ЧПУ контроллер NVUM 3456 осей + 46 осей подвесной ручной контроллер MPG с аварийной остановкой, интерфейс Ethernet платы управления mach3

Размеры

Проводка продукта

Введение продукта:

NVUMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах.NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через EthernetСвяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором.NVUMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн рукиВключает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. РациональноДизайн, удобный в эксплуатации.

Параметры производительности: Поддержка Ethernet;

 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных; 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основным устройством является 12V-32VDC вход источника питания, ток должен быть выше 0,5a;Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Схема питания

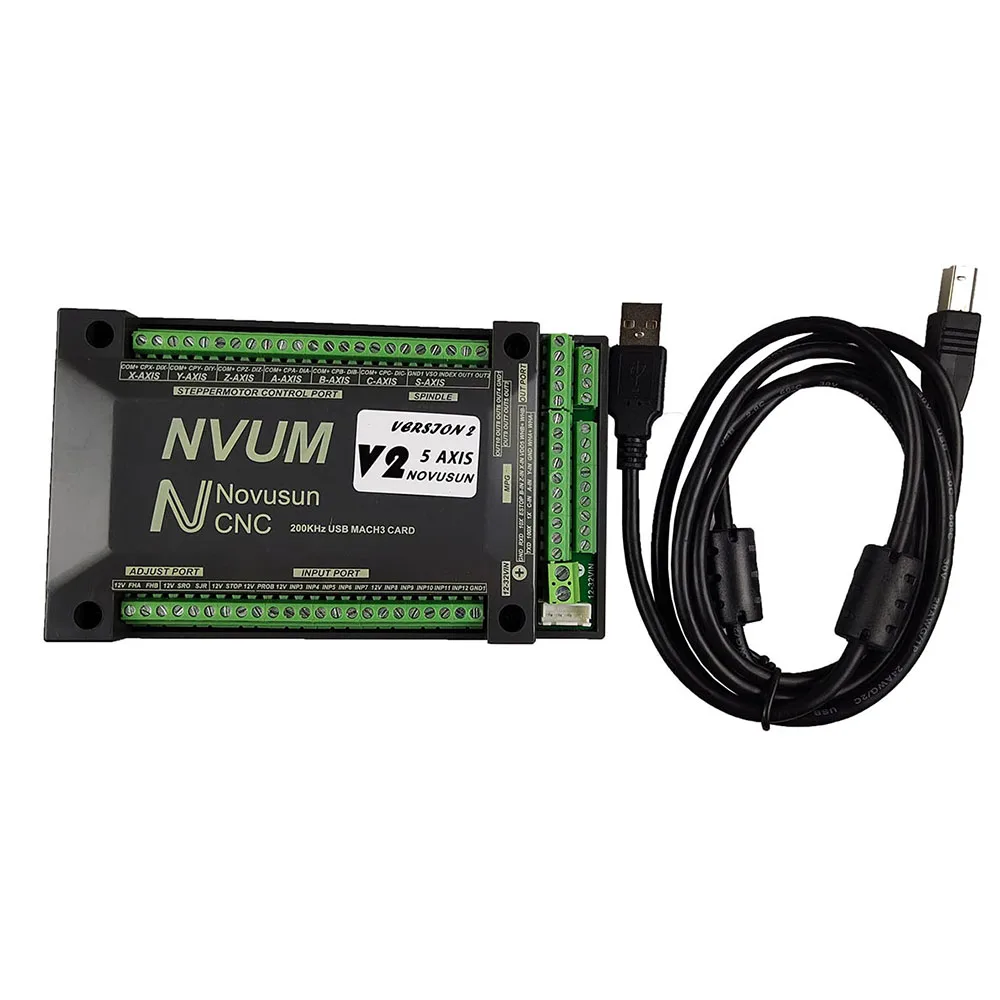

Упаковка продукта

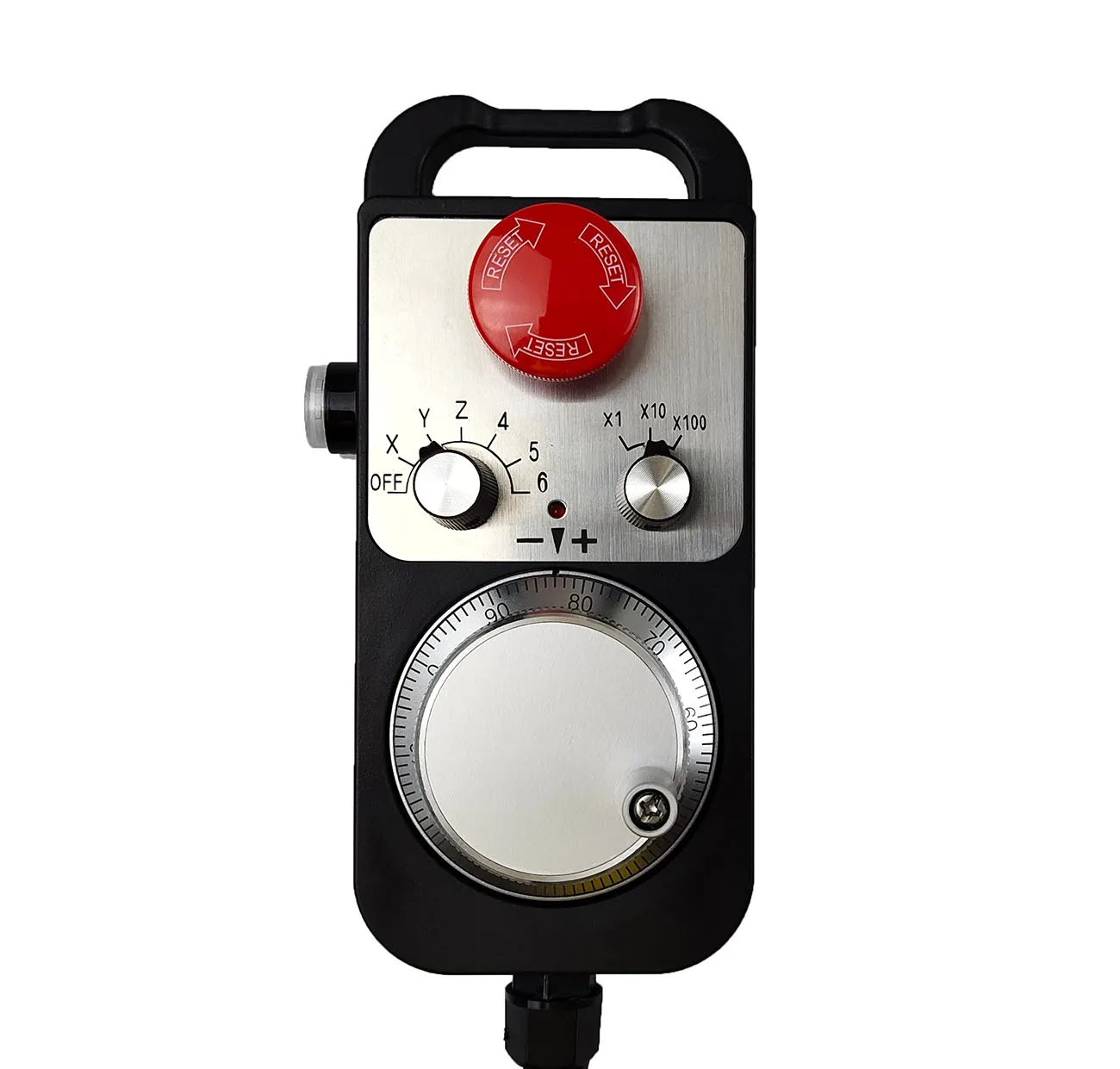

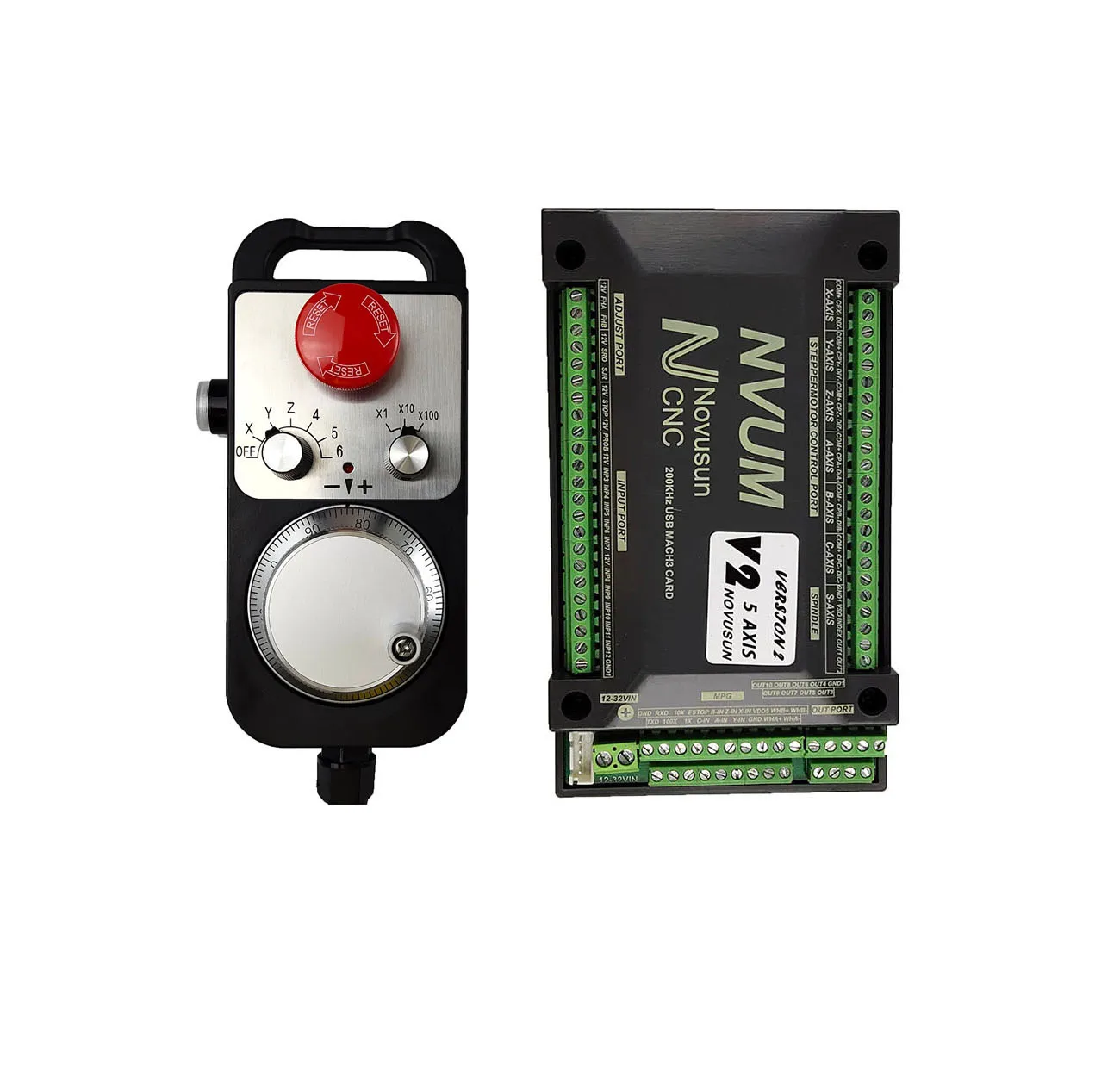

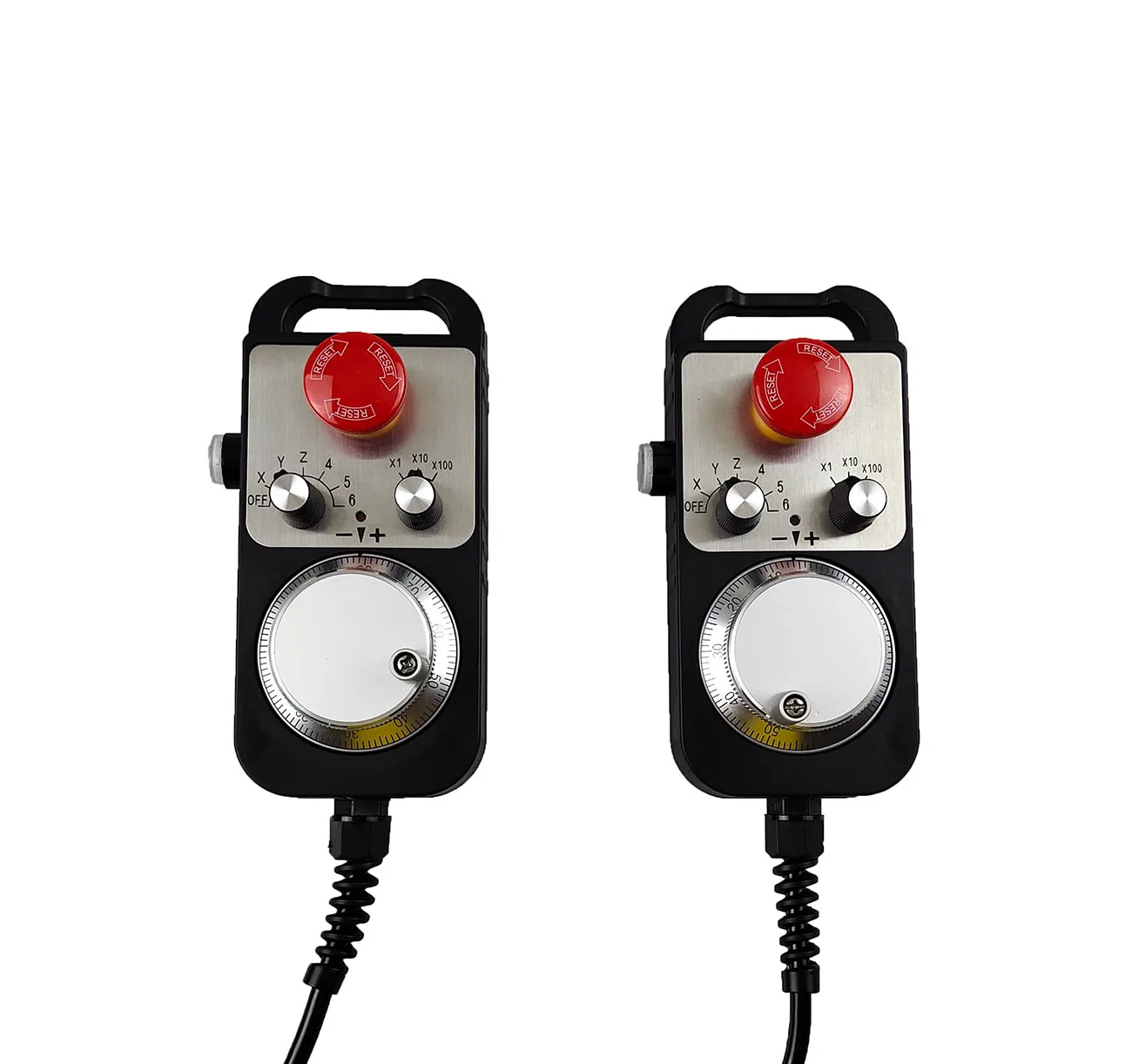

NVUM контроллер * 1С маховиком аварийной остановки * 1

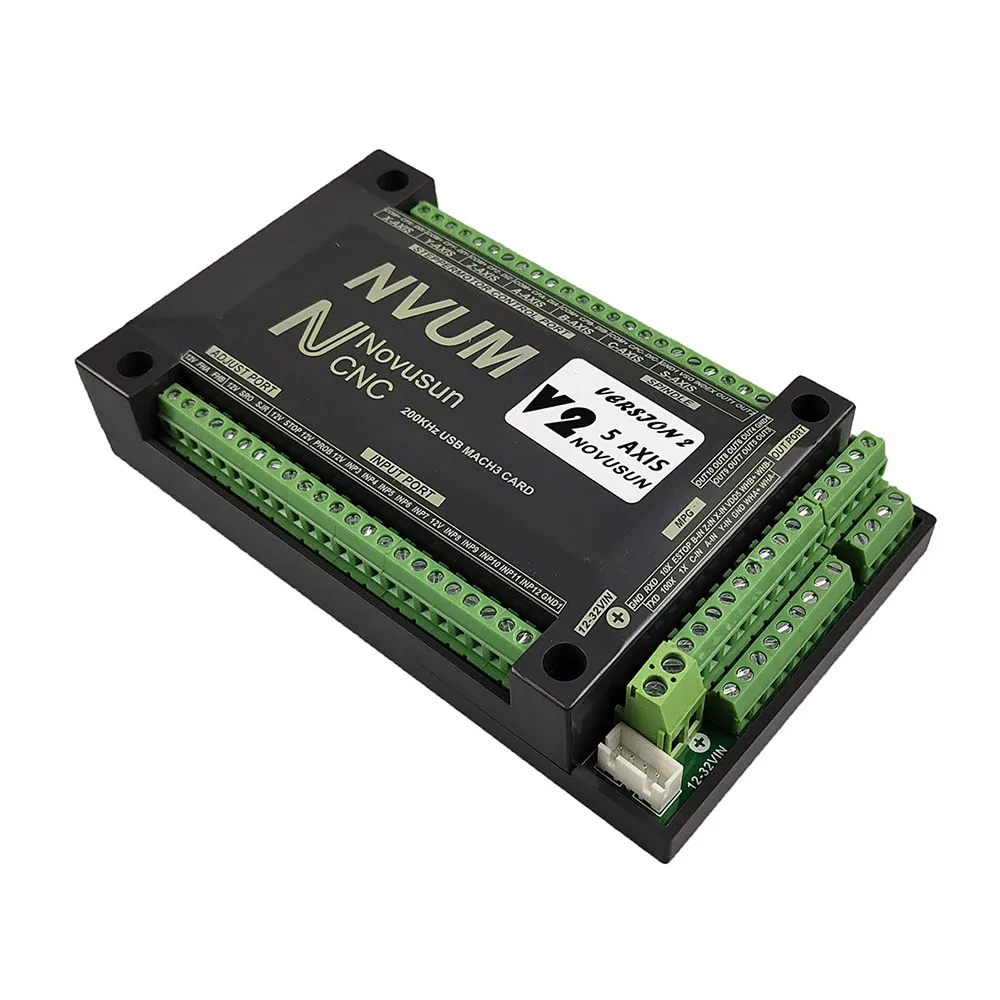

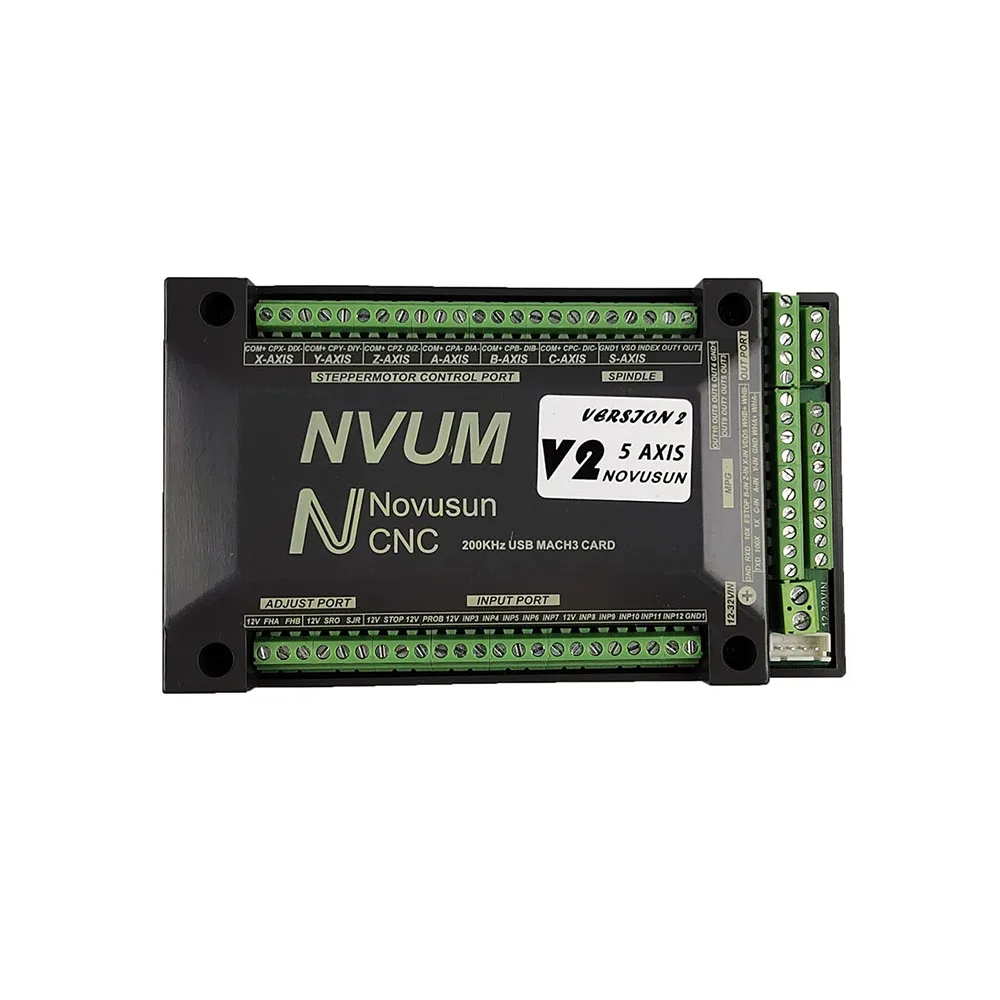

Внешний вид и размер:

Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установкиВнизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер вШкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:Общий размер изделия-137,1 мм * 80,8 мм * 27,8 мм;Нижний Размер установки 101,4 мм * 39,5 мм.

Подключение контроллера включает в себя:

1. Интерфейс питания,2. Интерфейс подключения Ethernet,3. Интерфейс MPG,4. Шаг/сервопривод управления выходной интерфейс,5. Выходной интерфейс управления шпинделем,6.Estop и концевой переключатель и инструмент настройки входного интерфейсаИ так далее.

Примечание
