Список товаров:

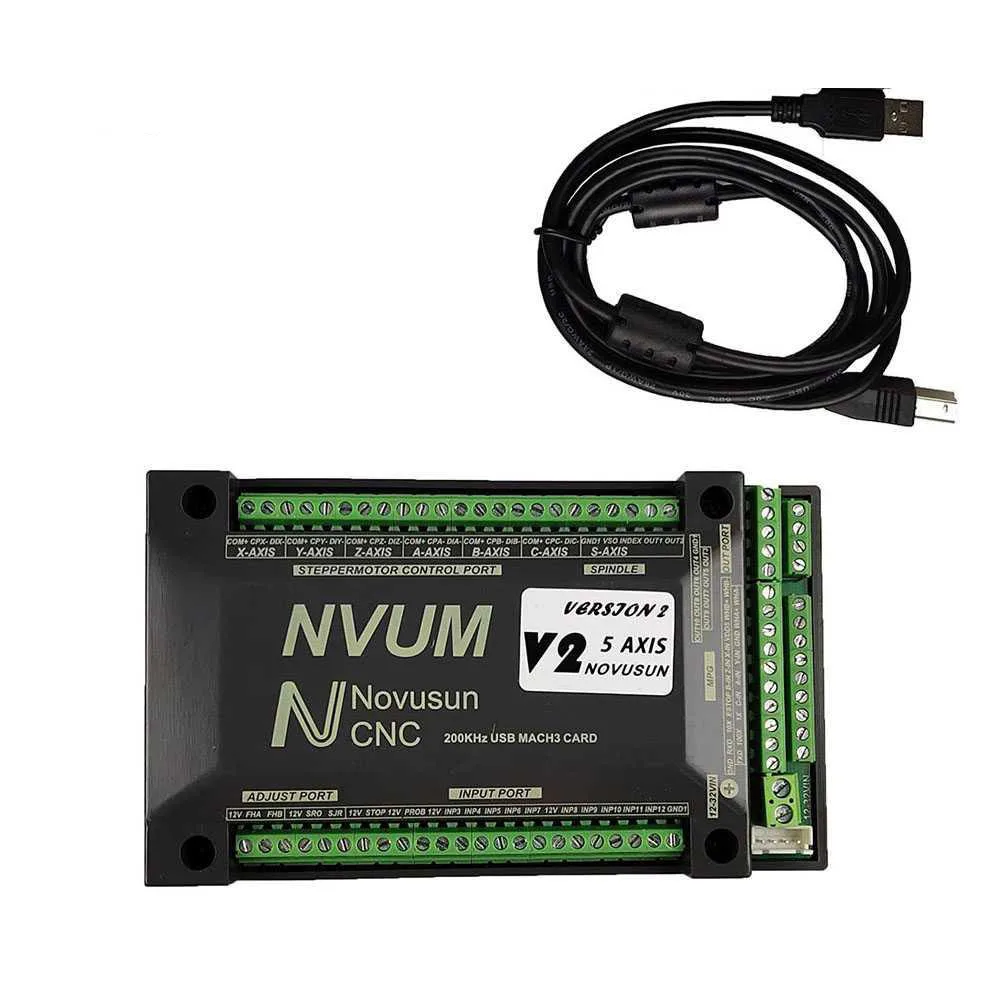

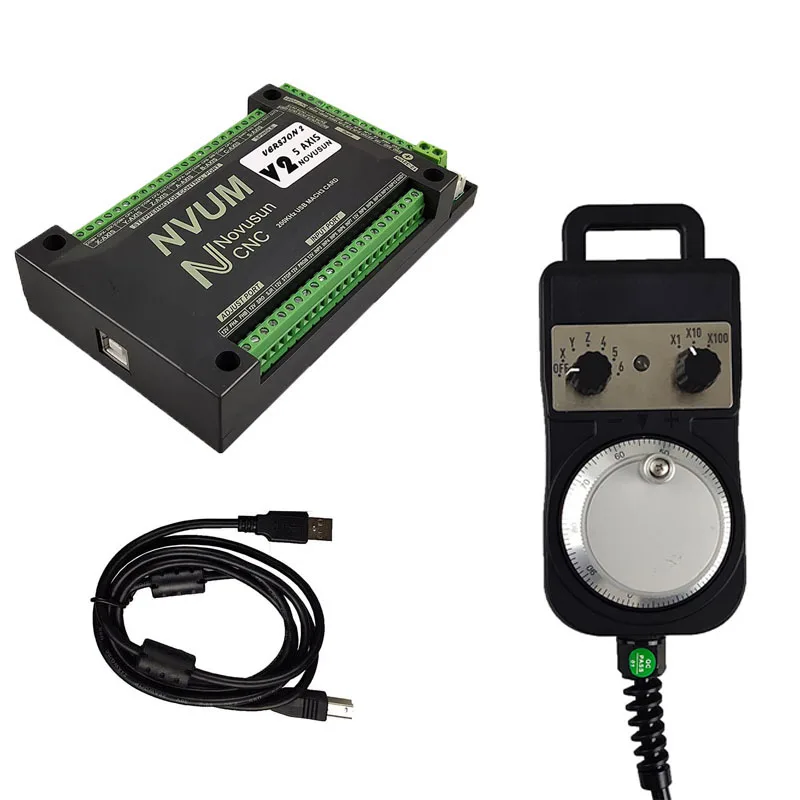

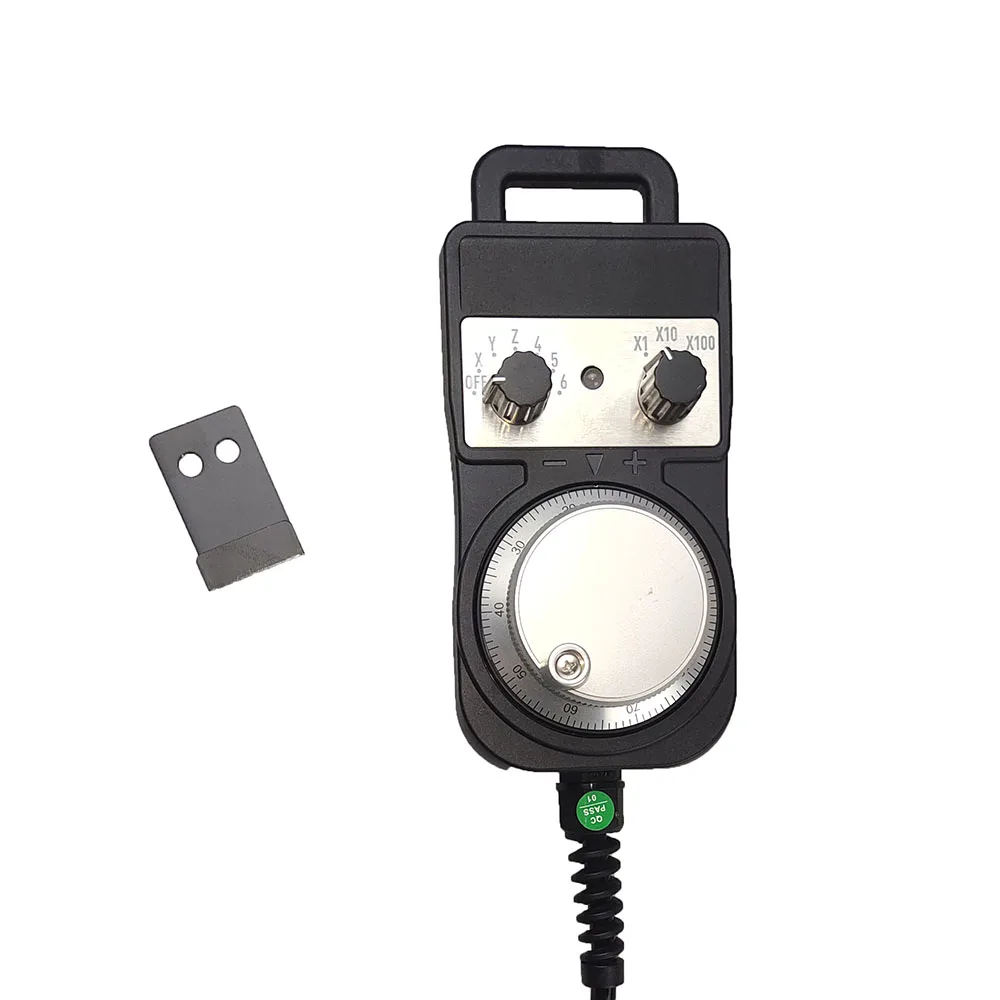

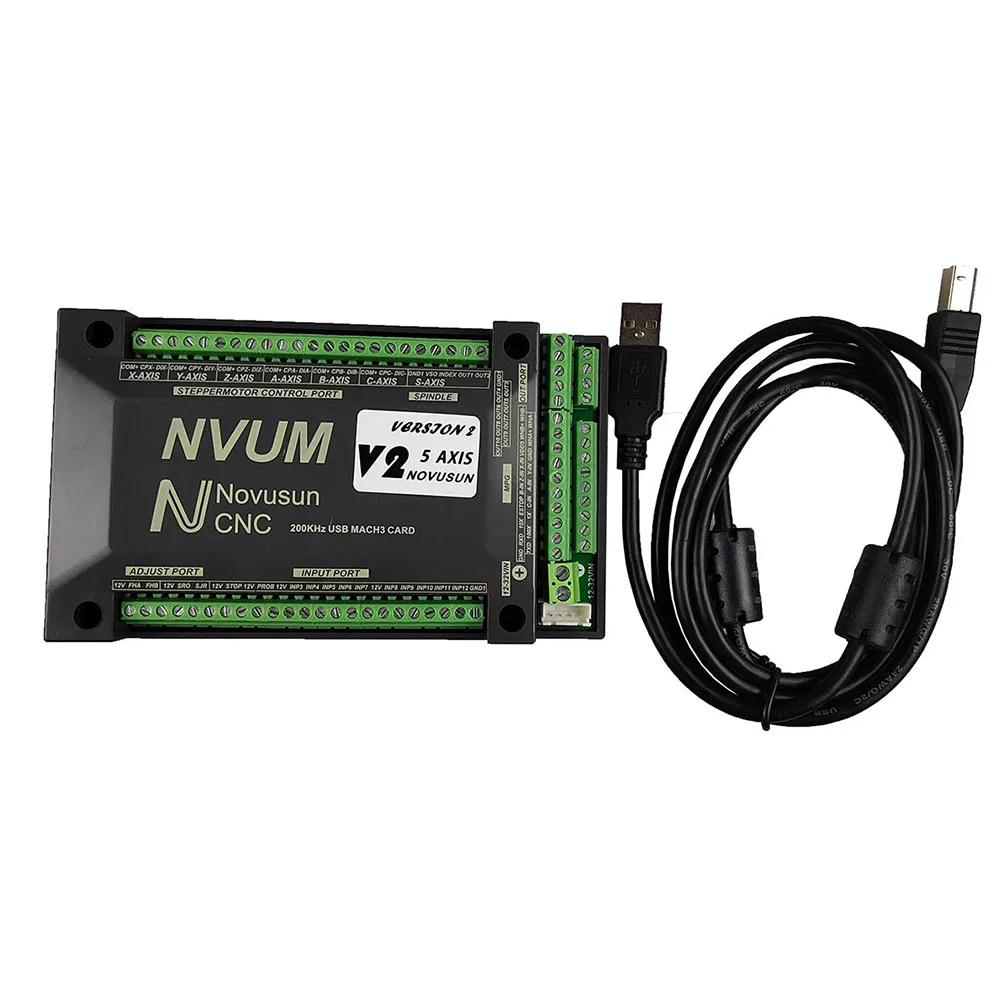

Карта управления * 1 Сетевой кабель 1 м * 1 MPG * 1 Крючок * 1 CD * 1
![](https://ae01.alicdn.com/kf/H5e168b94a4e844eb9f338052bb7f9e6dA.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb3842301579a4147b23b30cebf7fc1beO.jpg_.webp)
Описание продукта:
NVUMV2.1-это 3-6-осевой контроллер движения, который мы потратили 4 года на разработку. NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet для Общайтесь с компьютером, просто используйте шпагат для прямого подключения или передачи с роутером. Контроллер движения NVUMV2.1 имеет конструкцию рычага. Конструкция рычага Включает связь, кодеаналитический, базовый алгоритм и импульсную гернерацию. Рациональный Дизайн, надежное управление, удобное управление.
Параметры производительности:
Встроенная поддержка Ethernet; Встроенный 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; Встроенный 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; Встроенный 1 порт 0-10 В, скорость вращения шпинделя, аналоговый выходной интерфейс (можно изменить на Выход PWM); Встроенная поддержка 3-6 осевых шаговых систем, импульсный выход 200 кГц для каждой оси; Встроенный чип управления движением руки; Встроенное Основное устройство 12V-32VDC вход питания, ток должен быть выше 0.5A; Встроенная Совместимость с MPG входом, поддержка цифрового дисплея MPG от нашей компании.

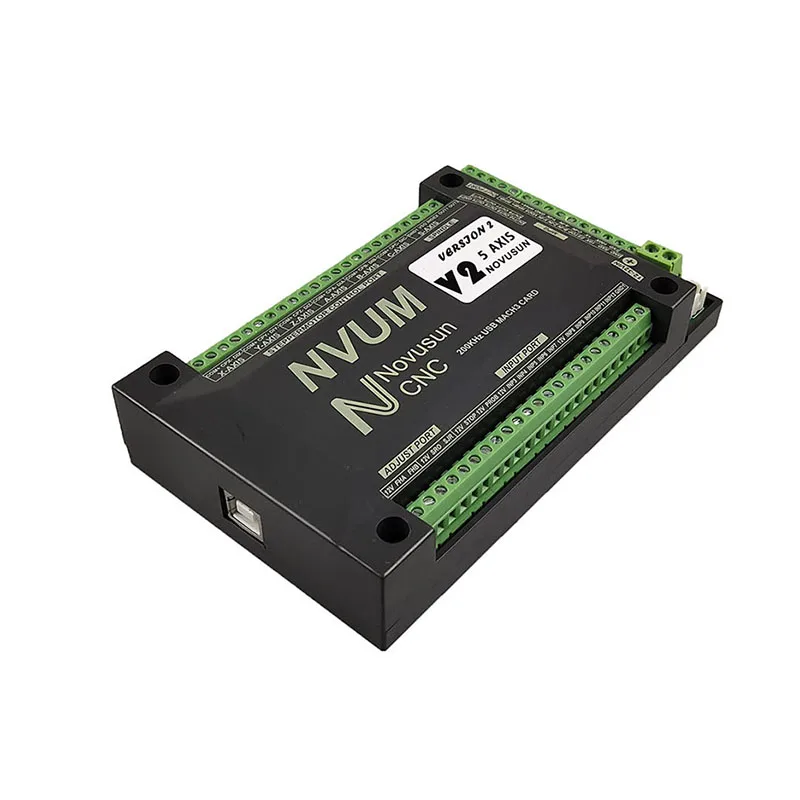

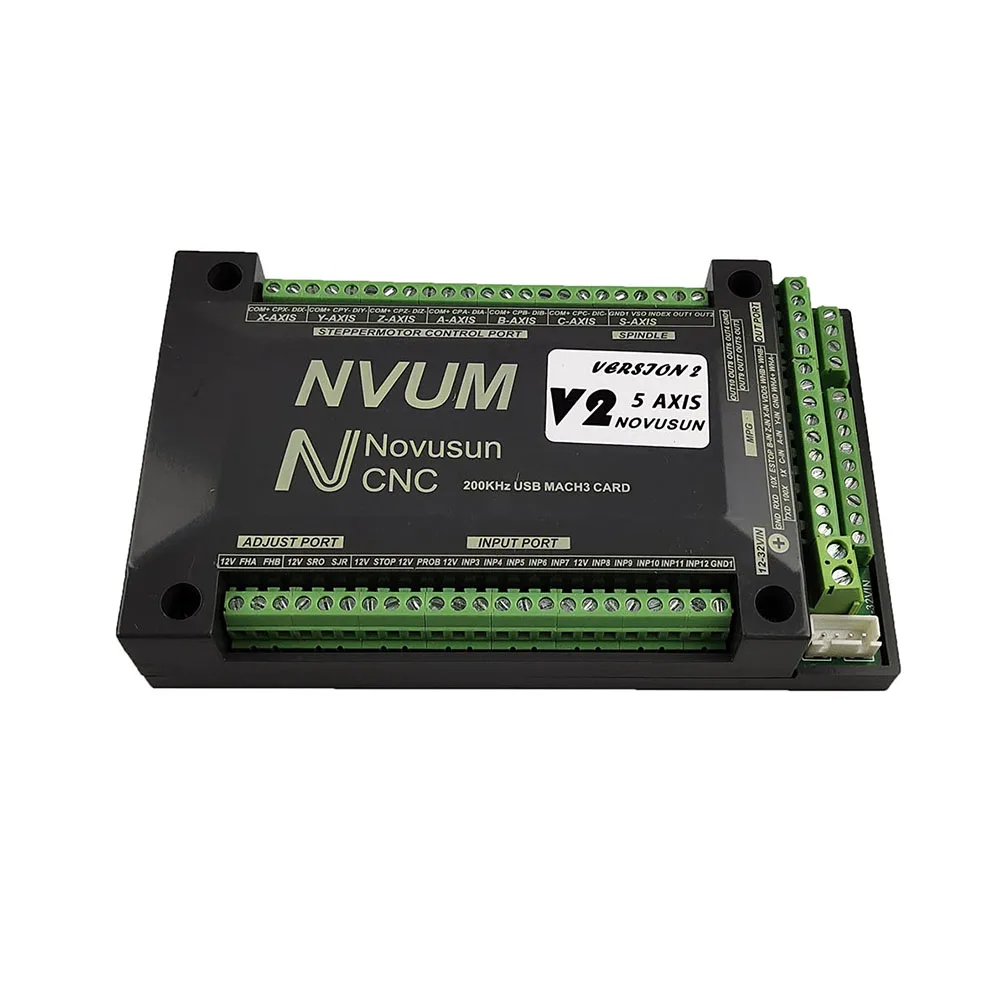

Внешний вид и размер: Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки Внизу. Мы можем закрепить 4 отверстия диаметром 4 мм в шкафу и установить контроллер в Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и рис. 1-2: Общий размер изделия составляет 137,1 мм * 80,8 мм * 27,8 мм; Размер нижней части установки 101,4 мм * 39,5 мм.
![](https://ae01.alicdn.com/kf/H798d055ccbc3427db8f8bee5576efd0cM.jpg_.webp)
![](https://ae01.alicdn.com/kf/H4817af7cd2ae4f9e81a06f57a4237798W.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb8dba032272644b78c9549eb0183cf7cw.jpg_.webp)
Схема питания:
![](https://ae01.alicdn.com/kf/Hd9ef4ed9bb17401fa6b879298e34909eq.jpg_.webp)
Определение проводки:
Подключение контроллера включает: 1. Интерфейс питания, 2. Интерфейс подключения Ethernet, 3. Интерфейс MPG, 4. Выходной интерфейс Step/servo control, 5. Выходной интерфейс управления шпинделем, 6. Интерфейс ввода Estop, концевой выключатель и настройки инструмента И так далее. Теперь мы подробно описали их, как показано ниже.
![](https://ae01.alicdn.com/kf/H7bed8d2443804fc7bd7f9ca1df681bcdu.jpg_.webp)
![](https://ae01.alicdn.com/kf/H48295603270f4dc293959f8b91e03c6e9.jpg_.webp)
![](https://ae01.alicdn.com/kf/H1245b15784534536aa28578e5fc082cfg.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha99f6c244cb348f1983f9a7315012a89E.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0c8766460eb94ef5b7639d4faa32fe0fe.jpg_.webp)
![](https://ae01.alicdn.com/kf/H50e7a3422b2f4bae816a20c33bb8b732M.jpg_.webp)
![](https://ae01.alicdn.com/kf/H475704b77d854cf6854f5aebbde2ac47g.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha074e5f0666a48d8bf15bc84258f48450.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2f52a842b8ea4db3a6475351a02f1c52F.jpg_.webp)
![](https://ae01.alicdn.com/kf/H13b9995e33484d46b1b497f52504cf09c.jpg_.webp)
![](https://ae01.alicdn.com/kf/He3c131bcdf9e4762be1fecb2aff80b92R.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hd201c6374e86467c8f5d60a063db1f84V.jpg_.webp)
-
Вес логистики1.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиNVUM MPG
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)20
-
СертификацияNONE
