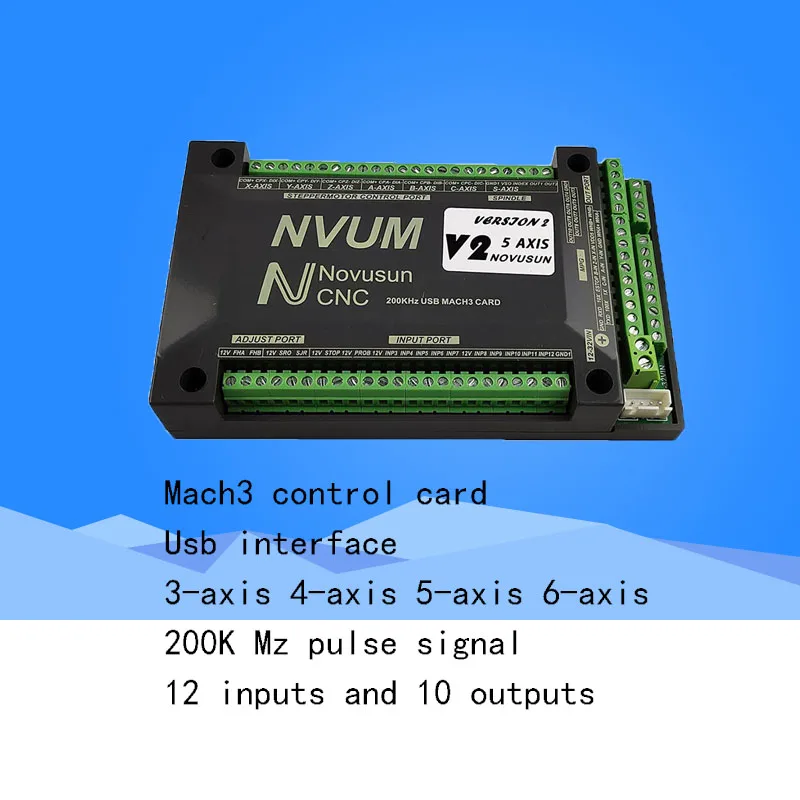

Бесплатная доставка, плата управления Mach3 NVUMV2.1 200 кГц USB 3 оси 4 оси 5 осей 6 осей, контроллер движения с ЧПУ, контроллер двигателя
ChengFei Industry Accessories Store - Надежность 95.5%
Более 68 подписчиков, дата открытия магазина 23.03.2021
- Положительные оценки: 96% (91)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 96%
Последнее обновление: 07.04.2022
![](https://ae01.alicdn.com/kf/Hb444dd75949e4aa1835dfb8322d897cex.jpg_.webp)
Введение продукта:
NVUMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах.NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через EthernetСвяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором.NVUMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн рукиВключает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. РациональноДизайн, удобный в эксплуатации.
Параметры производительности:
Поддержка локальных сетей; 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных; 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основного устройства составляет 12V-32VDC источника питания входное напряжение, ток, должно быть больше, чем 0.5A;Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.
Внешний вид и размер:

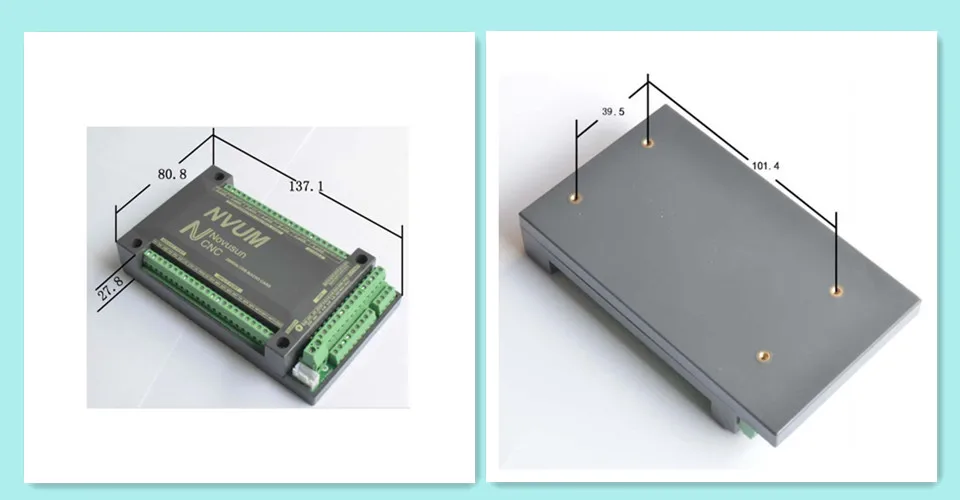

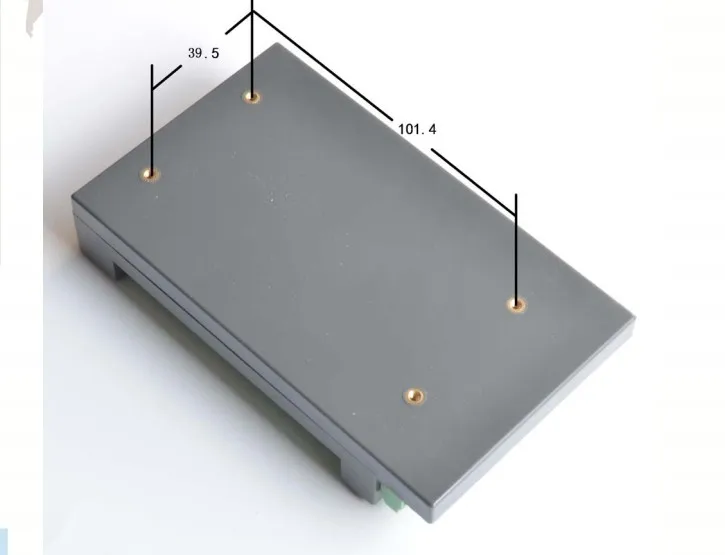

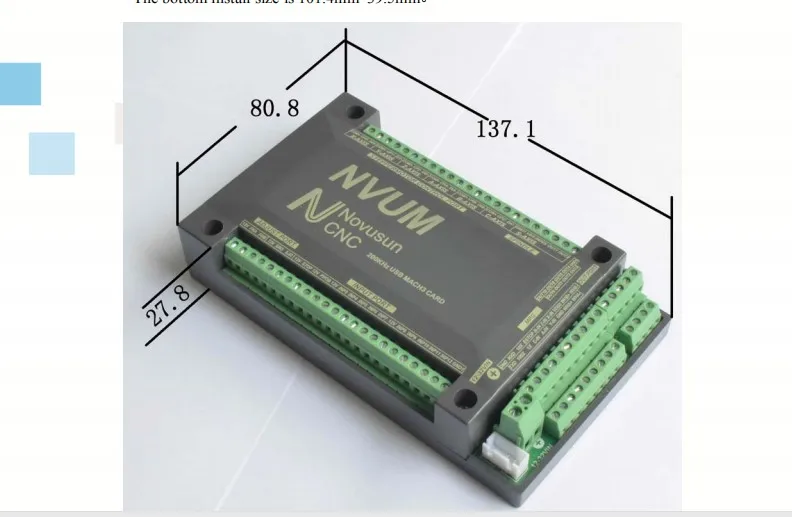

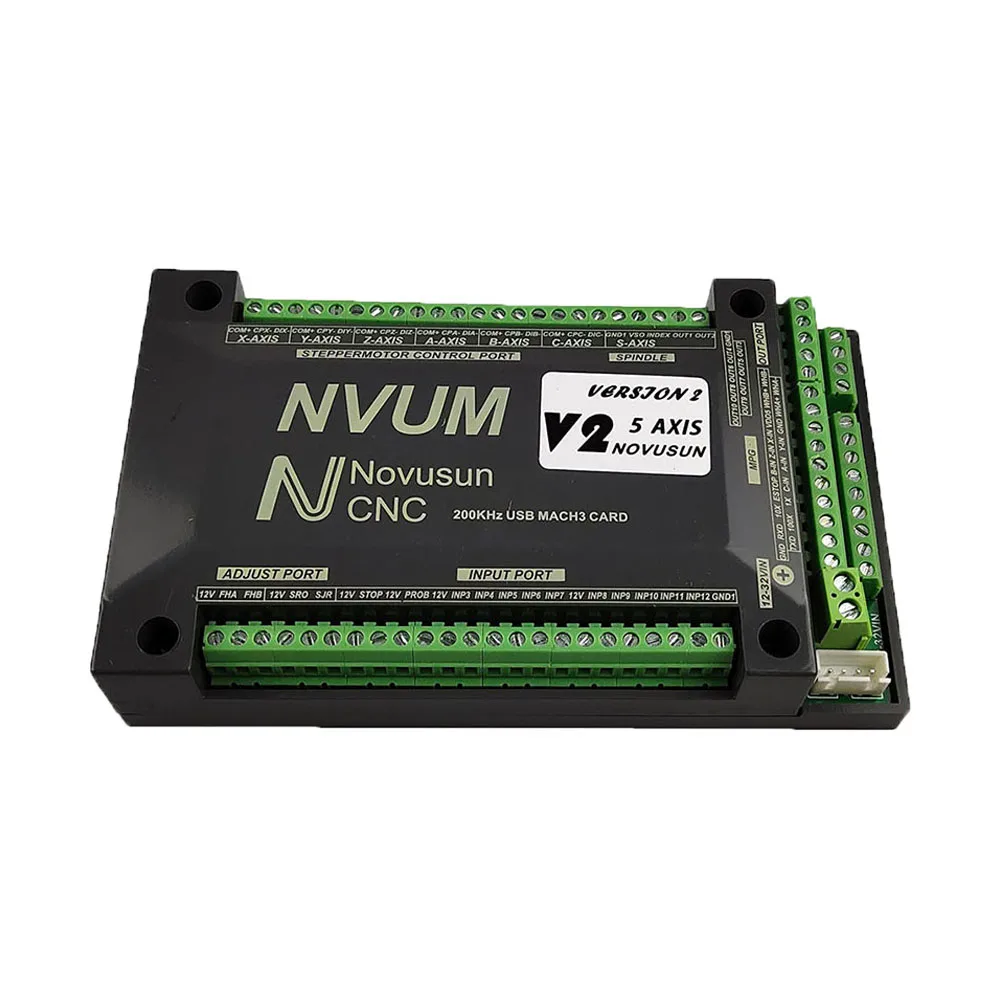

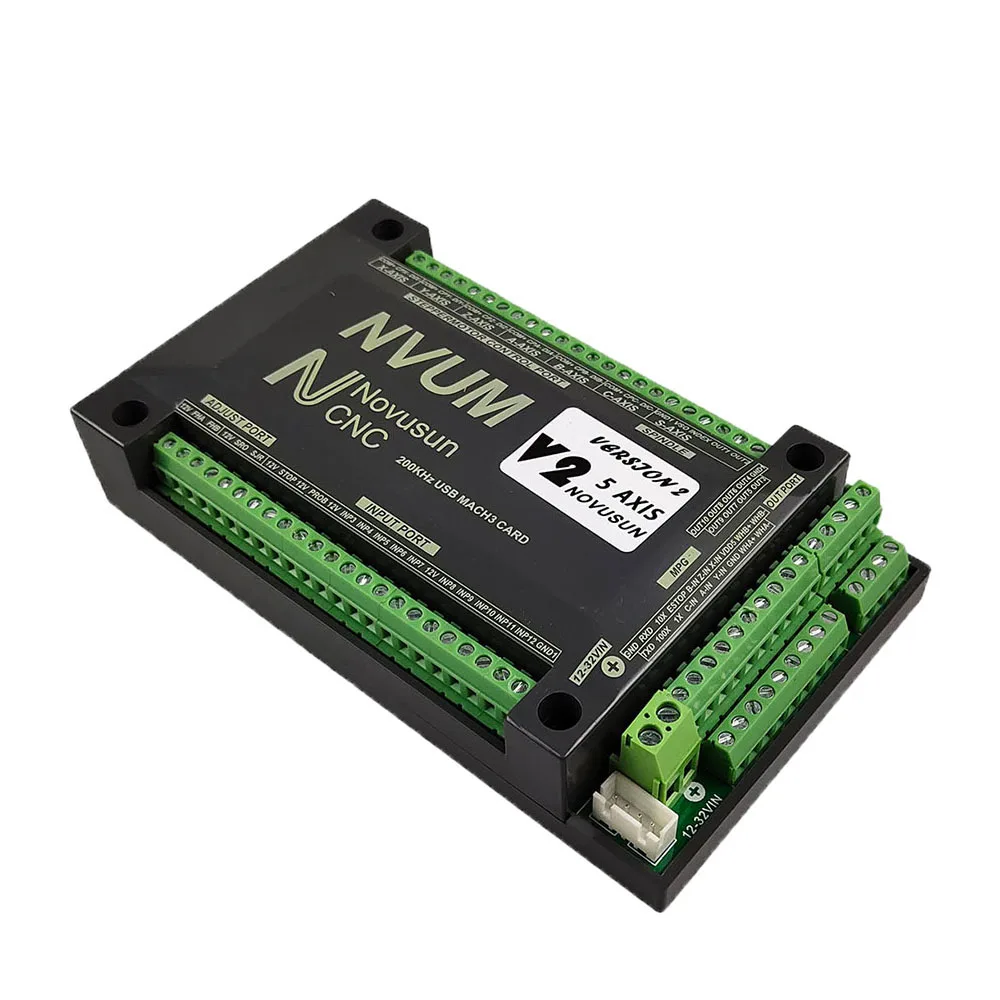

Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установкиВнизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер вШкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:Общий размер изделия-137,1 мм * 80,8 мм * 27,8 мм;Нижний Размер установки 101,4 мм * 39,5 мм.
![](https://ae01.alicdn.com/kf/H077af4a9ac5b4279a333ac15a855d4f4F.jpg_.webp)
![](https://ae01.alicdn.com/kf/H3f2f642fe4164a5fad31de6b9a0f5f81t.jpg_.webp)
![](https://ae01.alicdn.com/kf/H35e6eec282b947ee827f85fa9f95fa8cc.jpg_.webp)

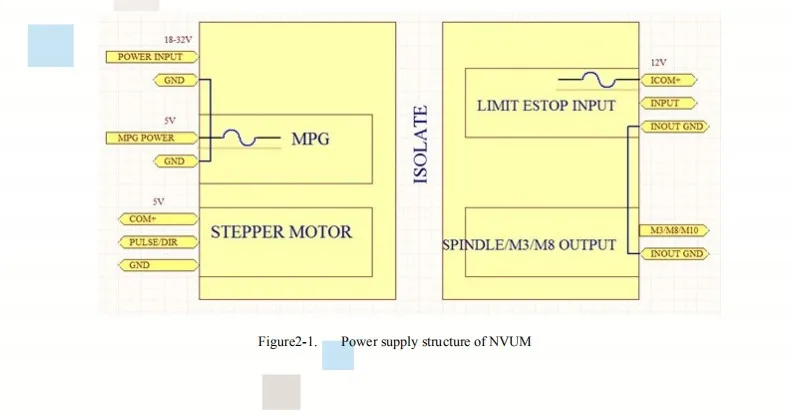

Схема питания:
![](https://ae01.alicdn.com/kf/Hf45f6c236e8549ee94f4f4f99ee16886h.jpg_.webp)
Определение проводки:

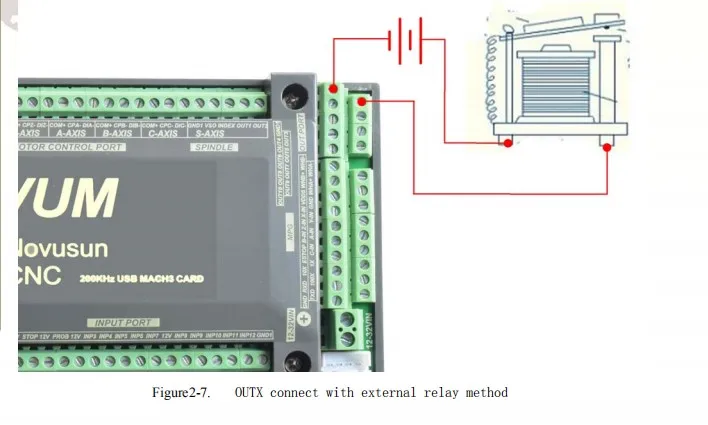

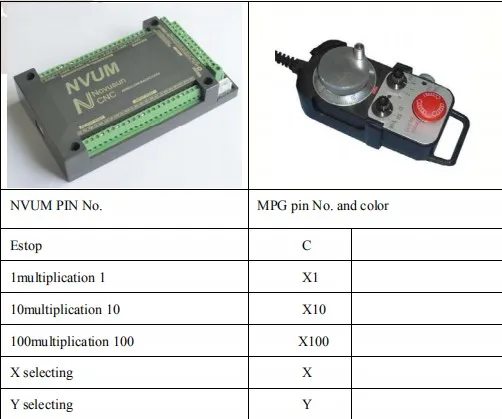

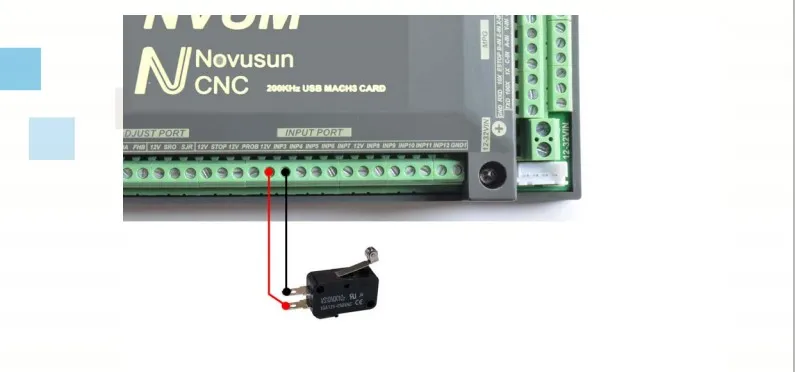

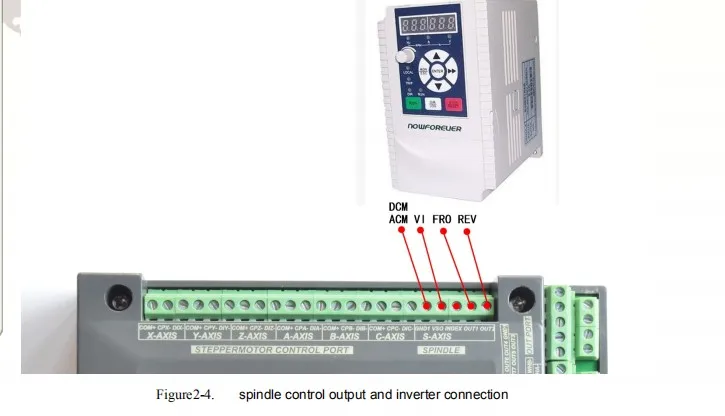

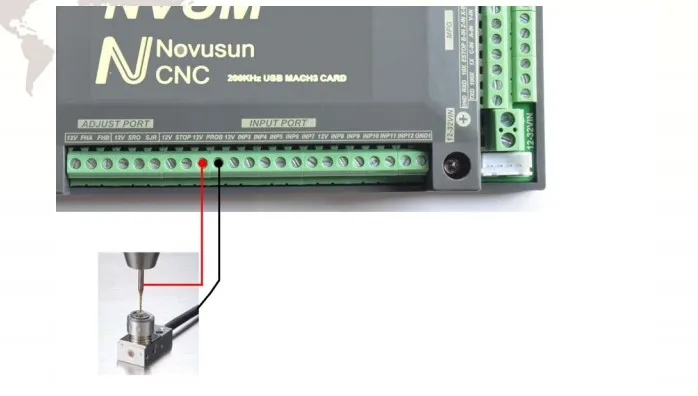

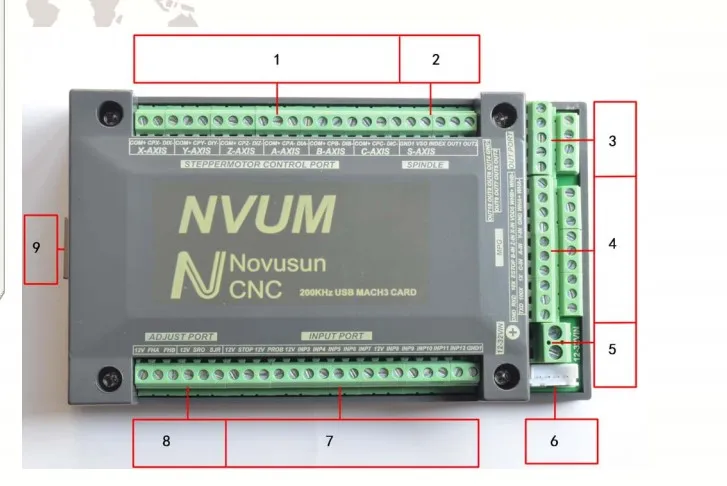

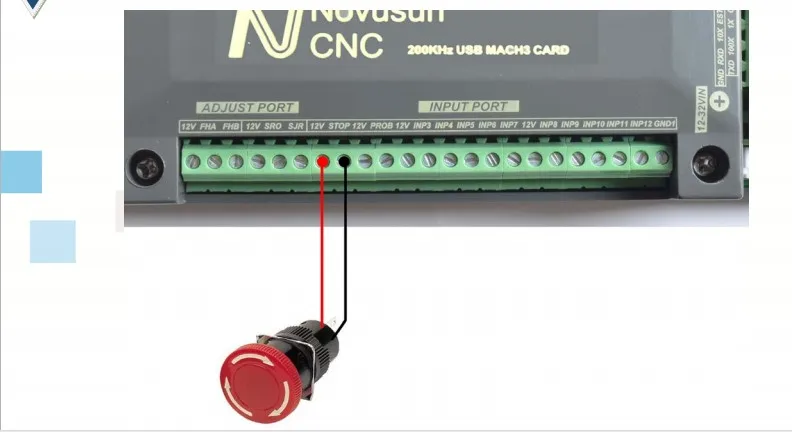

Подключение контроллера включает в себя:1. Интерфейс питания,2. Интерфейс подключения Ethernet,3. Интерфейс MPG,4. Шаг/сервопривод управления выходной интерфейс,5. Выходной интерфейс управления шпинделем,6.Estop и концевой переключатель и инструмент настройки входного интерфейсаИ так далее.Теперь мы описываем их в деталях, как показано ниже.
![](https://ae01.alicdn.com/kf/H9b067f9ebc8c46d6960867fdf9b45a876.jpg_.webp)
![](https://ae01.alicdn.com/kf/H927cefb6e12b4f7cba6a359458fca2a8p.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hdf85cb91104947bcb42cc2ce71a174c0K.jpg_.webp)
![](https://ae01.alicdn.com/kf/H19810a3e2b4b4db985f43724b243e63dn.jpg_.webp)
![](https://ae01.alicdn.com/kf/H73e124b302e2478982eaae3878cc963e7.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9953c45cae9a4e0dada7f1e9cec6f9c3H.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hdda533d77a0d4a3b900f8954ef389424z.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hcbc95b82a6a0474188dc709546d1528eL.jpg_.webp)
![](https://ae01.alicdn.com/kf/H88957e32798b4403b4d810e8278ae86em.jpg_.webp)
-
Вес логистики0.450
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиnvumv2.1
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)15
-
СертификацияNONE
-
Это умное устройствоno
