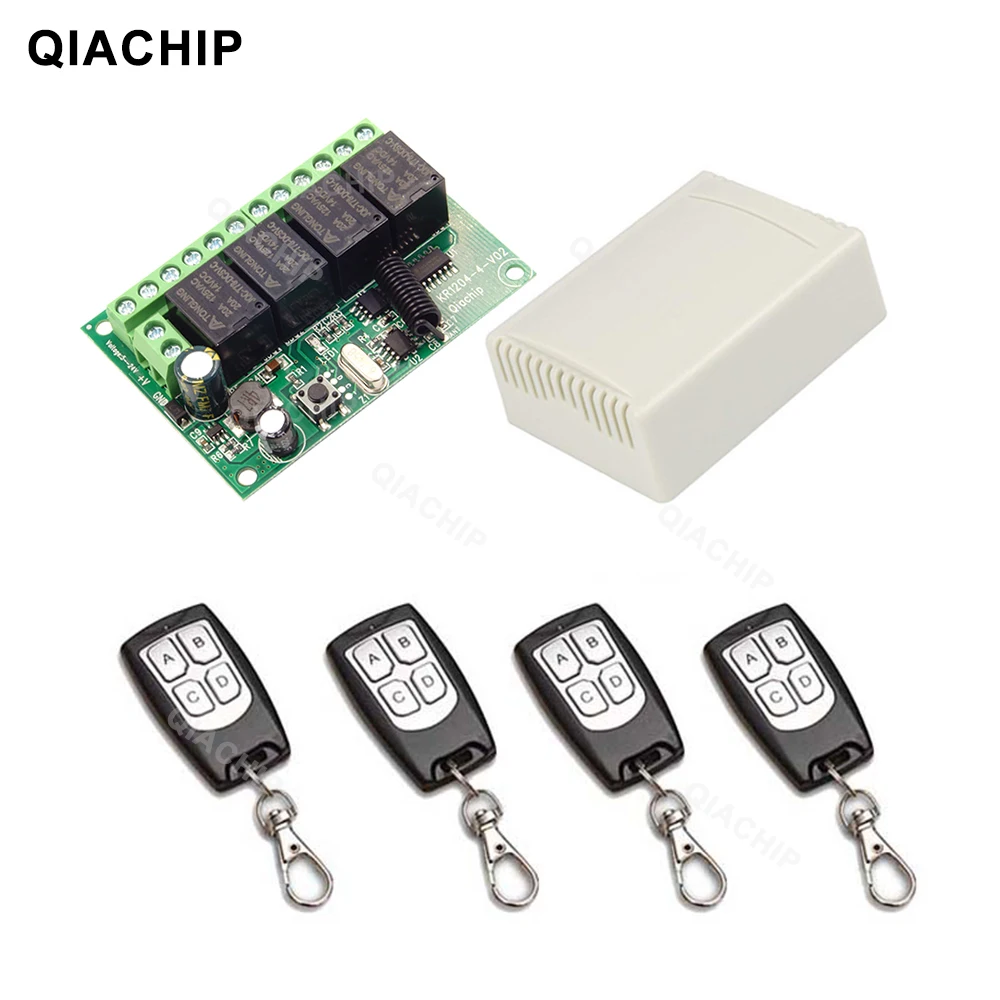

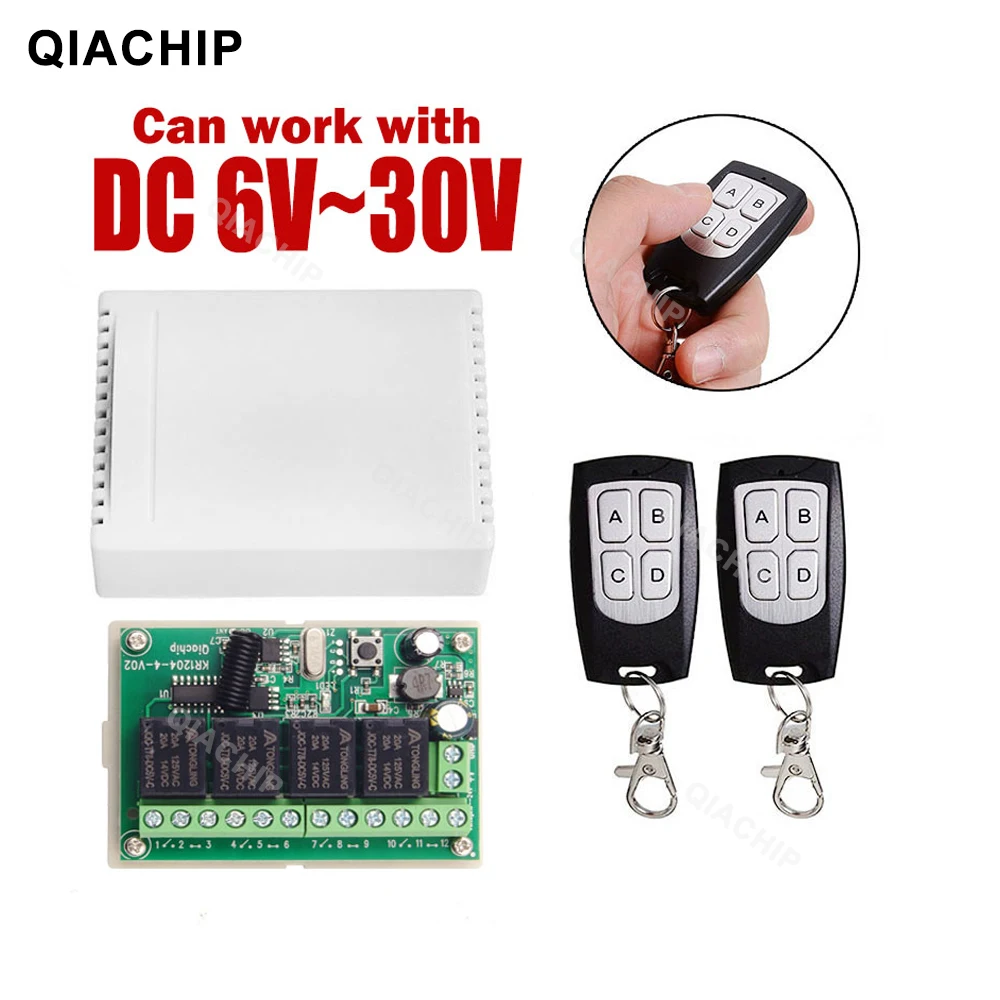

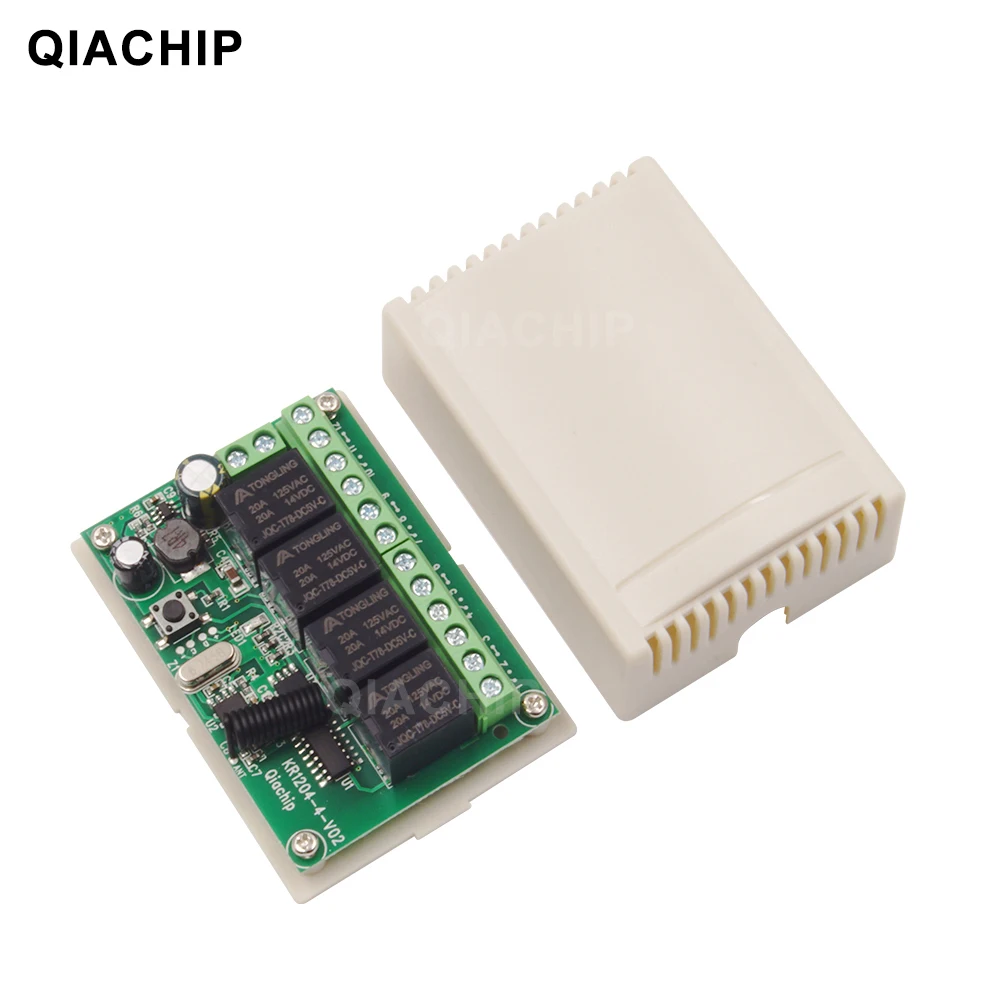

Пульт дистанционного управления QIACHIP, 433 МГц, 6 в, 12 В, 24 В, 30 в

Для модуля приемника:

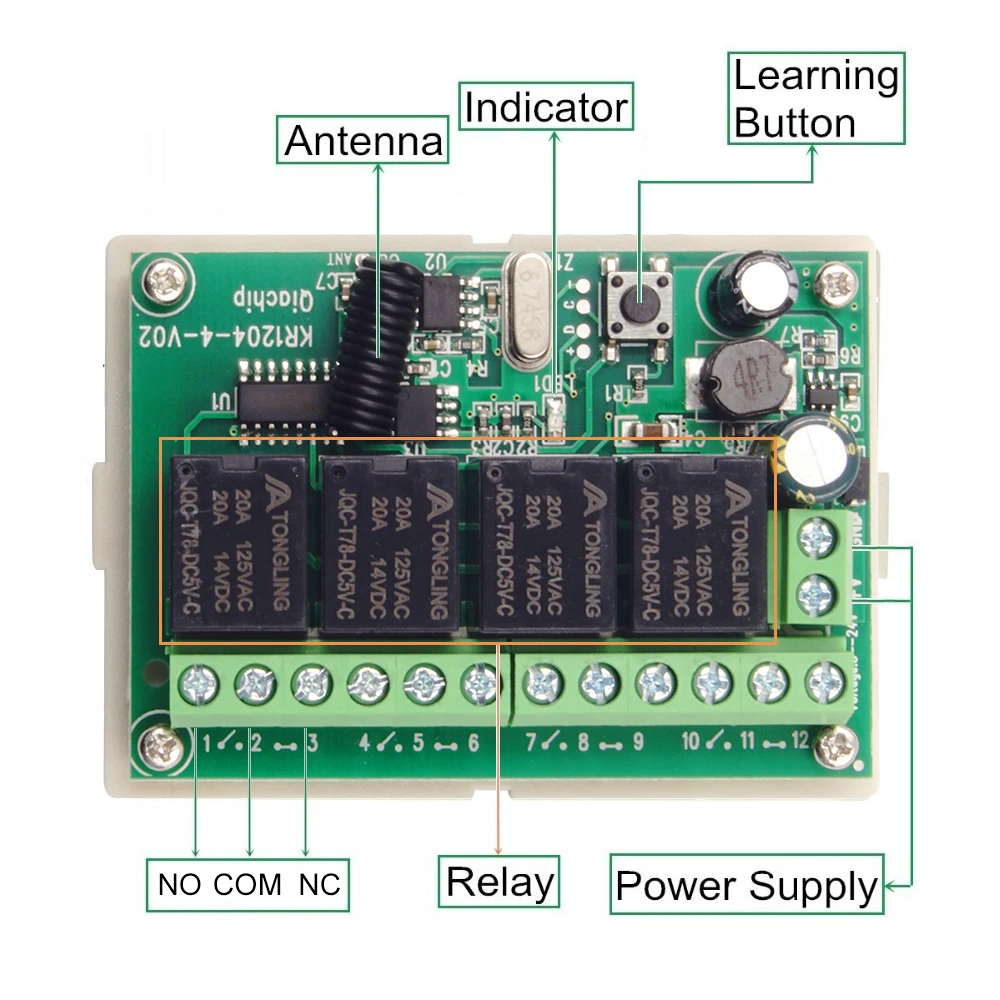

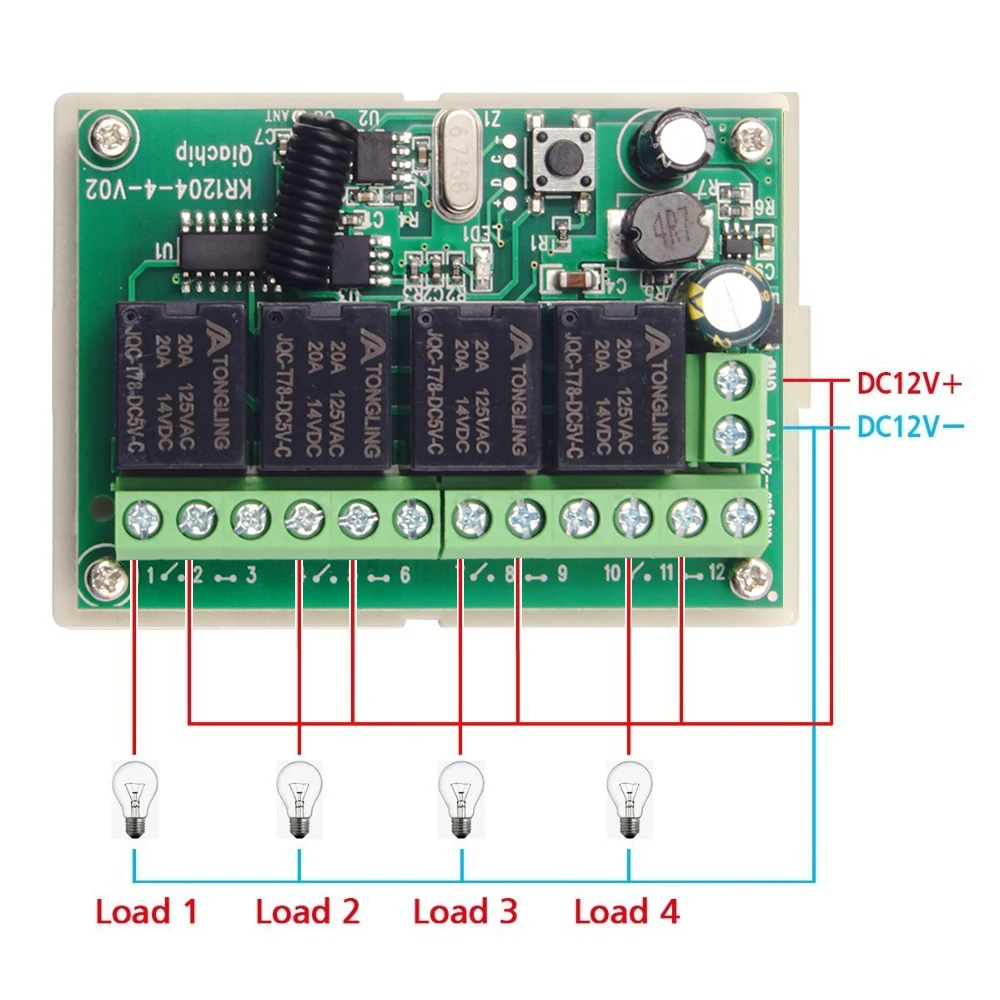

Модель: KR1204B-4Рабочее напряжение: 6-30 В постоянного токаТип продукта: 4-канальный пульт дистанционного управленияРежим работы RF: Супергетеродинный прием ASKРежим модуляции: ASKРежим работы: Мгновенный/Переключение/фиксация и т. д.Подходящий режим: Интеллектуальный обучающий код.Ток покоя: 5 мАЧастота RF: 433 МГцВыходной ток: ≤ 10 АЧувствительность приема:> дБмИнструкции по монтажу:1, +: Подключите к источнику питания 12 В2. - : Подключите к отрицательному электроду источника питания 12 В3, A: выход; Нормально Открытая часть реле4, B: выход; Общее реле;5, C: выход; Нормально замкнутое реле

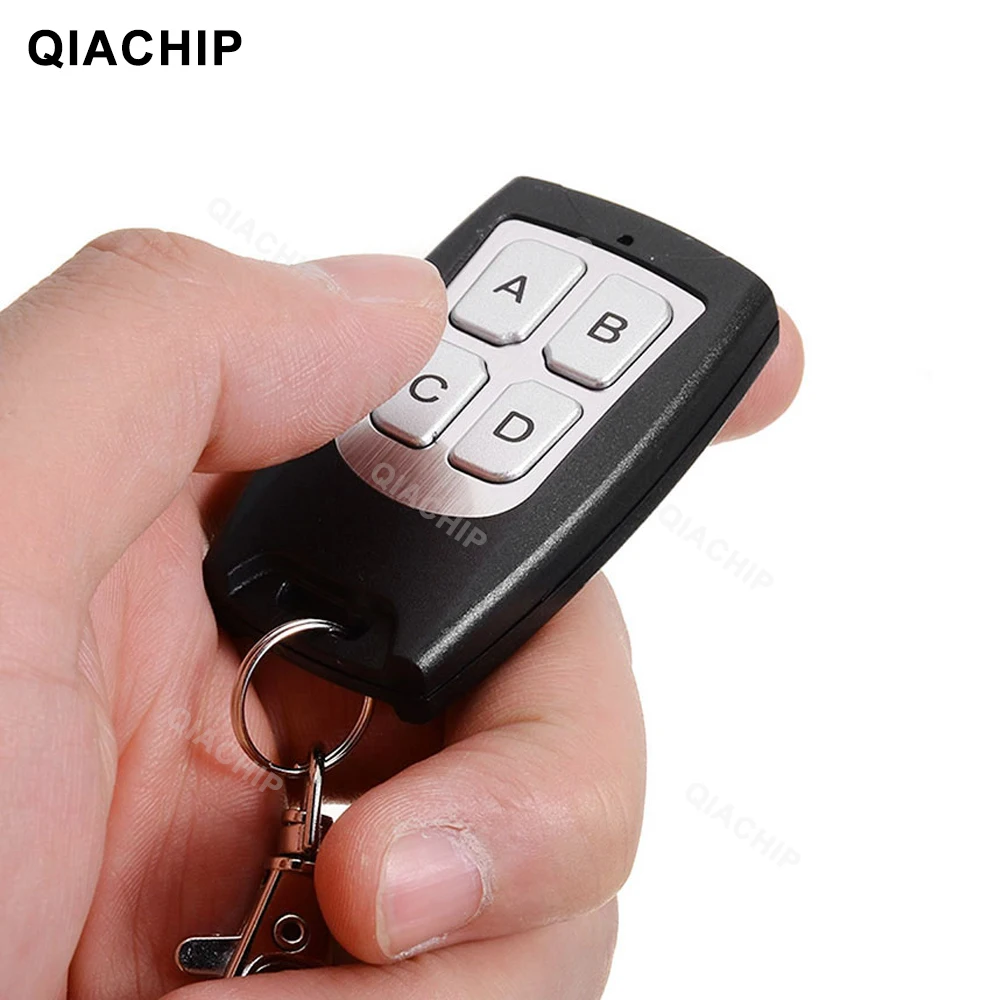

Для удаленного передатчика:

Модель: KT19-4Рабочая частота RF: 433 МГцКодовая система: Обучающий код 1527Рабочее напряжение: 6 В постоянного токаРабочий ток: 15 мАСистема модуляции: ASKБеспроводное Рабочее расстояние: 100 м (свободное пространство)Цвет: черныйРазмер основного элемента: 5,5*3,0*1,5 см/2,17*1,18 * дюймаВес основного товара: 20 г/0,7 унцииРазмер посылка: 6,0*3,5*2,0 м/2,36*1,37 * 0.78inВес посылка: 23 г/0,8 унции

Описание операции:

О режиме работы:1. Мгновенное/Движение: Нажмите и удерживайте-> ВКЛ; Отпустите-> ВЫКЛПродолжайте нажимать одну кнопку, соответствующий канал работает/включается; Отпустите палец, чтобы остановить/выключить. (Для 4-канального переключателя (приемника) требуется пульт дистанционного управления с 4 кнопками (передатчик)2. Переключение/самоблокировка: нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛНажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите ту же кнопку еще раз, чтобы остановить/выключить. (Для 4-канального переключателя (приемника) требуется 4-кнопочный пульт дистанционного управления (передатчик).3. Фиксация/Блокировка: Нажмите-> ВКЛ; Нажмите другую кнопку-> ВЫКЛНажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите другую кнопку-это стоп/выкл (в то же время работает другой соответствующий канал). (Для 4-канального переключателя (приемника) требуется пульт дистанционного управления с 4 кнопками (передатчик).

Настройка рабочего режима:

1. Мгновенный режим: один раз нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную установку мгновенного режима.2. Режим переключения: два раза нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнализация СВЕТОДИОДНЫЙ Одом дистанционного управления означает успешную установку режима переключения.3. Фиксированный режим: трижды нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную установку режима фиксации (первая кнопка означает вкл., Вторая кнопка означает ВЫКЛ.).4.2CH мгновенный + 2CH переключатель: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.5. 2CH моментальный + 2CH фиксированный: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.6. 2-канальный переключатель + 2-канальный фиксированный: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.7. Фиксация 2CH + фиксация 2CH: Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.8. Удаление существующих данных пульта дистанционного управления: при нажатии кнопки обучения на плате приемника восемь раз светодиодный индикатор на плате приемника мигнет восемь раз, это означает, что существующие пульты дистанционного управления успешно удалены.
