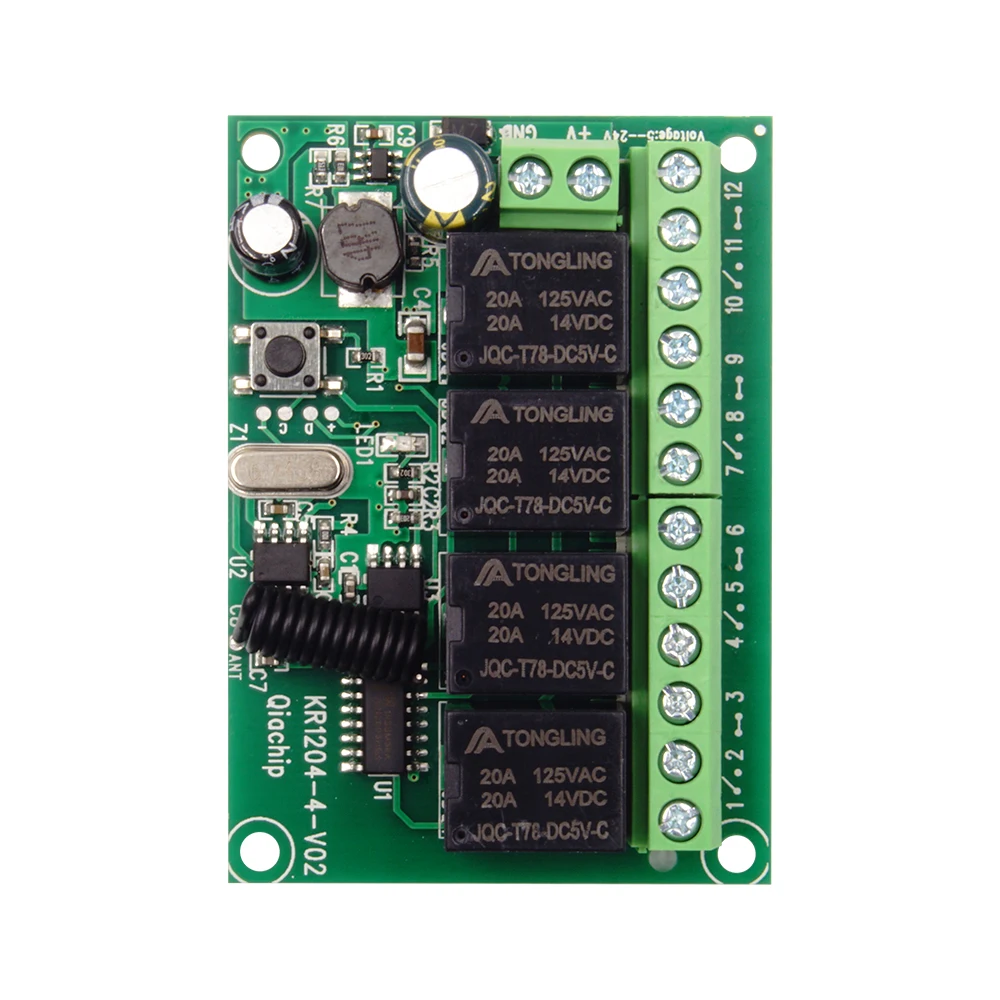

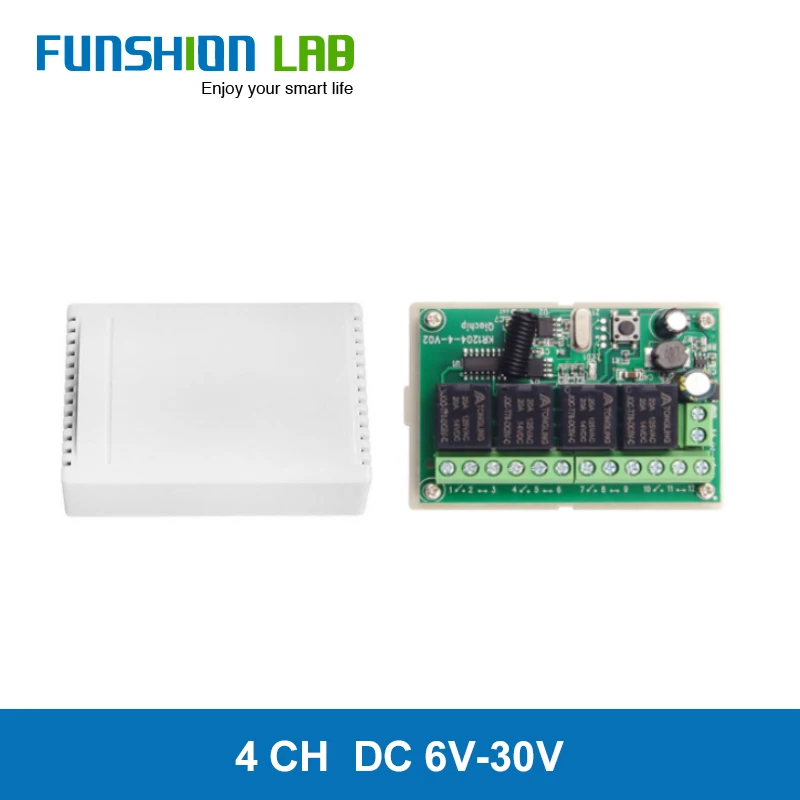

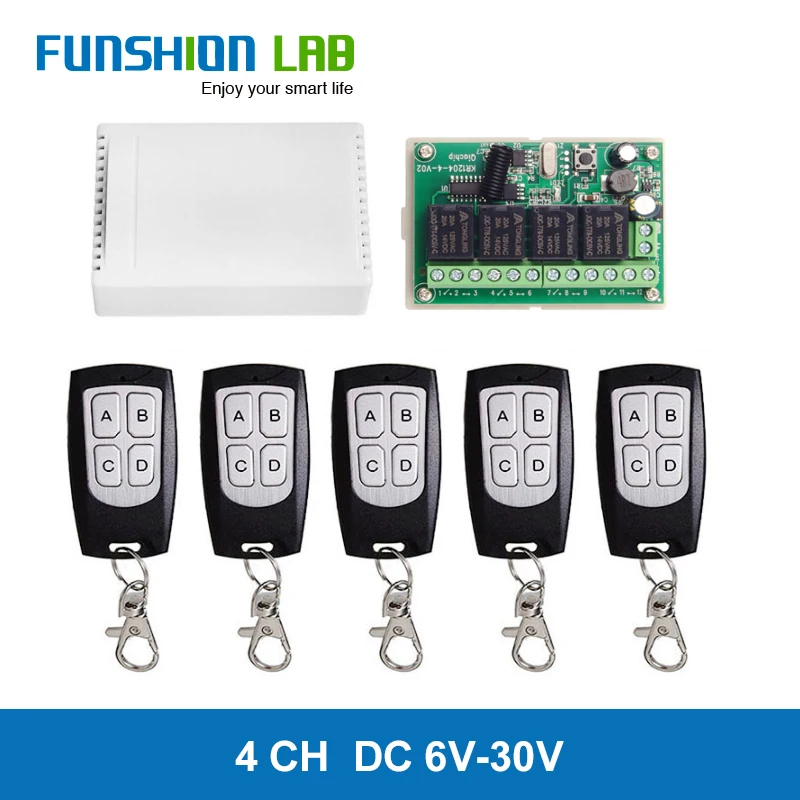

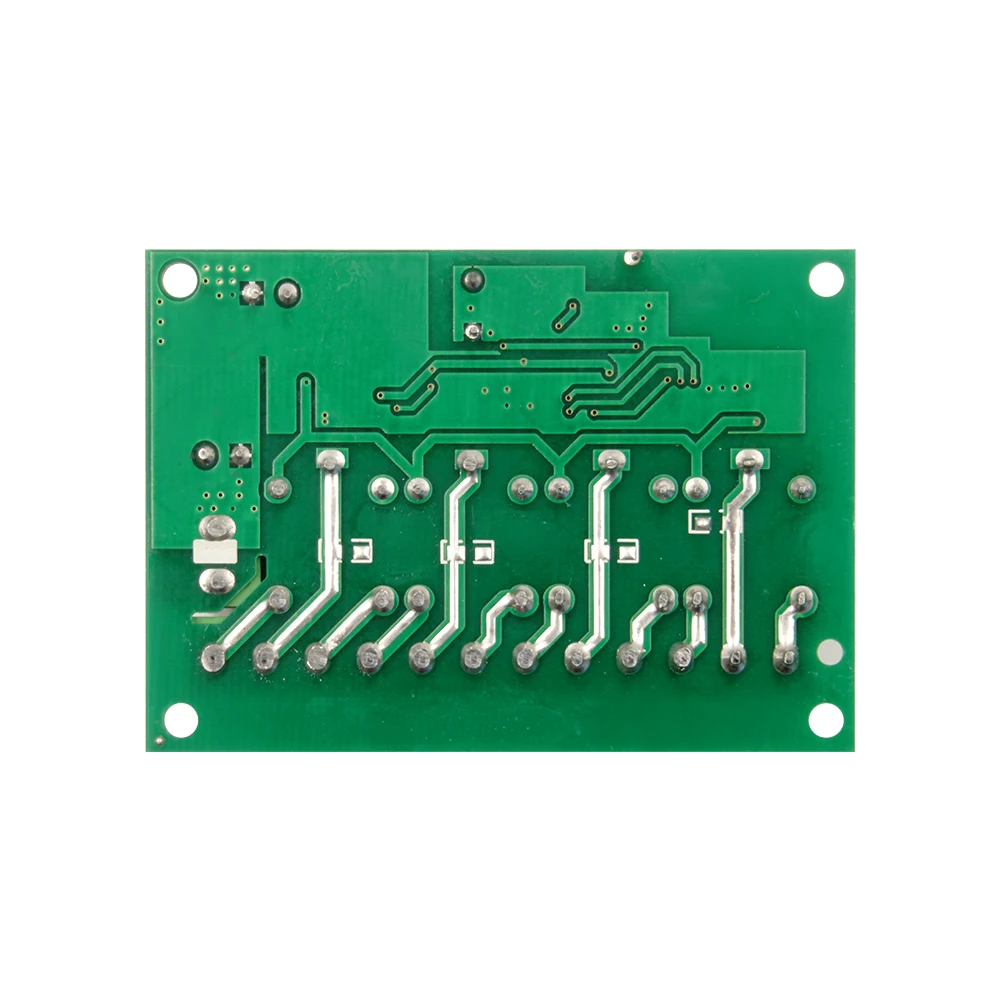

Релейный модуль FUNSHION 433,92 МГц, 6 в, 12 В, 24 В постоянного тока, 10 А, 4-Канальный Релейный модуль, приемник EV1527, беспроводной пульт дистанционного управления 433 МГц для двигателя постоянного тока сделай сам

Модель: KR1204B-4

Рабочее напряжение: 6-30 В постоянного тока

Вид продукции: 4-канальный пульт дистанционного Управление переключатель

RFРежим работы: ASK

Супергетеродинный прием

Режим модуляции: ASK

Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д.

Режим соответствия: Интеллектуальный код обучения.

Ток покоя: 5 мА

Частота RF: 433 МГц

Выходной ток: ≤ 10A

Чувствительность приема: >104dbm

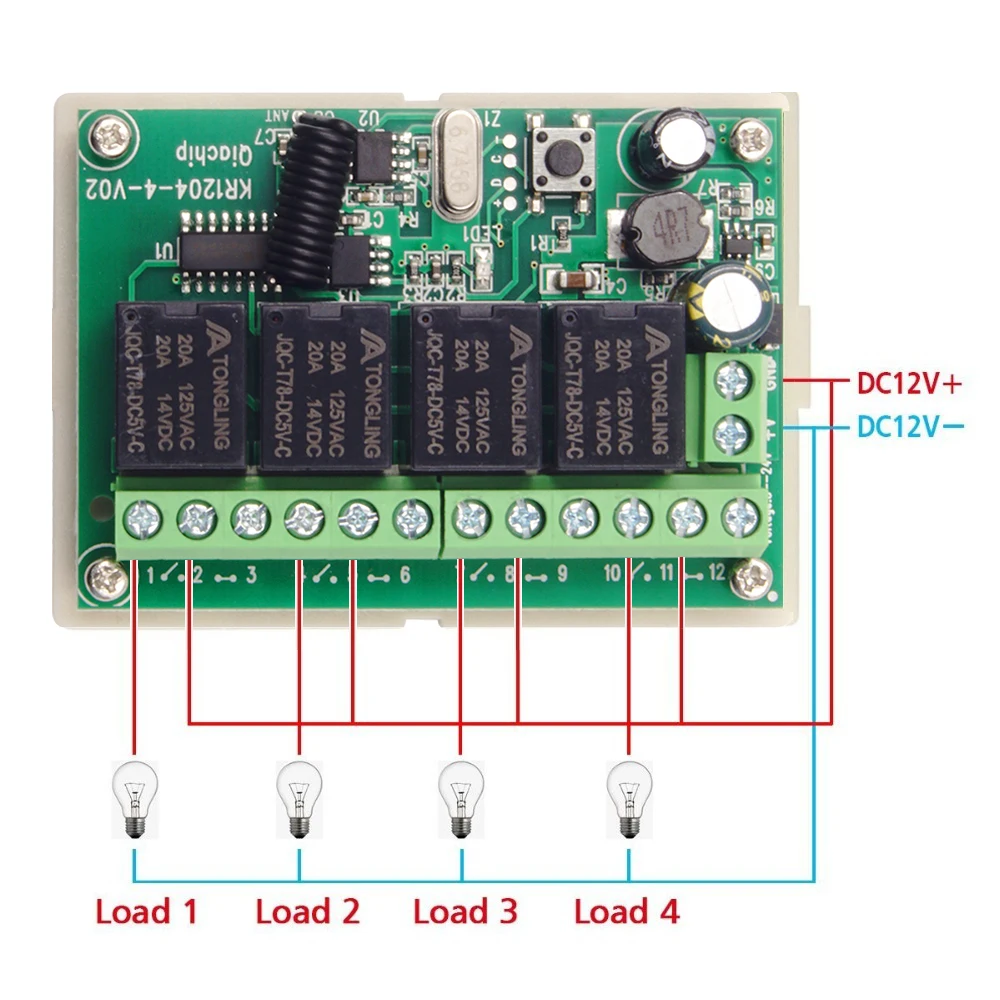

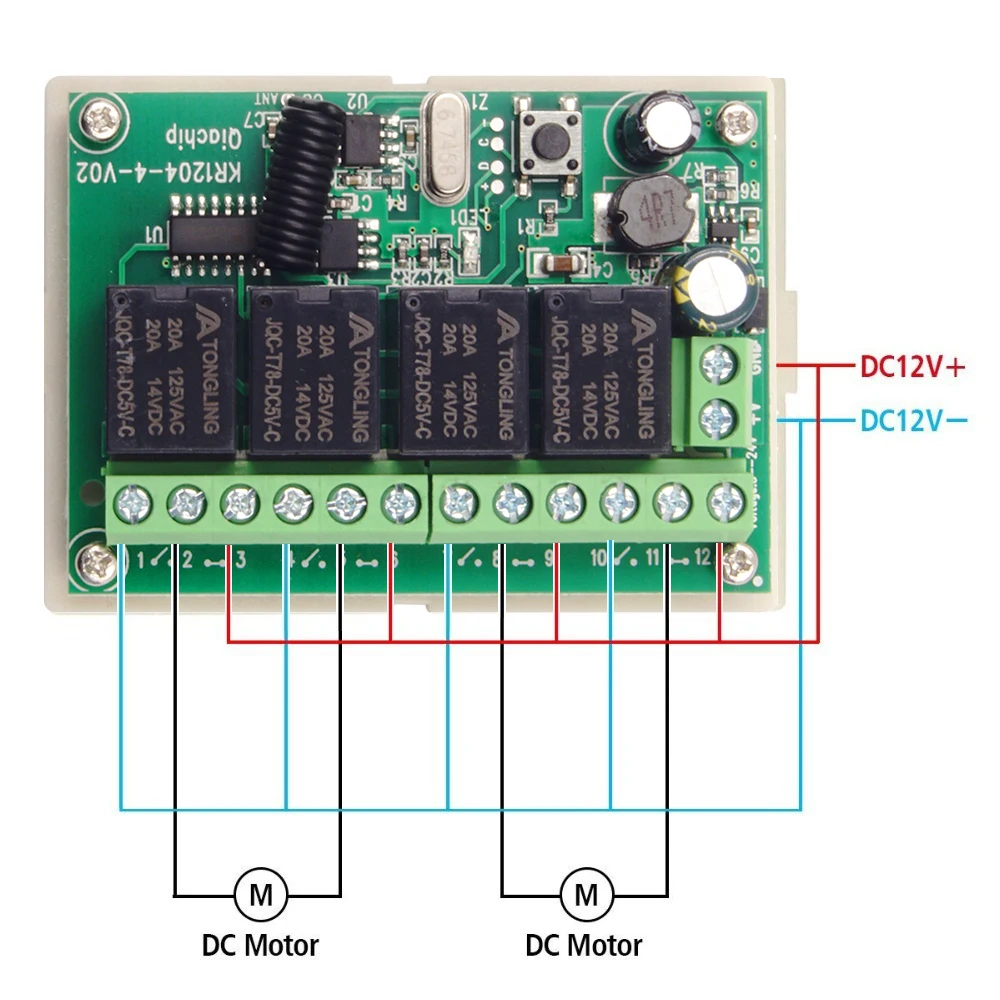

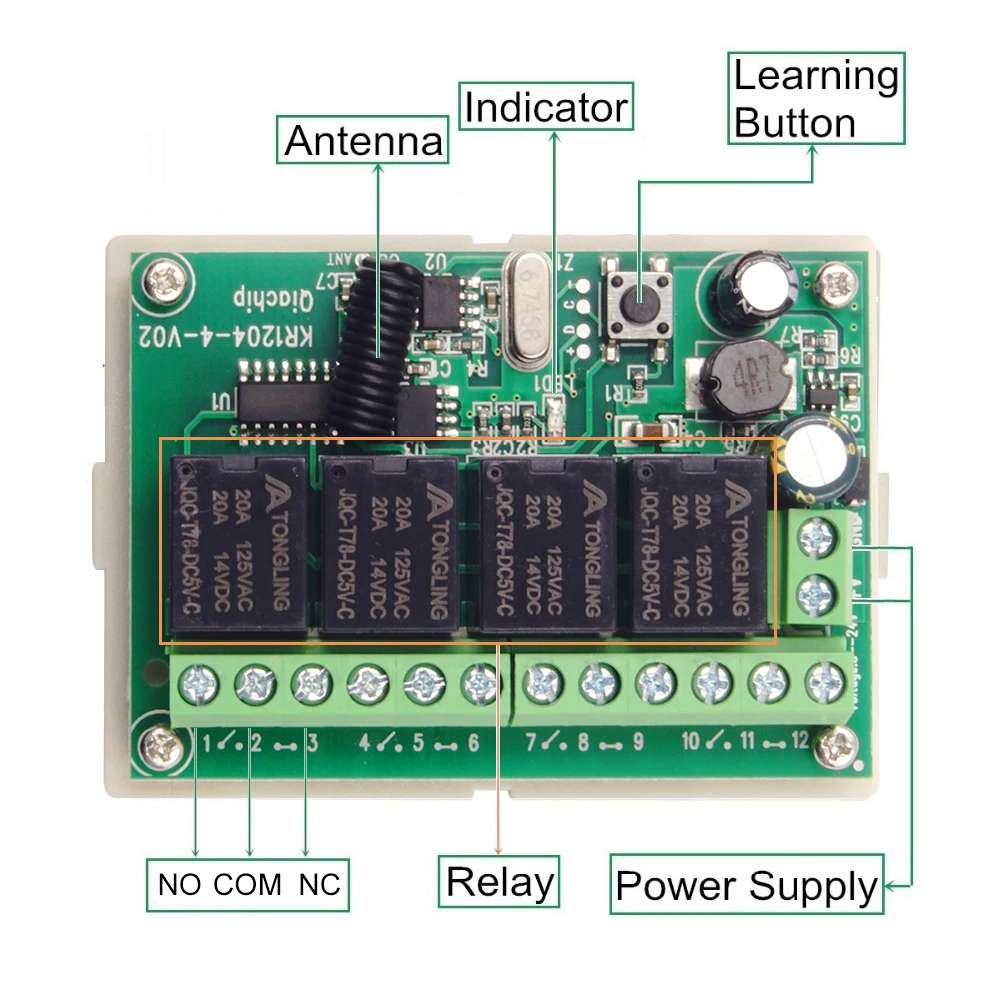

Инструкции по проводке:

1, +: подключение к положительному источнику питания 12 В

2. - : подключение к отрицательному электроду 12 В источника питания

3, A: выход; Обычно открытый конец реле

4, B: выход; Реле;

5, C: выход; Нормально замкнутое реле

Описание операции:

О режиме работы:

1. Мгновенный/Joggle: Нажмите и удерживайте->On; Release->OffKeep нажмите на одну кнопку, соответствующий канал работает/ВКЛ; Отпустите палец стоп/выкл. (4-канальный переключатель (приемник) требуется 4 кнопки дистанционного управления (передатчик)

2. Переключение/самоблокировка: нажатие-> включение; Повторное нажатие-> выключение нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите эту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

3. Блокировка/блокировка: нажатие-> ВКЛ; Нажмите другую кнопку-> выключение нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите другую кнопку, чтобы остановить/выключить (в то же время работает другой соответствующий канал). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Мгновенный режим: Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим.

2. Режим переключения: два раза нажмите кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения.

3. Блокированный режим: Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза сигнальный светодиодный индикатор на пульте дистанционного управления позволяет успешно установить режим блокировки (первая кнопка включена, Вторая кнопка выключается).

4.2CH мгновенный + 2CH переключатель: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

5. 2CH мгновенный + 2CH Блокировка: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

6. Переключение 2CH + Блокировка 2CH: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

7. 2CH защелка + 2CH защелка: Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что установка успешно.

8. Удаление существующих данных дистанционного управления: восемь раз нажмите кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.
