Беспроводной приемник QIACHIP 433 МГц, переключатель дистанционного управления мотором, передатчик постоянного тока 6 в, 12 В, 24 В, 30 В, релейный модуль 4 групп сделай сам

Для модуля приемника:

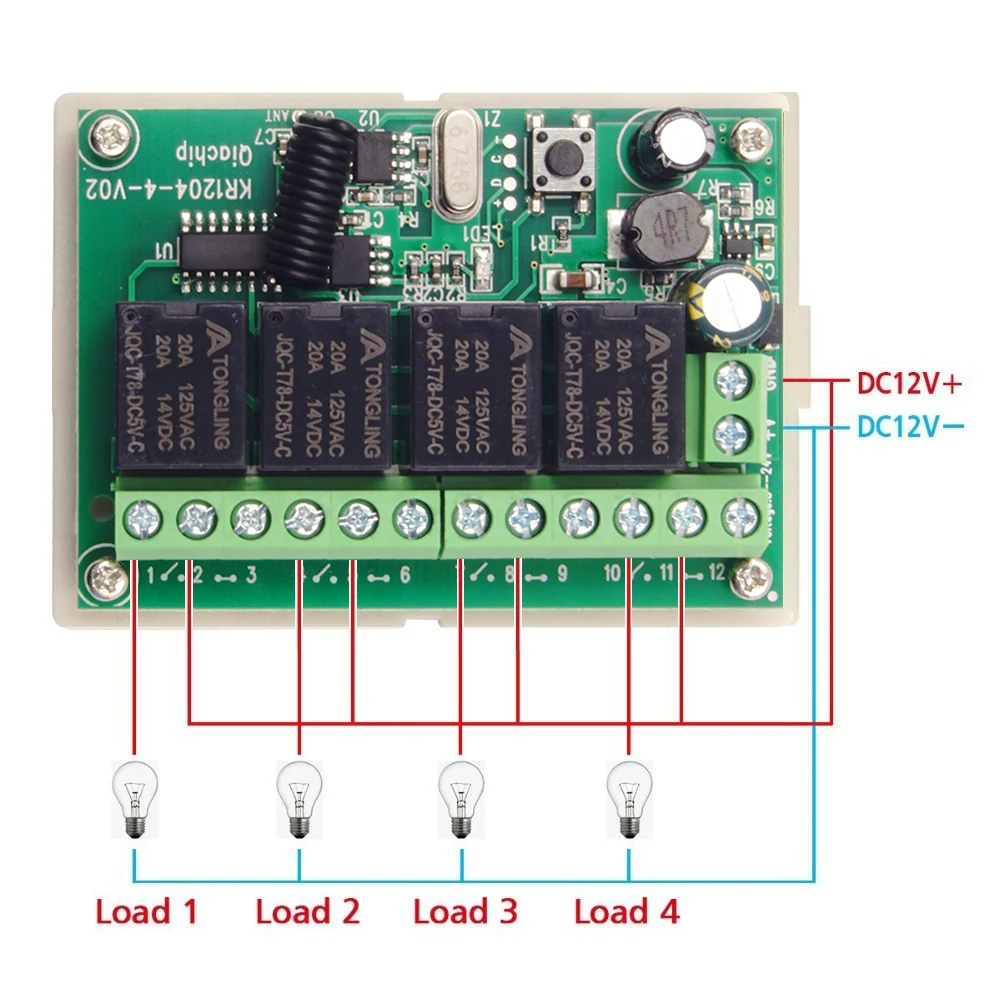

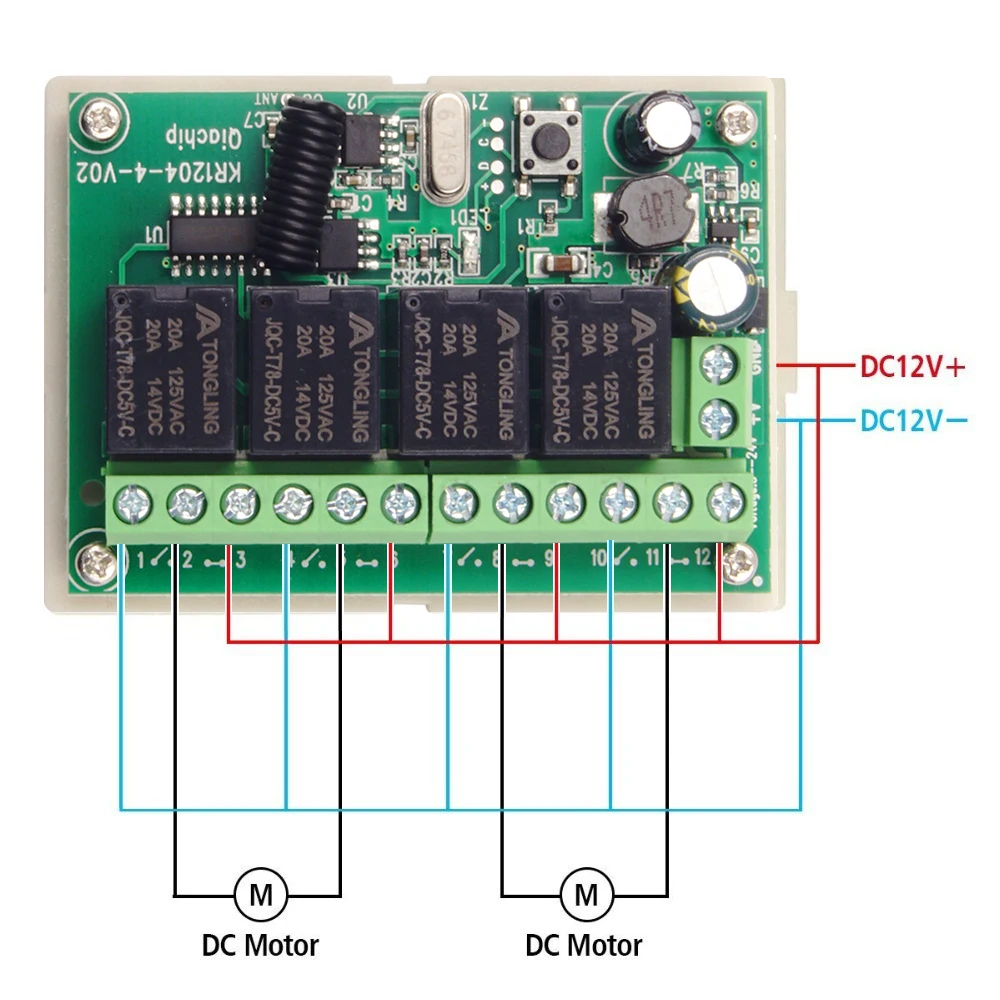

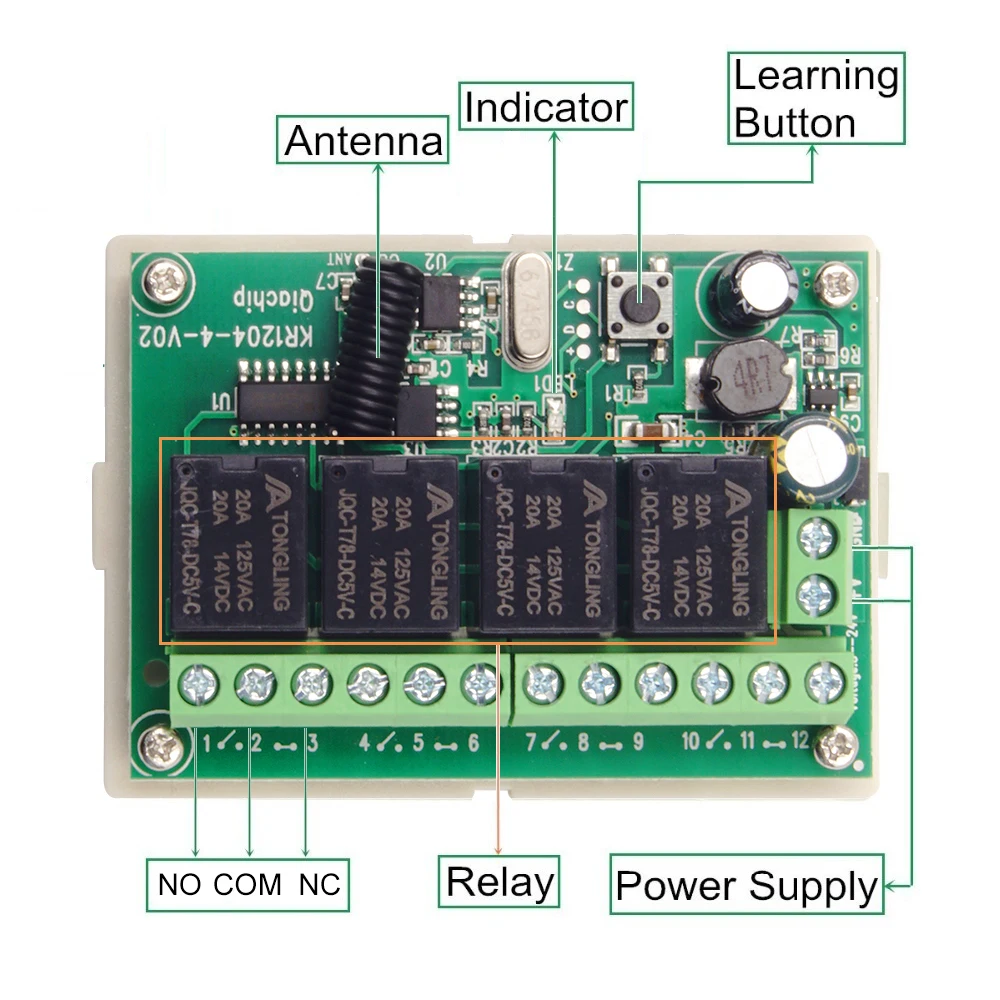

Модель: KR1204B-4Рабочее напряжение: 6-30 В постоянного токаВид продукции: 4-канальный пульт дистанционного Управление переключательРежим работы RF: ASK superгетеродинный приемРежим модуляции: ASKРежим работы: Мгновенный/тумблер/защелкивающийся и т. Д.Режим соответствия: Интеллектуальный код обучения.Ток покоя: 5 мАЧастота RF: 433 МГцВыходной ток: ≤ 10AЧувствительность приема: >104dbmИнструкции по проводке:1, +: подключение к положительному источнику питания 12 В2. - : подключение к отрицательному электроду 12 В источника питания3, A: выход; Обычно открытый конец реле4, B: выход; Реле;5, C: выход; Нормально замкнутое реле

Для дистанционного передатчика:

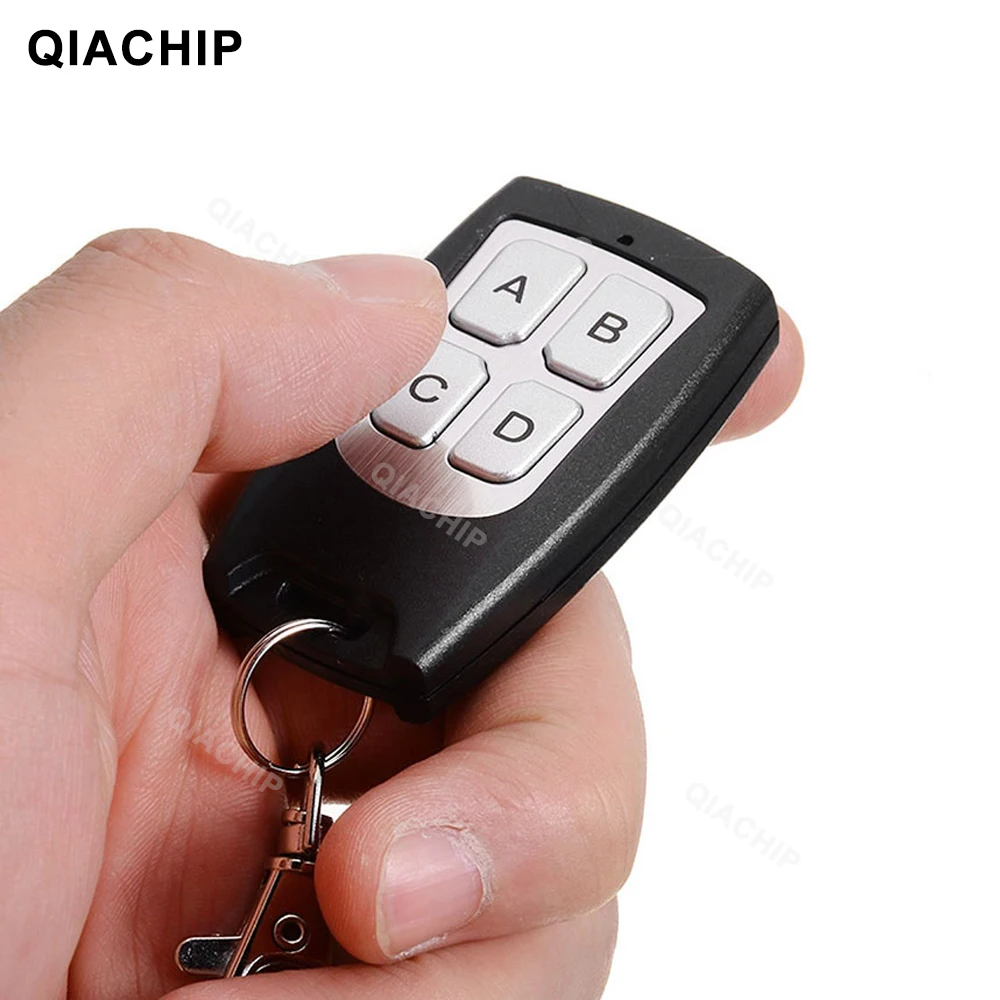

Модель: KT19-4Рабочая частота RF: 433 МГцКодированная система: 1527 код обученияРабочее напряжение: 6 В постоянного токаРабочий ток: 15 мАСистема модуляции: ASKБеспроводное Рабочее расстояние: 100 м (свободное пространство)Цвет: черныйГлавный пункт Размеры: 5,5*3,0*1,5 см/2,17*1,18 * 0.39inГлавный пункт Вес: 20g/0,7 ozПосылка Размеры: 6,0*3,5*2,0 m/2,36*1,37 * 0.78inПосылка Вес: 23 г/0,8 oz

Описание операции:

О режиме работы:1. Мгновенный/жокл: Нажмите и удерживайте-> ВКЛ; Отпустите-> ВЫКЛУдерживайте нажатие одной кнопки, соответствующий канал работает/включается; Отпустите палец, чтобы остановить/выключить. (4-канальный переключатель (приемник) требуется 4 кнопки дистанционного управления (передатчик)2. Переключатель/самозамок: нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛНажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).3. Блокировка/Блокировка: нажатие-> ВКЛ; Нажмите другую кнопку-> ВЫКЛНажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Мгновенный режим: Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим.2. Режим переключения: два раза нажмите кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения.3. Блокированный режим: Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза сигнальный светодиодный индикатор на пульте дистанционного управления позволяет успешно установить режим блокировки (первая кнопка включена, Вторая кнопка выключается).4.2CH мгновенный + 2CH переключатель: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.5. 2CH мгновенный + 2CH Блокировка: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.6. Переключение 2CH + Блокировка 2CH: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.7. 2CH защелка + 2CH защелка: Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.8. Удаление существующих данных дистанционного управления: восемь раз нажмите кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.
