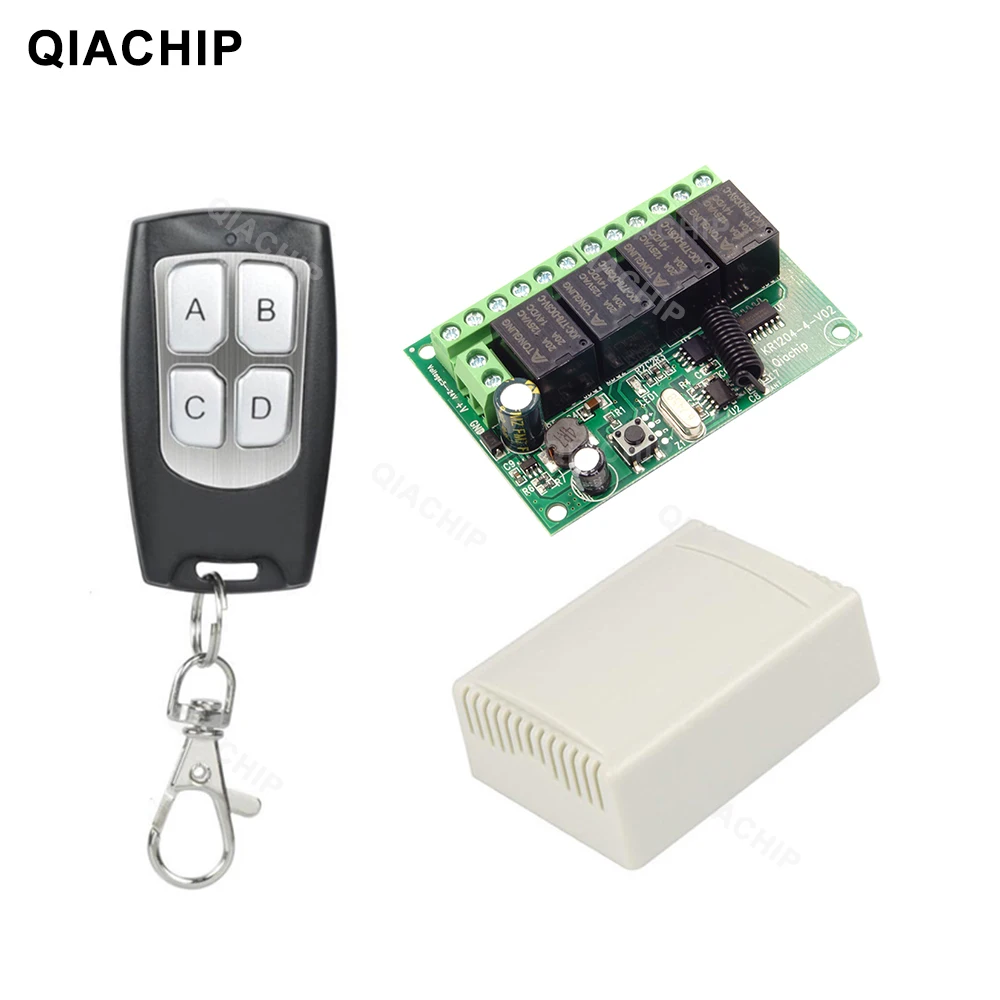

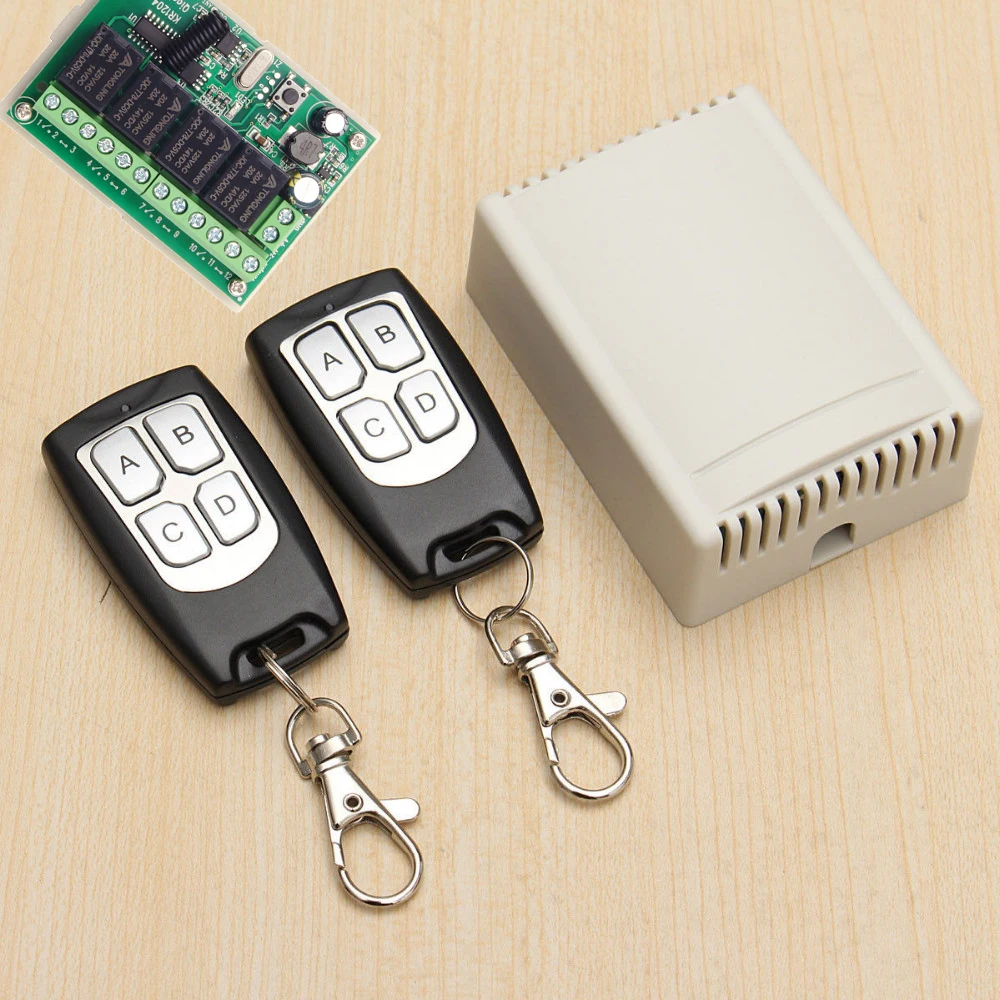

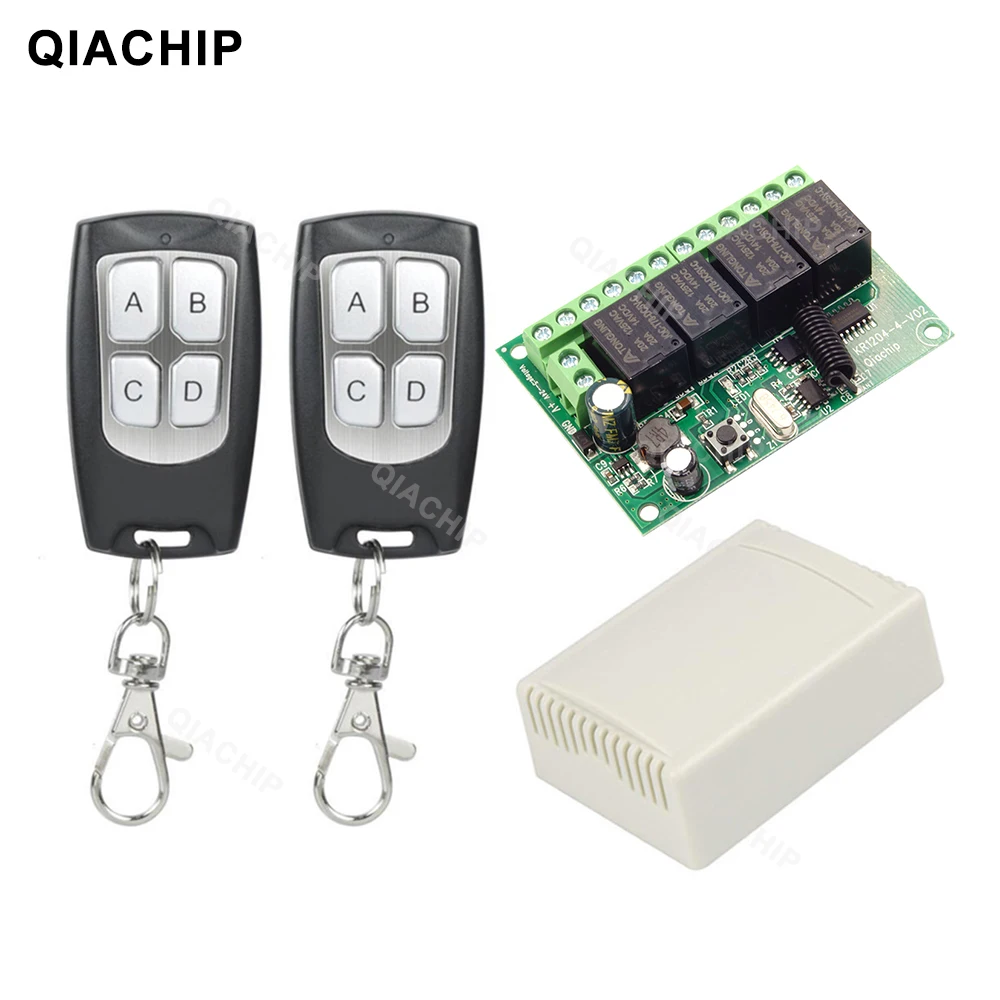

433 МГц пульт дистанционного управления DC 12 В 24 В 10A беспроводной пульт дистанционного управления 4CH релейный модуль приемника и EV1527 RF передатчик qiachip

Для Модуль приемника:

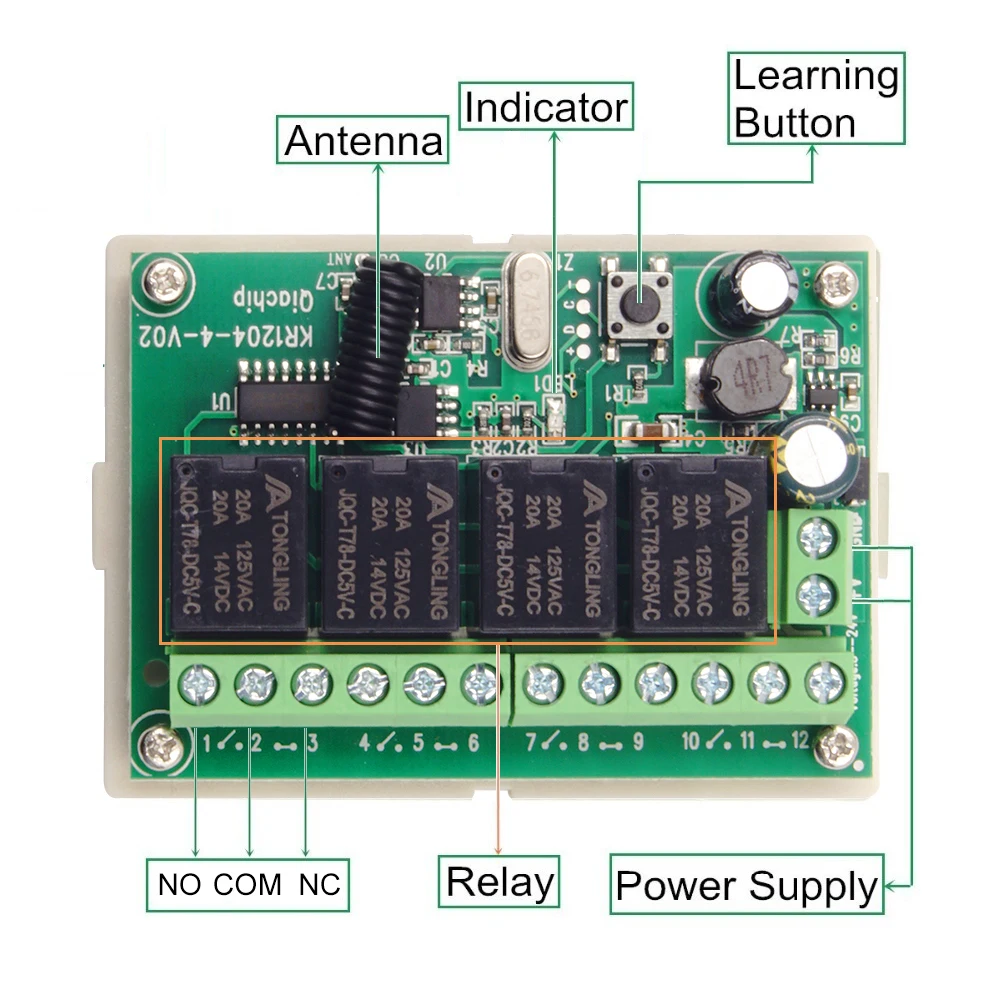

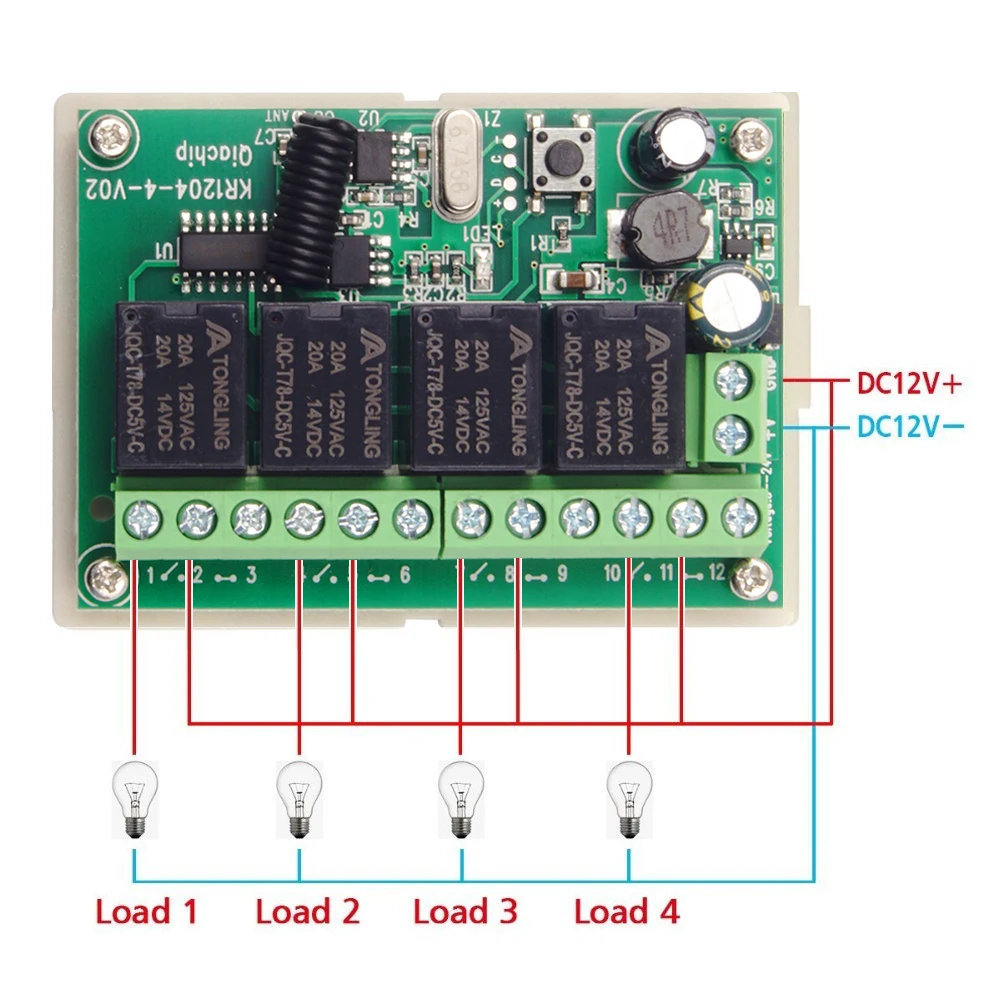

Модель: KR1204B-4Рабочее напряжение: 6-30 В постоянного токаТип продукта: 4-канальный переключатель дистанционного управленияРадиочастотный режим работы: супергетеродинный приёмник ASKРежим модуляции:ASKРежим работы: быстрый доступ/переключение/блокировка и т.д.Режим соответствия: интеллектуальный код обучения.Статичный ток: 5 мAРадиочастота: 433 МГцВыходной ток: ≤10AЧувствительность приема: >104 дБмСуществует два вида подключения:1, +: подключение к положительной 12 В питания2. - : подключение к отрицательному электроду источника питания 12 В3, A: выход; Нормально открытый конец реле4, B: выход; Общее реле;5, C: выход; Нормально закрытое реле

Для пульта ДУ:

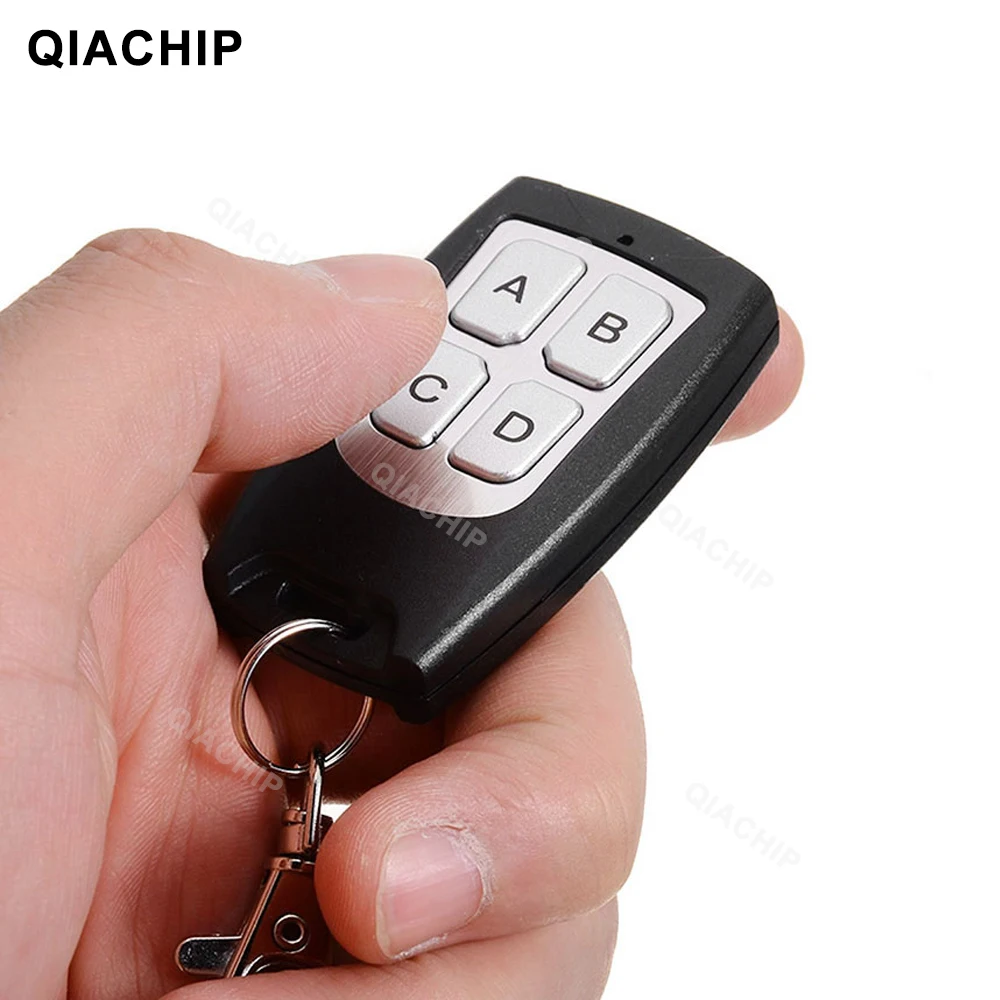

Модель: KT19-4Рабочая частота: 433 МГцКодированная система: 1527 код обученияРабочее напряжение: 6 В постоянного токаРабочий ток: 15mAСистема модуляции: амплитудная модуляцияРасстояние беспроводной работы: 100 м (открытое пространство)Цвет: черныйРазмер основного элемента: 5,5*3,0*1,5 см/2,17*1,18*0,39 дюймаОсновной Вес товара: 20 г/0,7 унцииРазмер упаковки: 6,0*3,5*2,0 м/2,36*1,37*0,78 дюймаВес упаковки: 23 г/0,8 унции

Эксплуатация:

О режиме работы:1. Быстрый доступ/Переключение: Нажмите и удерживайте-& gt; Отпустите-& gt; OffНажмите и удерживайте одну кнопку, включается соответствующий канал; Отпустите палец, остановите/выключите. (4-канальный переключатель (приемник) требует 4 кнопки для дистанционного управления (передатчик)2. Переключение/самоблокировка: Нажмите->On; Еще раз нажмите->OffНажмите одну кнопку один раз, заработает/включается соответствующий канал; Нажмите эту же кнопку еще раз для остановки/выключения. (4-канальный переключатель (приемник) Требуется 4 кнопки пульта дистанционного управления (передатчик).3. Фиксация/Внутренняя Блокировка: нажмите-& gt; Нажмите другую кнопку-& gt; OffНажмите одну кнопку на один раз, работает/включен соответствующий канал; Нажмите другую кнопку = остановка/выключение (при этом другой соответствующий канал работает). (4-канальный переключатель (приемник) требует 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Быстрый доступ: один раз нажмите кнопку обучения на панели приемника (одновременно загорится светодиодный индикатор на панели приемника), затем нажмите любую кнопку пульта дистанционного управления, светодиодный индикатор на пульте дистанционного управления моргнет три раза, что подтверждает успешную настройку режима быстрого доступа.2. Режим переключения: нажмите два раза кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, оповещение трижды с помощью светодиода дистанционного управления означает успешную установку режима переключения.3. Режим с блокировкой: Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, оповещение трижды светодиодным индикатором дистанционного управления означает успешно установить режим фиксации (первая кнопка стоит на, Вторая кнопка стоит выключение).4. 2-канальный режим быстрого доступа-2-канальный режим переключения: четыре раза нажмите кнопку обучения на панели приемника (одновременно загорится светодиодный индикатор на панели приемника), затем нажмите любую кнопку пульта дистанционного управления, светодиодный индикатор на пульте дистанционного управления моргнет три раза, что подтверждает успешную настройку параметров.5. 2CH мгновенное + 2CH Блокировка: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализация три раза с помощью светодиодного индикатора дистанционного управления означает успешную установку.6. 2CH тумблер + 2CH Блокировка: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет оповещать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализация три раза с помощью светодиодного индикатора дистанционного управления означает успешную установку.7. 2CH Блокировка + 2CH Блокировка: нажатие кнопки обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнализация три раза с помощью светодиодного индикатора дистанционного управления означает успешную установку.8. Удаление существующих данных пульта дистанционного управления: Нажмите кнопку обучения на плате приемника восемь раз, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что имеющиеся пульты дистанционного управления удалены успешно.
