Универсальный пульт-передатчик дистанционного управления, QIACHIP, 433 МГц, беспроводной, 6 В, 12 В, 24 В, 4 канала

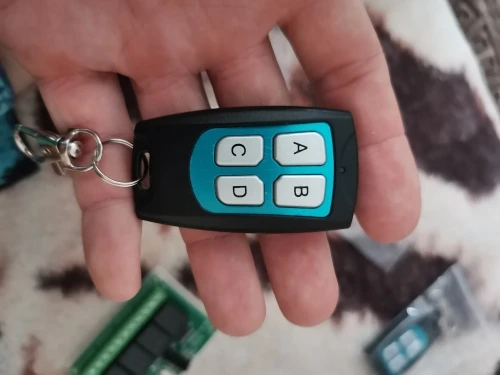

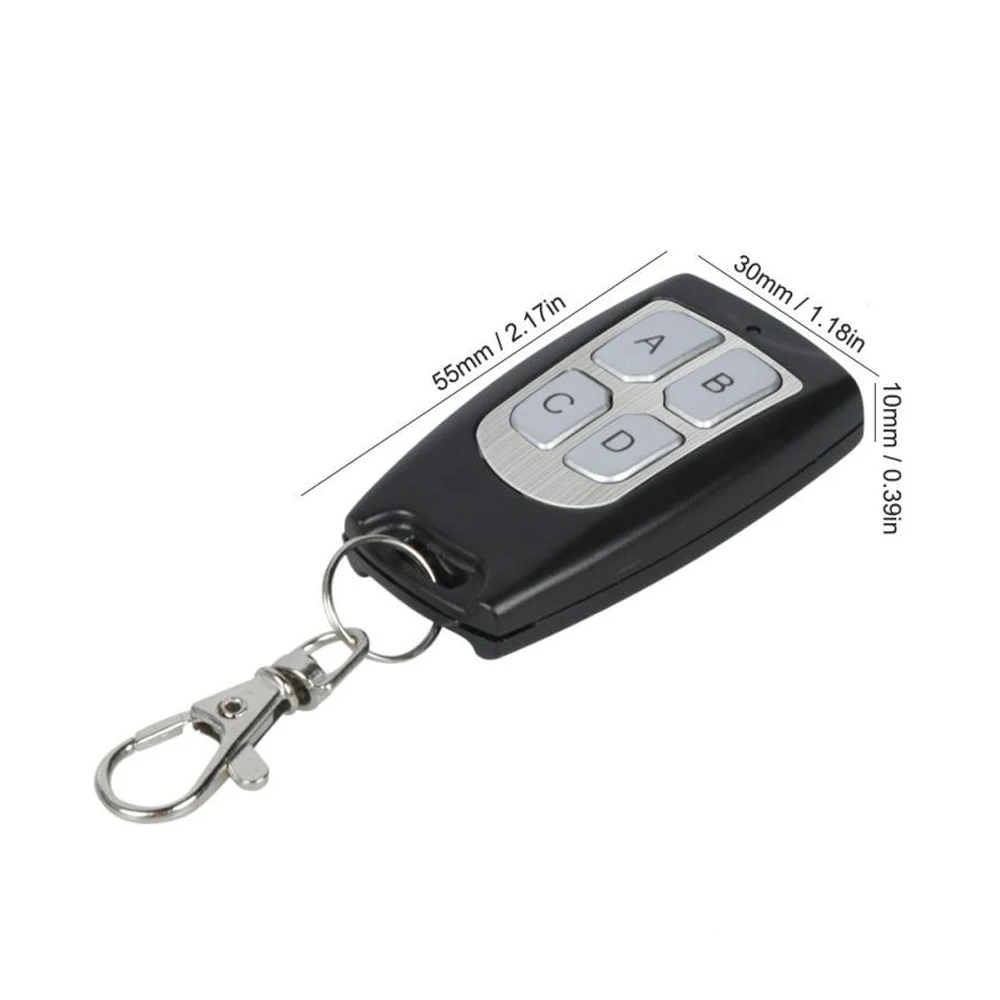

Характеристики пульта дистанционного управления:

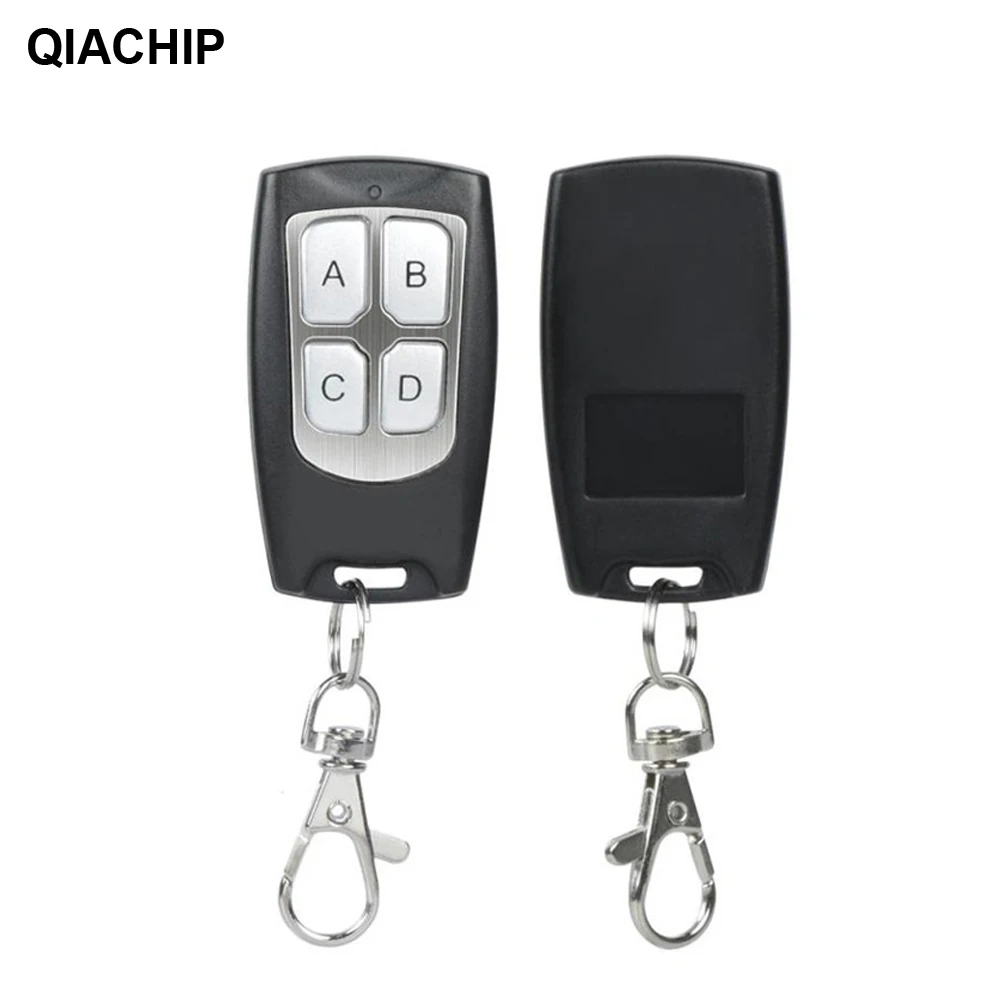

Номер модели: KT19-117S-4Рабочее напряжение: 3 В постоянного токаРабочий ток: <25 мАРабочая частота: 433 МГцМощность передачи: + 13 дБмФормат кодирования: кодирование 1527

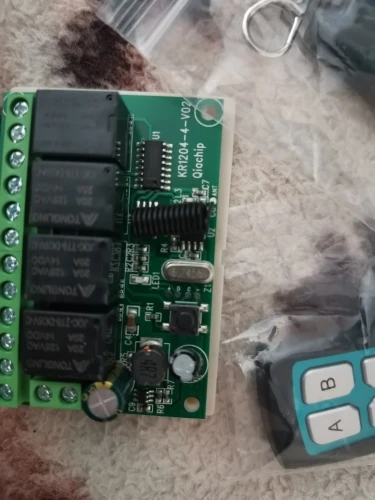

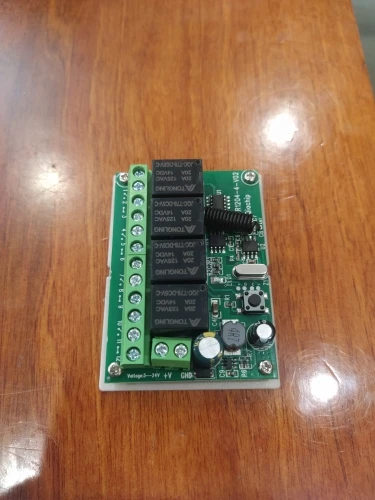

Технические данные приемника:

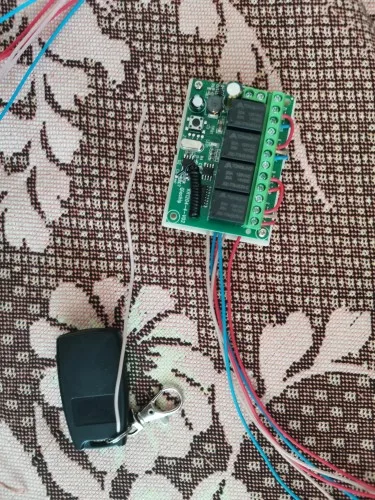

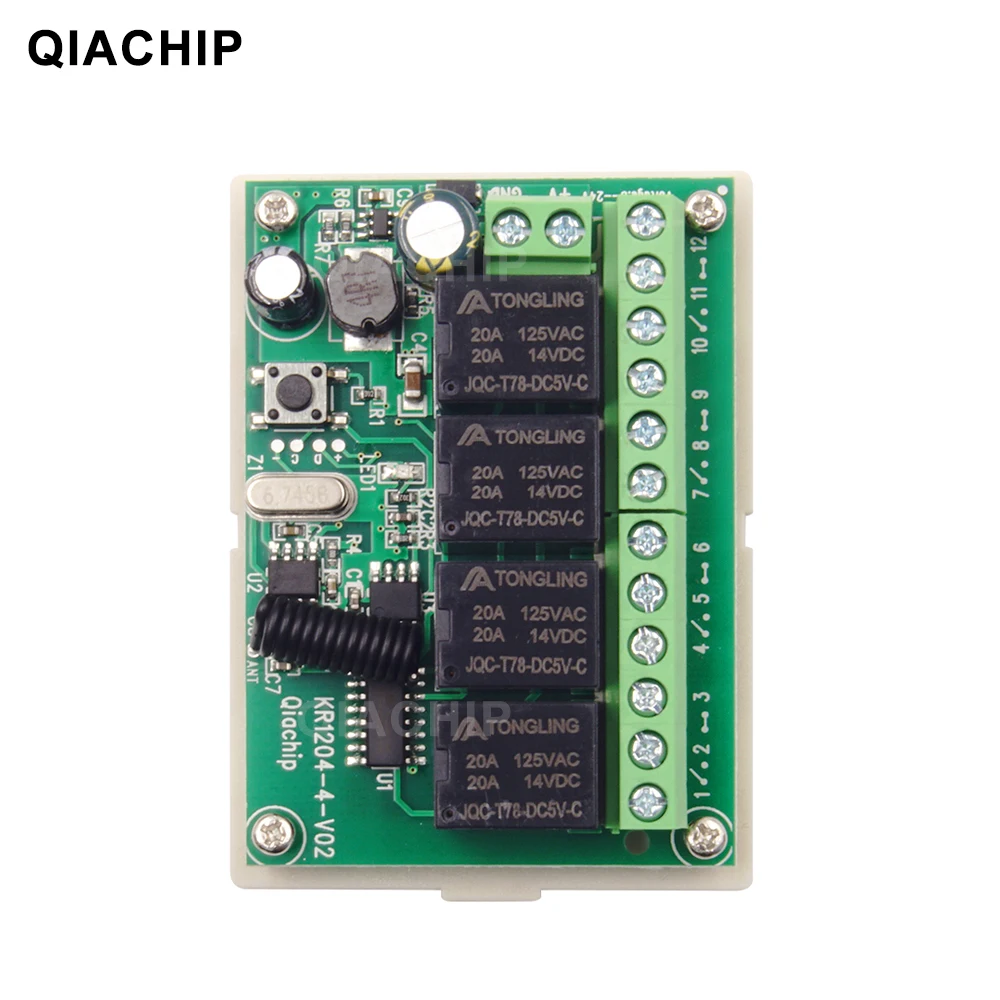

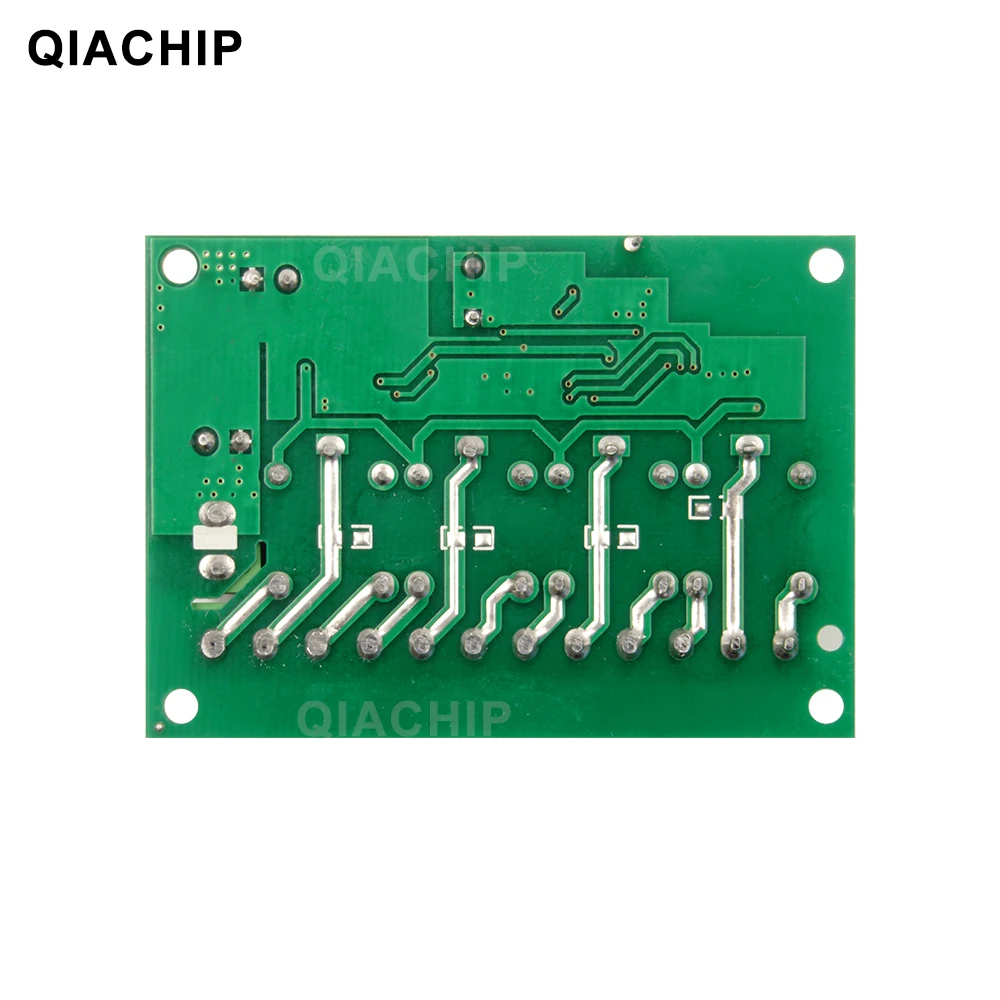

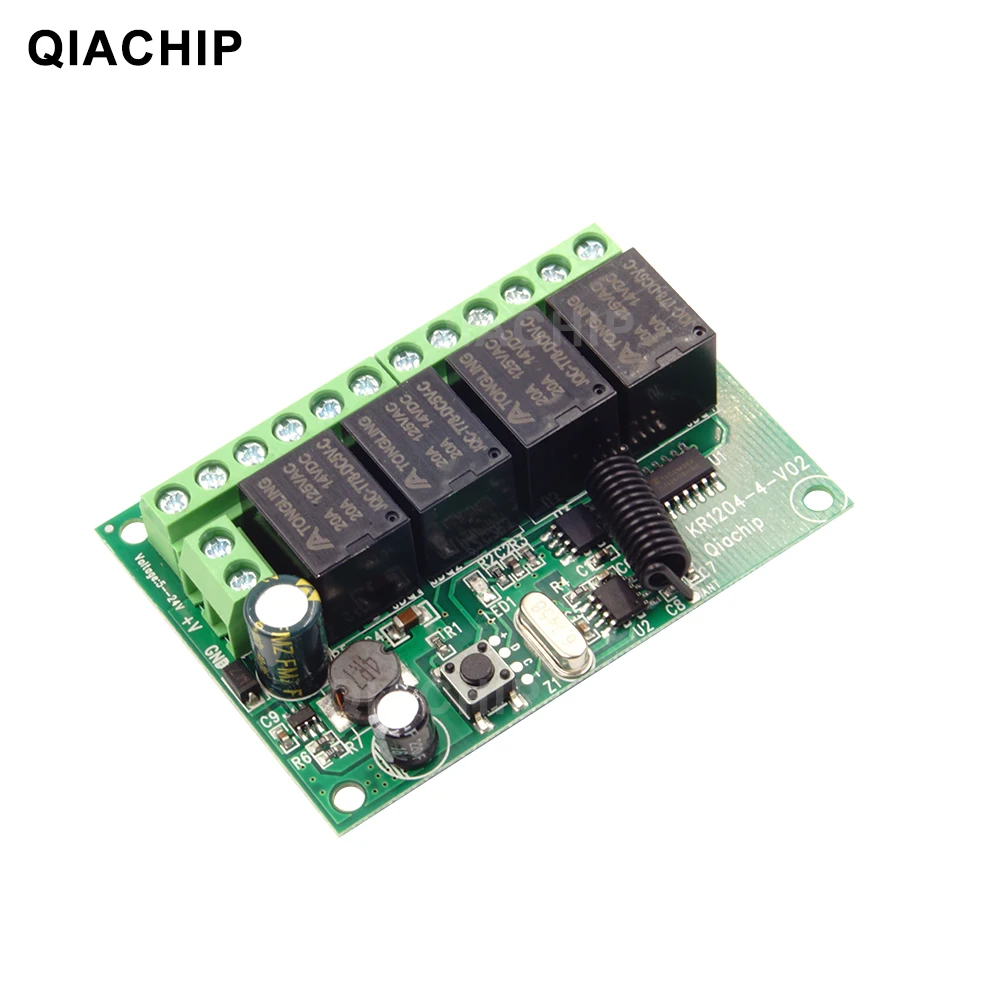

Номер модели: KR1204B-4Входное напряжение: 6-30 В постоянного токаРабочий ток: ≤ 10 АТок покоя: 5 мАЧастота: 433 МГцВыходной ток: ≤ 10 АЧувствительность приема:> дБмПоддержка формата кодирования: EV1527Способ подключения: NC COM NOРежим работы: Мгновенный, переключение, задержка фиксацииИнструкции по монтажу:1, +: Подключите к источнику питания 12 В2. - : Подключите к отрицательному электроду источника питания 12 В3, A: выход; Нормально Открытая часть реле4, B: выход; Общее реле;5, C: выход; Нормально замкнутое реле

Примечание: различные варианты включают разные упаковки

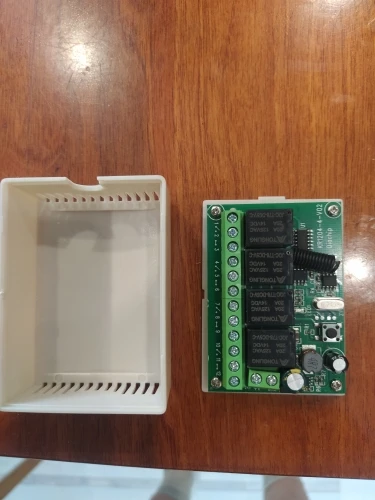

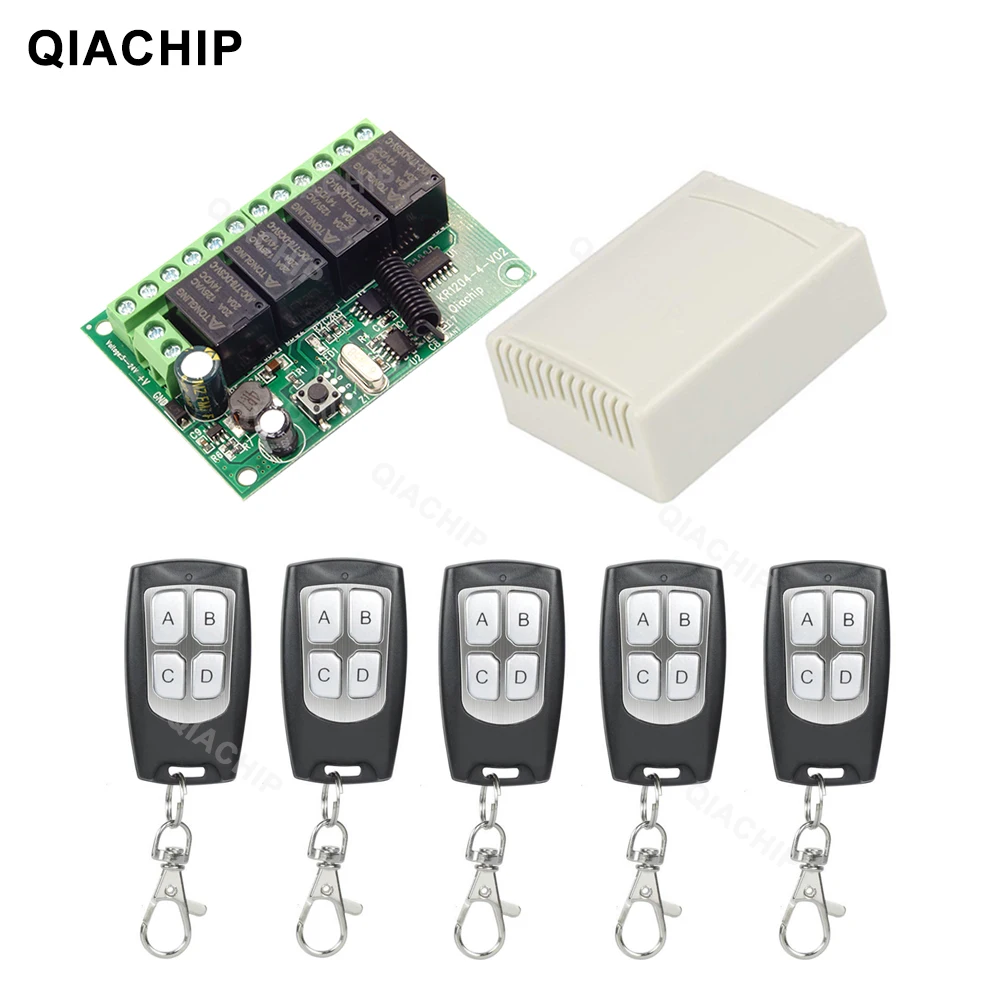

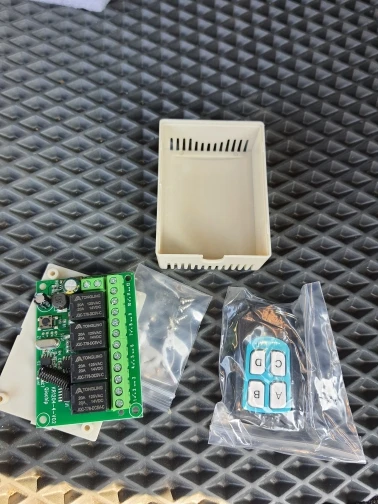

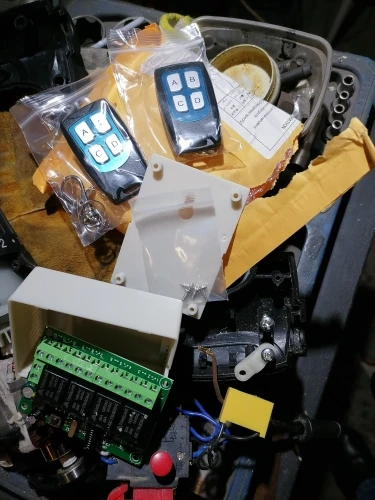

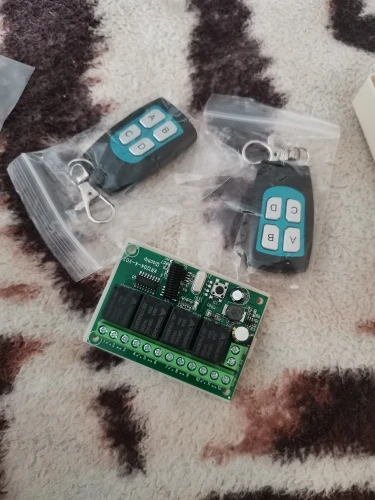

Комплектация 1:1 * KT19-117S-4 433 МГц пульт дистанционного управления (включая батарею)Комплектация 2:1 * KR1204B-4 модуль приемника (включая корпус)Комплектация 3:1 * KT19-117S-4 433 МГц пульт дистанционного управления (включая батарею)1 * KR1204B-4 модуль приемника (включая корпус)Посылка тация 4:2 * KT19-117S-4 433 МГц пульт дистанционного управления (включая батарею)1 * KR1204B-4 модуль приемника (включая корпус)Комплектация 5:Пульт дистанционного управления 5 * KT19-117S-4 433 МГц (включая батарею)1 * KR1204B-4 модуль приемника (включая корпус)

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите один раз кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.

Изучение кода: (мгновенное)

Нажмите кнопку обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного светодиодный погаснет, он переходит в режим обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (переключение)

Дважды нажмите кнопку обучения на приемнике, он перейдет в режим настройки переключения.Подождите немного светодиодный погаснет, он переходит в режим обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше об пульте дистанционного управления, вам нужно освоить две разные кнопки, при первом включении обучение, во втором-обучение.Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.Нажмите кнопку дистанционного управления A. СВЕТОДИОД мигает 5 раз.Нажмите кнопку дистанционного управления B. Светодиодная вспышка 5 разЧерез 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.A = ВКЛ, B = ВЫКЛ.
