Интеллектуальный 4-канальный коммутационный модуль Wi-Fi eWeLink, 1-канальное 4-канальное импульсное реле, постоянный ток 5 В, 12 В, 32 В, 110 В, 220 В, самоблокирующийся, блокирующийся, RF433 приемник

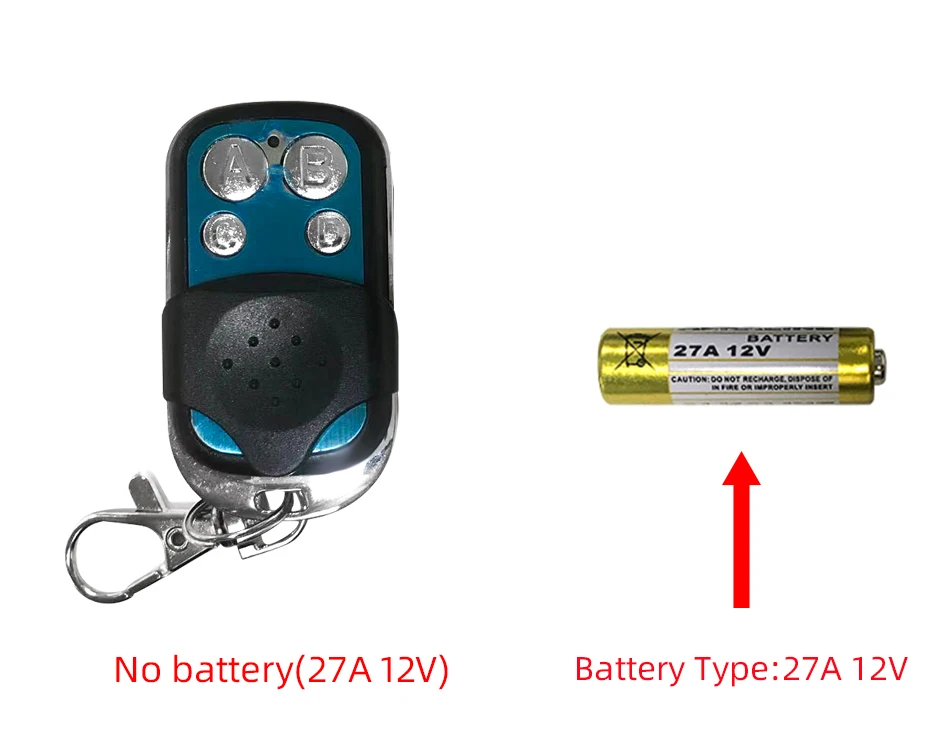

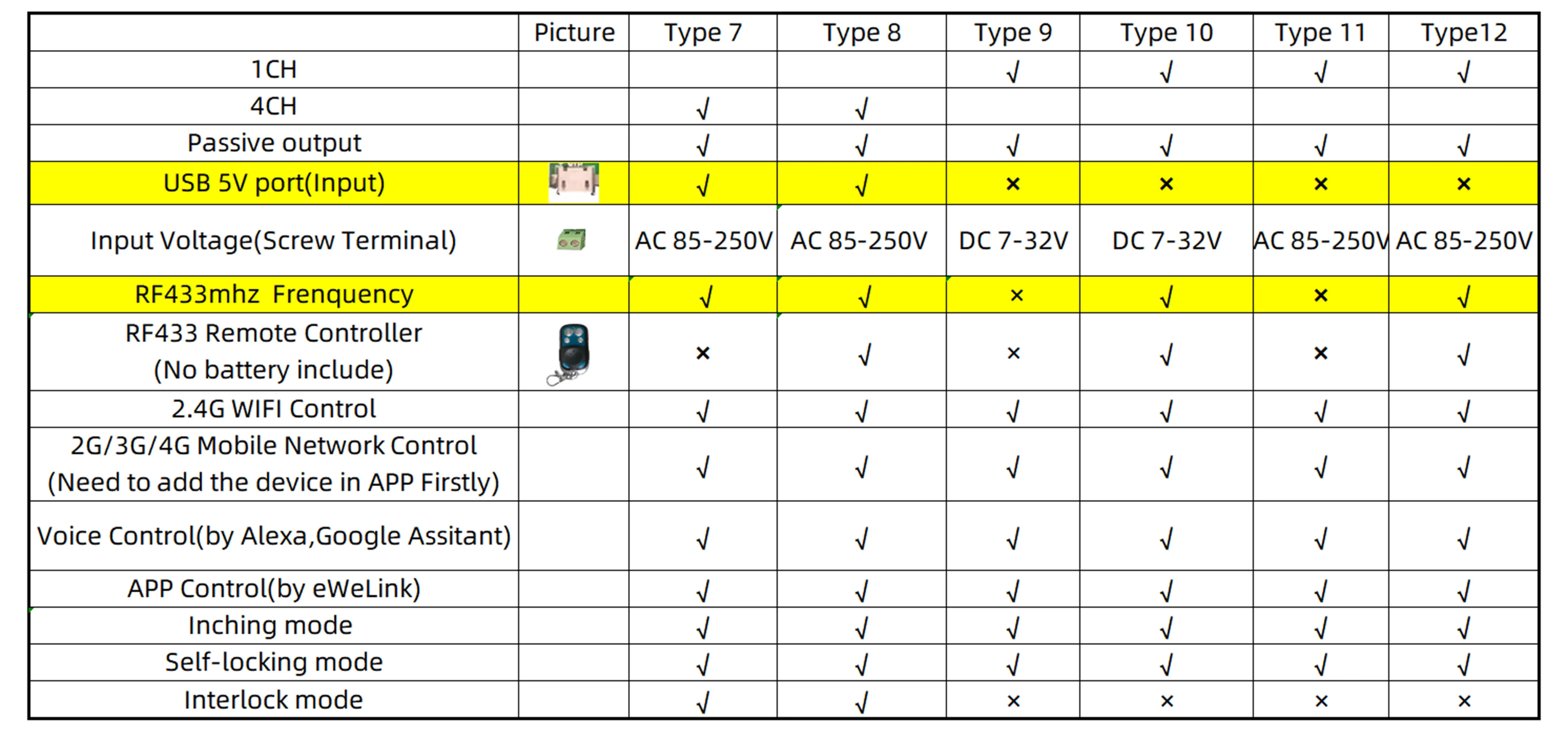

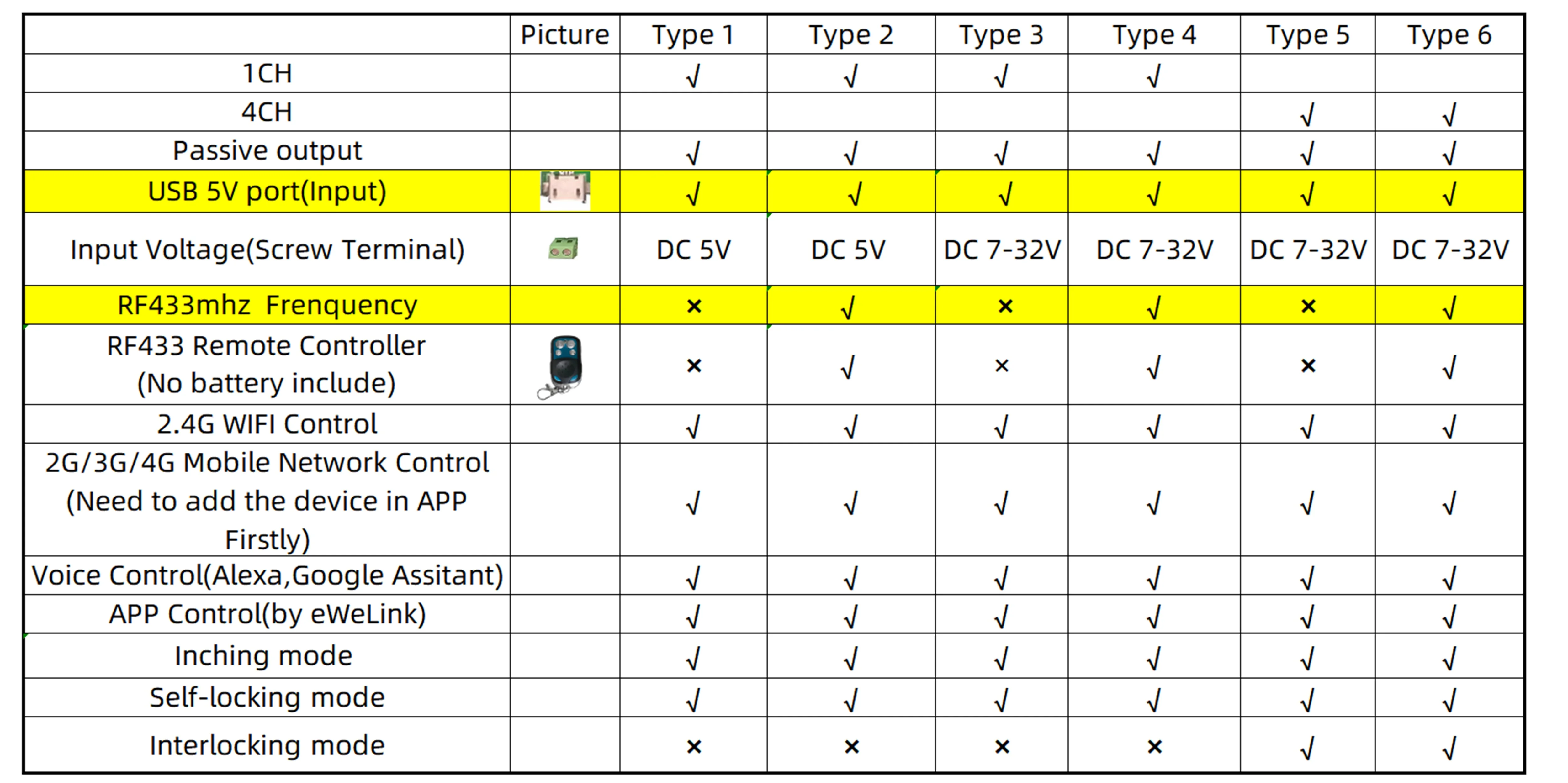

Тип 9,10,11,12 не имеет входного порта USB 5V.Тип 1,3,5,9,11 не поддерживает частоту RF433.RF433 пульт дистанционного управления не включает аккумулятор: 27A 12V

1 канальный модуль обзор

Использование для: дистанционно включать доступ к двери, ПК, гаражные двери, фонари и т. Д.

Особенности:

Примечание:1CH модуль поддерживает режим инчинга/самоблокирования.4CH модуль поддерживает режим инчинга/самоблокирования/режим блокировкиСамоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.Режим блокировки: Включите один канал, другие каналы будут выключены автоматически.Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,5 секунд. Другие канал такой же, как и в описании канала.

Как изменить режим работы

Если вам нужно изменить режим работы, вы можете изменить режим работы только в приложении.Режим работы по умолчанию-это режим самоблокировки.И вы можете выбрать включить время инширования или режим блокировки в приложении

Различные способы управления WIFI модулем и подключенным устройством

【Контроль приложения 】Вы можете дистанционно управлять модулем и подключенным deivce в приложении eWeLink【 RF433 управление】Модуль WIFI поддерживает частоту RF433, и вы можете управлять модулем WIFI с помощью пульта дистанционного управления RF433mhz.【 2,4 ГГц WI-FI управление】В тех случаях, когда вы в домашних условиях, вы можете управлять устройством с помощью 2,4 ГГц WI-FI в вашем смартфоне.【Управление мобильной сетьюКогда вы идете на улицу, вы можете управлять устройством с помощью 2G/3G/4G мобильной сети в вашем смартфоне.【Голосовое управлениеИдеально совместим с Amazon Alexa, для Google Assistant,

Функция

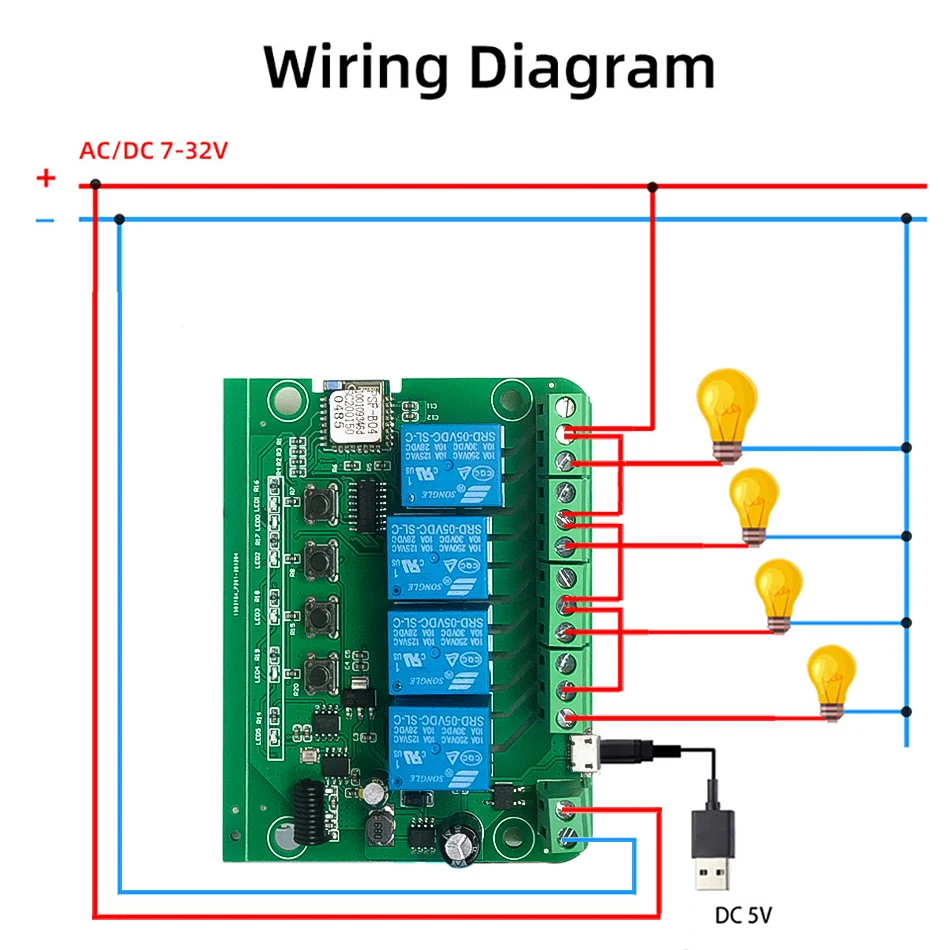

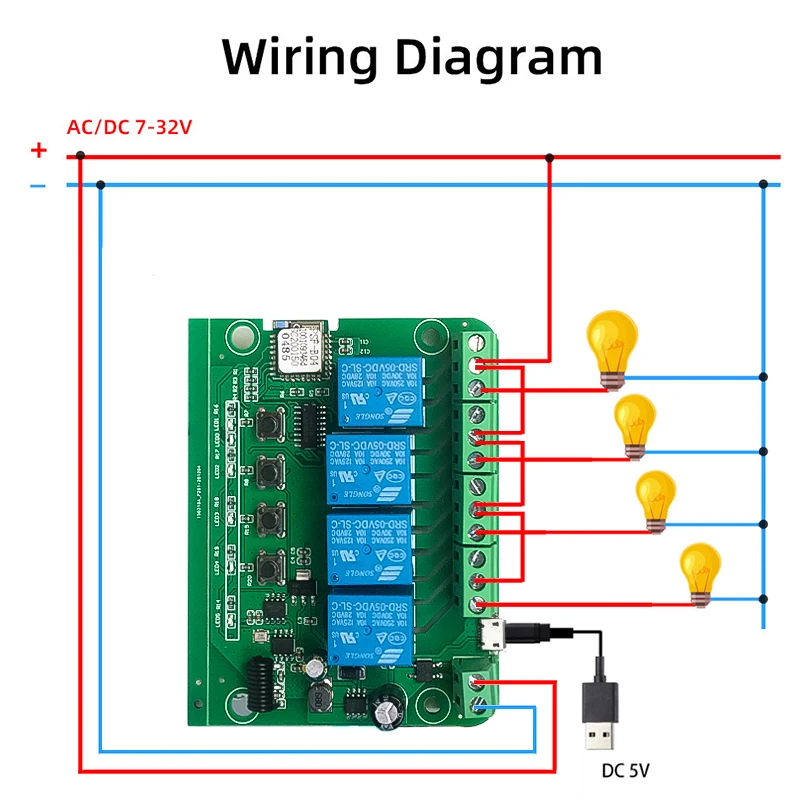

【Два входных порта 】Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.【Сухой контакт/пассивный выход 】Независимо от источника питания на входе, на выходе нет напряжения(За исключением того, что вход и выход имеют одинаковый источник питания)Если вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.【Отслеживание состояния 】 Статус устройства будет своевременно отображаться в приложении eWeLink.【Timer】каждый канал может установить расписание времени, максимум 8 включить расписание времени.Только 1CH модуль имеет циклическую настройку таймера.【Отличная Совместимость 】поддерживает Удаленное включение или выключение подключенных приборов, например светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. Д.

Характеристики:

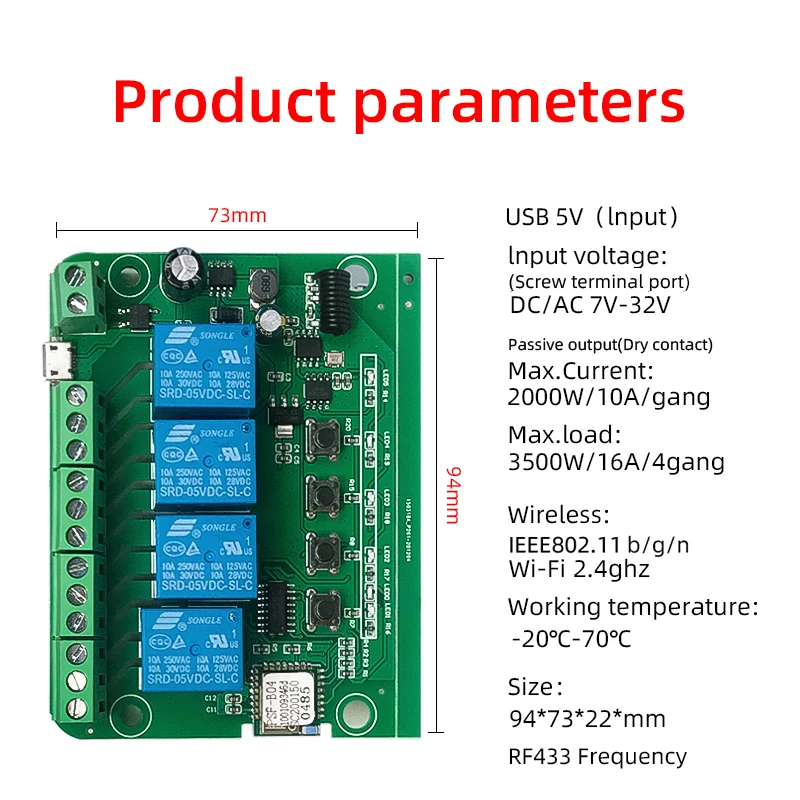

Вход USB 5VВинтовой клеммный входВыход: Пассивный выход (сухой контакт)Макс. Ток: 2000 Вт/10А/бандаПотребление платы: <1 ВтТок в режиме ожидания: 80 мАМаксимальный входной ток: 10AМаксимальная мощность: 2200 ВтБеспроводной Стандартный: 2,4 ГГц, 802,11 b/g/nПриложение: eWeLink(Android/IOS)Рабочая температура: от-40 градусов Цельсия до + 70 градусов ЦельсияРабочая влажность 40% ~ 80% относительной влажностиБатарея из RF433:27A 12 вольт постоянного тока (в комплект не входит в нем)Срок службы реле: ≥ миллион раз100 м сопротивление электрической изоляцииНапряжение электрического удара: 1000 вМаксимальное время натяжения реле: 15 мсМаксимальное время релейного реле: 5 мс

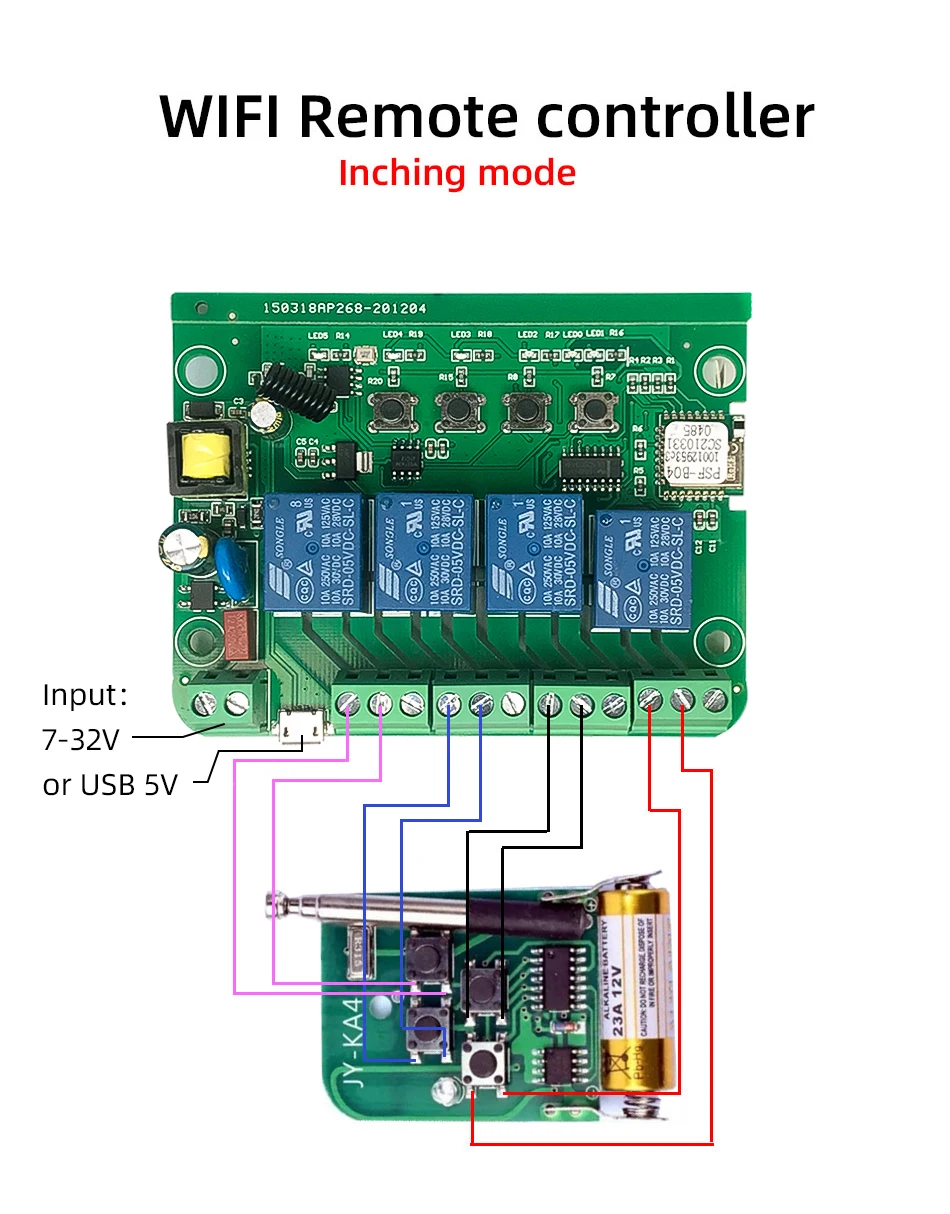

Две Схемы проводки для режима Inchimg

Режим инчинга 1

Первая схема подключения заключается в подключении COM и NO к устройству. Таким образом, при использовании кнопки или приложения для включения подключенного устройства он включится в течение 1 секунды, а затем автоматически выключается.

Режим инчинга 2

Вторая схема проводки заключается в подключении NC и COM к бытовой технике. Таким образом, когда вы используете кнопку или приложение для выключения подключенного устройства, он будет выключен в течение 1 секунды, а затем автоматически включается.

Размеры

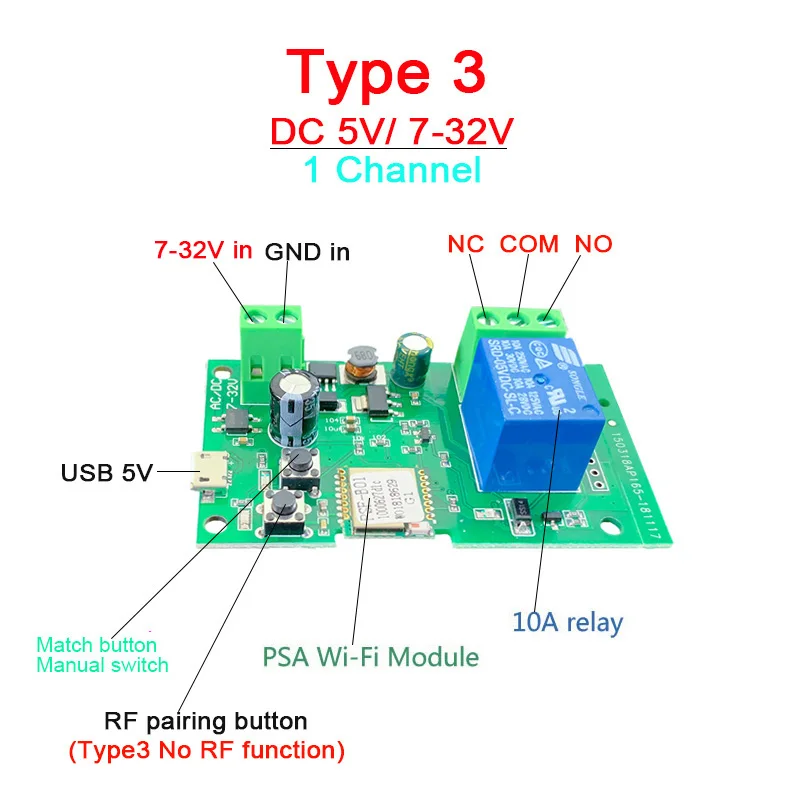

Тип 1,2,3,4:Размер: 70,5*27,4*23 мм

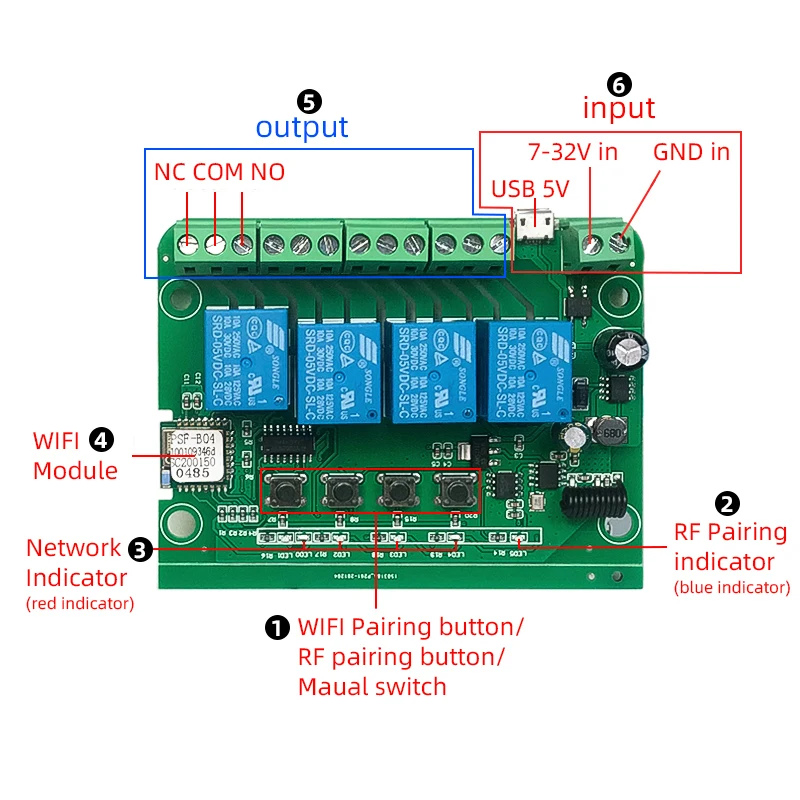

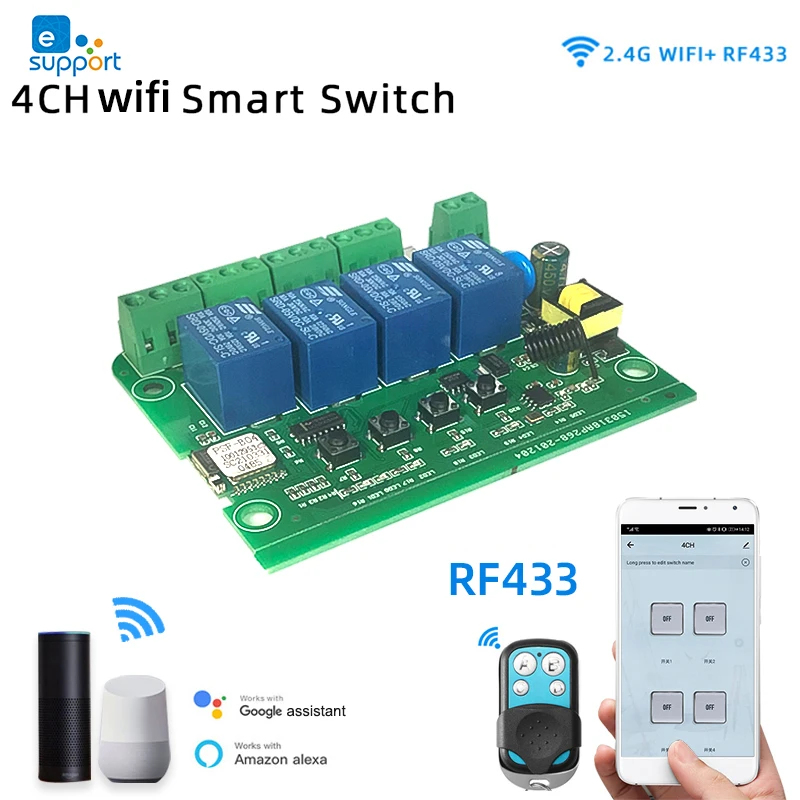

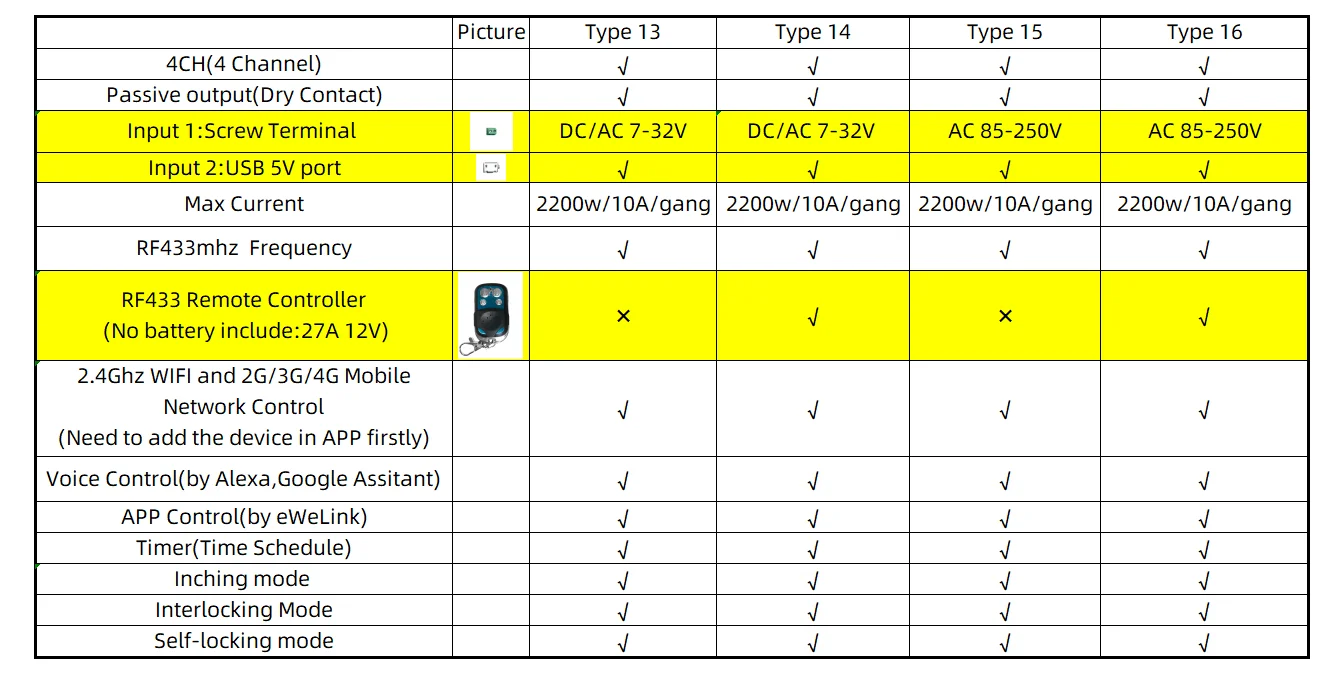

4 Модуль каналов обзор

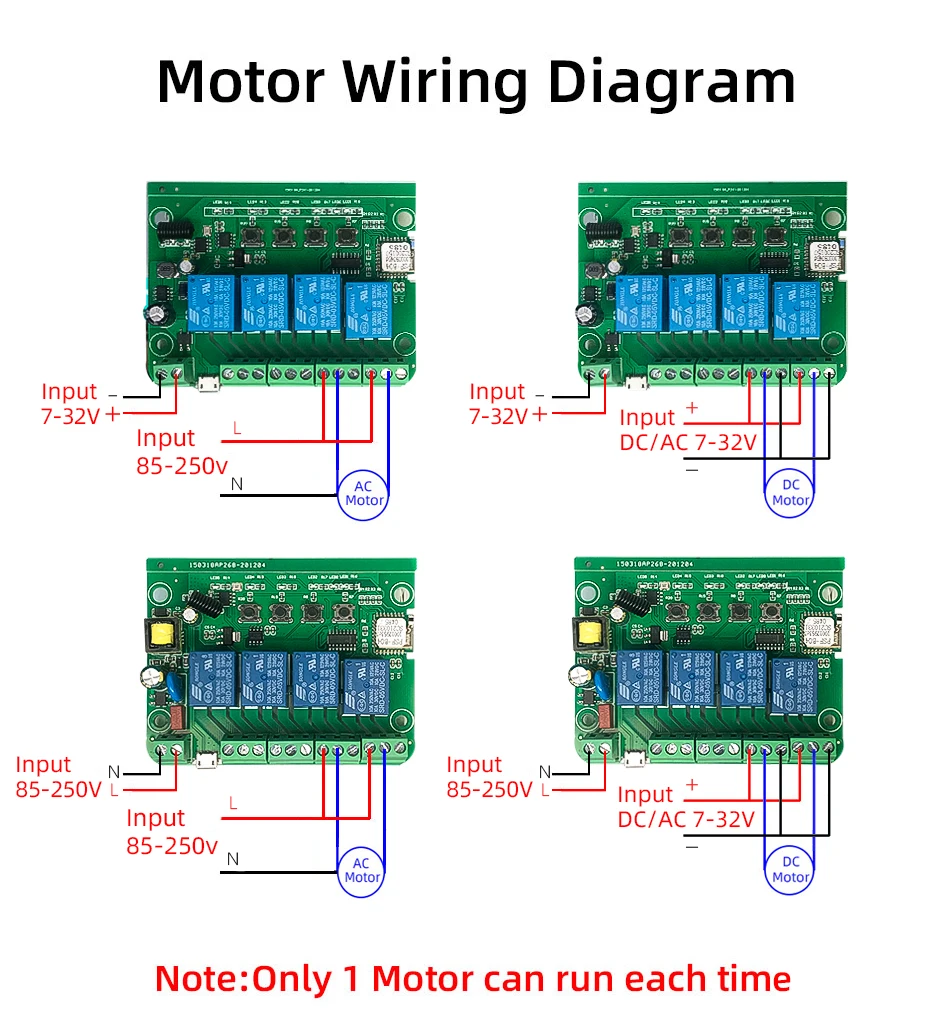

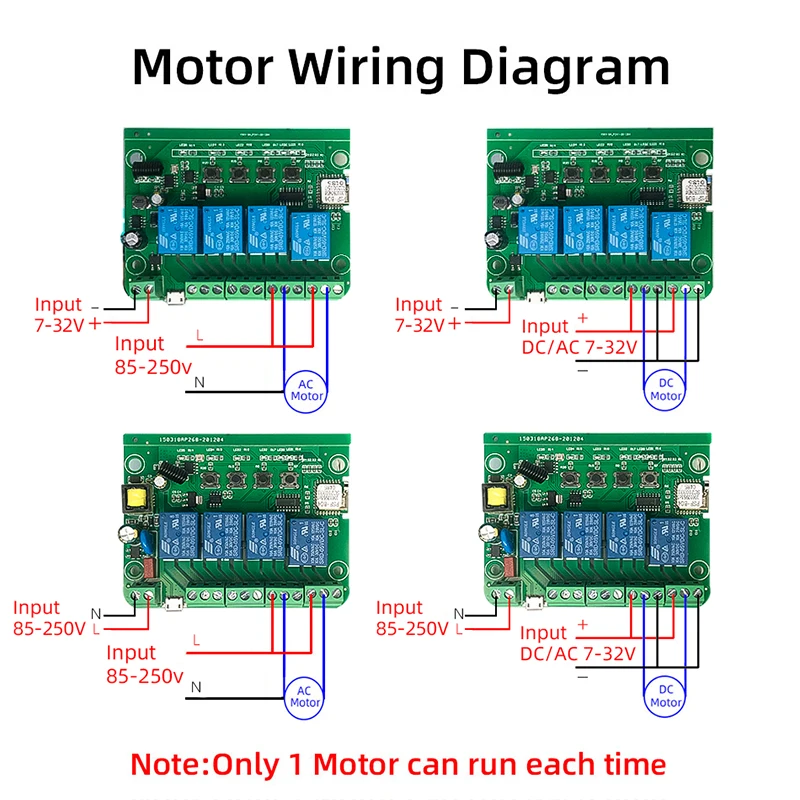

Использование для: дистанционно включать свет AC/DC мотор, RF433 пульт дистанционного управления и т. Д.

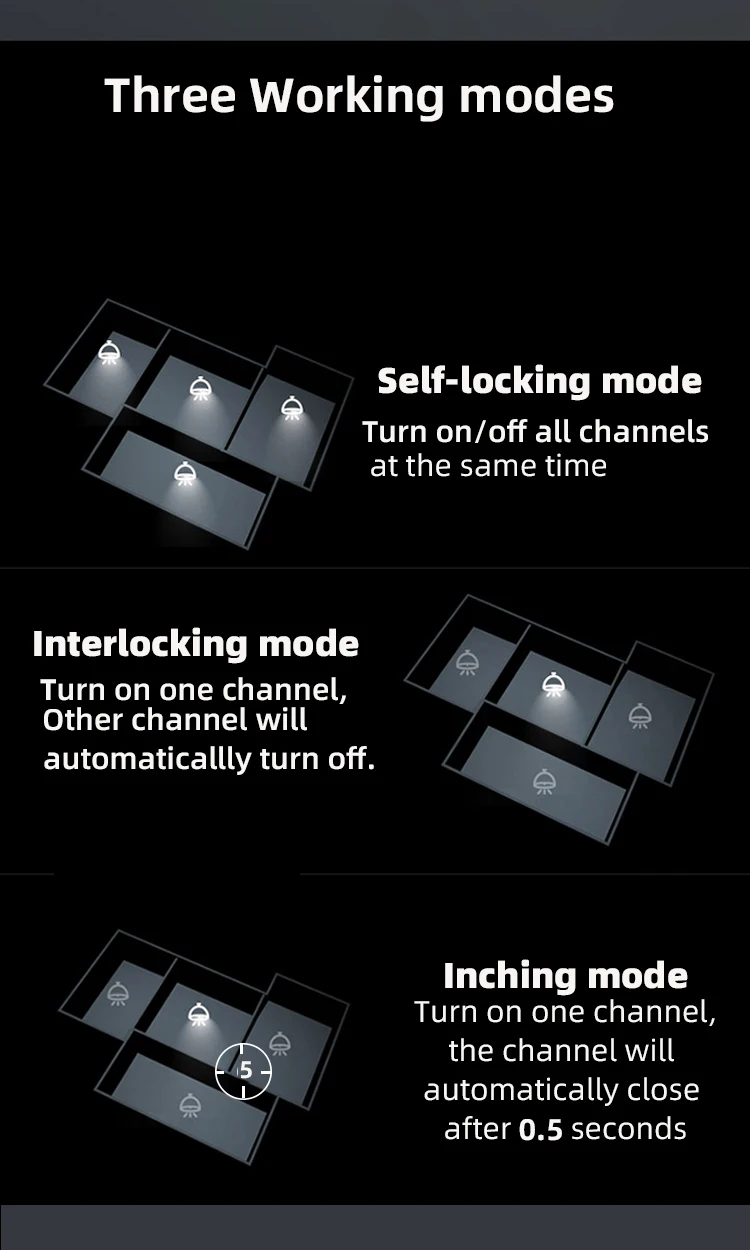

Три режима работы

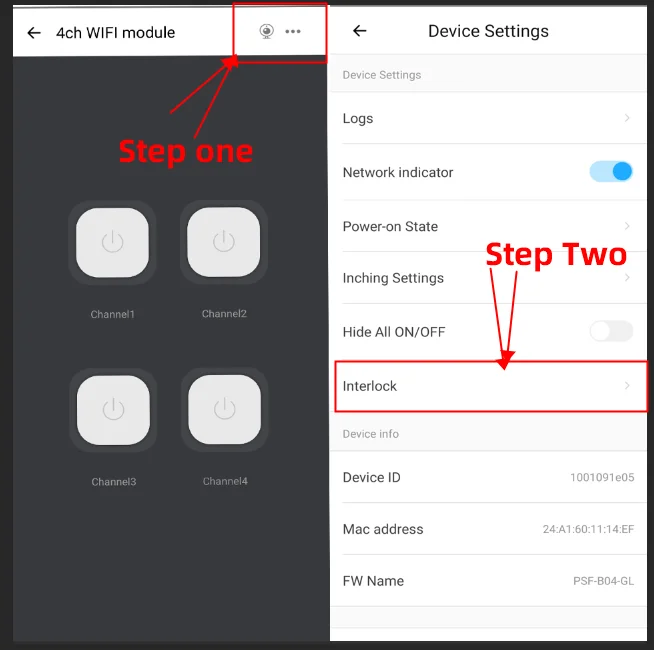

Автофиксацией/шаговым управлением режим: Включите любого канала, канал автоматически закроется после 0,5 секунд. Другой канал аналогичен каналу.Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.Режим блокировки: Включите любой канал, другие каналы будут выключены автоматически.

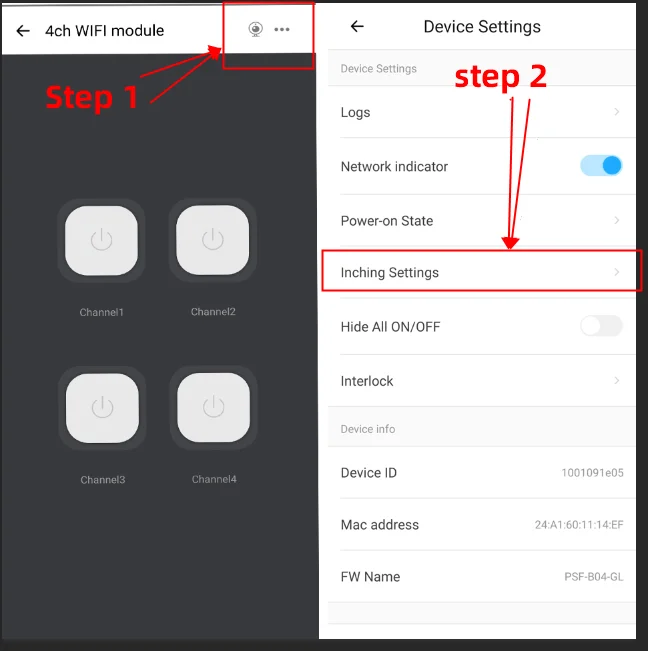

Как установить режим инчинга в приложении?
