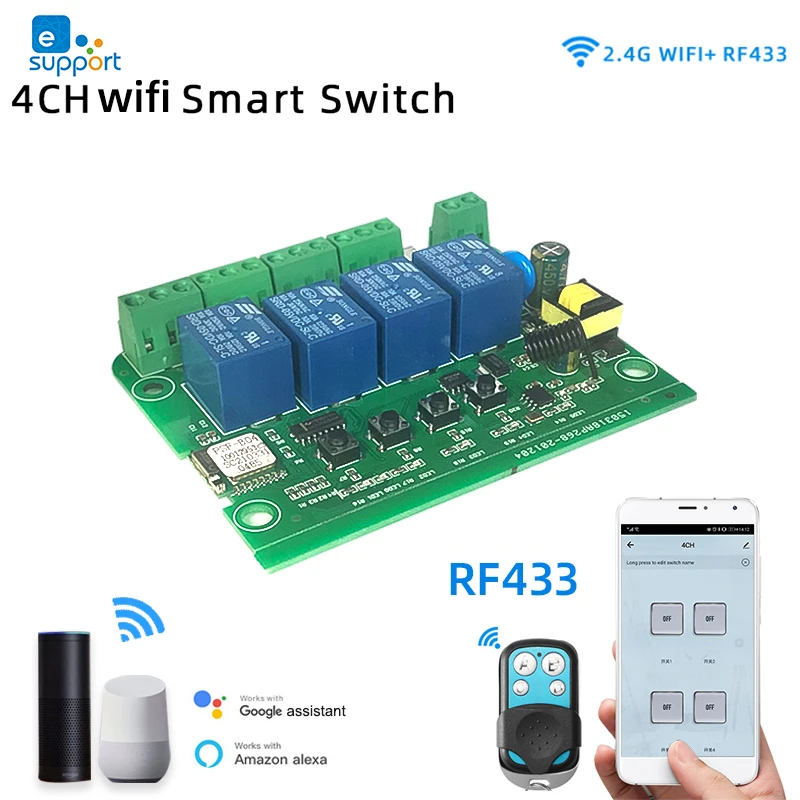

Модуль интеллектуального переключателя Wi-Fi 4CH, контроллер двигателя, DC5V 12V 32V,7-32V,AC110V 220V,85-250V,RF433, 4-канальное реле для Alexa Google Home

Примечание

1. Реле имеет пассивный выход (сухой контакт), независимо от того, сколько напряжения вы подаете на входе, выход не имеет напряжения питания (за исключением того, что входной и выходной разъемы имеют одинаковый источник питания), вам также потребуется источник питания на выходе.2. Источник питания на входе может заставить печатную плату работать. Если вы не подаете питание на выходе, подключенное устройство не сможет работать.3. Максимальный ток: 10 А/группа

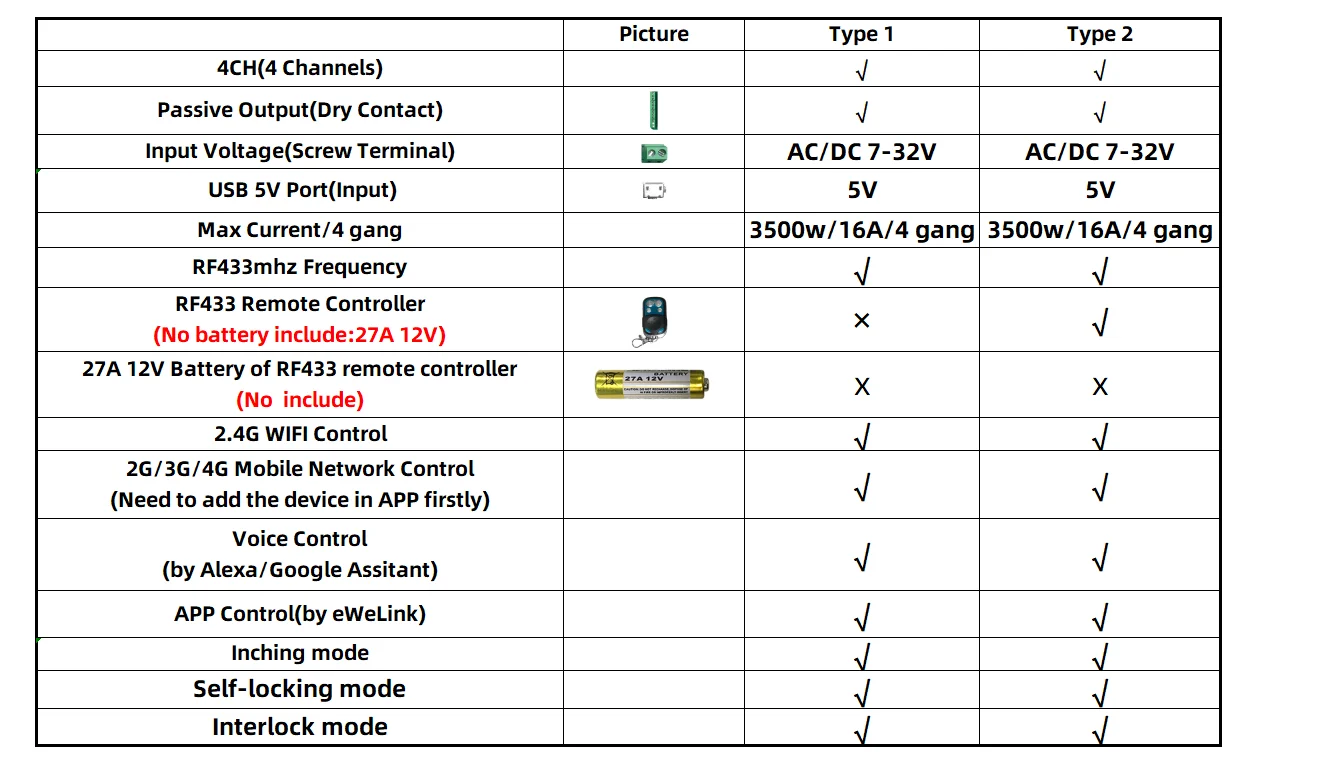

Тип 1 и тип 2

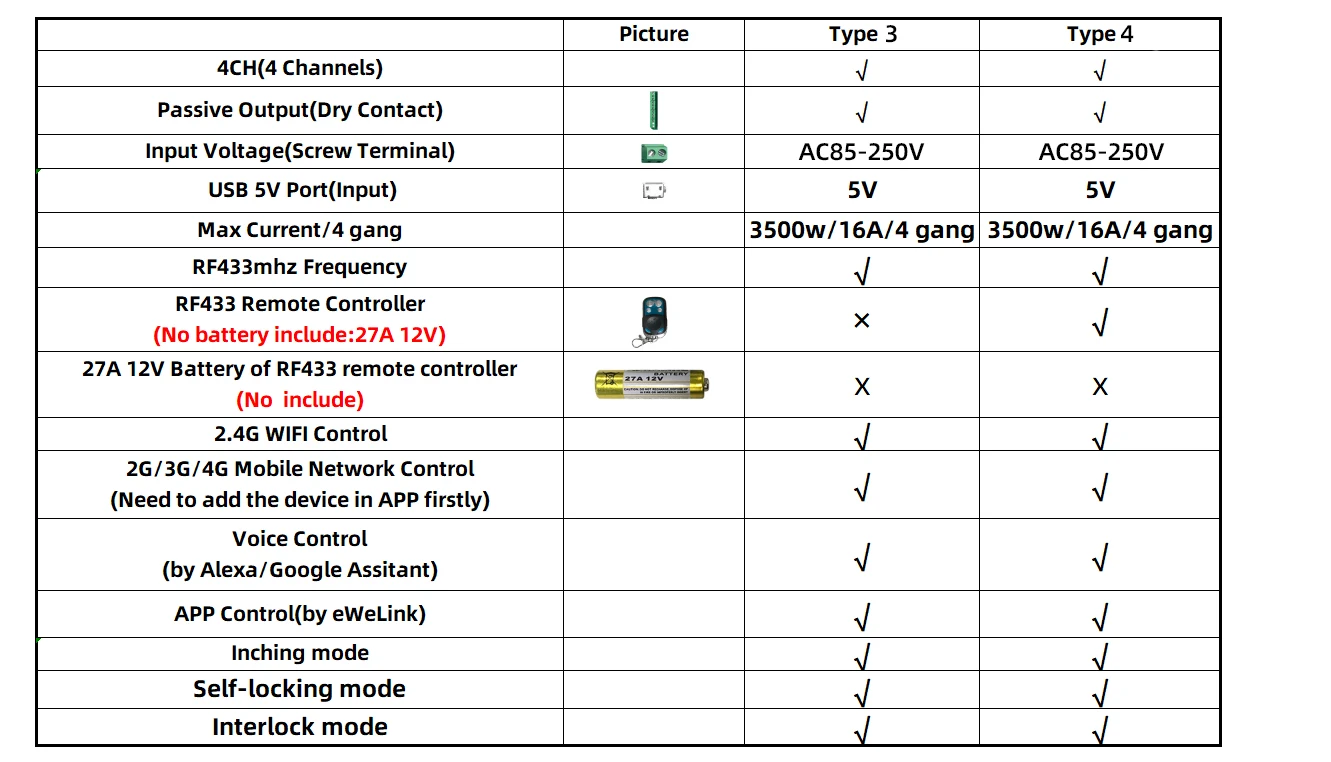

Тип 3 и тип 4

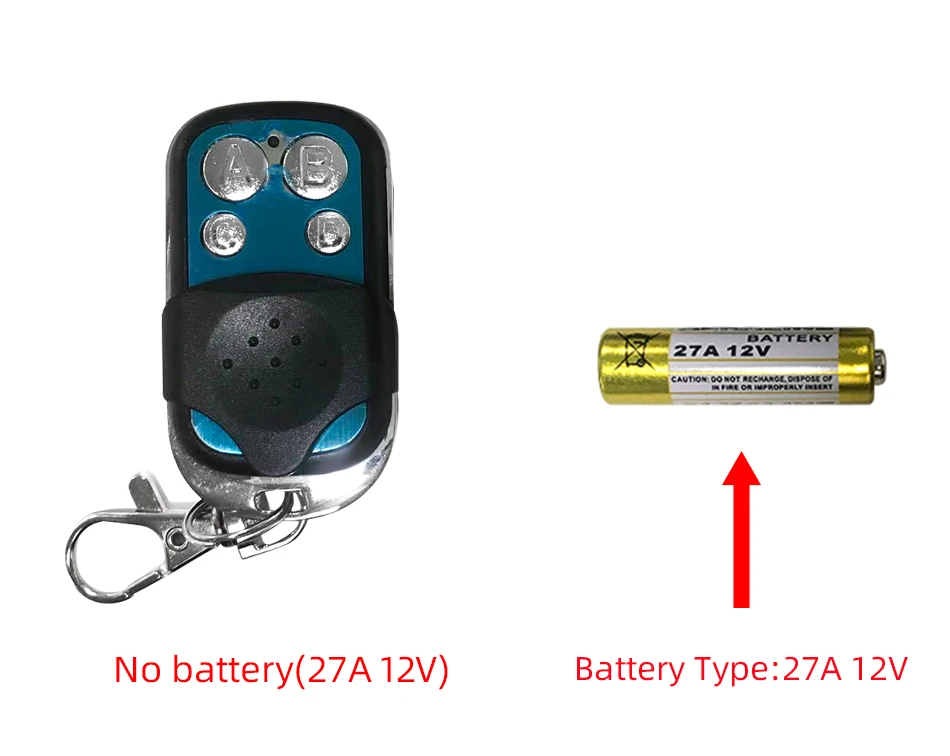

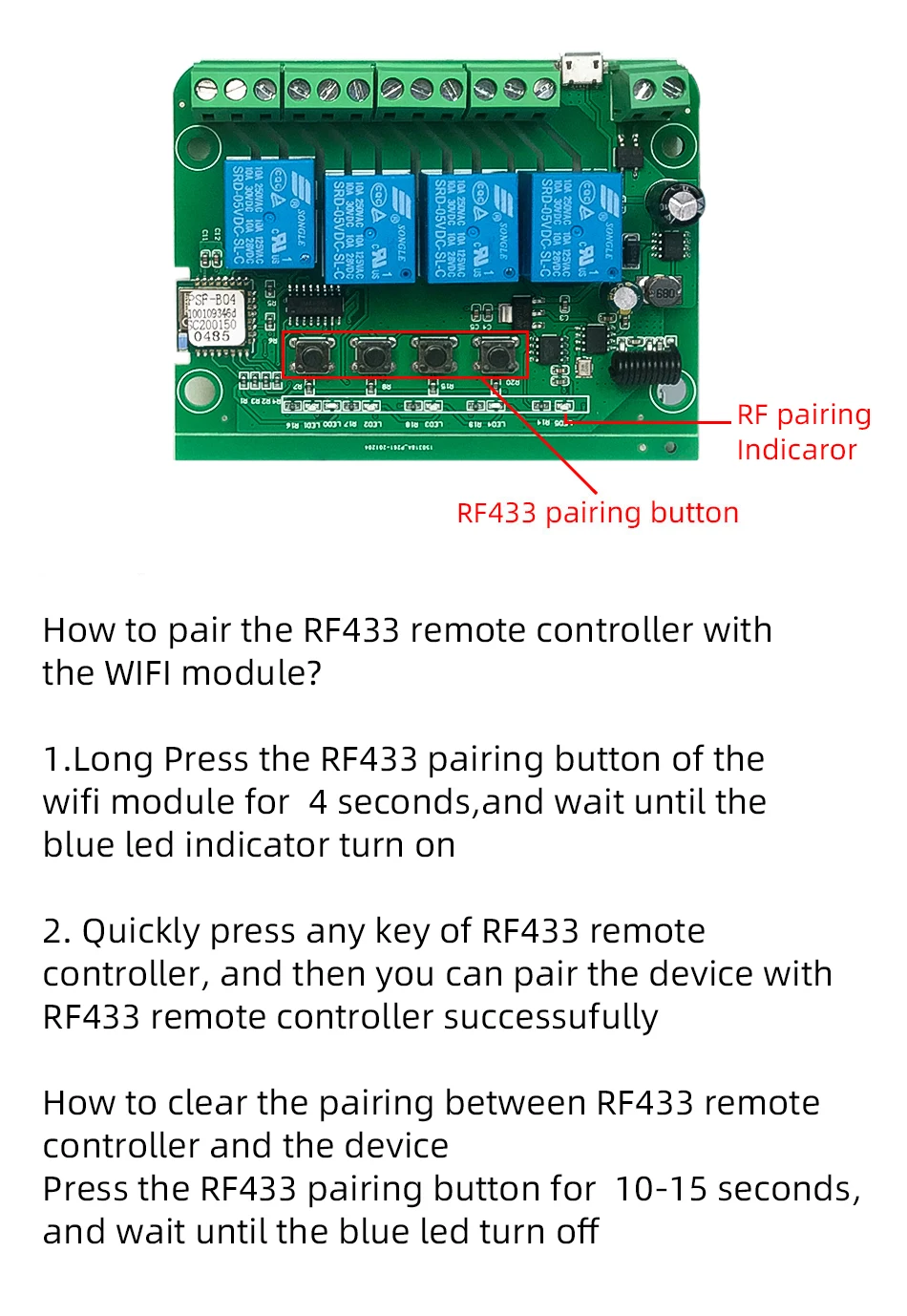

Батарея пульта дистанционного управления RF433 в комплект не входит:27А 12В

Обзор

Применение светильник, лампа, двигатель постоянного тока, двигатель переменного токаЭтот 4-канальный модуль Wi-Fi может дистанционно включать/выключать и устанавливать расписание подключения бытовой техники через приложение eWeLink в любом месте и в любое время. Также он имеет три рабочих режима для использования в разных ситуациях.

3 режима работы

1. Режим ввода: Переключение на один канал, канал будет автоматически закрыт через 0,7 секунд. Другой канал такой же, как и канал.2. Самоблокировка: каждый канал можно включать/выключать отдельно. Вы можете включать/выключать все каналы одновременно.3. Режим блокировки: Переключение на любом канале, остальные каналы будут выключены автоматически. Одновременно можно включить только один канал.Если вам нужно изменить режим, вам нужно изменить его в приложении

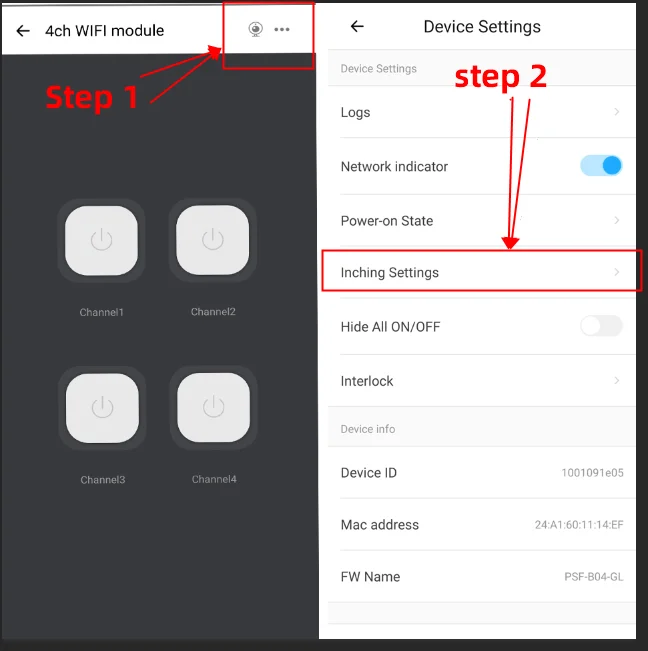

Как изменить время отключения

Если вам нужно изменить время установки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «настройки ввода», чтобы вы могли изменить время ввода в приложении.Время ввода Доступно только в режиме самоблокировки, диапазон времени составляет 2-3600 секунды.Если вы включите режим блокировки, вы не сможете изменить время установки.

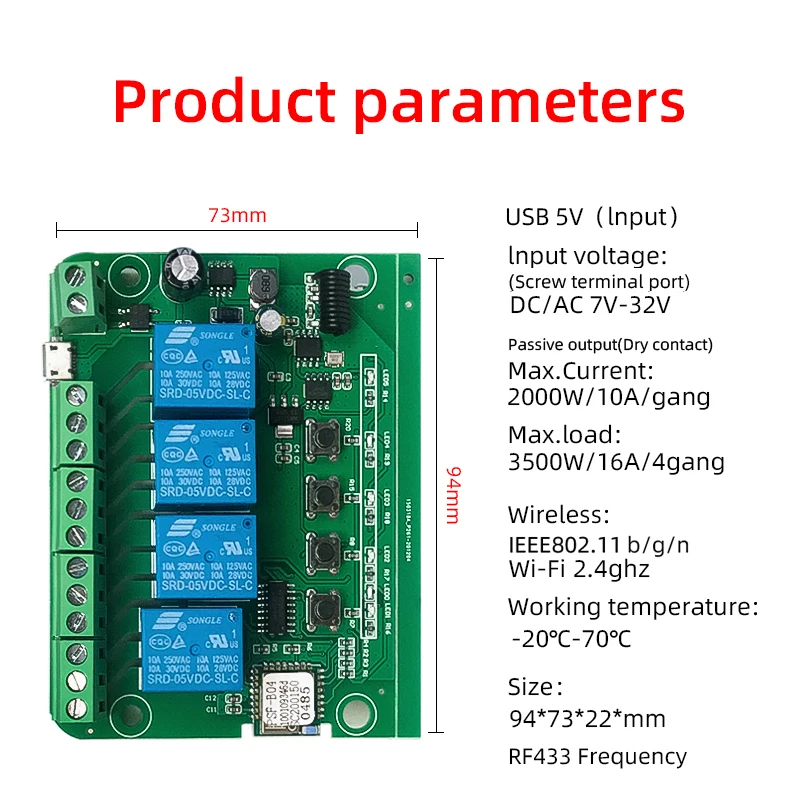

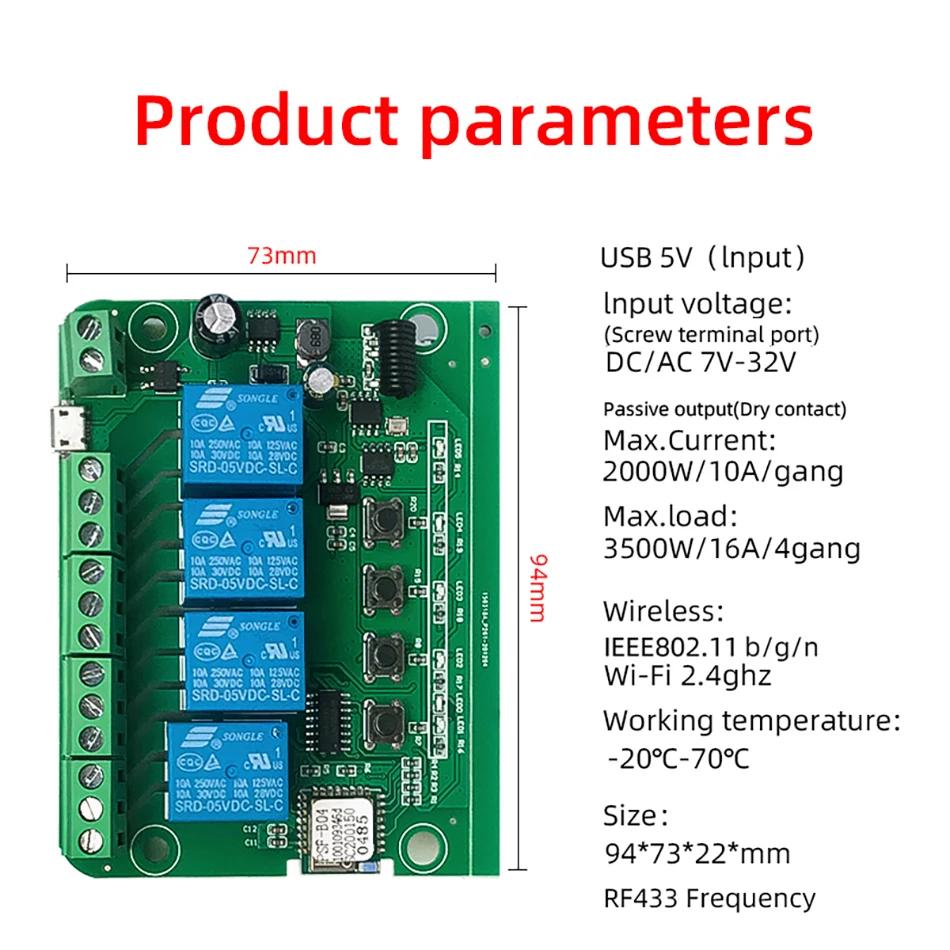

Параметры продукта

USB 5 В (вход)Входное напряжение (винтовой разъем) :DC/AC 7V-32VПассивный выход (сухой контакт)Макс. Ток: 2000 Вт/10 а/группаМакс. Нагрузка: 3500 Вт/16 а/4 группыБеспроводная связь: IEEE802.11 b/g/n,Wi-Fi 2,4 ГГцРабочая температура: -20 °-70Размер: 94*73 "22 * ммЧастота RF433

Особенности:

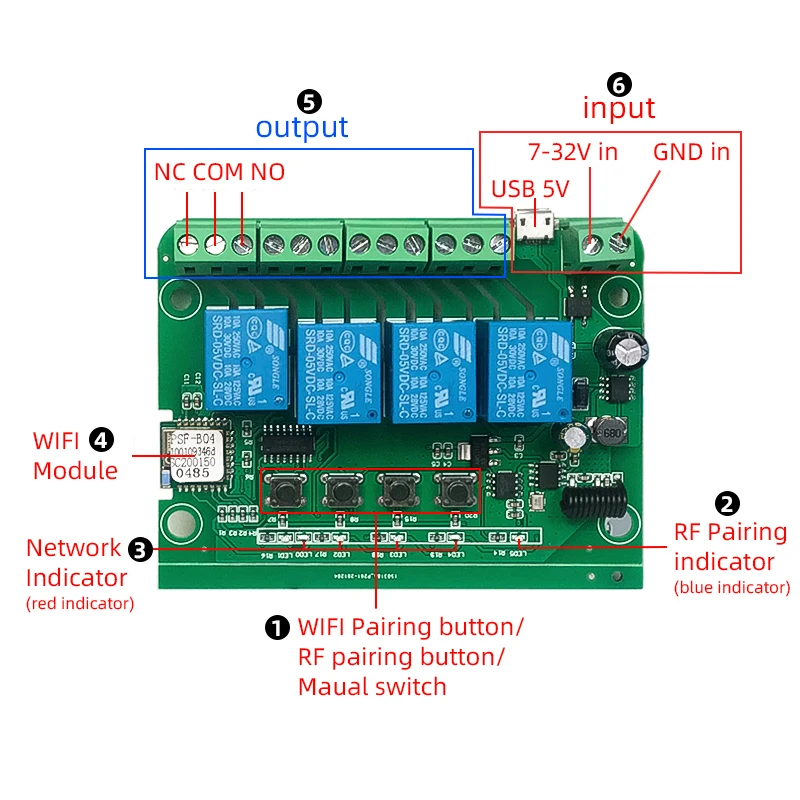

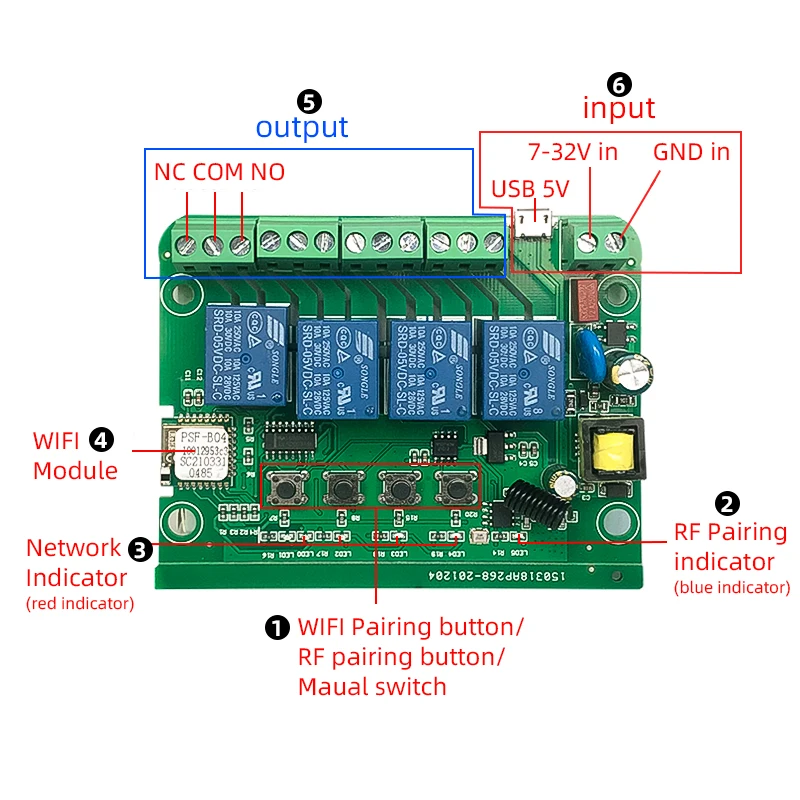

【Два входных порта 】Вы можете выбрать порт USB 5 В или порт винтовой клеммы для подачи питания на вход, чтобы плата pcb работала.【Сухой контакт/пассивный выход 】Независимо от источника питания на входе, на выходе нет напряжения(За исключением того, что вход и выход имеют одинаковый источник питания)Если вы не поставляете питание в выходном порту, подключенный бытовой прибор не может работать, вам также нужно подавать питание на выходе.【Тимер 】Подключаемые бытовые приборы можно автоматически включать/выключать в соответствии с графиком.Каждый канал может устанавливать разное расписание.

Различные способы управления модулем Wi-Fi

【Управление приложением 】Вы можете управлять подключенной бытовой техникой в приложении eWeLink в любом месте и в любое время. Например светильник, электрический чайник, электрическая рисоварка, электрическая занавеска и т. д.【 Управление RF433 】 модуль Wi-Fi поддерживает частоту RF433, и вы можете управлять модулем Wi-Fi с помощью пульта дистанционного управления RF433 МГц.【 2,4 ГГц Wi-Fi управление 】Вы можете управлять модулем в вашем смартфоне с помощью Wi-Fi 2,4 ГГц【Управление мобильной сетей】Как только вы добавите устройство в приложение через Wi-Fi 2,4 ГГц, вы сможете управлять устройством в своем смартфоне с помощью мобильной сети 2G/3G/4G.(Примечание: роутер должен быть онлайн, а модуль Wi-Fi должен находиться на близком расстоянии от маршрутизатора)【Голосовое управление 】Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление для включения/выключения подключаемой бытовой техники.[Контроль поделиться]Одним устройством можно управлять с помощью нескольких телефонов, вы можете поделиться модулем Wi-Fi с вашей семьей【Групповой контроль 】Одним телефоном можно управлять несколькими интеллектуальными устройствами. Вы можете добавить модуль Wi-Fi и другое интеллектуальное устройство в группе, и тогда все интеллектуальные устройства будут автоматически включаться/выключаться в специальное время.

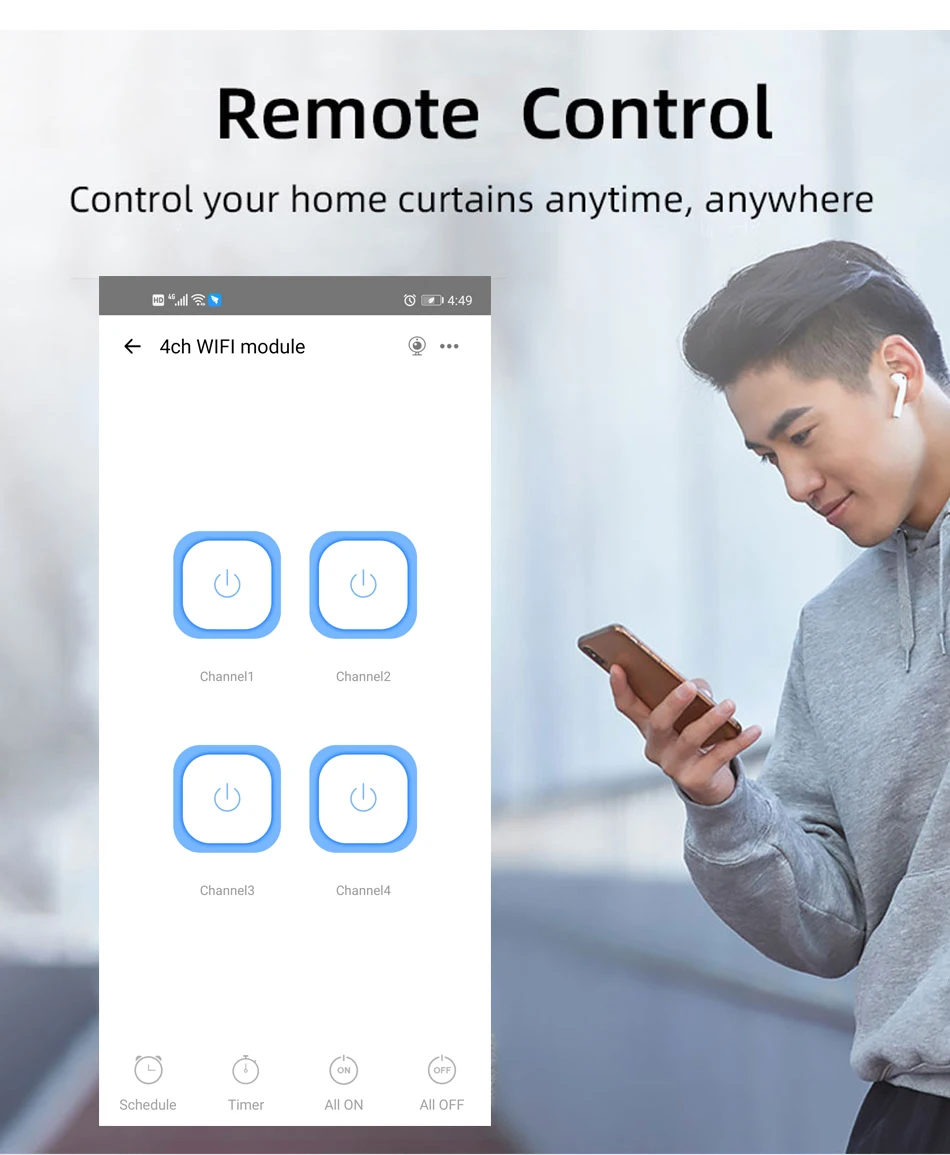

Управление через приложение

Вы можете управлять подключенной бытовой техникой в приложении eWeLink в любом месте и в любое время. Например светильник, электрический чайник, электрическая рисоварка, электрическая занавеска и т. д.

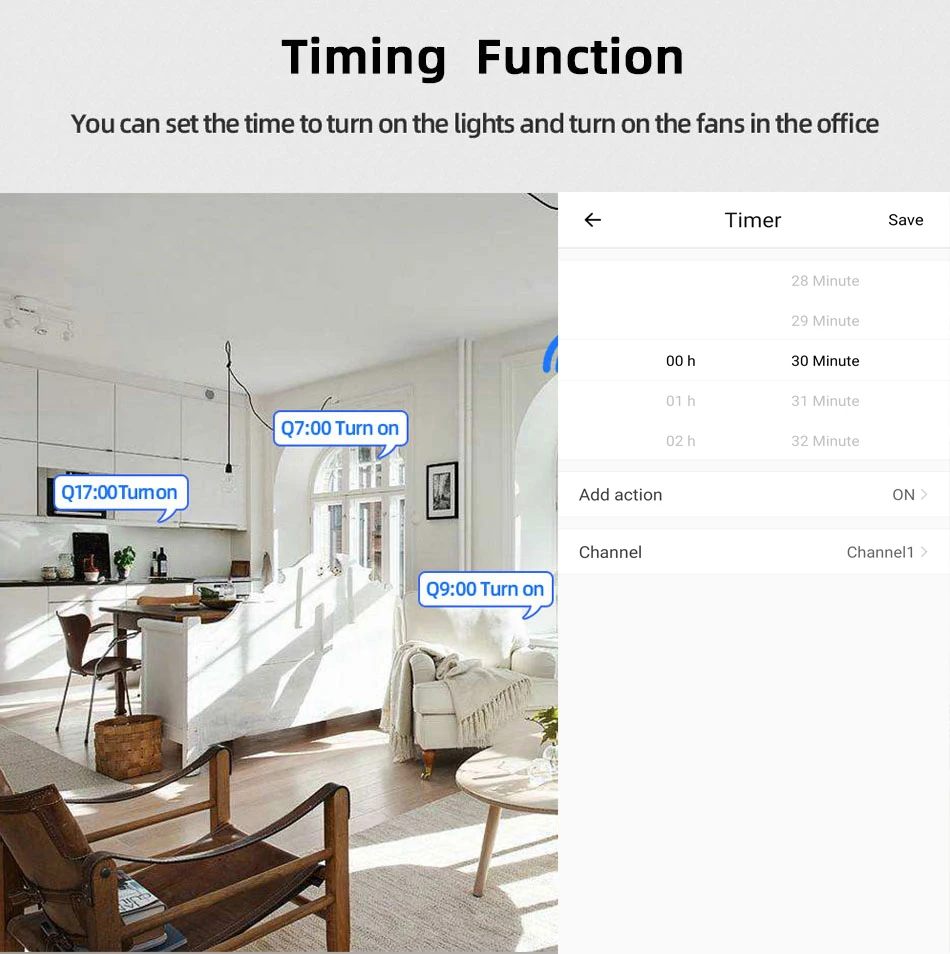

Таймер

Через приложение вы можете установить расписание времени для автоматического включения/выключения бытовой техники, такой как освещение, электрические шторы, вентиляторы для электрических штор. Так что вы можете наслаждаться высокотехнологичной жизнью.

Голосовой контроль

Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление для включения/выключения подключаемой бытовой техники.

Схема подключения

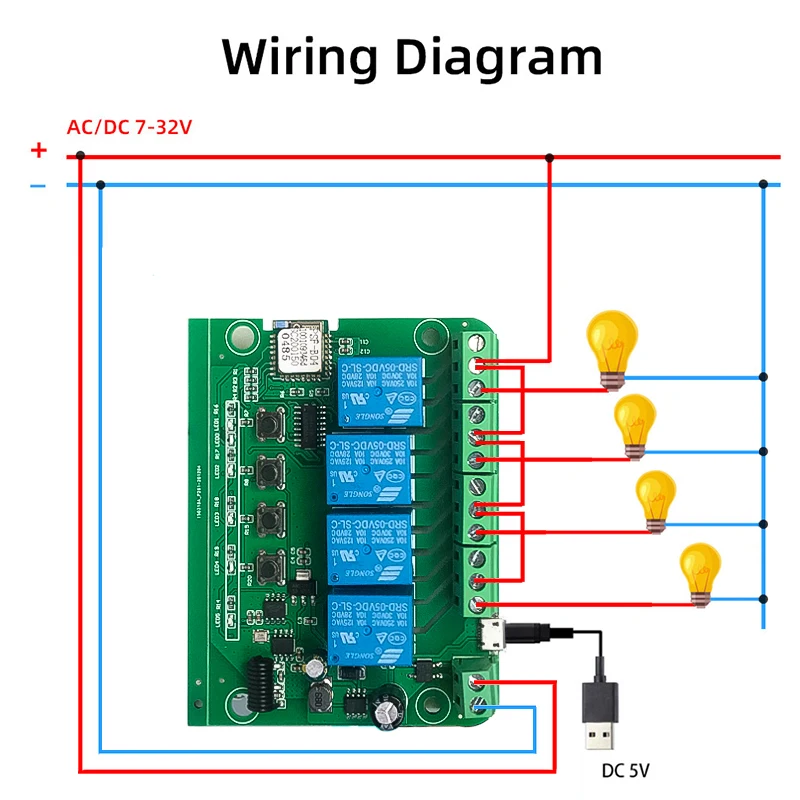

Схема подключения светильников/ламп

Как войти в режим inching

Если вам нужно изменить время установки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «настройки ввода», чтобы вы могли изменить время ввода в приложении.Время ввода Доступно только в режиме самоблокировки, диапазон времени составляет 2-3600 секунды.Если вы включите режим самоблокировки, вы не сможете изменить время установки.

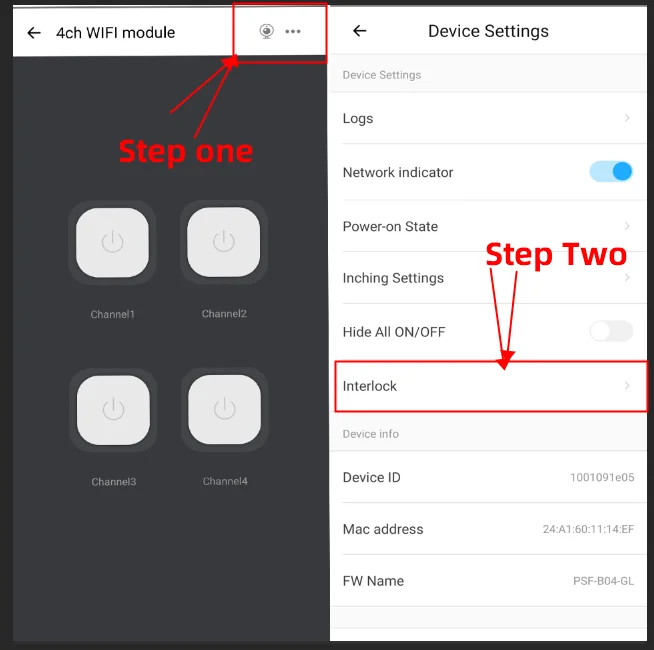

Как войти в режим самоблокировки

Если вам нужно изменить время установки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «Блокировка», чтобы вы могли войти в режим блокировки в приложении.

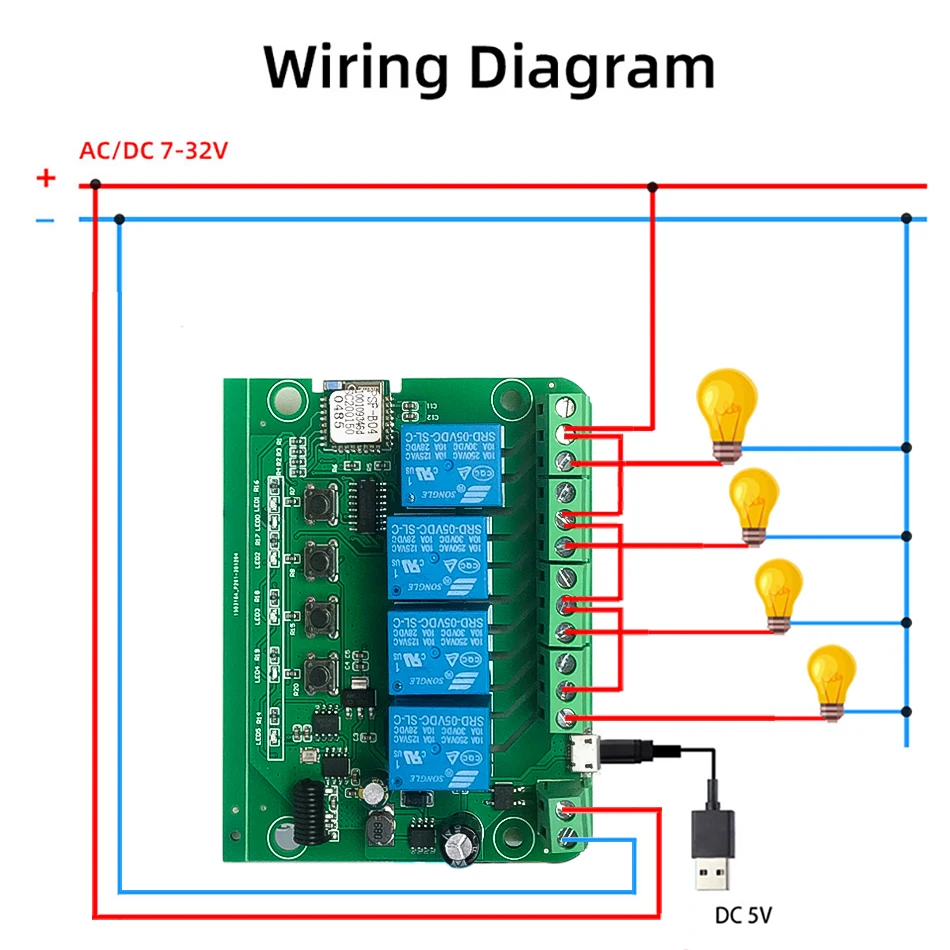

Схема подключения светильник/лампы

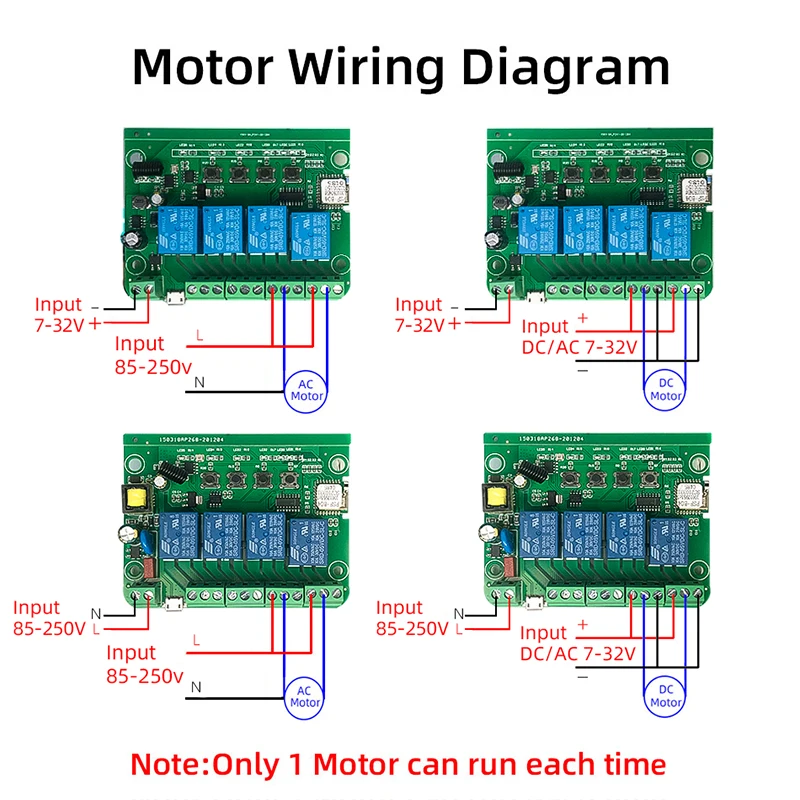

Схема подключения двигателя переменного и постоянного тока

Только один двигатель может работать каждый раз
