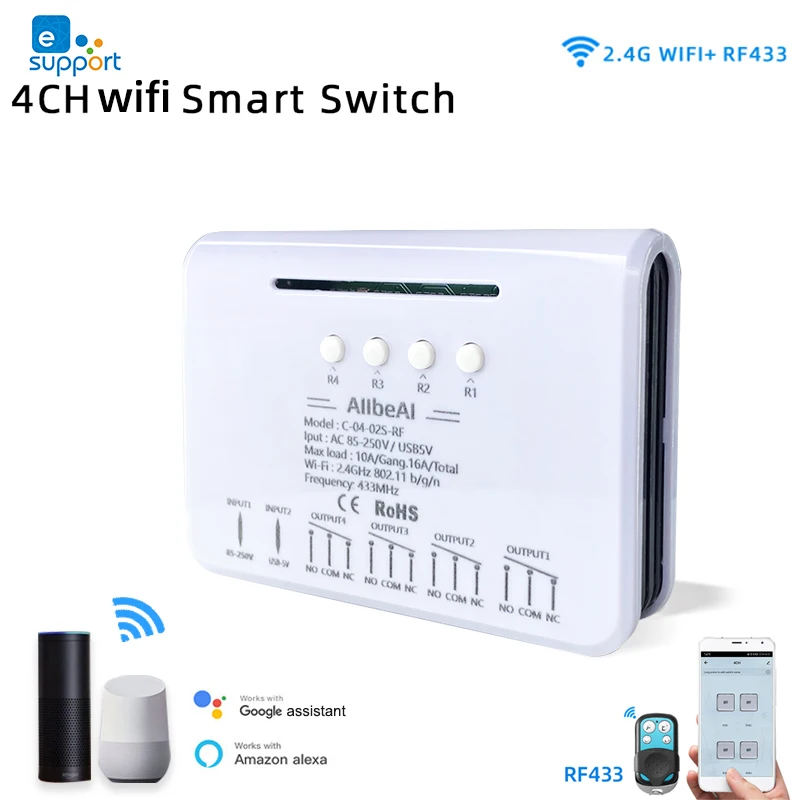

Умный 4-канальный коммутационный модуль eWeLink Wifi, контроллер двигателя, 12 В 32 В постоянного тока, 110 В 220 В переменного тока, 4-канальное импульсное реле, пульт Alexa Google RF433

Используется для

1. Удаленно дают импульсный сигнал для включения/выключения света, ламп и других бытовых приборов.2. Удаленно дают сигнал импульса для включения/выключения двери гаража, доступа к двери3. Удаленно дают импульсный сигнал для управления двигателем постоянного тока, двигатель переменного тока для вперед и назад

Примечание

Реле является пассивным выходом (сухой контакт), независимо от того, сколько напряжения питания вы поставляете на входе, выход не имеет никакого напряжения питания. Вам также необходимо поставить питание на выходе. Поэтому подключаемое устройство может работать.

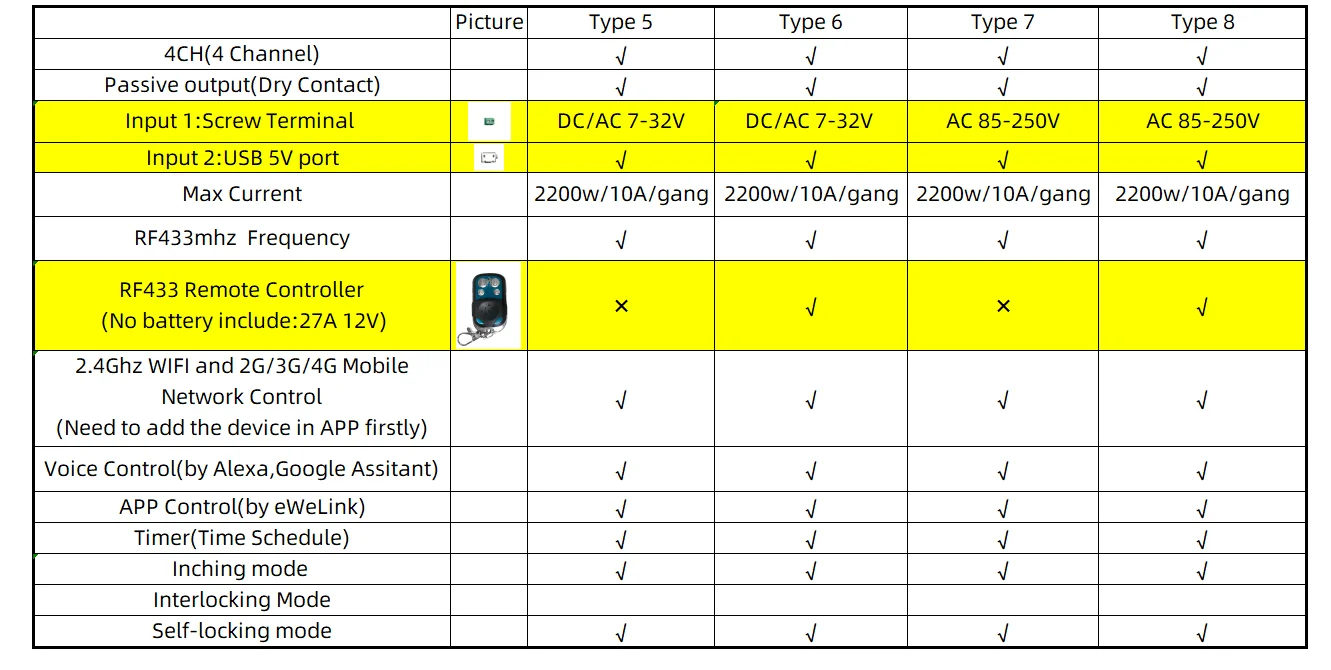

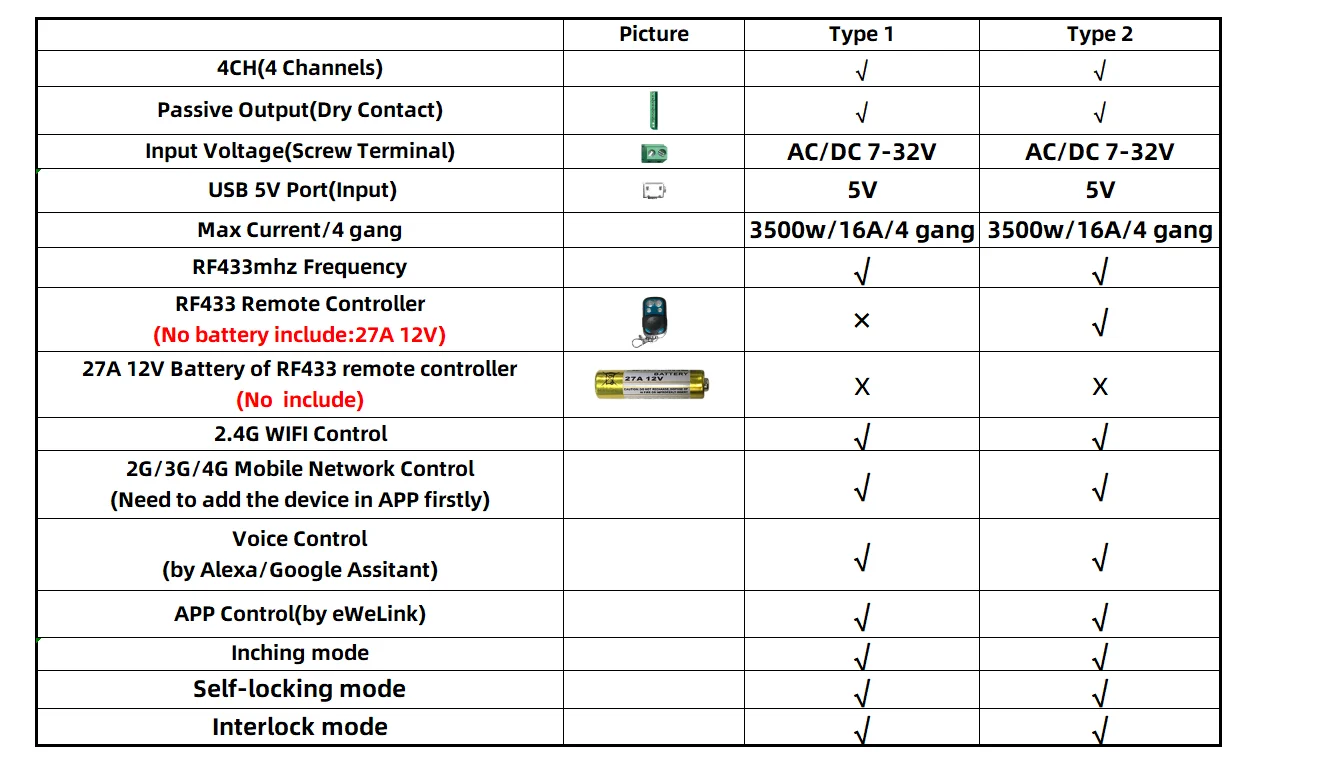

Тип 1, Тип 2

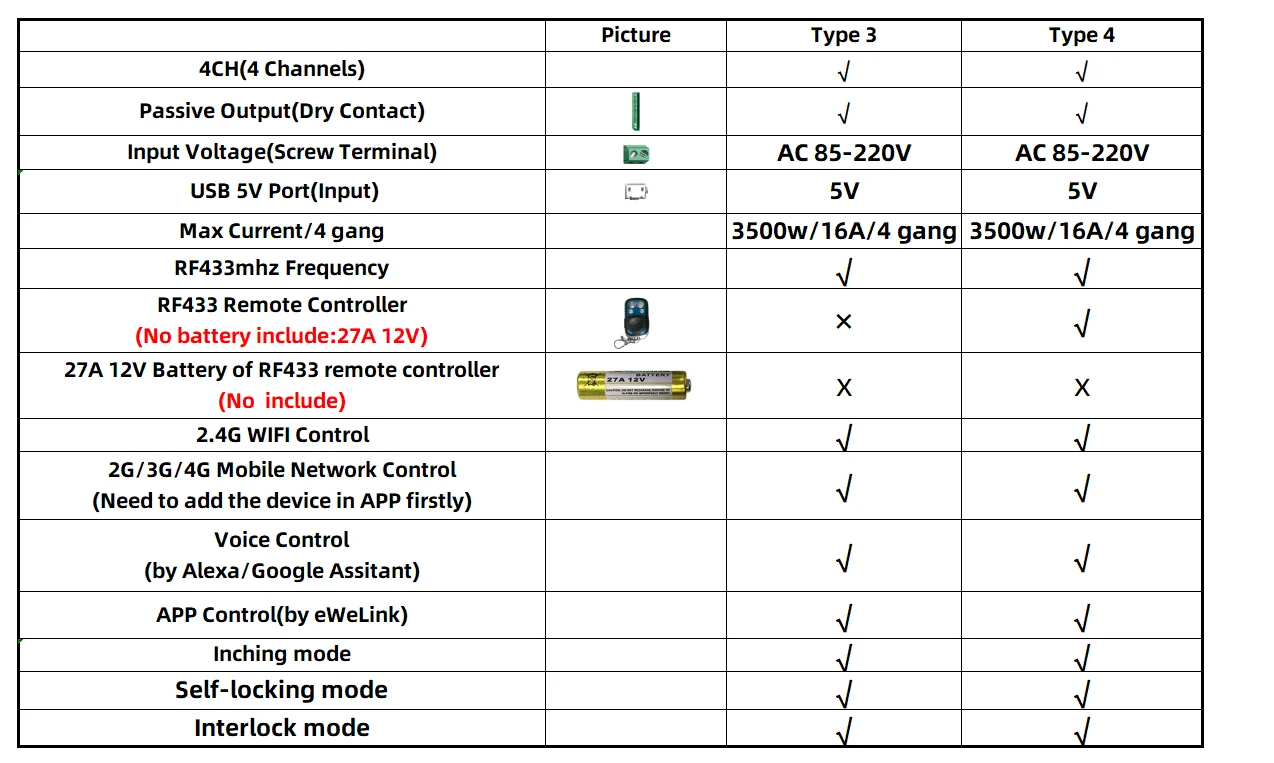

Тип 3, Тип 4

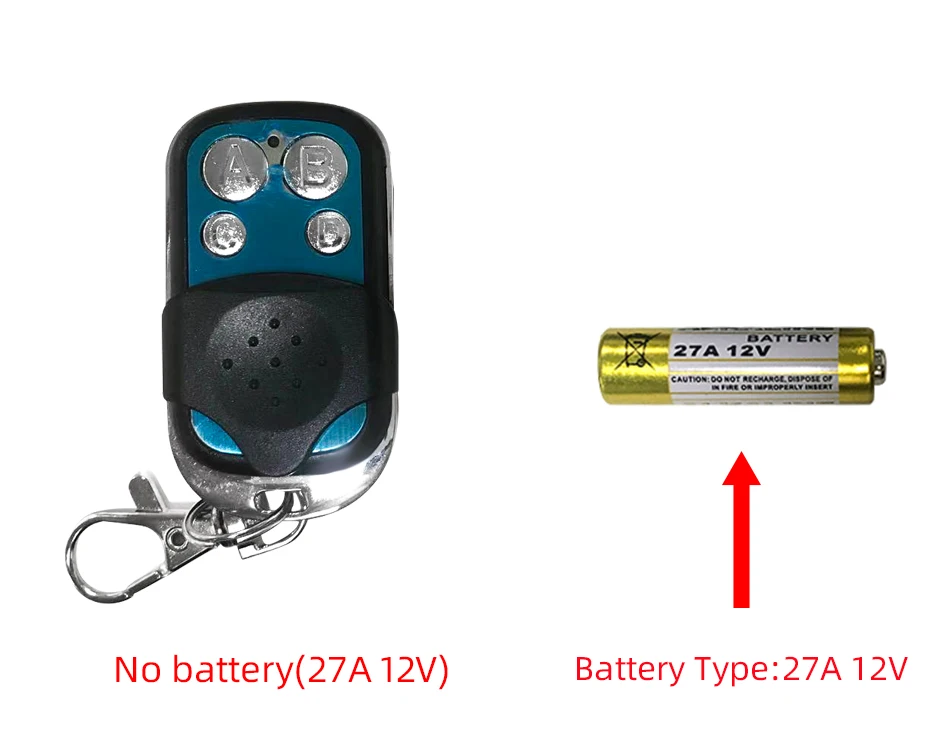

Пульт дистанционного управления RF433 не включает аккумулятор:27A 12V

Обзор

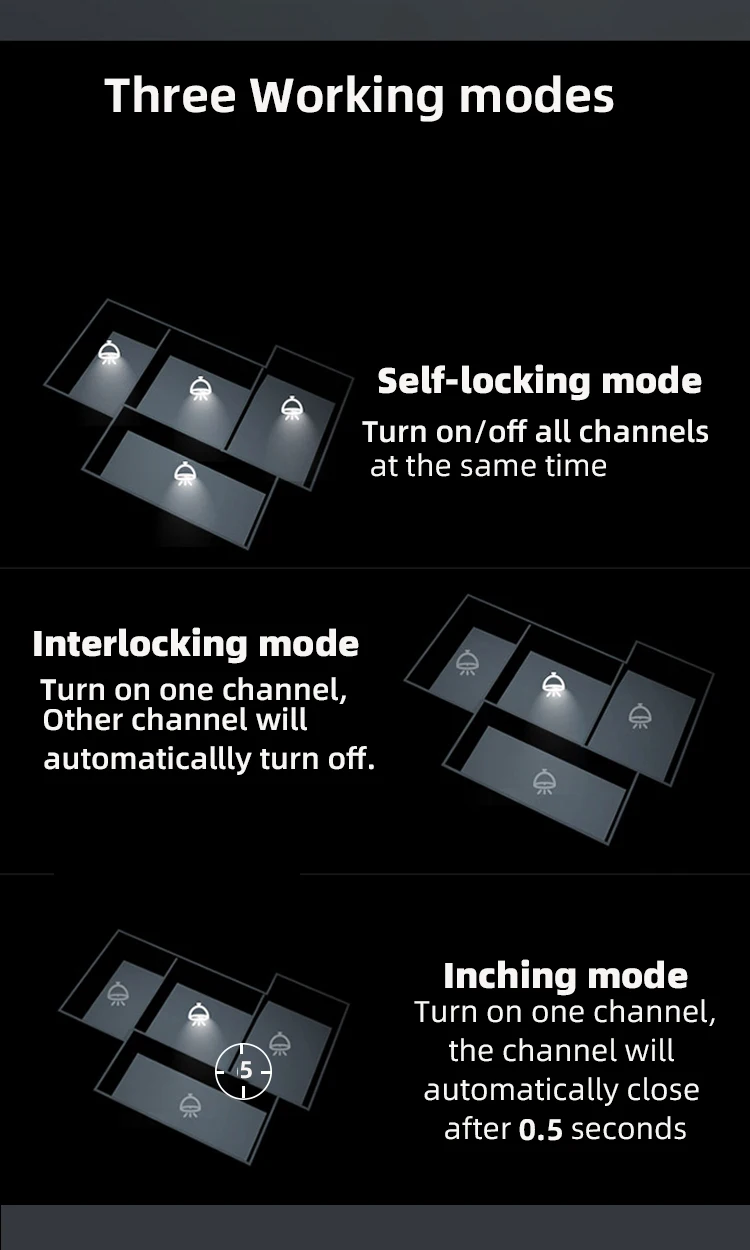

3 режима работы

1. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.2. Режим блокировки: Включите любой канал, другие каналы будут выключены автоматически. Только один канал может быть включен в то же время.3. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,7 секунд. Другой канал такой же, как и канал.Если вам нужно изменить режим, вам нужно изменить его в приложении

Особенности:

【Два входных порта 】Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.【Сухой контакт/пассивный выход 】Независимо от источника питания на входе, на выходе нет напряжения(За исключением того, что вход и выход имеют одинаковый источник питания)Если вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.【Timer】Подключаемые бытовые приборы могут автоматически включаться/выключаться в соответствии с расписанием времени.Каждый канал может устанавливать разное время.

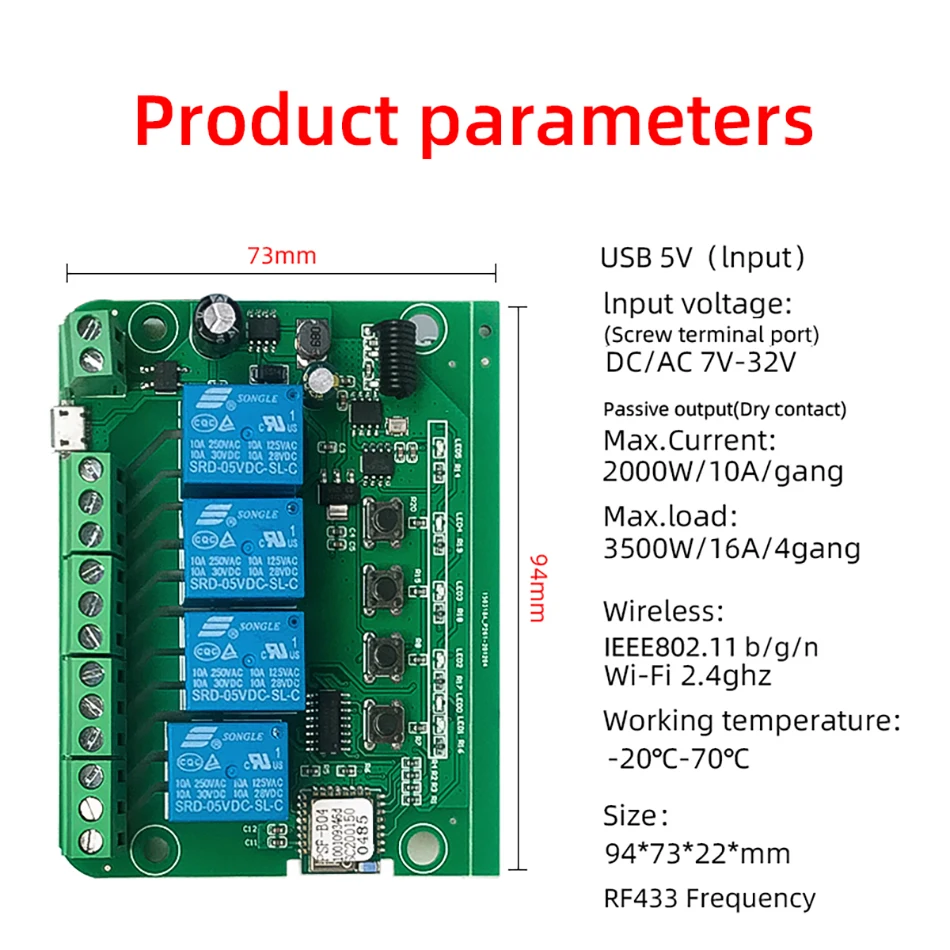

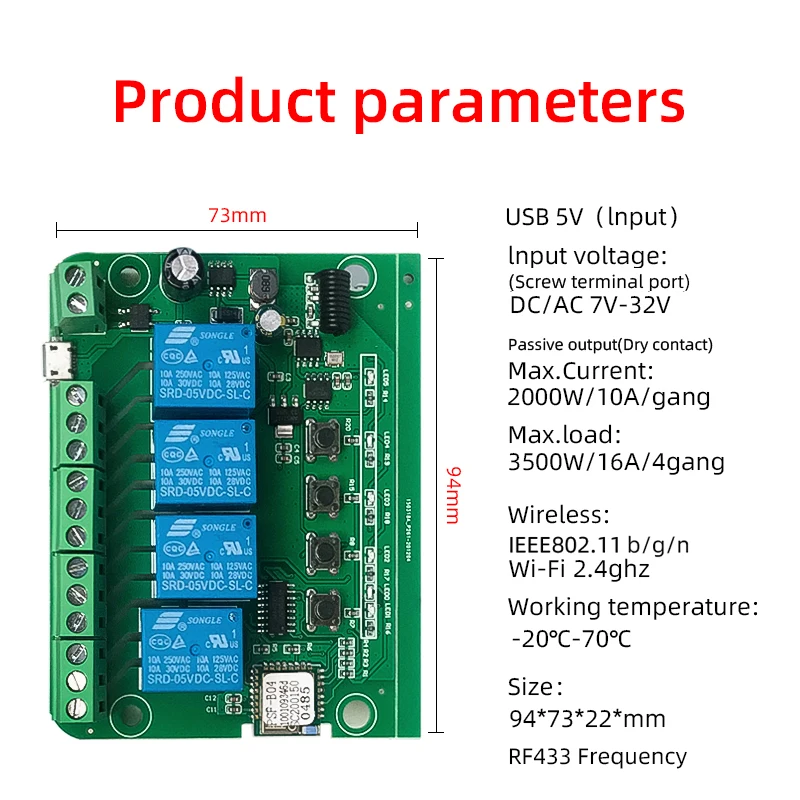

Параметры продукта

Вход 1:USB 5 ВВход 2: (винтовой клеммный порт): постоянный ток/переменный ток 7-32 В или AC85-250VНет, NC,COM пассивный выход (сухой контакт)Макс. Ток: 2000 Вт/10А/бандаМаксимальная нагрузка: 3500 Вт/16А/4 комплектаБеспроводной: IEEE802.11 b/g/n,Wi-Fi, 2,4 ГГцРабочая температура: -20 °-70 ℃Частота RF: RF433mhzРазмер: 94*73 "22 * мм

Различные способы управления WIFI модулем

【Контроль приложения 】Вы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.【 RF433 управление】Модуль WIFI поддерживает частоту RF433, и вы можете управлять модулем WIFI с помощью пульта дистанционного управления RF433mhz.【Управление для мобильного телефонаКогда вы выходите на улицу или в домашних условиях, вы можете управлять устройством в вашем смартфоне 2G/3G/4G сети мобильной связи с тактовой частотой 2,4 WI-FI.(Примечание: роутер должен быть onlinet. Wi-Fi модуль должен держать близкое расстояние с маршрутизатором и WIFI модуль должен онлайн в приложении Tuya Smart Life)【Голосовое управление 】Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.【Share Control】Одно устройство может управлять несколькими телефонами, вы можете поделиться модулем Wi-Fi с вашей семьей【Групповое управлениеОдин телефон может управлять несколькими смарт-устройствами. Вы можете добавить модуль Wi-Fi и другие смарт-устройства в группу, а затем вы можете включить/выключить все смарт-устройства во время samel.

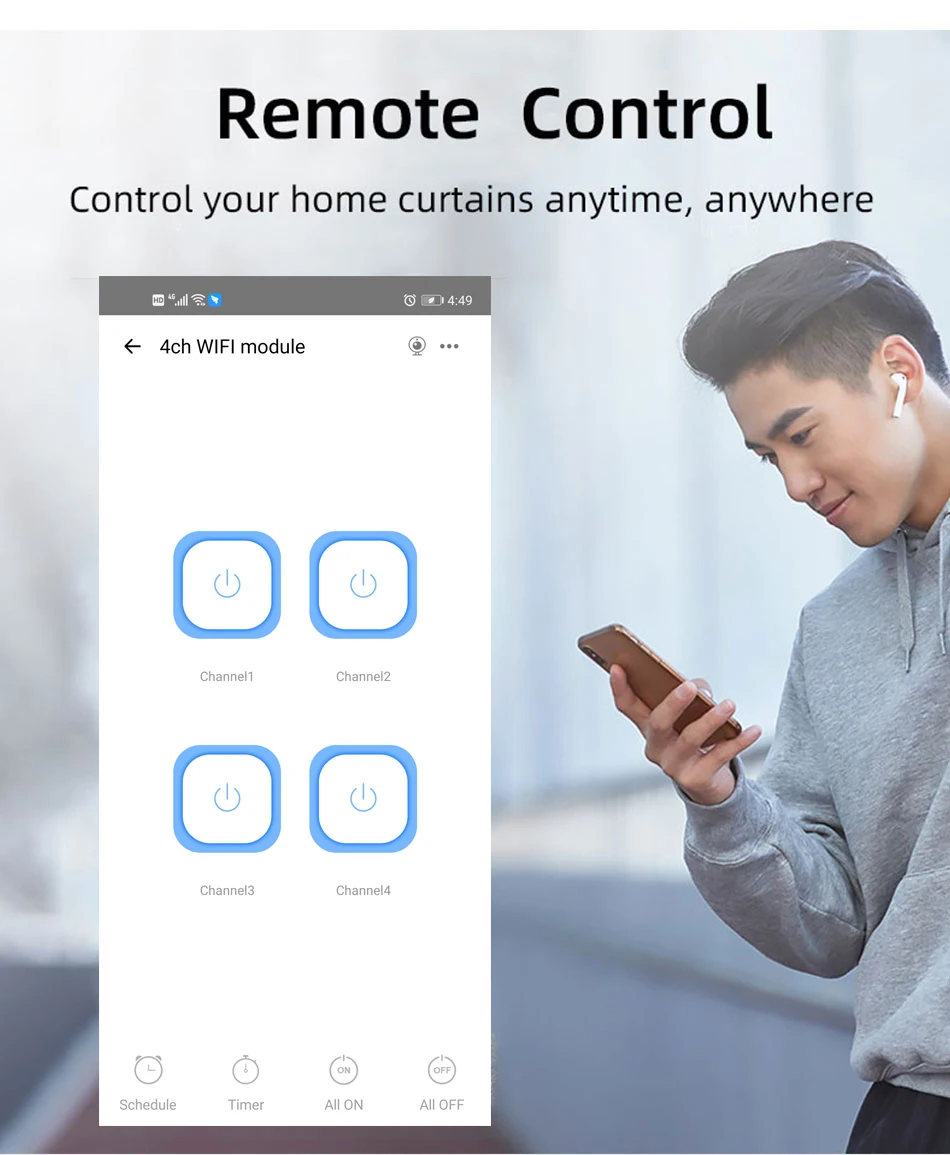

Управление приложением

Вы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.

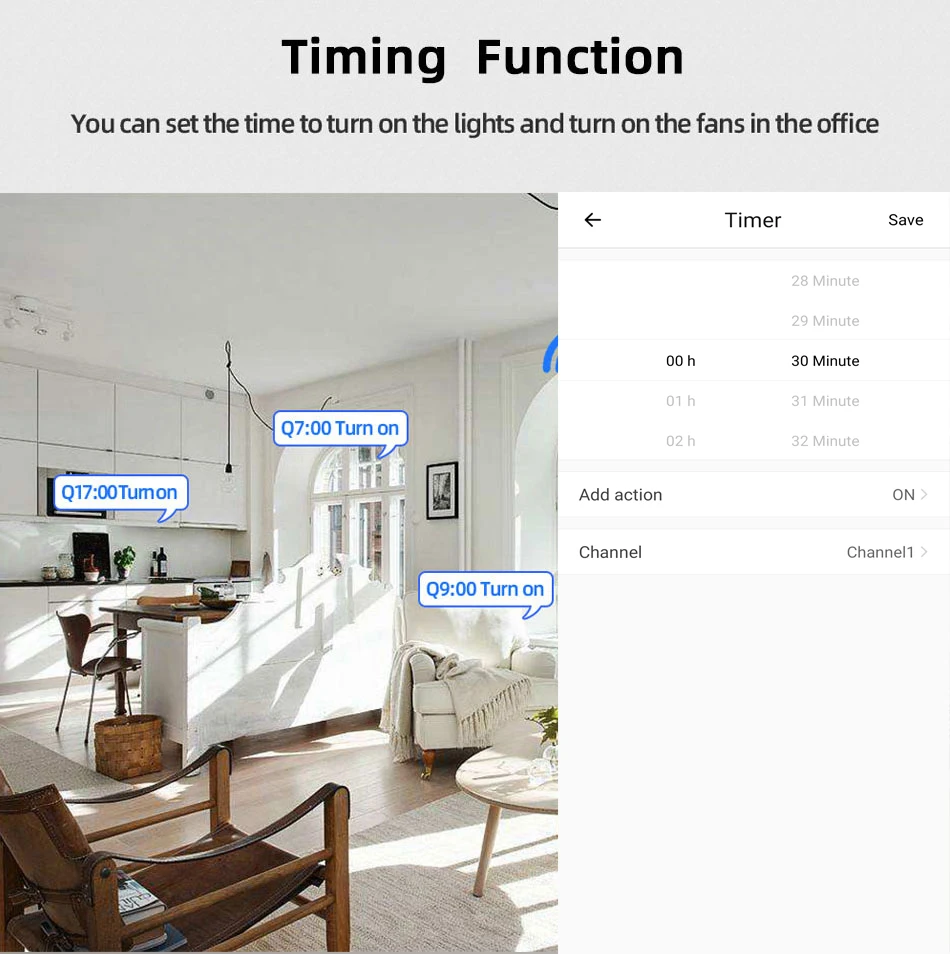

Таймер

С помощью приложения вы можете установить расписание времени для автоматического включения/выключения бытовых приборов, таких как лампы, электрические шторы, вентиляторы для электрических штор. Так что вы можете наслаждаться высокотехнологичной жизнью.

Голосовое управление

Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.

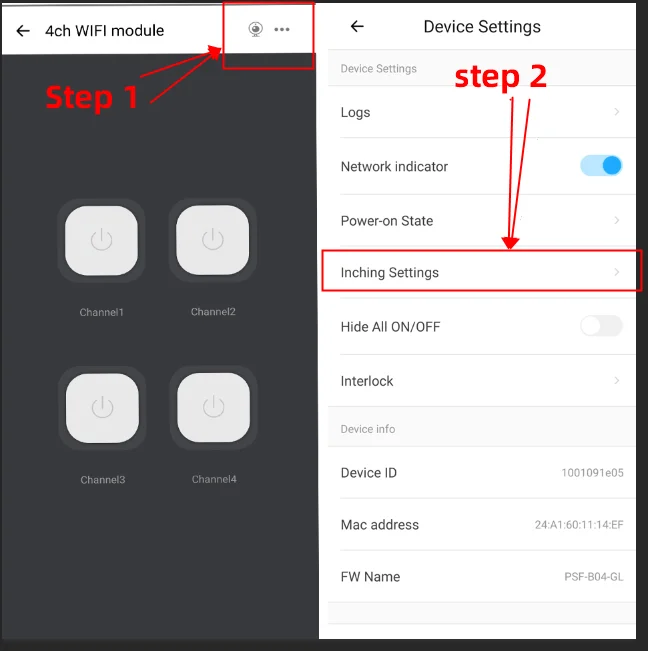

Как войти в режим инчинга

Режим работы по умолчанию-это режим самоблокировки.Если вам нужно войти в режим самоблокировки. Вам нужно открыть приложение, нажать кнопку «...» в правом верхнем углу и нажать «Настройка инширования», чтобы вы могли изменить время инширования в приложении.Время ввода Доступно только в режиме самофиксации, диапазон времени составляет 2-3600 секунд.Если вы включите режим самоблокировки во-первых, вы не можете изменить время инширования.

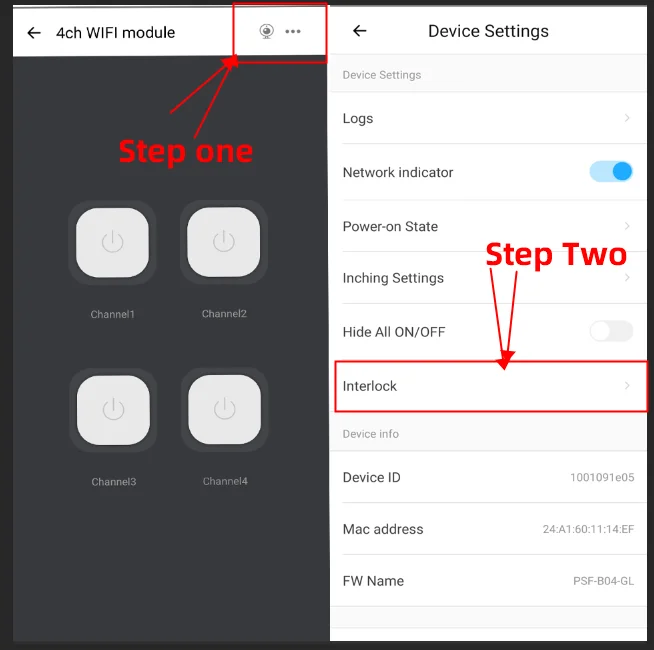

Как войти в режим блокировки

Режим работы по умолчанию-это режим самоблокировки.Если вам нужно войти в режим блокировки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «Блокировка», чтобы вы могли войти в режим блокировки в приложении.

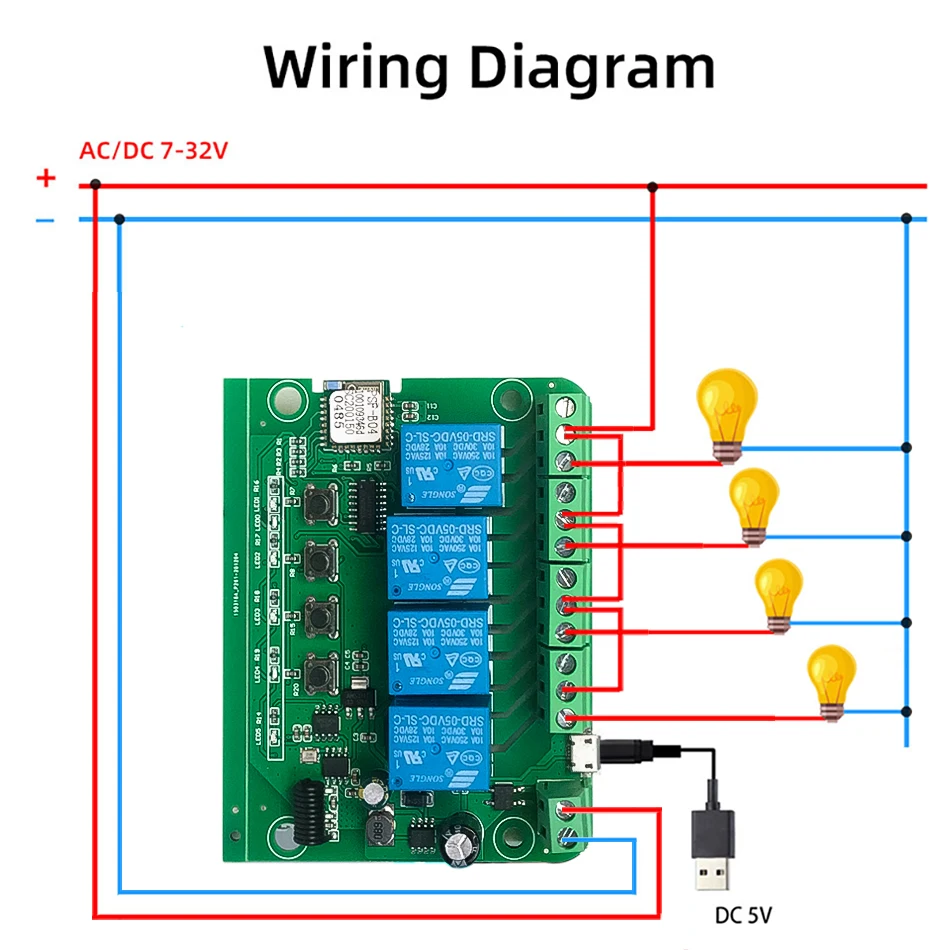

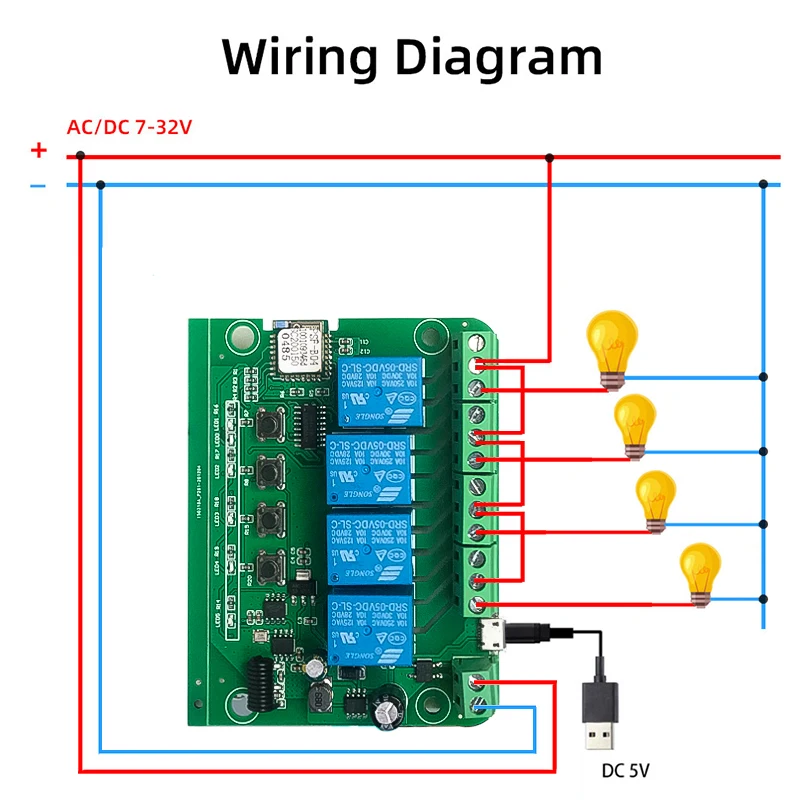

Схема проводки на светильник/светильник

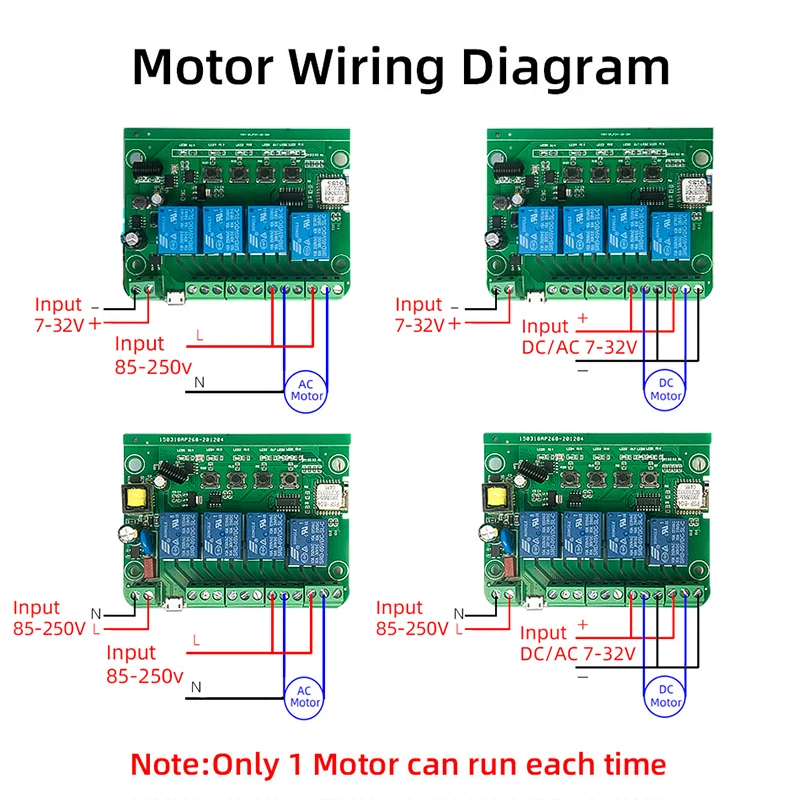

Схема проводки для электродвигателя переменного тока постоянного тока

Каждый раз может работать только один двигатель

Как подключить пульт дистанционного управления RF433 к модулю WIFI?

1. Удерживайте кнопку сопряжения RF433 модуля Wi-Fi в течение 4 секунд и подождите, пока синий светодиодный индикатор включится2. Быстро нажмите любую клавишу пульта дистанционного управления RF433, а затем вы можете подключить устройство с пультом дистанционного управления RF433

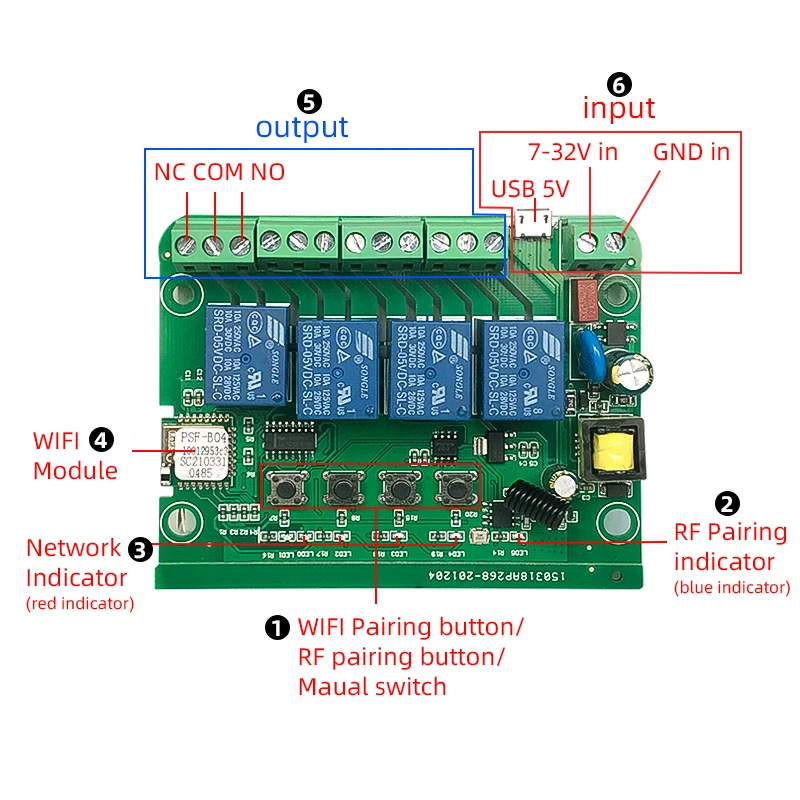

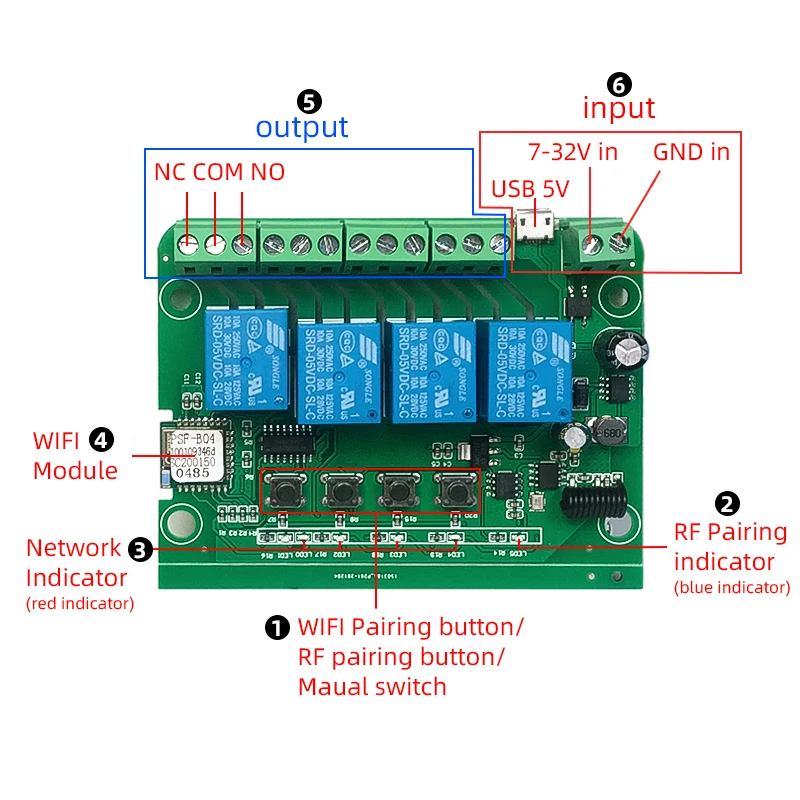

Детали продукта

1.WFI Кнопка сопряжения/RF433 Кнопка сопряжения/Maual переключатель2. Индикатор сопряжения RF (синий индикатор)3. Сетевой индикатор (красный индикатор)4.WiFI модуль5. Выход6. Вход: 7-32 в винтовой клеммный порт или порт USB 5 В
