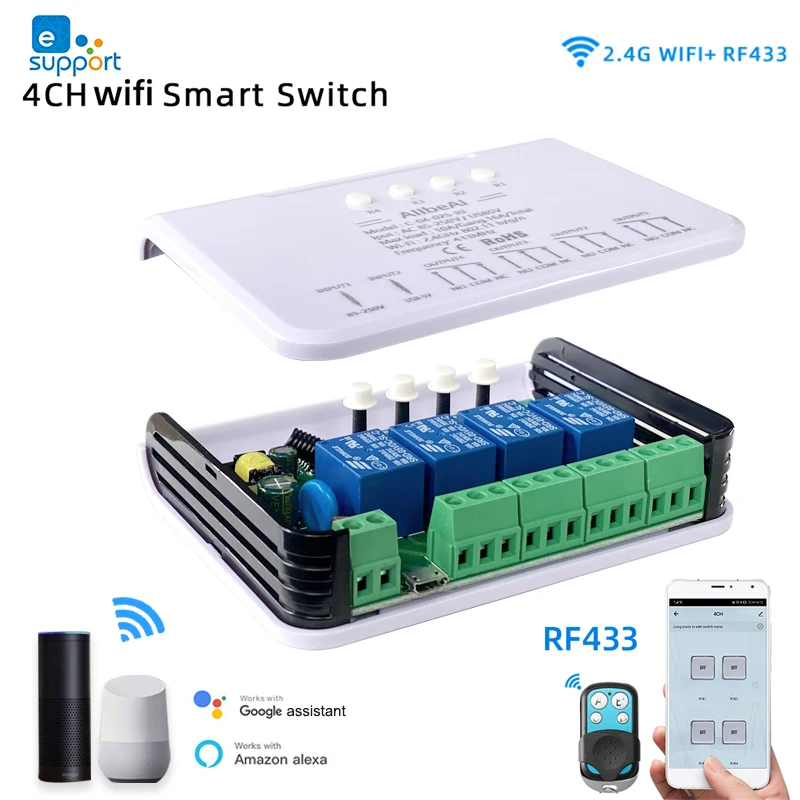

Умный модуль-переключатель eWeLink, Wi-Fi, 4 канала, 5 В, 12 В, 24 В, 32 В, 110 В, 220 В, 4 канала, импульсный, RF433, реле Alexa GoogleHome

Использование для

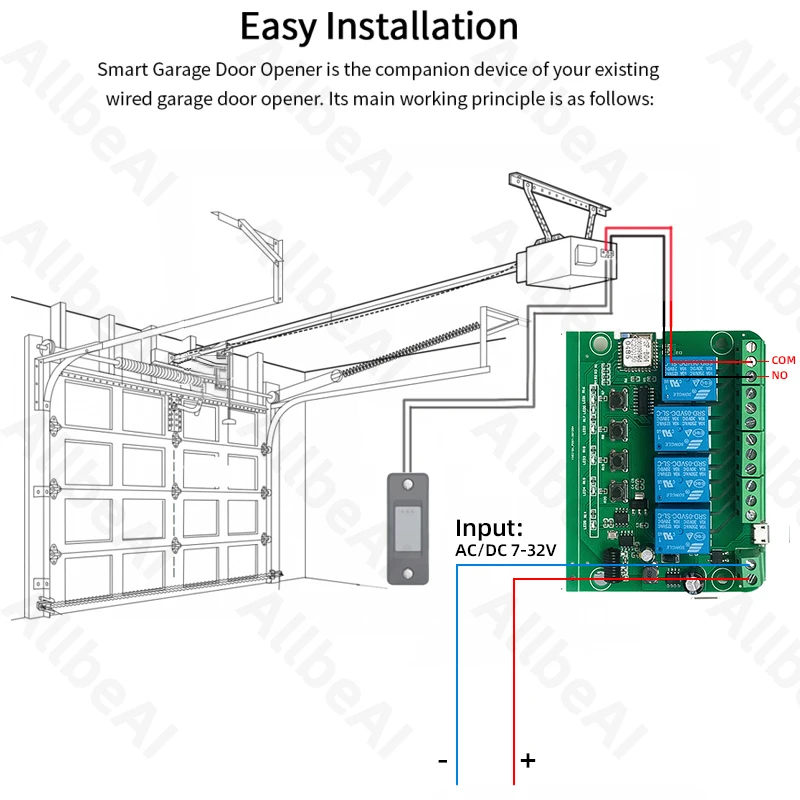

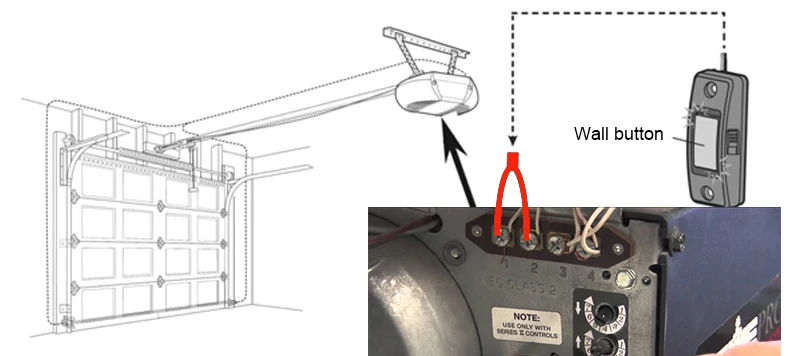

1. Удаленно подает импульсный сигнал для включения/выключения света, ламп и другой бытовой техники.2. Удаленно подает импульсный сигнал для включения/выключения гаражных ворот, доступа к дверям, раздвижных дверей.3. Удаленно подает импульсный сигнал для управления двигателем постоянного тока, двигателем переменного тока вперед и назад

Примечание

Реле имеет пассивный выход (сухой контакт), независимо от того, какое напряжение вы подаете на входе, на выходе нет напряжения питания. Вам также нужно подавать питание на выходе. Таким образом, подключенное устройство может работать.

Тип 1, Тип 2

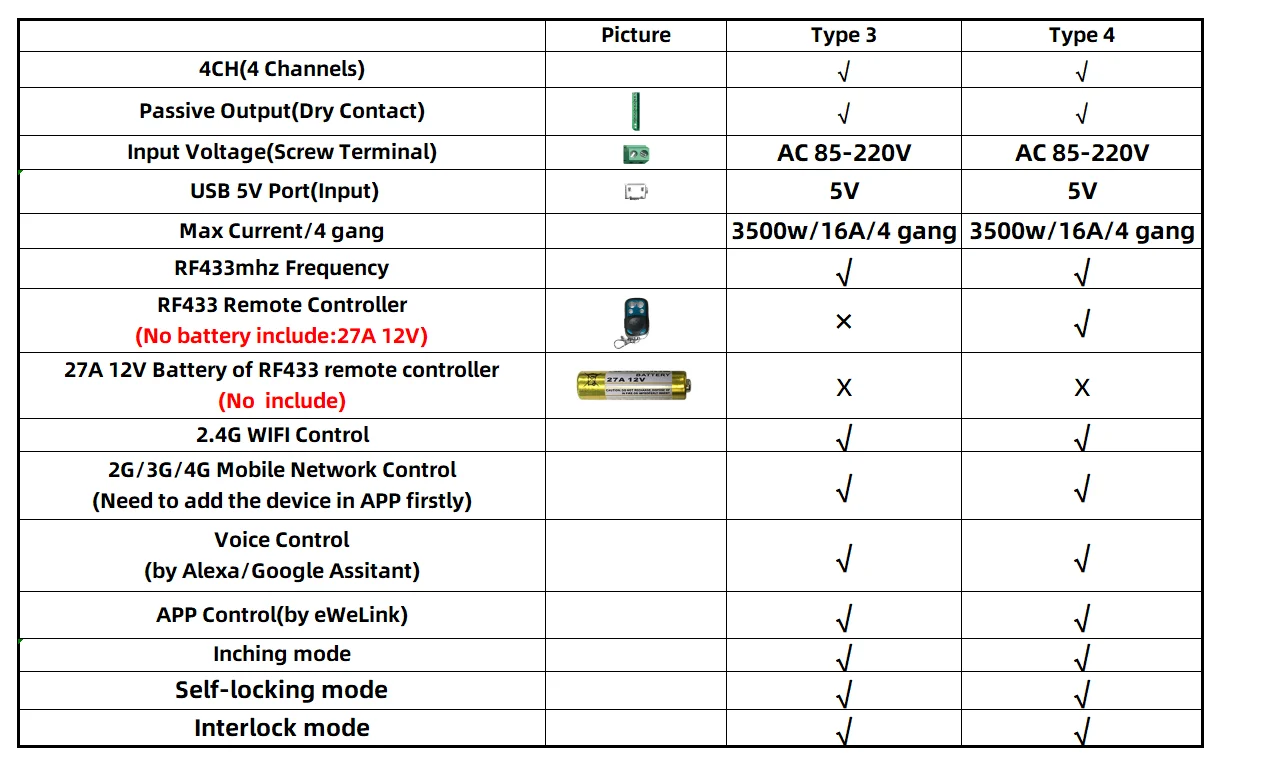

Тип 3, Тип 4

Батарея пульта дистанционного управления RF433 в комплект не входит:27А 12В

Обзор

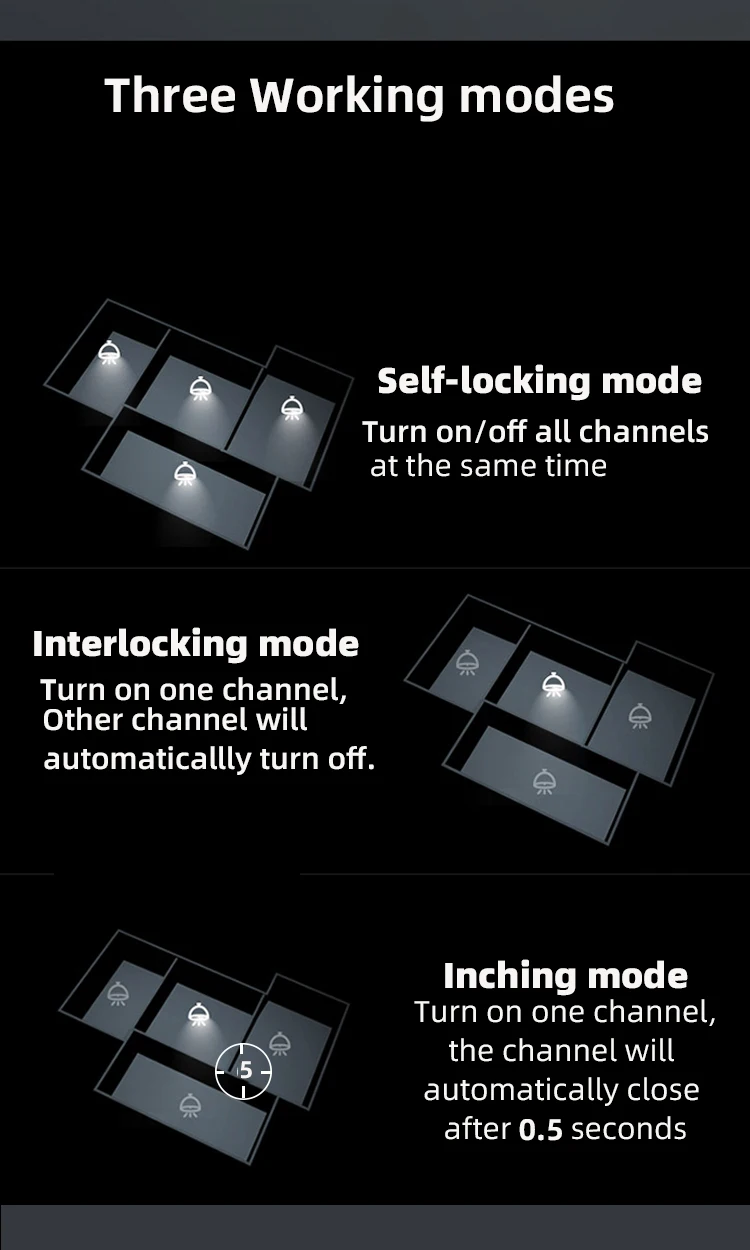

3 режима работы

1. Самоблокировка: каждый канал можно включать/выключать отдельно. Вы можете включать/выключать все каналы одновременно.2. Режим блокировки: Переключение на любом канале, остальные каналы будут выключены автоматически. Одновременно можно включить только один канал.3. Режим ввода: Переключитесь на один канал, канал будет автоматически закрыт через 0,7 секунд. Другой канал такой же, как и канал.Если вам нужно изменить режим, вам нужно изменить его в приложении

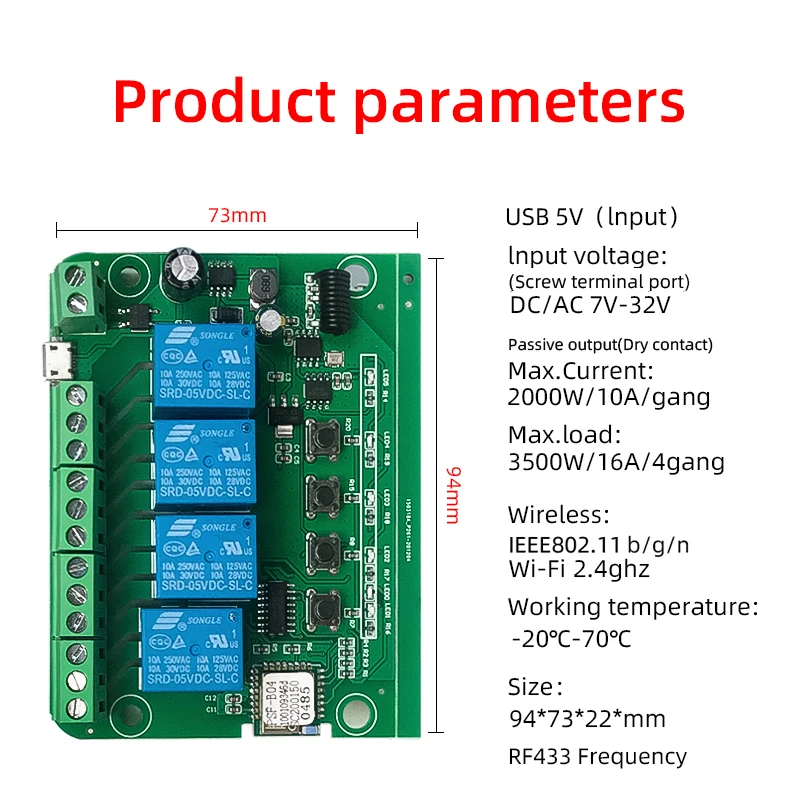

Параметры продукта

Вход 1:USB 5 ВВход 2 (винтовой порт) :DC/AC 7V-32VНет, NC,COM пассивный выход (сухой контакт)Макс. Ток (выход):2000 Вт/10 а/группаМакс. Нагрузка (выход):3500 Вт/16 а/4 группыБеспроводная связь: IEEE802.11 b/g/n,Wi-Fi 2,4 ГГцРабочая температура: -20 °-70 градусов ЦельсияРазмер: 94*73 "22 * ммЧастота RF433

Особенности:

【Два входных порта 】Вы можете выбрать порт USB 5 В или порт винтовой клеммы для подачи питания на вход, чтобы плата pcb работала.【Сухой контакт/пассивный выход 】Независимо от источника питания на входе, на выходе нет напряжения(За исключением того, что вход и выход имеют одинаковый источник питания)Если вы не поставляете питание в выходном порту, подключенный бытовой прибор не может работать, вам также нужно подавать питание на выходе.【Тимер 】Подключаемые бытовые приборы можно автоматически включать/выключать в соответствии с графиком.Каждый канал может устанавливать разное расписание.

Различные способы управления модулем Wi-Fi

【Управление приложением 】Вы можете управлять подключенной бытовой техникой в приложении eWeLink в любом месте и в любое время. Например светильник, электрический чайник, электрическая рисоварка, электрическая занавеска и т. д.【 Управление RF433 】Модуль Wi-Fi поддерживает частоту RF433, и вы можете управлять модулем Wi-Fi с помощью пульта дистанционного управления RF433 МГц.【Управление мобильным телефоном 】Когда вы выходите на улицу или дома, вы можете управлять устройством в вашем смартфоне с помощью мобильной сети 2G/3G/4G или Wi-Fi 2,4 ГГц.(Примечание: роутер должен быть онлайн. Модуль Wi-Fi должен находиться на близком расстоянии от роутера, а модуль Wi-Fi должен быть онлайн в приложении)【Голосовое управление 】Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление для включения/выключения подключаемой бытовой техники.[Контроль поделиться]Одним устройством можно управлять с помощью нескольких телефонов, вы можете поделиться модулем Wi-Fi со своей семьей【Групповой контроль 】Одним телефоном можно управлять несколькими интеллектуальными устройствами. Вы можете добавить модуль Wi-Fi и другое интеллектуальное устройство в группе, а затем включать/выключать все интеллектуальные устройства одним и тем же способом.

Управление через приложение

Вы можете управлять подключенной бытовой техникой в приложении eWeLink в любом месте и в любое время. Например светильник, электрический чайник, электрическая рисоварка, электрическая занавеска и т. д.

Таймер

Через приложение вы можете установить расписание времени для автоматического включения/выключения бытовой техники, такой как освещение, электрические шторы, вентиляторы для электрических штор. Так что вы можете наслаждаться высокотехнологичной жизнью.

Голосовой контроль

Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление для включения/выключения подключаемой бытовой техники.

Как войти в режим inching

Если вам нужно изменить время установки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «настройки ввода», чтобы вы могли изменить время ввода в приложении.Время ввода Доступно только в режиме самоблокировки, диапазон времени составляет 2-3600 секунды.Если вы включите режим самоблокировки, вы не сможете изменить время установки.

Как войти в режим самоблокировки

Если вам нужно изменить время установки. Вам нужно открыть приложение, нажать «...» в правом верхнем углу и нажать «Блокировка», чтобы вы могли войти в режим блокировки в приложении.

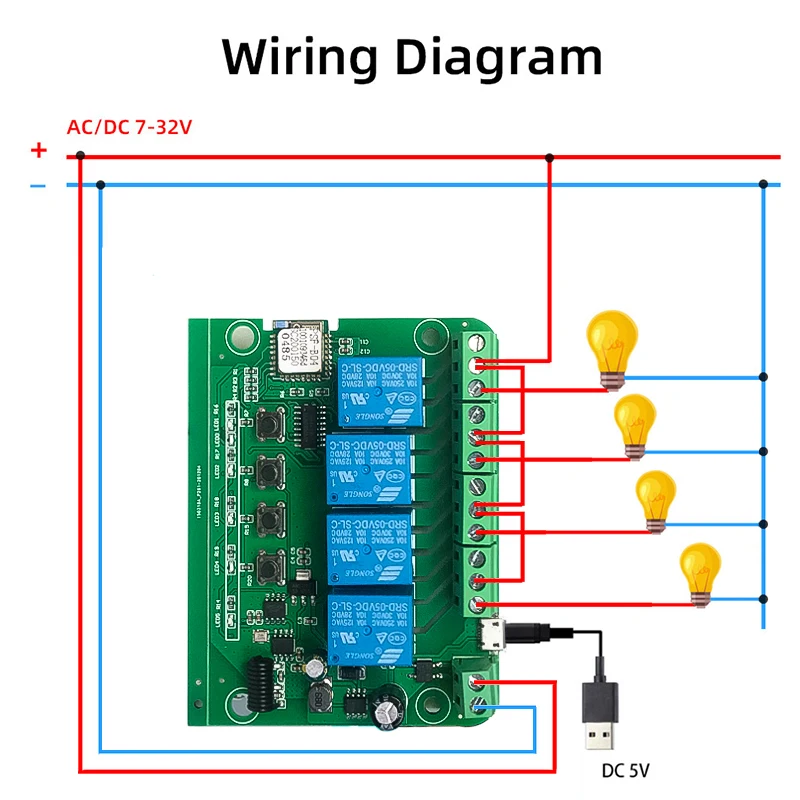

Схема подключения светильник/лампы

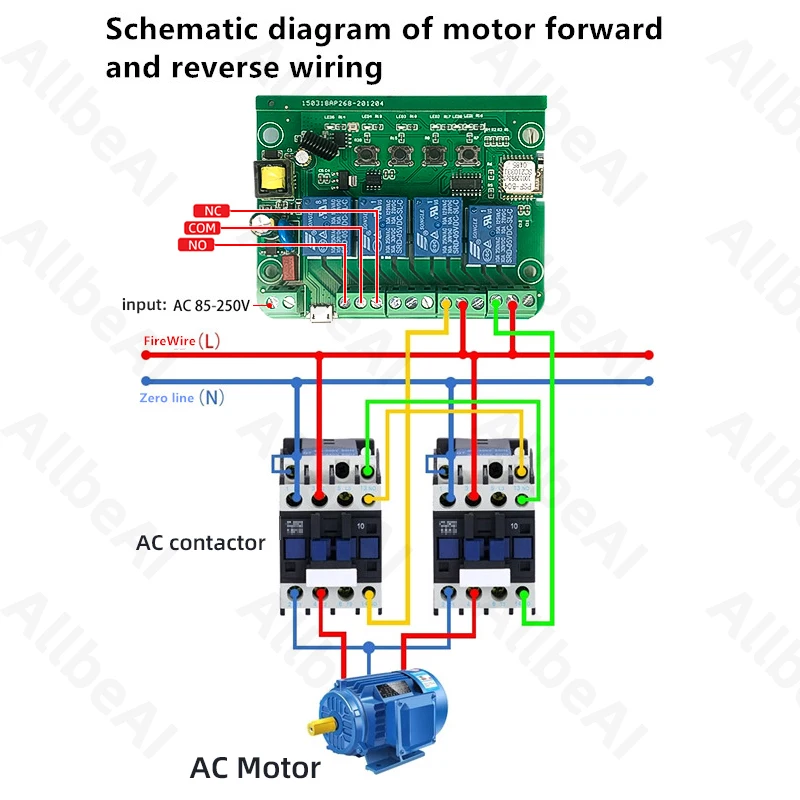

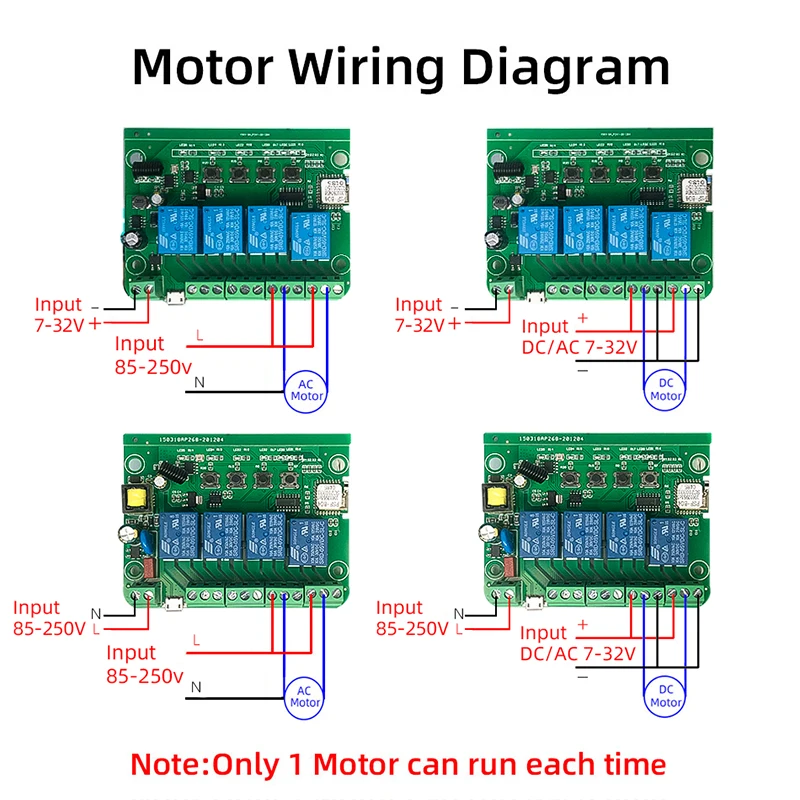

Схема подключения двигателя переменного и постоянного тока

Только один двигатель может работать каждый раз

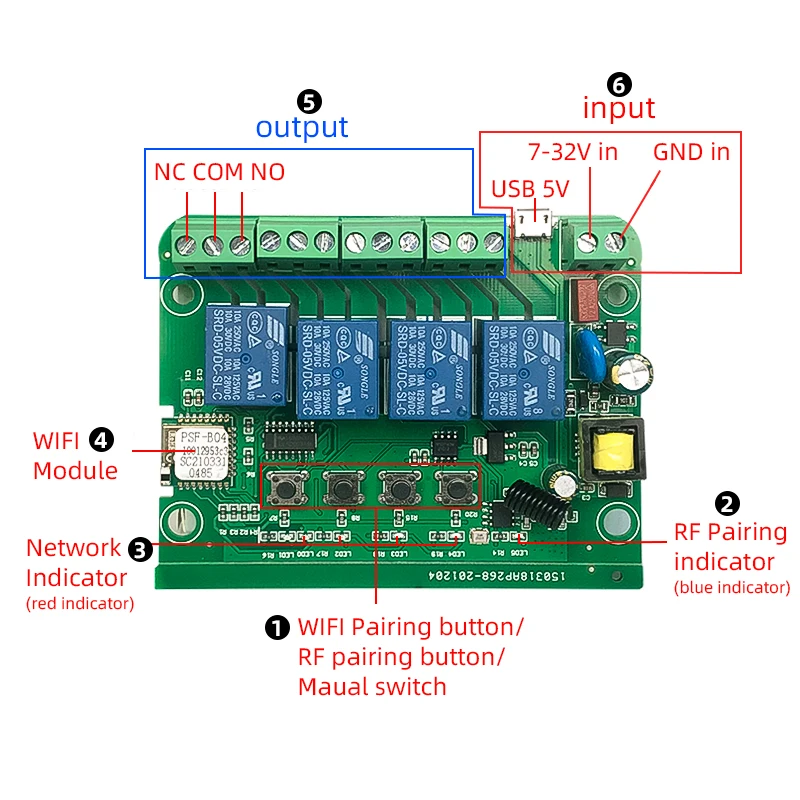

Детали продукта

1. Кнопка сопряжения WFI/кнопка сопряжения RF433/переключатель Maual2. Индикатор сопряжения RF (синий индикатор)3. Индикатор сети (красный индикатор)4. Модуль WFI5.NC,NO,COM сухой выход6. Вход: DC/AC 7-32V винтовой порт терминала или порт Micro USB 5V

Батарея пульта дистанционного управления RF433 (батарея в комплект не входит)
