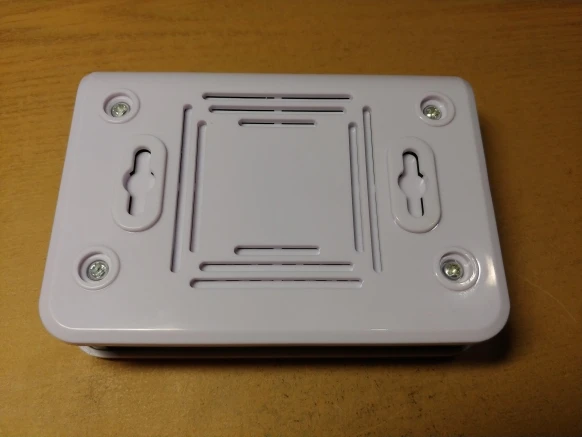

4-канальный Интеллектуальный модуль переключения двигателя Wi-Fi eWeLink, постоянный ток 12 В, 24 В, 32 В, переменный ток 110 В, 220 В, Inching, 1-канальное 4-канальное импульсное реле, дистанционное управление, корпус

1 канал пассивного выхода Wifi реле (два рабочих режима)

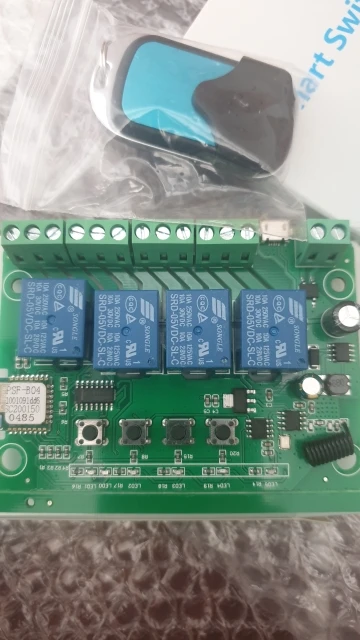

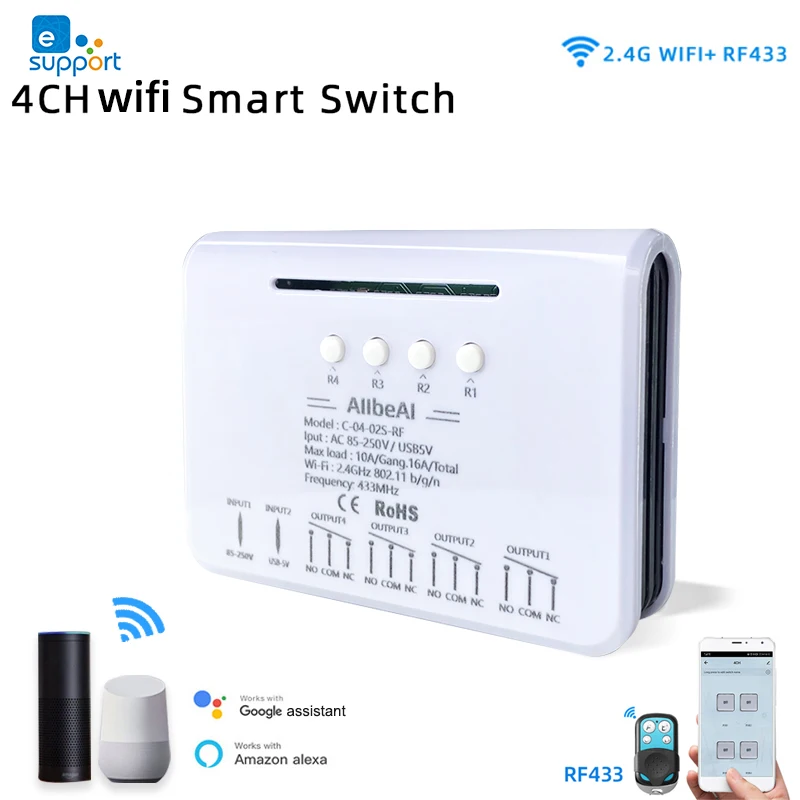

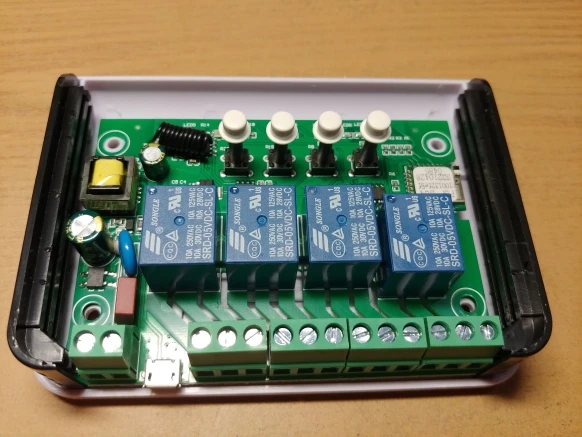

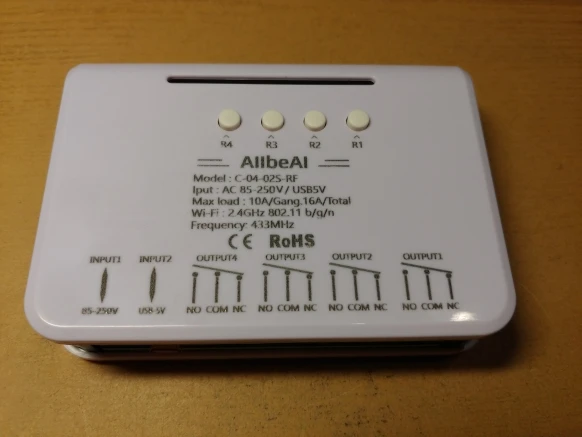

4 канальный пассивный Выход Wi-Fi реле (три режима работы)

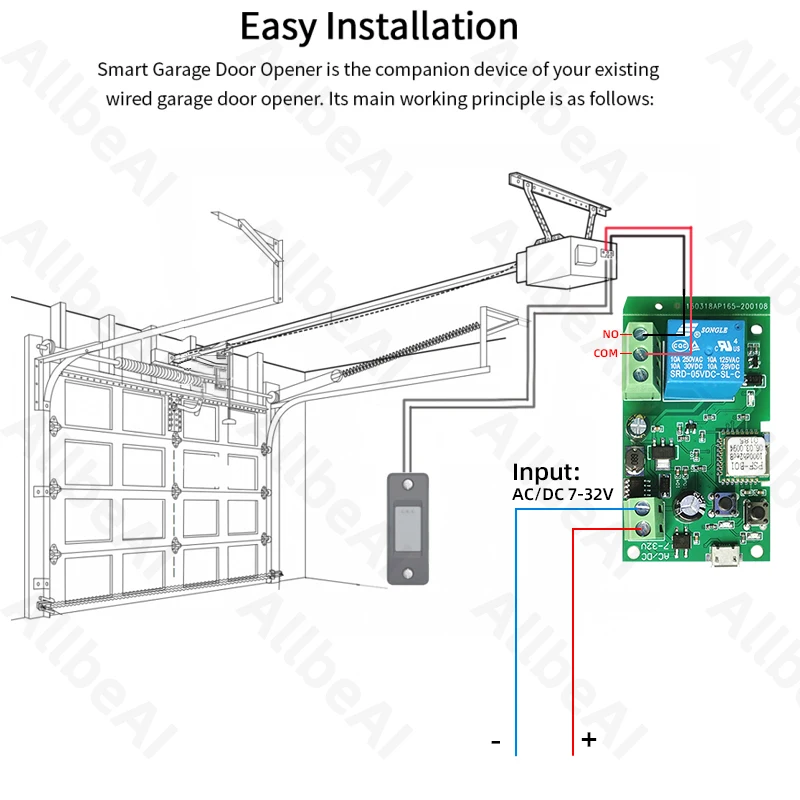

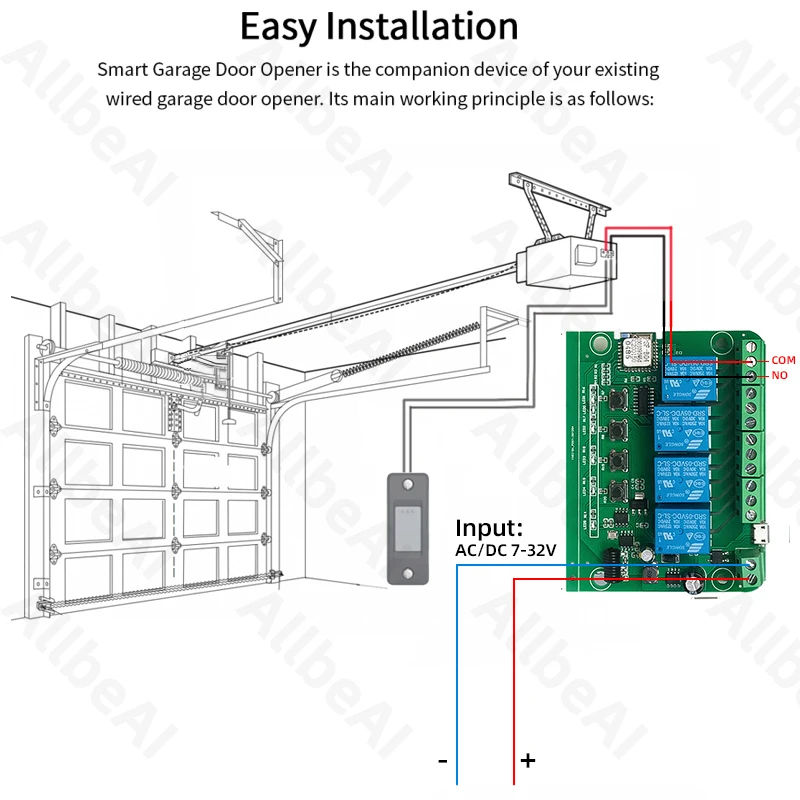

Используется для1. Удаленно дают импульсный сигнал для включения и выключения света, ламп, компьютеров и других бытовых приборов.2. Удаленно дают импульсный сигнал для включения/выключения гаражной двери, доступа к двери, раздвижной двери.3. Удаленно дают импульсный сигнал для управления двигателем переменного тока, двигателем постоянного тока вперед и назад. (Только 4 канала релейной поддержки)

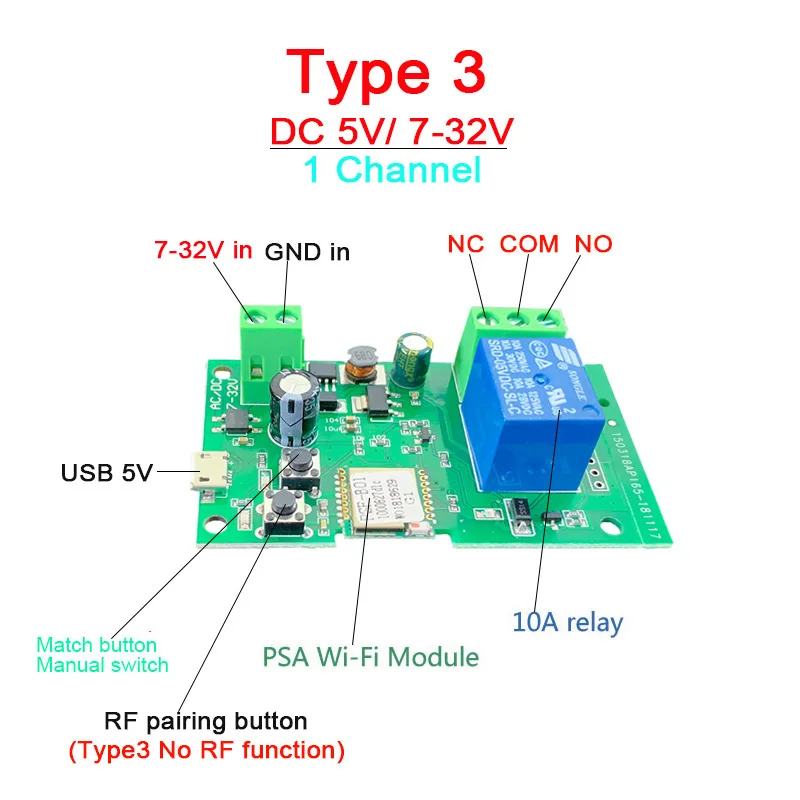

Тип 1,2,3,4,5,6

Тип 7,8,9,10,11,12

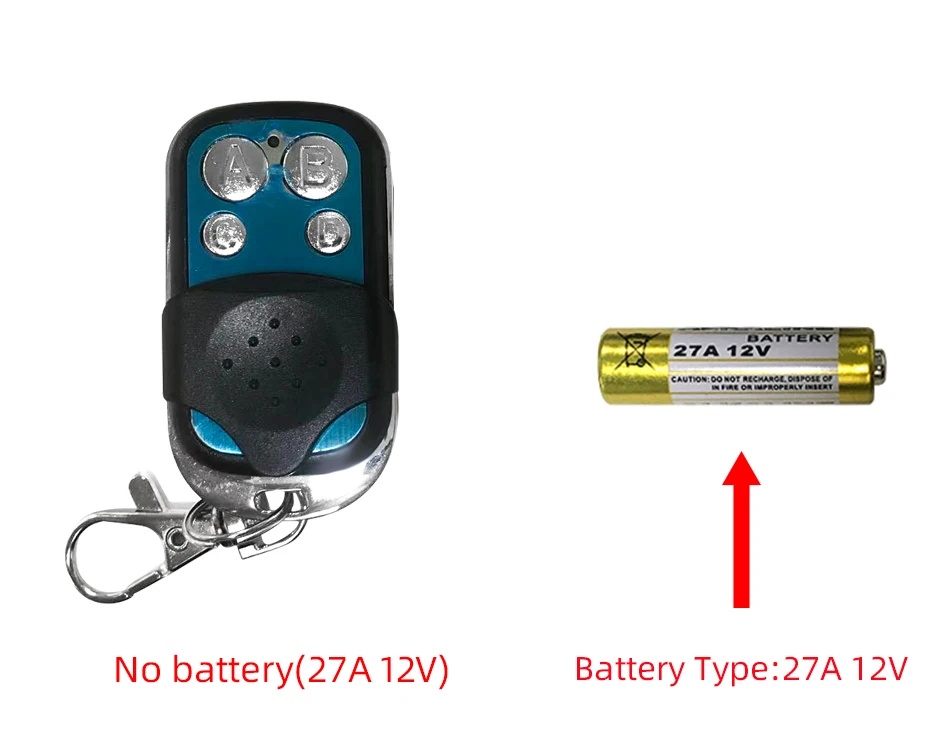

Тип 9,10,11,12 не имеет входного порта USB 5V.Тип 1,3,9,11 не поддерживает частоту RF433.RF433 пульт дистанционного управления не включает аккумулятор: 27A 12VМодуль Wi-Fi может управляться с помощью fix code EV1527 RF433 пульта дистанционного управления, и его нельзя контролировать с помощью пульта дистанционного управления rolling code.

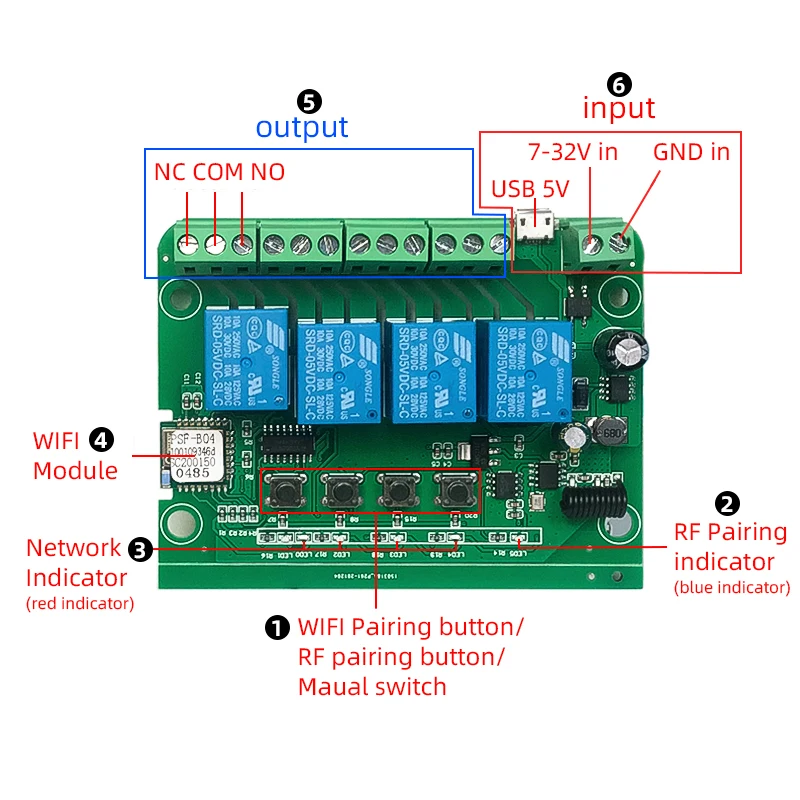

1 канал реле обзор:

Два режима работы

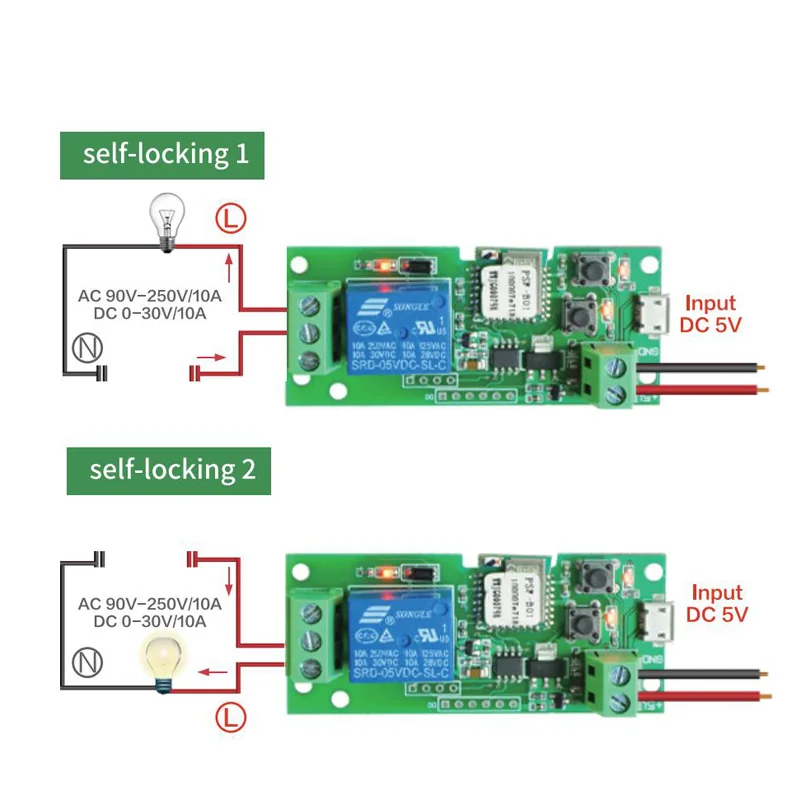

Режим инчинга:Переключатель на один канал, канал автоматически закроется после 0,5 секунд. Другие канал такой же, как и в описании канала.Самоблокирующийся:Каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.

Как изменить режим работы

Если вам нужно изменить режим работы, вы можете активировать режим блокировки или время инширования в приложении.

Feacture

【Два входных порта 】Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.【Сухой контакт/пассивный выход 】Независимо от источника питания на входе, на выходе нет напряженияЕсли вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.【Timer】Каждый канал может установить расписание времени, максимум 8 включить расписание времени.Только 1CH модуль имеет циклическую настройку таймера.Каждый канал может устанавливать разное время.

Различные способы управления WIFI модулем

【APP пульт дистанционного управленияВы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.【 RF433 управление】Модуль WIFI поддерживает частоту RF433, и вы можете управлять модулем WIFI с помощью пульта дистанционного управления RF433mhz.【Управление для мобильного телефонаКогда вы выходите на улицу или дома, вы можете управлять устройством в вашем смартфоне с помощью 2G/3G/4G мобильной сети или Wifi.(Примечание: роутер должен быть в сети. Модуль Wi-Fi должен поддерживать близкое расстояние с маршрутизатором, а модуль WIFI должен быть онлайн в приложении)【Голосовое управление 】Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.【Share Control】Одно устройство может управлять несколькими телефонами, вы можете поделиться модулем Wi-Fi с вашей семьей【Групповое управлениеОдин телефон может управлять несколькими смарт-устройствами. Вы можете добавить модуль Wi-Fi и другие смарт-устройства в группу, а затем вы можете включить/выключить все смарт-устройства во время samel.

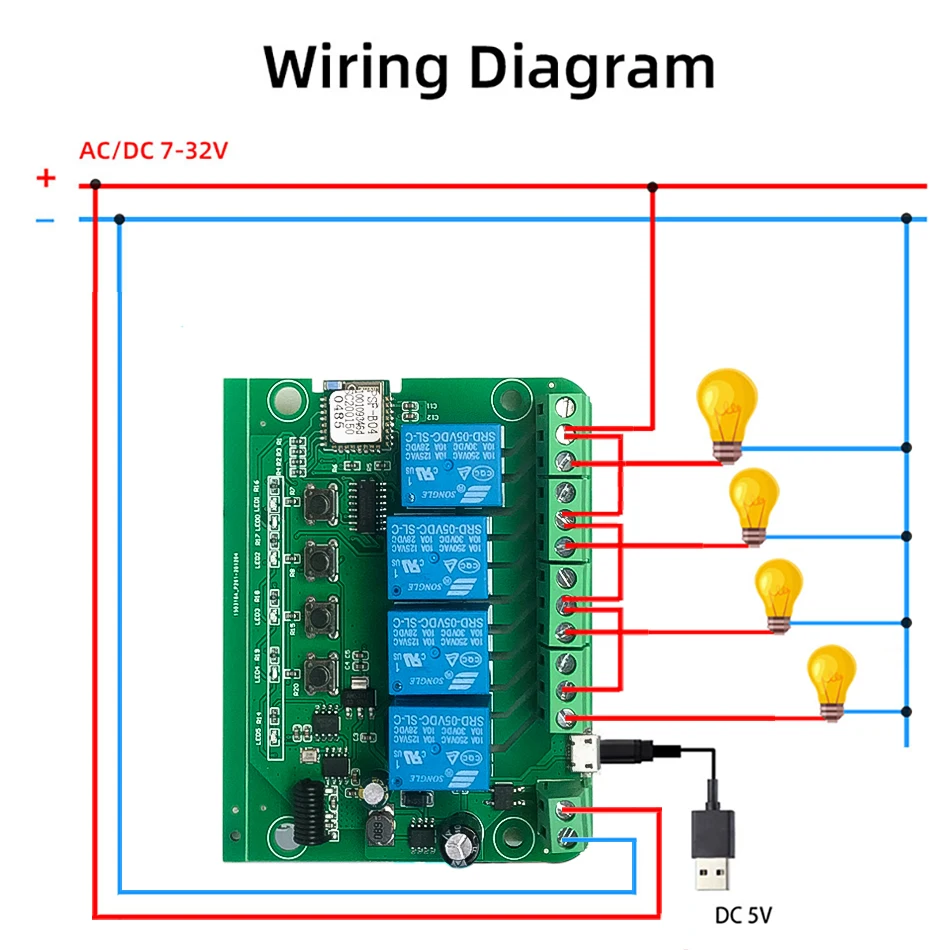

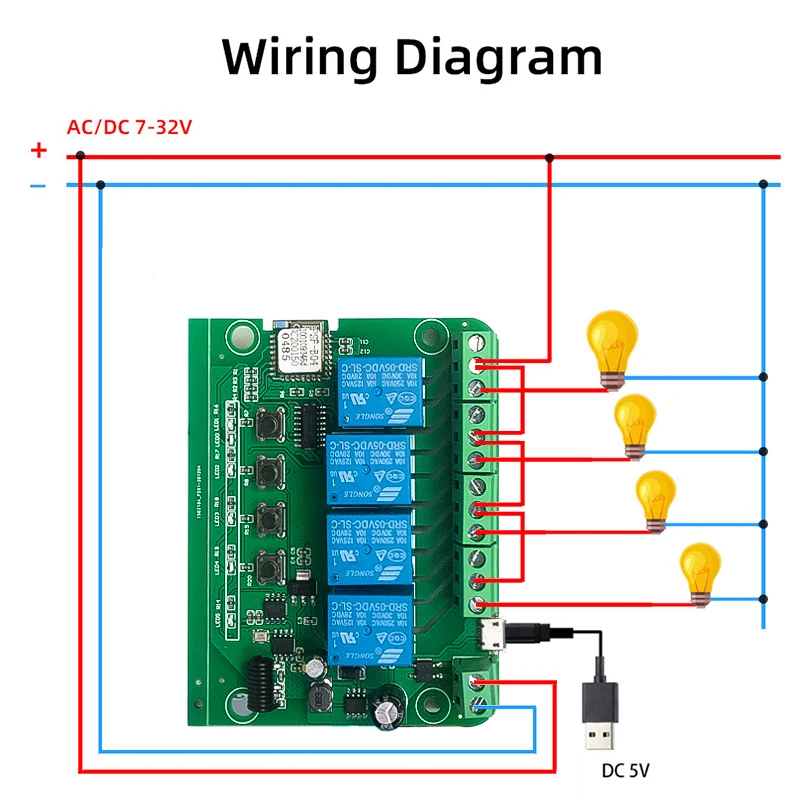

Схема проводки

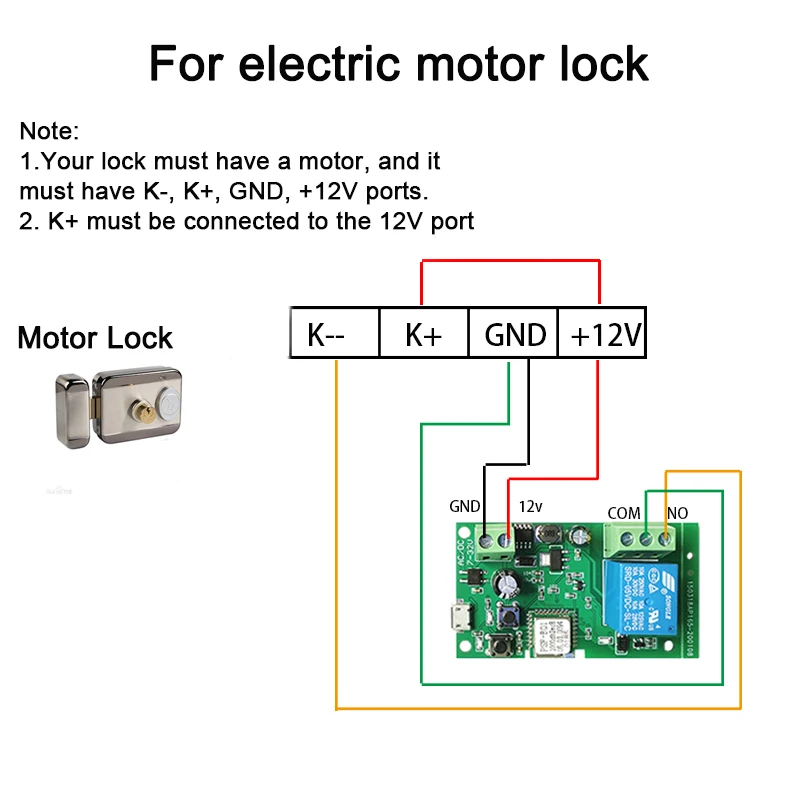

Электродвигатель, замок

Примечание:1. Ваш замок должен иметь двигатель, и он должен иметь порты K-, K +, GND, + 12V.2. K + должен быть подключен к порту 12 В

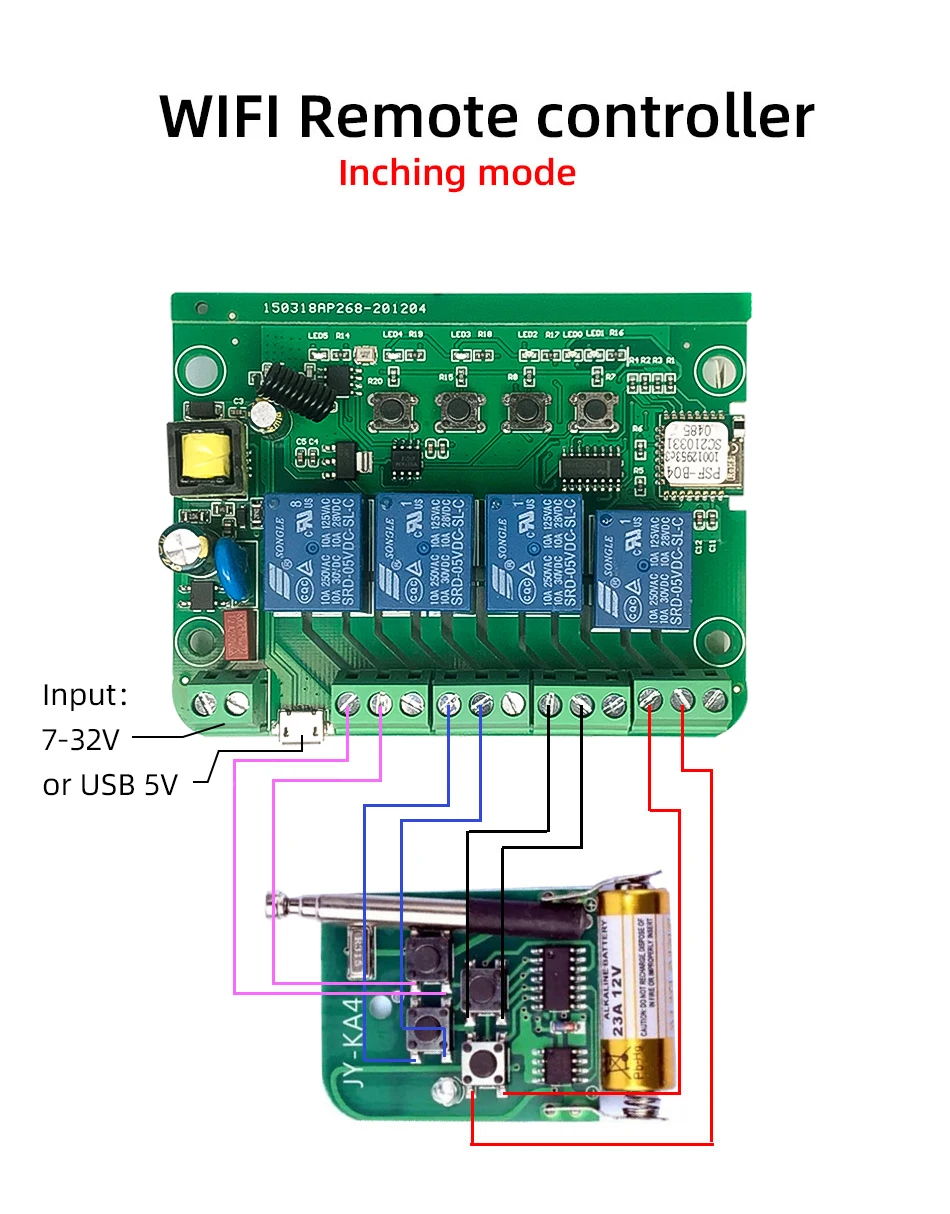

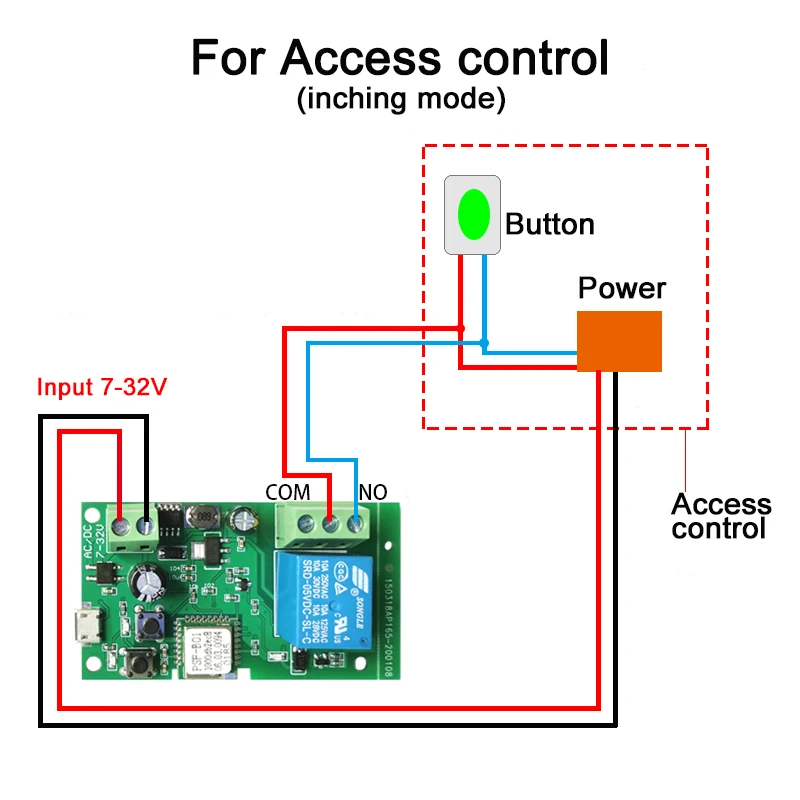

Две схемы подключения для режима инчинга

Режим инчинга 1

Первая схема подключения заключается в подключении COM и NO к устройству. Таким образом, когда вы включите подключенное устройство, оно включится в течение 1s, а затем автоматическое выключение.

Режим инчинга 2

Вторая схема проводки заключается в подключении NC и COM к бытовой технике. Таким образом, когда вы включите подключенное устройство, оно будет выключено для 1s, а затем автоматически включено.

Упаковочный лист:

Тип 1,2,3,4Размер: 70,5*27,4*23 мм

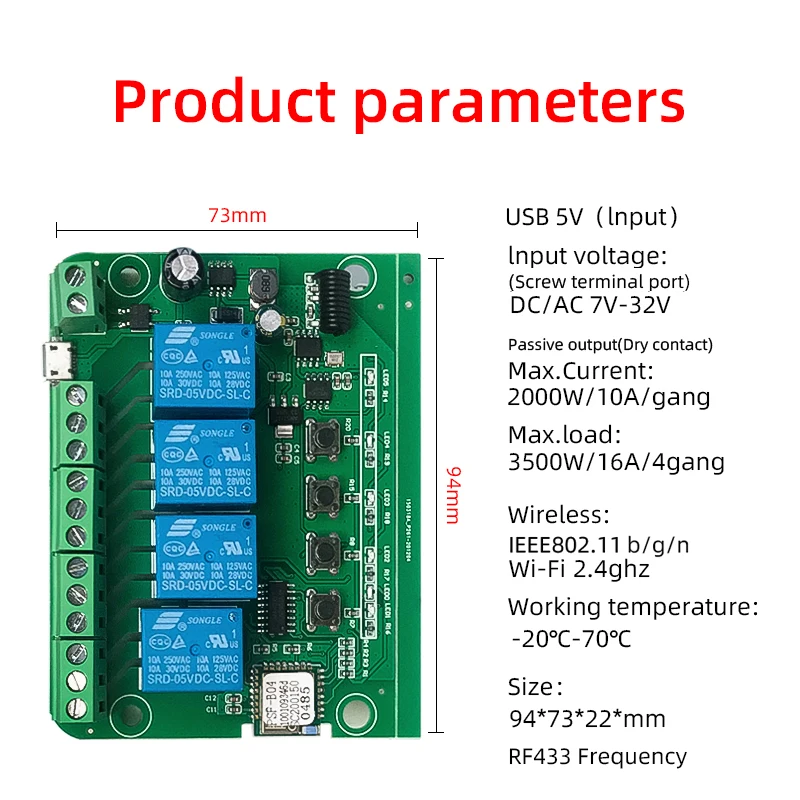

Характеристики:

Вход 1: вход Micro USB 5VВход 2: винтовой клеммный входНет, NC,COM выход: Пассивный выход (сухой контакт)Макс. Ток (выход):2000W/10A/gangПриложение: eWeLink (Android/IOS)Беспроводной Стандартный: 2,4 ГГц, 802,11 b/g/nАккумулятор RF433 пульта дистанционного управления: 27A 12 вольт постоянного тока (в комплект не входит в нем)Рабочая температура: от-40 градусов Цельсия до + 70 градусов ЦельсияРабочая влажность 40% ~ 80% относительной влажностиПотребление платы: 1 ВтТок в режиме ожидания: 80 мАМаксимальный входной ток: 10AМаксимальная мощность: 2200 ВтСрок службы реле: ≥ миллион раз100 м сопротивление электрической изоляцииНапряжение электрического удара: 1000 вМаксимальное время натяжения реле: 15 мсМаксимальное время релейного реле: 5 мс

Три режима работы

1. Самоблокировка:Каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.2. Режим блокировки:Включите любой канал, другие каналы будут выключены автоматически.3. Режим инчинга:Переключатель на один канал, канал автоматически закроется после 0,5 секунд. Другой канал такой же, как и канал ..

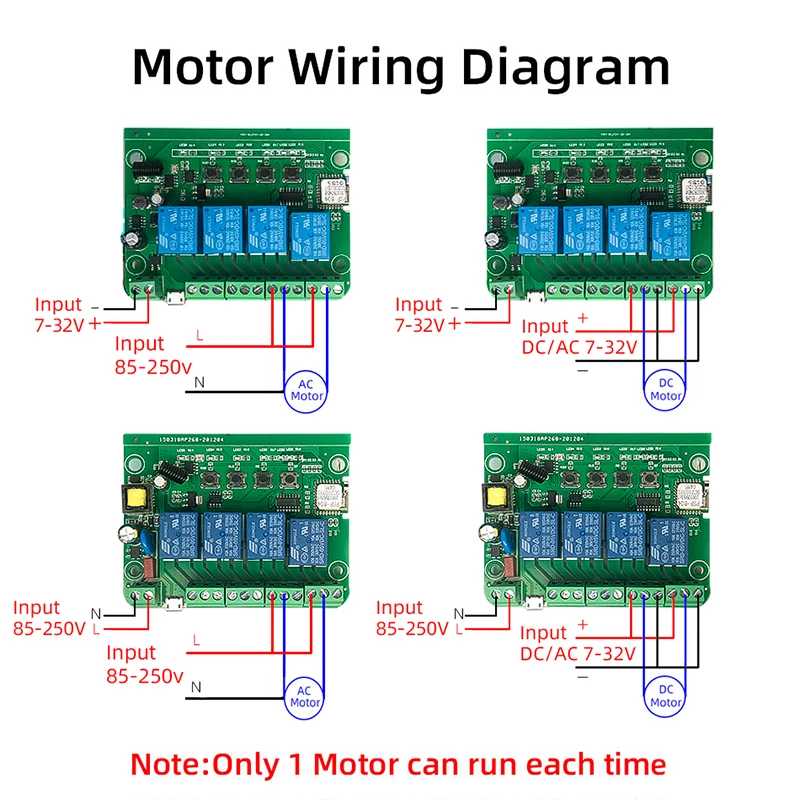

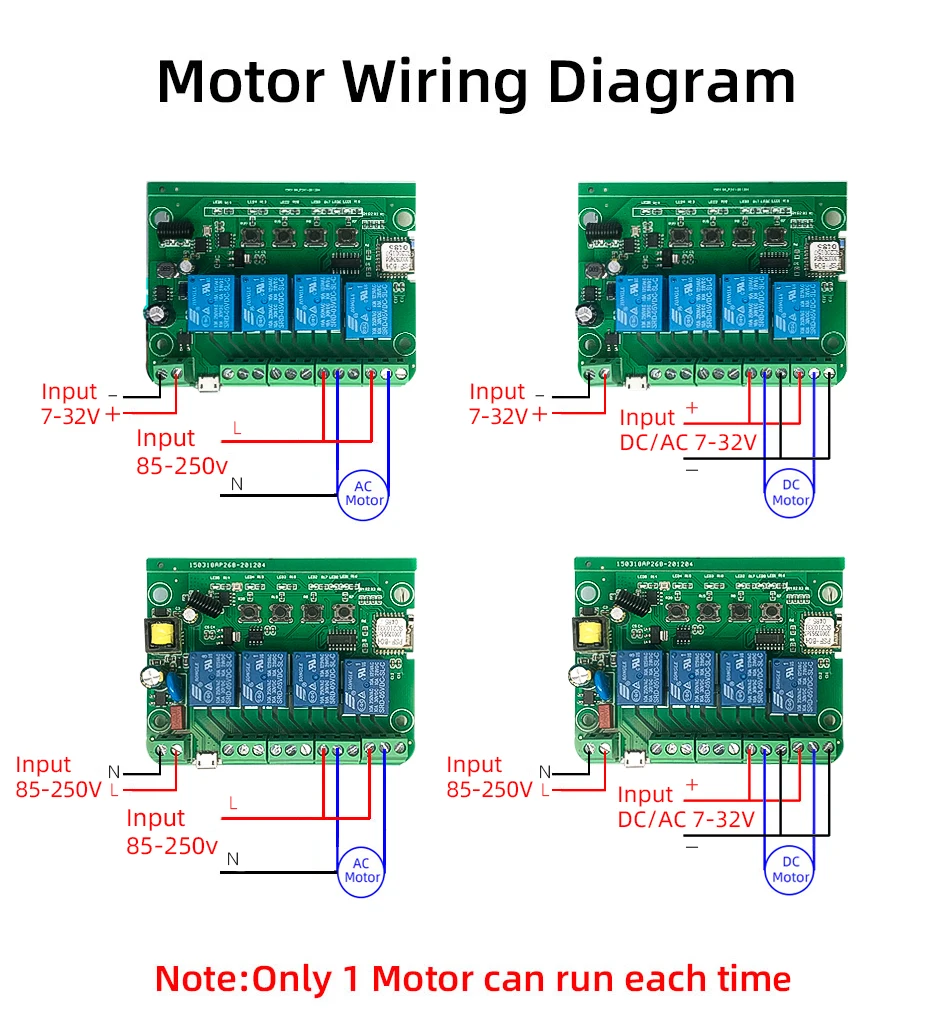

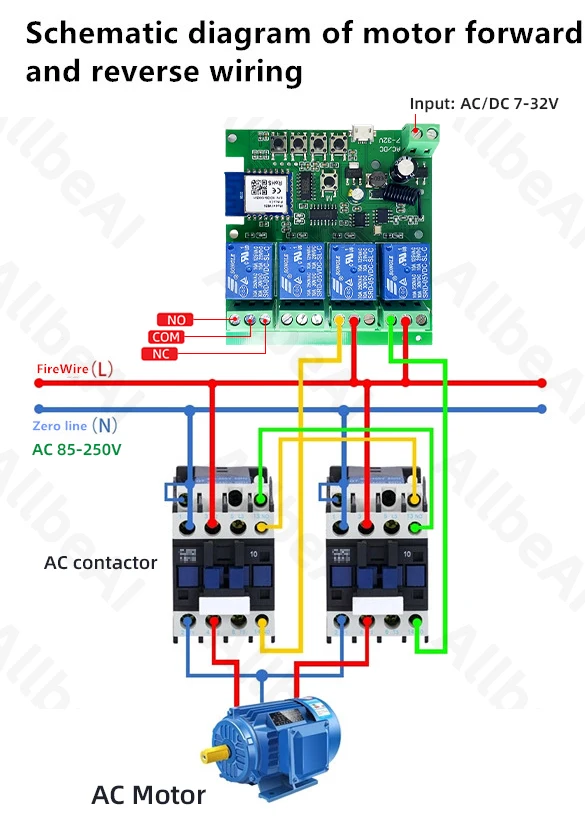

Для двигателя переменного тока

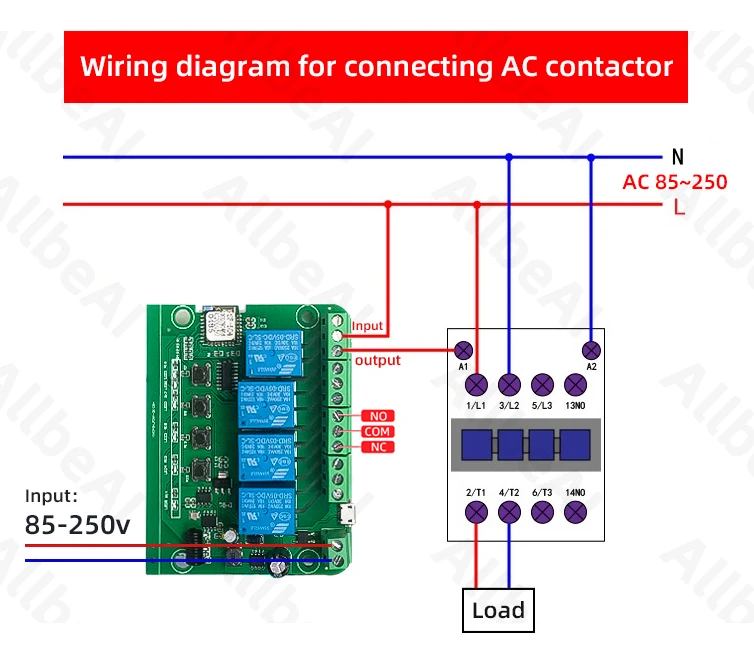

Для контактора переменного тока

Как установить режим инчинга в приложении?

Рабочий режим по умолчанию-это режим самообслуживания, и вы меняете время инкинга в приложенииОткройте приложение eWeLink, нажмите «...» в правом верхнем углу и выберите «Inching Setting»Время ввода Доступно только в режиме самофиксации. Временной диапазон может быть 0,5 секунд до 60 минут.Если вы включите режим блокировки во-первых, вы не можете изменить время инширования.

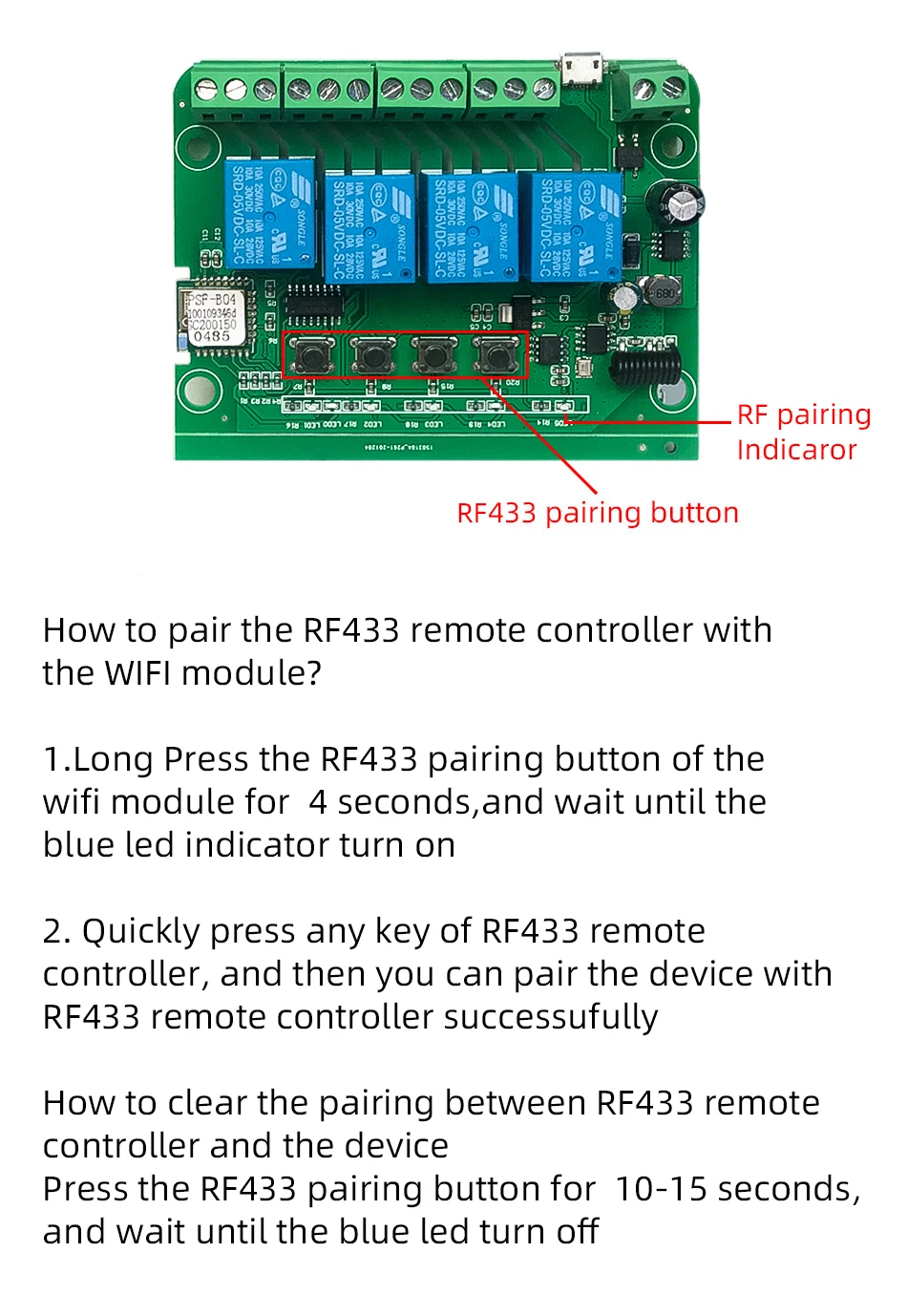

Как очистить Сопряжение между пультом дистанционного управления RF433 и устройством

Нажмите кнопку сопряжения RF433 в течение 10-15 секунд и подождите, пока синий светодиодный индикатор выключится
