Умный пульт дистанционного управления eWeLink, беспроводной модуль переключения с Wi-Fi, 1 канал4 канала, 5 В, 12 В, 32 В переменного тока, 220 В переменного тока, самоблокирующийся радиочастотный приемник, 10 А, реле

Использовать для

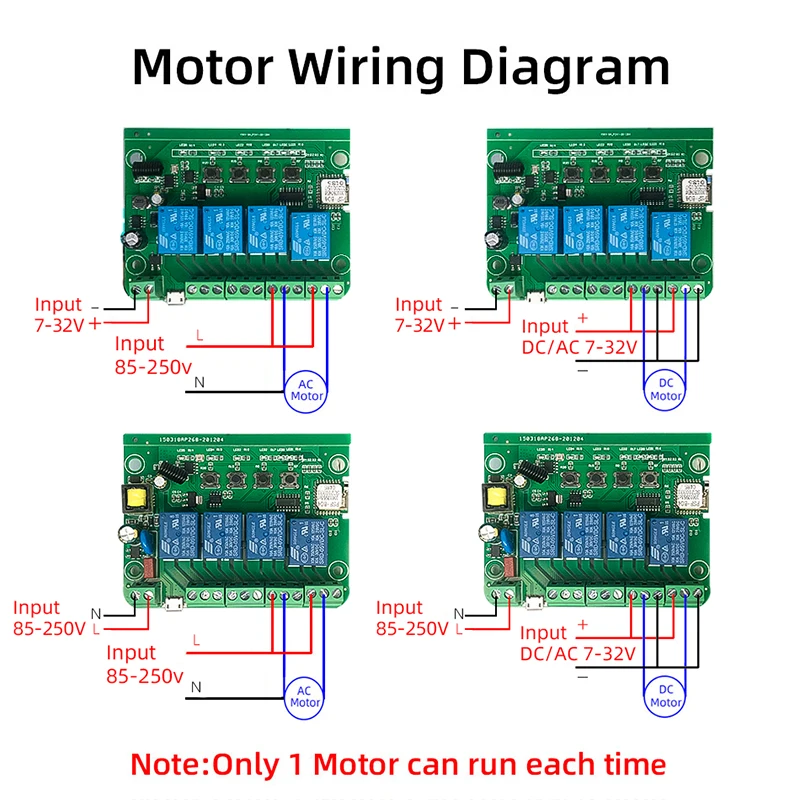

1. Удаленно подавать импульсный сигнал для включения/выключения света, ламп и другой бытовой техники.2. Удаленно подает импульсный сигнал для включения/выключения гаражной двери, доступа к двери3. Удаленно подает импульсный сигнал для управления двигателем постоянного тока, двигателем переменного тока вперед и назад (поддержка только 2 канала и 4 канала реле)

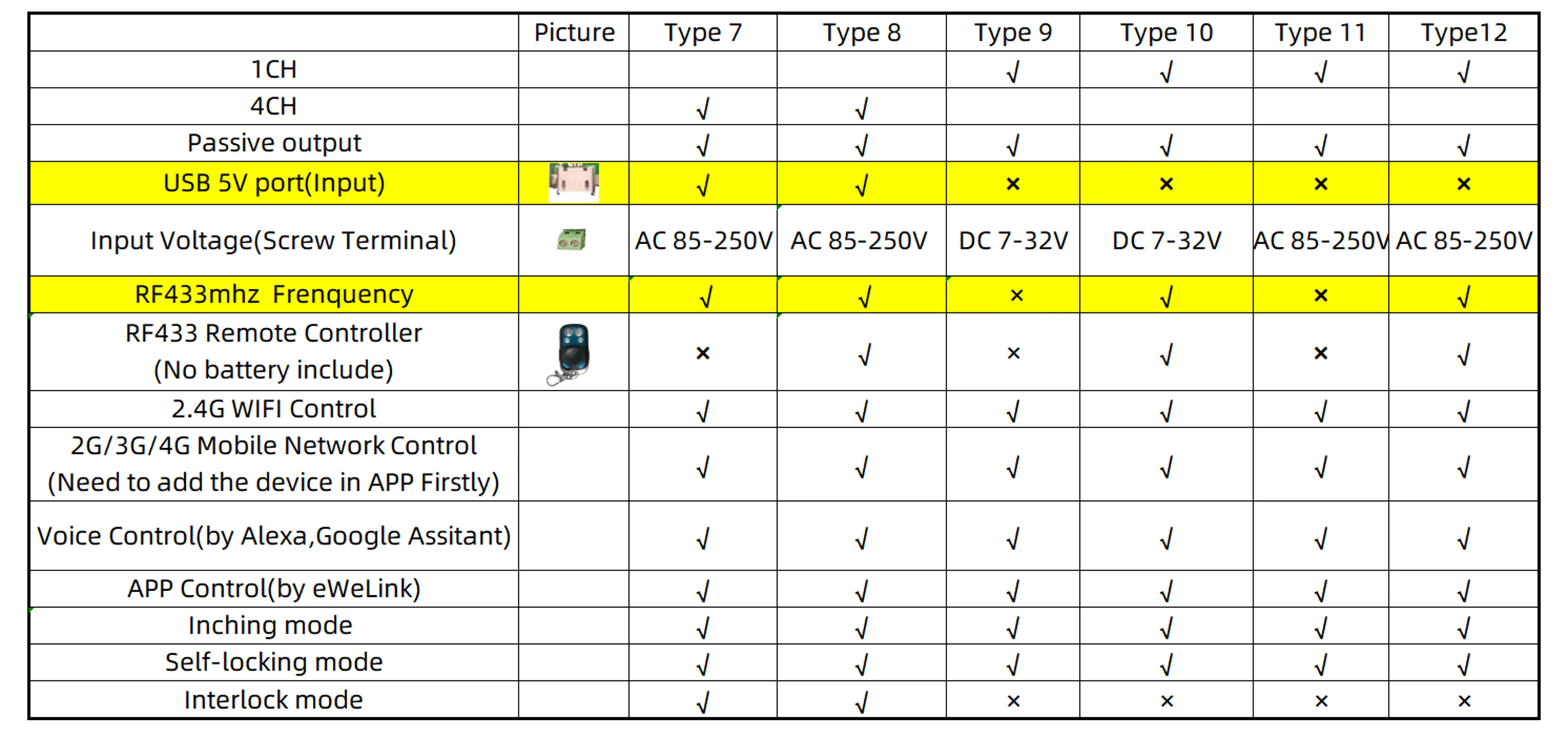

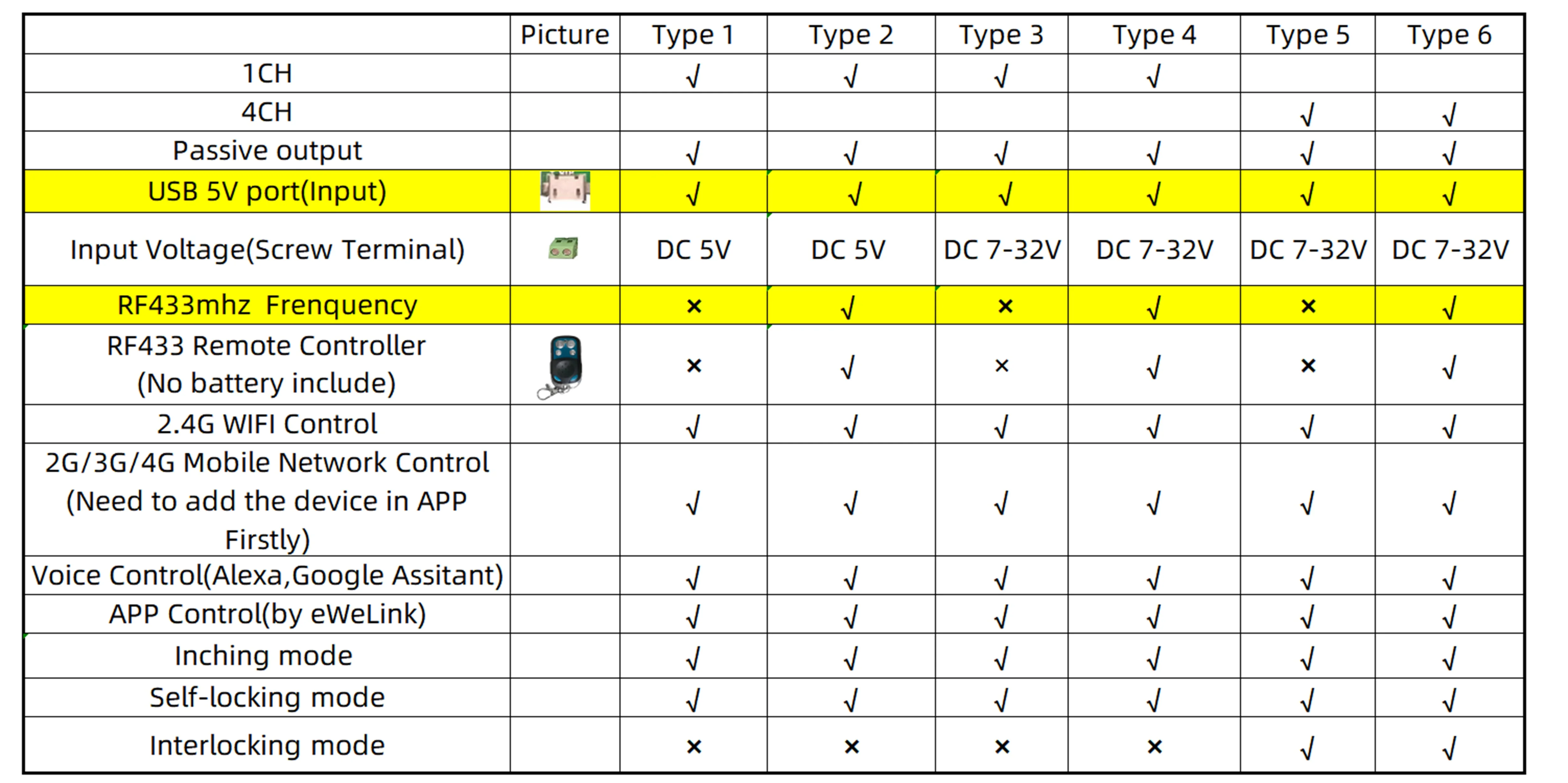

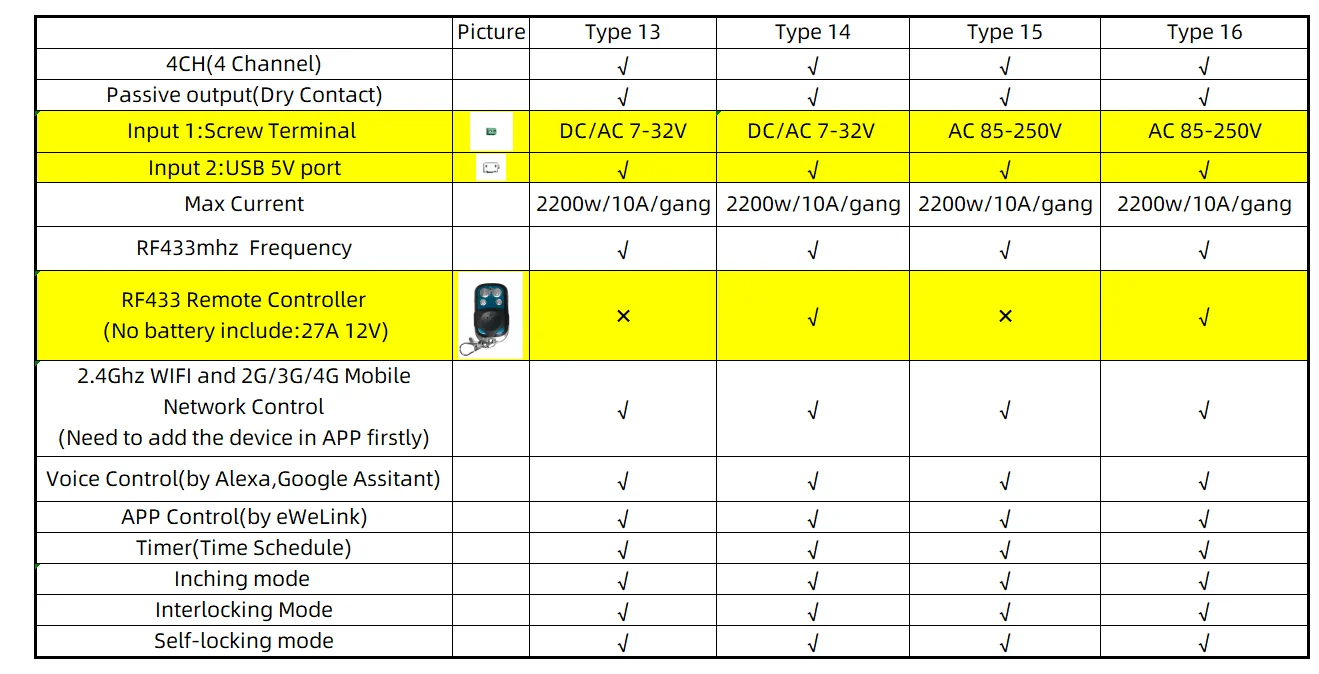

Тип 9,10,11,12 без порта USB 5 В.Типы 1,3,5,9,11 не поддерживают частоты rf433.Пульт дистанционного управления RF433 не включает батарею,Изображение батареи находится в конце страницы,

Примечание

Реле-это пассивный выход (сухой контакт), независимо от источника питания на входе, на выходе нет никакого напряжения, вам также нужно обеспечить питание в выходном порте.Блок питания в входном порте может заставить печатную плату работать. Если вы не поставляете питание в выходном порте, подключаемое устройство не может работать.

Обзор 1-канального модуля

Три режима работы

1-канальный модуль поддерживает режим inching/самоблокировки.2-канальный модуль поддерживает режим блокировки/самоблокировки/блокировки интерфейса.

Режим блокировки: Переключение на любом 1 канале, другие каналы будут выключены автоматически.Режим самоблокировки;Вы можете удаленно включать/выключать каждый канал сразу. Вы можете включать/выключать все каналы одновременно.Режим ввода: Переключение на одном канале, канал будет автоматически закрыт через 0,7 секунд. Другие каналы такие же, как канал.

Как изменить Рабочий режим

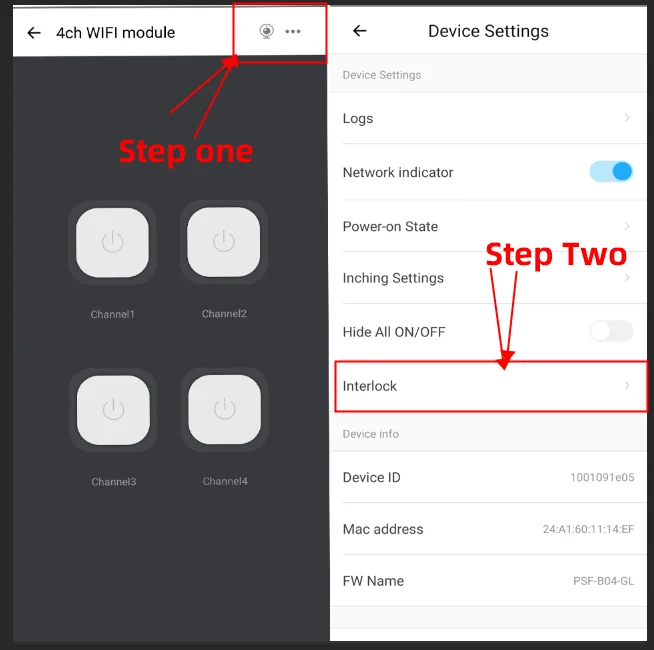

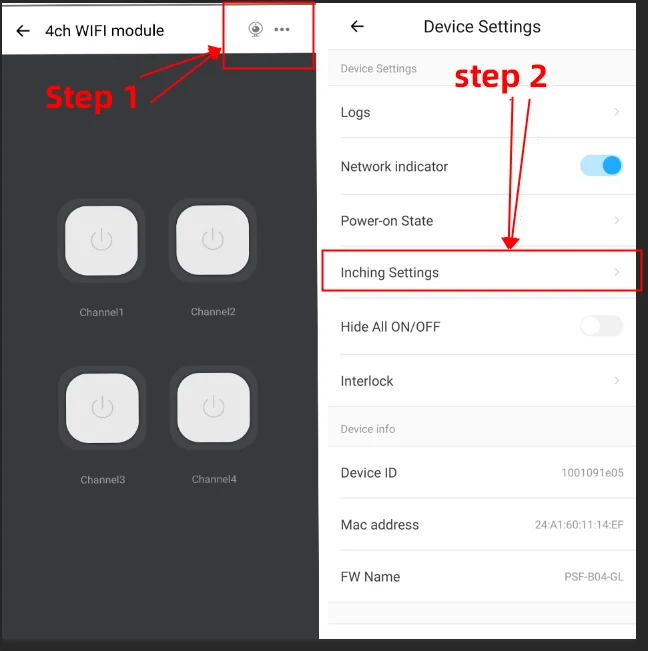

1-канальный Модуль и 4-канальный модуль не имеют кнопки переключения режимовРабочий режим по умолчанию-режим самоблокировкиЕсли вам нужно изменить Рабочий режим, вы можете активировать режим блокировки или время отключения в приложении.

Особенности:

[Управление приложениями]Вы можете дистанционно управлять модулем и подключенными устройствами в приложении eWeLink【 WIFI-контроллер 2,4 ГГц 】Когда вы дома, вы можете управлять устройством 2,4 ГГц WIFI в вашем смартфоне.[Управление мобильной сетей】Когда вы выходите на outsitde, вы можете управлять устройством с помощью 2G/3G/4G мобильной сети в вашем смартфоне.[Голосовое управление]Идеально совместим с "Amazon" Alexa, для Google Assistant, IFTTT

Функция

[Отличная совместимость]Поддерживает дистанционное включение или выключение подключенных приборов светильник, электрического чайника, электрической рисоварки, электрических занавесок и т. д.[Отслеживание состояния]Статус устройства будет своевременно отображаться в приложении eWeLink.[Тир]Каждый канал может задать расписание времени, максимум 8 включить расписание времени.Только 1-канальный модуль имеет настройку циклического таймера.

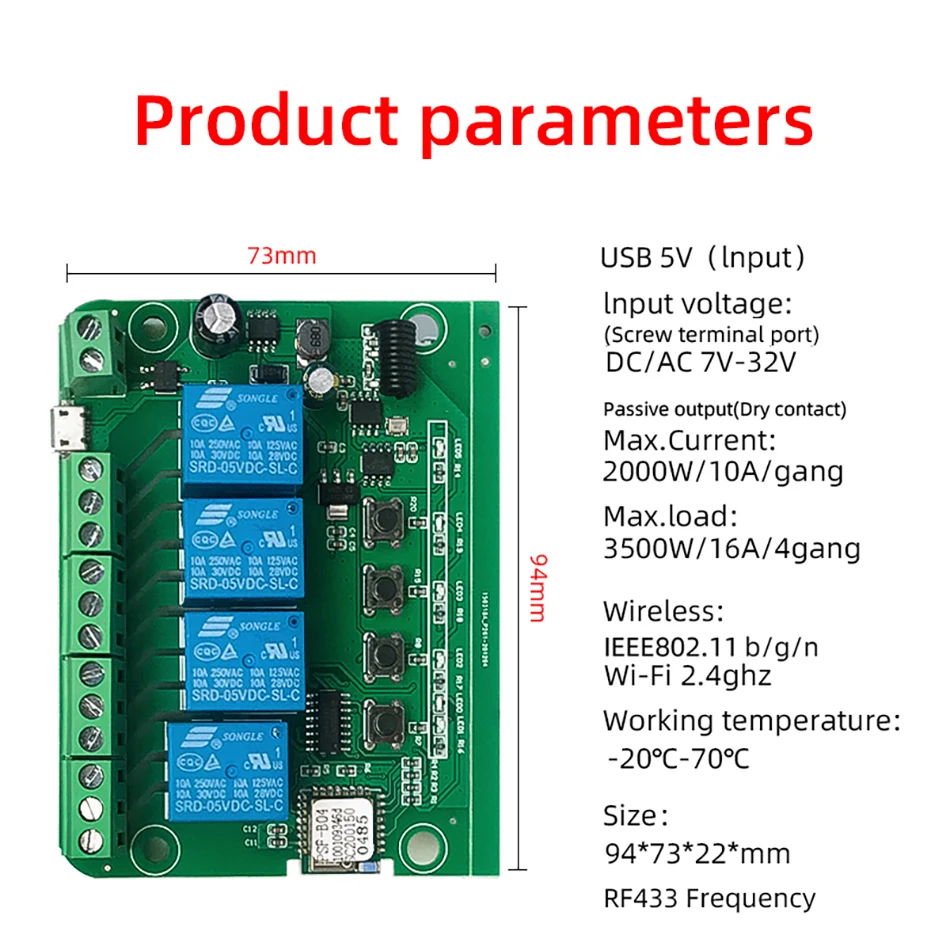

Характеристики:

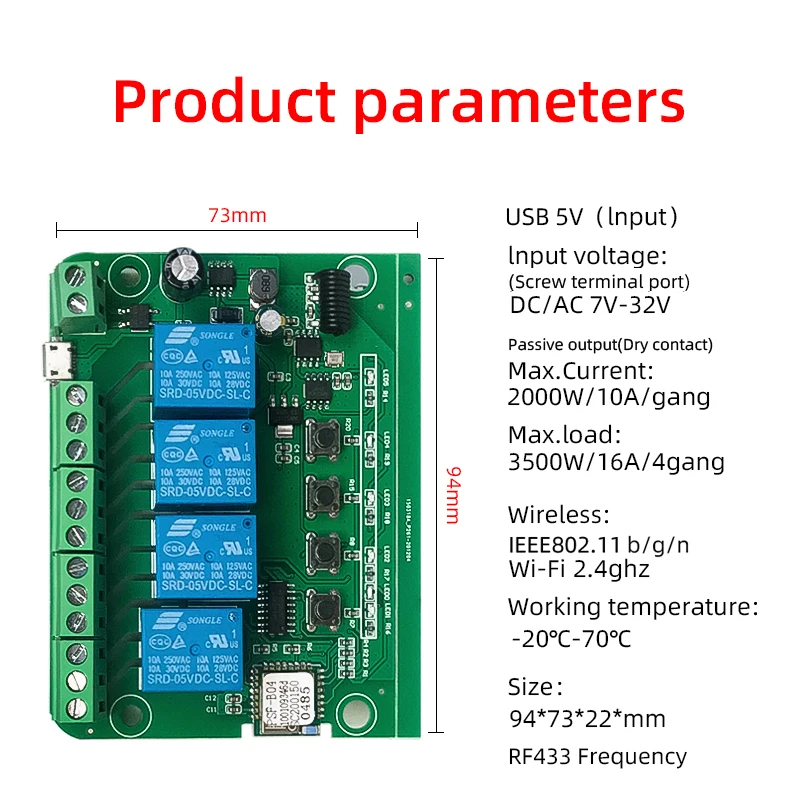

Вход USB 5 ВВход винтовой клеммыВыход: Пассивный выход (сухой контакт)Макс. Ток: 2000 Вт/10 а/группаМаксимальная мощность: 2200 ВтСтандарт беспроводной связи: 2,4 ГГц, IEEE802.11 b/g/nПриложение: eWeLink(Android/IOS)Рабочая температура: от-40 градусов Цельсия до + 70 градусов ЦельсияРабочая влажность 40% ~ 80% RHАккумулятор RF433:27A 12 В (не входит в комплект)Потребление платы: <1 ВтТок в режиме ожидания: 80 мАМаксимальный входной ток: 10АСрок службы реле: ≥ миллиона разЭлектроизоляционное сопротивление 100 мНапряжение поражения электрическим током: 1000 вМаксимальное время тяги реле: 15 мсМаксимальное время выпуска реле: 5 мс

Размеры

Тип 1 ,2,3,4:Размер: 70,5*27,4*23 мм

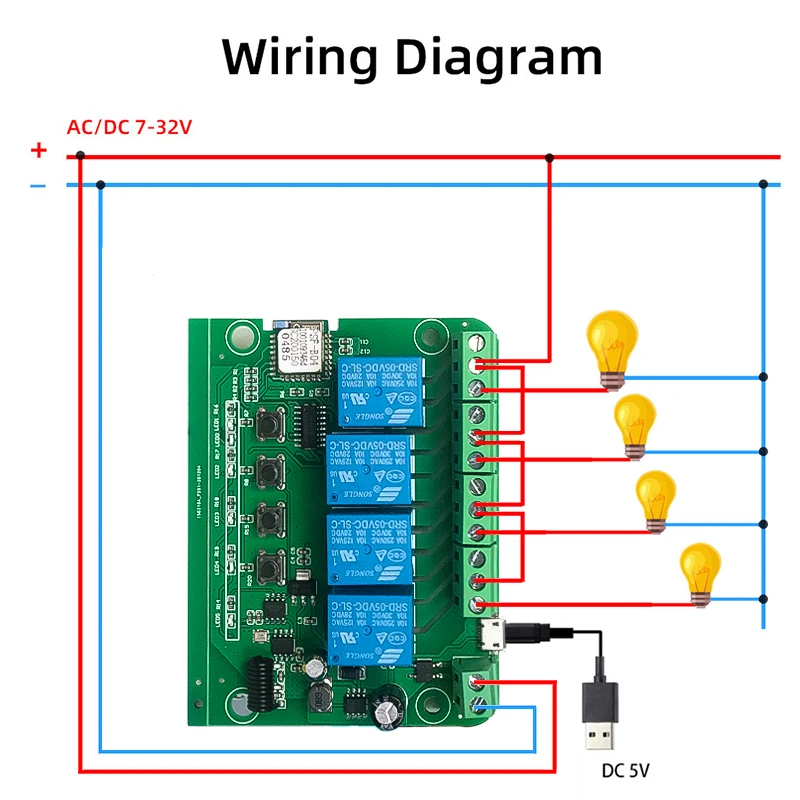

Схема двух подключений для режима ввода

Схема подключения Frist

Первый способ подключения-подключение COM и NO к бытовой технике на выходе. Таким образом, когда пользователи нажимают кнопку или используют приложение для включения, подключенное устройство будет включено в течение 1 секунды, а затем автоматически выключается в режиме ввода.

Вторая схема подключения

Второй способ проводки-подключение NC и COM к бытовой технике на выходе. Таким образом, когда пользователи нажимают кнопку или используют приложение для выключения, подключенное устройство будет выключено на 1 секунду, а затем автоматически включается в режиме ввода.

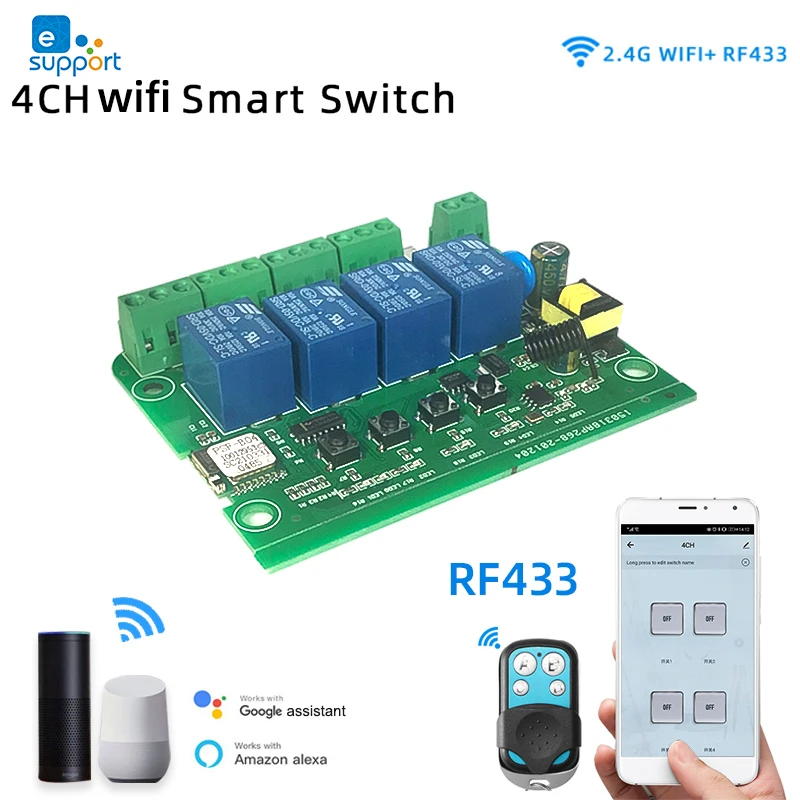

Обзор 4 Модуль каналов

1. Удаленно подавать импульсный сигнал для включения/выключения света, ламп и другой бытовой техники.2. Удаленно подает импульсный сигнал для включения/выключения гаражной двери, доступа к двери3. Удаленно подает импульсный сигнал для управления двигателем постоянного тока, двигателем переменного тока вперед и назад

Три режима работы

Режим ввода: Переключение на одном канале, канал будет автоматически закрыт через 0,5 секунд. Другой канал такой же, как и канал.Самоблокировка: каждый канал можно включать/выключать отдельно. Вы можете включить/выключить все каналы одновременно.Режим блокировки: Переключение на любом канале, другие каналы будут выключены автоматически.

Сведения о продукте

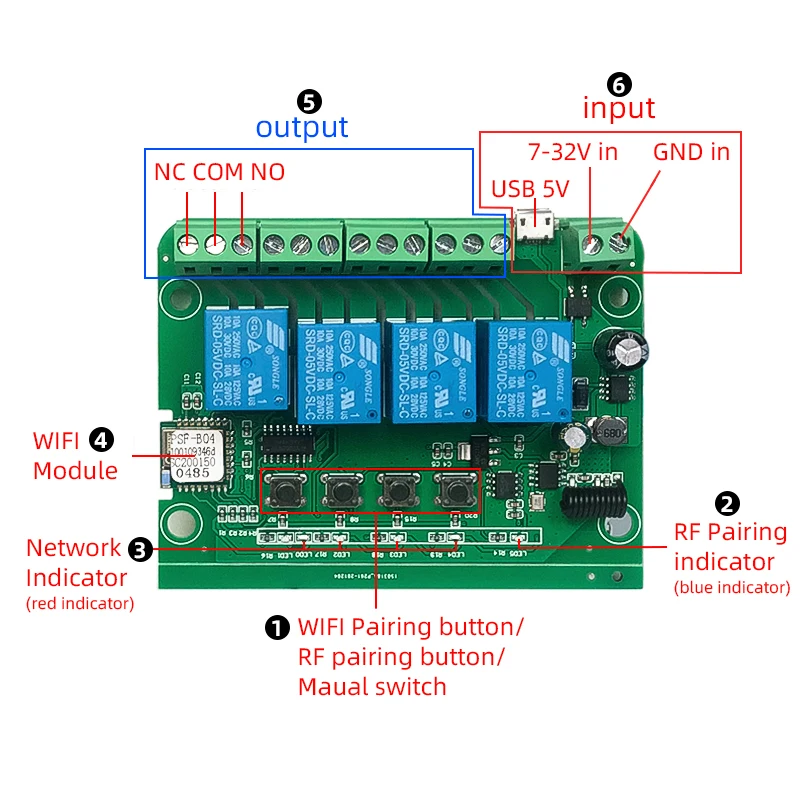

1. Кнопка сопряжения WFI/кнопка сопряжения RF433/коммутационный переключатель2. Индикатор RF сопряжения (синий индикатор)3. Индикатор сети (красный индикатор)4. Модуль WFI5. Вход: винтовой разъем 7-32 В или порт USB 5 В6. Выход

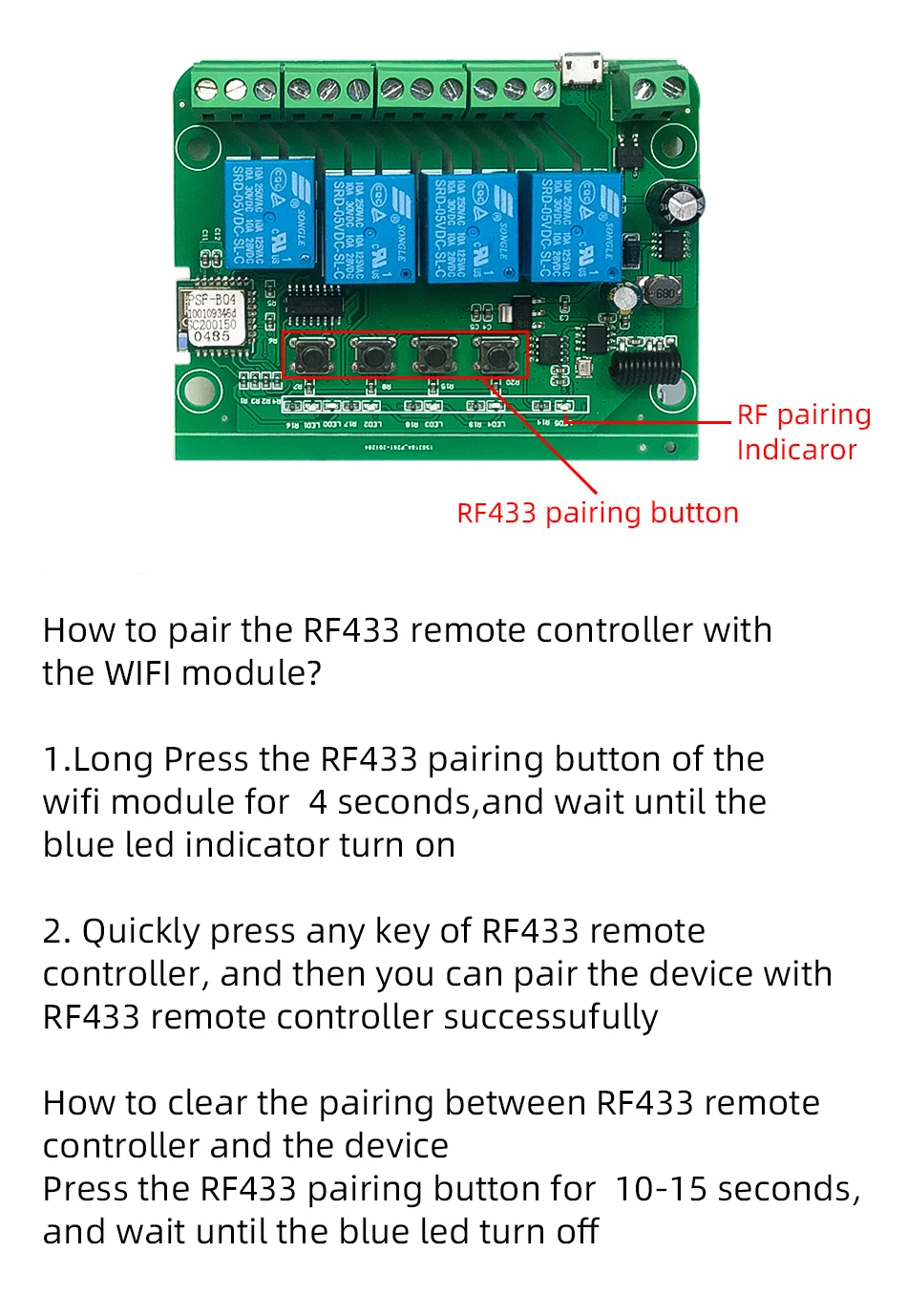

Как очистить Сопряжение между пультом дистанционного управления RF433 и устройством

Нажмите кнопку сопряжения RF433 в течение 10-15 секунд и подождите, пока выключится синий светодиодный индикатор

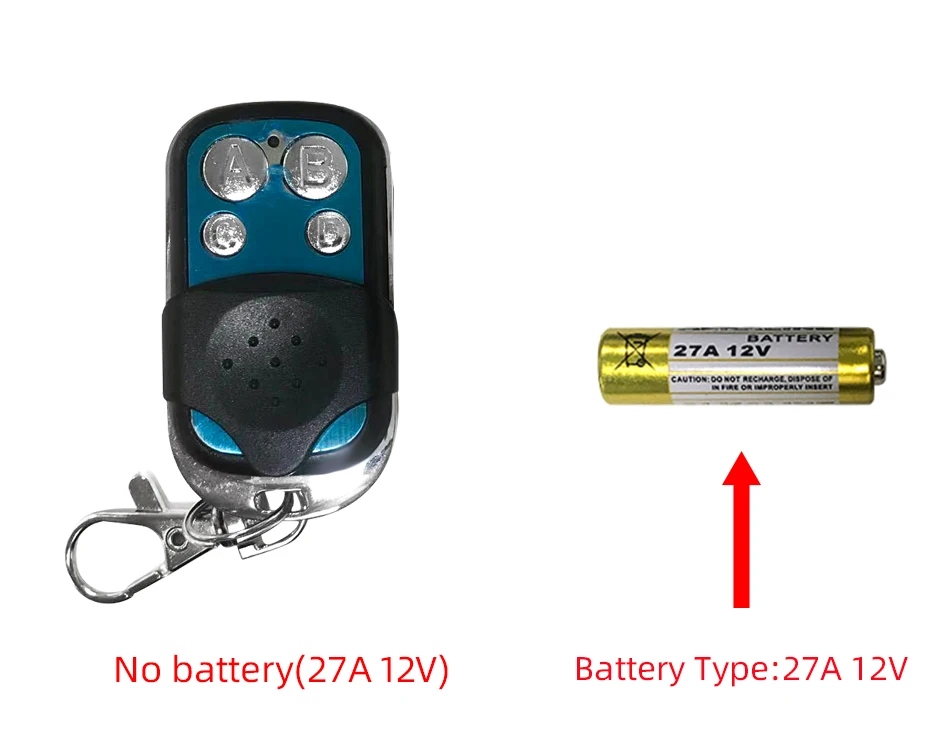

Батарея пульта дистанционного управления RF433 (не входит в комплект)
