Общий

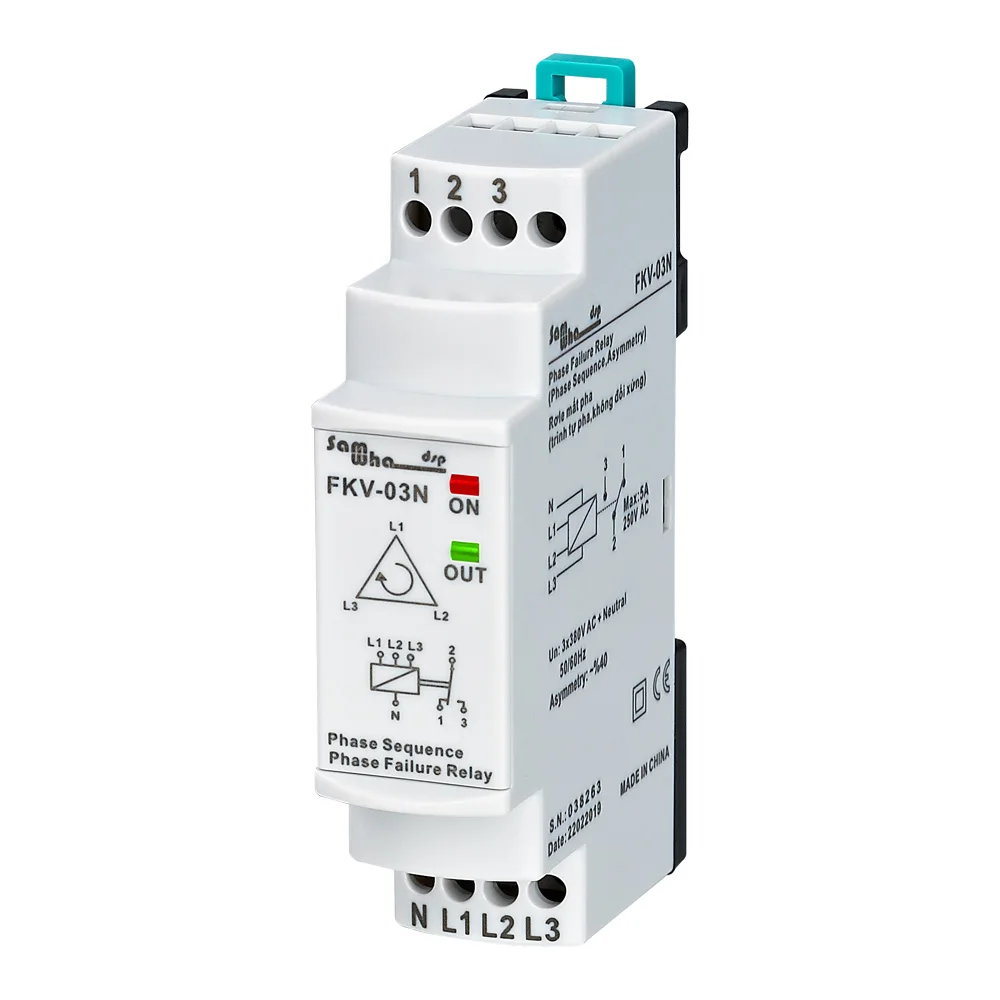

FKV-03N реле фазового отказа предназначены для предотвращения любого выхода из строя трехфазных двигателей из сети.
Принцип использования и работы
Сделайте соединения устройства в соответствии со схемой подключения.Нормальная работа (без ошибок): Когда напряжение находится на нормальных значениях и правильная фаза, реле включается и светодиодный индикатор выключается.Асимметричная ошибка: когда какая-либо фаза выходит из нормального диапазона, светодиодный индикатор ERR мигает (с 2 секундными интервалами), светодиодный выход выключен и реле отключено.Включается реле: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM) открытого замыкания.Реле отключено: 2 (COM) и 1 (NC) короткое замыкание, 1 (NC) и 2 (COM) открытая цепь.
Техническое обслуживание
Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном. Не используйте проводник или химикатМожет повредить устройство. Убедитесь, что устройство работает после очистки
Предупреждения
Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.
Технические характеристики
Рабочее напряжение (Un).... : 3x380V AC + нейтральныйРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CАсимметрия ........... : ± % 40Дисплей. : Светодиоды OUT & ERRТип соединения. : Клеммное соединениеСвяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Диаметр кабеля ................. : 1,5мм ²Вес. : Макс. 110 гр.Крепление .................... : Собранный на din-рейкеРабочая высота .......... : <2000 метров
Размеры

Схема подключения
