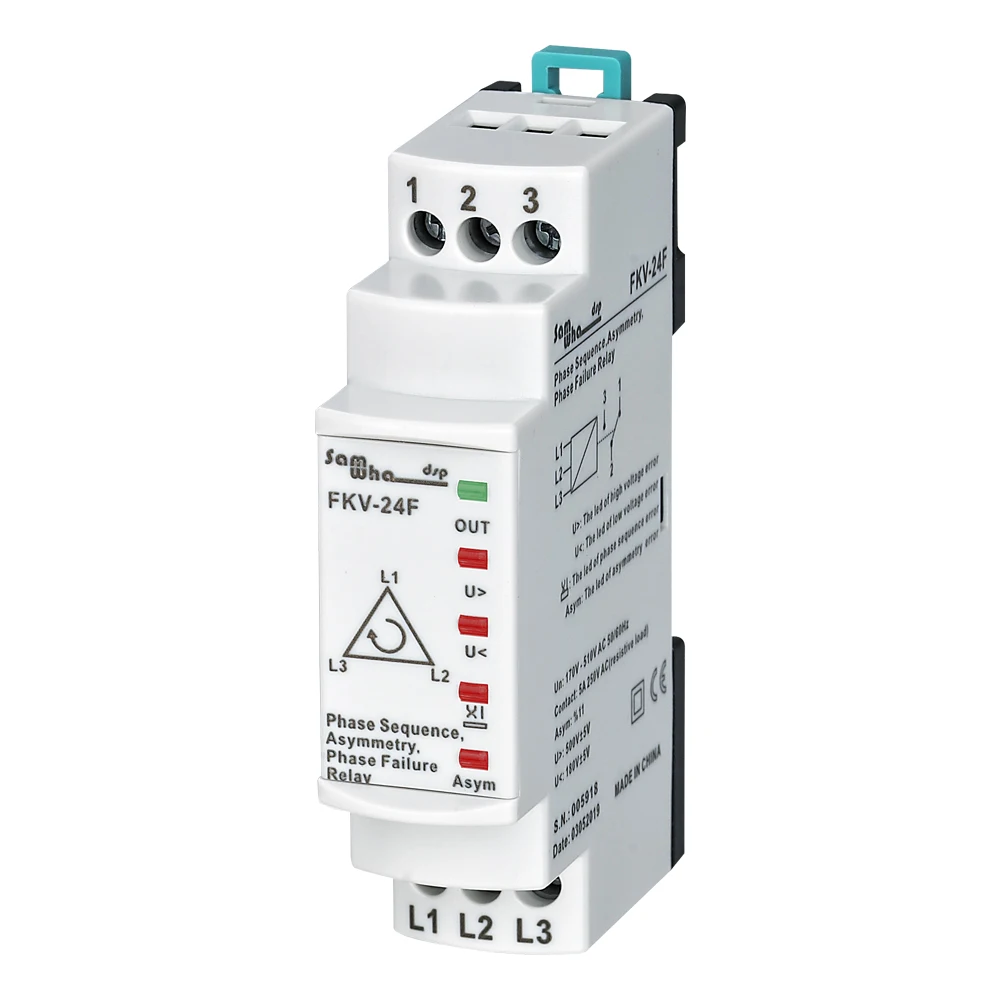

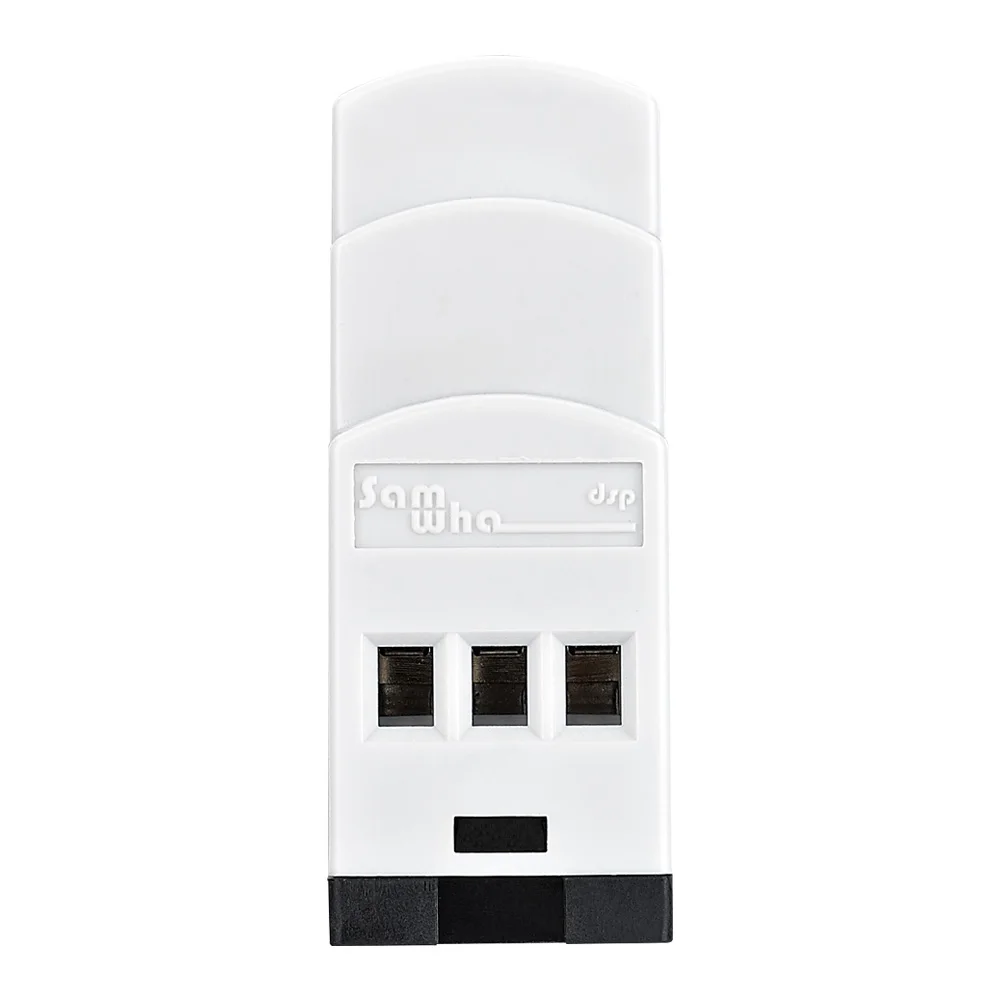

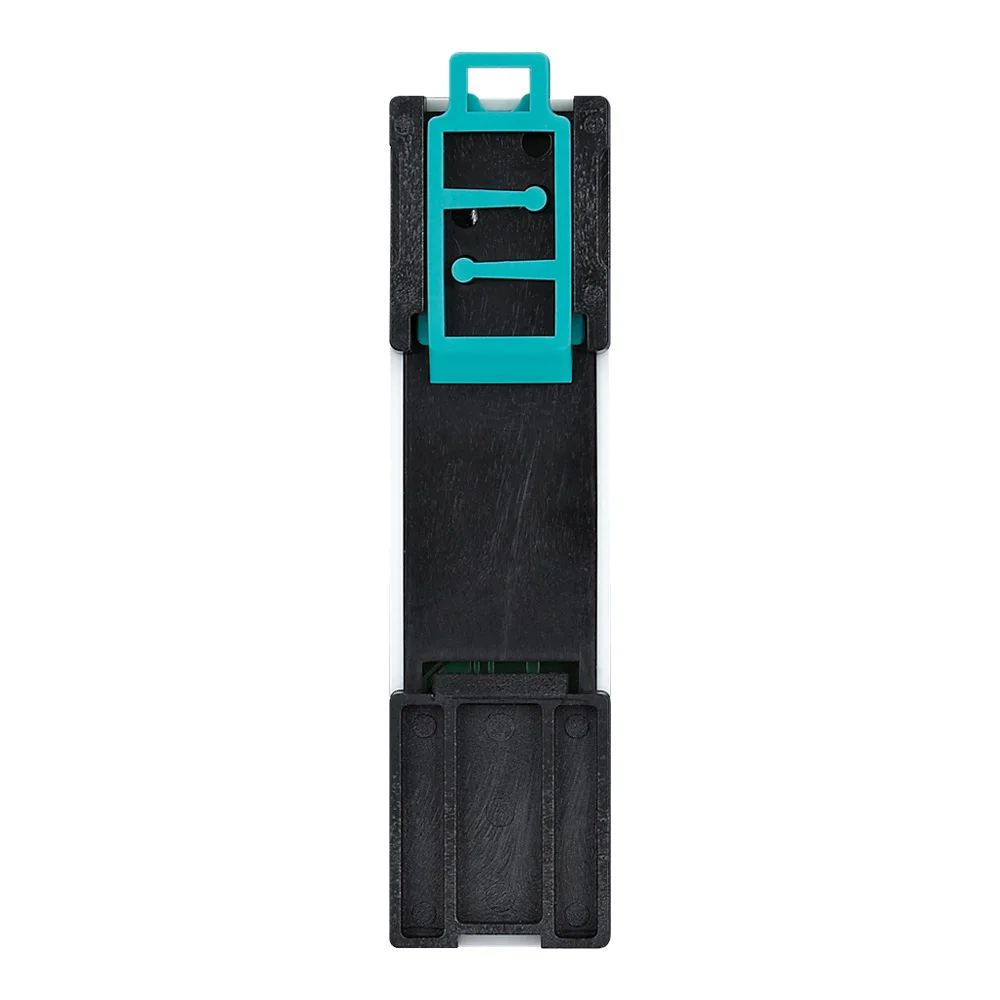

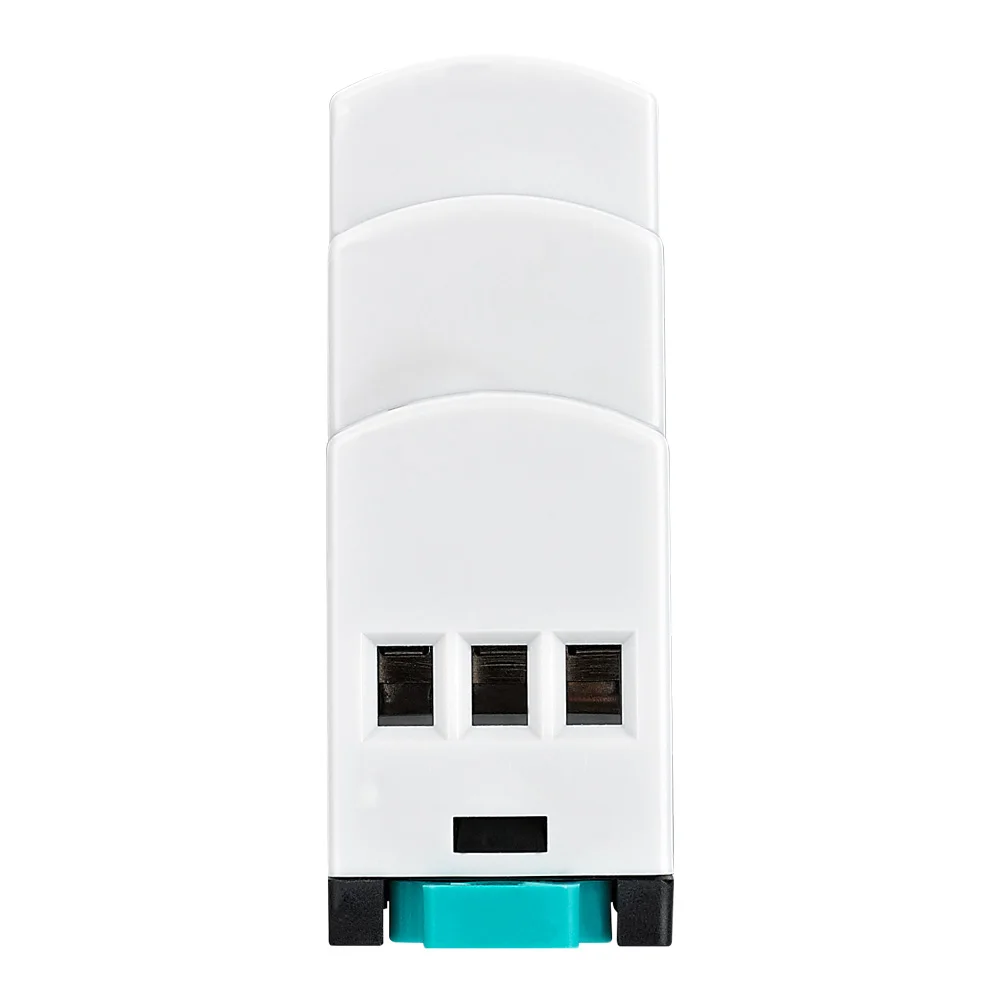

Samwha-Dsp FKV-24F 3*380 В (ненейтральный) повышенное и пониженное напряжение, сбой фазы, асимметрия фазы (фиксированная 11%), реле контроля последовательности фаз

Общие

Реле отказа FKV-24F фаз разработаны так, чтобы избежать любого отказа трехфазных двигателей, вызванного сетью.

Использование и принцип работы

Сделайте соединения согласно схеме. При включении питания и проверке устройства значения напряжения фазы находятся между максимальным и минимальным установленными значениями, балансом фазы и последовательностью фаз. Управление занимает 3-4 секунды. При правильном напряжении фаз, балансе фаз и последовательности фаз, включена светодиодная подсветка реле. Когда реле тянет, выход 2 и 3 контакта идут от короткого замыкания. Если любое фазовое напряжение больше установленного максимального значения U> горит светодиод. Если значение фазового напряжения не вернет нормальное значение в течение 2 секунд, релейные релизы и светодиод реле выключаются. Когда релейные релизы, контакты 1 и 2 выходов являются коротким замыканием. Когда все значения фазового напряжения ниже максимального заданного значения, светодиод U> выключается. Если значение фазового напряжения не превышает максимальное установленное значение с гистерезисом 5 В за 3 секунды

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после включения реле очистки и включения светодиода реле. Когда реле тянет, контакты 2 и 3 выходов являются коротким замыканием. Если любое фазовое напряжение ниже установленного минимального значения напряжения, включается светодиод. Если значение фазового напряжения не вернет нормальное значение в течение 2 секунд, релейные релизы и светодиод реле выключаются. Когда релейные релизы, контакты 1 и 2 выходов являются коротким замыканием. Когда все значения фазового напряжения больше минимального заданного значения, U <светодиод выключается. Если значение фазового напряжения не превышает минимальное установленное значение при гистерезисе 5 в за 3 секунды, включится светодиод реле. Когда реле тянет, контакты 2 и 3 выходов являются коротким замыканием.Коэффициент асимметрии-это отношение максимального фазового напряжения к разнице между максимальным фазовым напряжением и минимальным, больше, чем Асимметричный setatio, светодиод Asym включен. Если значение коэффициента асимметрии не повернет нормальное значение в течение 2 секунд, релейные релизы и светодиод реле выключаются. Когда релейные релизы, контакты 1 и 2 выходов являются коротким замыканием. Если коэффициент асимметрии не превышает коэффициент набора асимметрии с % 2 гистерезисом за 3 секунды, переключение реле и светодиод реле включается. Когда реле тянет, контакт 2 и 3 выходов происходит короткое замыкание.Пример:Коэффициент асимметрии = [(Lmax-Lmin) / Lmax ] x 100Фазовое напряжение: L12 = 430 в, L23 = 370 в ve L31 = 390 в. Lmax = 430 в ve Lmin = 370 вКоэффициент асимметрии = [(430-370 В) / 430 в] x100 =[60/430]x100 = 0,14x100 = 14.Если последовательность фаз обратная, релейные релизы и релейный светодиод выключаются и фазовая последовательность (x) светодиод включен. Когда релейные релизы, контакты 1 и 2 выходов являются коротким замыканием. Когда последовательность фаз установлена правильно, светодиод последовательности фаз (x) выключается, а через 5 секунд реле тянет и светодиод реле включается. Когда реле тянет, контакты 2 и 3 выходов являются коротким замыканием.

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите выключатель и автоматический выключатель рядом с устройством, оператор может легко добраться до него.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

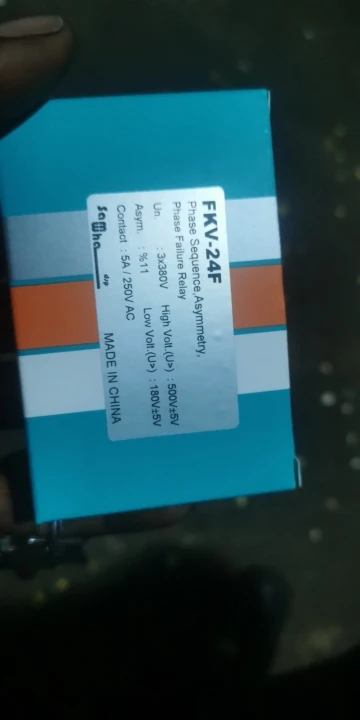

Характеристики

Рабочее напряжение (Un).... : 3x380 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <4VAРабочая температура .. : -20 °C ..... + 55 °CАсимметрия ........... : ± % 11Дисплей. : Внешний светодиод и U>,U<,Асимметрия, светодиоды ошибки последовательности фаз.Тип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 1,5 мм ²Вес. : Макс. 110гр.Монтаж .................... : Собран на din рейкуРабочая высота .......... : <2000 метра

Размеры

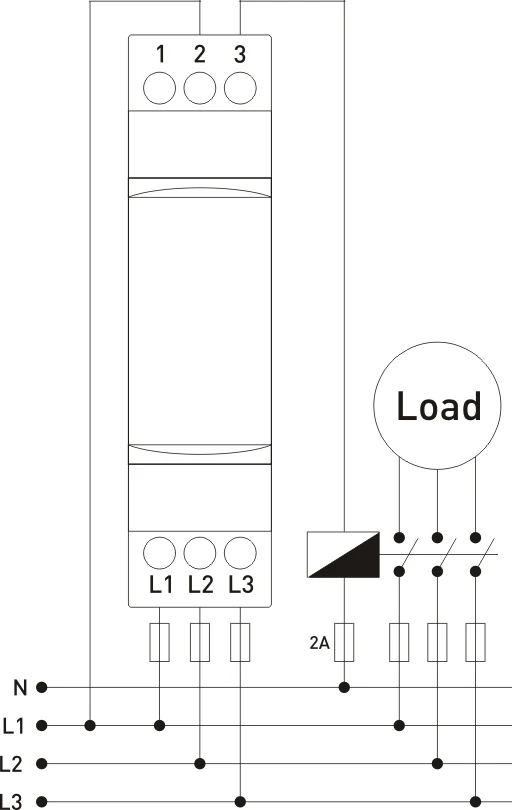

Схема подключения
