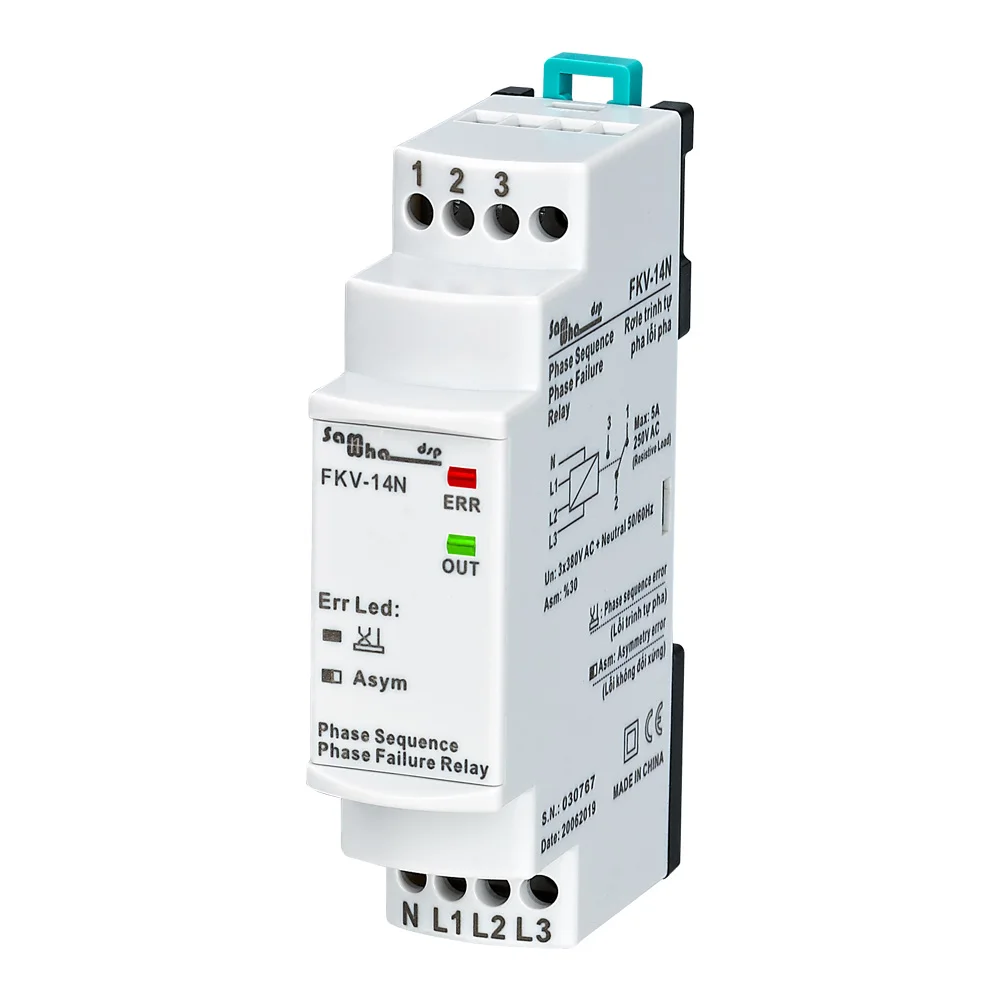

Samwha-Dsp FKV-14N 3 * 380VAC с нейтральным трехфазным отказом, фазовая асимметрия (фиксированная 30%), реле контроля последовательности фаз

Общий

Реле отказа фазы FKV-14N предназначены для того, чтобы избежать любого отказа трехфазных двигателей, вызванного сетью.

Использование и принцип работы

Сделайте подключения устройства в соответствии со схемой подключения.Нормальная работа (без ошибок): Когда напряжение находится на нормальных значениях и последовательность фаз правильная, реле включается и горисветодиодный выхода.Погрешность асимметрии: когда любая фаза выходит из нормального диапазона, светодисветодиодный ERR мигает (с интервалами 2 секунды) светодиодный выключается и реле деактивируется.Активируется реле: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM) открытого замыкания.Реле деактивируется: 2 (COM) и 1 (NC) короткое замыкание, 1 (NC) и 2 (COM) открытая цепь.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте никаких проводников или химических веществМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может легко дотянуться.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 3x380 В AC + нейтральныйРабочая частота ....... : 50/60 Гц.Рабочая мощность... ....... : <6 ваРабочая температура .. : -20 °C ..... + 55 °CАсимметрия... : ± % 30Дисплей. : Светодиоды OUT & ERRТип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 1 5мм м²Вес. : Макс. 110гр.Монтаж .................... : Собран на din рейкуРабочая высота .......... : <2000 метра

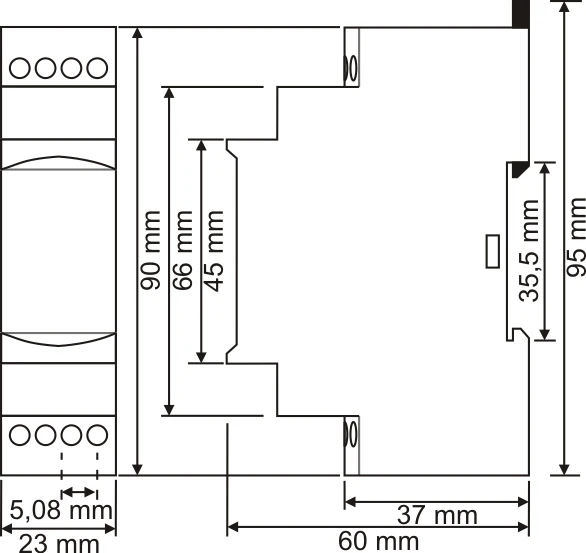

Размеры

Схема подключения
