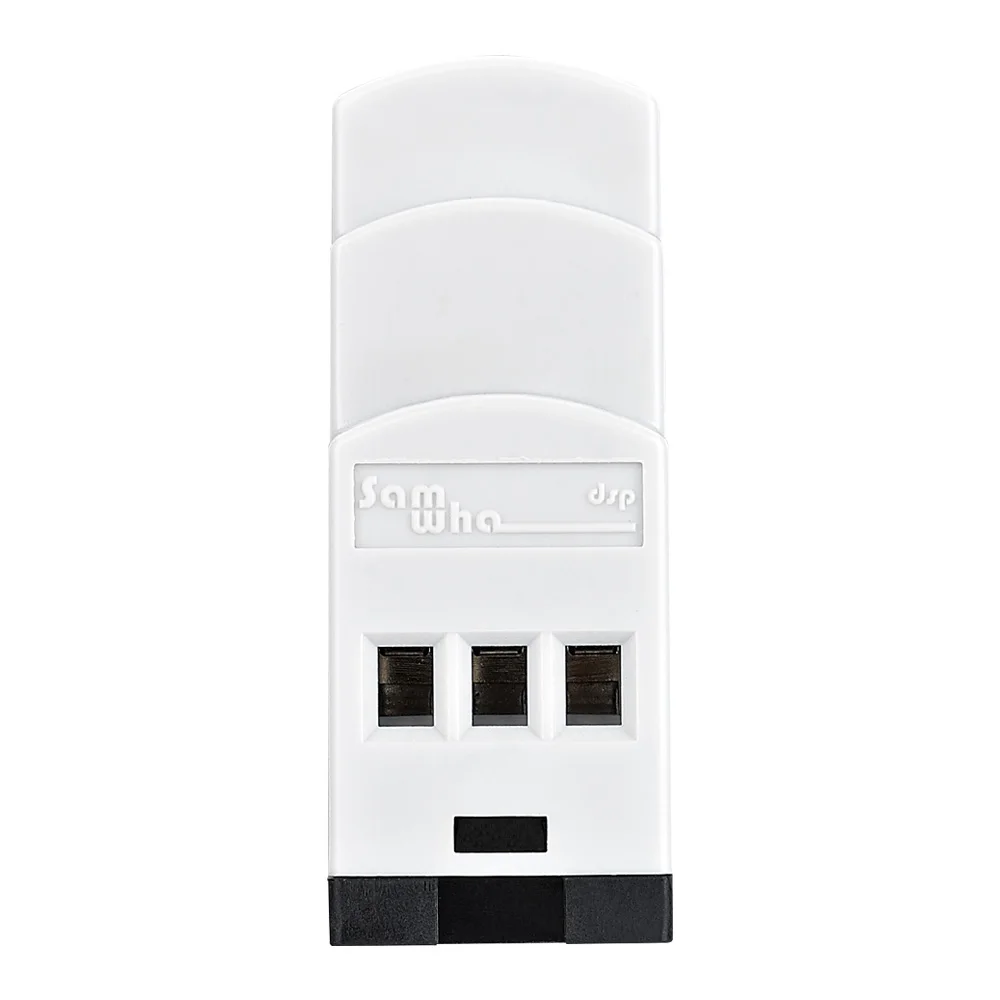

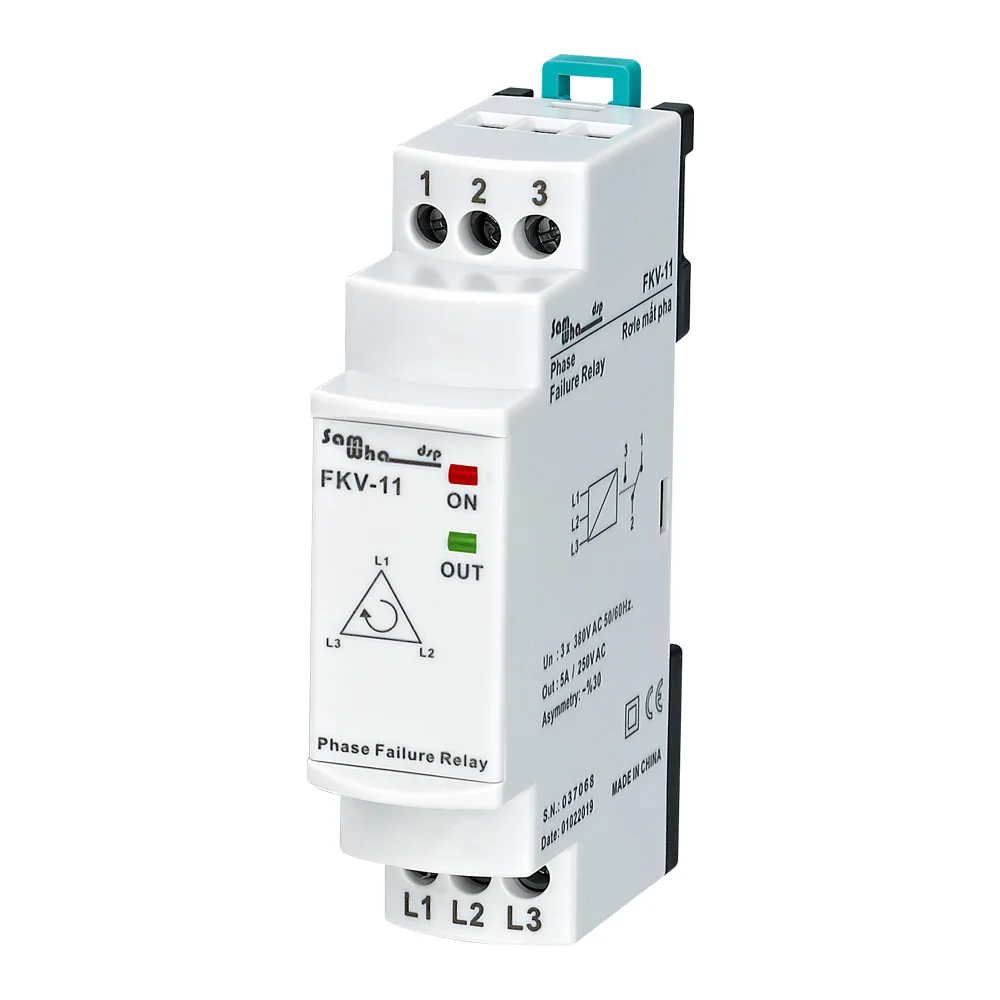

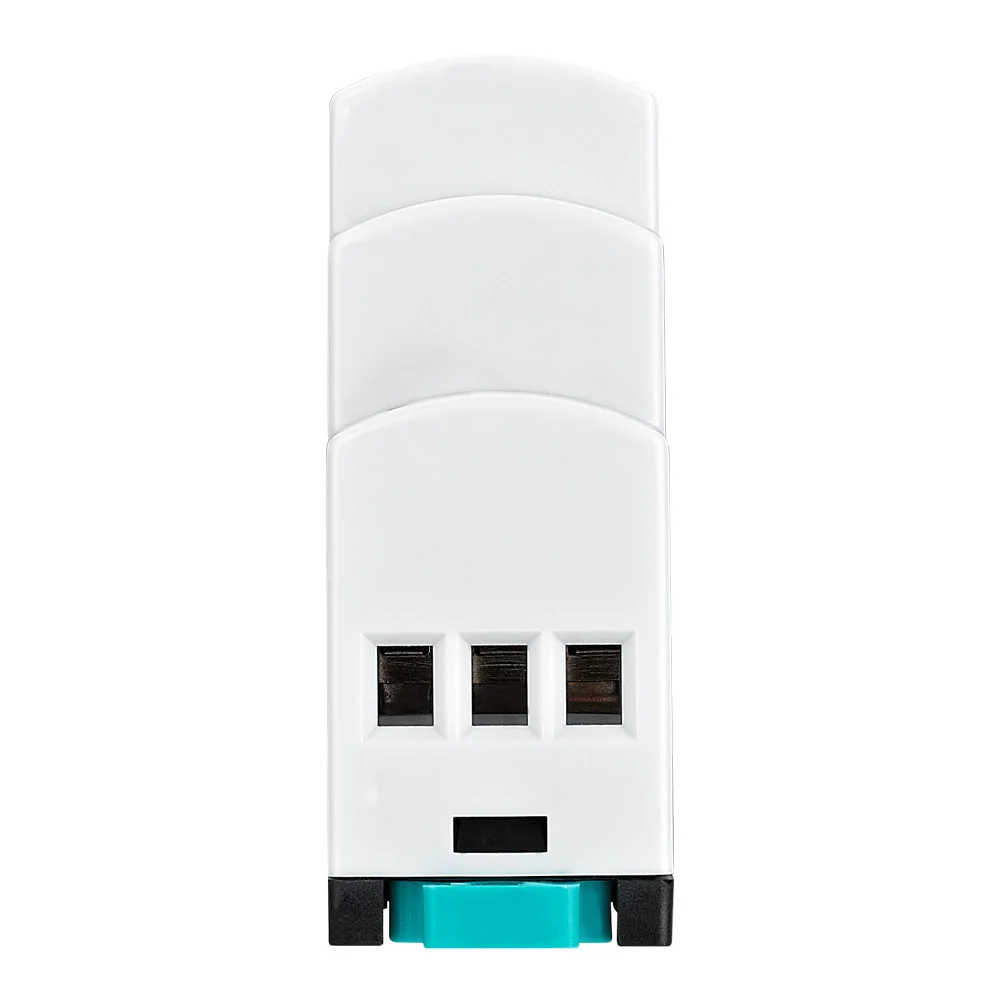

Samwha-Dsp FKV-11 3 * 380VAC ненейтральный трехфазный отказ, фазовая асимметрия (фиксированная. 30%) реле

Общий

Реле отказа фазы FKV-11 предназначены для того, чтобы избежать любого отказа трехфазных двигателей, вызванного сетью.

Использование и принцип работы

Сделайте подключения устройства в соответствии со схемой подключения.Когда питание включено и фазы в нормальных значениях, тянет реле и включается светодиод реле. В этом чехле контактный номер (NO)3. Любая из фаз увеличивается или уменьшается, чем нормальные значения, релейные релизы и светодиодные выключатели. В этом чехле контактный выход (NC)1.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте никаких проводников или химических веществМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может легко дотянуться.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 3x380 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность... ....... : <6 ваРабочая температура .. : -20 °C ..... + 55 °CАсимметрия... : ± % 30Дисплей. : Светодиод On & OutТип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 1 5мм м²Вес. : Макс. 110гр.Монтаж .................... : Собран на din рейкуРабочая высота .......... : <2000 метра

Размеры

Схема подключения
