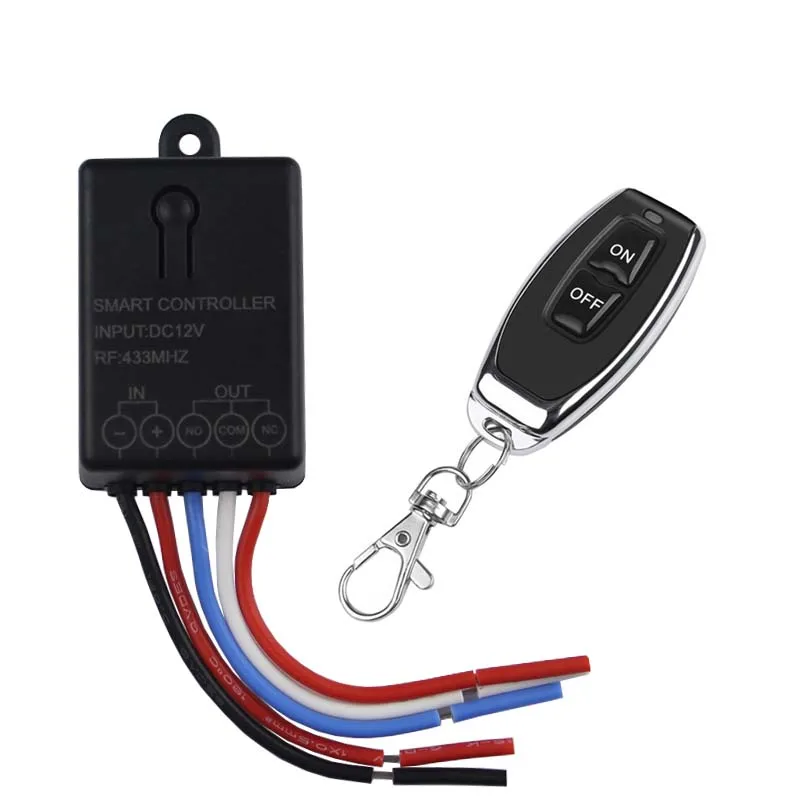

Пульт дистанционного управления для замковдверейсистемы умный дом, 433 МГц, 12 В, 1 канал, передатчик, приемник

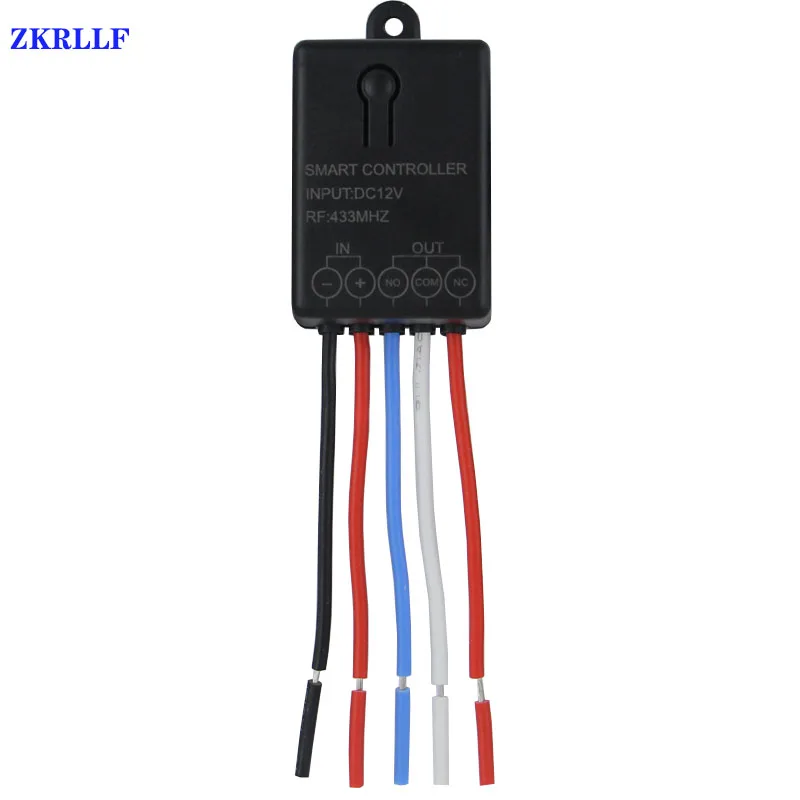

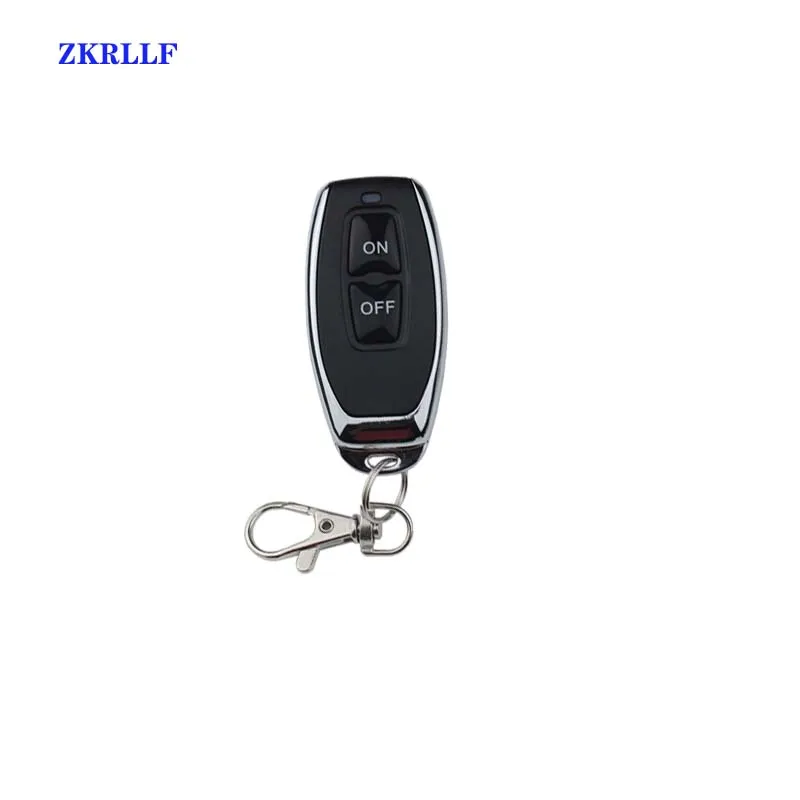

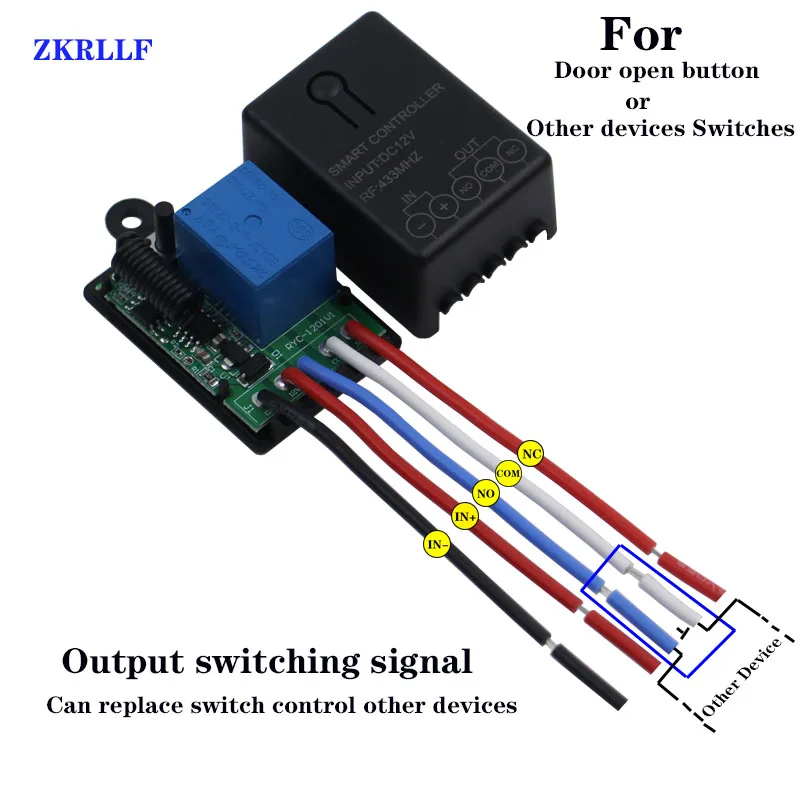

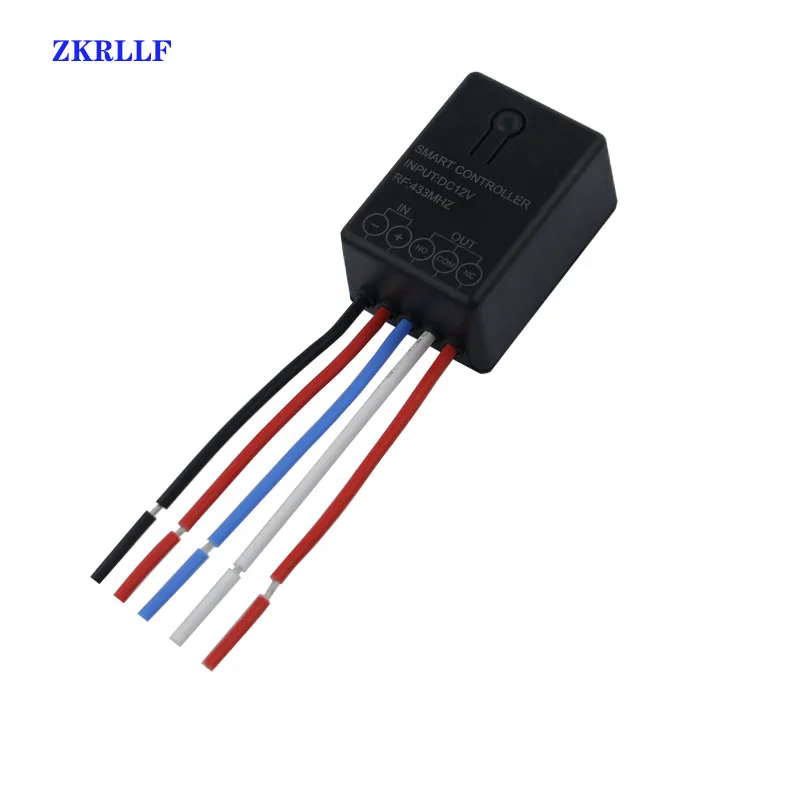

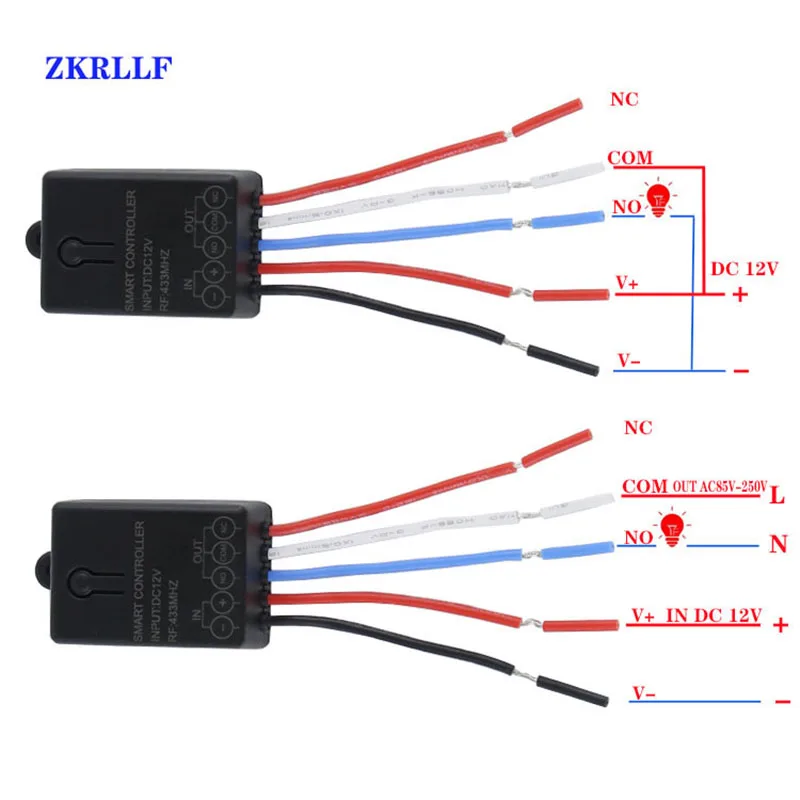

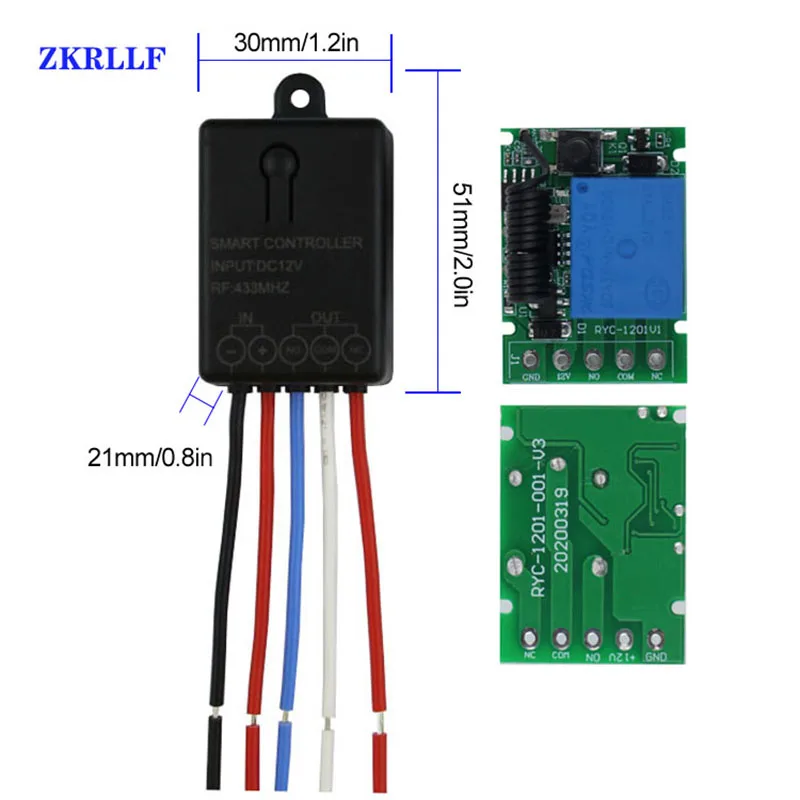

Технические данные приемника:Входная мощность: DC10V-14VТок в режиме ожидания:<5 мАЧастота RF: 433 мРежим работы RF: СупергетеродинЧувствительность приема: >-97 дБмРасстояние передачи:>50 м (открытое пространство)Режим декодирования: программное декодирование MCUУдаленное хранилище: 20 шт.Поддержка удаленного типа: Обучающий код EV1527, фиксированный кодРежим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10s ,15s,20s ), автоматическое включение при включении питанияТип проводки: фиксированная клеммаВыходной терминал: NO , NC , COMРазмеры печатной платы: 36*26*17 мм (Д, Ш, в)Схема подключения 1:+ : 12 В + вход;- : GND-вход;NO: выход, обычное Открытие;COM: выход, общий;NC: выход, нормальное закрытие.Характеристики пульта дистанционного управления:Рабочая частота: 433,92 МГцПитание от батареи кнопки 3 в(Батарея в комплекте),Материал: ПВХ.Кнопка: 2 кнопкиРазмер: 59 мм x 28 мм x 8 мм;Рабочее напряжение: 3 В;Рабочий ток: 12 мАМощность передачи: 10 мВтРежим модуляции: ASK (AM).Тип кодирования: обучение.Расстояние передачи: 50 м (открытое пространство)Примечание:Различные варианты включают разные пакеты:

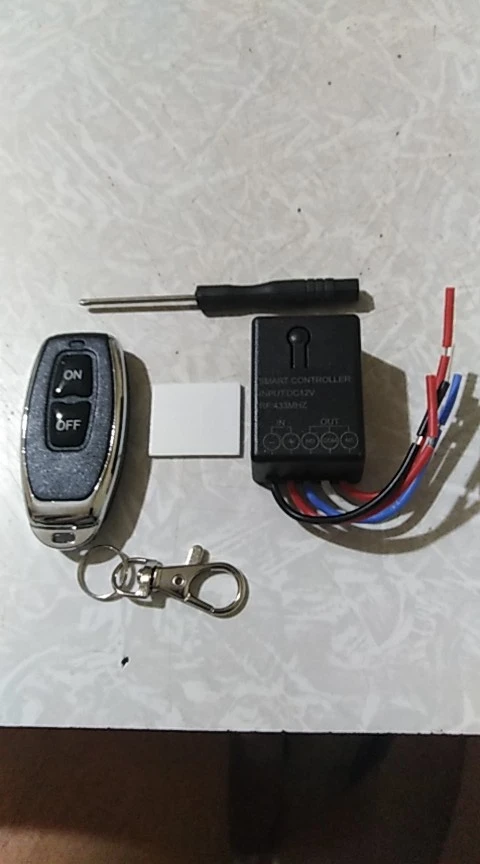

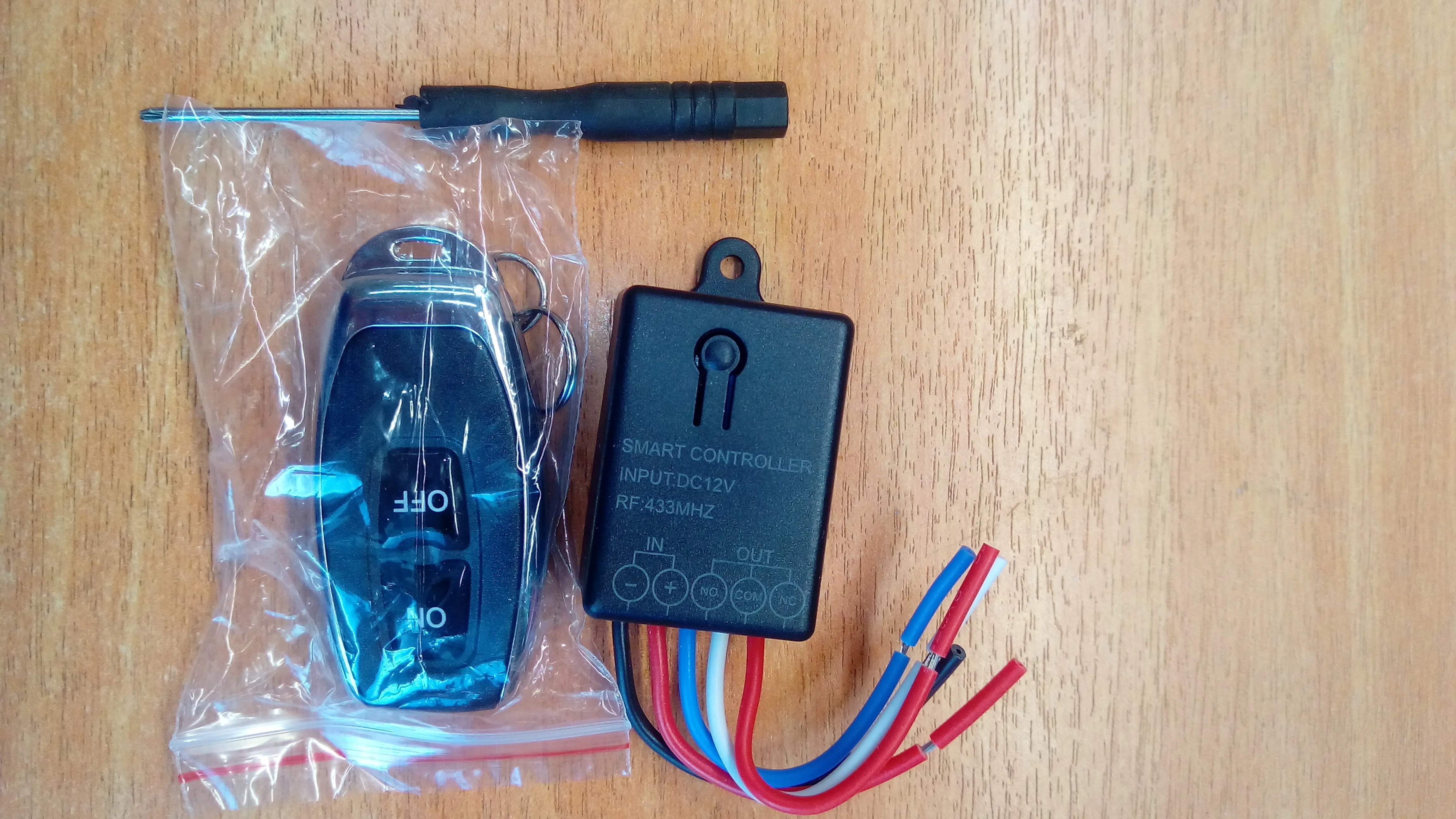

В комплект 1 входит: 1 шт. *Пульт дистанционного управления(Включая батарею);

Посылка комплект 2 входит: только 1 шт. * Модуль приемника (RYC-1201-1)(включая корпус) * 1 шт.;

Посылка 3 входит: 1 шт. *Модуль приемника (RYC-1201-01)(Включая корпус),

1 шт *Пульт дистанционного управления(Включая батарею);

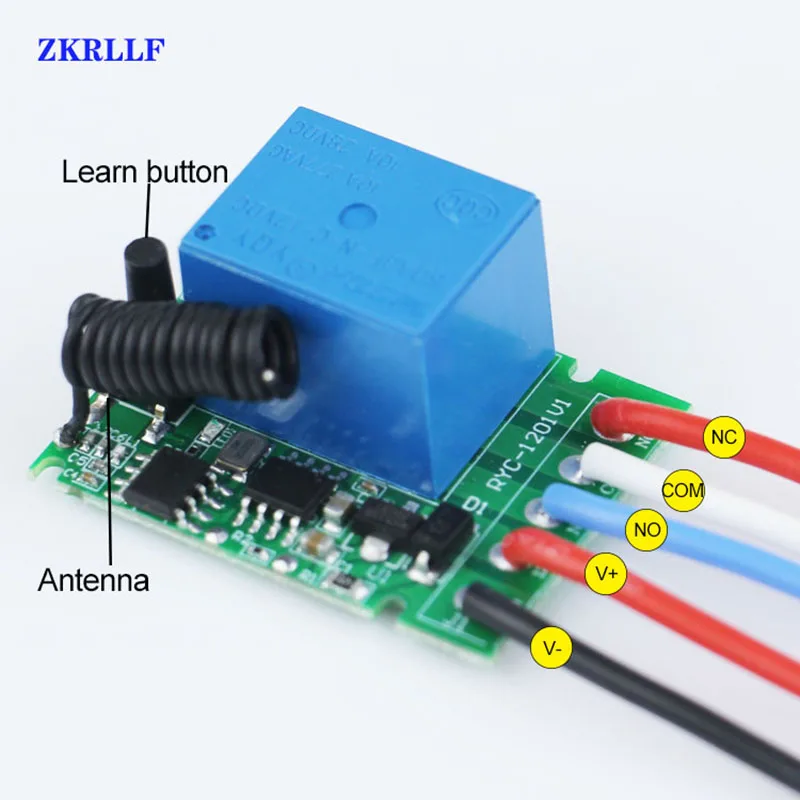

О режиме работы:Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, с момента отпускания кнопки дистанционного управления, после 5s, 10, 15, 20 секунд реле отключается автоматически.Автоматическое включение в режиме питания: при подаче питания реле подключается.Очистка кода:После нажатия кнопки обучения приемника 9 раз, приемник очистит все данные пульта дистанционного управления в своей памяти.Когда светодиодный мигнет 5 раз, это означает, что функция очистки завершена.(После очистки кода в приемнике все пульты дистанционного управления должны снова изучиться с приемника для перезапуска.)Настройки режима работы приемника1. Изучение кода: (Моментальное)Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.Подождите немного, загорится светодиод, он приходит в обучающее состояние. Нажмите кнопку дистанционного управления,Светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.2. Изучение кода: (переключение)Нажмите кнопку обучения на приемнике дважды, он войдет в режим настройки переключения, подождитеКогда загорисветодиодный, он переходит в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикаторНа плате приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.3. Изучение кода: (фиксация)Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше об пульте дистанционного управления, вам нужноИзучите две разные кнопки, в первый раз изучите «Вкл», во второй-«Выкл».Например: Кнопка A = вкл., кнопка B = ВЫКЛ., нажмите кнопку обучения на приемнике тройного раза,Переходит в режим фиксации. Подождите немного, загорится светодиодный индикатор на плате передатчика,Нажмите кнопку дистанционного управления A, светодиодный мигнет 3 раза. Нажмите кнопку дистанционного управления B. Светодиодный индикатор мигает на 3Раз, а затем выключается, обучение прошло успешно.4. Изучение кода: (режим задержки времени)Нажмите кнопку обучения на приемнике вперед, время на 5 секунд.Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд.Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд.Нажмите кнопку обучения на приемнике семь раз, задержка по времени на 20 секунд.Светодиодный индикатор погаснет.Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.Обучение успешно.5. Изучение кода: (автоматическое включение при питании)Нажмите кнопку обучения на приемнике восемь раз, он войдет в режим настройки, подождите немного,Загорится светодиод, приходит в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор наПлата приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.Примечание: в системе можно хранить 20 пультов дистанционного управления, если количество пультов превышает 20, то начальный пульт дистанционного управления будет потерян.
