433 МГц DC 12 В 10A реле 1 CH Беспроводной RF пульт дистанционного управления переключатель передатчик и приемник модуль для светодиодный/Электрический дверной контроль
Технические данные приемника:
Входная мощность: DC10V-14V
Ток в режиме ожидания:<5 мА
Частота RF: 433 м
Режим работы RF: супергетеродинный
Чувствительность приема: >-108dbm
Расстояние передачи:>50 м (открытое пространство)
Режим декодирования: Программное обеспечение MCU декодирование
Удаленное Хранение: 25 шт.
Поддержка удаленного типа: код обучения EV1527, фиксированный код
Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении
Тип проводки: стационарный терминал
Выход Te тип проводки rminal :NO , NC , COM

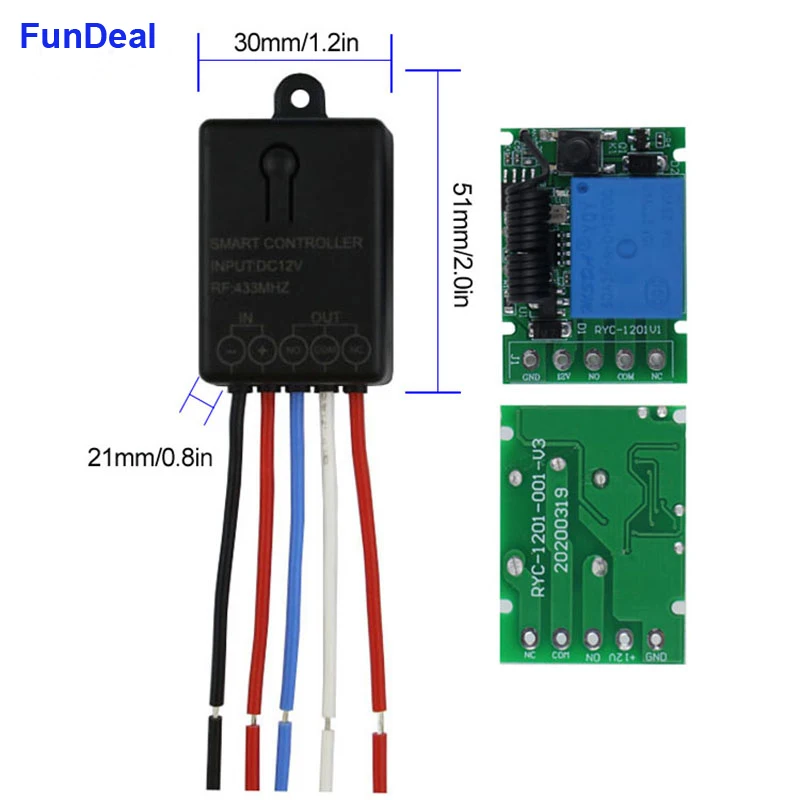

Размер печатной платы: 36*26*17 мм (Д, Ш, в)
Применение
О режиме работы:
1, мгновенный:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.2,Переключатель:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.3,Фиксация:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.
4., Режим задержки времени:Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.5,Автоматическое включение при включении:Когда источник питания, реле подключается.
Очистка кода:

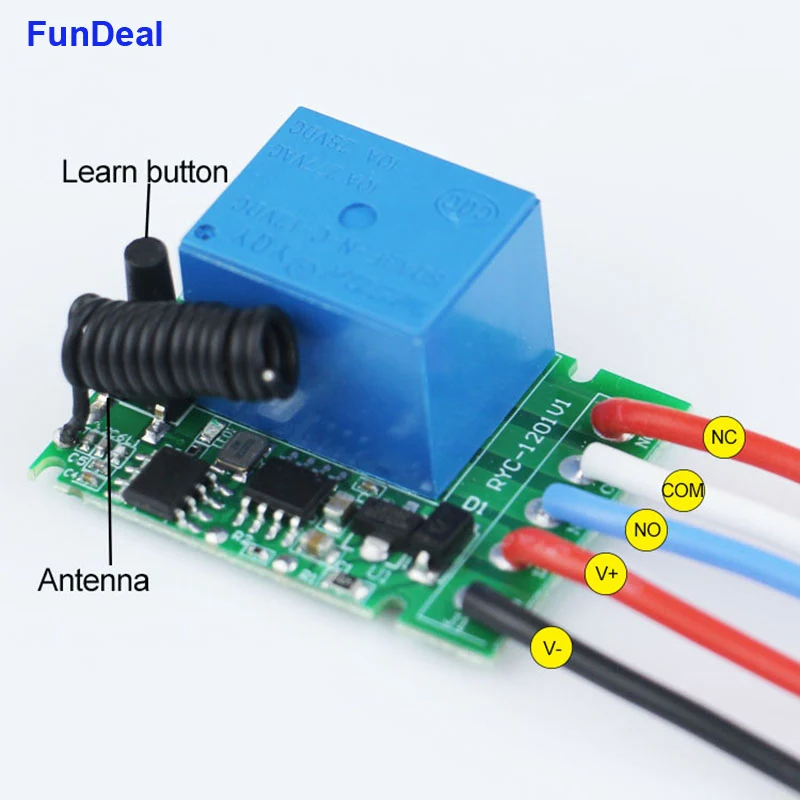

Нажмите кнопку обучения на приемниках для9 раз, Пока светодиодный индикатор не выключится, а затем мигнет, пока он не начнет мигать 5 раз. Это означает, что код был успешно очищен;После очистки кода, все пульт дистанционного управления больше не может работать.
Изучение кода: (мгновенный)Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,Обучение успешно.
Изучение кода: (переключение)Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключенияПодождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,Обучение успешно.
Изучение кода: (фиксация)
Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».Например: Кнопка A = ON, кнопка B = OFFНажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника будет включен,Нажмите кнопку дистанционного управления A,Светодиодный фонарик 3 раза.Нажмите кнопку дистанционного управления B.Светодиодный индикатор мигает 3 раза, а затем выключается,Обучение успешно.A = ON , B = OFF.
Изучение кода: (режим задержки времени)Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.
Нажмите кнопку обучения на приемнике в семь раз, время задержки в течение 20 секунд. Светодиодный индикатор будет включен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает 3 раза, а затем выключается, успешно обучаясь.
Изучение кода: (автоматическое включение при включении)
Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,Обучение успешно.
Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.

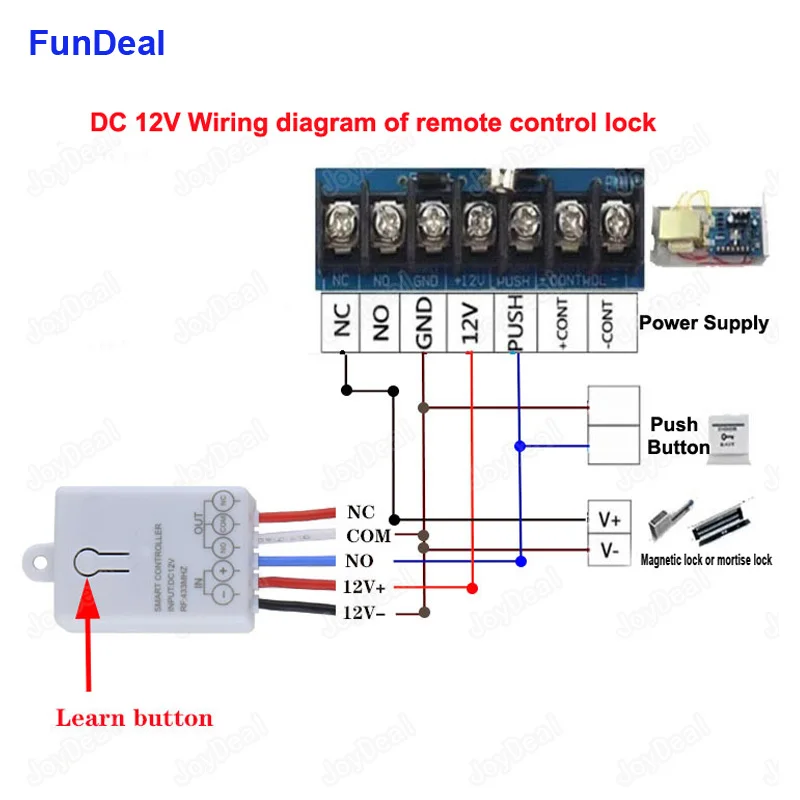

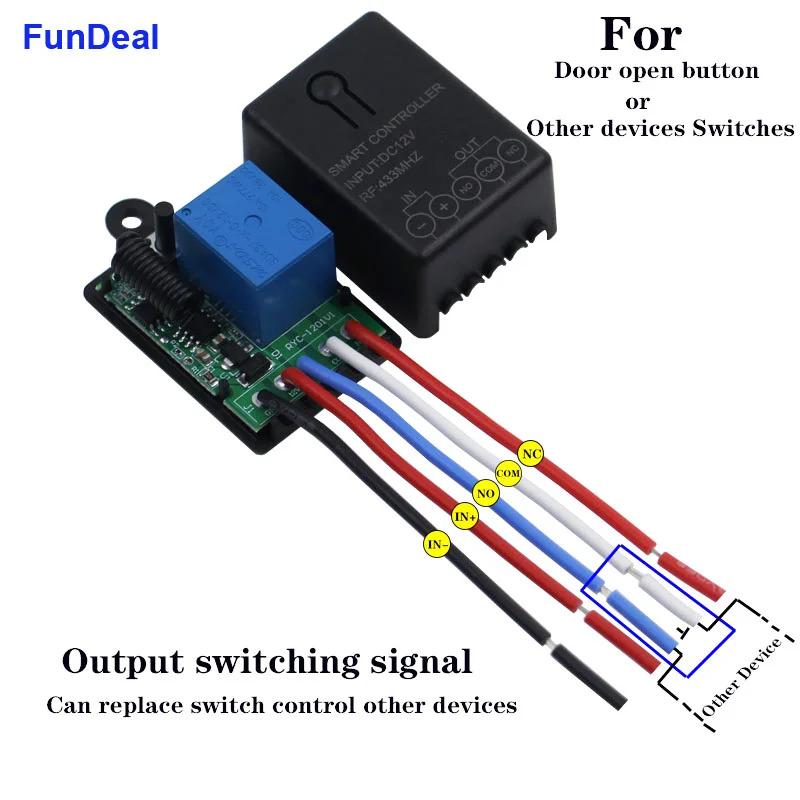

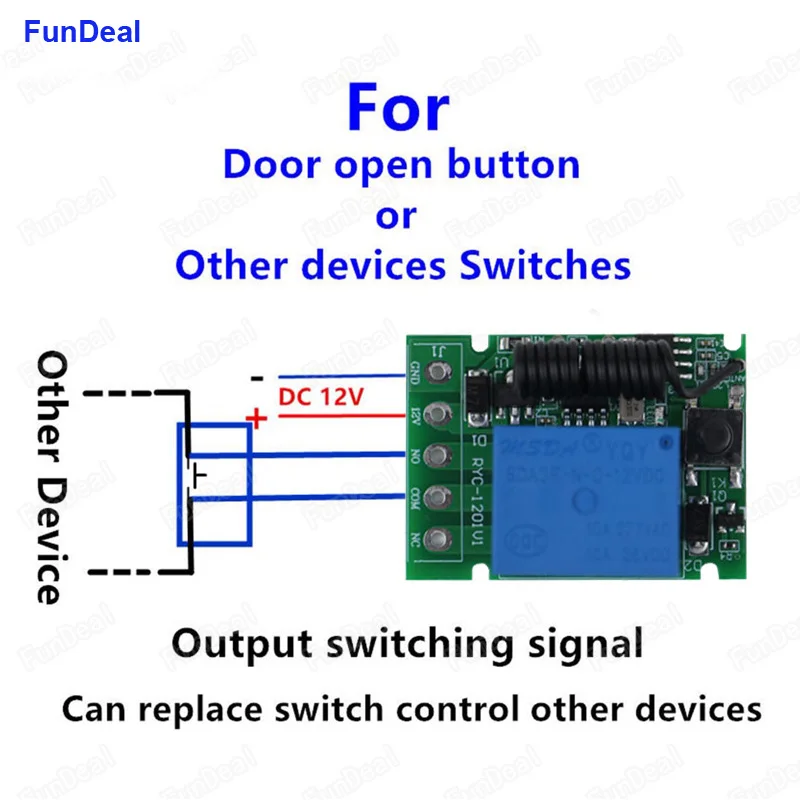

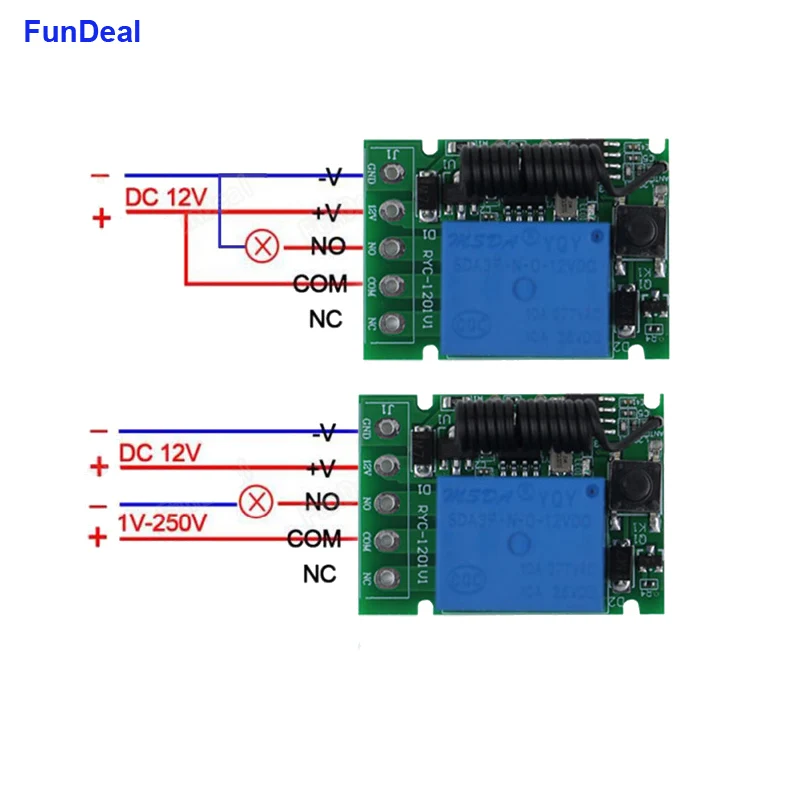

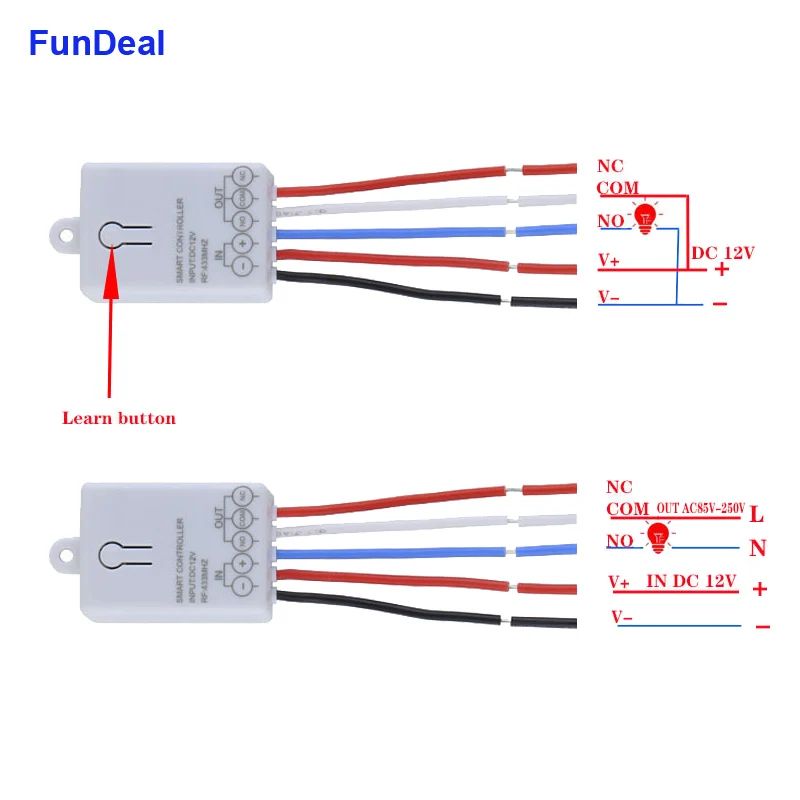

Схема проводки 1:
+ : 12 В + вход;
- : GND-вход;
НЕТ: выход, нормально открытый;
COM: выход, общий;
NC: выход, нормальное закрытие.
-
Decoding modeMCU software decoding
-
Dimension of PCB36*26*17mm (L,W,H)
-
Input PowerDC10V-14V
-
Output Te Wiring type rminalNO , NC , COM
-
Remote storage25pcs
-
RF Frequency433M
-
RF working modesuperheterodyne
-
Standby Current<5MA
-
Transmitting distance>50m ( open space)
-
Wiring typefixed terminal
-
Беспроводная связьРФ
-
Вес логистики0.800
-
Каждая упаковка1
-
Канал1
-
Минимальная единица измерения100000015
-
Название брендаFunDeal
-
НазначениеКомпьютер
-
Номер модели433MHz EV1527 Wireless RF Remote Control Transmitter and Receiver
-
Поддержка APPНет
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)4
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)7
-
СертификацияЕвропейский сертификат соответствия
-
УпаковкаДа
-
Частота433 МГц
