Универсальный пульт дистанционного управления для умного дома, 433 МГц, 12 В постоянного тока, 1 канал, 433 МГц

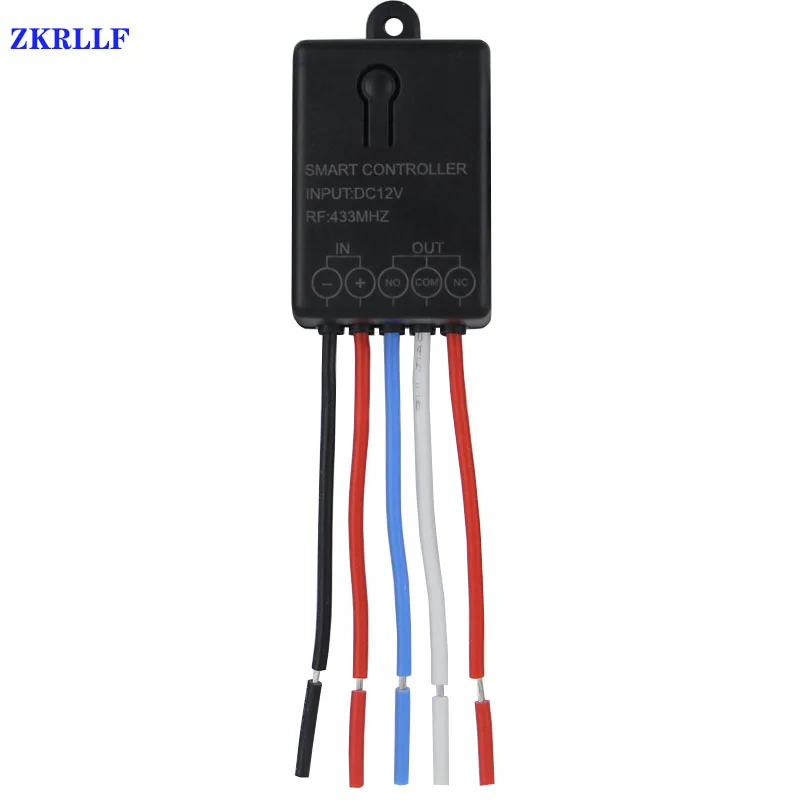

Технические данные приемника:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 433 м

Режим работы RF: Супергетеродин

Чувствительность приема:<-108 дБм

Расстояние передачи:>50 м (открытое пространство)

Режим декодирования: программное декодирование MCU

Удаленное хранилище: 20 шт.

Поддержка удаленного типа: Обучающий код EV1527, фиксированный код

Режим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10s ,15s,20s ), автоматическое включение при включении питания

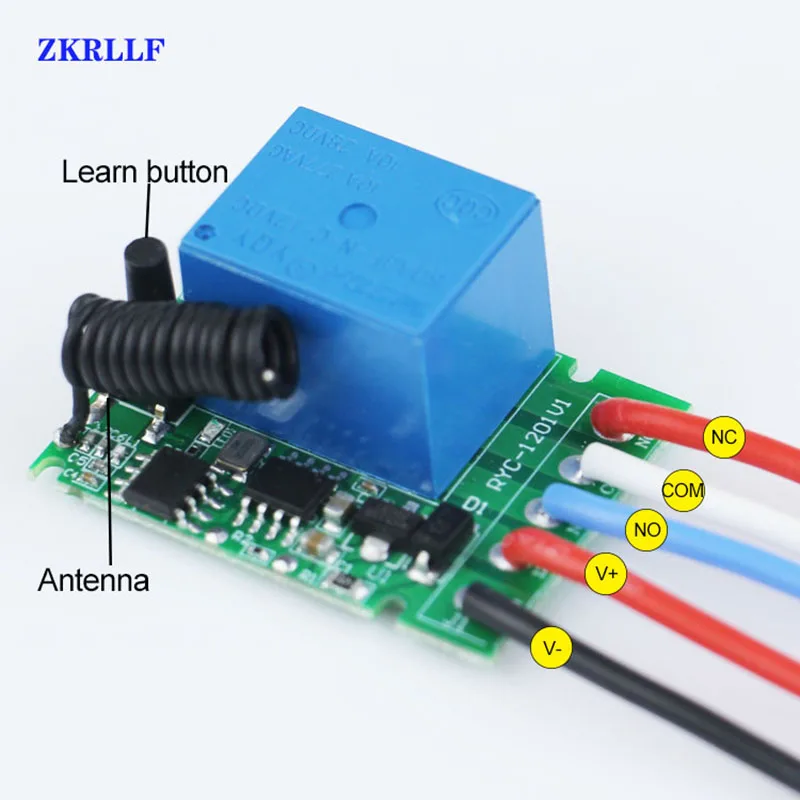

Тип проводки: фиксированная клемма

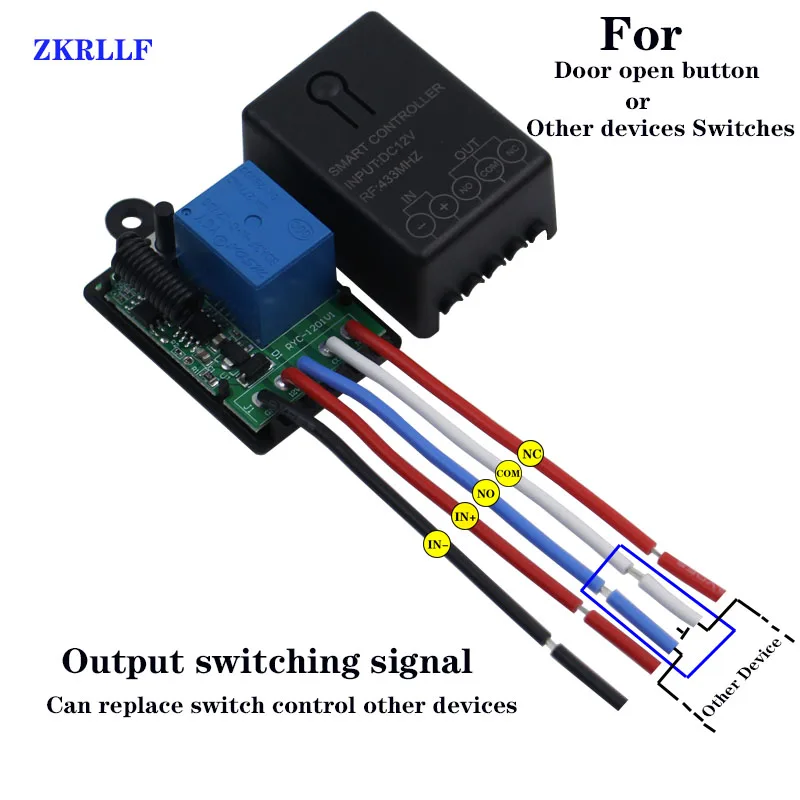

Тип проводки на выходе Te rminal :NO , NC , COM

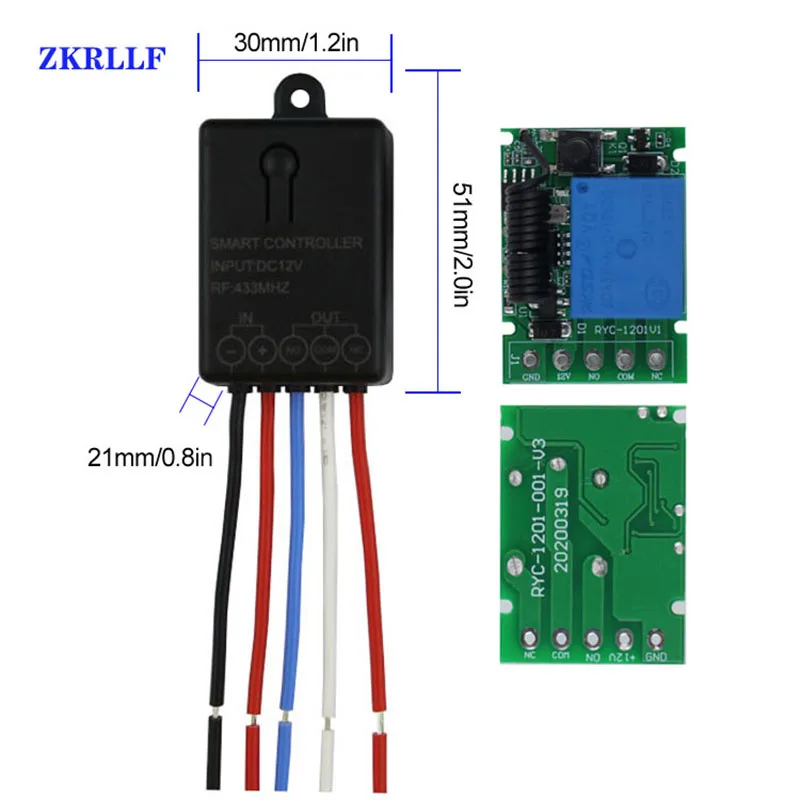

Размеры печатной платы: 36*26*17 мм (Д, Ш, в)

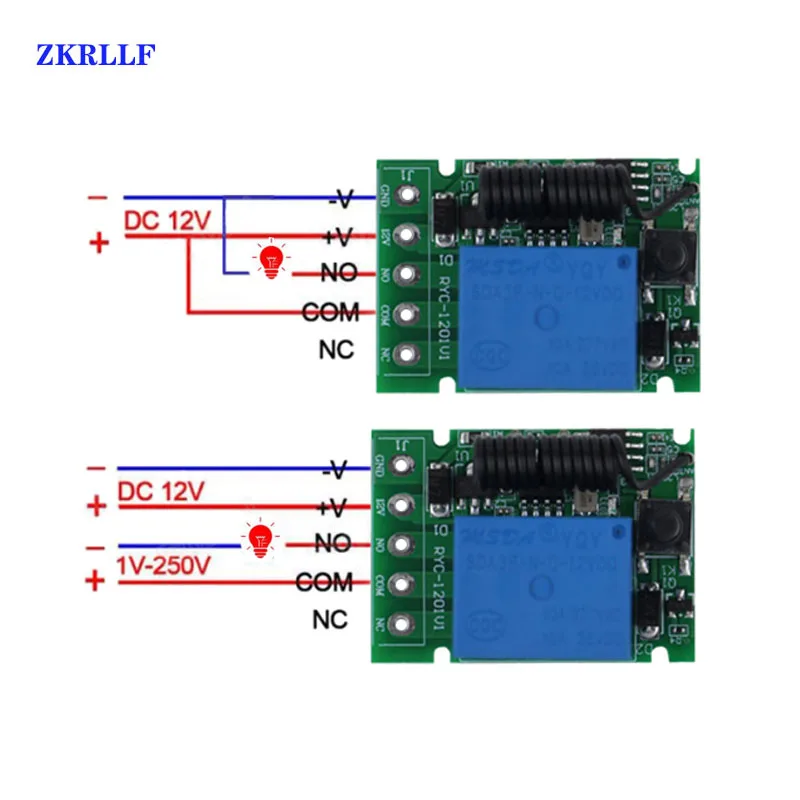

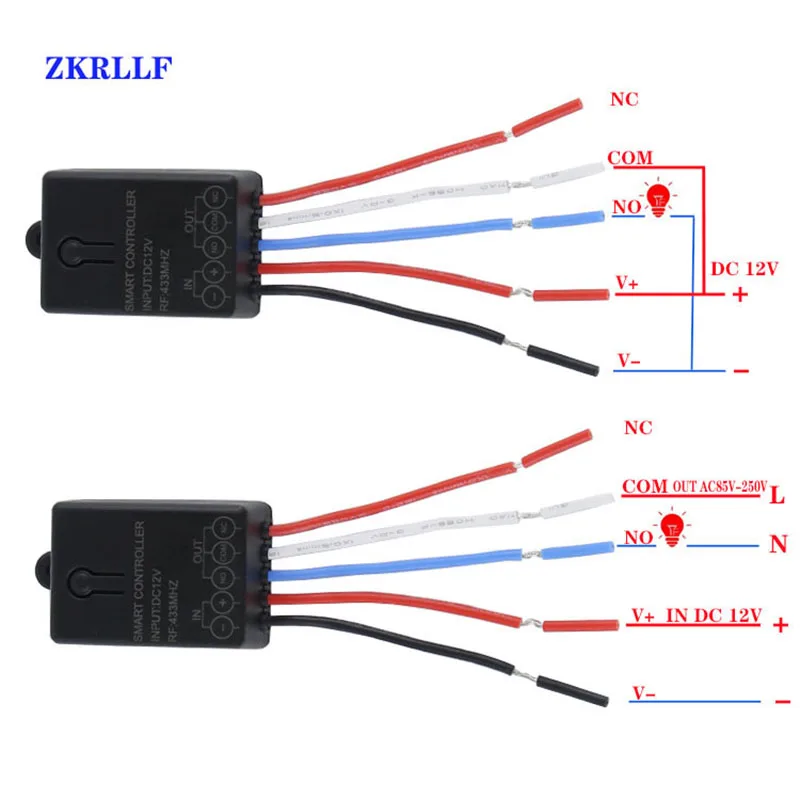

Схема подключения 1:

+ : 12 В + вход;

- : GND-вход;

NO: выход, обычное Открытие;

COM: выход, общий;

NC: выход, нормальное закрытие.

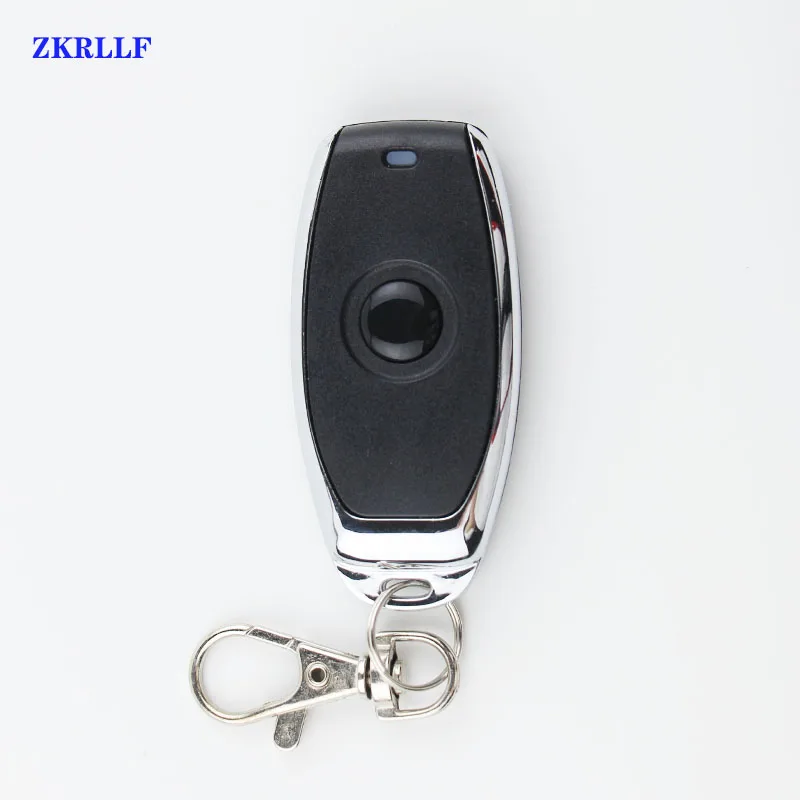

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц

Питание от батареи кнопки 3 в(Батарея в комплекте),

Материал: ПВХ.

Кнопка: 1 кнопка

Размер: 59 мм x 28 мм x 8 мм;

Рабочее напряжение: 3 В;

Рабочий ток: 12 мА

Мощность передачи: 10 мВт

Режим модуляции: ASK (AM).

Тип кодирования: обучение.

Расстояние передачи: 50 м (открытое пространство)

Примечание:

Различные варианты включают разные пакеты:

Посылка 1 входит: только 1 обучающий код EV1527Дистанционное управление* 1 шт;

Посылка комплект 2 входит: 1 шт. *Модуль приемника (RYC-1201-01)(Включая корпус),

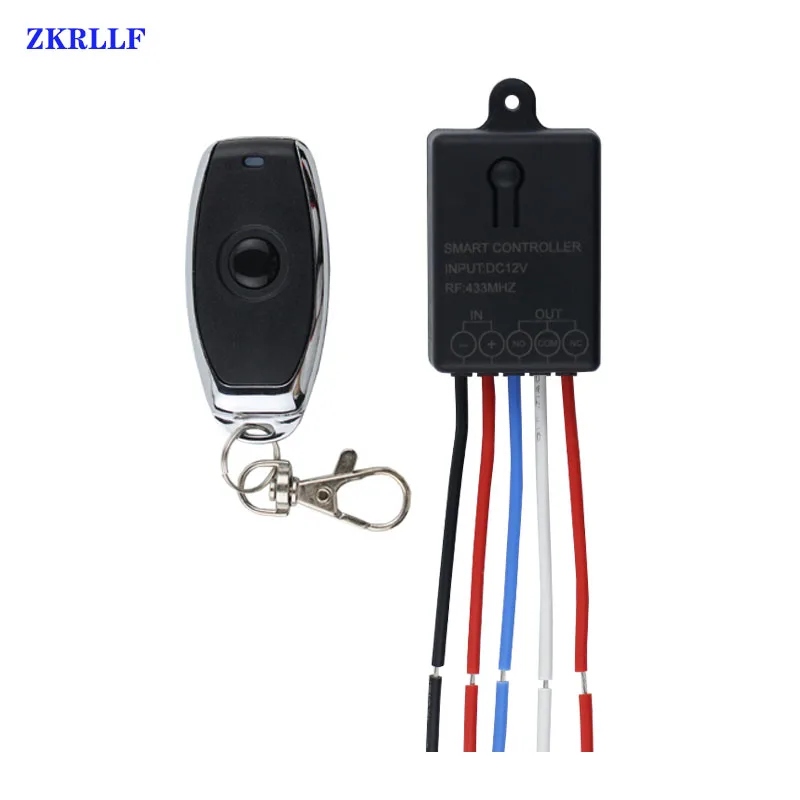

Посылка 3 входит: 1 шт. *Модуль приемника (RYC-1201-01)(Включая корпус),

1 шт *Пульт дистанционного управления(Включая батарею);

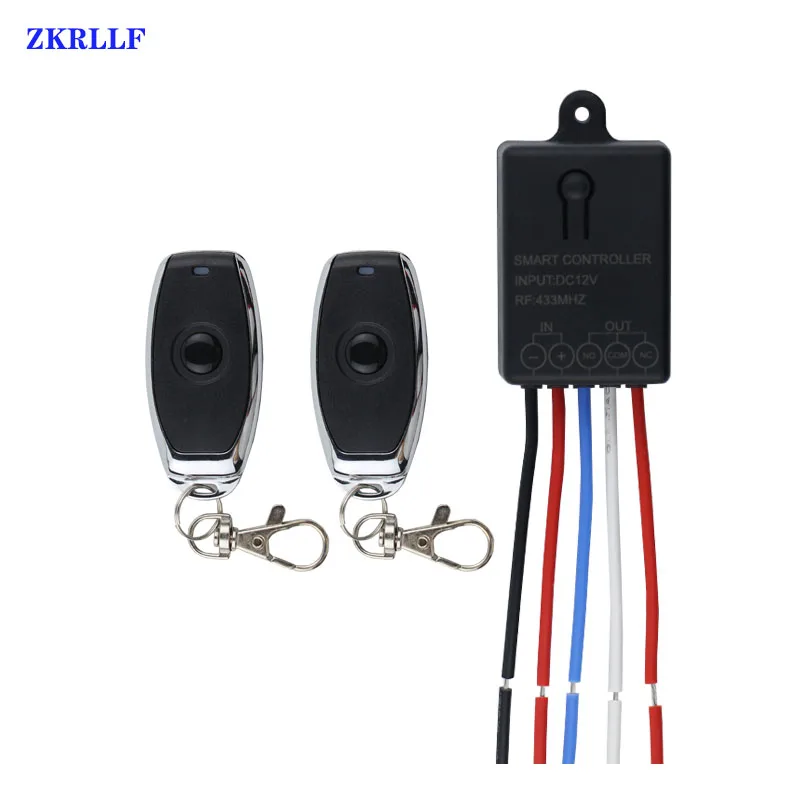

Посылка комплект 4 входит: 1 шт. *Модуль приемника (RYC-1201-01)(Включая корпус),

2 шт *Пульт дистанционного управления(Включая батарею);

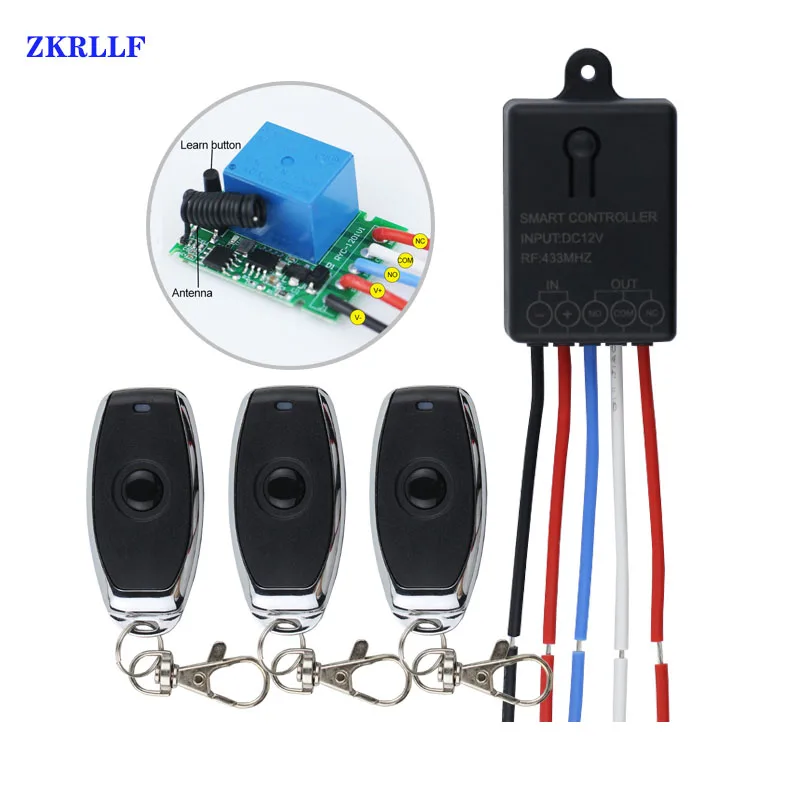

Посылка комплект 5 входит: 1 шт. *Модуль приемника (RYC-1201-01)(Включая корпус),

3 шт *Пульт дистанционного управления(Включая батарею);

О режиме работы:Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, с момента отпускания кнопки дистанционного управления, после 5s, 10, 15, 20 секунд реле отключается автоматически.Автоматическое включение в режиме питания: при подаче питания реле подключается.Очистка кода:После нажатия кнопки обучения приемника 9 раз, приемник очистит все данные пульта дистанционного управления в своей памяти.Когда светодиодный мигнет 5 раз, это означает, что функция очистки завершена.(После очистки кода в приемнике все пульты дистанционного управления должны снова изучиться с приемника для перезапуска.)Настройки режима работы приемника1. Изучение кода: (Моментальное)Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.Подождите немного, загорится светодиод, он приходит в обучающее состояние. Нажмите кнопку дистанционного управления,Светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.2. Изучение кода: (переключение)Нажмите кнопку обучения на приемнике дважды, он войдет в режим настройки переключения, подождитеКогда загорисветодиодный, он переходит в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикаторНа плате приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.3. Изучение кода: (фиксация)Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше об пульте дистанционного управления, вам нужноИзучите две разные кнопки, в первый раз изучите «Вкл», во второй-«Выкл».Например: Кнопка A = вкл., кнопка B = ВЫКЛ., нажмите кнопку обучения на приемнике тройного раза,Переходит в режим фиксации. Подождите немного, загорится светодиодный индикатор на плате передатчика,Нажмите кнопку дистанционного управления A, светодиодный мигнет 3 раза. Нажмите кнопку дистанционного управления B. Светодиодный индикатор мигает на 3Раз, а затем выключается, обучение прошло успешно.4. Изучение кода: (режим задержки времени)Нажмите кнопку обучения на приемнике вперед, время на 5 секунд.Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд.Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд.Нажмите кнопку обучения на приемнике семь раз, задержка по времени на 20 секунд.Светодиодный индикатор погаснет.Нажмите кнопку дистанционного управления, светодиодный мигает и выключается, обучение прошло успешно.5. Изучение кода: (автоматическое включение при питании)Нажмите кнопку обучения на приемнике восемь раз, он войдет в режим настройки, подождите немного,Загорится светодиод, приходит в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор наПлата приемника мигнет 3 раза, а затем погаснет, обучение прошло успешно.Примечание: в системе можно хранить 20 пультов дистанционного управления, если количество пультов превышает 20, то начальный пульт дистанционного управления будет потерян.
