Дорогие друзья!
На странице сведений о товаре есть видео (демонстрация для использования).
Технические данные приемника:
Входная мощность: 10 В-14 В постоянного тока
Ток в режиме ожидания:<5 мА
Частота RF: 433 МГц
Режим работы RF: супергетеродинный
Чувствительность приема: >108dbm
Расстояние передачи: от 50 м до 100 м (открытое пространство)
Режим декодирования: Программное обеспечение MCU декодирование
Удаленное Хранение: 25 шт.
Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном)
Режим работы: Мгновенный, тумблер, фиксация,Задержка времени (5s ,10s ,15s,20s ),Автоматическое включение при включении
Тип проводки: стационарный терминал
Выходной терминал: нет, NC , COM

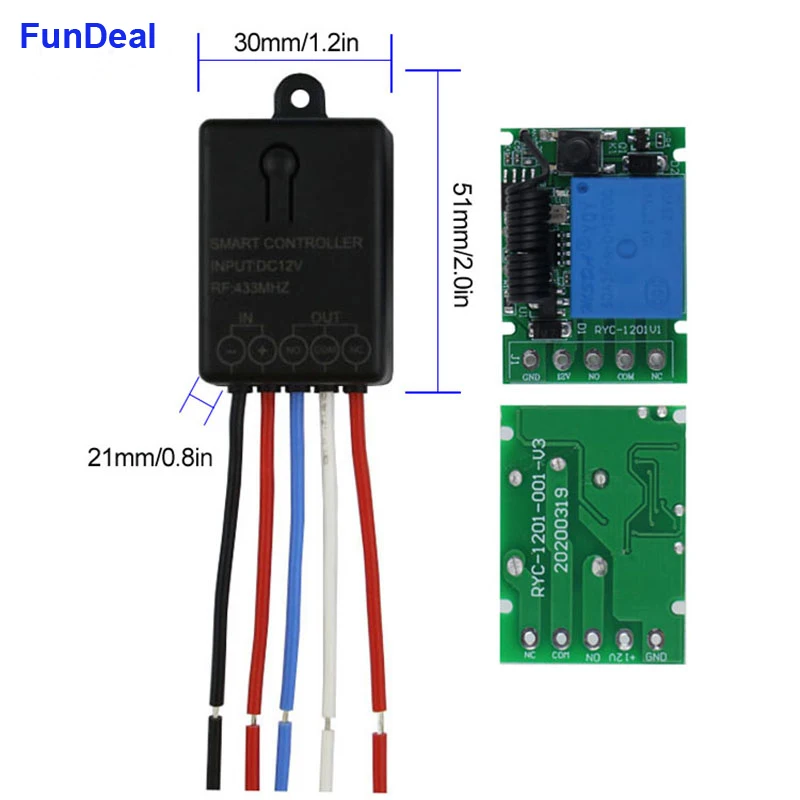

Размер печатной платы: 35*26*18 мм (Д, Ш, в).

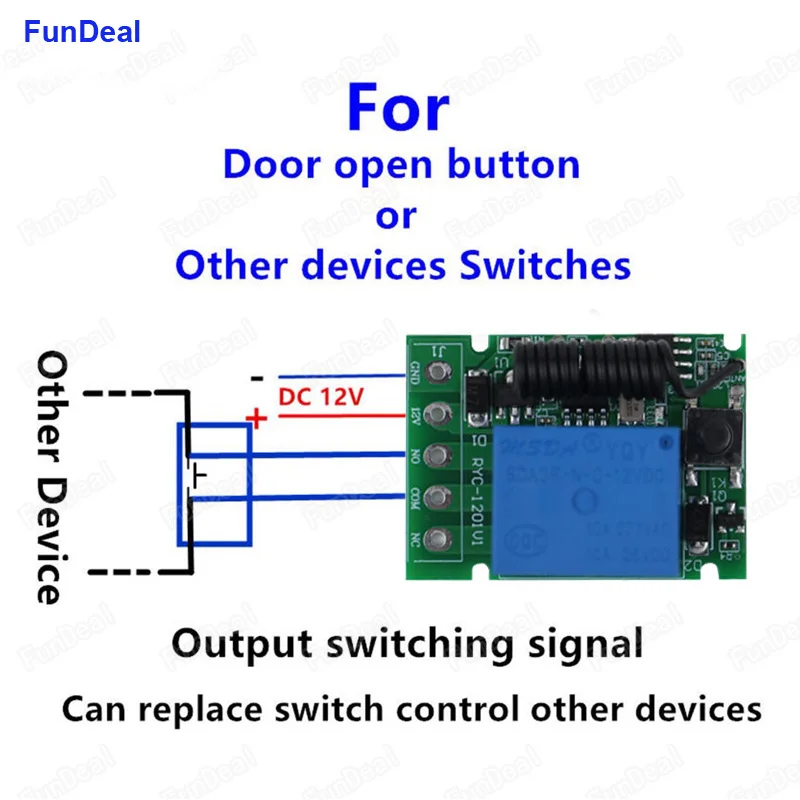

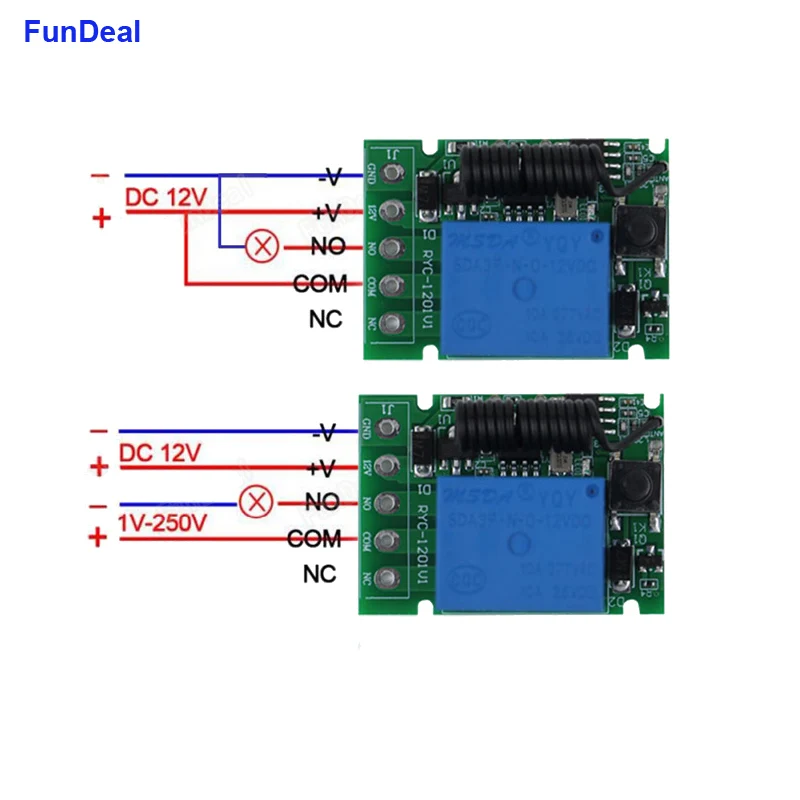

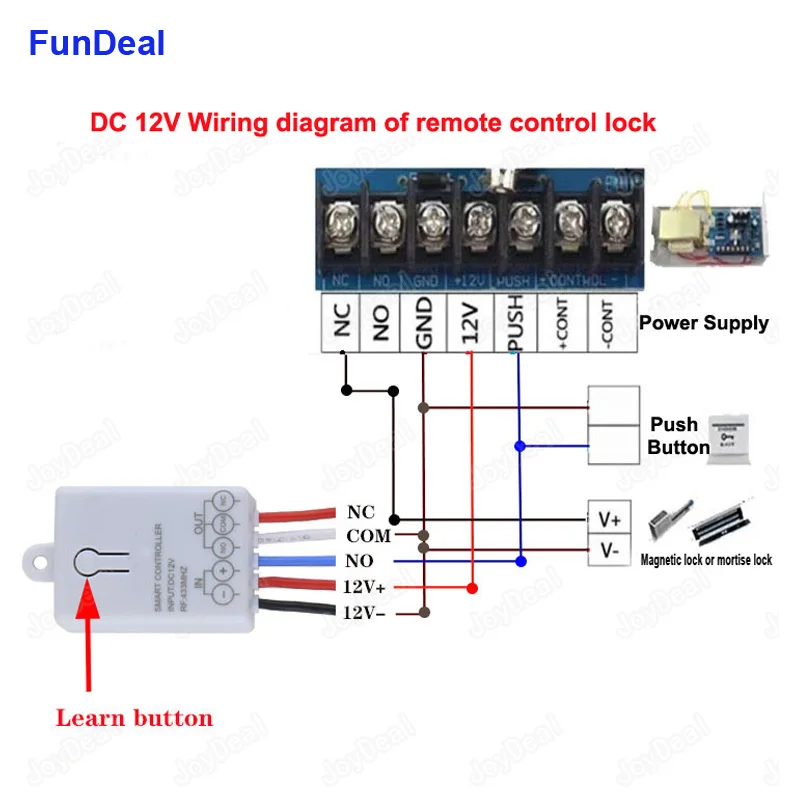

Схема 1:
+ V : 12V + вход;
-В: 12V-вход;
НЕТ: выход, нормально открытый;
COM: выход, общий;
NC: выход, нормальное закрытие.

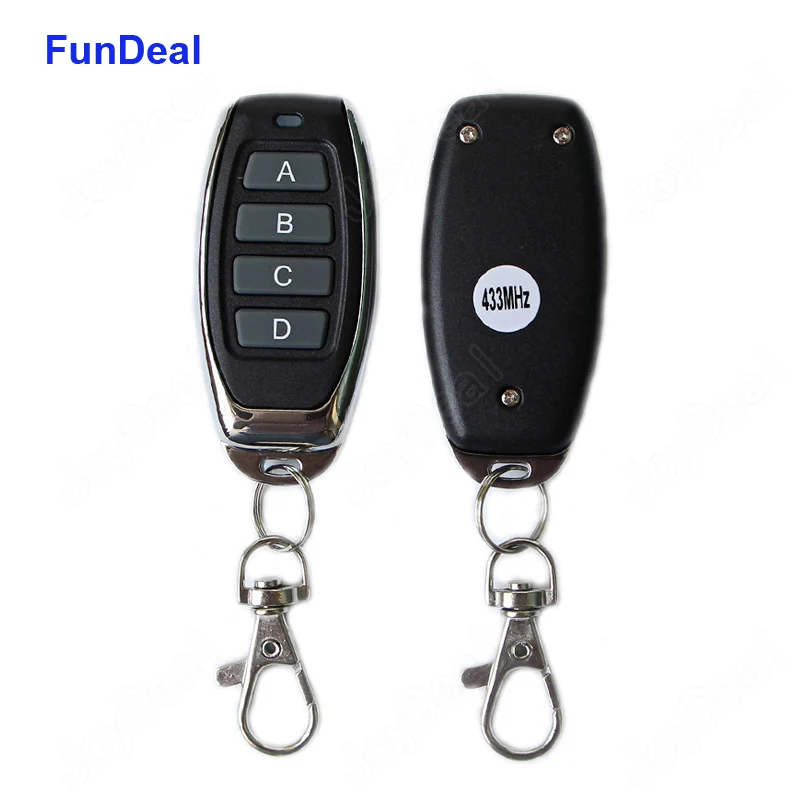

О DC 12V 4CH передатчике:
Рабочая частота: 433,92 МГц
Питание от аккумулятора на 6 в (Батарея входит в комплект),
Материал: ПВХ.
Кнопка: 4 кнопки;
Размеры: 59 мм x 28 мм x 8 мм;
Рабочее напряжение: 3 В;
Рабочий ток: 12mA
Мощность передачи: 10 мВт
Режим модуляции: ASK (AM).
Тип кодирования: обучение.
Расстояние передачи: 80 м.
Обратите внимание:
Различные варианты включают различные упаковки:
Посылка 1 включает в себя:(Только 1 передатчик) Радиочастотный 433 МГц 4CH пульт дистанционного управления X 1 шт.(Батарея входит в комплект);
Посылка 2 включает в себя: Только в том случае,Цельнокроеное платье Белый ЧехолМодуль приемника (KR2201A ) * 1 штВ праздничные дни (включая корпус);
Посылка 3 включает в себя: Только в том случае,Цельнокроеное платье черный чехолМодуль приемника (KR2201A ) * 1 штВ праздничные дни (включая корпус);

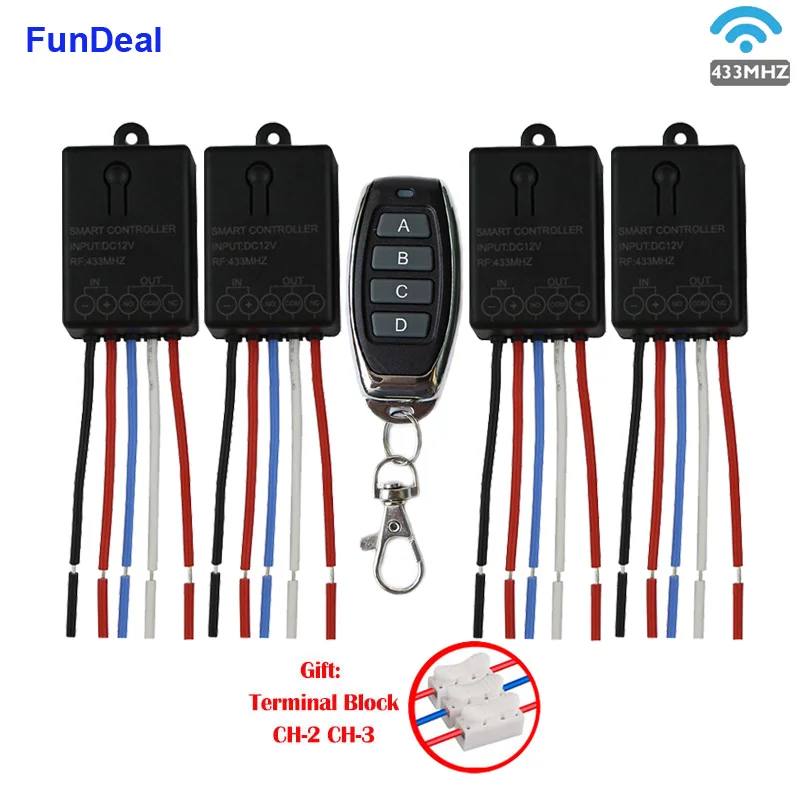

Посылка 4 включает в себя: 4 предмета в комплекте* Черный Чехол модуль приемника (KR2201A)В праздничные дни (включая корпус),
1 шт.* Дистанционное Управление(Включая аккумулятор);
Посылка 5 включает в себя: 4 предмета в комплекте* Белый Чехол модуль приемника (KR2201A)В праздничные дни (включая корпус),
1 шт.* Пульт дистанционного управленияВ праздничные дни (включая батарею).
Бесплатный подарок:Крестовая отвертка * 1 шт.
Пожалуйста, обратите внимание:
Каждая посылка получает только 1 крестовую отвертку в качестве бесплатного подарка независимо от того, сколько вы заказываете.
О Рабочий режим:
Мгновенного действия:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.
Переключения:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.
Фиксации:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.
Режим задержки времени:Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.
Автоматическое включение при включении:Когда источник питания, реле подключается.
Очистка кода:
Нажмите кнопку обучения на приемниках 9 раз,До тех пор, пока светодиодный индикатор не выключится, а затем мигнет, пока он не начнет мигать 5 раз. Это означает, что код был успешно очищен;
После очистки кода весь пульт дистанционного управления больше не может работать.
Изучение кода: (мгновенный)
Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,
Обучение успешно.
Изучение кода: (переключение)
Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения
Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,
Обучение успешно.
Изучение кода: (фиксация)
Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».
Например: Кнопка A = ON, кнопка B = OFF
Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника будет включен,
Нажмите кнопку дистанционного управления A,
Светодиодный фонарик 3 раза.
Нажмите кнопку дистанционного управления B.
Светодиодный индикатор мигает 3 раза, а затем выключается,
Обучение успешно.
A = ON , B = OFF.
Изучение кода: (режим задержки времени)
Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.
Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.
Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.
Нажмите кнопку обучения на приемнике в семь раз, время задержки в течение 15 секунд.
Светодиодный индикатор будет включен.
Нажмите кнопку дистанционного управления, светодиодныйИндикаторМигает 3 раза, аЗатемВремя от времени,Обучение успешно.
