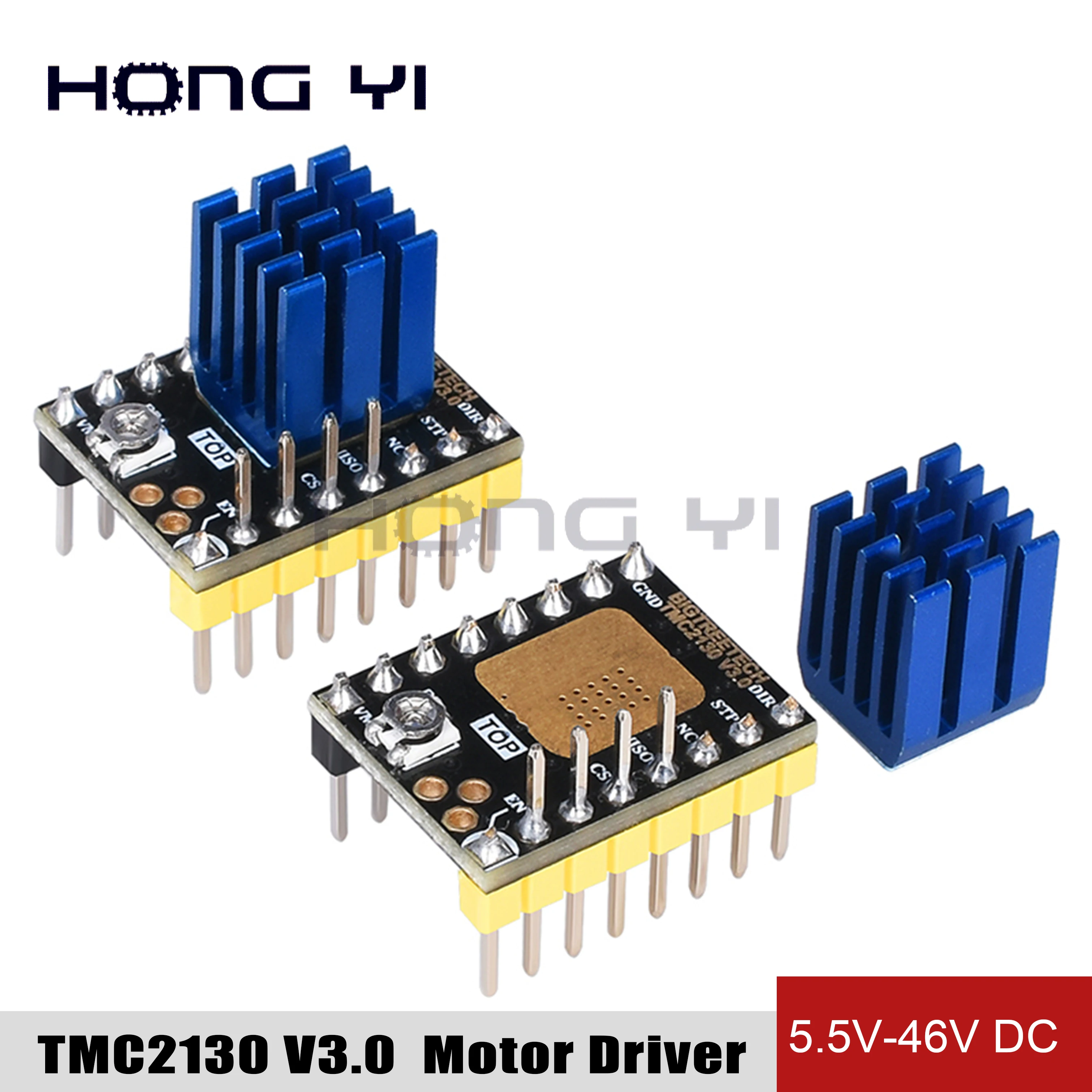

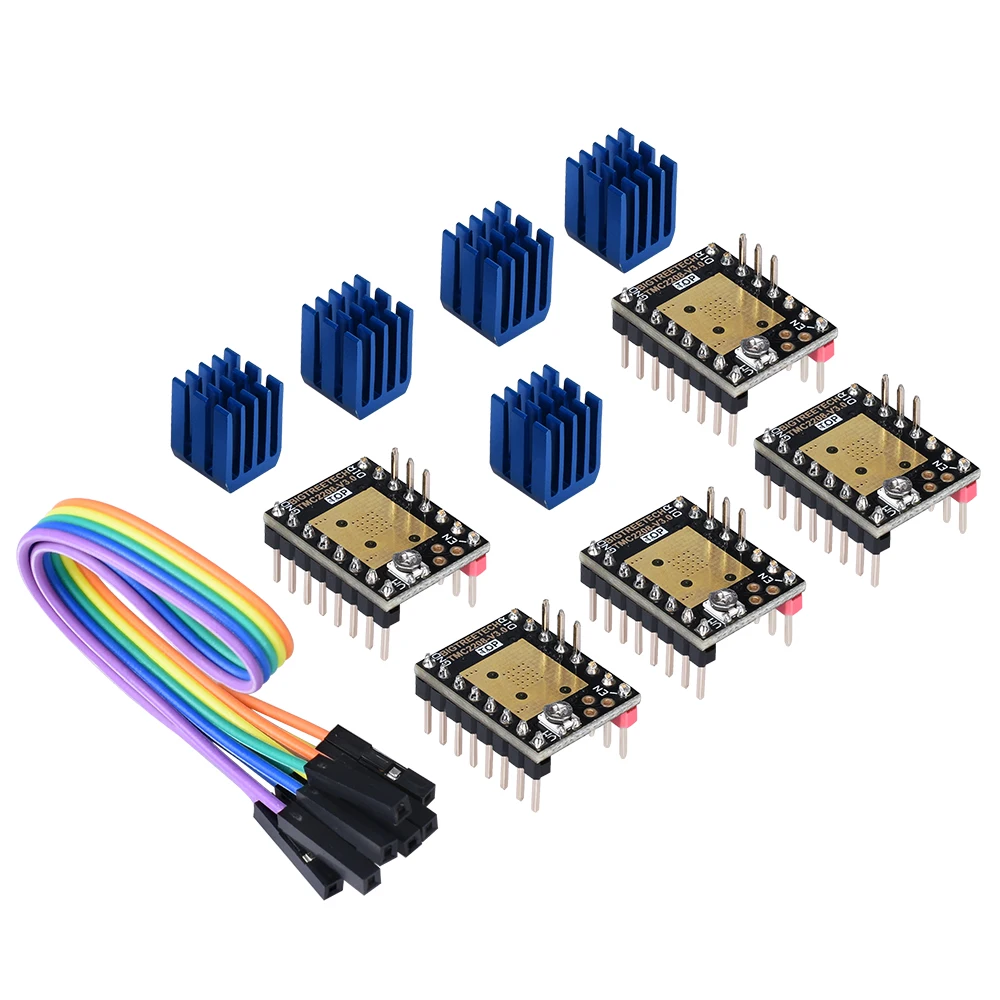

Драйвер шагового двигателя TMC2130 V3.0, TMC2208, бесшумный Reprap A4988 Drv8825 для SKR V1.3 PRO Ramps 1,4 MKS GEN V1.4 для 3D-принтера

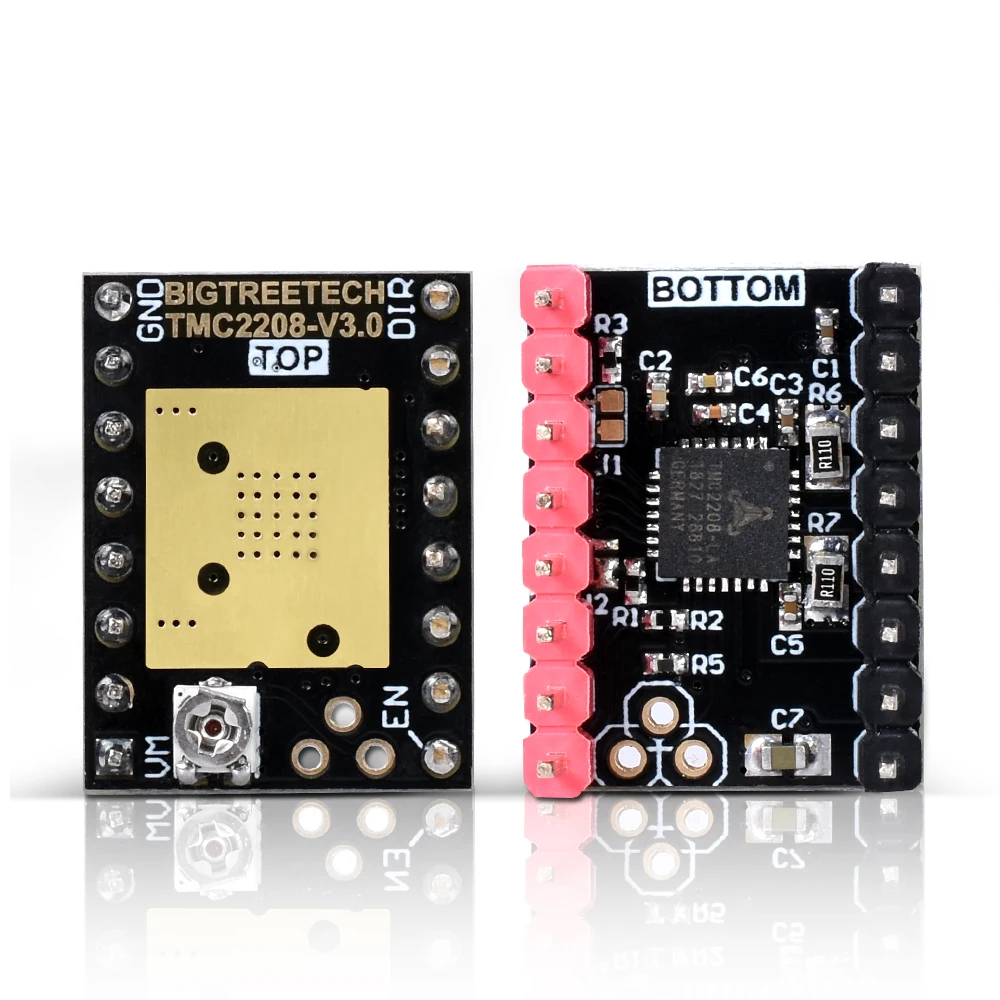

TMC2208

Одноосевой чип привода шагового двигателя TMC2208, встроенная силовая трубка, пиковый ток 4,75 А, 2 А, диапазон напряжения 256-36 в, деление; С запатентованной технологией spreadCycle™, высокая частота измельчителя, dcStep ™, технология обнаружения стойла stallGuard2™, технология динамической регулировки тока CoolStep™, может сэкономить 70% энергии, технология отключения звука

Гибкий блок интерполяции микроплиера, компонент может обеспечивать до 256 микрошаг/шаг разрешение, даже в условиях ограниченной частоты пульса система может быть по-прежнему идеальной для достижения синусоидального управления; поскольку технология тонкой музыки stealthcow широко используется в 3d-печати, Таким образом, эти компоненты также предназначены для совместимости с существующей электроникой 3D-принтера, что исключает необходимость дорогостоящего перепроектирования. Оба компонента имеют Импульсный/направленный вход, могут быть полностью независимыми. Конфигурация реализована через цифровой вход.

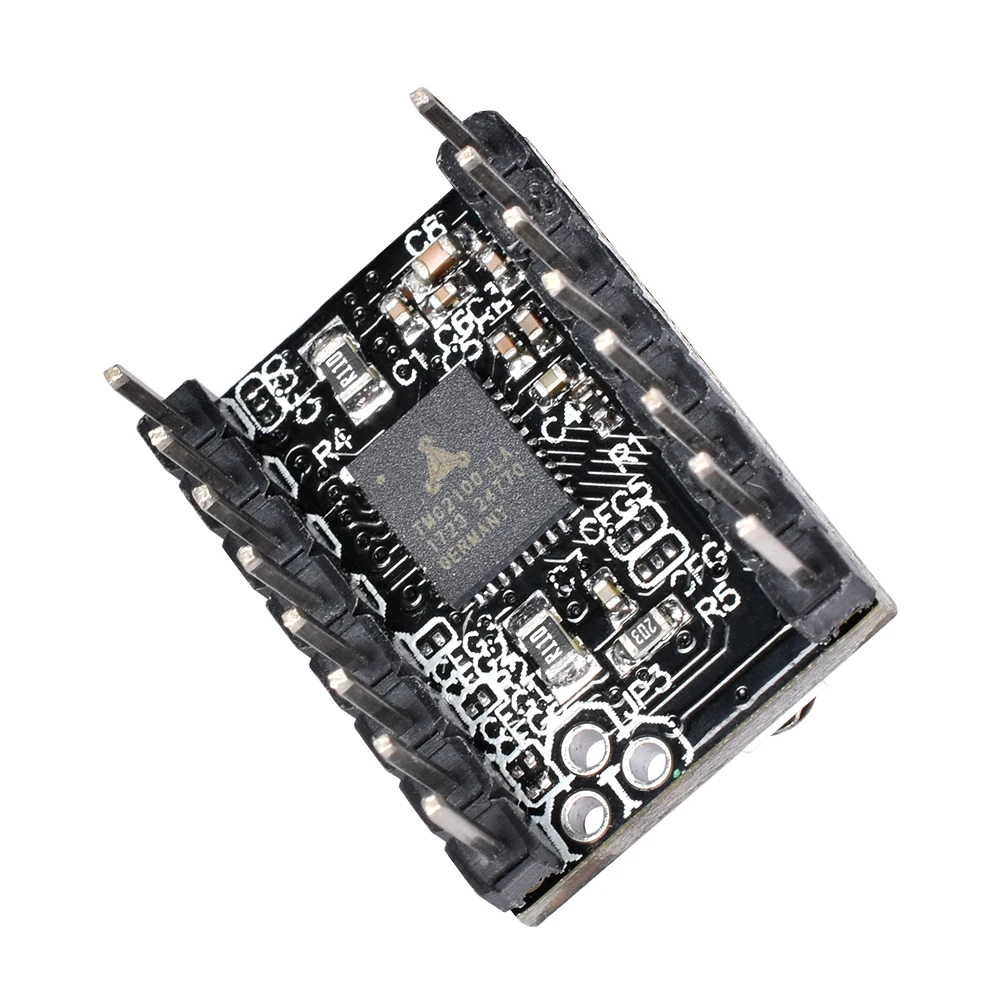

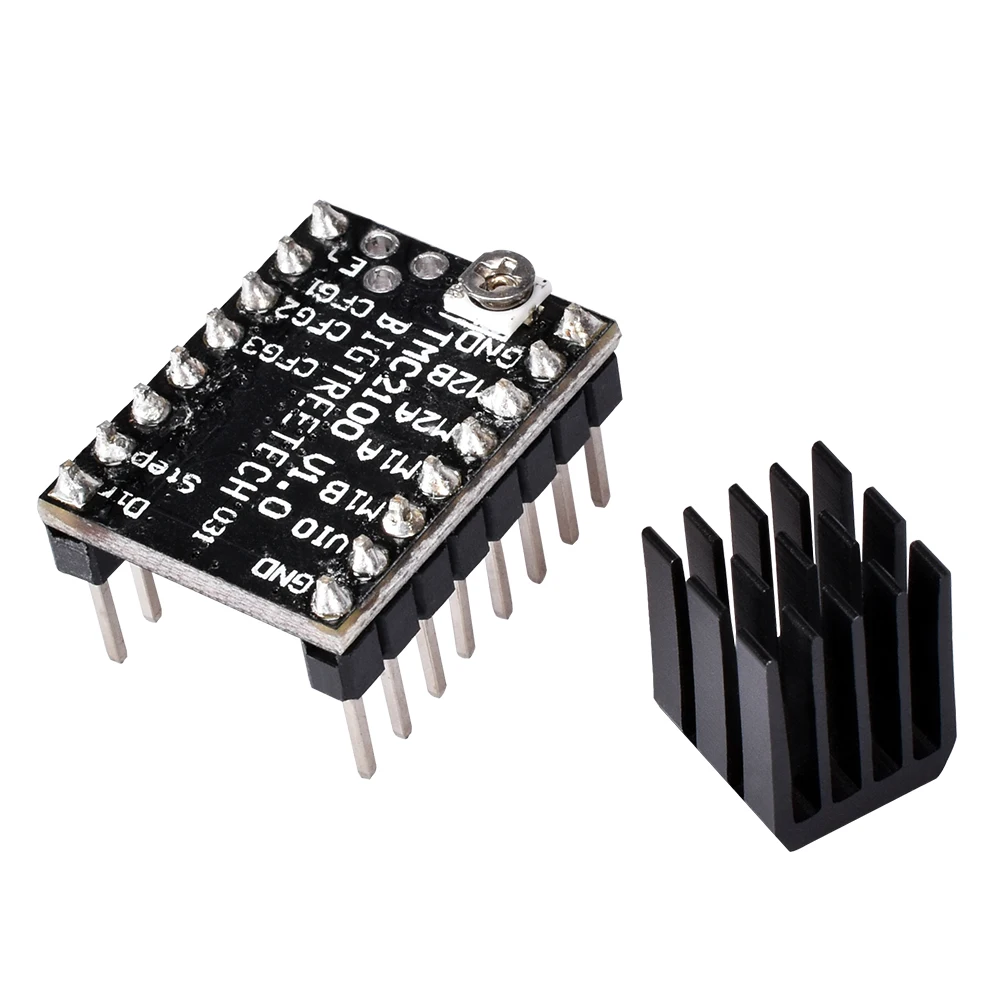

Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3d-печати!

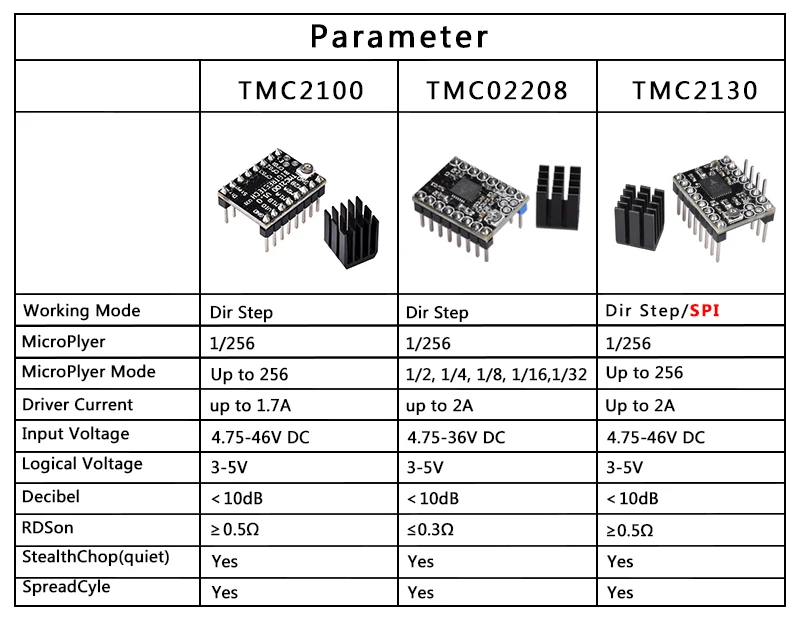

Параметр

Конфигурация: CFG илиUART

Микрошаги: до 1/256

Микросхема: 1/256

Логическое напряжение VI0: 3-5 В

Напряжение двигателя: 5,5-36 в

Фазовый ток двигателя: 1,2 А среднеквадратичное значение, 2,0 а пиковый

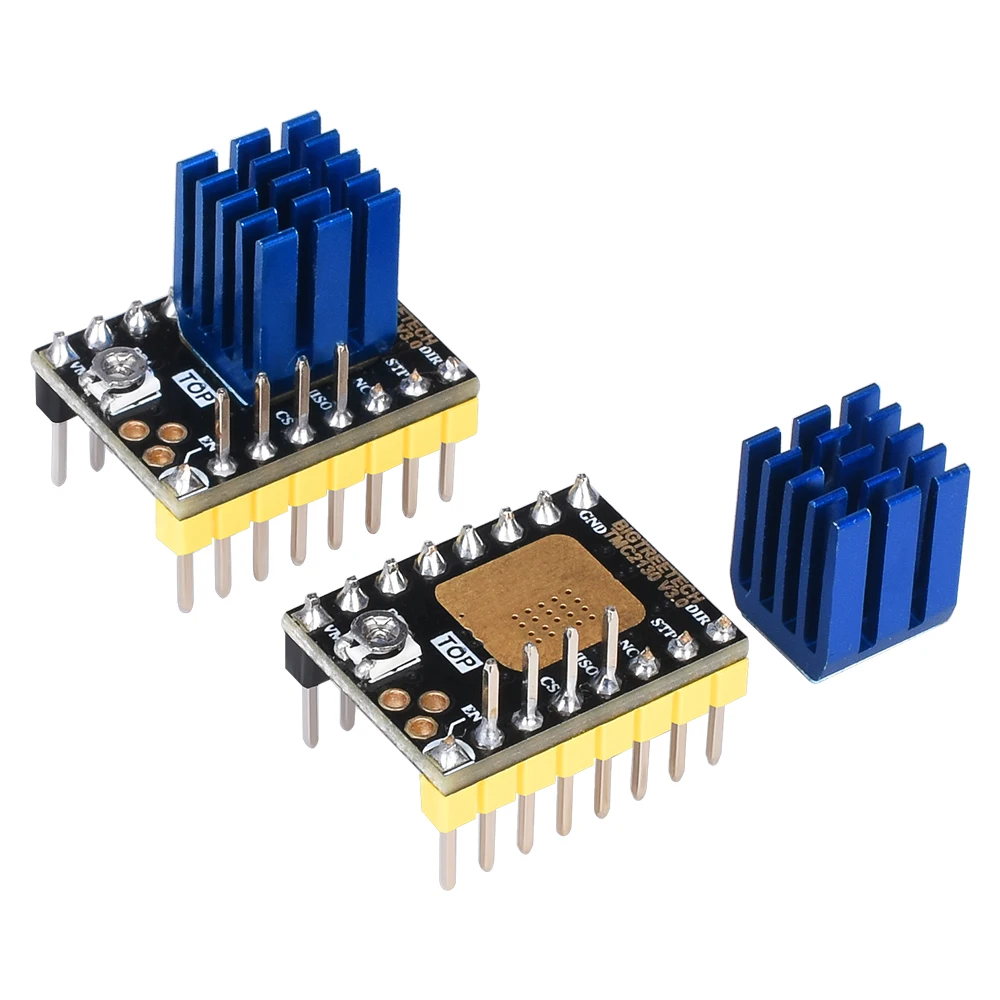

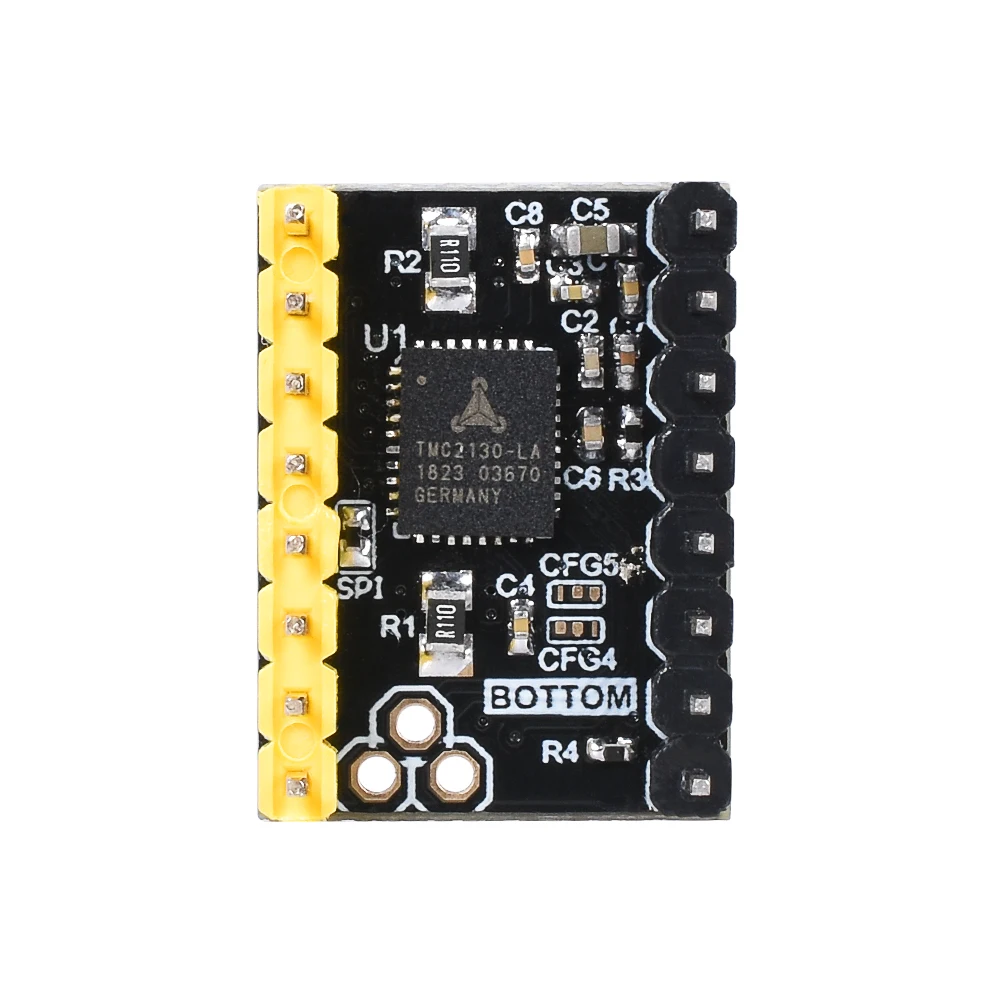

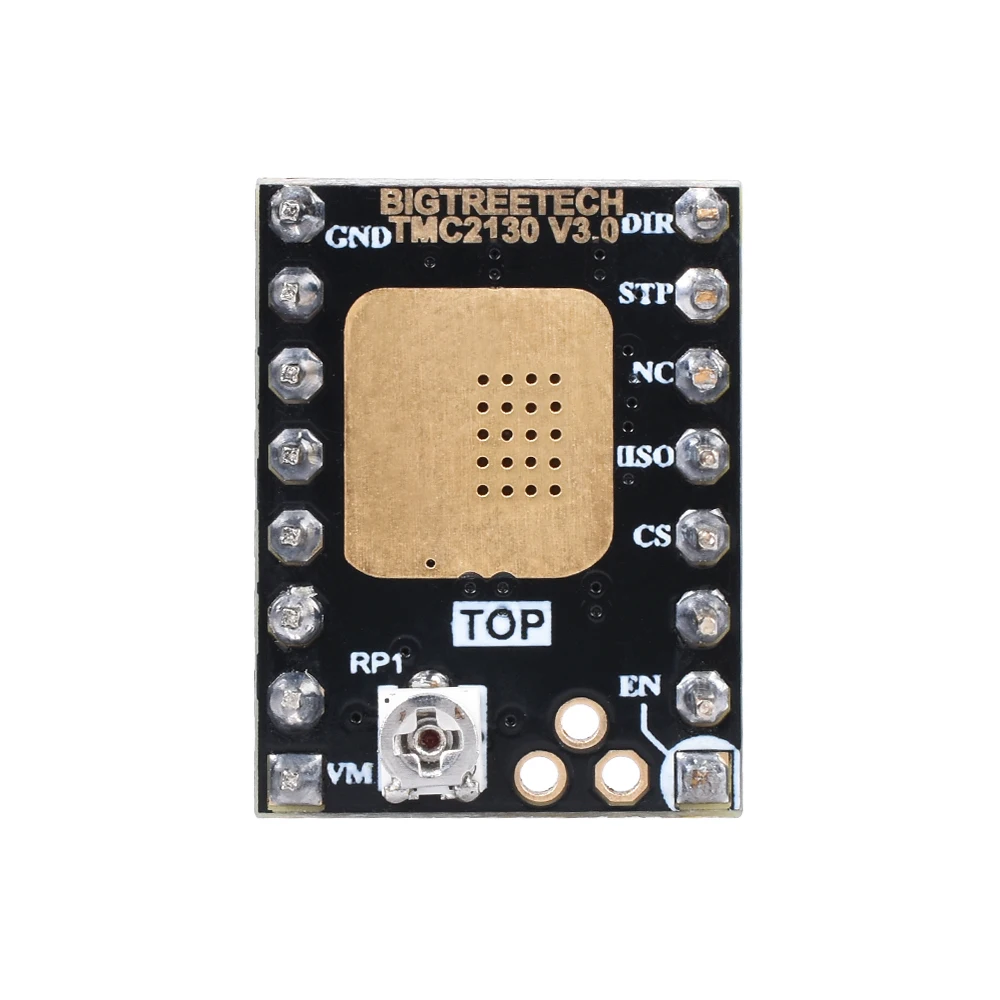

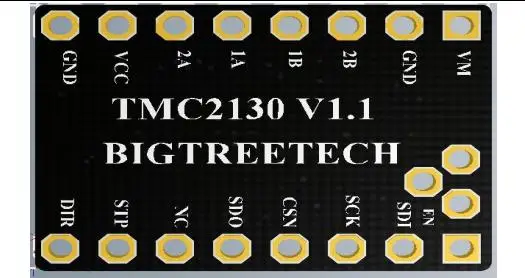

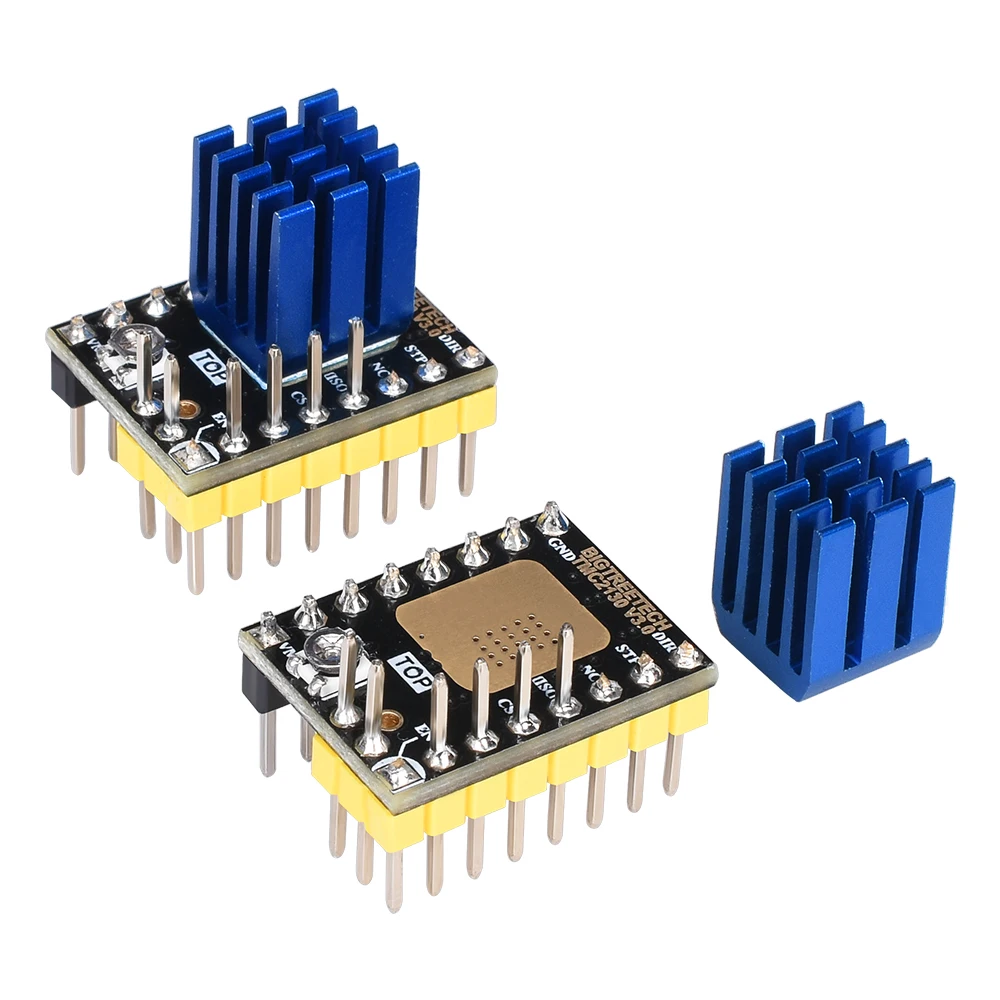

TMC2130

Введение:

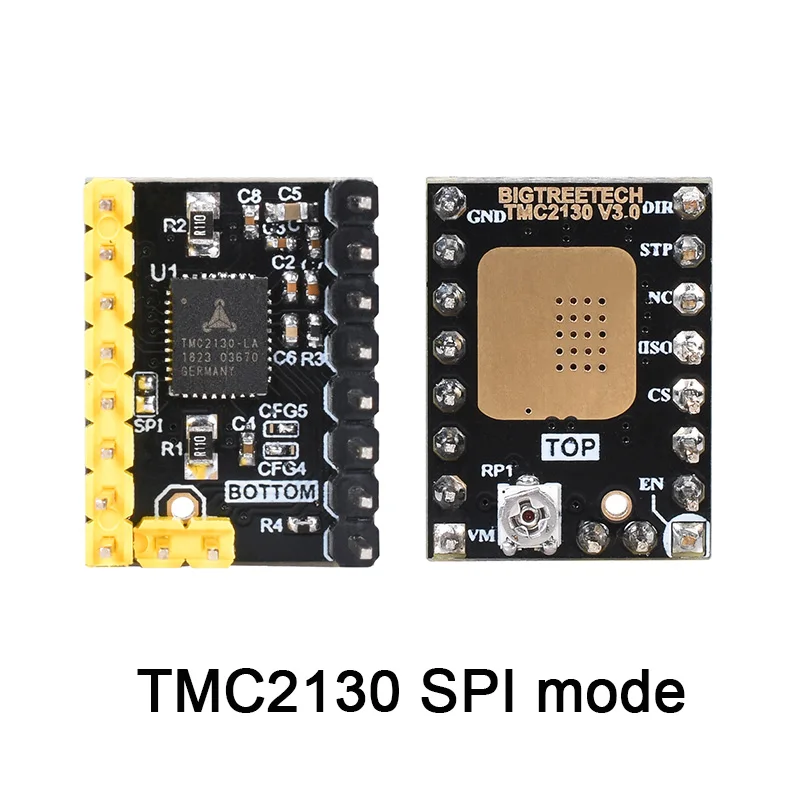

TMC2130-это новый модуль, оптимизированный и обновленный для решения проблемы, при которой старые драйверы не могут использовать режим работы SPI.

Режим работы SPI TMC2130-v1.1 может напрямую выбирать ток драйвера, подразделение драйвера и другие параметры через прошивку, что делает эти параметры более точными. Используя внешние секвенсеры, он может значительно снизить рабочую нагрузку чипа и эффективно избежать таких проблем, как отклонение при работе, шаг потери и неисправность, вызванные перегрузкой чипа.

Параметр

Конфигурация: CFG/SPI

Микрошаги: до 1/256

Микросхема: 1/256

Логическое напряжение VI0: 3-5 В

Напряжение двигателя: 5,5-46 в

Фазовый ток двигателя: 1,2 А среднеквадратичного значения, 2,5 А пиковый

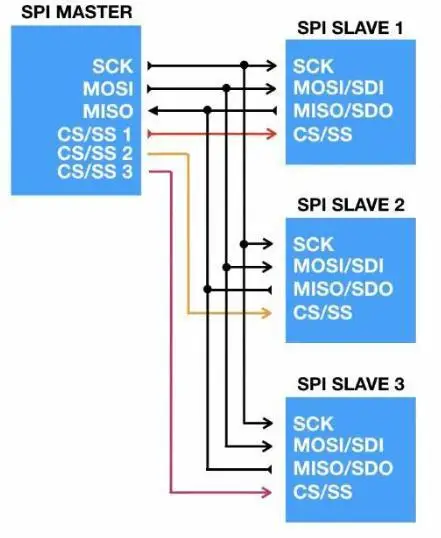

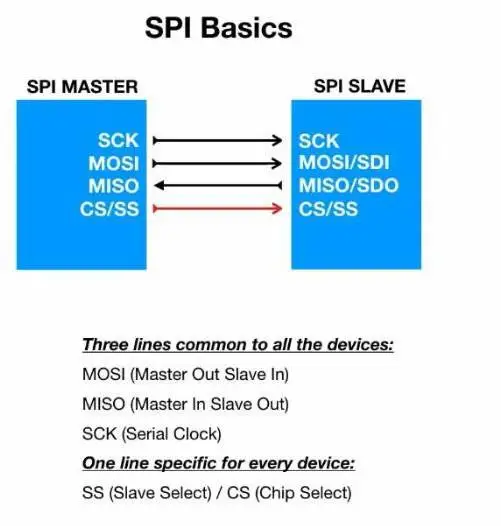

Поддерживает три режима управленияSTEP/DIR,SPIИнтерфейс

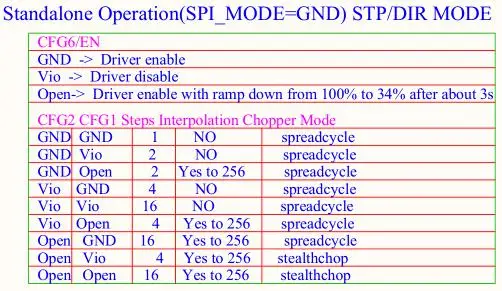

1. Инструкции по подключению STP/ DIR:

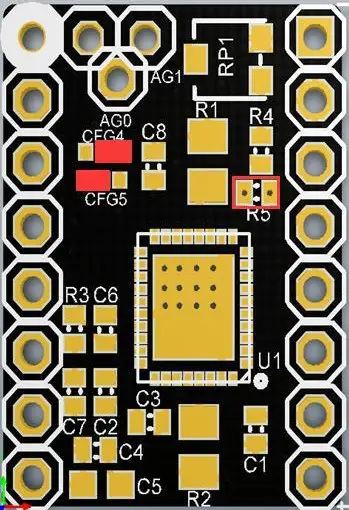

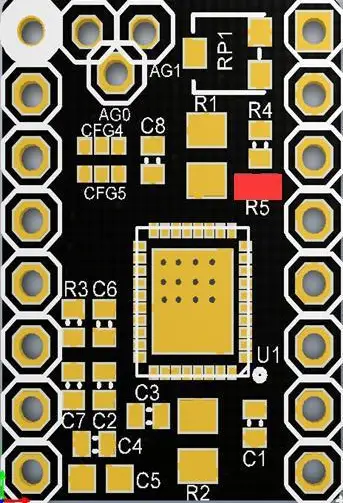

(1) сварочное сопротивлениеR5Расположение для работы драйвера STP/DIR;

(2) выбор режима работы: SDI (CFG1), SCK (CFG2)
