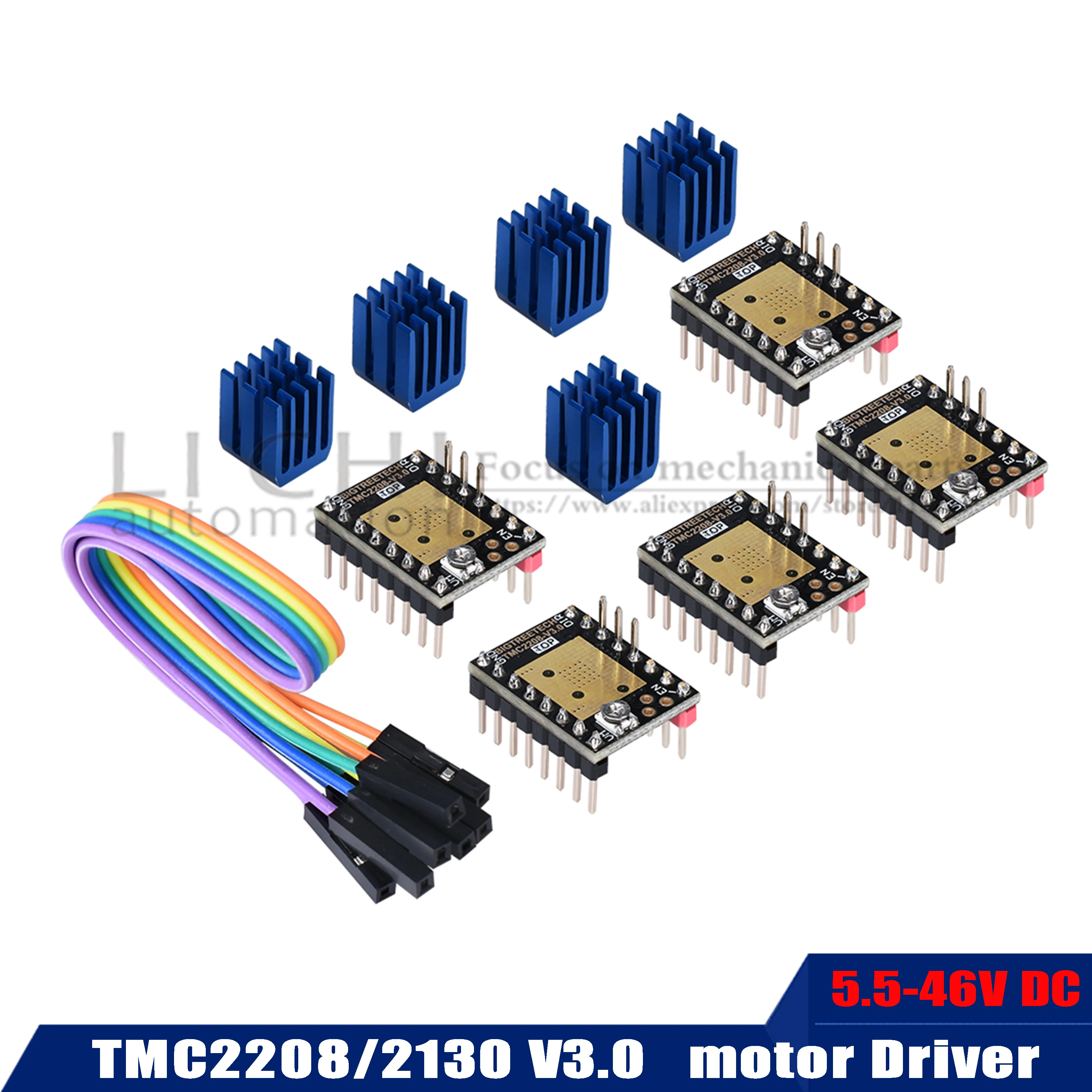

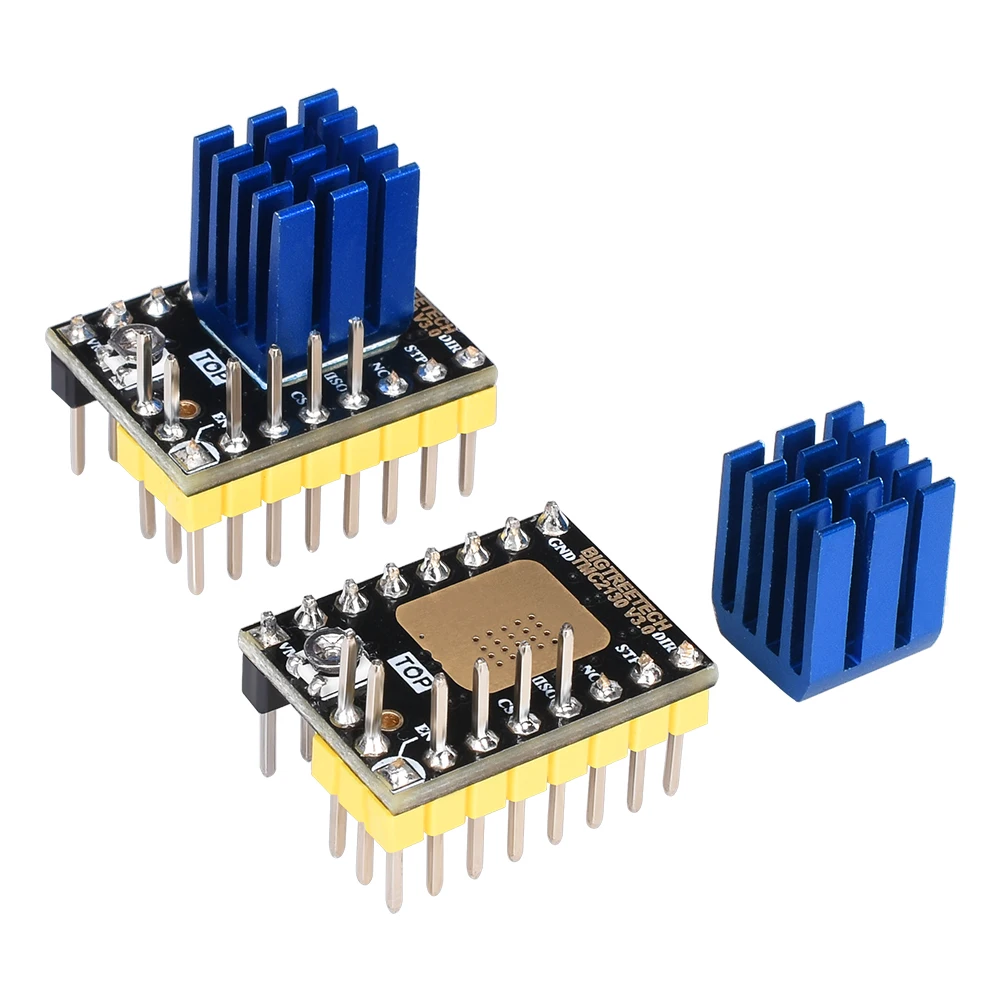

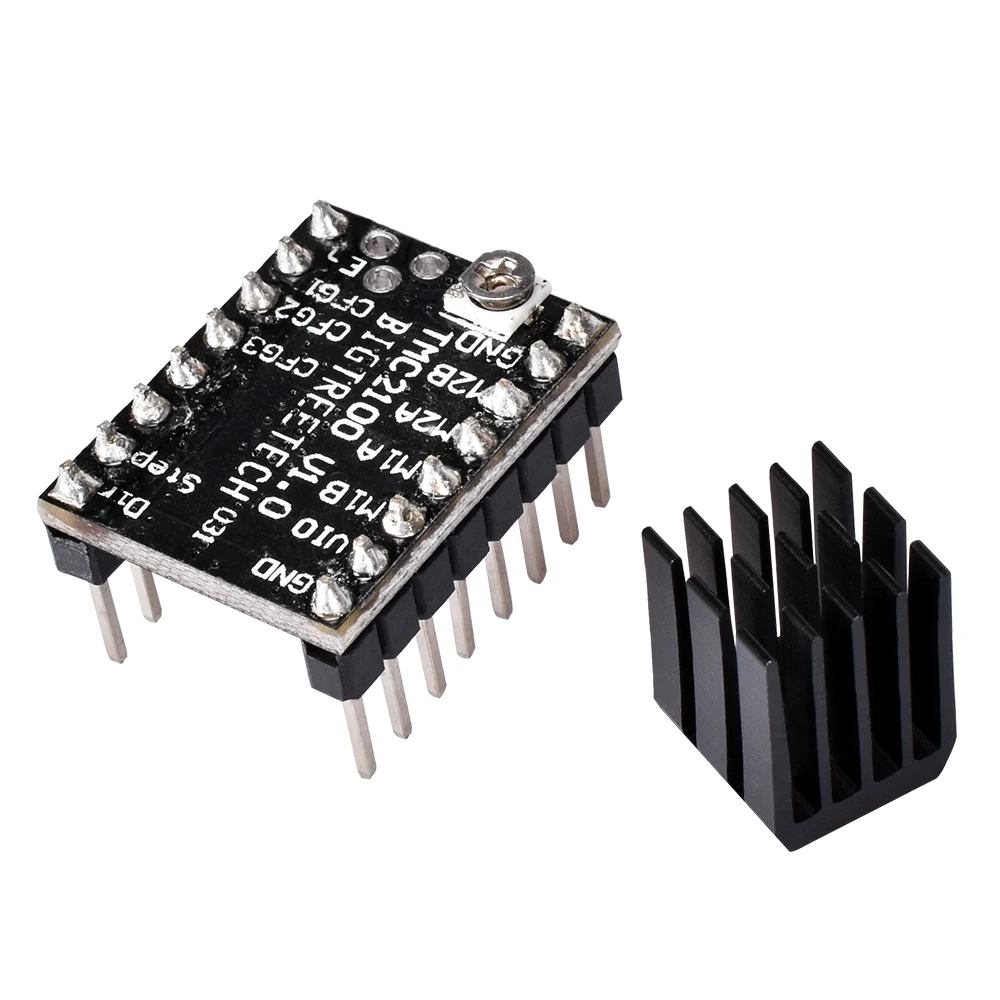

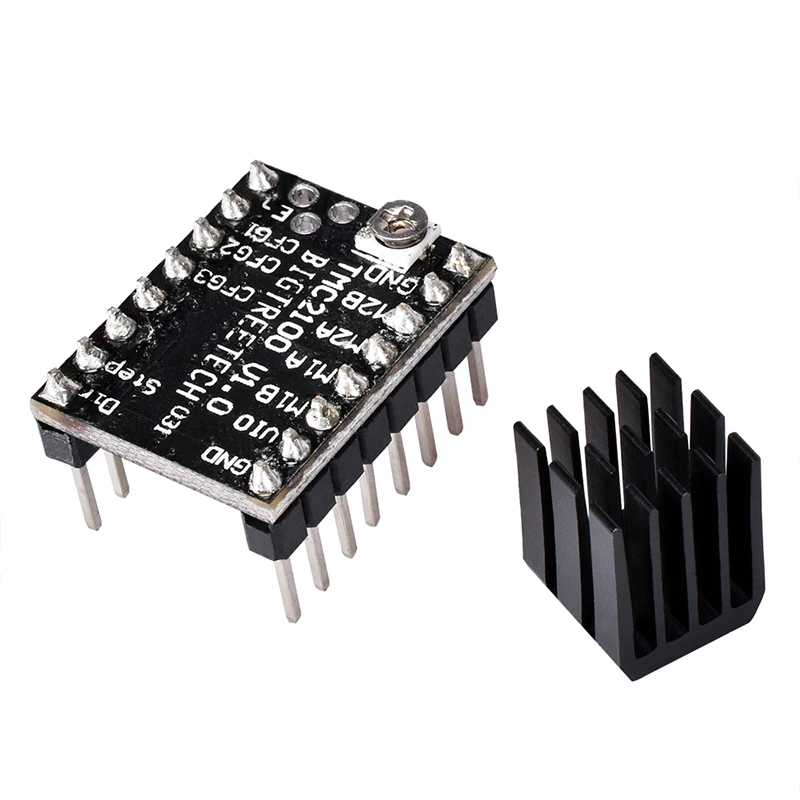

TMC2130 V3.0 TMC2208 Драйвер шагового двигателя тихий Reprap A4988 Drv8825 для SKR V1.3 PRO Ramps 1,4 MKS GEN V1.4 для 3D принтера

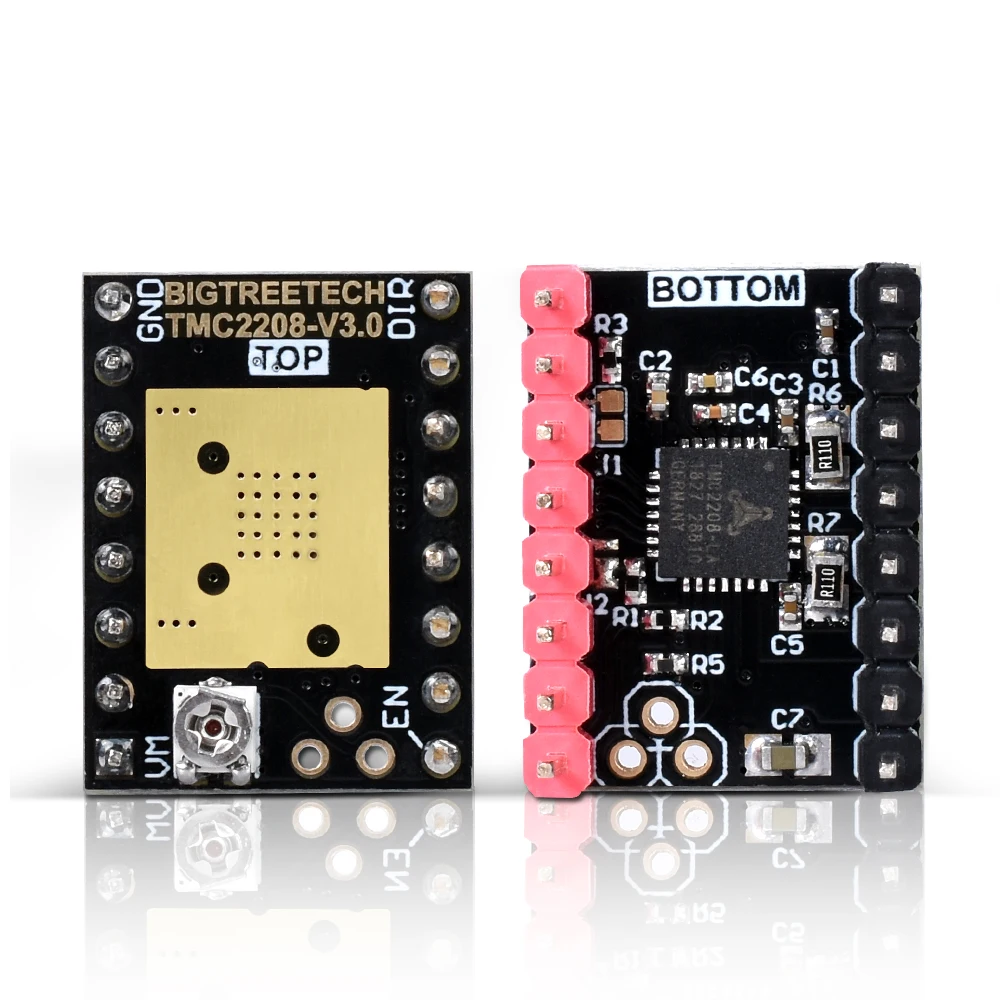

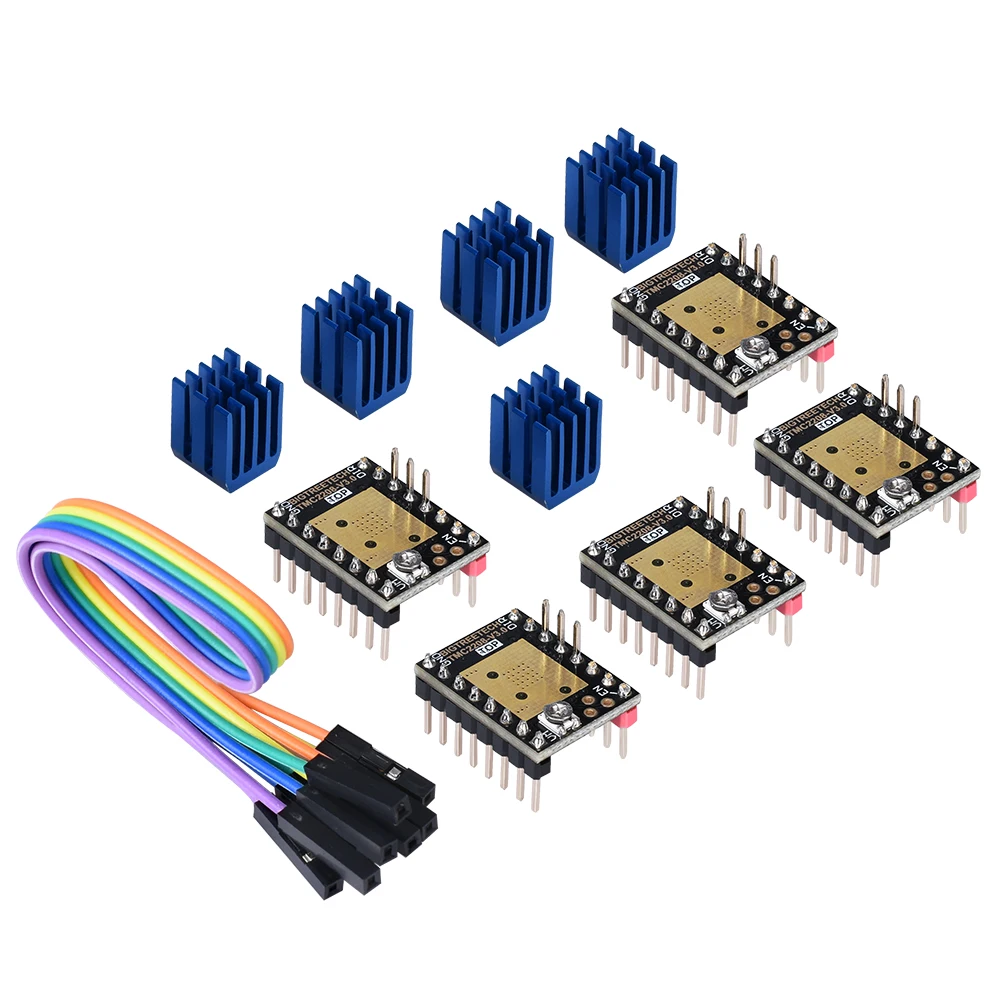

TMC2208

TMC2208 одноосевой чип привода шагового двигателя, силовая трубка Встроенный ток привода 1.4A пиковый ток 2A, диапазон напряжения 4,75-36 в, 256 подделок; С запатентованной технологией spreadCycle™ высокая частота чоппера, технология обнаружения стойла dcStep ™, stallGuard2™, технология динамической регулировки тока CoolStep™, может экономить 70% энергии, технология бесшумной работы StealthChop

Гибкий блок интерполяции микроплиера, компонент может обеспечить разрешение до 256 микрошагов/шагов, даже в пульсе ограниченная система все еще может быть идеальной для достижения синусоидального контроля; как stealthChop тонкая музыкальная технология широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующей 3d-принтерной электроникой, устраняя необходимость в дорогостоящей переработке. Оба компонента имеют Импульсный/направленный вход, могут быть полностью независимыми. Конфигурация осуществляется с помощью цифрового ввода.

Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3D печати!

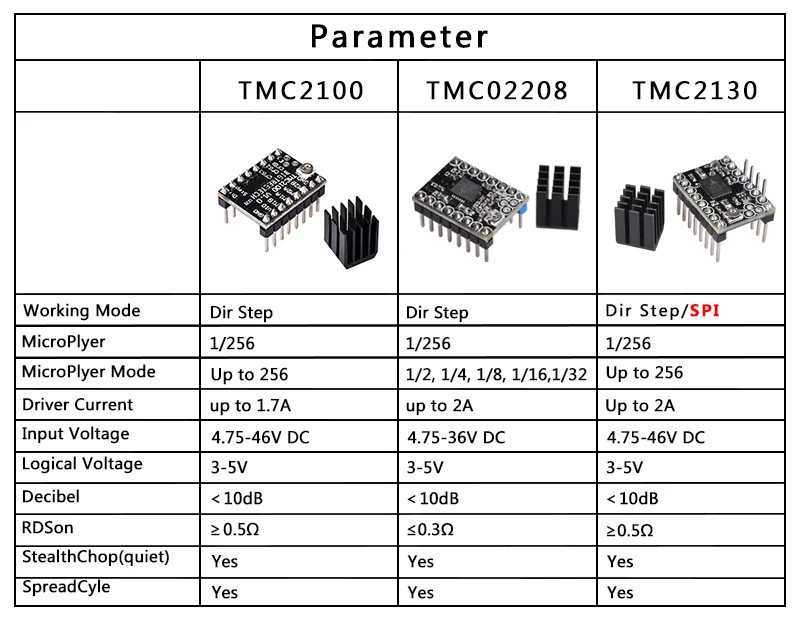

Параметр

Конфигурация: CFG илиUART

Микрошаги: до 1/256

Микроплиер: 1/256

Логическое напряжение VI0: 3-5 В

Напряжение двигателя: 5,5-36 в

Ток фазы двигателя: 1.2A RMS, 2.0A пик

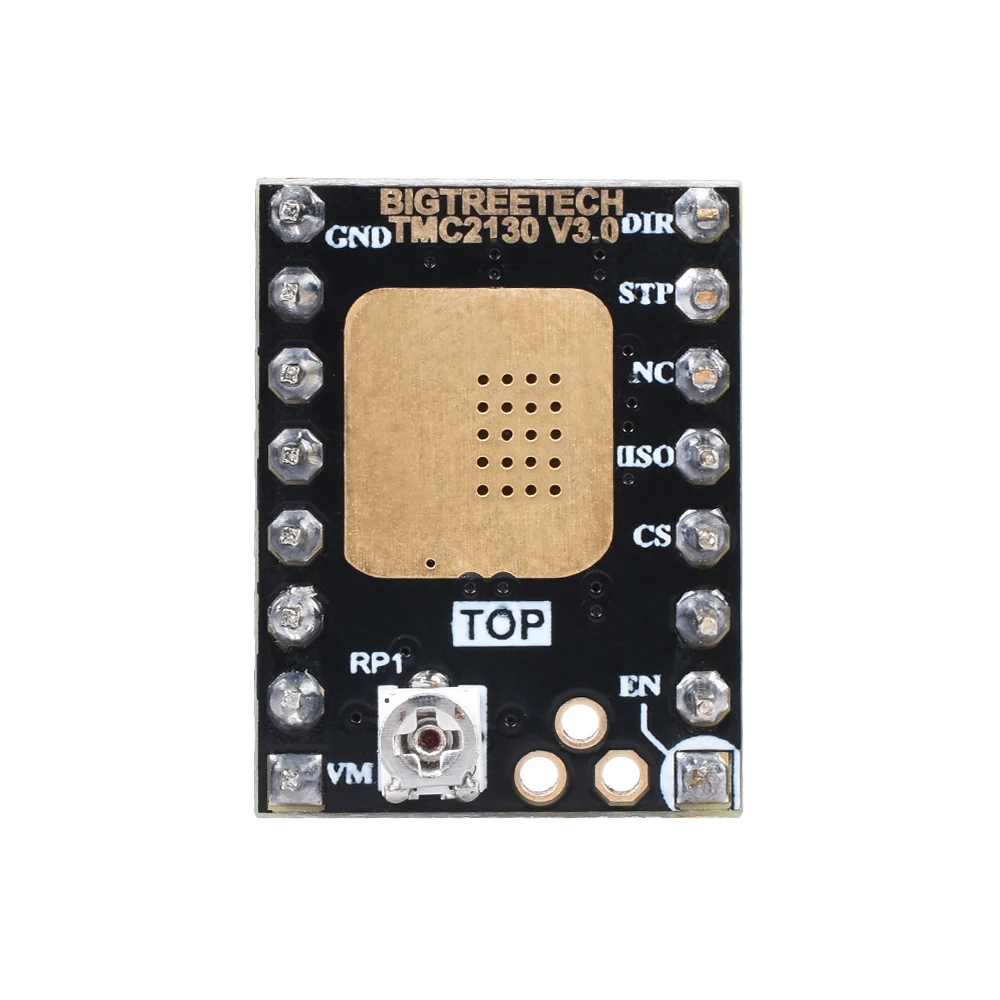

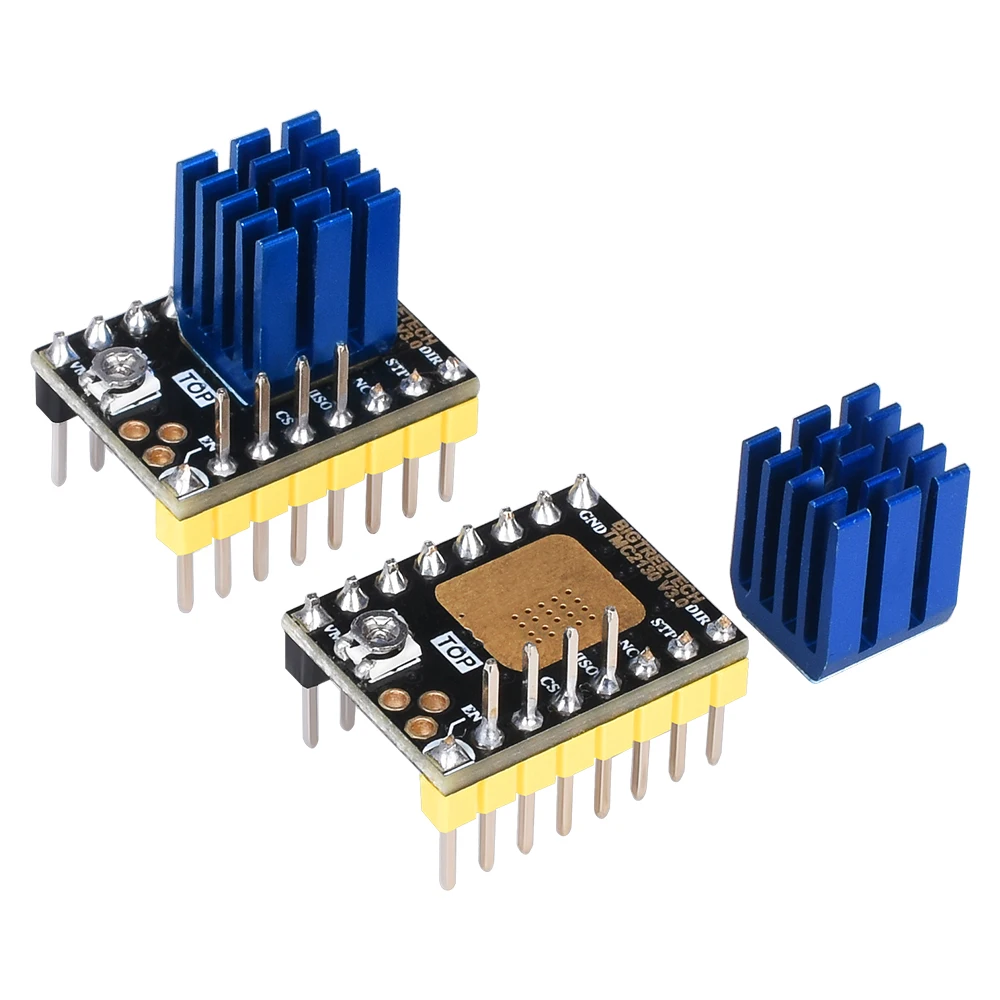

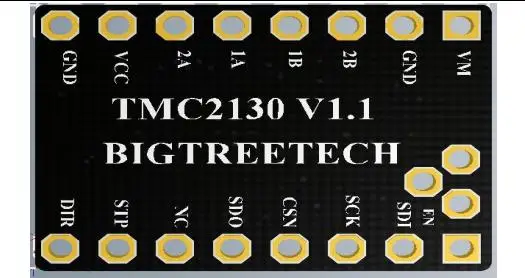

TMC2130

Введение:

TMC2130-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую старые драйверы не могут выбрать для использования режима работы SPI.

Режим работы SPI TMC2130-v1.1 может напрямую выбирать ток драйвера, разделение драйвера и другие параметры через прошивку, что делает эти параметры более точными. Использование последовательных секвенсеров может значительно уменьшить нагрузку на чип и эффективно избежать таких проблем, как отклонение хода, шаг склеивания и ошибка, вызванные перегрузкой чипа.

Параметр

Конфигурация: CFG/SPI

Микрошаги: до 1/256

Микроплиер: 1/256

Логическое напряжение VI0: 3-5 В

Напряжение двигателя: 5,5-46 в

Ток фазы двигателя: 1.2A RMS, 2.5A пик

Поддерживает три режима управленияШаг/DIR,SPIИнтерфейс

1. Инструкции по проводке STP/ DIR:

(1) сопротивление сварки приR5Положение для работы драйвера STP/DIR;

(2) выбор режима работы: SDI (CFG1), SCK (CFG2)

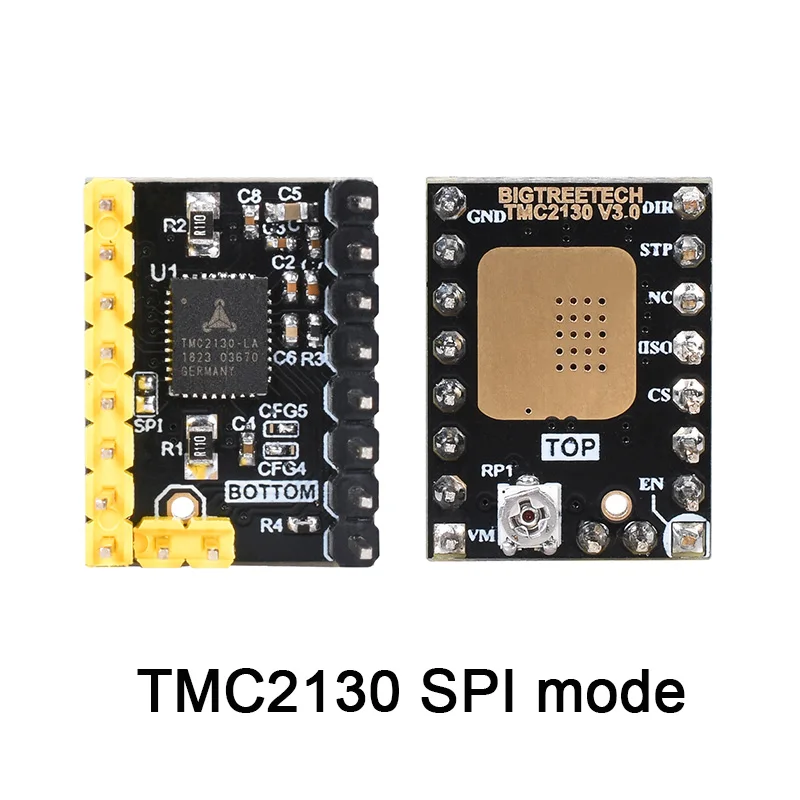

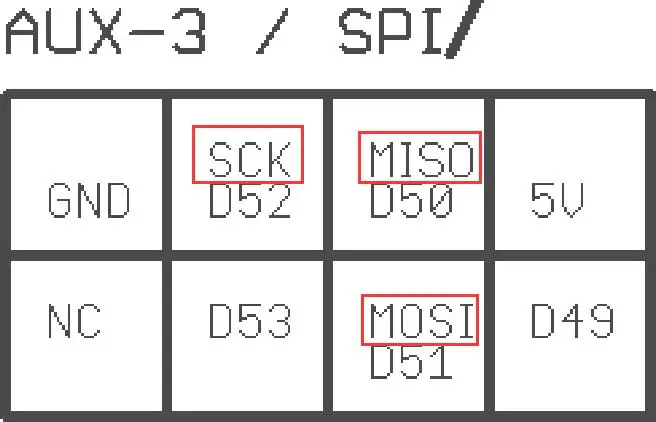

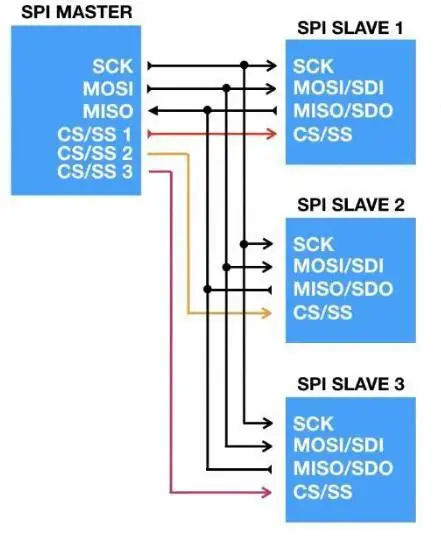

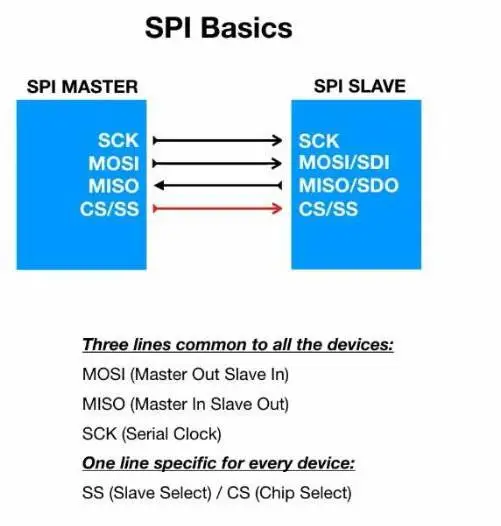

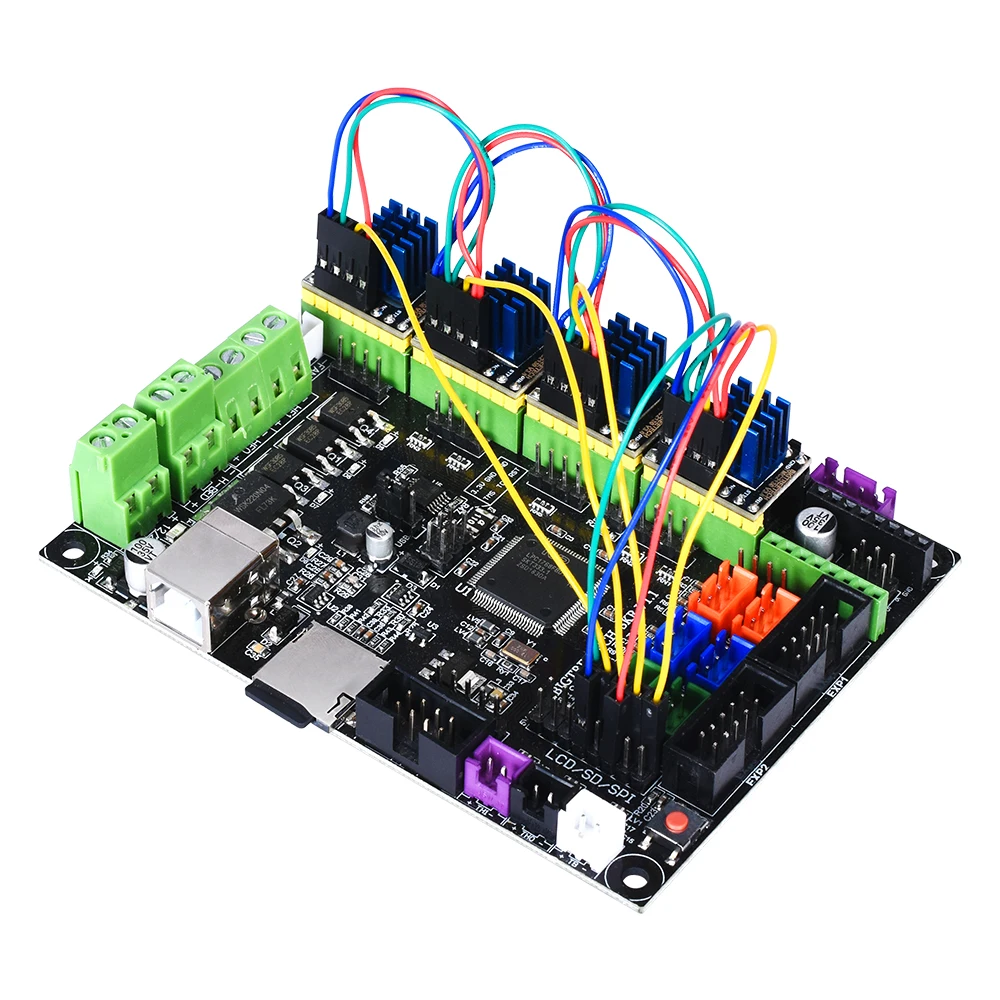

2. Инструкции по проводке SPI:

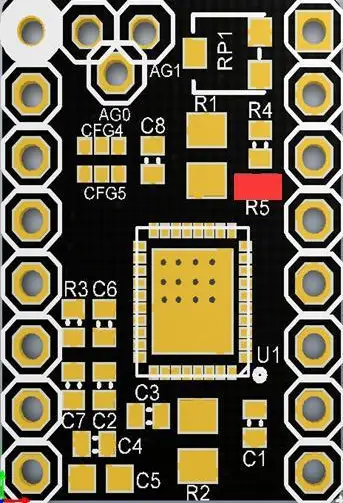

Перед проводкой, аппаратная операция, необходимая для выбора режима работы модуля вождения, выглядит следующим образом:

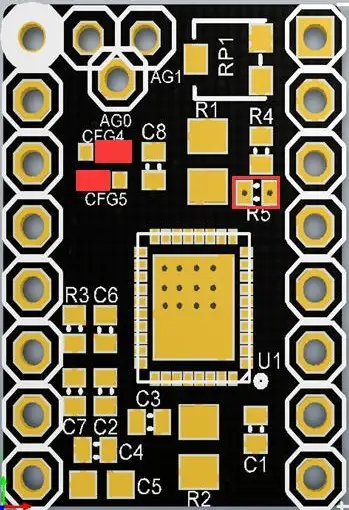

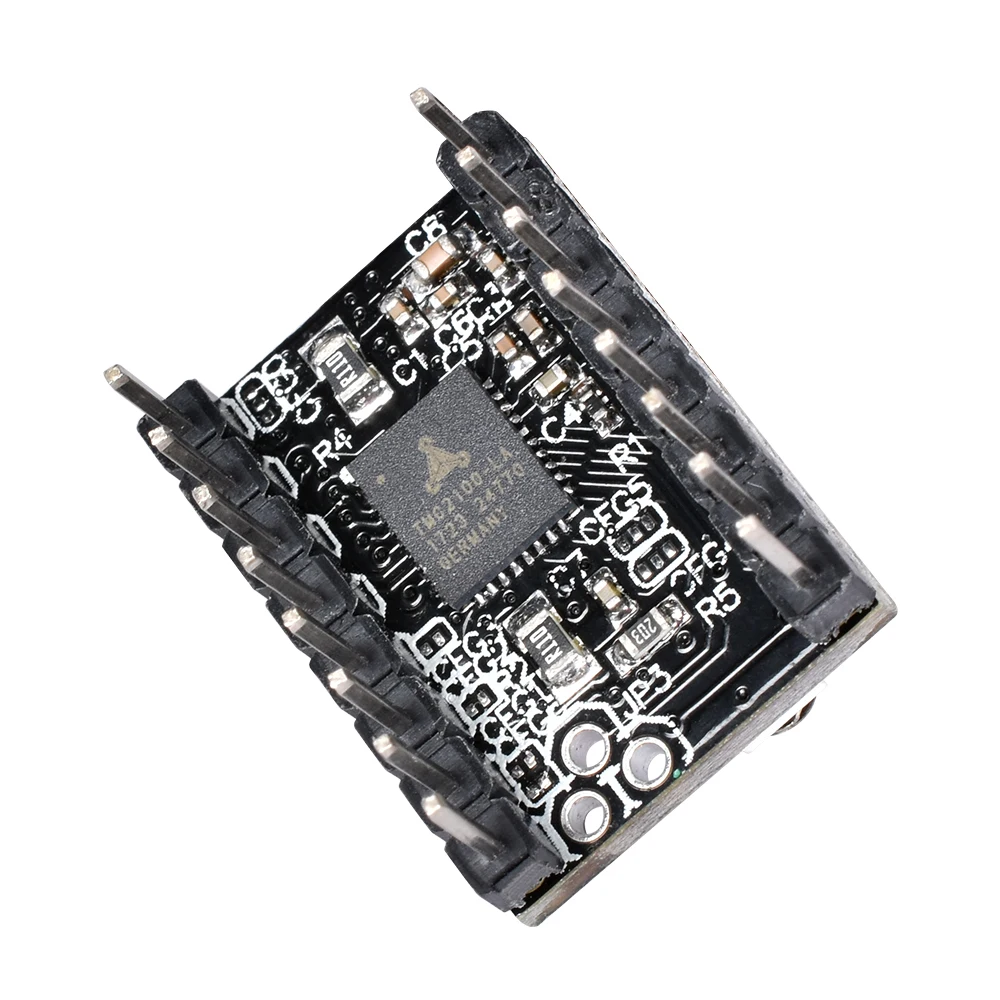

(1). СваркаCFG4ИCFG5Как показано в красной области; (STP/DIR режим не требуется)

(2). Снимите сопротивление в положении R5. (Удалите сопротивление R5 как режим работы SPI;

УстановкаR5Как режим работы STP/DIR)
