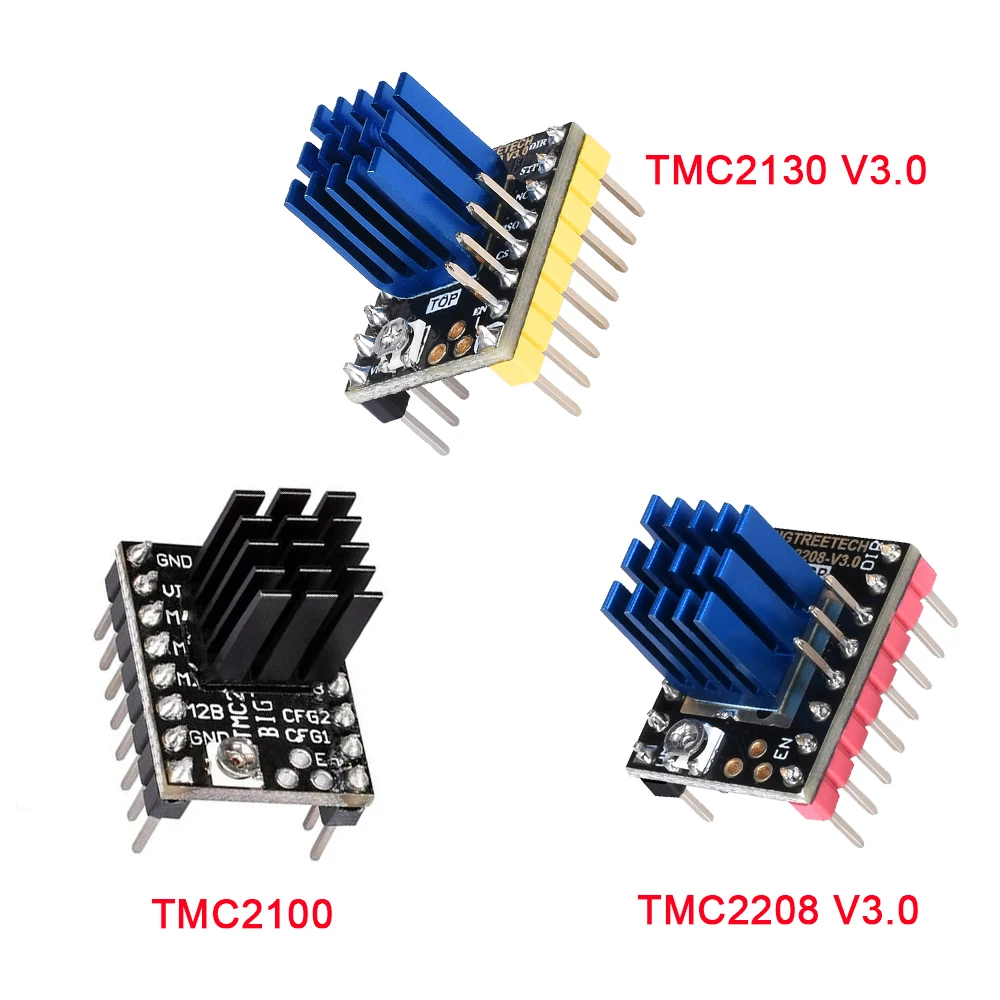

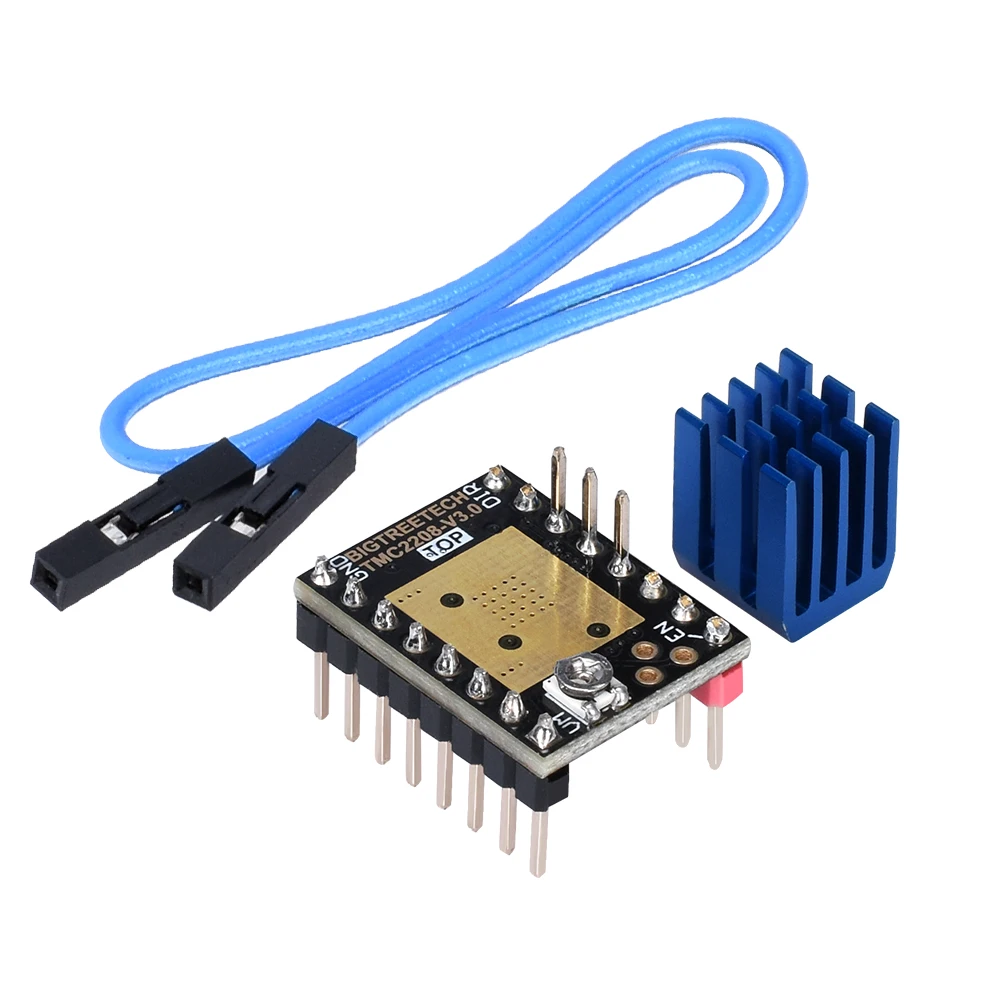

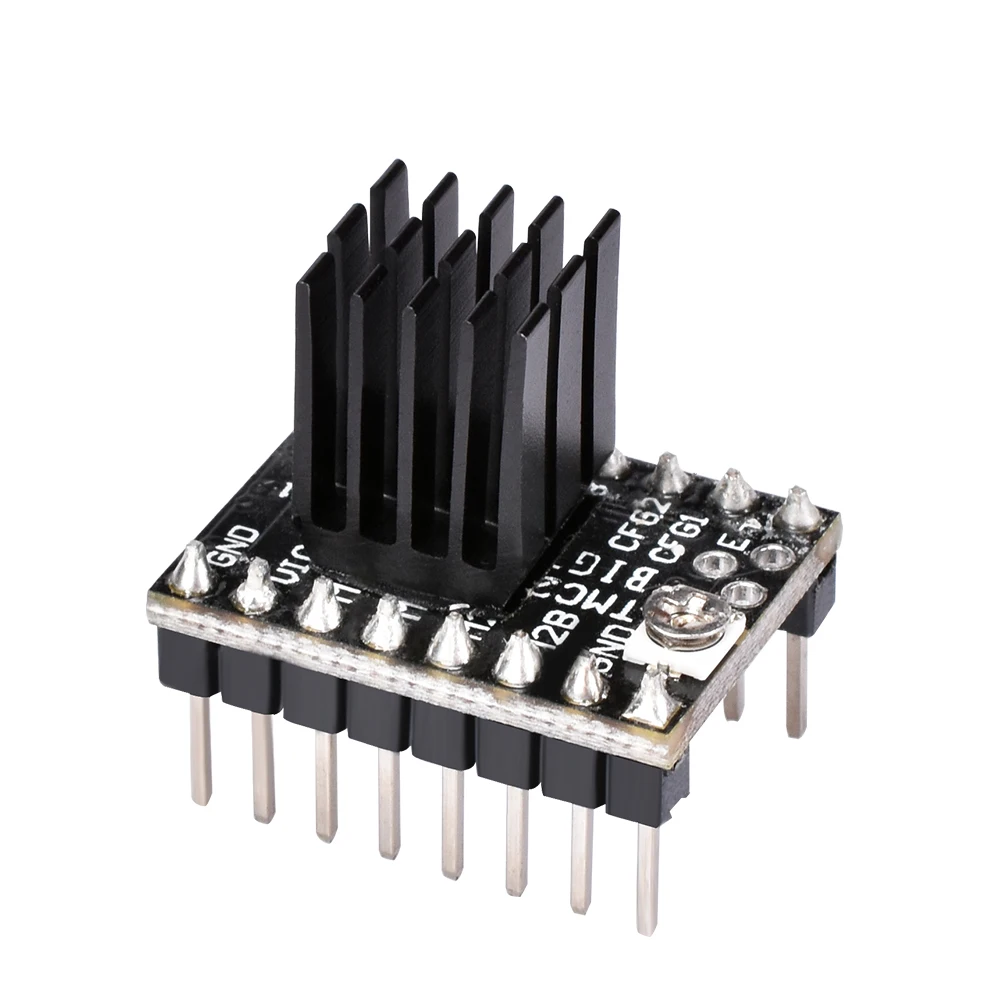

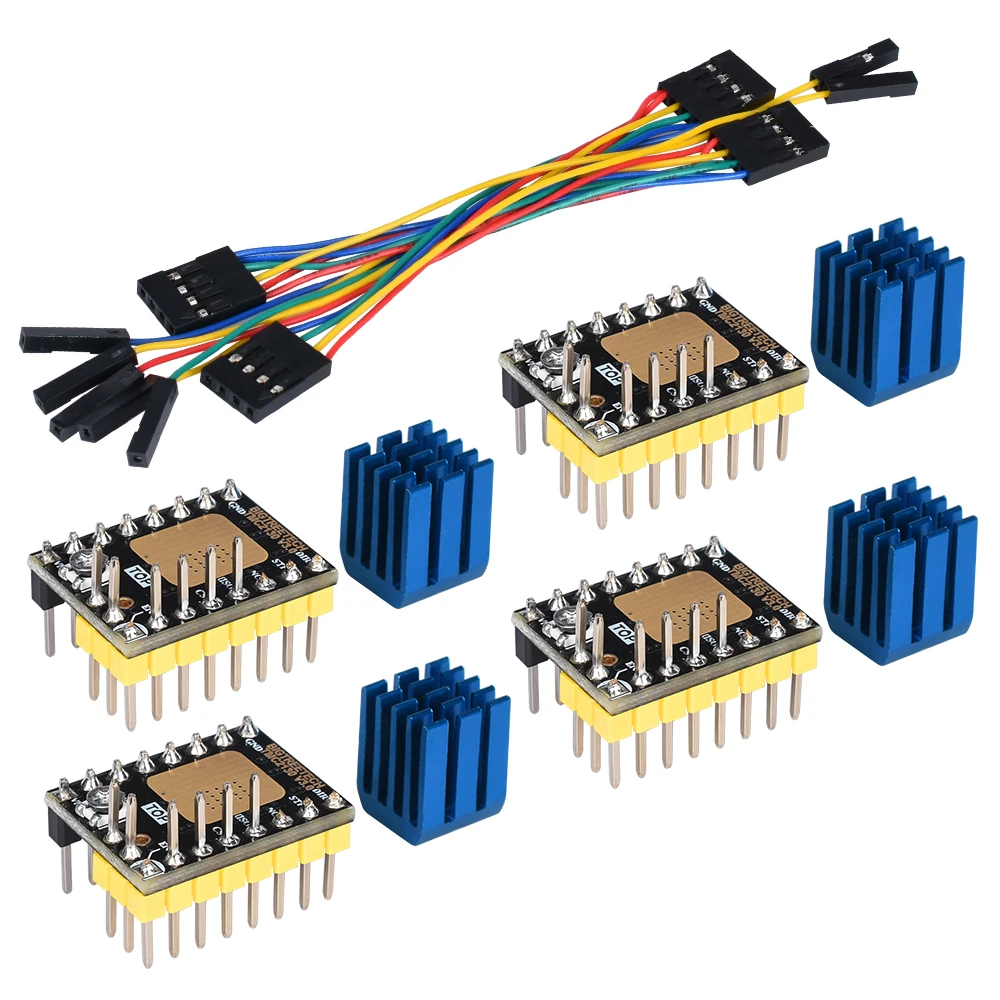

BIGTREETECH TMC2130 V3.0 SPI TMC2208 TMC2100 модуль шагового двигателя с отключением тепла для Ramps1.6 3D-принтера SKR V1.3 MKS

Узнайте больше о TMC2208 V3.0:

Https://www.aliexpress.com/item/33013898949.html?

Узнайте больше о TMC2208 V3.0:

Https://www.aliexpress.com/item/33016024309.html?

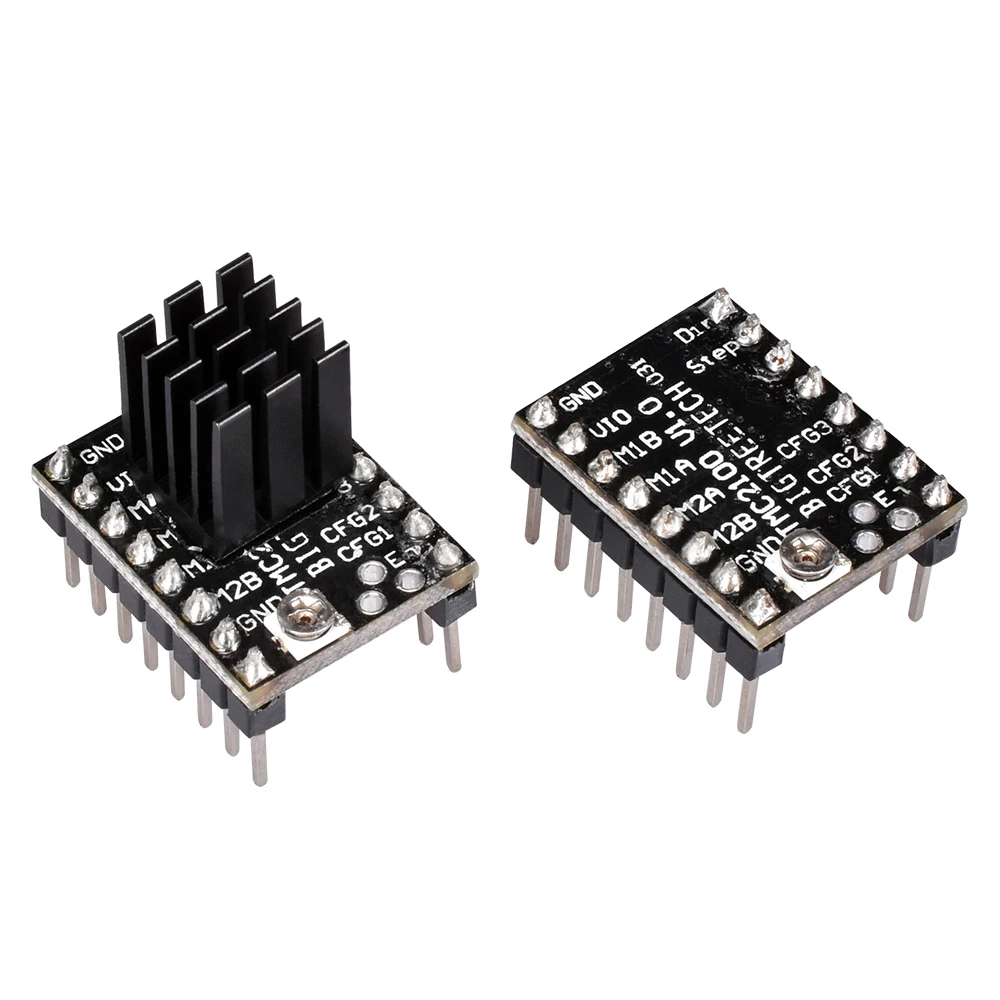

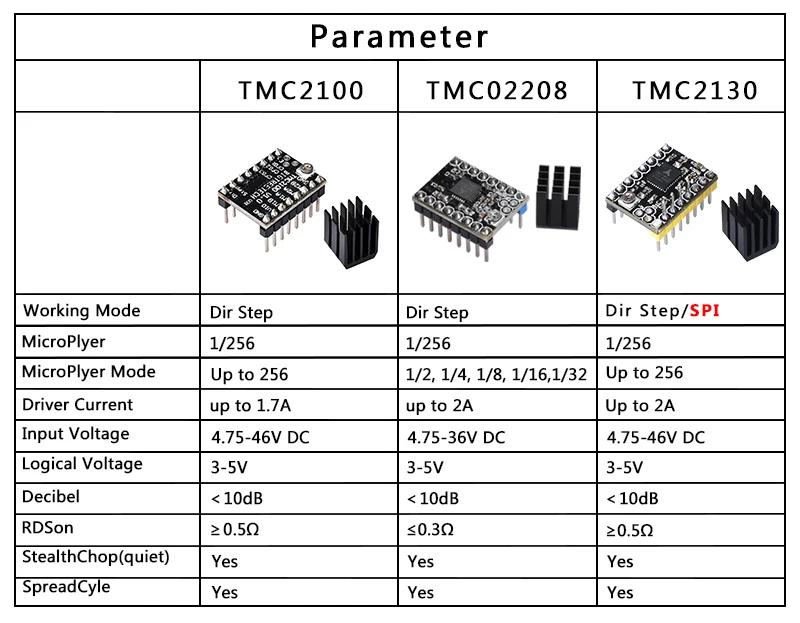

TMC2100Характеристика:

1, алгоритм тока привода: i = Vref * 1,9/2,5, Vref по умолчанию около 0,65 в, поэтому по умолчанию

Ток 0.5A, максимальный ток 1A!

2. Vref измеряет Gnd и потенциометр среднего напряжения.

3. При измерении напряжения не следует подключать двигатель или легко сжигать привод.

4. Измерительное напряжение должно быть подключено к источнику питания, не просто подключите источник питания USB.

Примечание:

Когда вы используете TMC2100, некоторые советы вам нужно следовать.

1. Отрегулируйте потенциометр специальной керамической отверткой. В противном случае диск легко повредить.

2, радиатор на блоке привода приклеен к середине чипа (другой драйвер такой же), в противном случае, он может быть сокращен в настоящее время с помощью следующего штыря.

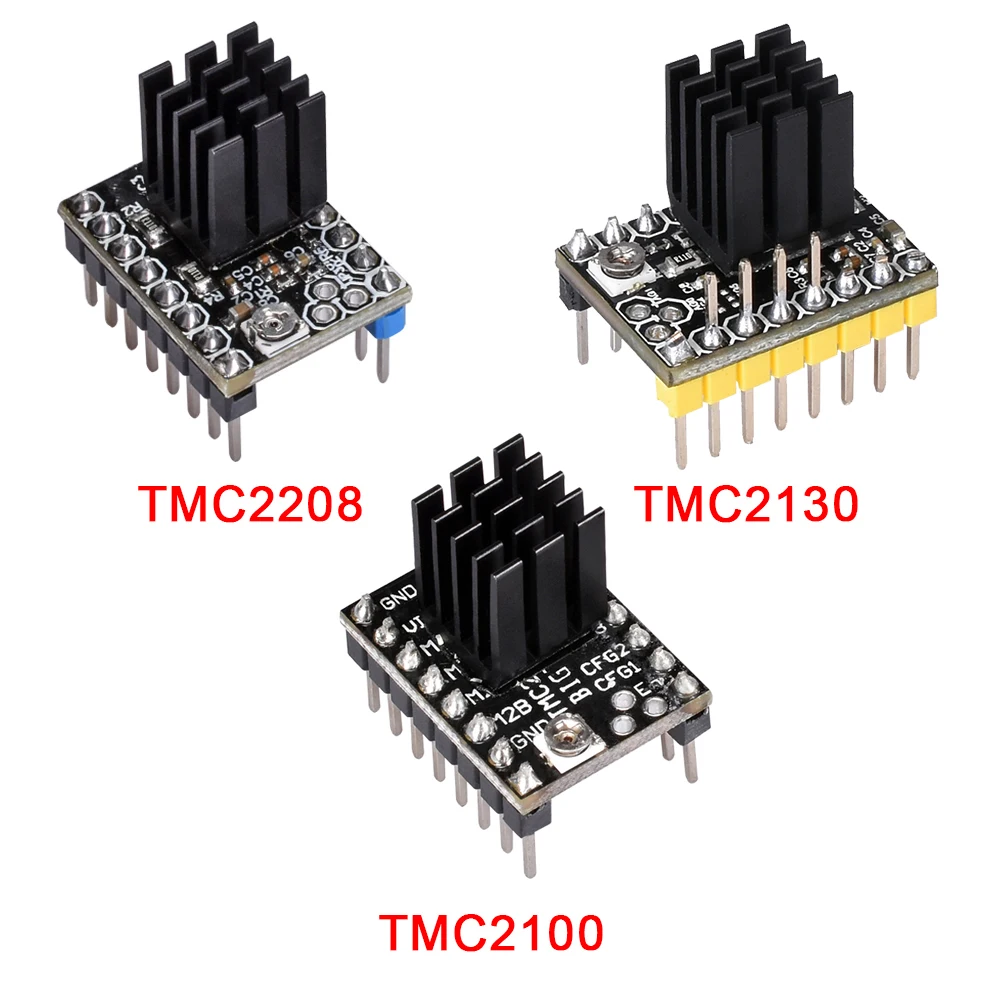

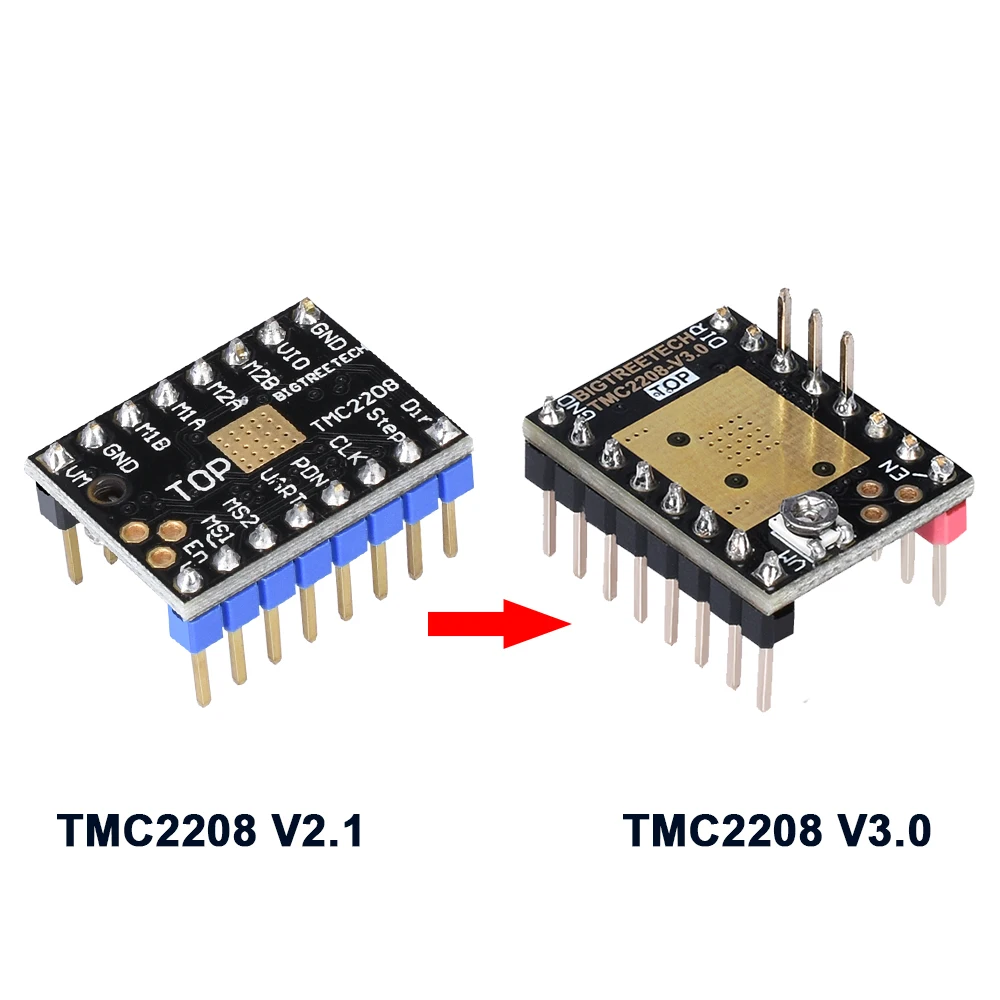

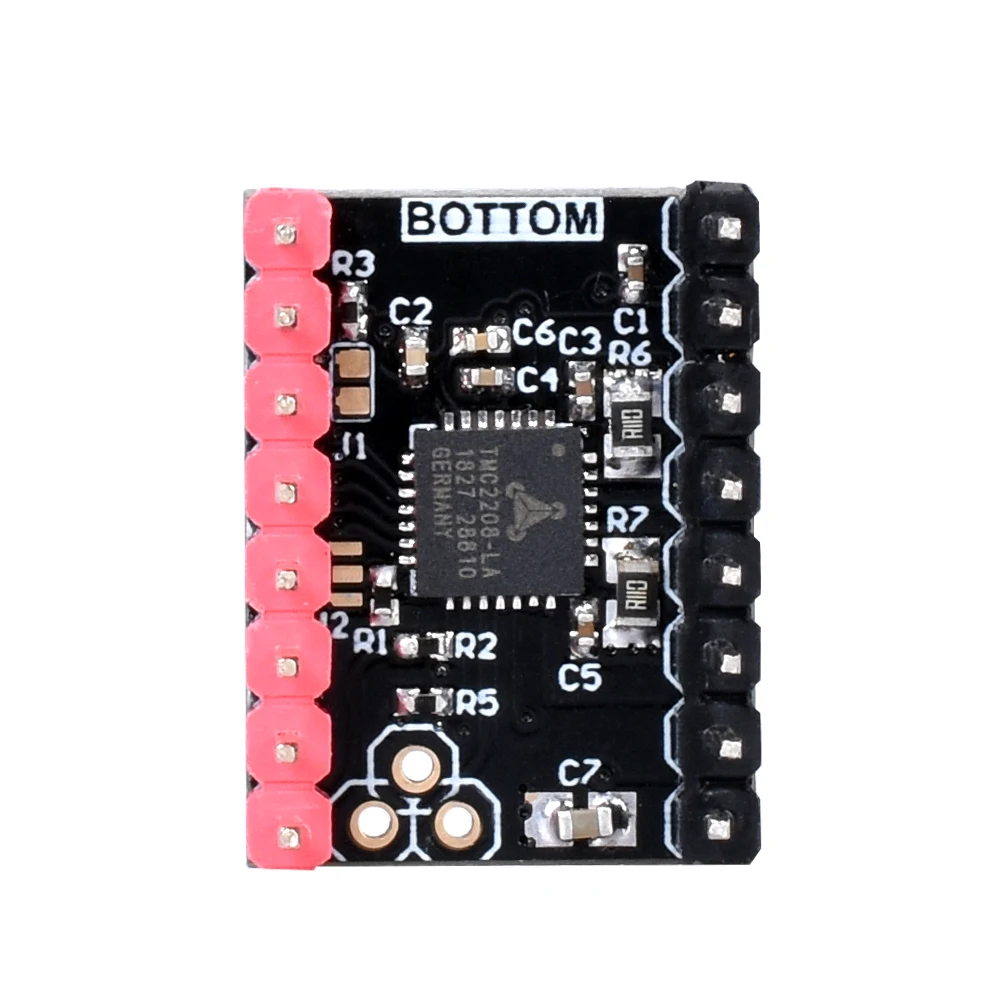

TMC2208:

Конфигурация: шаг Dir

Микрошаги: до 1/256

MicroPlyer: 1/2,1/4, 1/8, 1/16, 1/32

Диапазон напряжения: 4,75-36 в

Ток драйвера: 1.4A

Пиковый ток: 2A

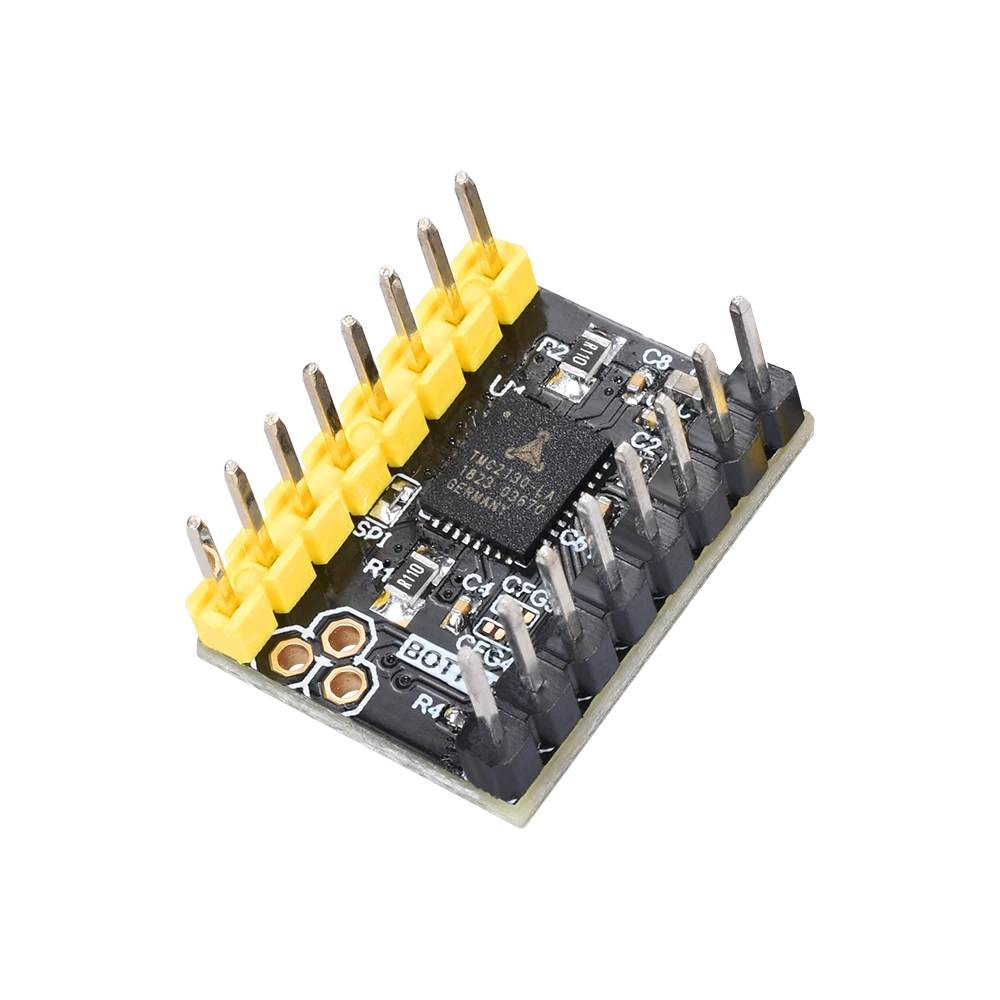

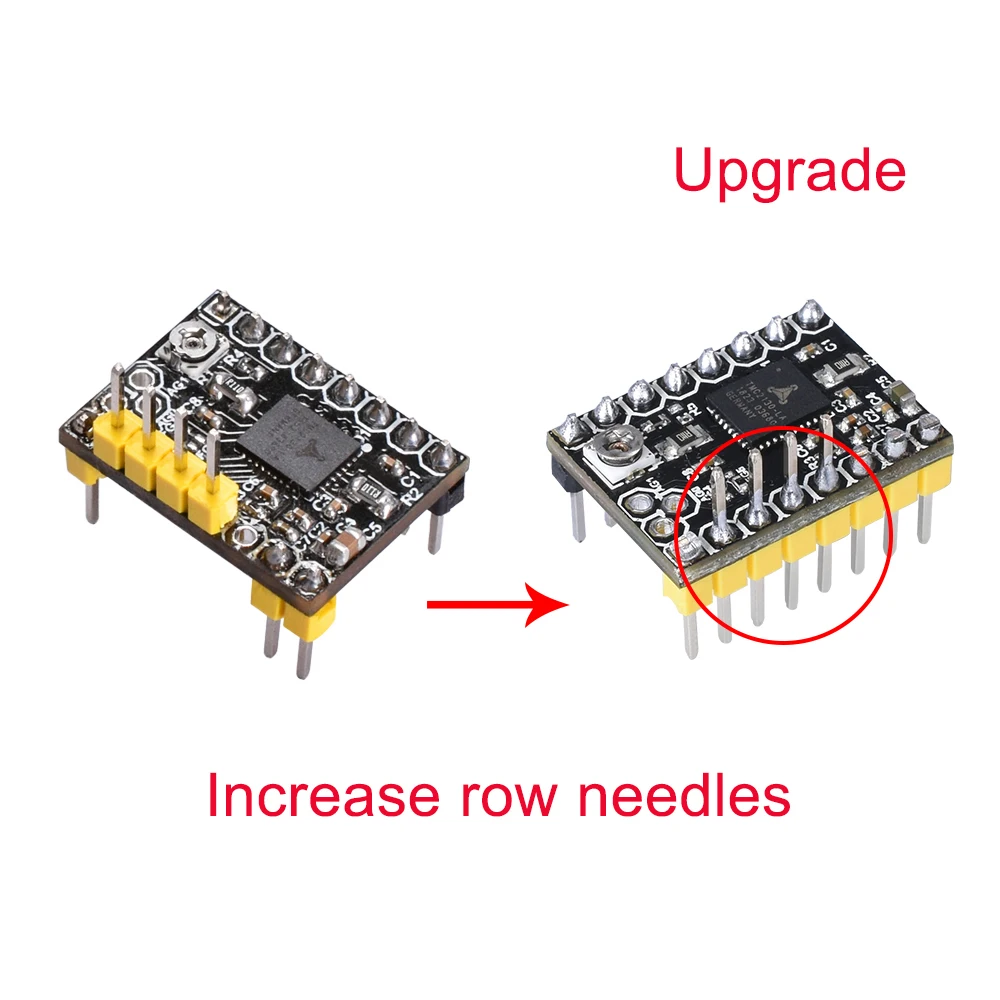

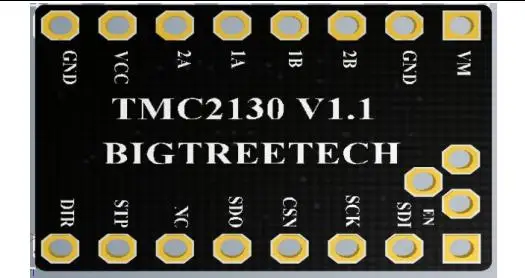

TMC2130-V1.1-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую старые драйверы не могут выбрать для использования режима работы SPI. Режим работы SPI TMC2130-v1.1 может напрямую выбирать ток драйвера, разделение драйвера и другие параметры через прошивку, что делает эти параметры более точными. Использование последовательных секвенсеров, Это может значительно уменьшить нагрузку на чип и эффективно избежать таких проблем, как отклонение от работы, шаг отжима и ошибка, вызванная перегрузкой чипа.

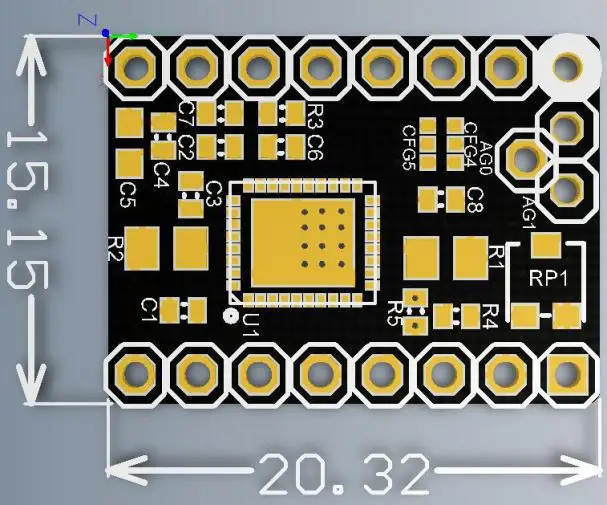

2. Параметры размеров:

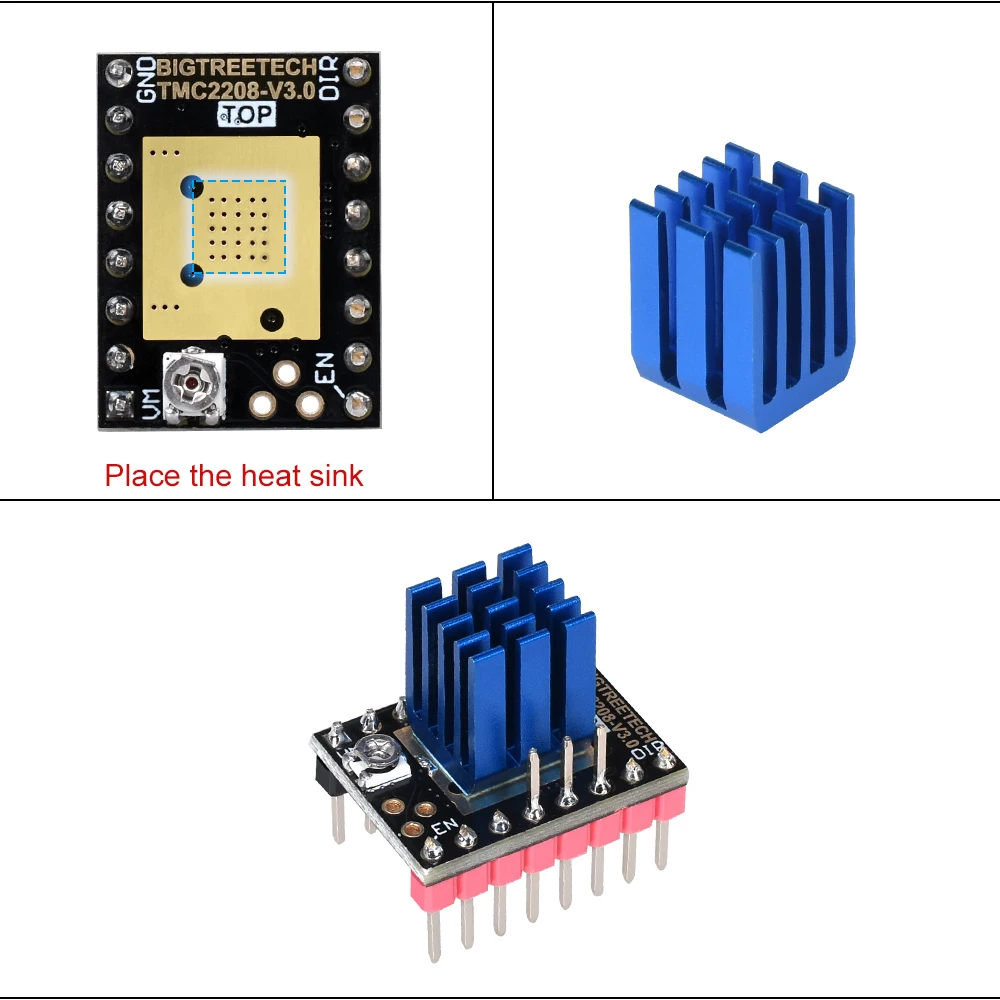

Этот модуль похож на TMC2100, который будет генерировать много тепловой энергии при его работе. Поэтому,Теплоотвод и рассеивания тепла вентиляторДолжны быть добавлены, чтобы охладить его во время использования, что уменьшает появление полосок и отклонение бега)

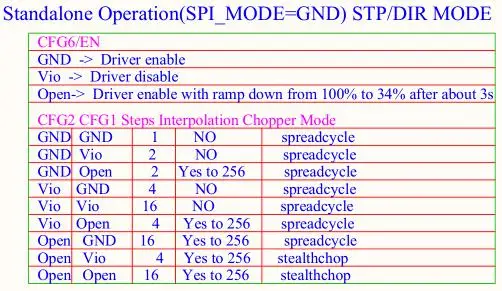

3. Режим работы STP/ DIR

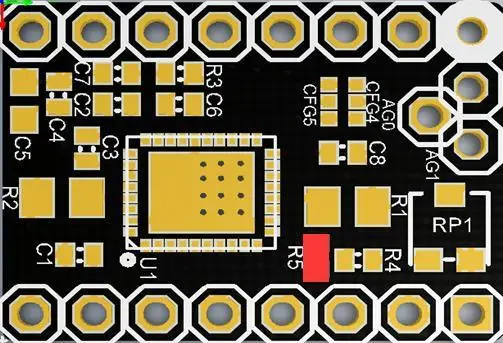

(1) сопротивление сварки в положении R5, чтобы сделать драйвер STP/DIR рабочим режимом;

(2) выбор режима работы: SDI (CFG1), SCK (CFG2)

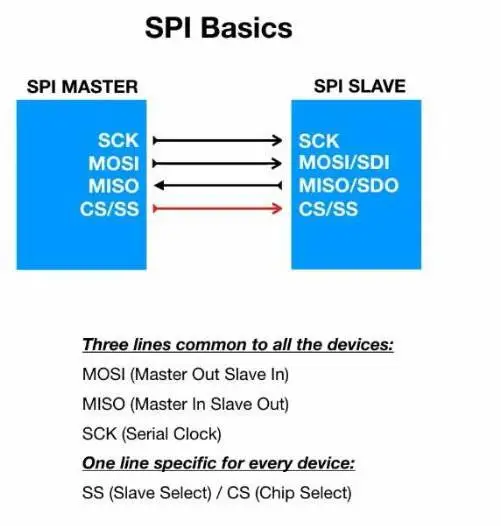

4. Инструкции по проводке в рабочем режиме SPI:

Перед проводкой необходимо выбрать рабочий режим модуля драйвера для аппаратной работы:

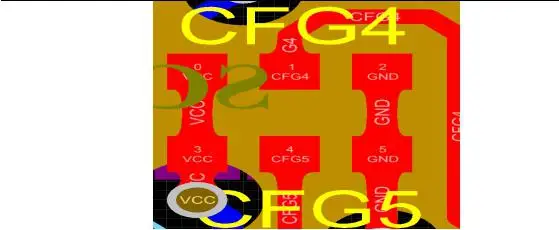

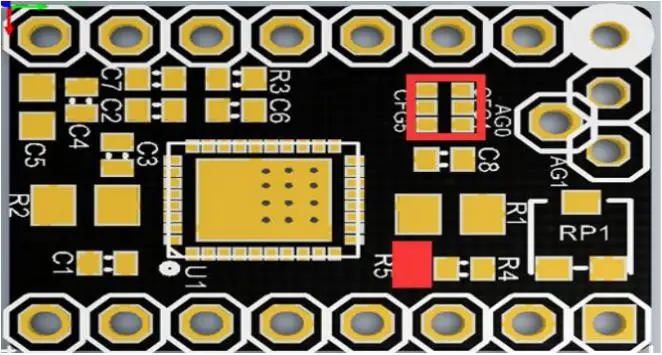

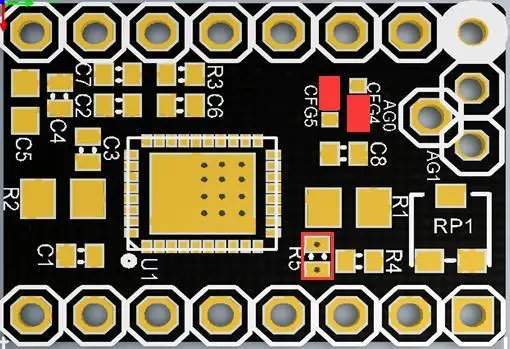

(1) СваркаCFG4ИCFG5Как показано в красной области (i.e., CFG4 к GND, CFG5 к VCC); (режим электронной таблицы может использоваться только при правильной сварке)

(2) Снимите сопротивление в положении R5, чтобы драйвер находился в режиме работы SPI.

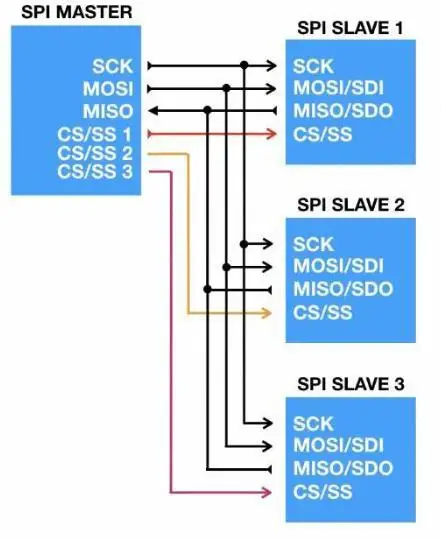

Схема подключения показана следующим образом

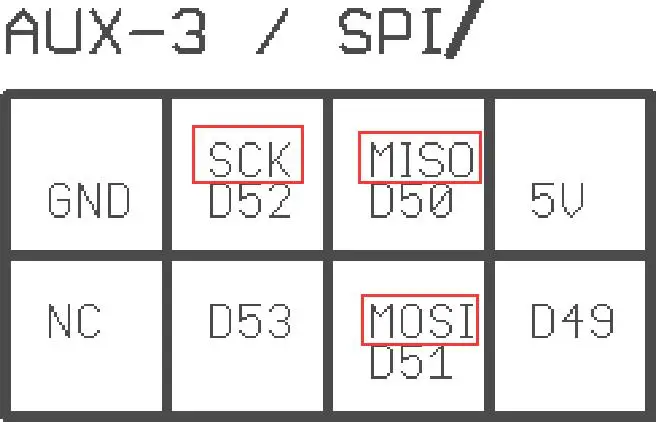

Найдите AUX-3 порт расширения на плате и подключите к соответствующим контактам:

Примечание:

1. При выборе режима работы SPI, пожалуйста, тщательно Используйте паяльник, чтобы предотвратить обжигание рук. Когда вы закончите обработку, вы должны внимательно следить за тем, есть ли остатки олова в модуле. Вы должны очистить его, чтобы предотвратить его от короткого замыкания модуля и сжечь.

2. При подключении, пожалуйста, обратите внимание на последовательность линий и порт IO. Неправильное соединение напрямую приведет к тому, что драйвер не сможет работать. Пожалуйста, внимательно Подключите к вышеуказанному чертежу.

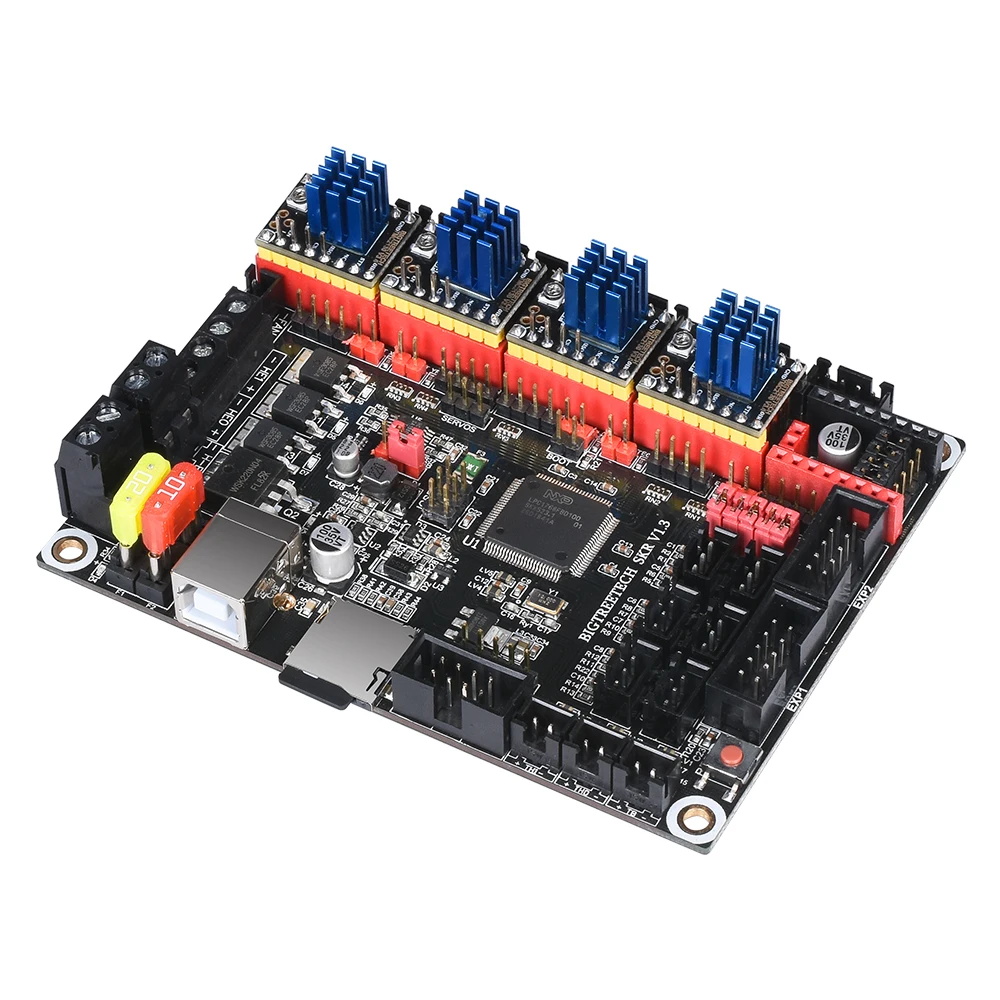

3. Когда вы вставляете драйвер в материнскую плату, вы должны быть осторожны, чтобы четко видеть направление драйвера. И не должны вставлять драйвер назад, чтобы предотвратить горение диска.

4. Перед началом работы (радиатор + охлаждающий вентилятор) Драйвер должен выполнять хорошую работу по рассеиванию тепла, чтобы предотвратить нормальную работу водителя.















1 шт/4 шт TMC2100

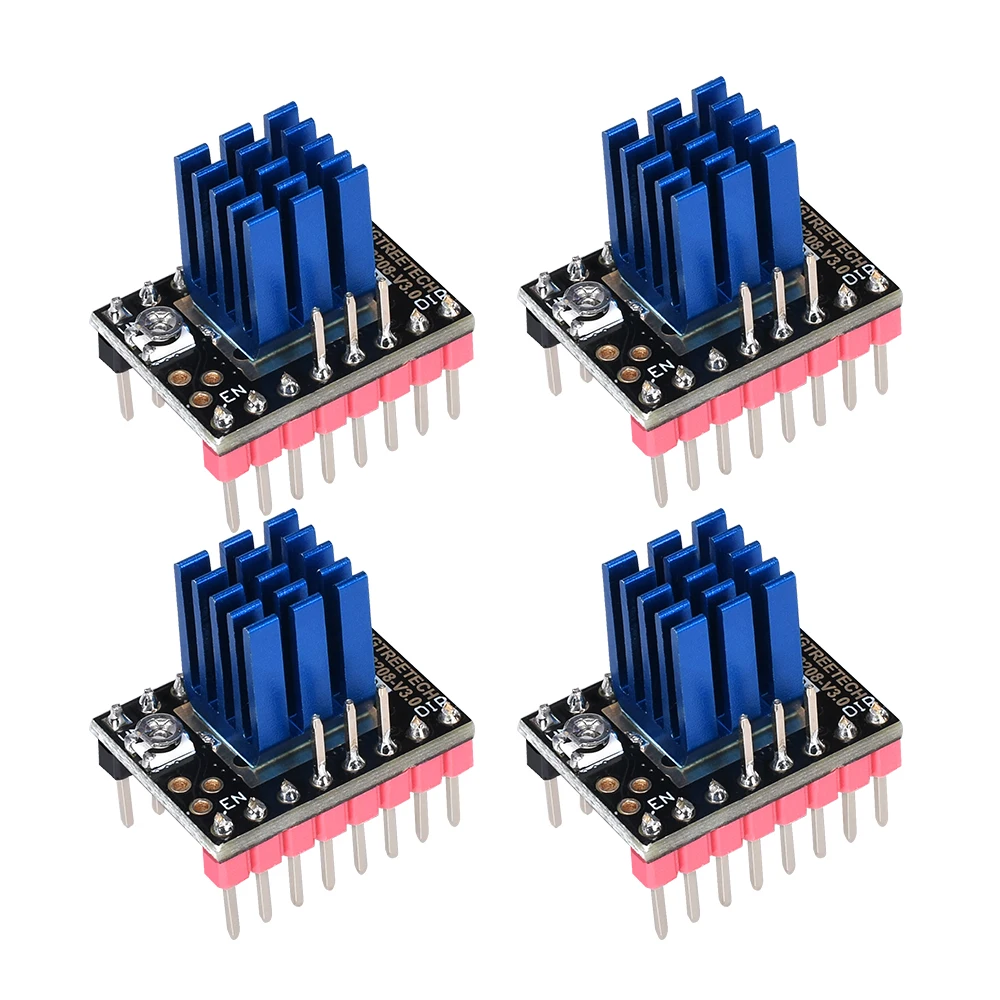

1 шт./4 шт. TMC2208 V3.0 шаг/DIR

1 шт/4 шт TMC2130DIY SPI(Это шаг/DIR, если вы используете SPI режим, вам нужно сделать DIY самостоятельно)

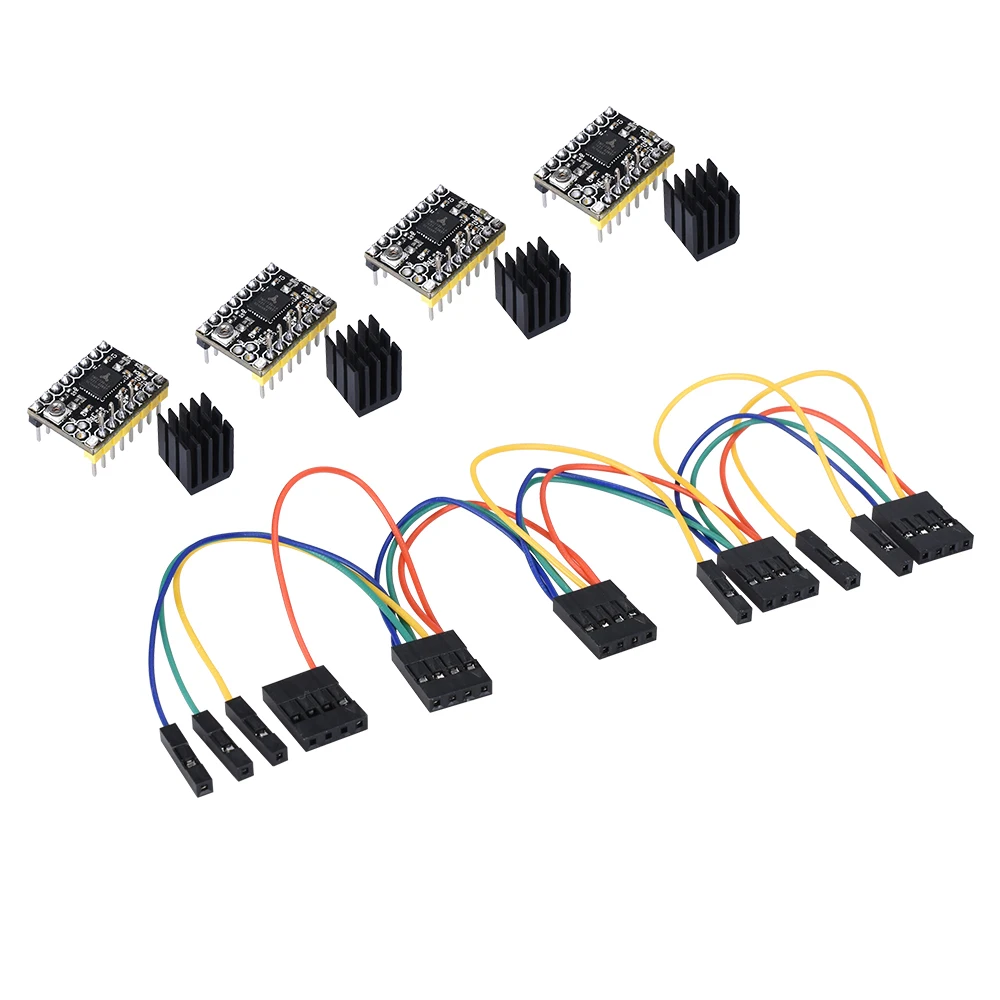

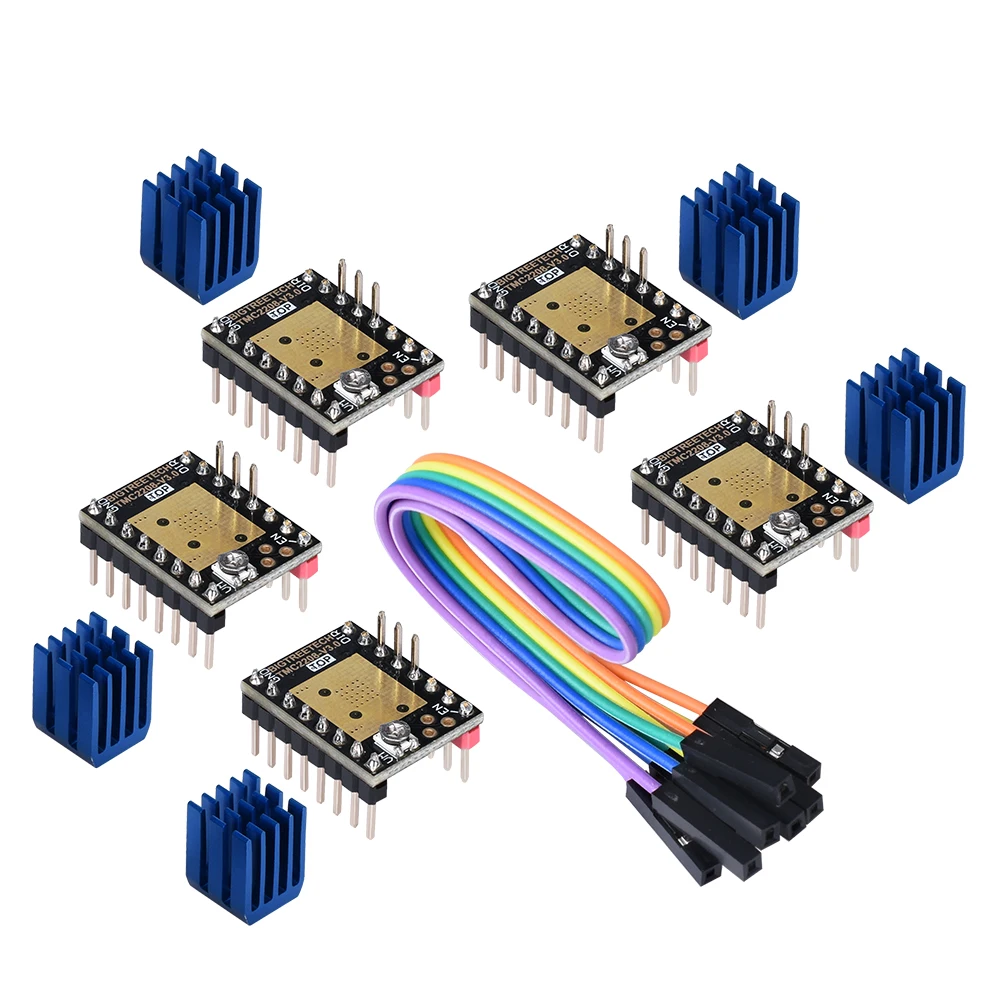

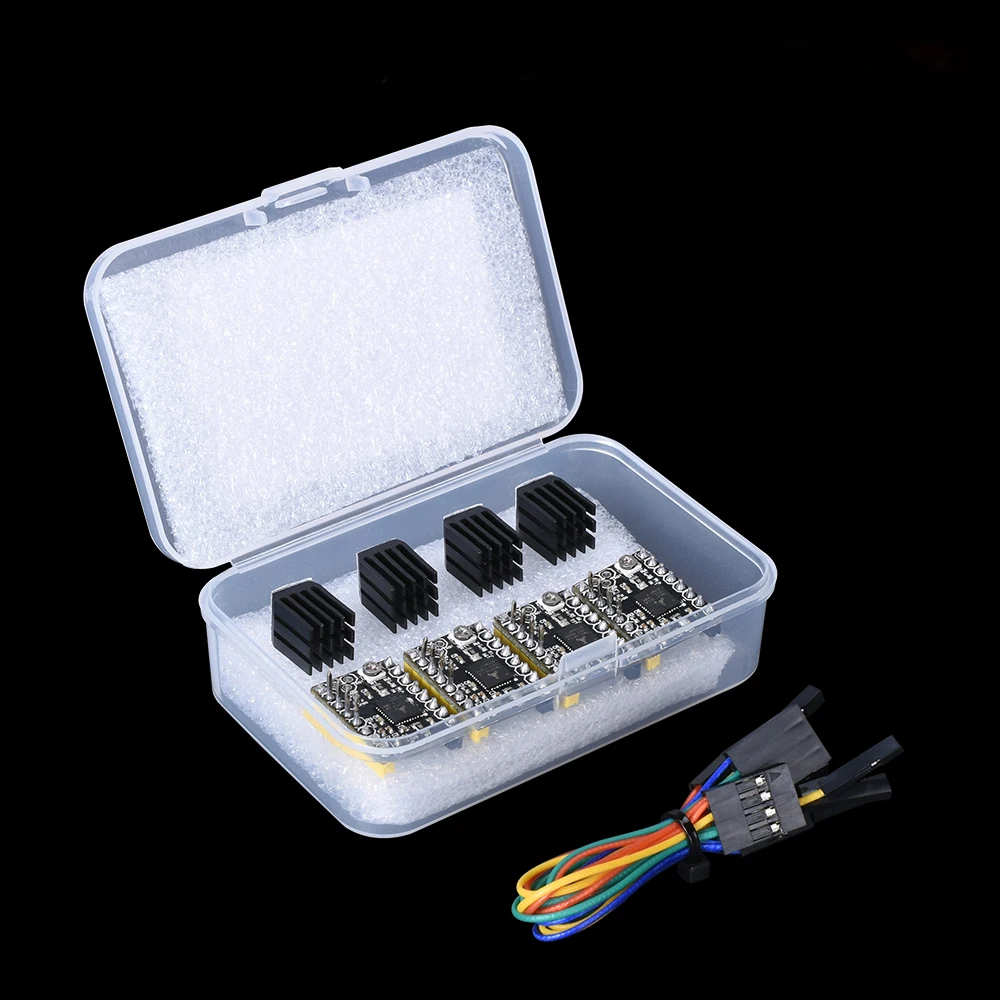

1 комплект TMC2130 SPI * 4(Сварка завершена SPI) + кабель

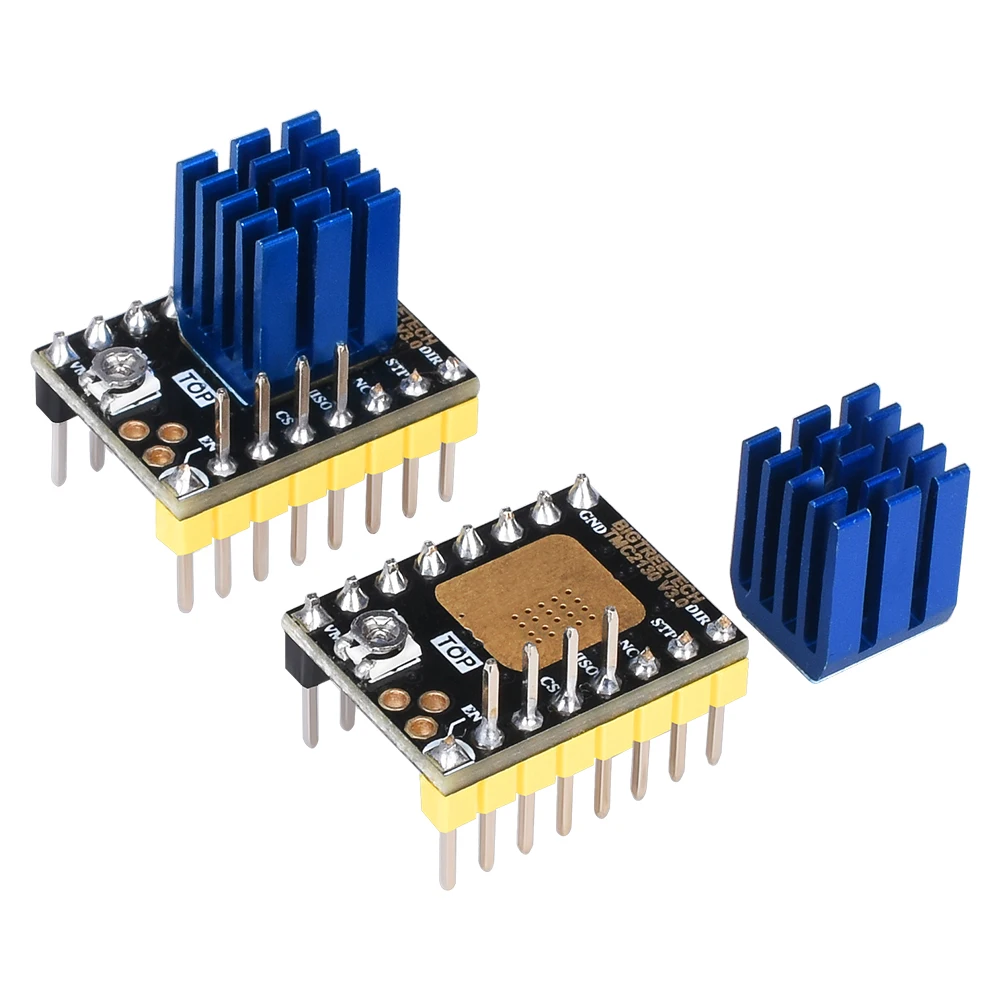

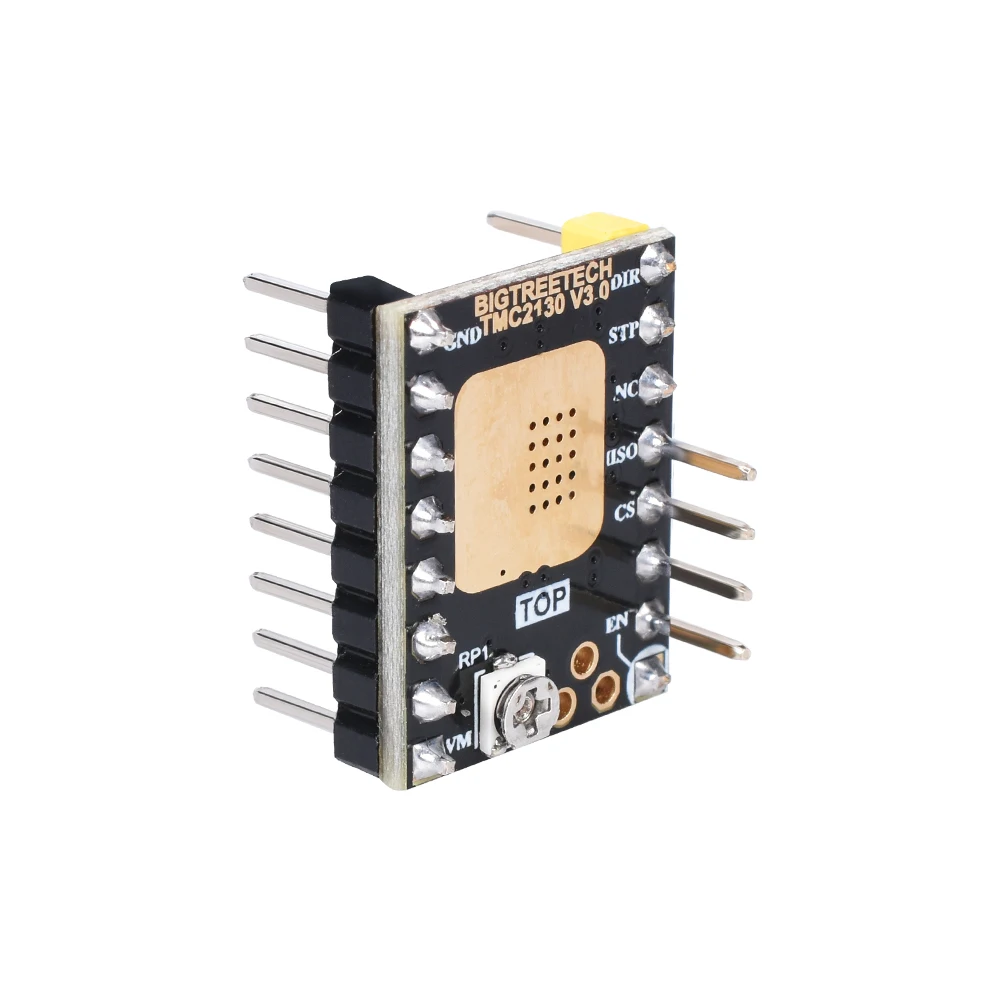

TMC2130 V3.0 SPI (сварочная версия SPI)

TMC2130 V3.0 (нужно DIY SPI самостоятельно)

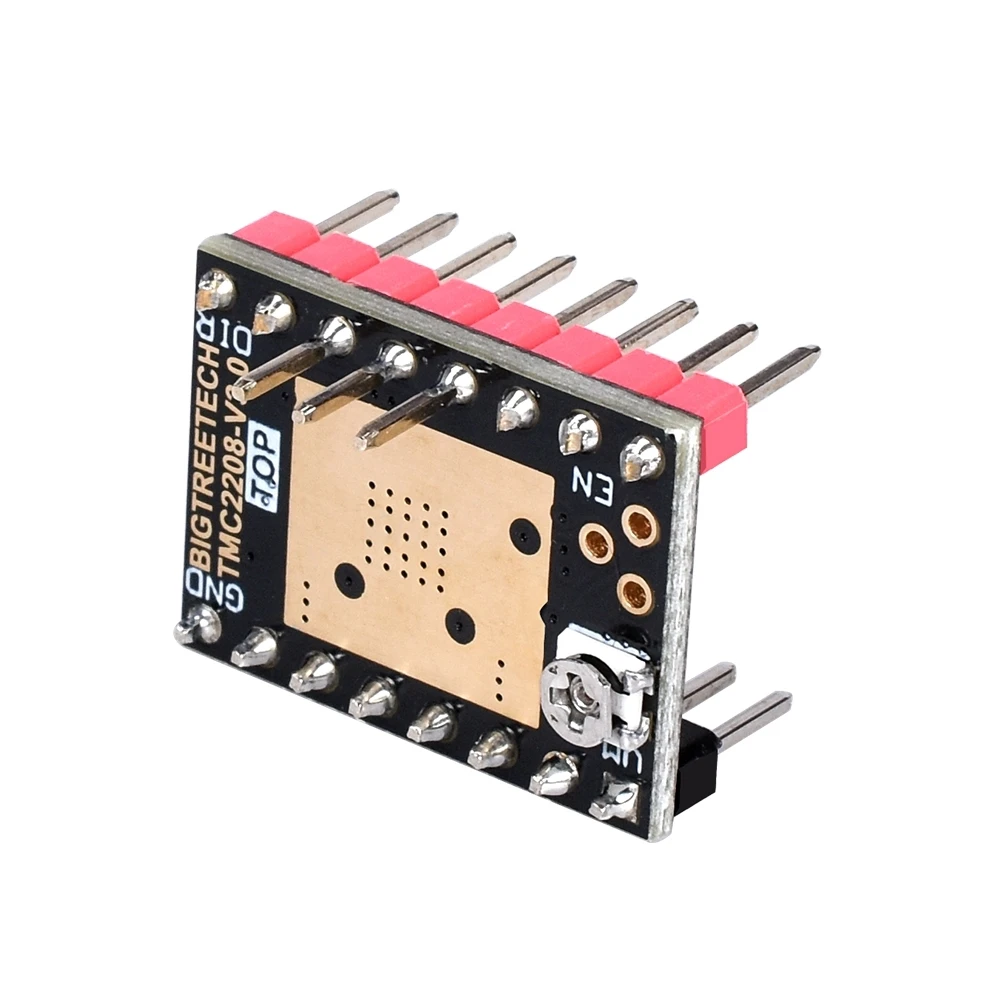

TMC2208

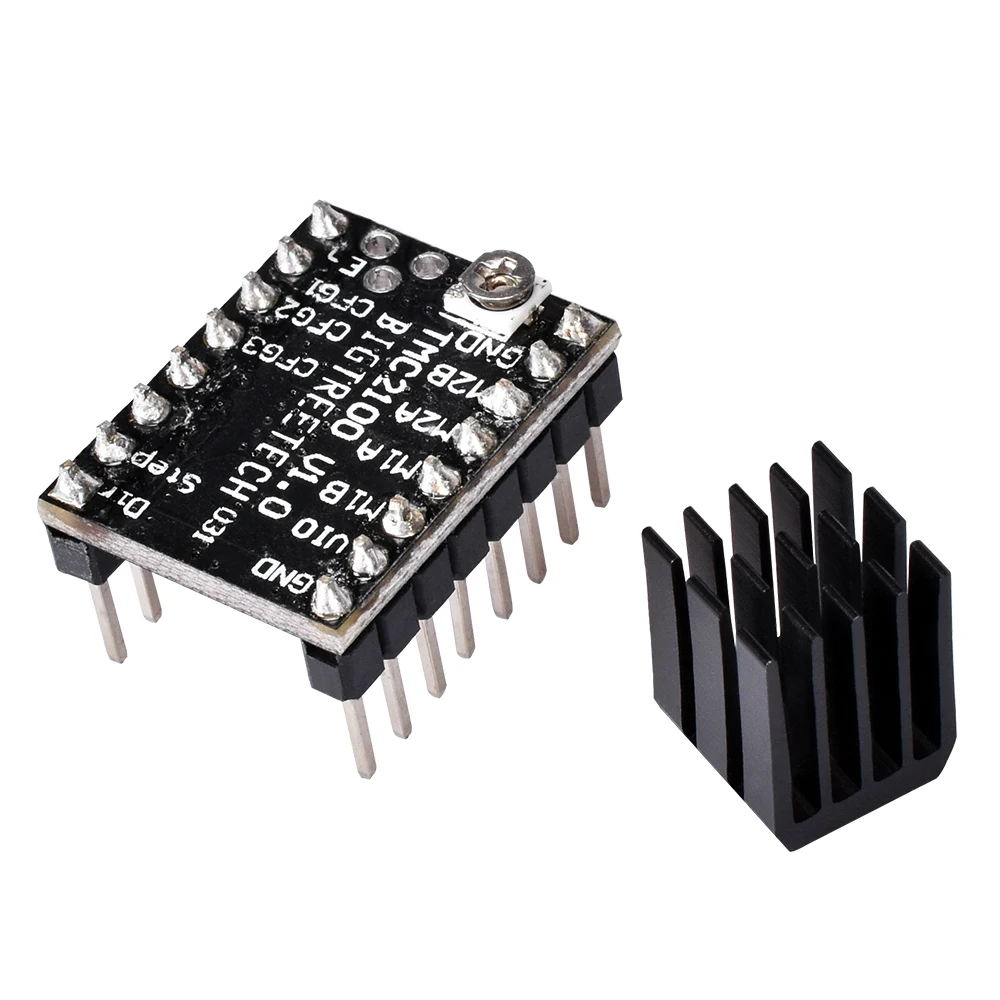

TMC2100

Часто задаваемые вопросы (часто задаваемые вопросы и ответы)

Вопрос: при смене прошивки TMC2130 не может быть найден в configuration_adv.h

О: из-за того, что в вашем программном обеспечении Arduino отсутствует файл TMC2130 Stepper-master library. Просто загрузите файл библиотеки и Распакуйте его в свою библиотека.

Веб-сайт:

Https://codeload.github.com/teemuatlut/TMC2130Stepper/zip/master

Вопрос: Как добавить TMC2130 шаговый мастер-файл библиотеки

A: Загрузите файл TMC2130 steperer-master library, Распакуйте его, а затем

Найдите свою библиотека Arduino, скопируйте и вставьте ее в свою библиотека. Если ваш Arduino установлен на диске D, путь к папке библиотеки:

D:\ файлы программ

(X86) \ Arduino \ hardware \ arduino \ avr \ libraries \ TMC2130Stepper-master

Если он установлен на диске C, путь к папке библиотеки: C:\ Program файлы (x86)\ Arduino \ hardware \ arduino \ avr \ библиотеки \ TMC2130Stepper-mas

Тер

В: если драйвер выбирает режим SPI, но вы также хотите работать в STP/DIP, как вы можете сделать?

A: отсоедините CFG4 и CFG5, а затем подключите две прокладки R5. Красная часть на рисунке ниже должна быть припаяна, и красная граница не подключена.

В: Как бороться с явлением беговых отклонений, ошибок и пошаговых потерь в процессе печати?

О: Проверьте, свободен ли радиатор привода, проверьте, может ли Вентилятор охлаждения взорваться в привод, и сделайте хорошую работу по охлаждению диска, это лучший выбор для вас, чтобы напечатать хорошие продукты. Замедление скорости печати также может привести к двойному эффекту печати.
