Name: 🛍 Драйвер шагового двигателя BIGTREETECH TMC2208 V3.0 TMC2130 TMC2100 Stepstick SKR V1.3 MKS GEN V1.4 GEN L Ramps 1,6 Запчасти для 3D-принтера
Brand: Офисная электроника
SKU: 32974451176
Price: 283.24 RUB
Availability: InStock
Rating: 4 (6 reviews)

3 Отзывов

5 Заказов

283,24₽

В наличии!

Перейти

BIG TREE TECH CO.,LTD Store - Надежность 93.5%

Более 11439 подписчиков, дата открытия магазина 16.06.2013

Положительные оценки: 94% (3736)
Соответствие описанию: 94%
Отвечает на сообщения: 94%
Скорость отправки: 92%

Последнее обновление: 06.06.2022

BIGTREETECH TMC2130 V3.0 SPI TMC2208 TMC2100 модуль шагового двигат...

3 Отзывов

5 Заказов

239,40₽

Посмотреть

Последнее обновление: 26.04.2022

Драйвер BIGTREETECH TMC2208 V3.0 UART для шагового двигателя SKR V1...

0 Отзывов

3 Заказов

411,13₽

Посмотреть

Последнее обновление: 23.09.2024

Драйвер шагового двигателя TMC2130 V3.0, TMC2208, бесшумный Reprap ...

0 Отзывов

0 Заказов

816,98₽

Посмотреть

Последнее обновление: 15.03.2022

TMC2130 V3.0 TMC2208 Драйвер шагового двигателя тихий Reprap A4988 ...

0 Отзывов

0 Заказов

701,77₽ -6%

Посмотреть

Последнее обновление: 17.03.2022

Драйвер для шаговых двигателей TMC2208 v.3.0

0 Отзывов

0 Заказов

900,00₽

Посмотреть

Последнее обновление: 08.03.2022

Драйвер шагового двигателя BIGTREETECH TMC2208, V3.0, TMC2130, V3.0...

0 Отзывов

0 Заказов

453,31₽ -5%

Посмотреть

Последнее обновление: 02.10.2024

Если вы хотите купитьTMC2130 V3.0 SPI, Вы можете нажать на эту ссылку:

Https://www.aliexpress.com/item/33018687874.html?spm=2114.12010615.8148356.5.68ea13c17GB9xG

Если вы хотите купитьTMC2208 V3.0 UART, Вы можете нажать на эту ссылку:

Https://www.aliexpress.com/item/33012144208.html?spm=2114.12010615.8148356.13.68ea13c1rGMy6B

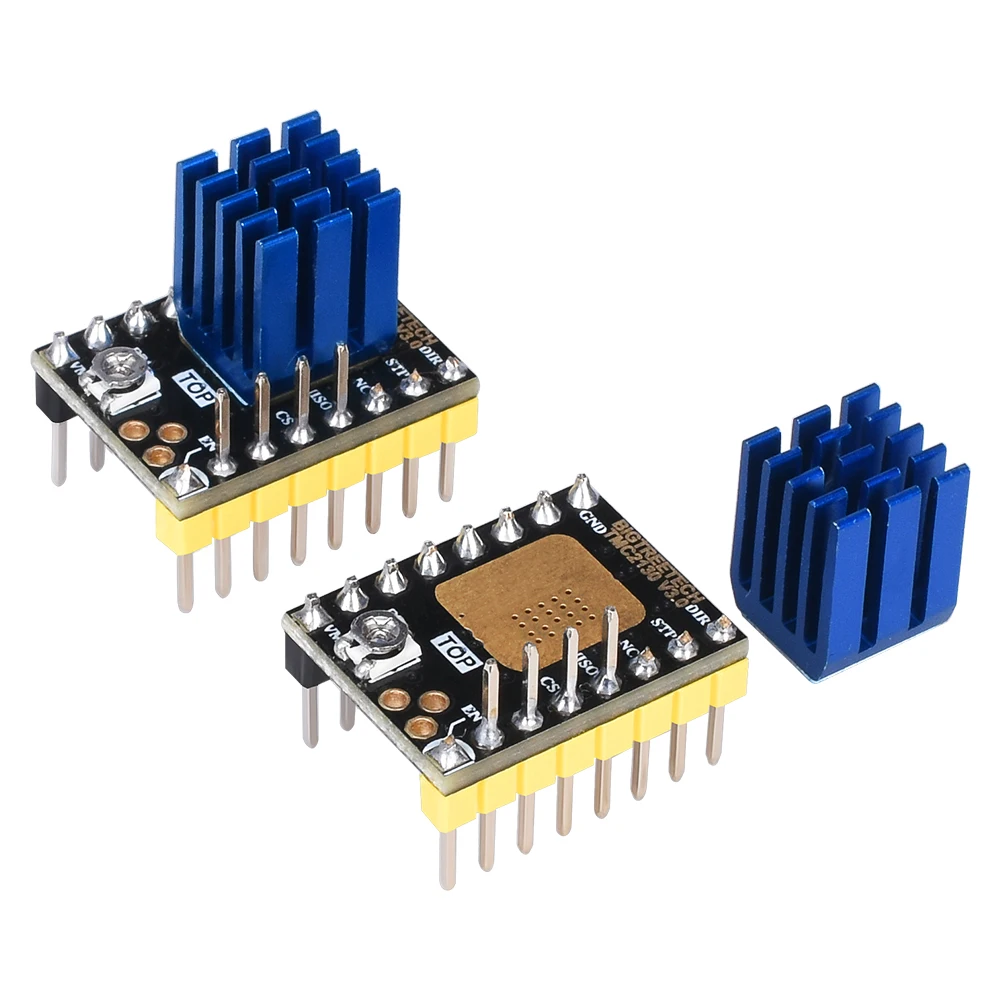

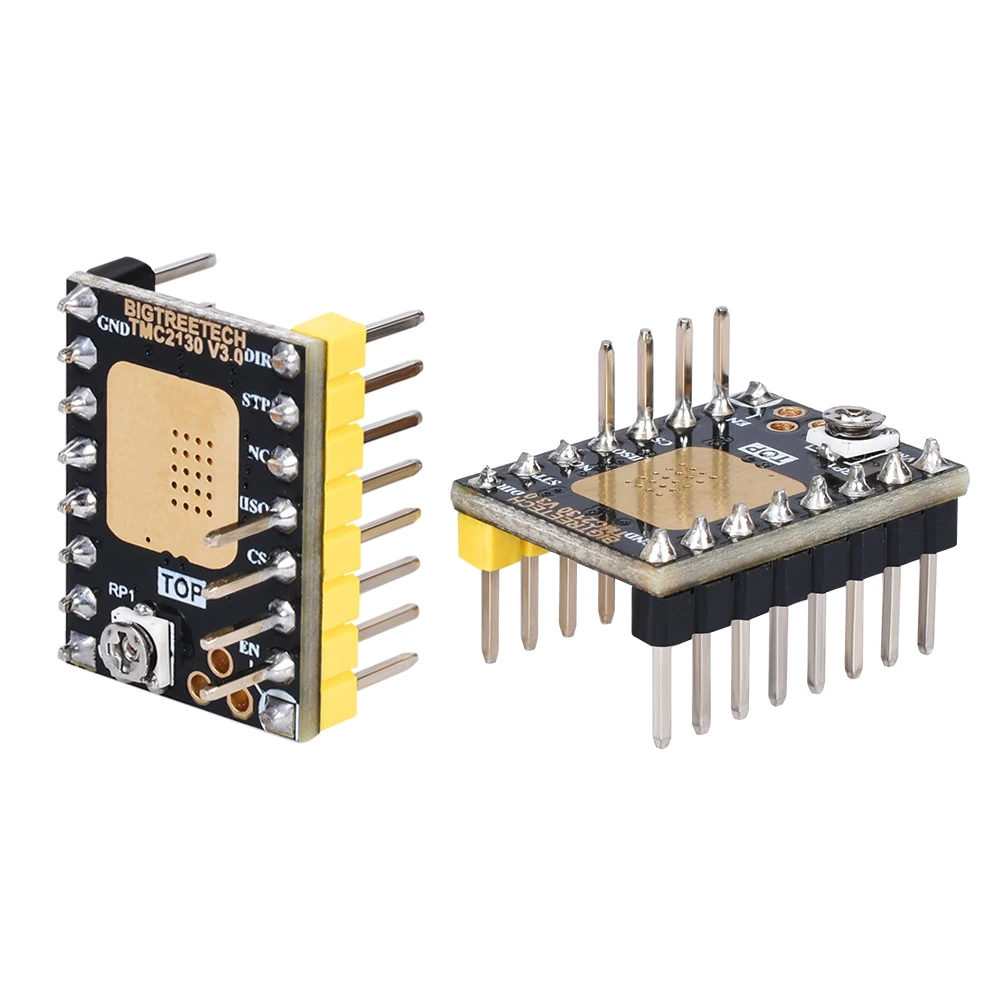

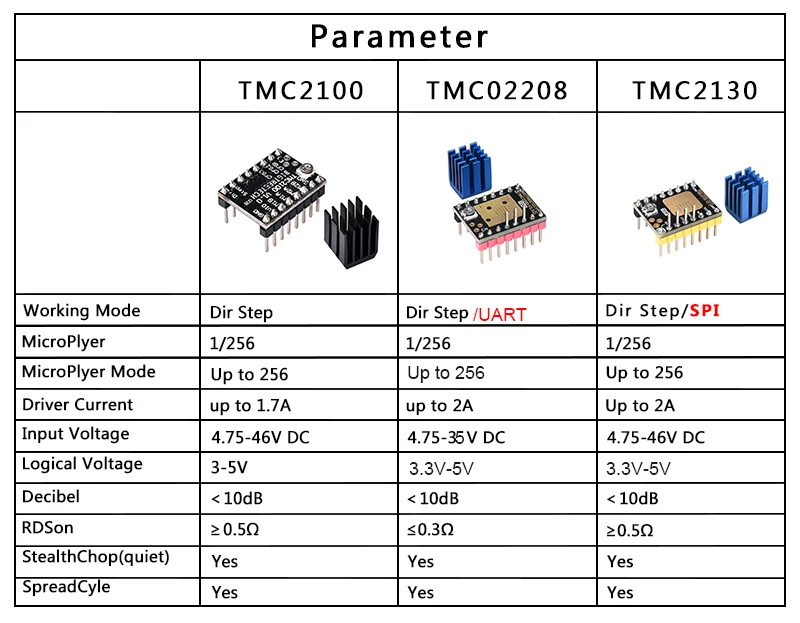

TMC2130 V3.0 пареметр:

Конфигурация: Dir/Step/SPI

Микрошаги: до 1/256

Микроплиер: 1/256

Логическое напряжение VI0: 3,3-5 В

Входное напряжение: 12 В/24 В постоянного тока

Ток фазы двигателя: 1.2A RMS, 2А пик

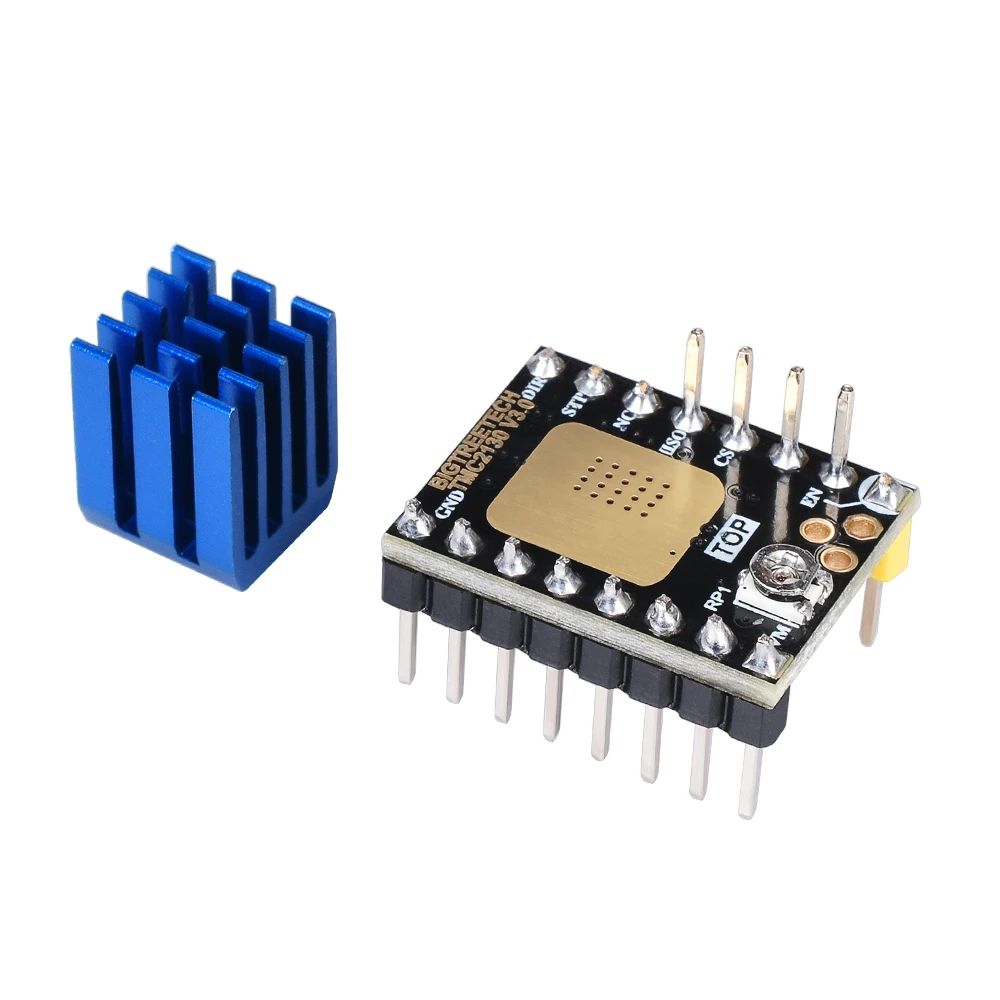

TMC2130 V3.0-это высокопроизводительный двухфазный Драйвер шагового двигателя с стандартным интерфейсом SPI и простым интерфейсом шаг/dir. Очень низкий уровень шума, высокая нагрузка драйвер не теряет шаг.

TMC2130 V3.0 GitHub:

Https://github.com/bigtreetech/BIGTREETECH-TMC2130-V3.0

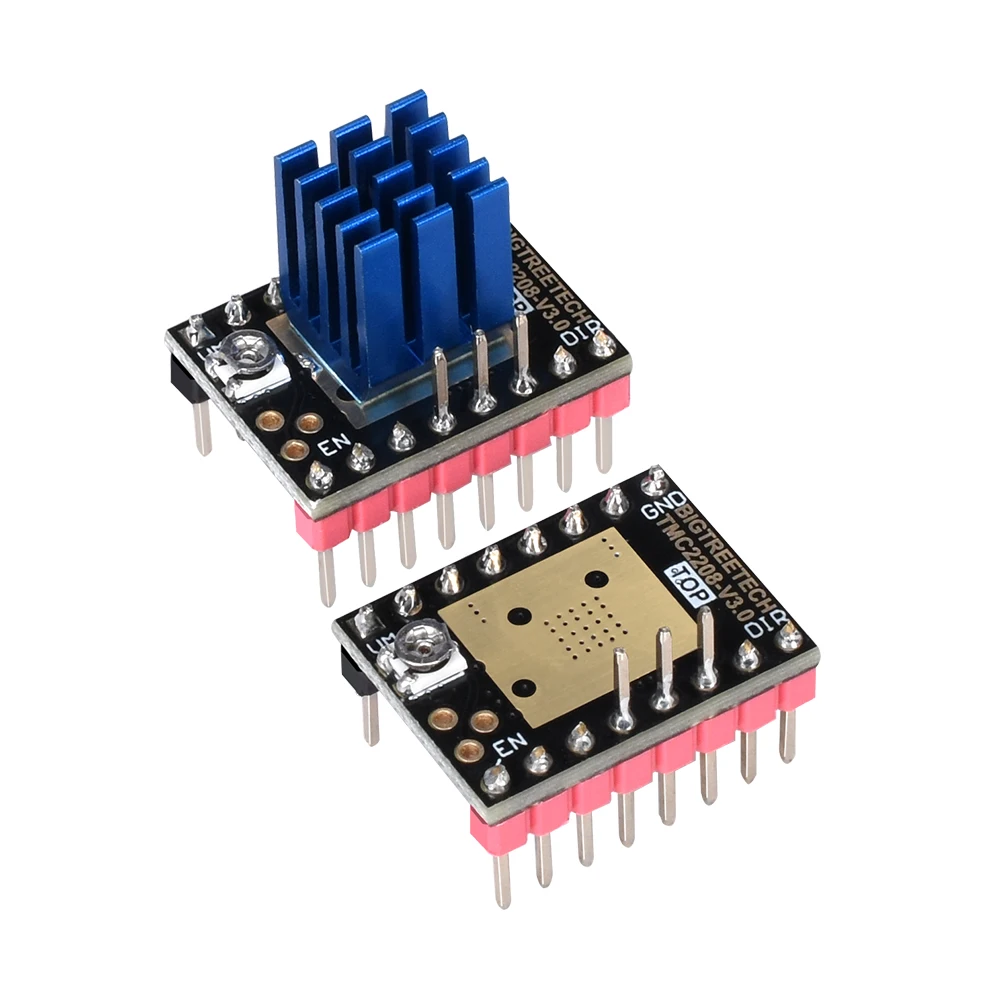

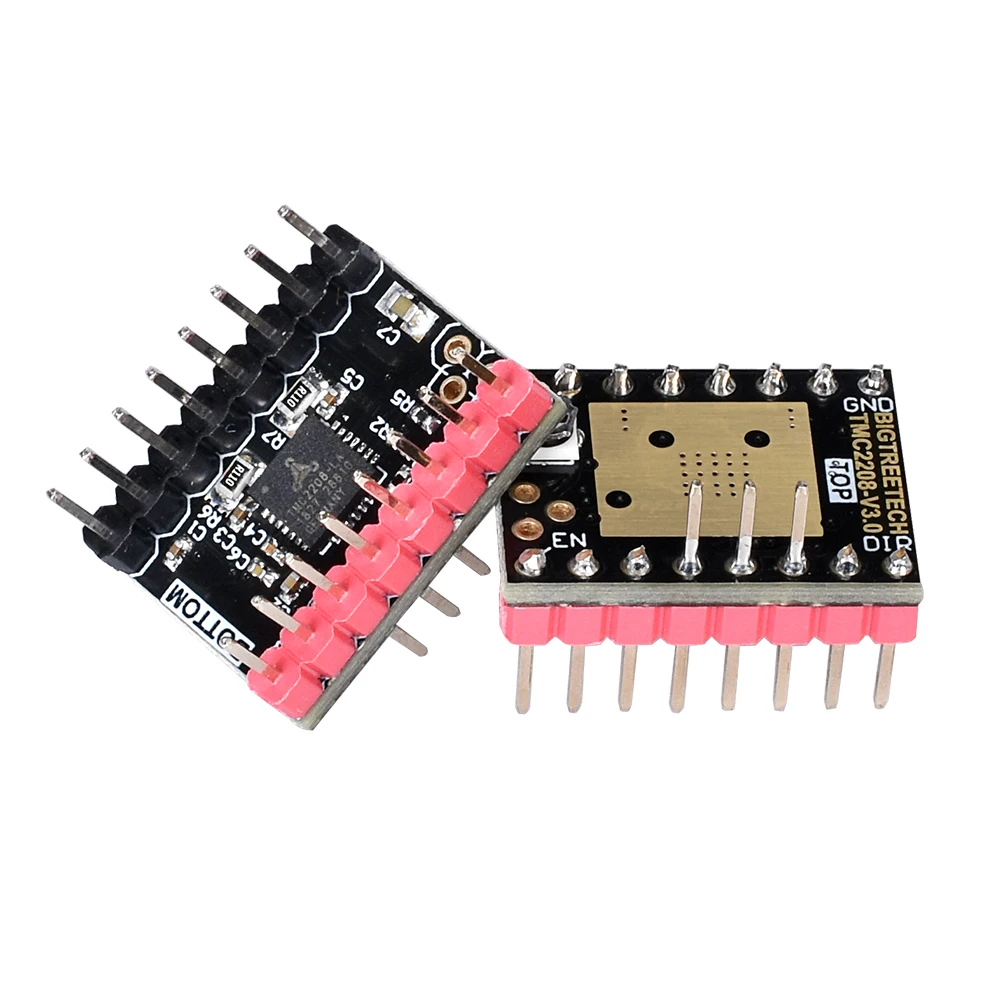

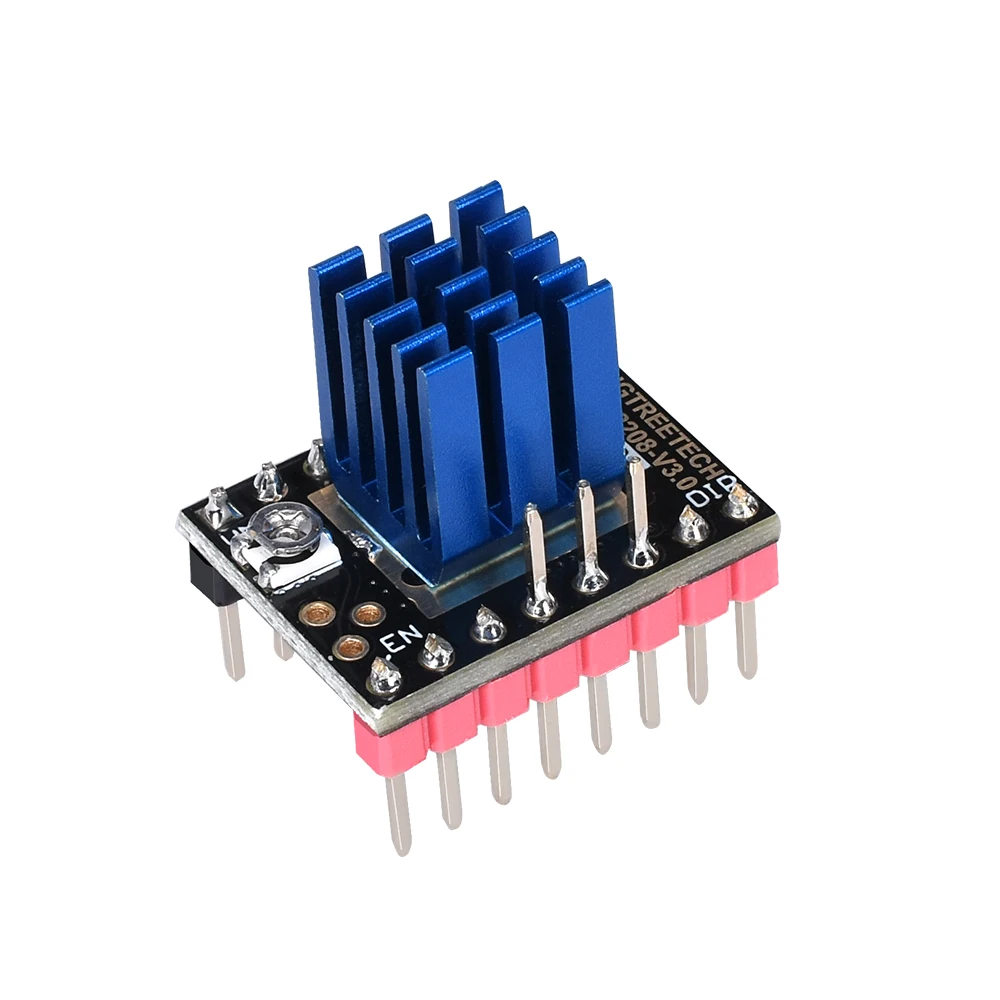

TMC2208 V3.0 параметры:

Конфигурация: Dir/Step/UART

Микрошаги: до 1/256

MicroPlyer: 1/2,1/4, 1/8, 1/16, 1/32

Материнскую плату Напряжение: 3,3 V-5V

Диапазон напряжения: 4,75-35 в

Фазовый ток двигателя: 1.2A RMS

Пиковый ток: 2A

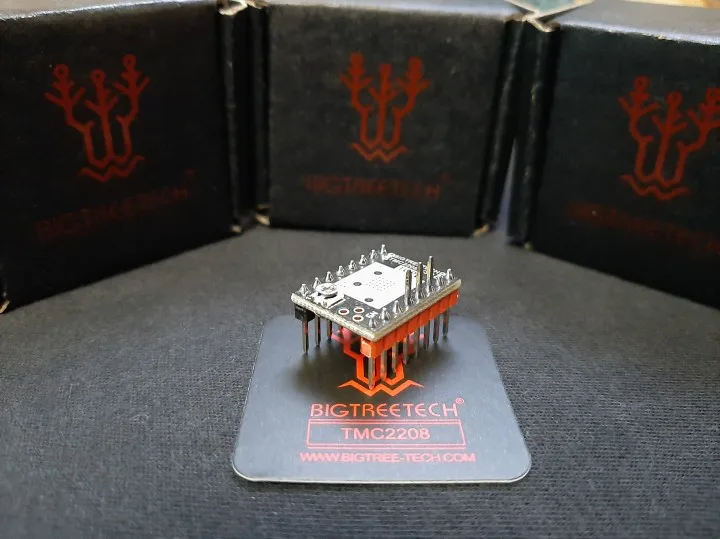

TMC2208 одноосевой чип привода шагового двигателя, силовая трубка Встроенный ток привода 1.2A пиковый ток 2A, диапазон напряжения 4,75-35 в, 256 подделок; С запатентованной технологией электронной таблицы™Высокая частота чоппера, dcStep™, StallGuard2™Технология обнаружения стойла, CoolStep™Технология динамической регулировки тока, может сэкономить 70% энергии, технология StealthChop mute

Гибкий блок интерполяции микроплиера, компонент может обеспечить разрешение до 256 микрошагов/шагов, даже в пульсе ограниченная система все еще может быть идеальной для достижения синусоидального контроля; как stealthChop тонкая музыкальная технология широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующей 3d-принтерной электроникой, устраняя необходимость в дорогостоящей переработке. Оба компонента имеют Импульсный/направленный вход, могут быть полностью независимыми. Конфигурация осуществляется с помощью цифрового ввода.

Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3D печати!

TMC2208 V3.0 GitHub:

Https://github.com/bigtreetech/BIGTREETECH-TMC2208-V3.0

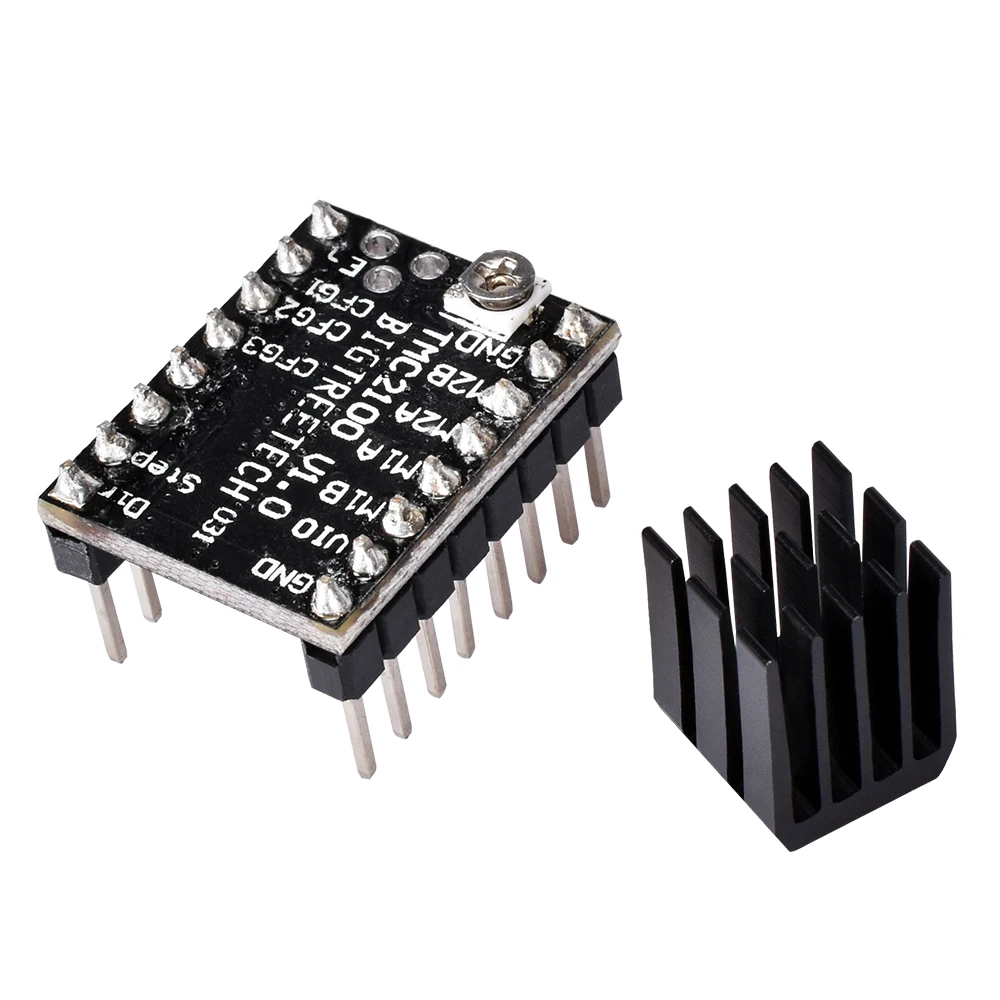

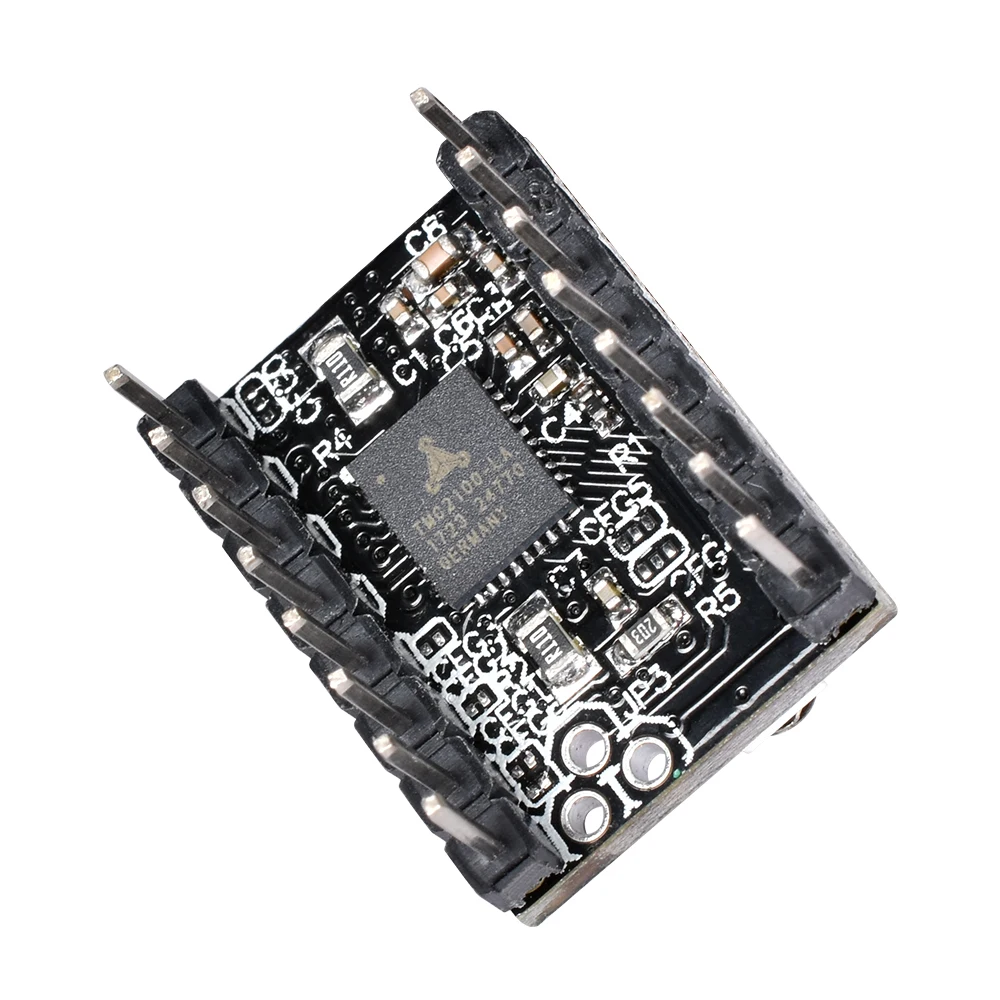

Характеристики TMC2100:

1, алгоритм тока привода: i = Vref * 1,9/2,5, Vref по умолчанию около 0,65 в, поэтому по умолчанию

Ток 0.5A, максимальный ток 1A!

2. Vref измеряет Gnd и потенциометр среднего напряжения.

3. При измерении напряжения не следует подключать двигатель или легко сжигать привод.

4. Измерительное напряжение должно быть подключено к источнику питания, не просто подключите источник питания USB.

Примечание: когда вы используете TMC2100, некоторые советы вам нужно следовать.

1. Отрегулируйте потенциометр специальной керамической отверткой. В противном случае диск легко повредить.

2, радиатор на блоке привода приклеен к середине чипа (другой драйвер такой же), в противном случае, он может быть сокращен в настоящее время с помощью следующего штыря.

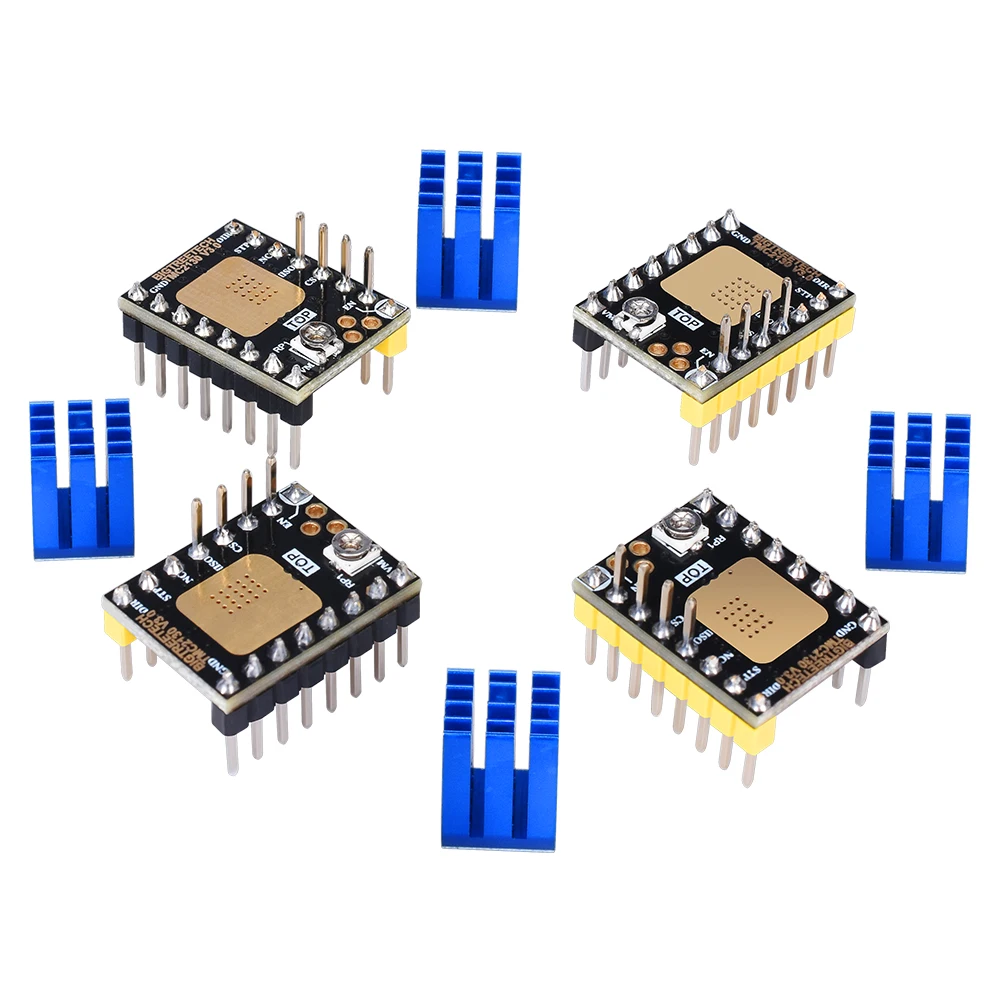

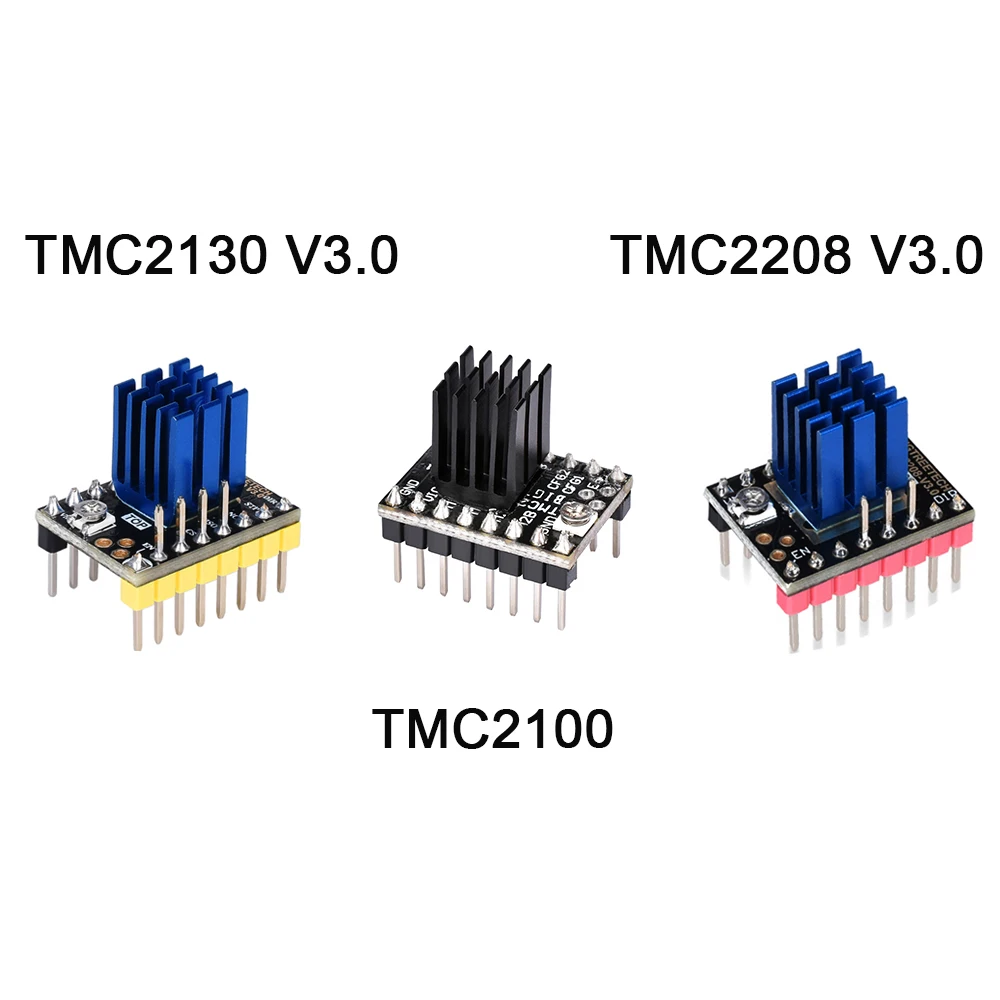

1 шт. * TMC2208Шаг и DIR/UART

/TMC2130 V3.0 шаг/DIR

Или 1 шт. * TMC2100

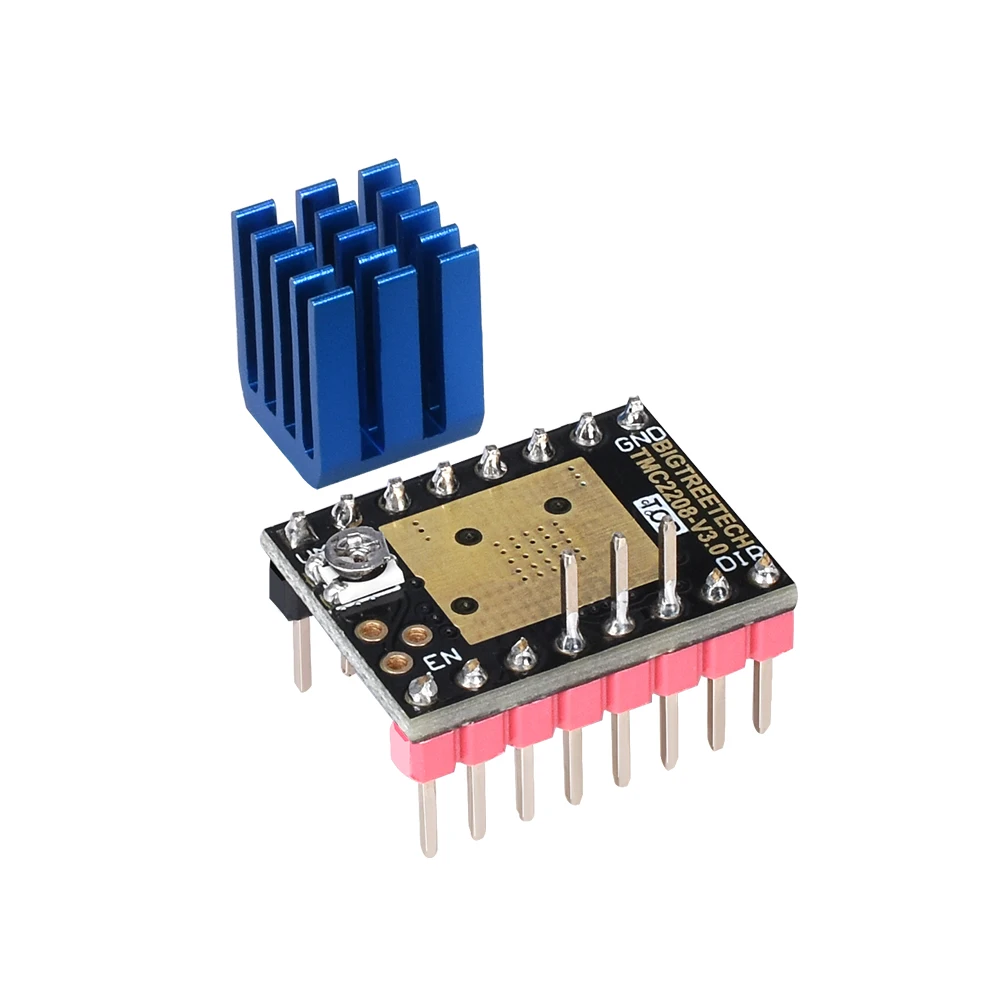

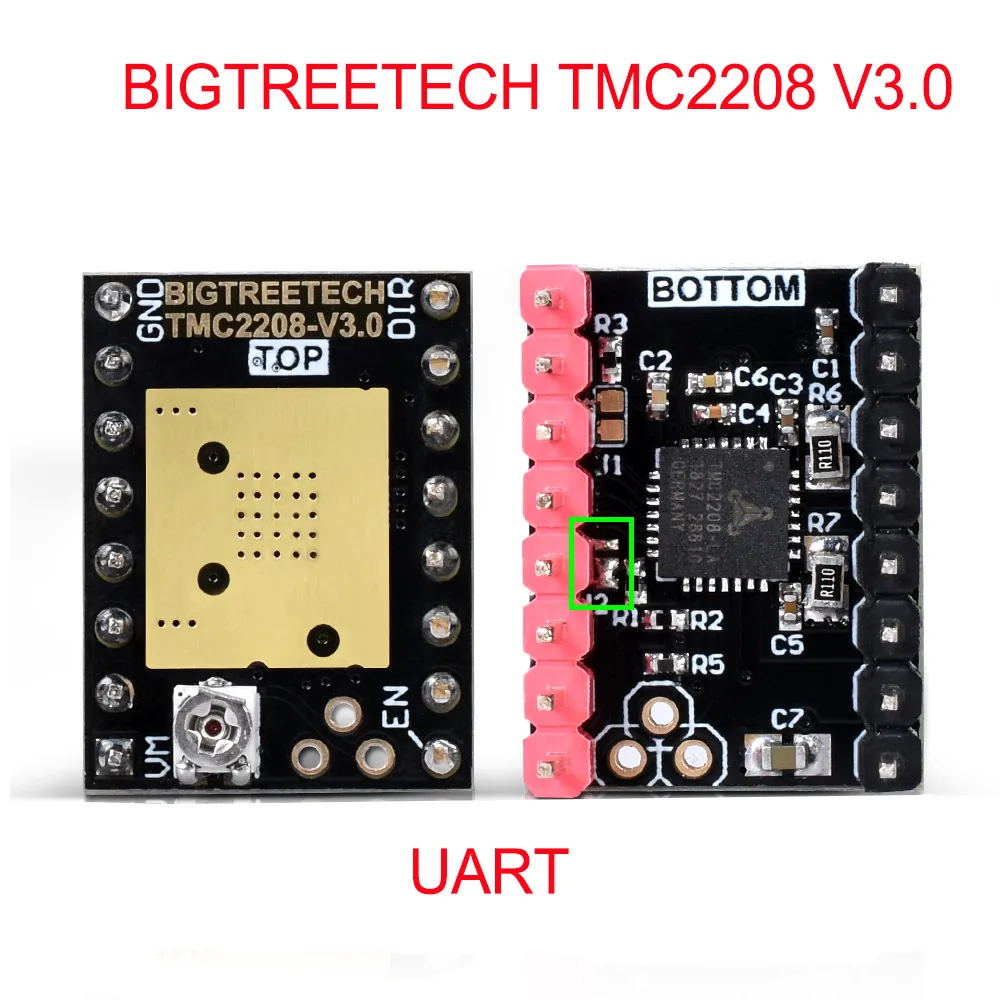

TMC2208 V3.0 UART:

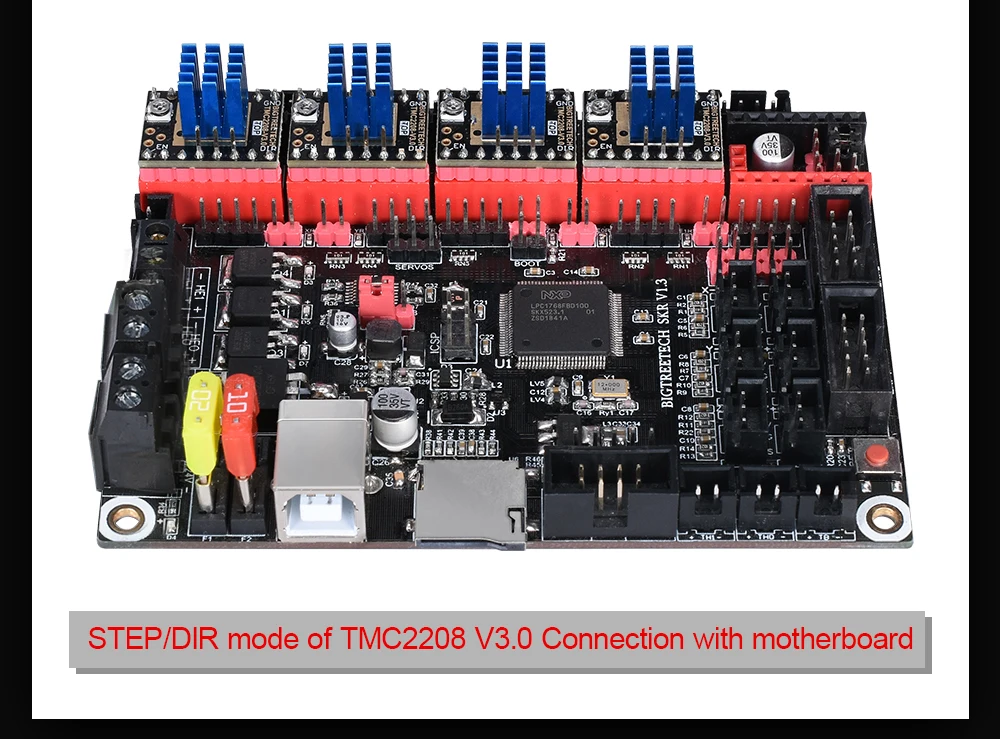

TMC2208 V3.0 шаг/DIR:

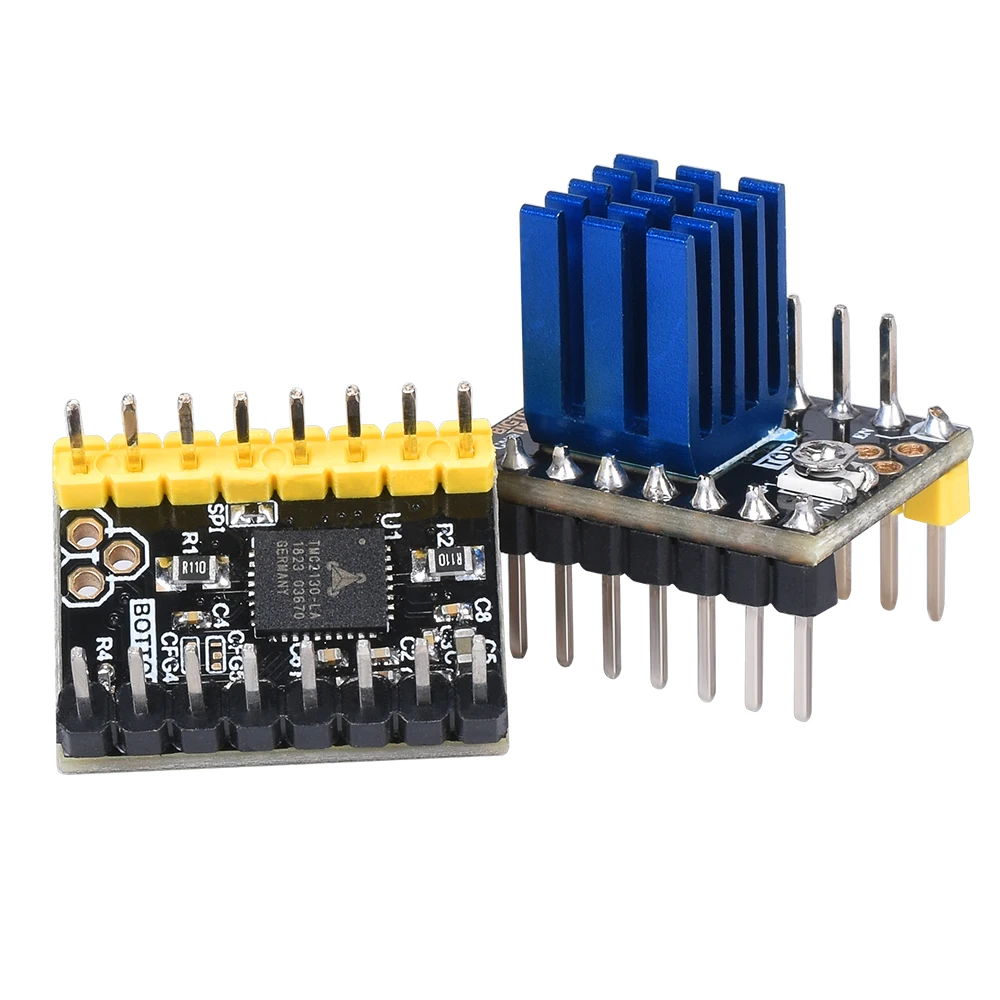

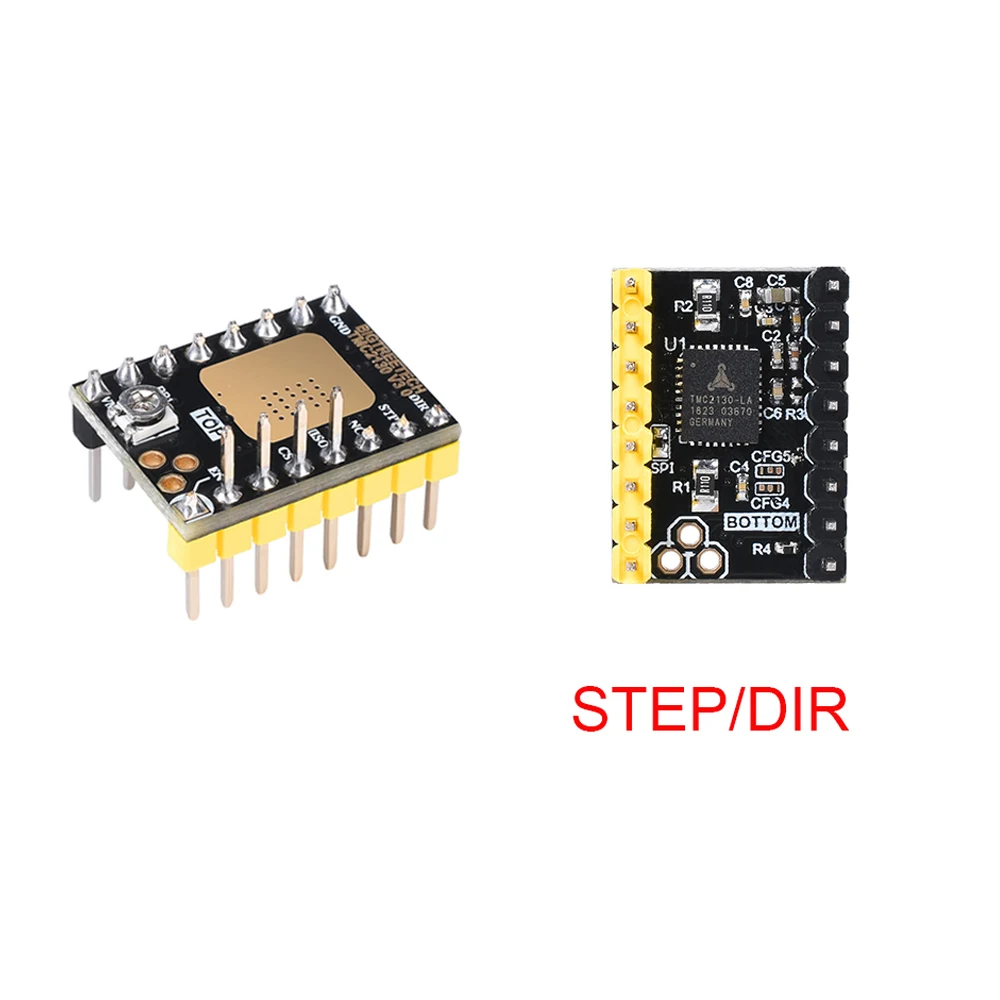

TMC2130 V3.0 шаг/DIR:

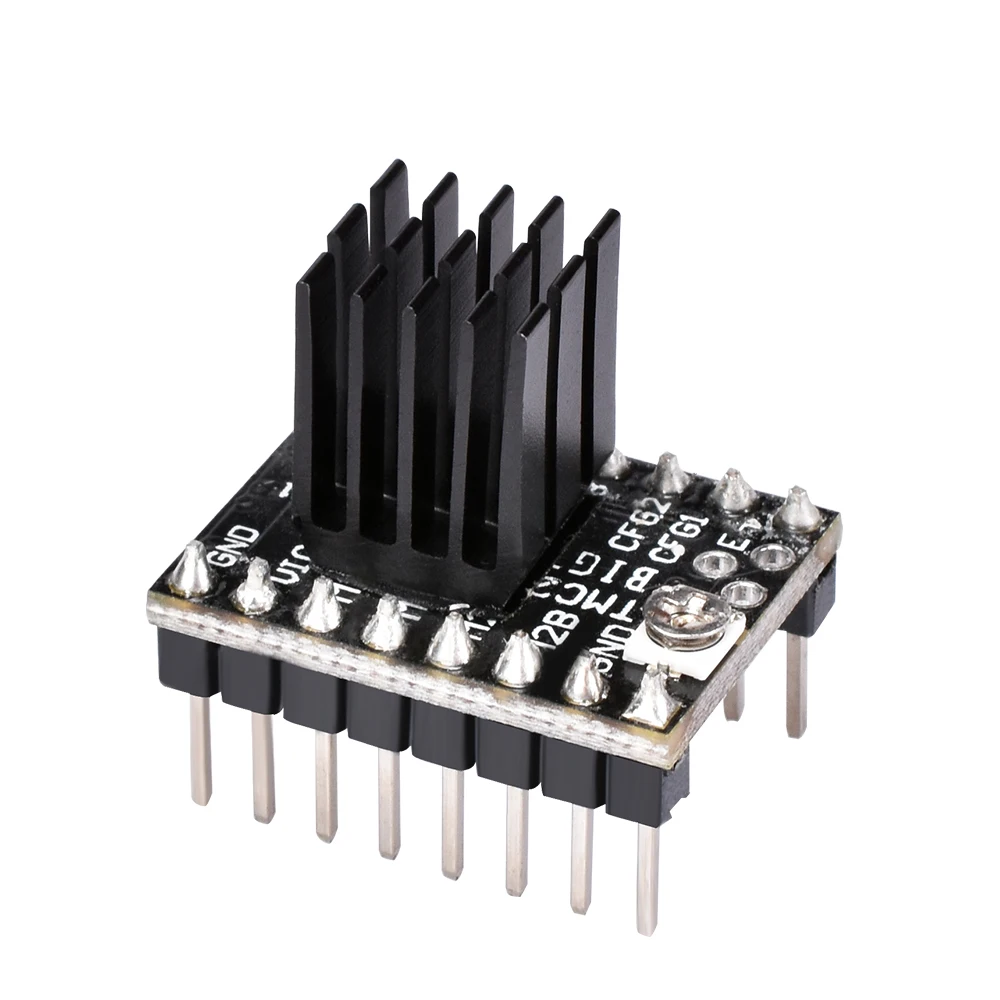

TMC2100:

Вопросы еще не задавались...

Color
Black
Compatiable With
SKR/MKS GEN V1.4/MKS GEN L V1.0/RAMPS 1.6 1.5 1.4 Control Board
Material
PCB
Motor Type
Stepper Motor
Product Name
TMC2130 Stepper Motor Driver
Stock
in stock
Suitable With
3D Printer Motherboard
Usage
3D Printer Parts
Вес логистики
0.020
Каждая упаковка
1

Минимальная единица измерения
100000015
Название бренда
BIQU
Номер модели
TMC2130 v3.0/TMC2208 V3.0/TMC2100
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
10
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Тип товара
Драйвер

Отзывы покупателей

J***L

Страна: FR Size: TMC2130 Доставка: Standard Shipping 14.04.2021

Parfait!

A***h

Страна: DZ Size: TMC2208 DIY Доставка: Standard Shipping 16.03.2021

products of high quality.. match the description.. well packed and shipped fast.. seller highly recommended

J***s

Страна: CL Size: TMC2130 Доставка: Cainiao Super Economy Global 07.12.2020

У вас есть контакты diag... Огорчен. Хорошо, хорошее качество

P***a

Страна: CA Size: TMC2130 Доставка: China Post Registered Air Mail 18.03.2021

Очень быстрая доставка и красивая упаковка. Еще не протестирован.

D***k

Страна: US Size: TMC2130 Доставка: Standard Shipping 27.03.2021

Именно то, что было описано. Я могу закончить свой проект сейчас.

Покупатель

Страна: US Size: TMC2208 DIY Доставка: Standard Shipping 05.11.2020

Быстрая доставка, хорошо паянная печатная плата. Я полностью доволен и настоятельно рекомендую этот магазин.

I***r

Страна: IT Size: TMC2100 Доставка: Standard Shipping 07.04.2021

Хорошая замена для водителей лерины x1

J***m

Страна: NL Size: TMC2130 Доставка: Standard Shipping 12.11.2020

Получил быстро, но еще не пользовался. Большое спасибо!

A***a

Страна: PT Size: TMC2100 Доставка: Yanwen Economic Air Mail 03.03.2021

Отлично, все в порядке, как всегда. Спасибо.

P***D

Страна: FR Size: TMC2130 Доставка: Standard Shipping 18.11.2020

Товар соответствует описанию.

K***v

Страна: RU Size: TMC2100 Доставка: Standard Shipping 14.01.2021

Хорошие драйвера, рекомендую

I***z

Страна: ES Size: TMC2100 Доставка: Standard Shipping 02.02.2021

Отлично, очень быстрая доставка!

P***n

Страна: SK Size: TMC2130 Доставка: Cainiao Super Economy Global 14.02.2021

Спасибо!

J***s

Страна: NL Size: TMC2208 UART Доставка: Cainiao Super Economy 06.02.2021

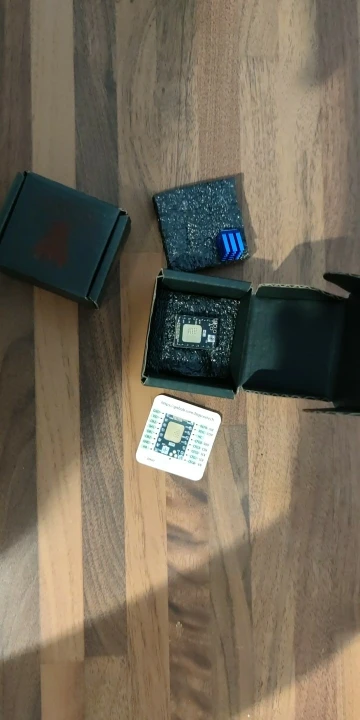

Хорошо упаковывается в микрокоробку
