Релейный модуль Modbus RTU UART, 12 В постоянного тока, 8 каналов RS485, пульт дистанционного управления DIN35 C45, релейный блок для PLC PTZ-камеры, монитор безопасности
1 127,33₽
В наличии!
Последнее обновление: 21.09.2024
16-канальный 12В 10А DIN-рейка коробка PLC расширение плата RS485 M...
4 Отзывов
12 Заказов
2 268,31₽
Релейный модуль Modbus RTU UART DC 12 В DIN35 C45, 16-канальный рел...
5 Отзывов
11 Заказов
1 951,99₽
Релейный модуль Modbus RTU DIN35 C45, 12 В 24 в 12 NPN Digital IO R...
1 Отзывов
4 Заказов
2 123,60₽
Релейный Модуль RS485, 12 В постоянного тока, DIN35, C45, 16 канало...
1 Отзывов
2 Заказов
2 165,05₽
Релейный Модуль RS485, 12 В постоянного тока, 8 каналов, с пультом ДУ
0 Отзывов
0 Заказов
1 546,05₽
Название продукта: DC 12 В 8 каналов RS485 релейный модуль Modbus RTU UART пульт дистанционного управления Переключатель DIN35 C45 рельсовая коробка для PLC PTZ камеры монитор безопасности
В посылка входит:

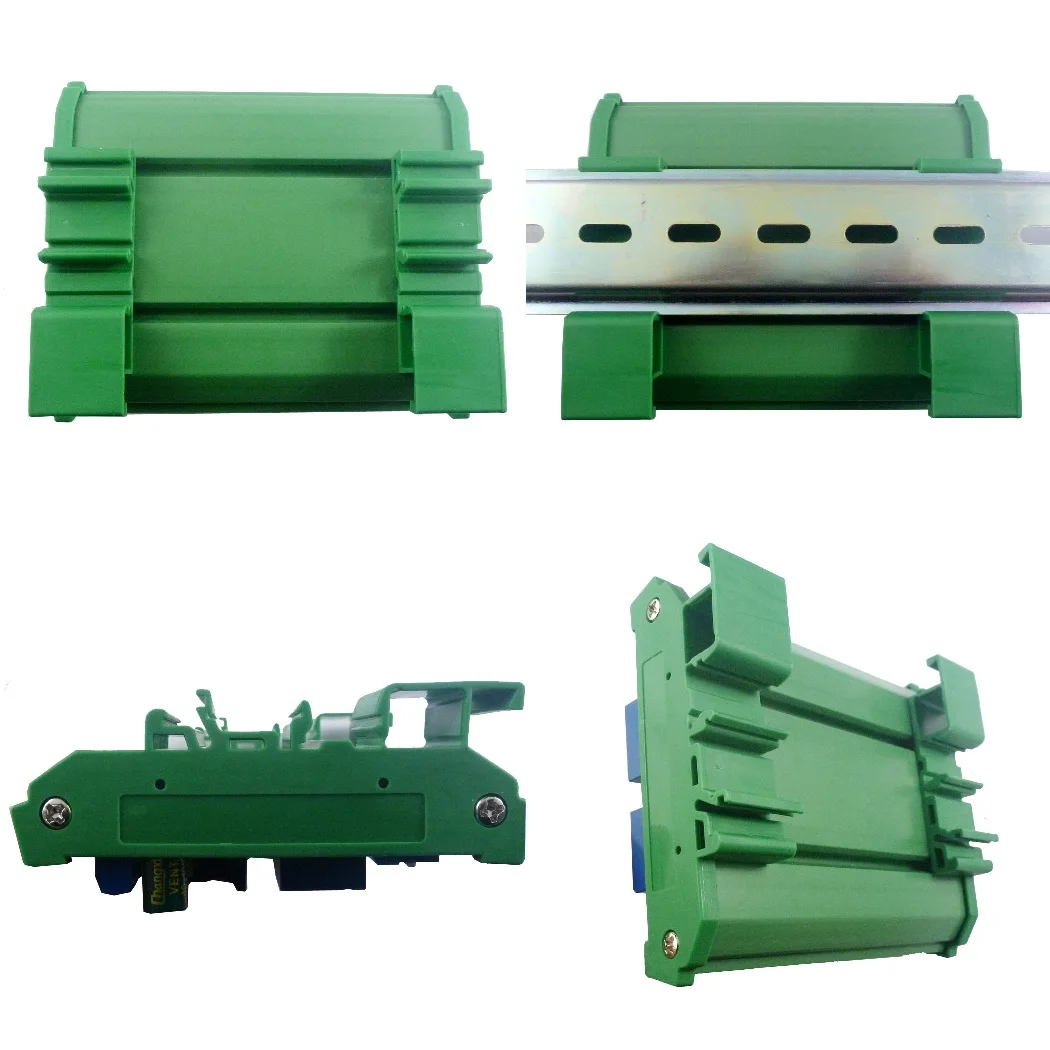

1 шт. DC 12V 8Ch Din Rail RS485 Modbus RTU релейная плата

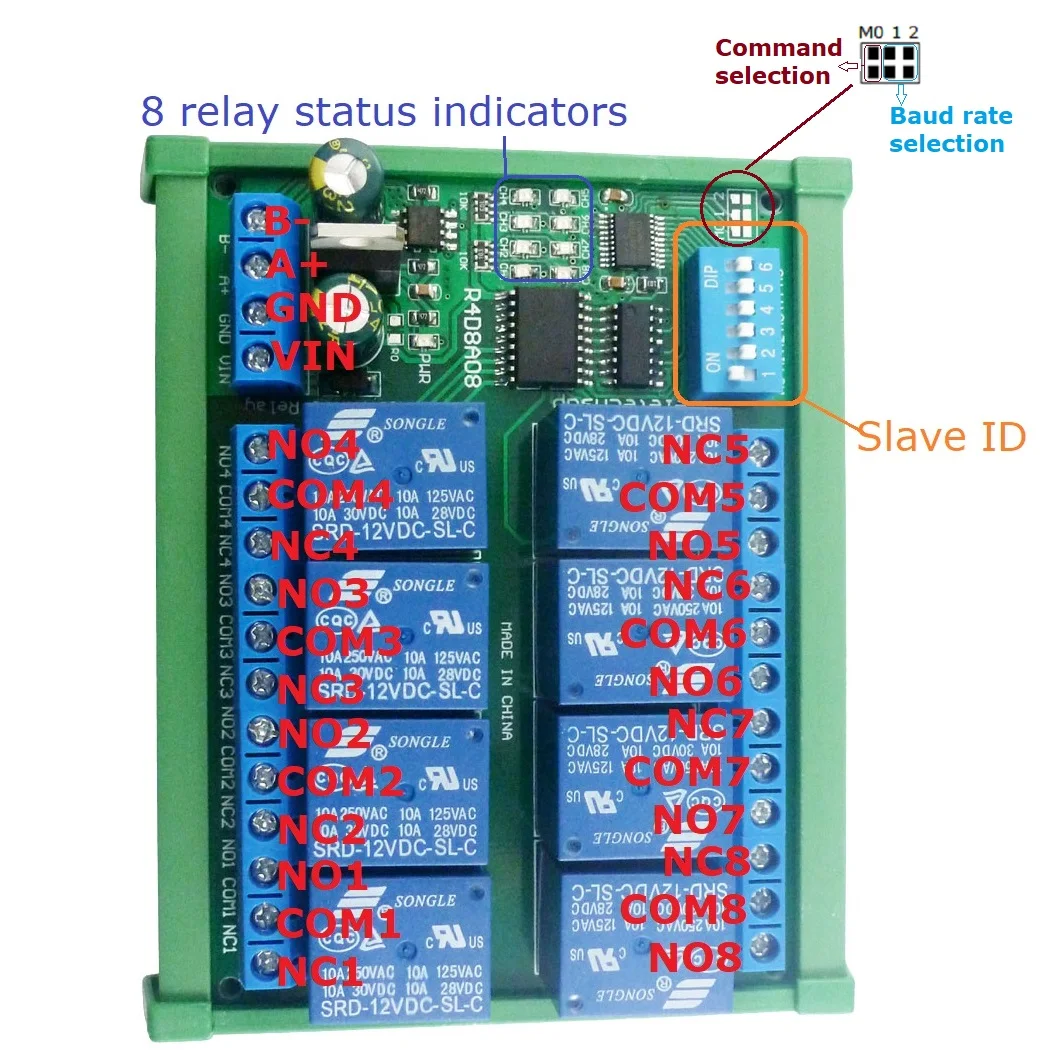

Описание:

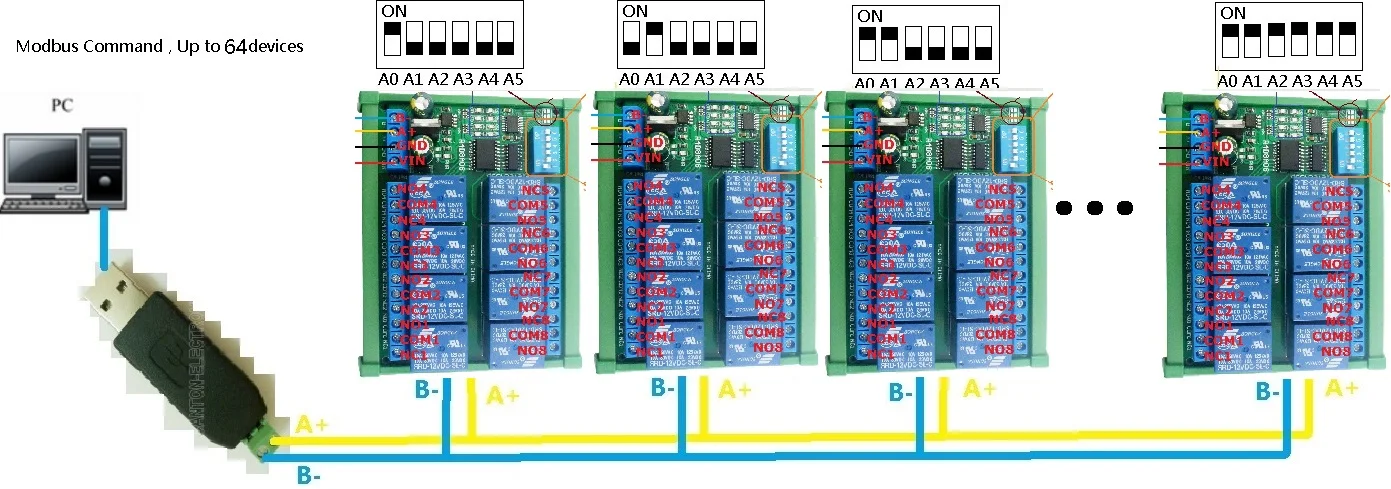

1: источник питания 12 В постоянного тока2: ток в режиме ожидания (все реле закрыты) 12мА, 1 реле открытого 40мА, 2 реле открытого 68ма, 3 реле открытого 94ма, 4 реле открытого 122ма, 5 реле открытого 148ма, 6 реле открытого 174MA, 7 реле открытого 198MA,8 реле открытого 224MA3: «Открытие» «закрытие», «память», «самоопределение», «Блокировка», «закрытие», 6 команд4: две инструкции-Режим управления: команда MODBUS RTU и по команде5: под командой ''Delay'' максимальная задержка составляет 255 секунд;По команде AT максимальная задержка составляет 9999 секунды6 команд MODBUS можно сделать серийный гипертерминал (serial assistant) или ''Modbus Poll'' Enter; Команды AT можно сделать серийный гипертерминал (serial assistant) Enter;7 в режиме команды MODBUS может параллельно поддерживать до 64 устройств8 скорость передачи данных по умолчанию составляет 9600 бит/с. Скорость передачи данных может быть выбрана через перемычки: 2400 4800 9600 19200BPS9 Размер: 100*72*20 мм (только печатная плата);120*88*42 мм (с Din-рейкой)10 Вес: 120 г (только печатная плата);198 г (с Din-рейкой)11 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDCДля получения дополнительной информации, пожалуйста, свяжитесь со мнойПараметры корпуса DIN-рейки:Модель товара: UM72Цвет: зеленыйШирина: подходит для печатной платы шириной UM72(72 мм)Класс изоляции: огнестойкий класс VOДлина объединительной платы: подходит для печатных плат 100 ммВес нетто: 72 гУстановка: рельсы DIN35 и C45
Применение
Автоматизированная промышленная ПЛК
Умный дом, домашняя автоматика, более мудрый дом;
PTC камера
Мониторинг безопасности
Система идентификации;
Двигатель FW & BWАвтоматический контроль занавесок
Типовые варианты применения:

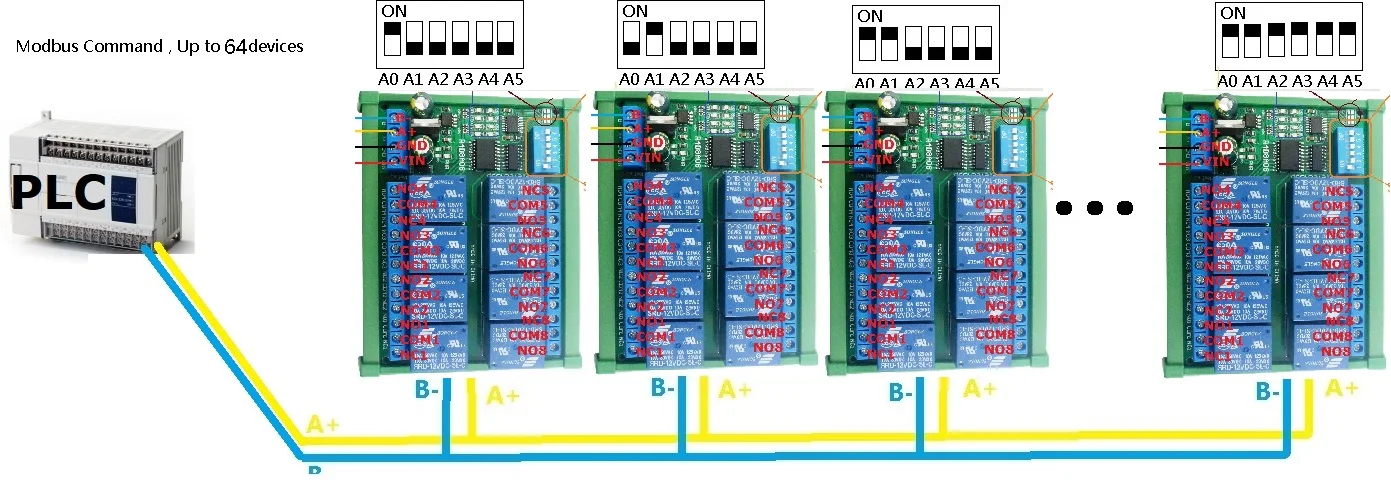

1 при управлении модулем можно использовать инструкцию MODUBS RTU или инструкцию AT. В режиме команды переключатель набора номера (slave address) недействителен и может управлять только одним модулем одновременно.
1 при управлении модулем можно использовать инструкцию MODUBS RTU или инструкцию AT. В режиме команды переключатель набора номера (slave address) недействителен и может управлять только одним модулем одновременно.
MODBUS RTU command mode (HEX), вы можете управлять различными способами: последовательным гипертерминальным управлением (необходимо добавить КПР вручную), программным управлением Modbus опроса (программное обеспечение автоматически добавляет КПР), управление процессом PLC или MCU

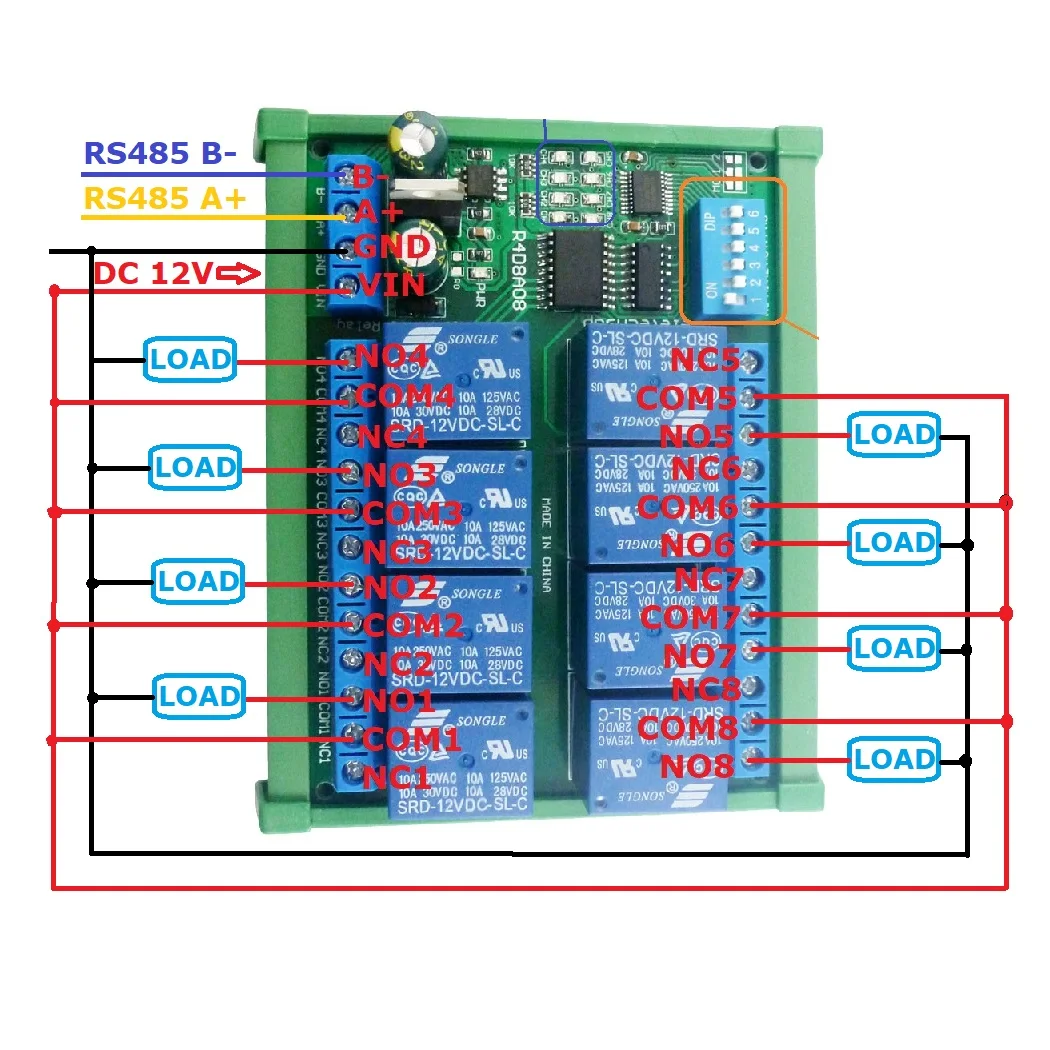

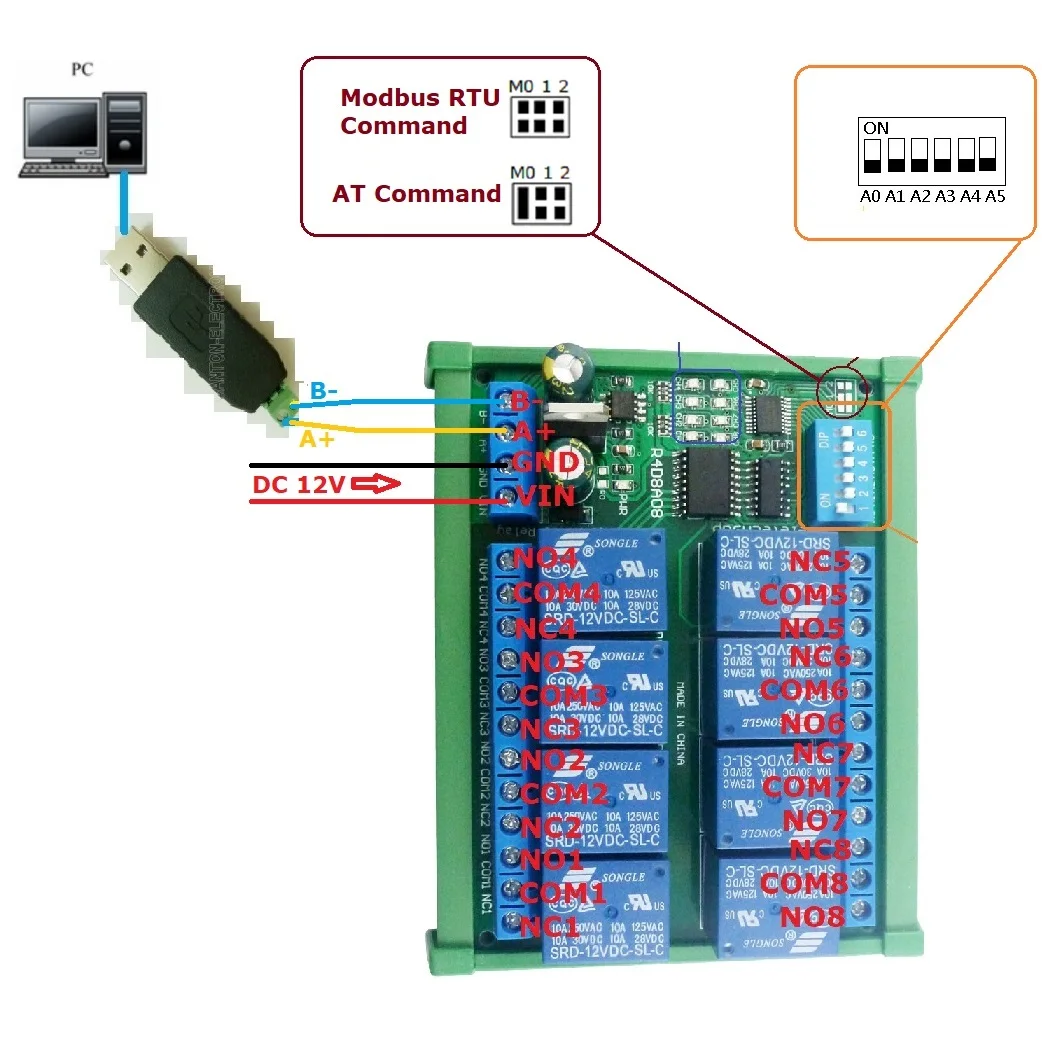

Схема подключения:
1 схема управления 12 В постоянного тока, схема подключения ниже. «Load'' может быть камера светодиодный светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока 12 В

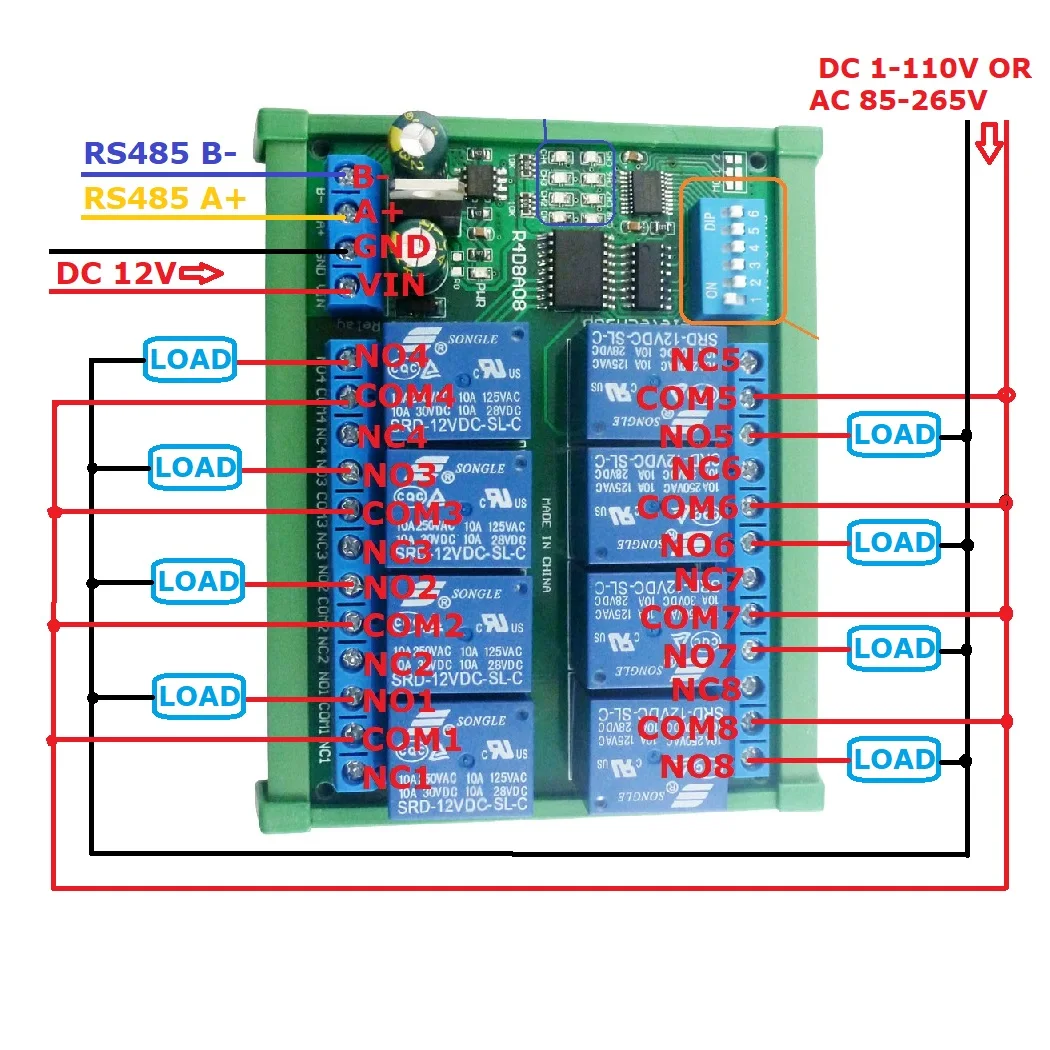

2 цепи управления постоянного тока 1-110 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). «Load'' может быть светодиодное освещение, вентиляторы, моторные огни, флуоресцентные огни, солнечные водонагреватели и другое оборудование постоянного тока переменного тока
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):

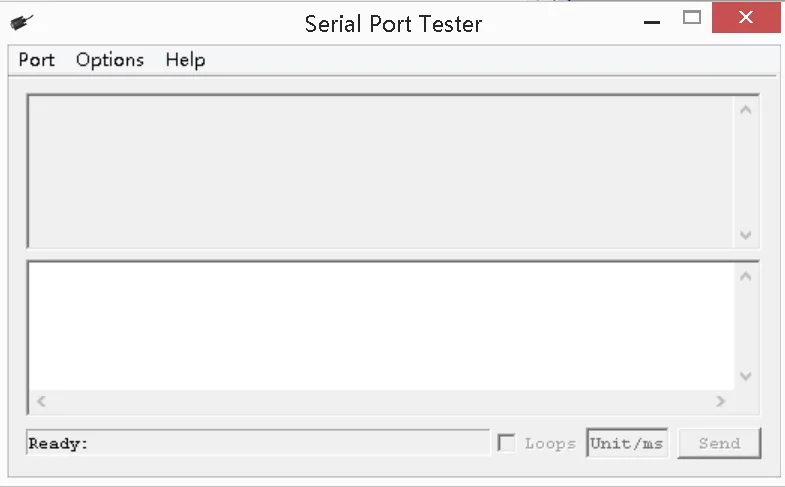

Серийный гипертерминал:

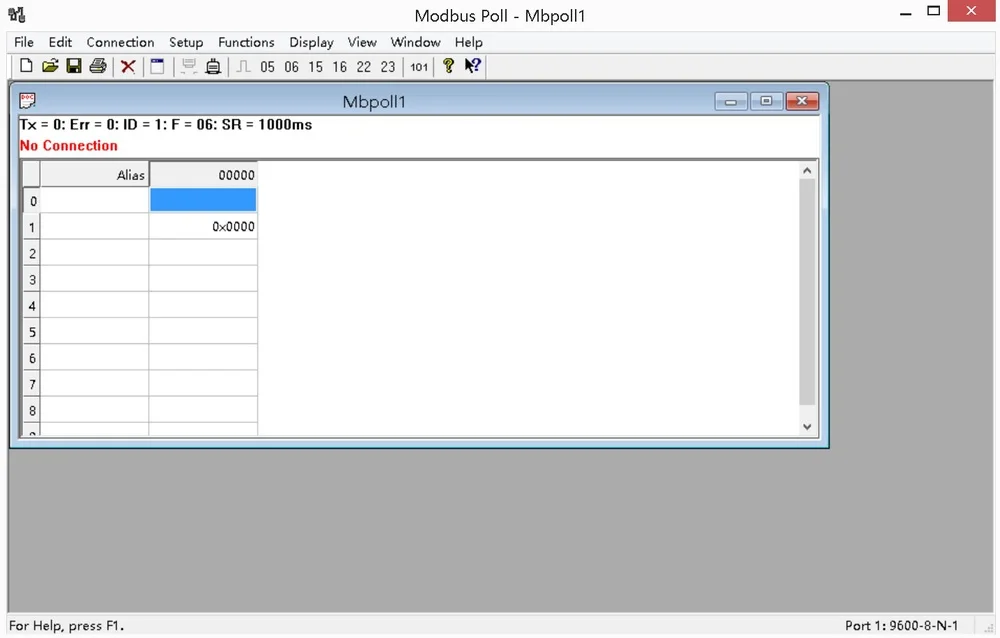

Опрос Modbus
