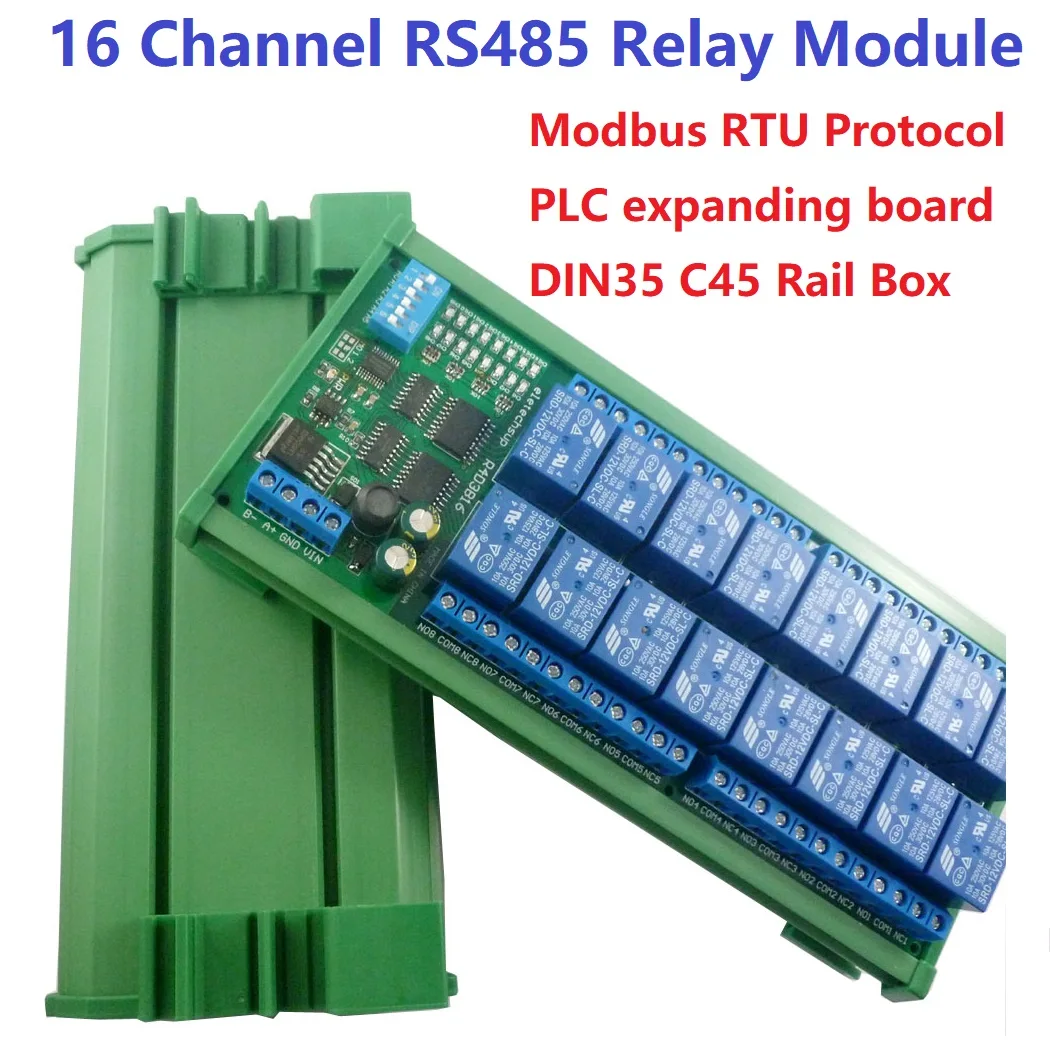

Название продукта: релейный модуль Modbus RTU UART, 12 В постоянного тока, DIN35, C45, 16-канальный релейный модуль RS485, панель управления для ПЛК, PTZ, мотор камеры, светодиод
В посылка входит:

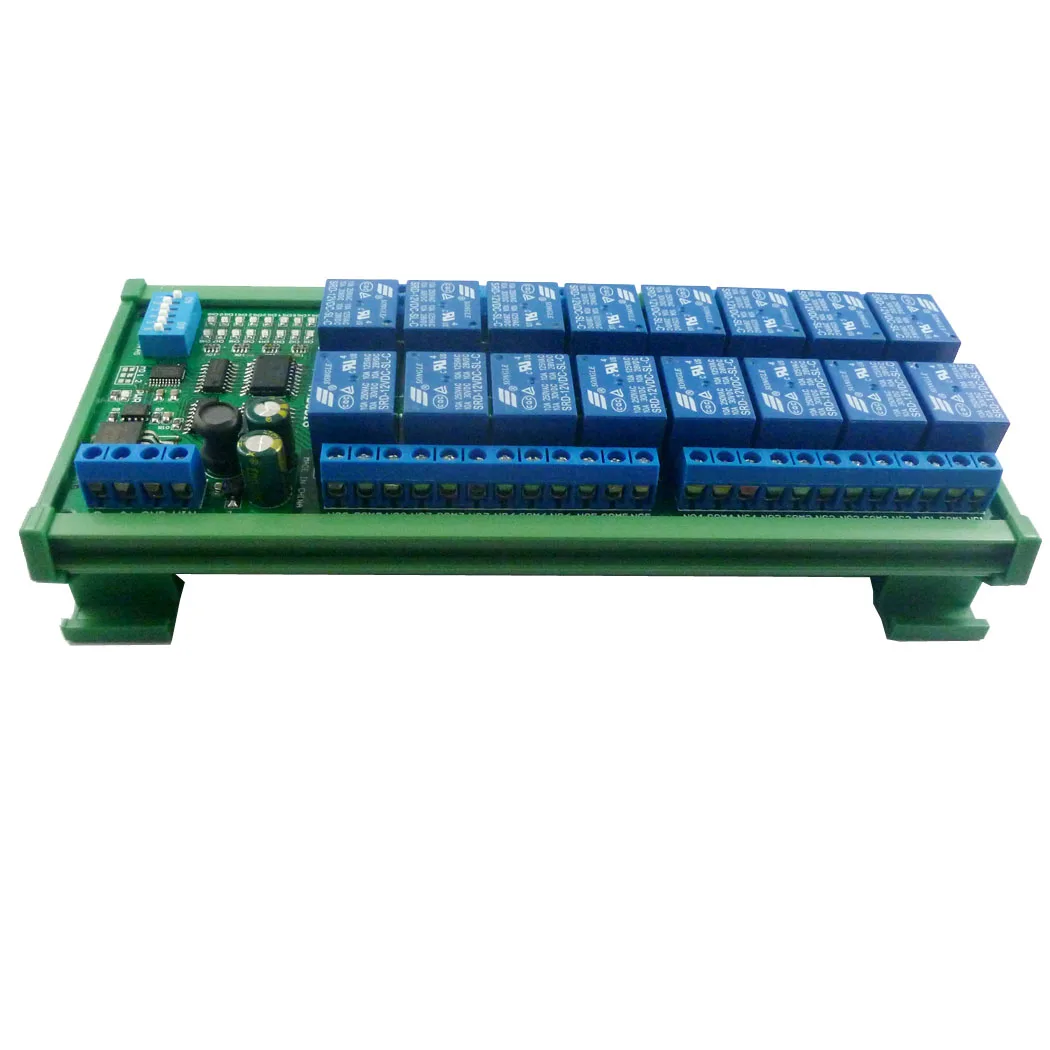

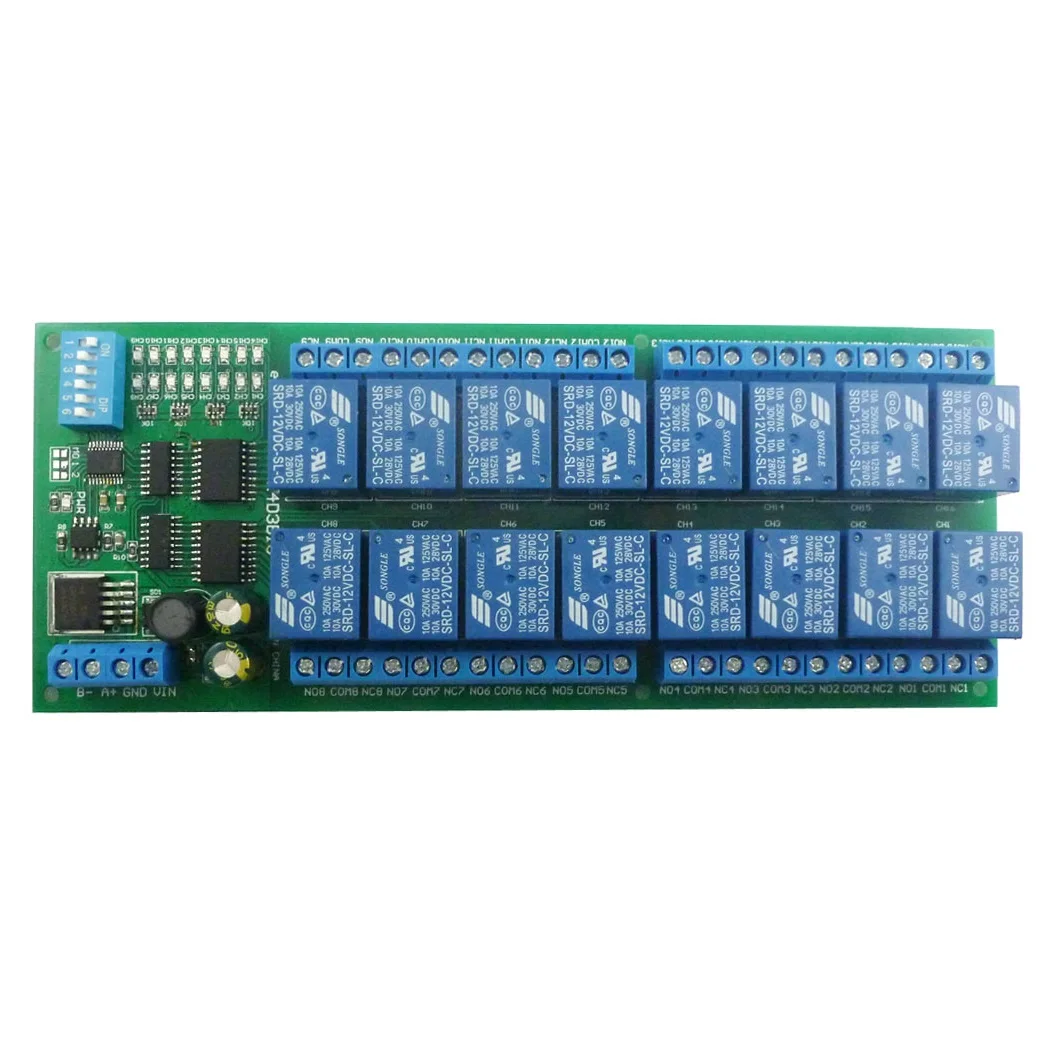

1 шт. 12 В постоянного тока 16Ch DIN35 Rail RS485 Modbus RTU релейная плата
Описание:
1: источник питания 12 В постоянного тока
2: ток в режиме ожидания (все реле замкнуты) 13 мА, 1 реле открытого 41 мА, 2 реле открытого 69 мА, 3 реле открытого 95 мА, 4 реле открытого 122 мА, 5 реле открытого 148 мА, 6 реле открытого мА, 7 реле открытого мА, 8 реле открытого мА. И т. Д.
3: «Открытие» «закрытие» «Событие» «самоопределение» «Блокировка» «закрытие» 6 команд
4: два режима управления инструкцией: команда MODBUS RTU и AT
5: под командой «delay» максимальная задержка составляет 255 секунды;
Под командой AT максимальная задержка составляет 9999 секунды
6 команд MODBUS могут быть сделаны serial HyperTerminal (serial assistant) или «MODBUS poll'» Enter; AT-Команды могут быть сделаны serial HyperTerminal (serial assistant) Enter;

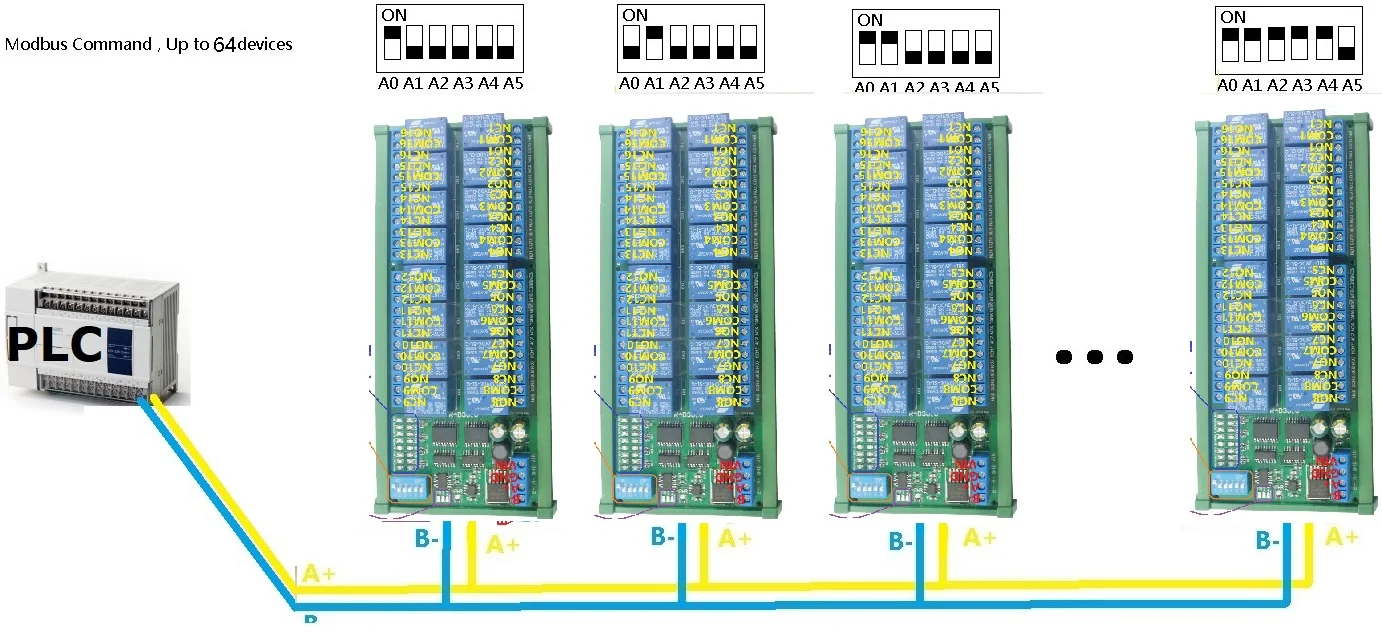

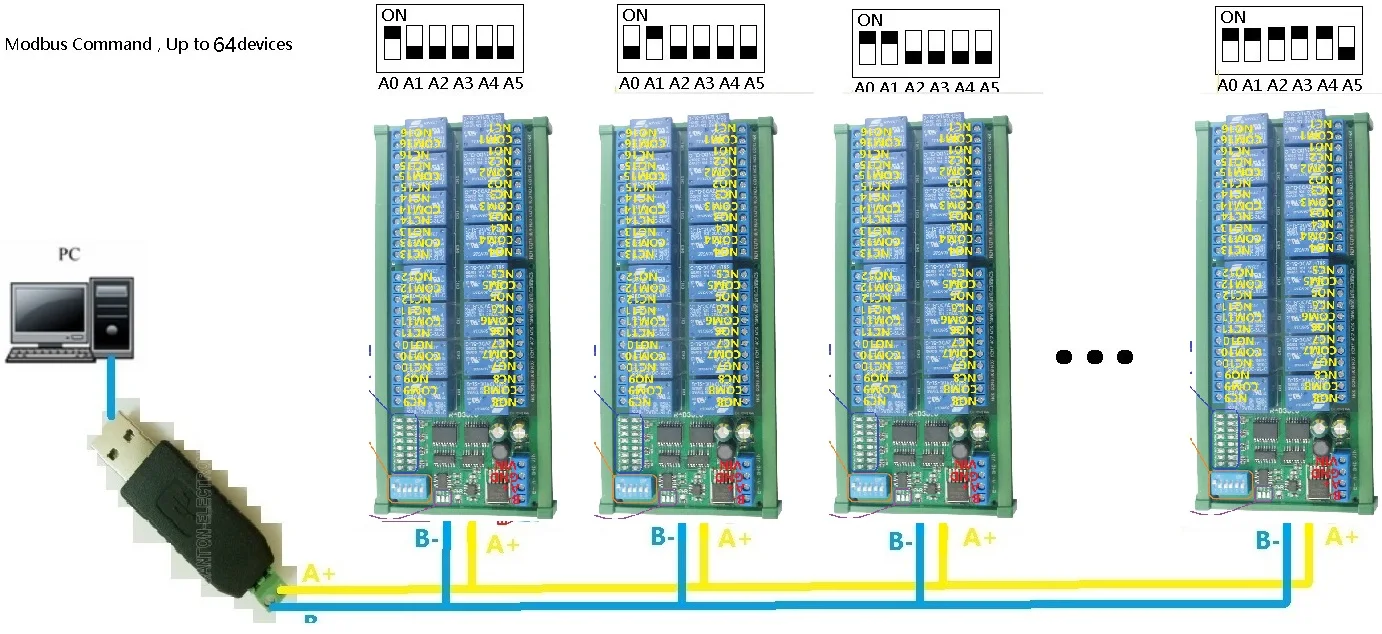

7 в режиме команды MODBUS поддерживает параллельно до 64 устройств

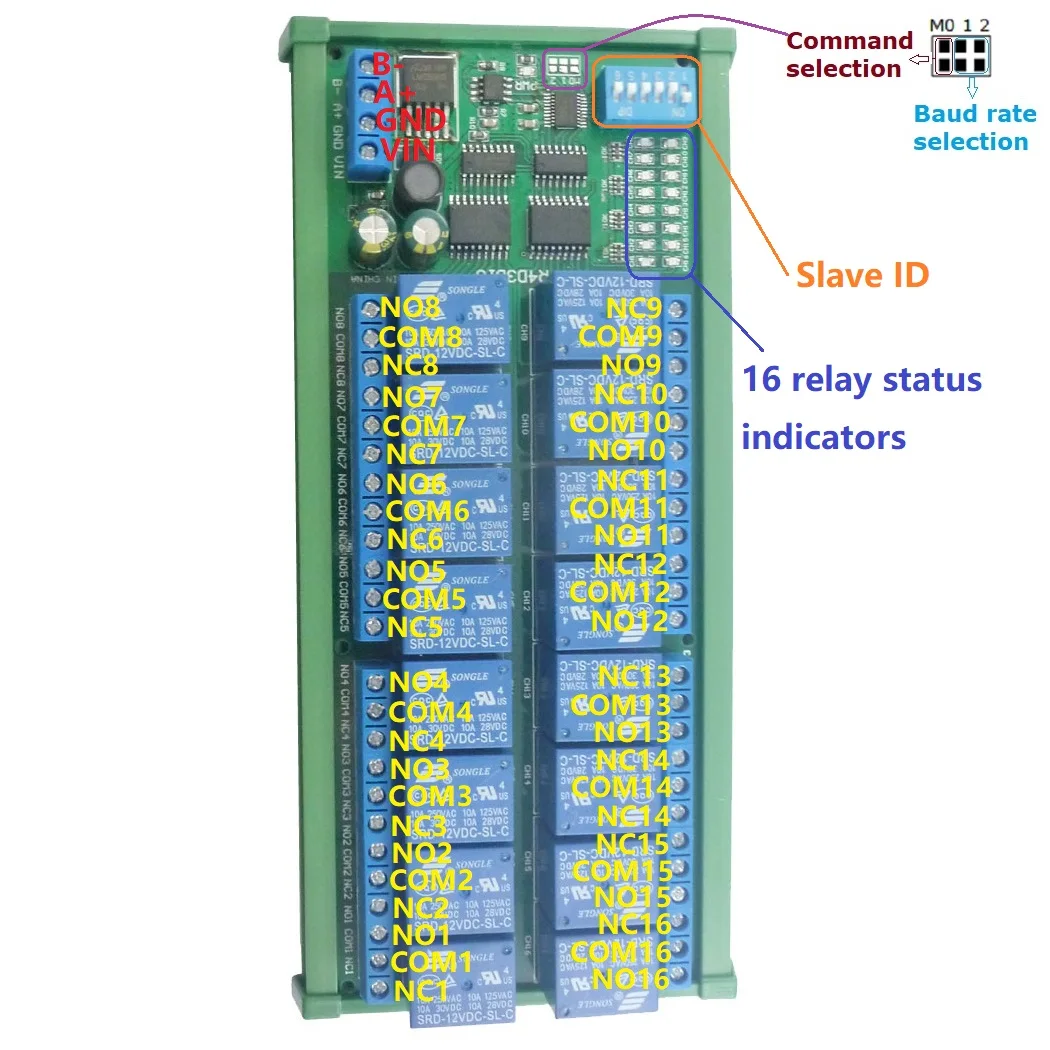

8 скорость передачи по умолчанию составляет 9600 бит/с. Скорость передачи данных может быть выбрана через перемычки: 2400 4800 9600 бит/с
9 Размер: 180*72*20 мм (только печатная плата);184*88*42 мм (с Din-рейкой)
10 Вес: 230 г (только печатная плата);358 г (с Din-рейкой)
11 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
Для получения дополнительной информации, пожалуйста, свяжитесь со мной

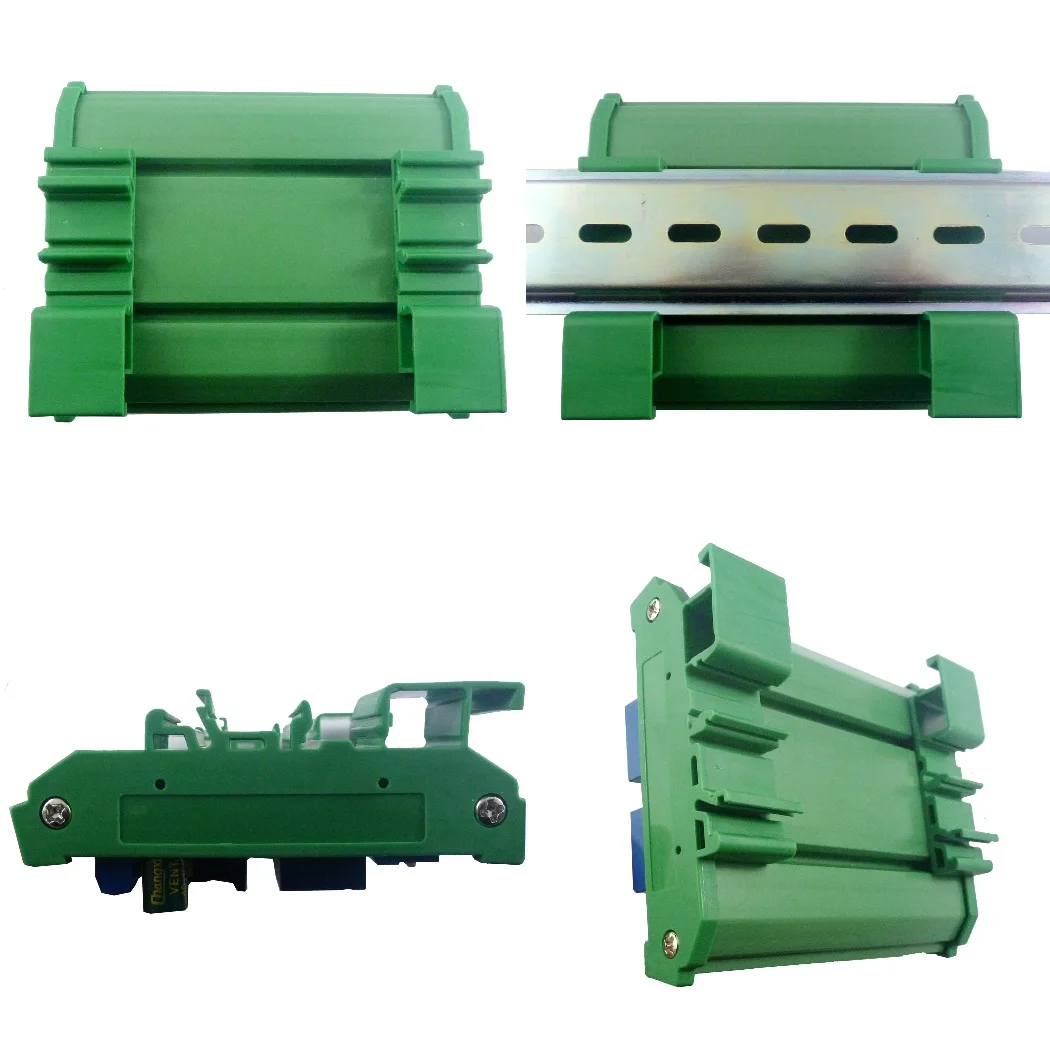

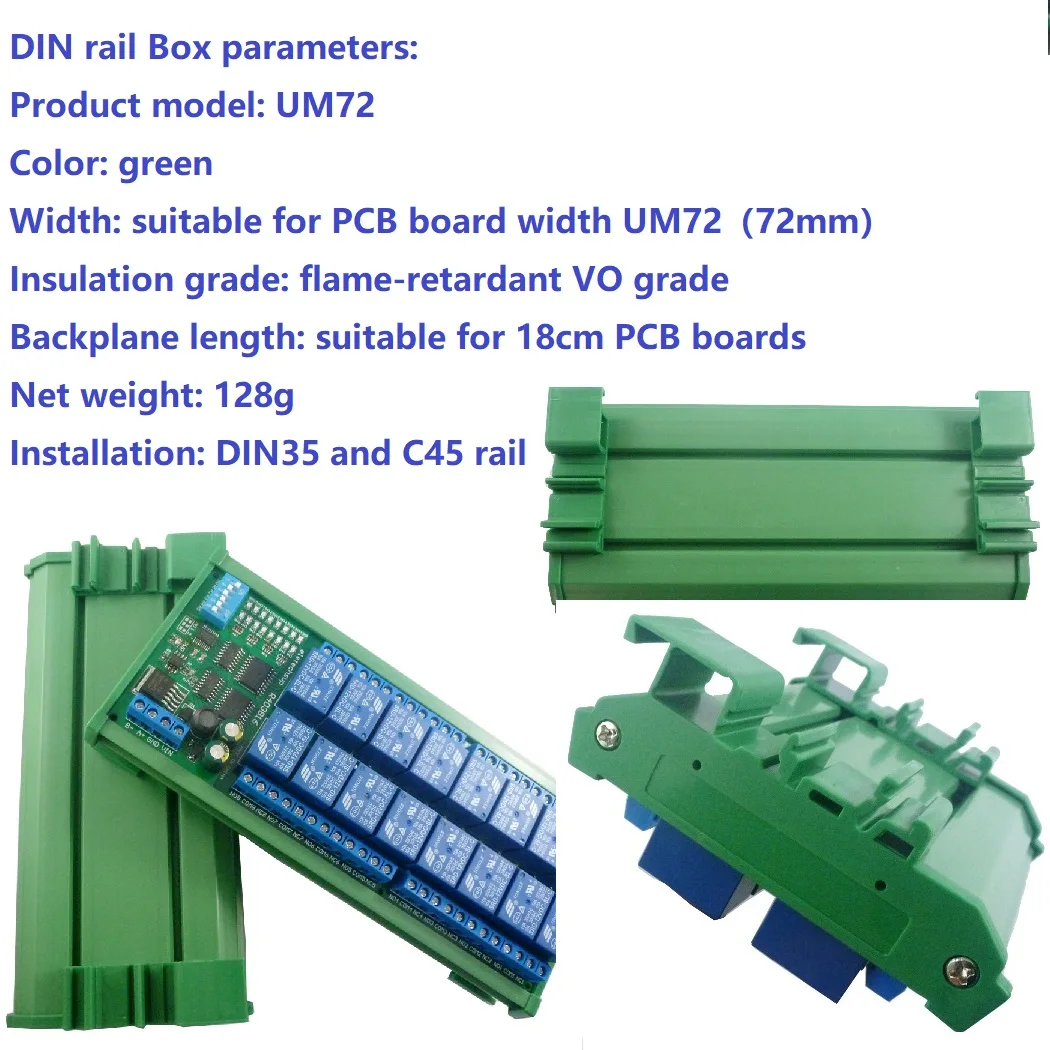

Параметры коробки DIN-рейки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для печатной платы шириной UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина объединительной платы: подходит для печатных плат 180 мм
Вес нетто: 128 г
Установка: DIN35 и C45 rail
Применение
Плата PLC расширение
Умный дом, домашняя Автоматизация, умный дом;
PTZ CCTV камера
Мониторинг безопасности
Система идентификации;
Двигатель FW и BW
Автоматический контроль штор
Типичное применение:
1 при управлении модулем можно использовать инструкцию MODUBS RTU или инструкцию AT. В командном режиме коммутатор набора номера (адрес ведомого элемента) недействителен и может управлять только одним модулем за раз.
1 при управлении модулем можно использовать инструкцию MODUBS RTU или инструкцию AT. В командном режиме коммутатор набора номера (адрес ведомого элемента) недействителен и может управлять только одним модулем за раз.
Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипер-терминалом (необходимо вручную добавить CRC), управление программным обеспечением Modbus (программное обеспечение автоматически добавляет CRC), управление процессом PLC или MCU

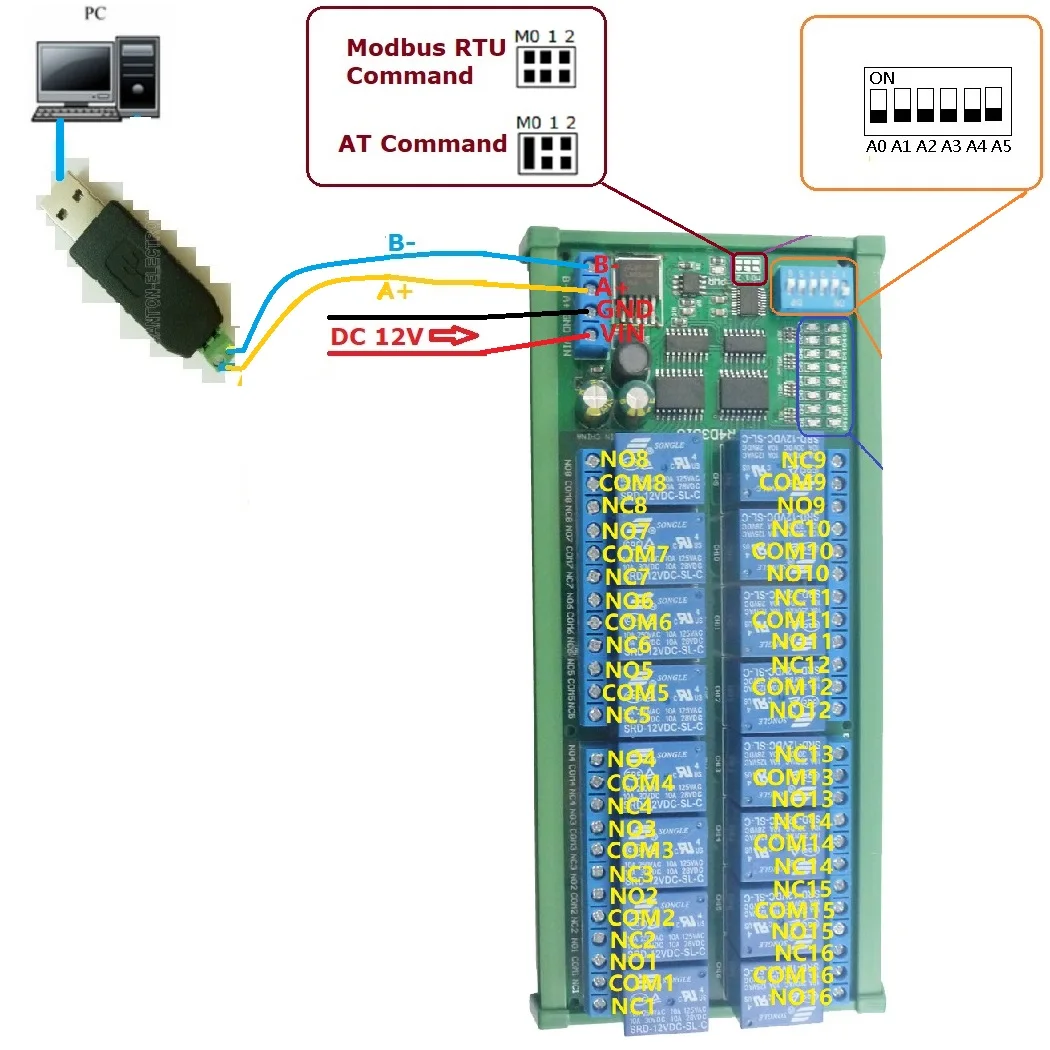

Схема подключения:
1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Load'' может быть камера светодиодный светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока 12 В

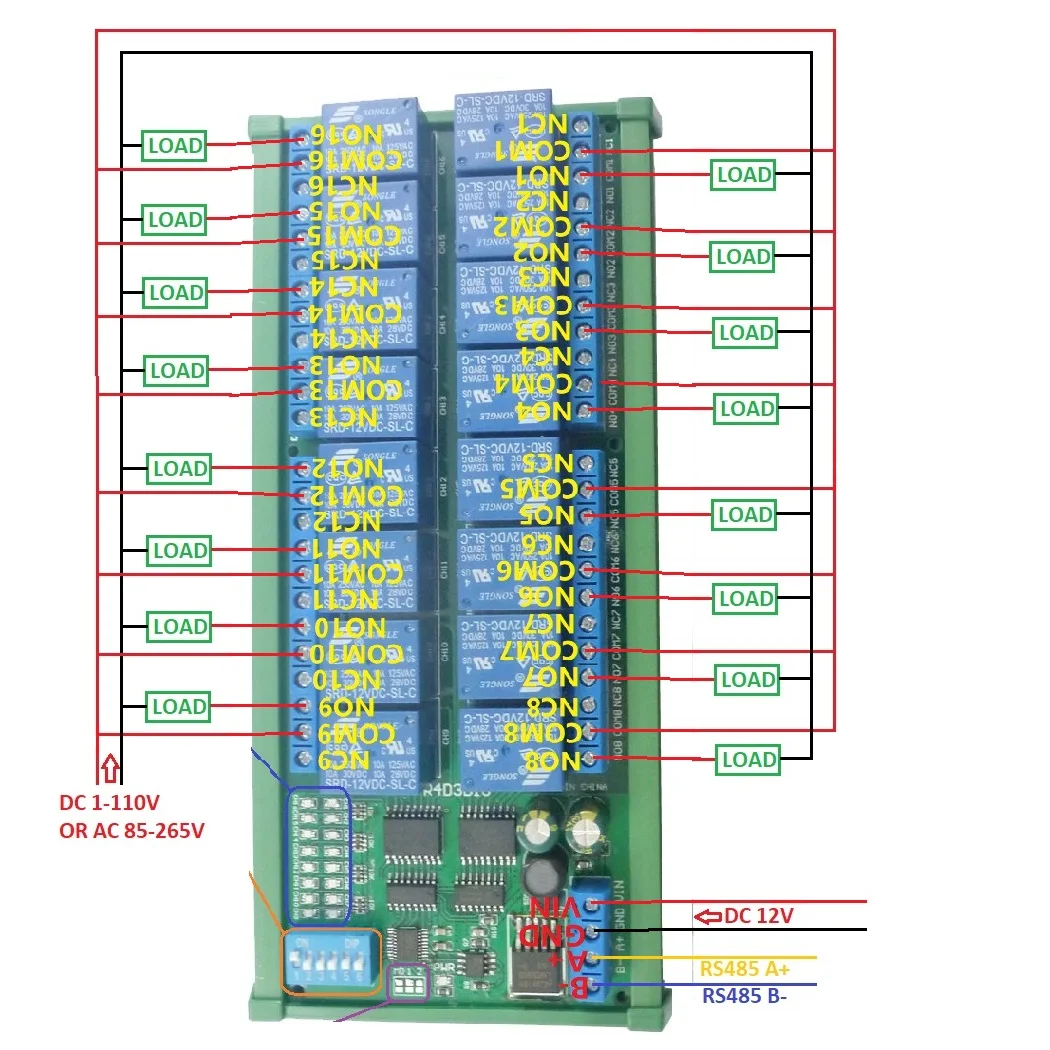

2 цепи управления постоянным током 1-110 В или 85-265 В переменного тока, схема подключения ниже (Примечание: Если не нагрузка постоянного тока 12 В, нужен другой источник питания постоянного тока 12 В). «Load'' могут быть светодиодный ные фонари, вентиляторы, моторные фонари, флуоресцентные фонари, солнечные водонагреватели и другое оборудование постоянного тока переменного тока
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):

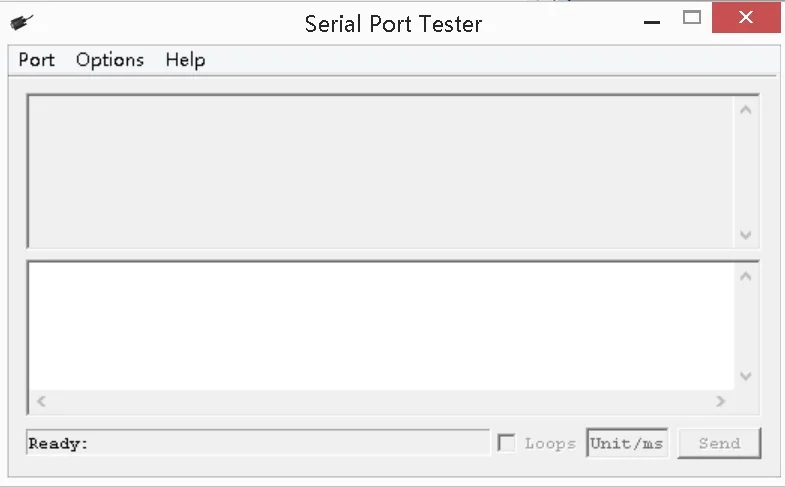

Серийный гипертерминал:

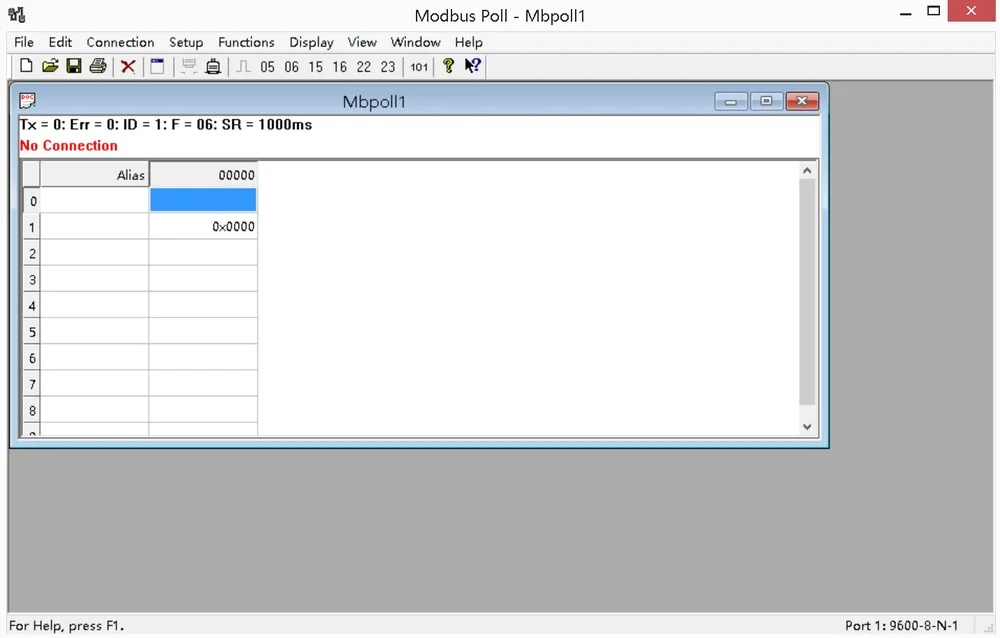

Опрос Modbus
