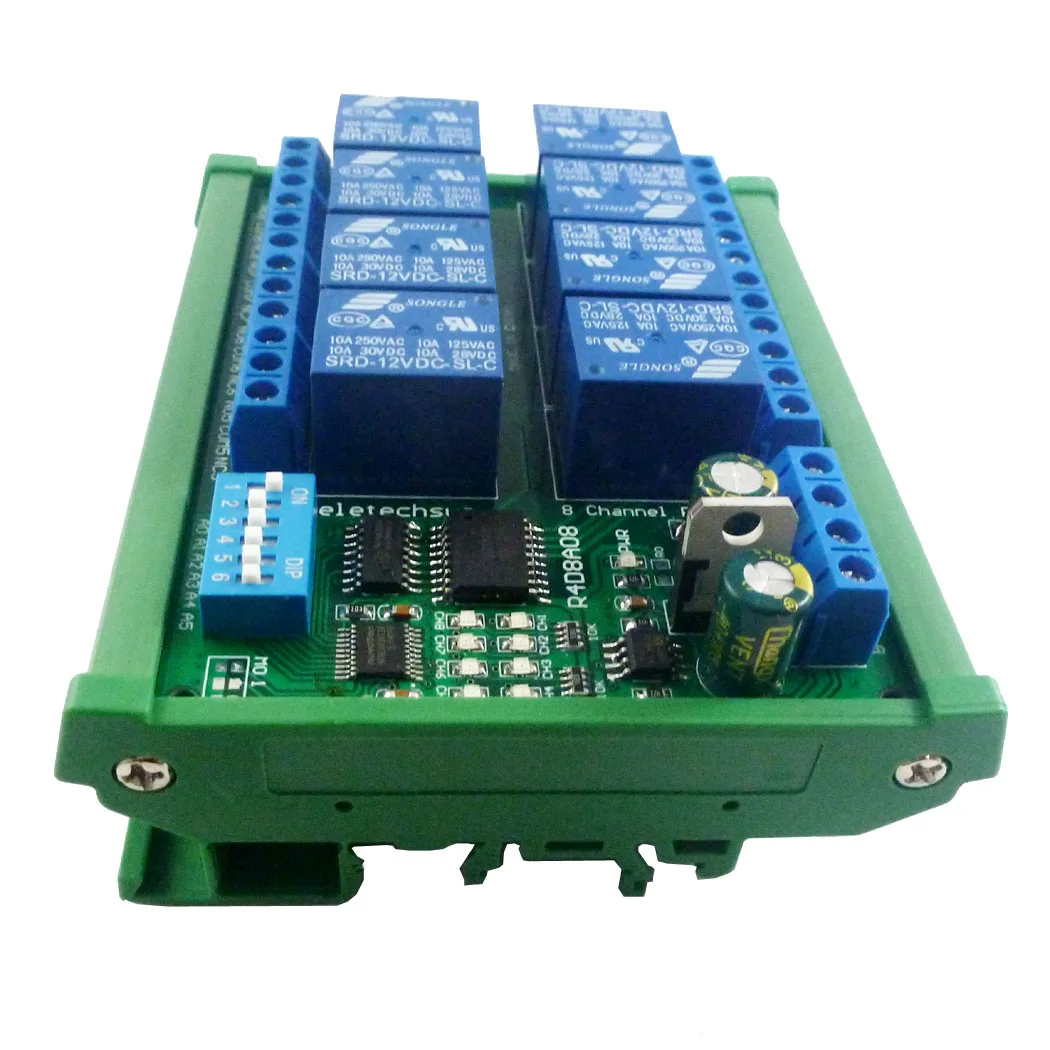

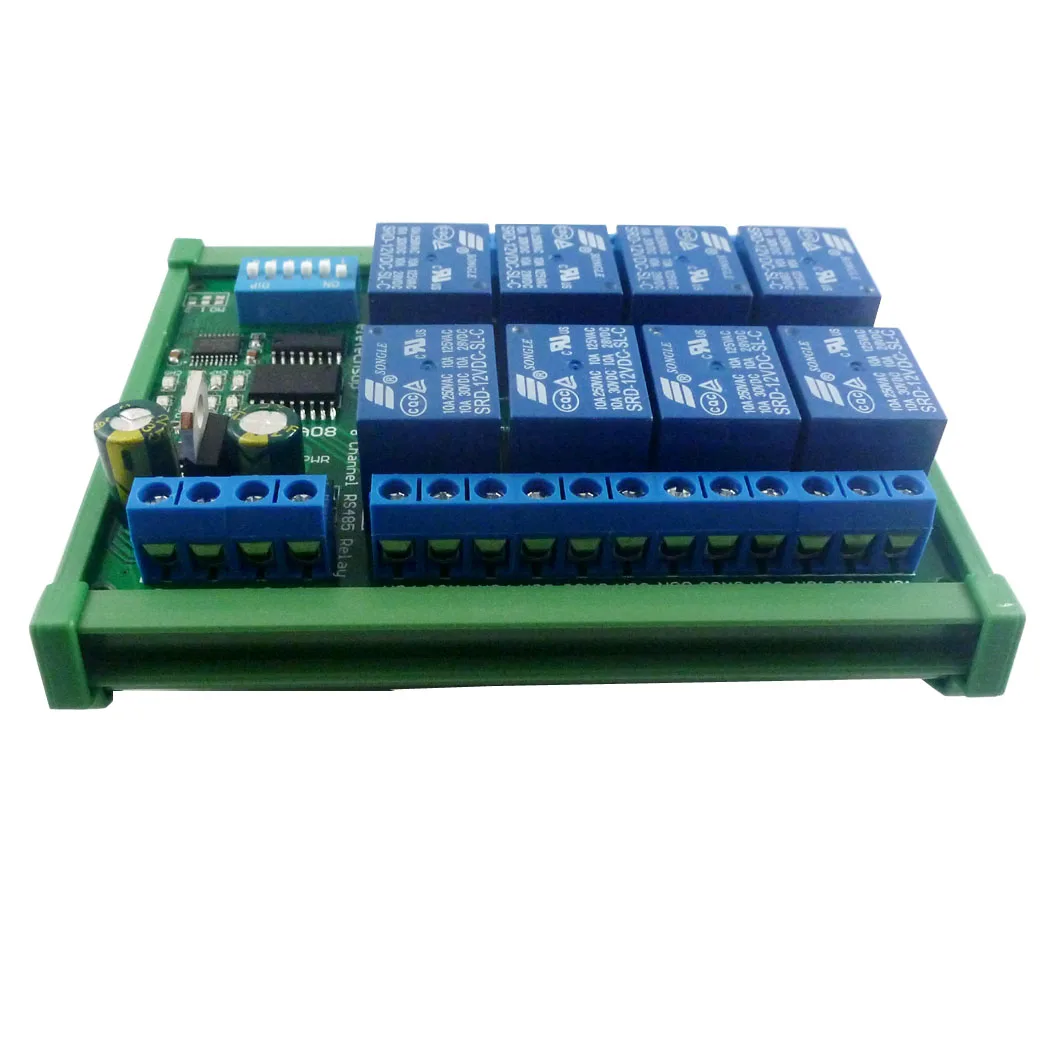

Название продукта: DC 12 В 8 каналов RS485 релейный модуль Modbus RTU UART переключатель дистанционного управления DIN35 C45 рельсовая коробка для PLC PTZ камеры безопасности Monito
Посылка:
1 шт. DC 12V 8Ch din-рейка RS485 Modbus RTU релейная плата
Описание:
1: источник питания 12 В постоянного тока
2: ток в режиме ожидания (все реле закрыты) 12 мА, 1 реле открыть 40 мА, 2 реле открыть 68ма, 3 реле открыть 94ма, 4 реле открыть 122ма, 5 реле открыть 148ма, 6 реле открытые 174MA, 7 реле открытые 198MA,8 реле открытые 224MA
3: ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд
4: два режима управления инструкциями: команда MODBUS RTU и команда AT
5: при помощи команды "delay" максимальная задержка составляет 255 секунд;
При помощи команды AT максимальная задержка составляет 9999 секунд
6 команд MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или «MODBUS poll» Enter; AT команды могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) Enter;

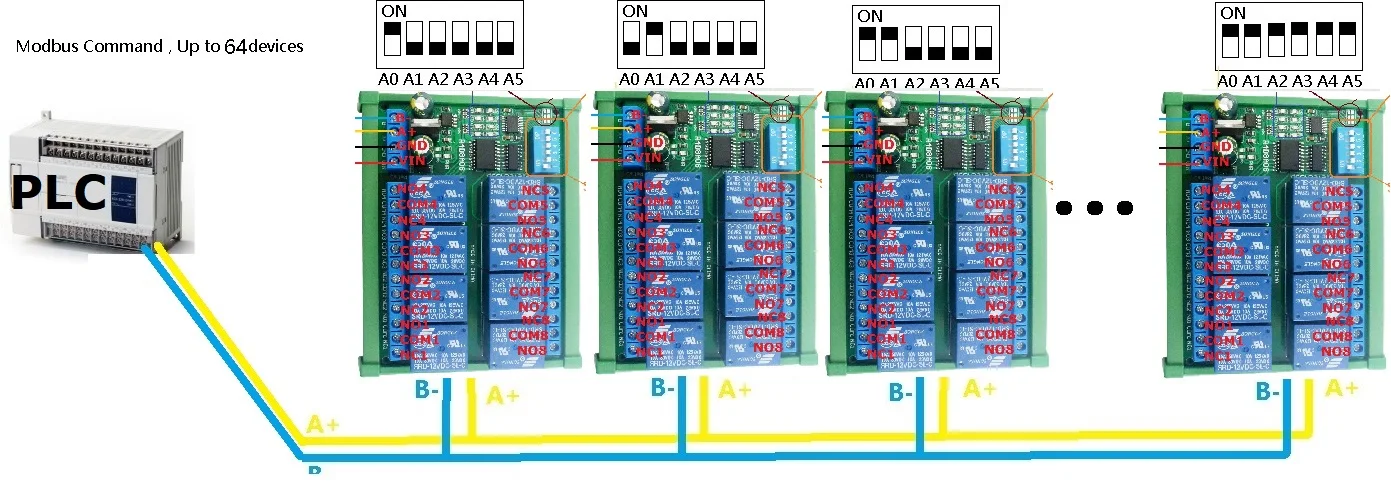

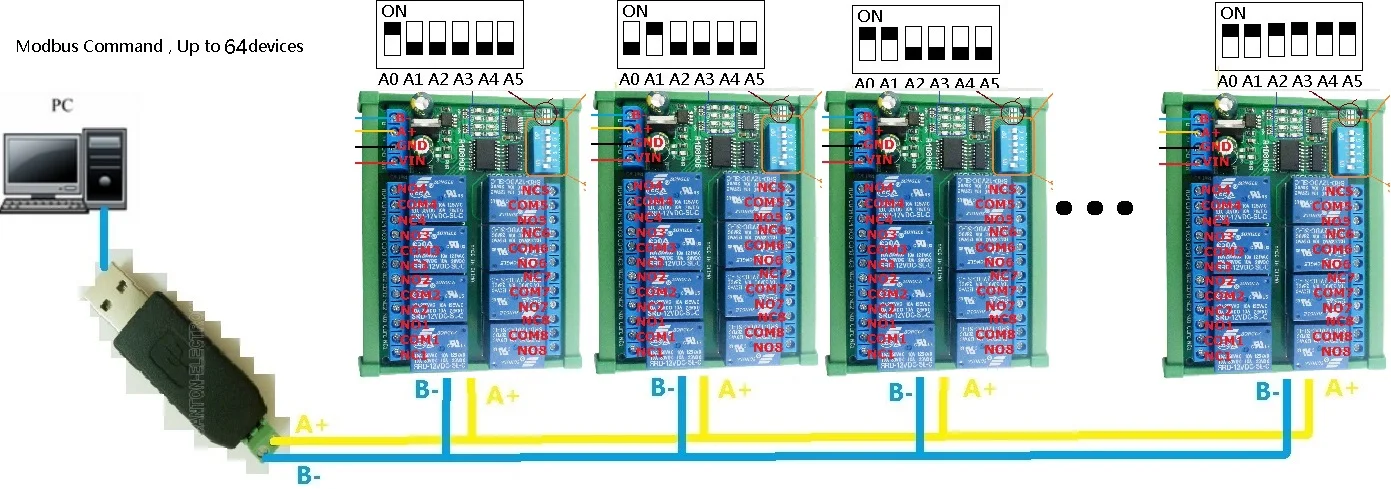

7 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно

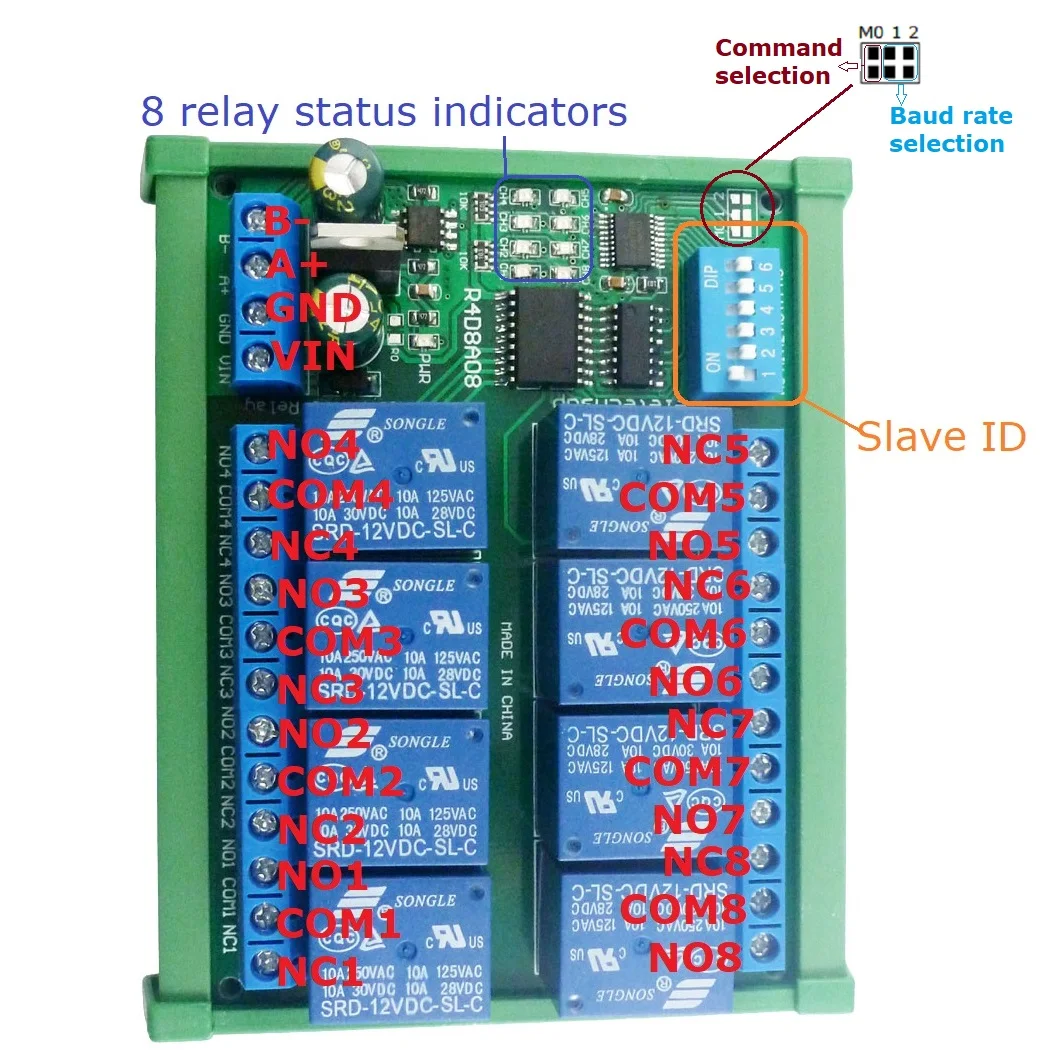

8 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS
9 Размер: 100*72*20 мм (только печатная плата);120*88*42 мм (с din-рейкой)
10 Вес: 120 г (только печатная плата);198 г (с din-рейкой)
11 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
Для получения дополнительной информации, пожалуйста, свяжитесь со мной

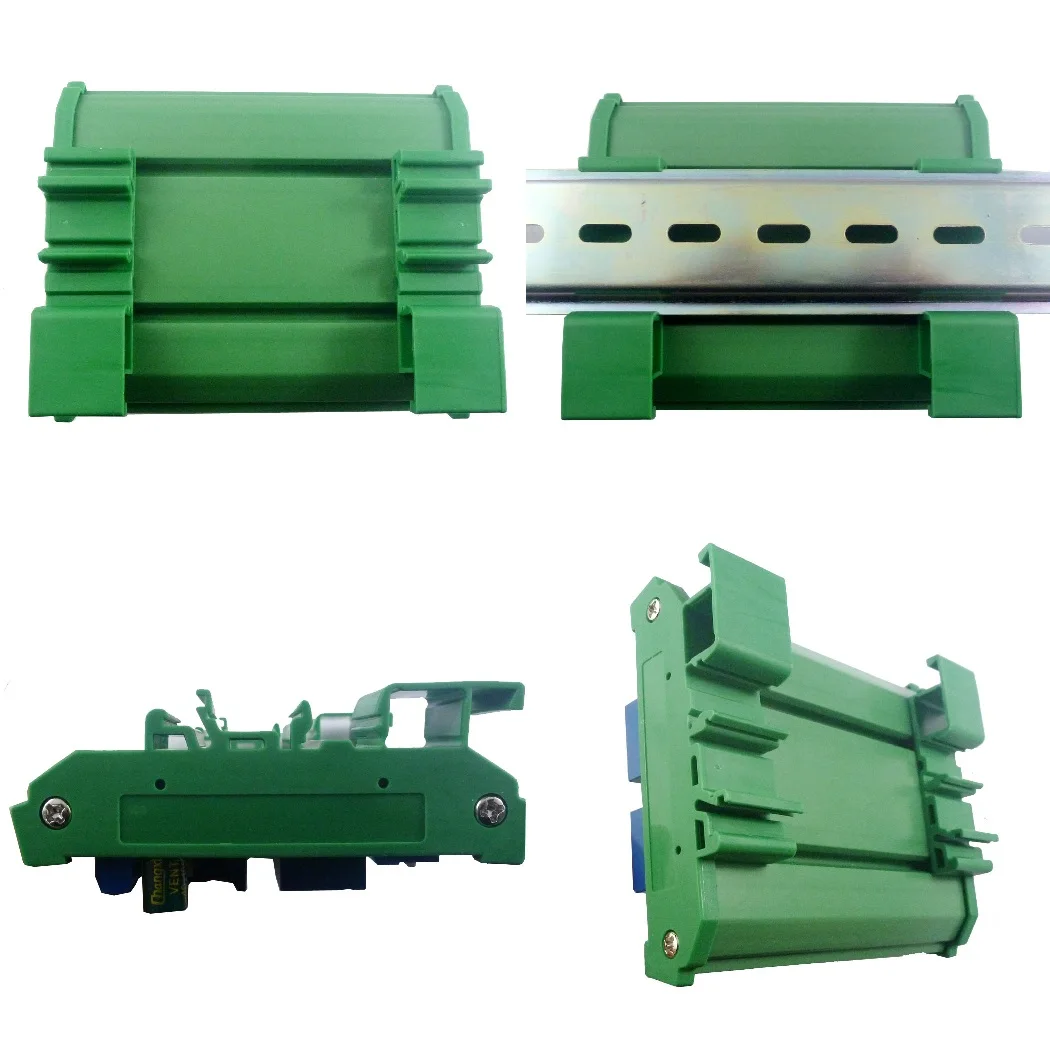

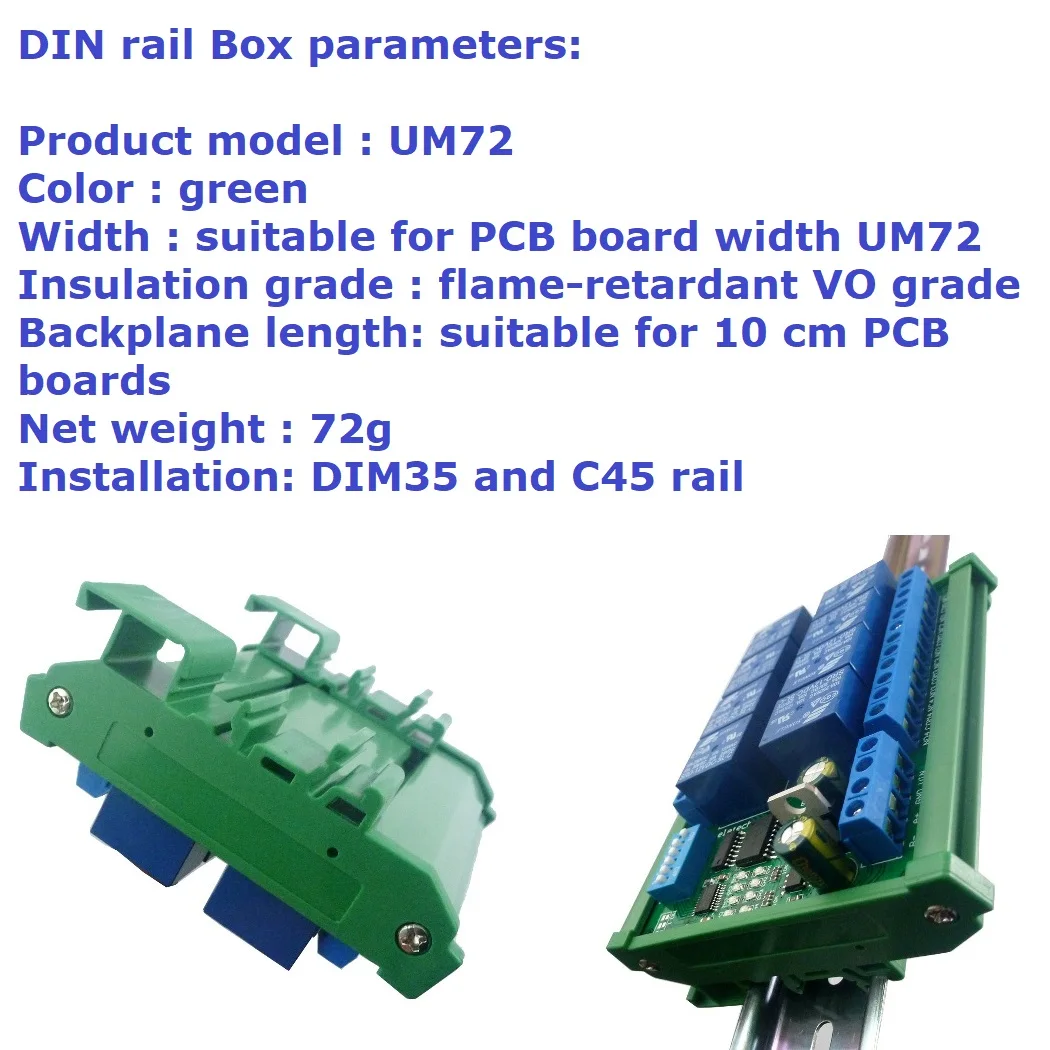

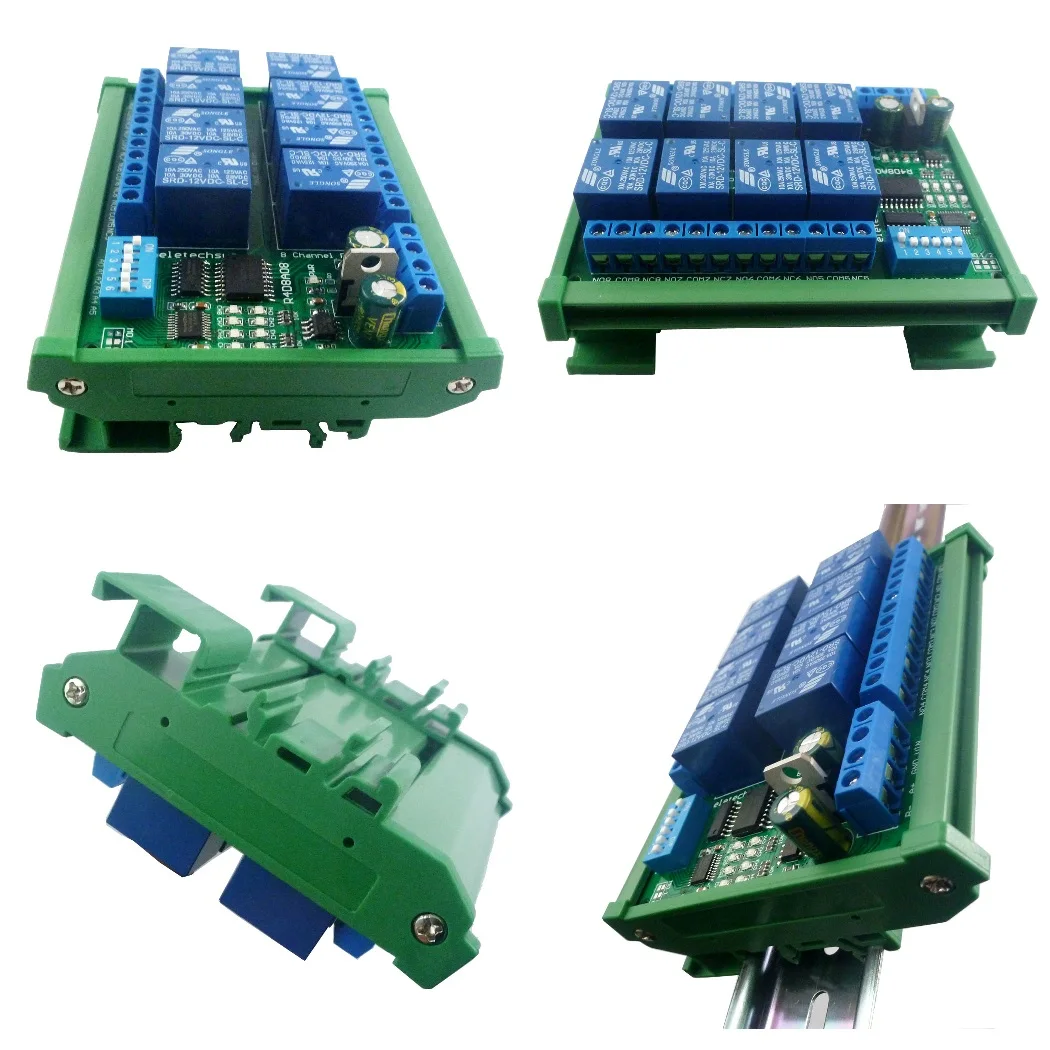

Din-рейка параметры коробки:Модель продукта: UM72Цвет: зеленыйШирина: подходит для ширины печатной платы UM72(72 мм)Класс изоляции: огнестойкий класс VOДлина задней панели: подходит для плат PCB 100 ммВес нетто: 72 гУстановка: DIN35 и C45 rail
Применение
Автоматизированный промышленный ПЛК
Умный дом, домашняя Автоматизация, умный дом;
PTC камера
Мониторинг безопасности
Система идентификации;
Двигатель FW & BWАвтоматическое управление занавеской
Типичные приложения:

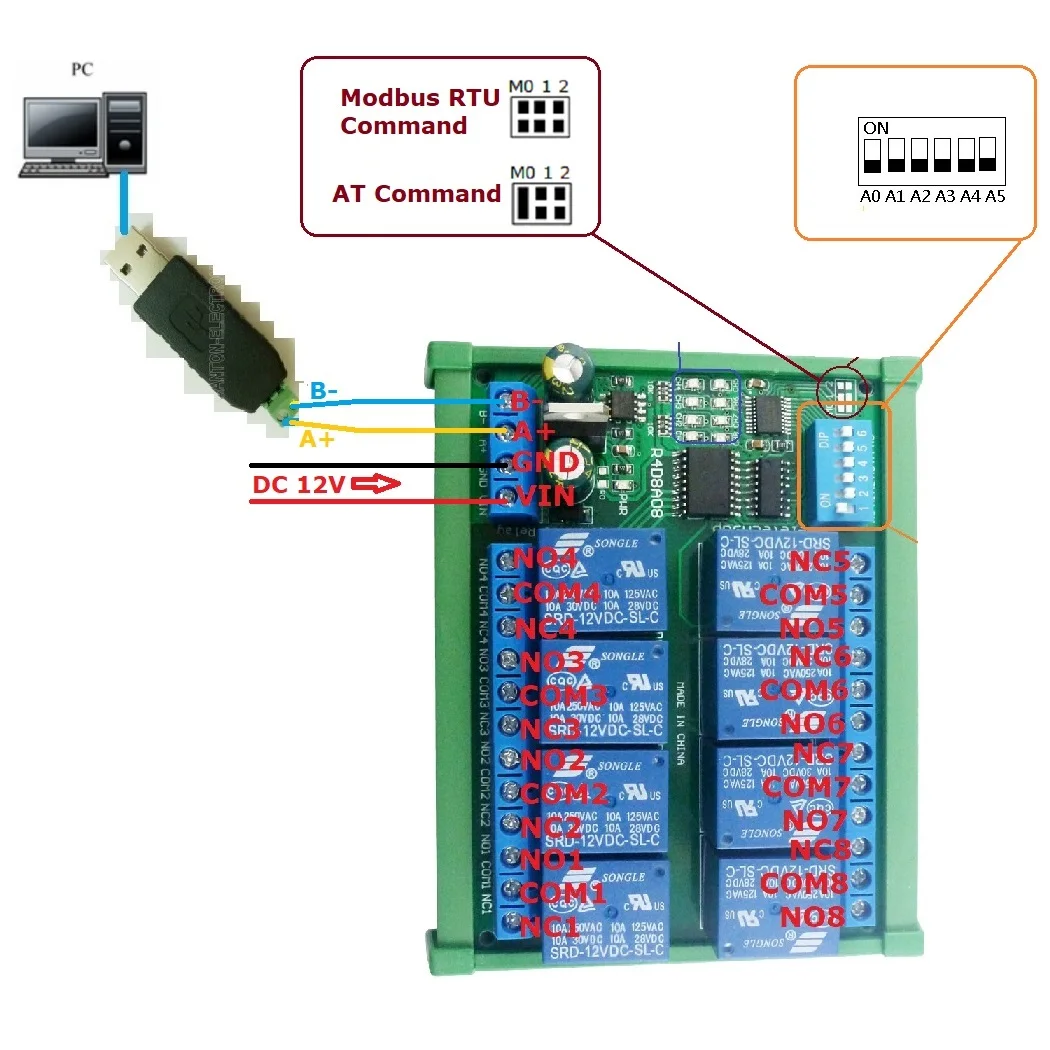

1. При управлении модулем вы можете использовать инструкции MODUBS RTU или инструкции AT. В командном режиме переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.
1. При управлении модулем вы можете использовать инструкции MODUBS RTU или инструкции AT. В командном режиме переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.

Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программное обеспечение Modbus Poll (программное обеспечение автоматически добавит CRC), PLC или MCU контроль процесса

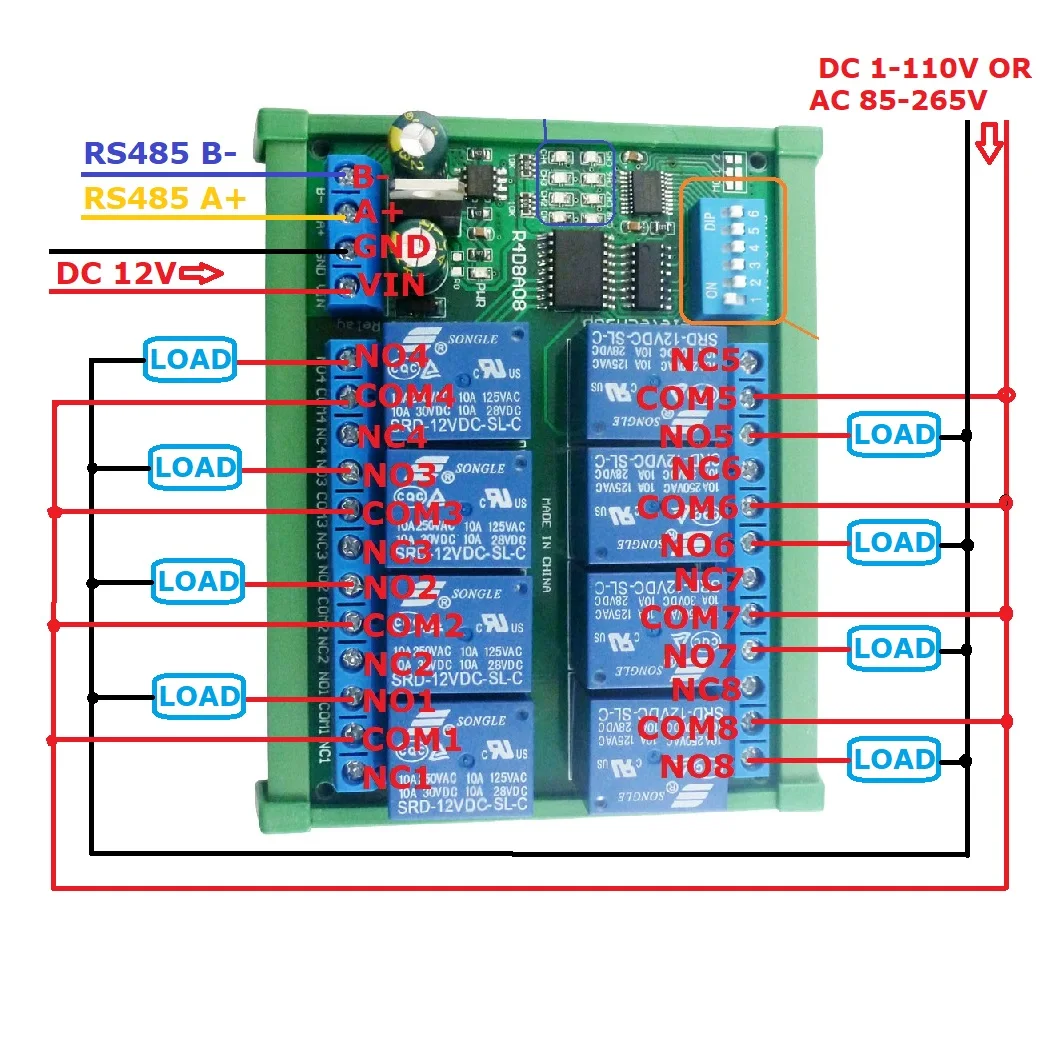

Схема проводки:

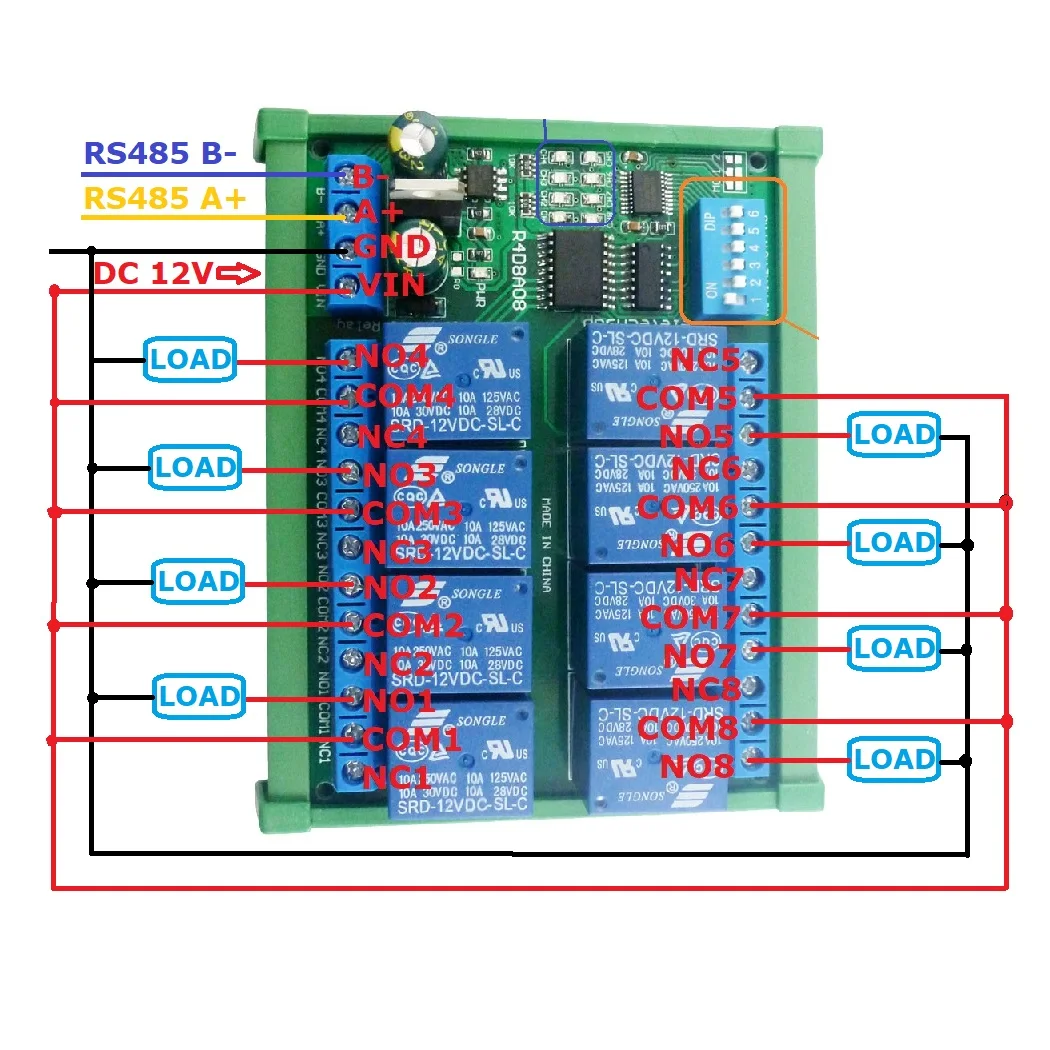

1 схема управления 12 В постоянного тока, схема проводки ниже. ''LOAD'' может быть камера, светодиодный свет, вентиляторы, двигатели и другое DC 12V оборудование
2 цепи управления постоянного тока 1-110 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Загрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):

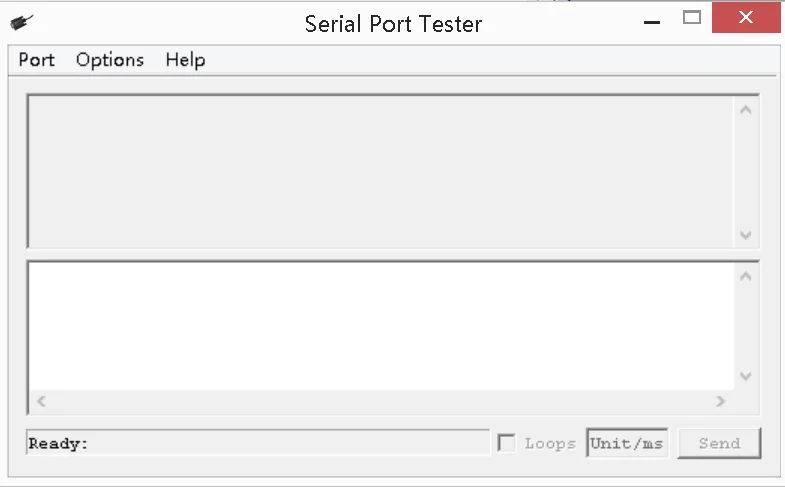

Серийный гипертерминал:

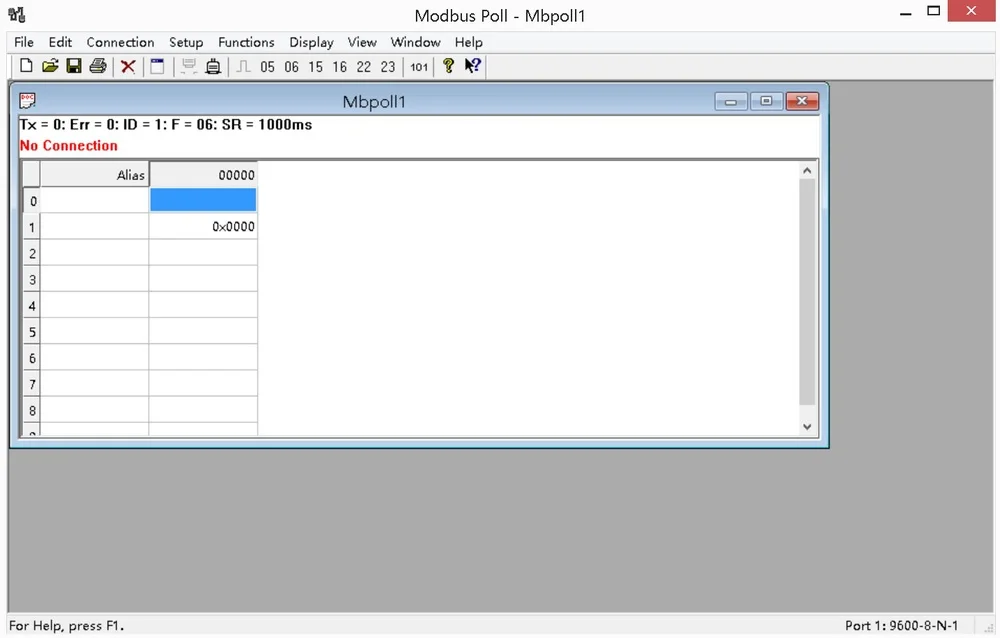

Modbus Poll
