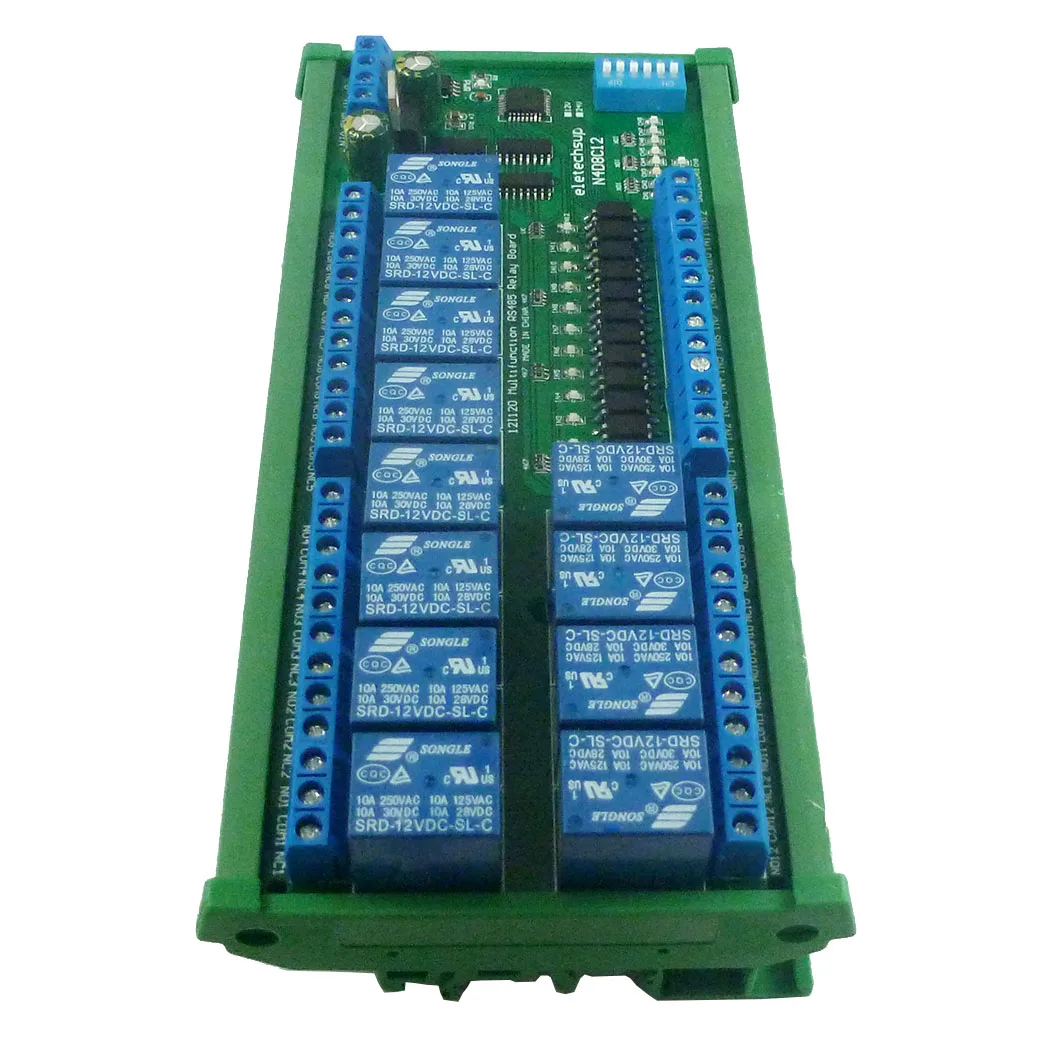

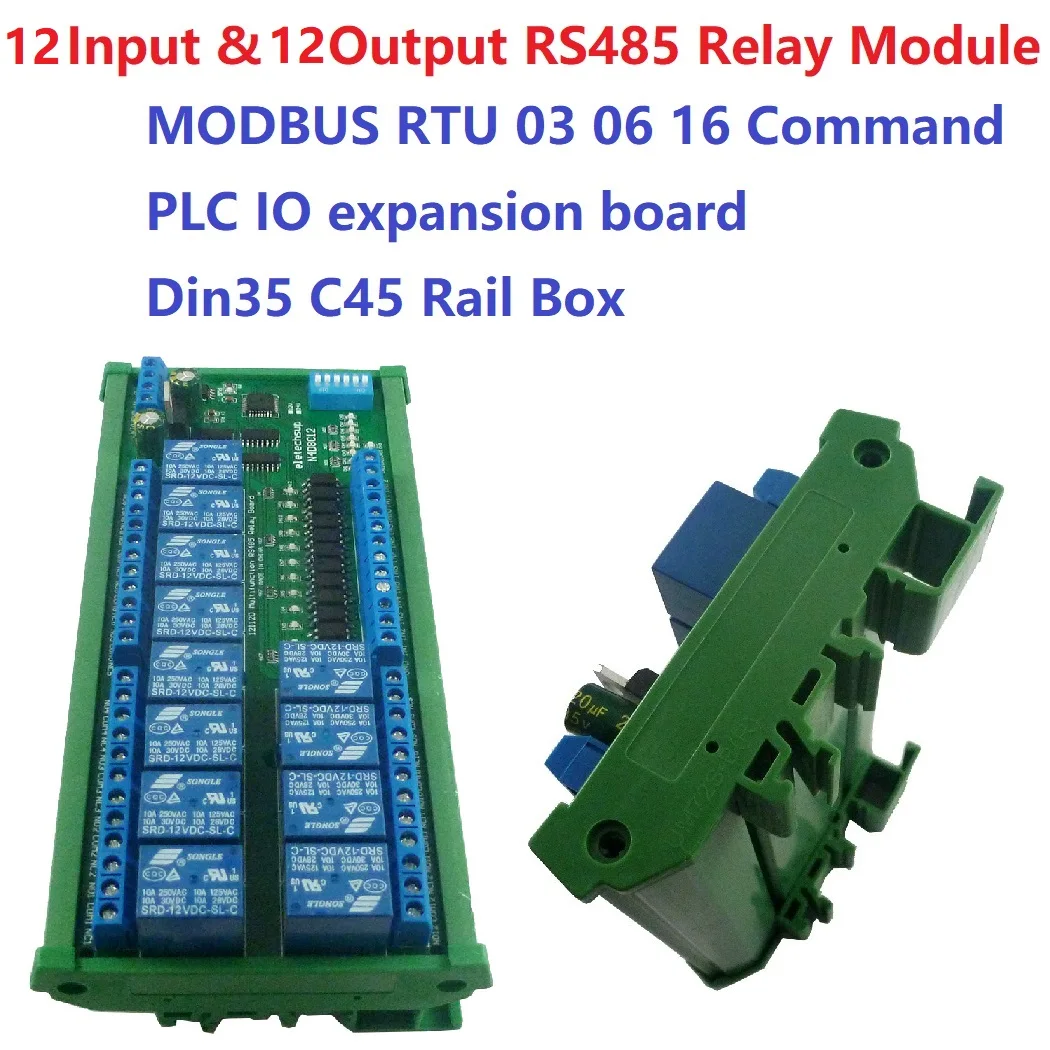

Название продукта: 12 В 24 в 12 NPN цифровой IO RS485 релейный модуль Modbus RTU DIN35 C45 Rail Box для PLC PTZ конфигурация программного обеспечения сенсорный экран
Посылка:
1 шт. 12 В постоянного тока/24 В 12 входов и 12 выходов RS485 релейный модуль

Описание:

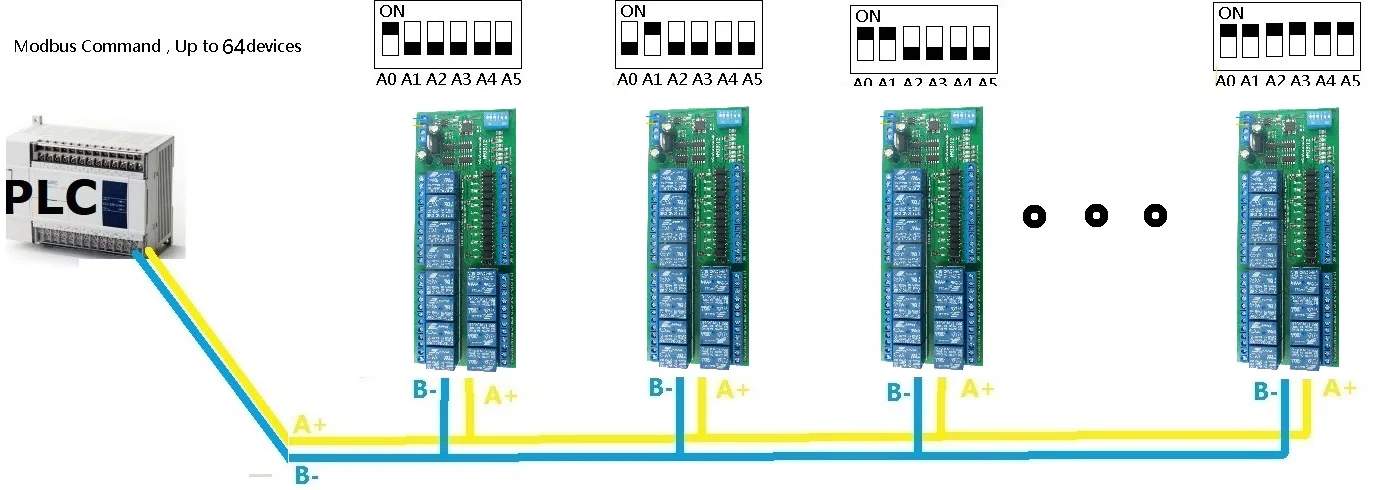

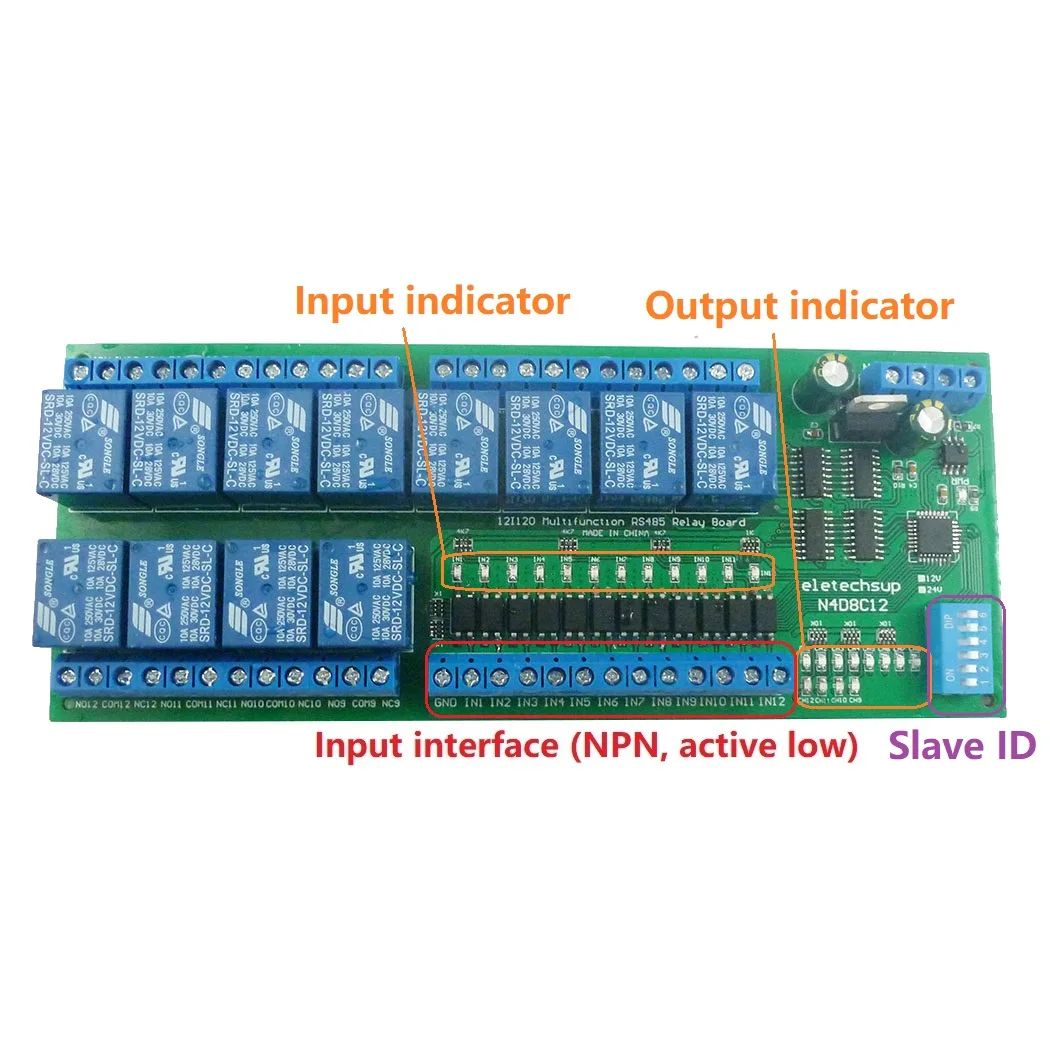

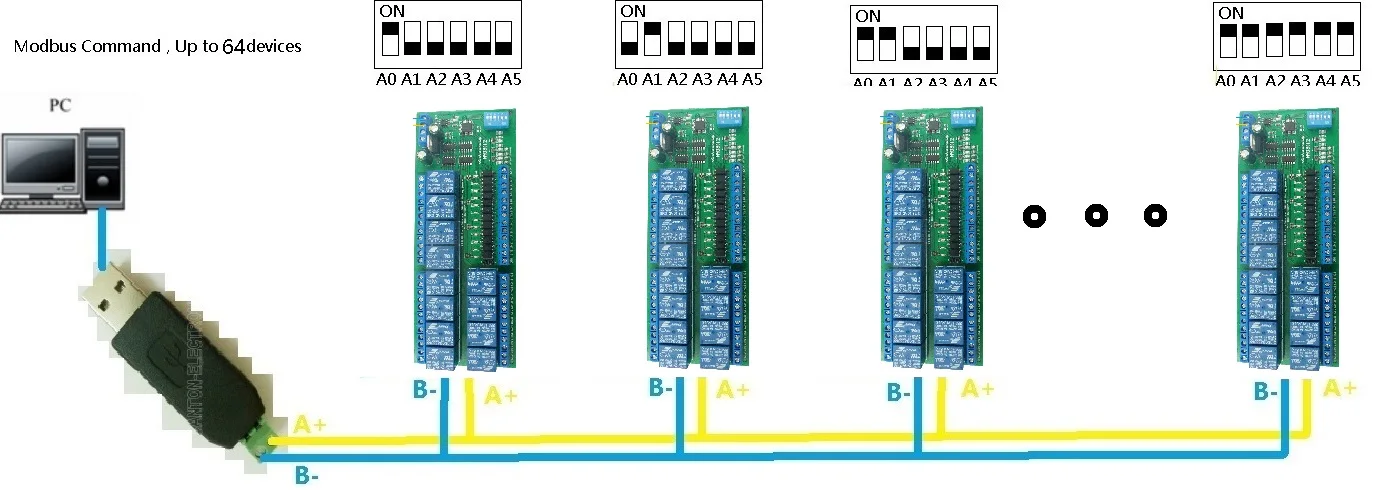

1: 12 В постоянного тока (12 В версия), 24 В постоянного тока (24 В версия)2: ток в режиме ожидания (все реле закрыты) 14ма, 1 релейный открытый 41ма, 2 реле открытые 69ма, 3 реле открытые 95ма, 4 реле открытые 122ма, 5 реле открытые 149ма, 6 реле открытые 174MA, 7 реле открытые 198MA,8 реле открытые 226MA3 12 фотоэлектрических изоляционных входных портов (низкий уровень активности NPN), входное и выходное отношение может быть установлено к связанному (по умолчанию) и не связанному через команды.4: ''open'''' close'' ''Momentary'' self-locking ''Interlock'' Delay ''блокировка между двумя каналами'' 7 команд5: команда MODBUS RTU, поддержка 03 06 16 функционального кода6: при помощи команды "delay" максимальная задержка составляет 255 секунд;7 команд MODBUS можно сделать последовательный гипертерминал (серийный помощник) или «MODBUS Poll'' вход;8 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно9 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS10 Размер: 180*72*20 мм (только печатная плата);184*88*42 мм (с din-рейкой)11 Вес: 190 г (только печатная плата);318 г (с din-рейкой)12 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

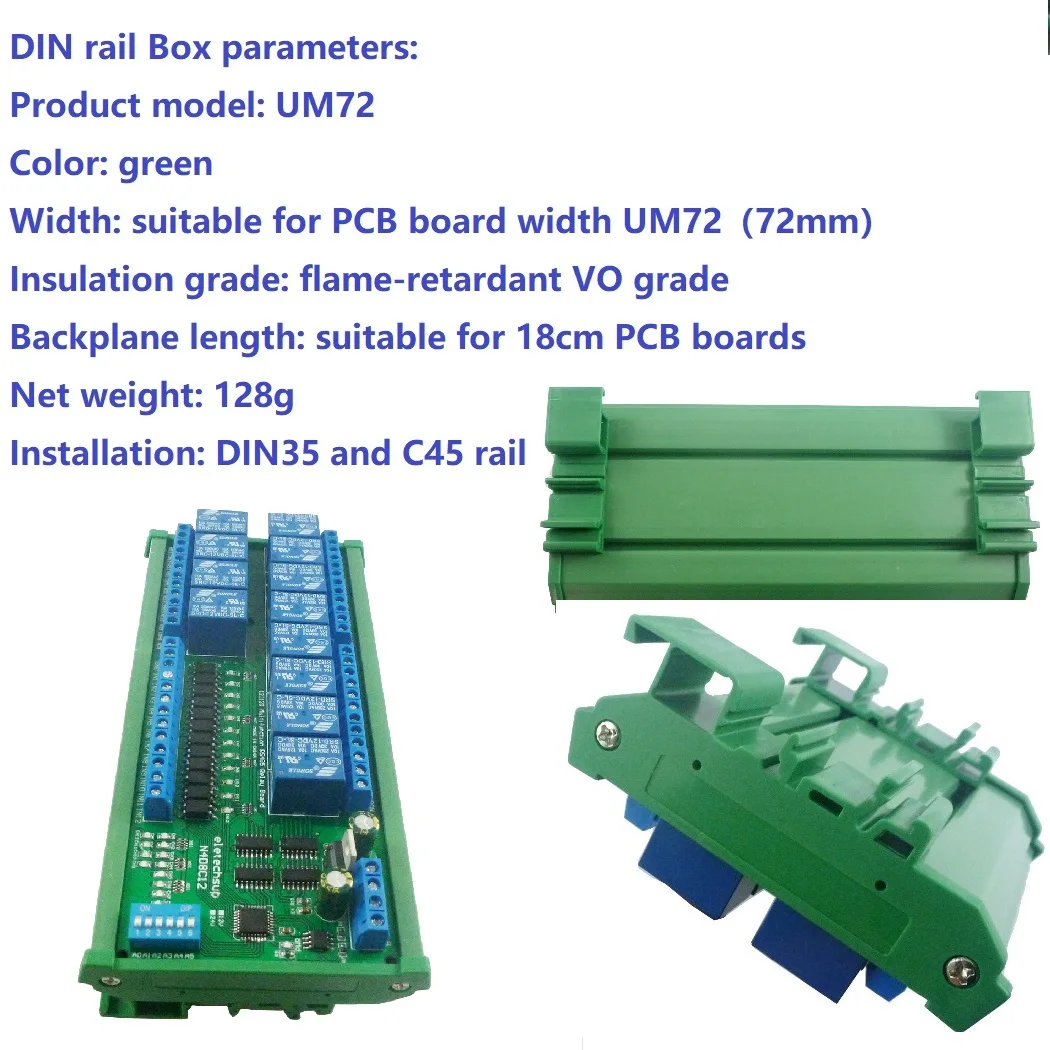

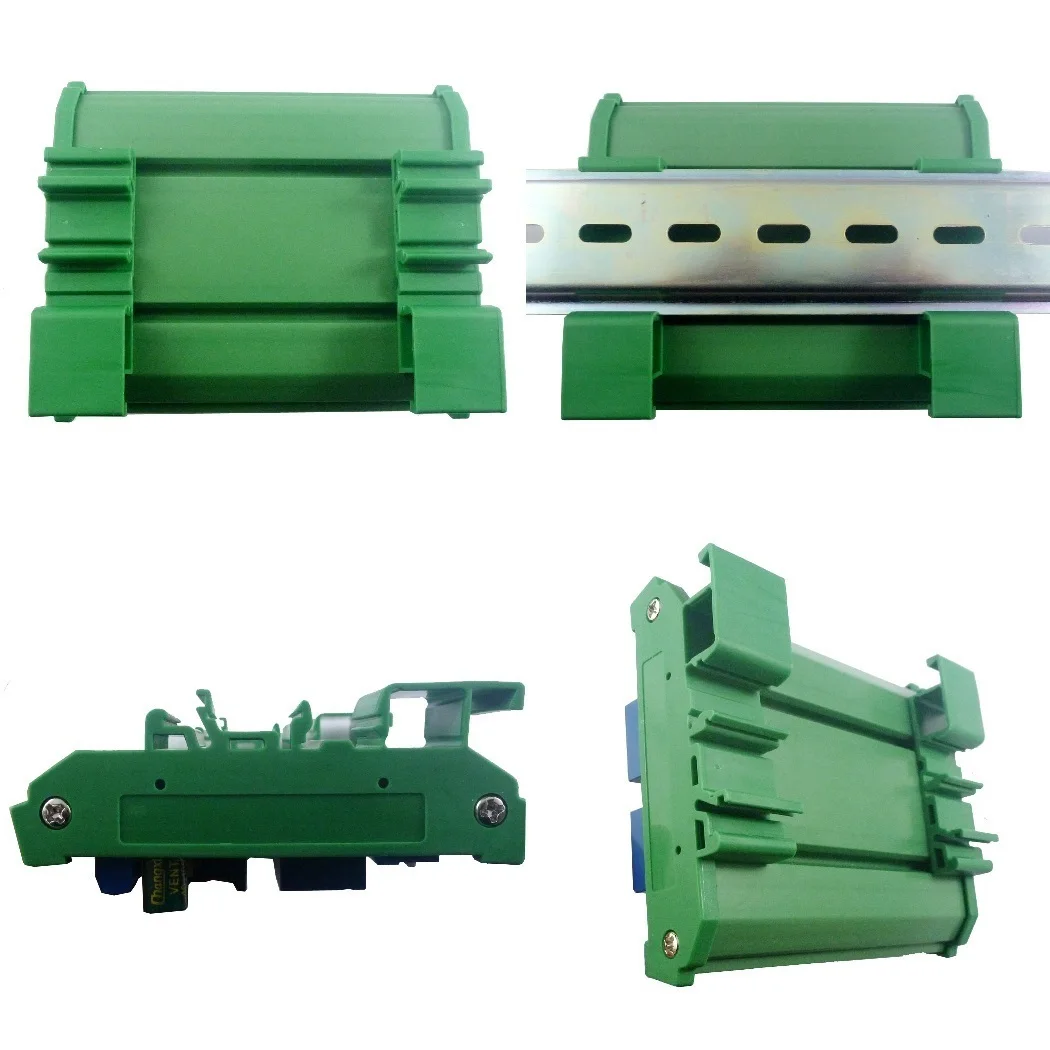

Для получения дополнительной информации, пожалуйста, свяжитесь со мнойDin-рейка параметры коробки:Модель продукта: UM72Цвет: зеленыйШирина: подходит для ширины печатной платы UM72(72 мм)Класс изоляции: огнестойкий класс VOДлина задней панели: подходит для плат PCB 180 ммВес нетто: 128 гУстановка: DIN35 и C45 rail

Применение
Плата расширения PLC IOУмный дом, домашняя Автоматизация, умный дом;
PTZ CCTV камера
Мониторинг безопасности
Система идентификации;
Двигатель FW & BWАвтоматическое управление занавескойПрограммное обеспечение конфигурации
Типичные приложения:
1 переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.
1 переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.

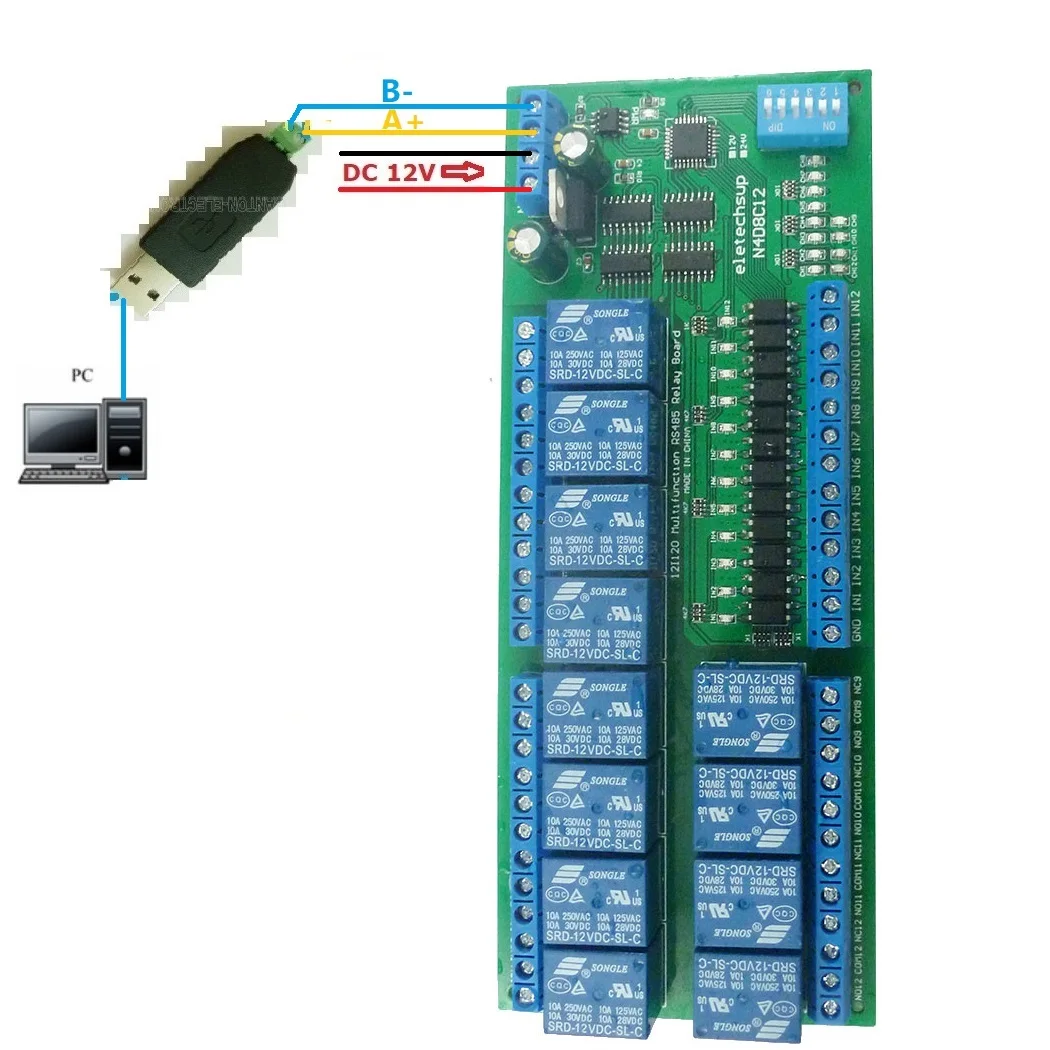

Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программное обеспечение Modbus Poll (программное обеспечение автоматически добавит CRC), PLC или MCU контроль процесса

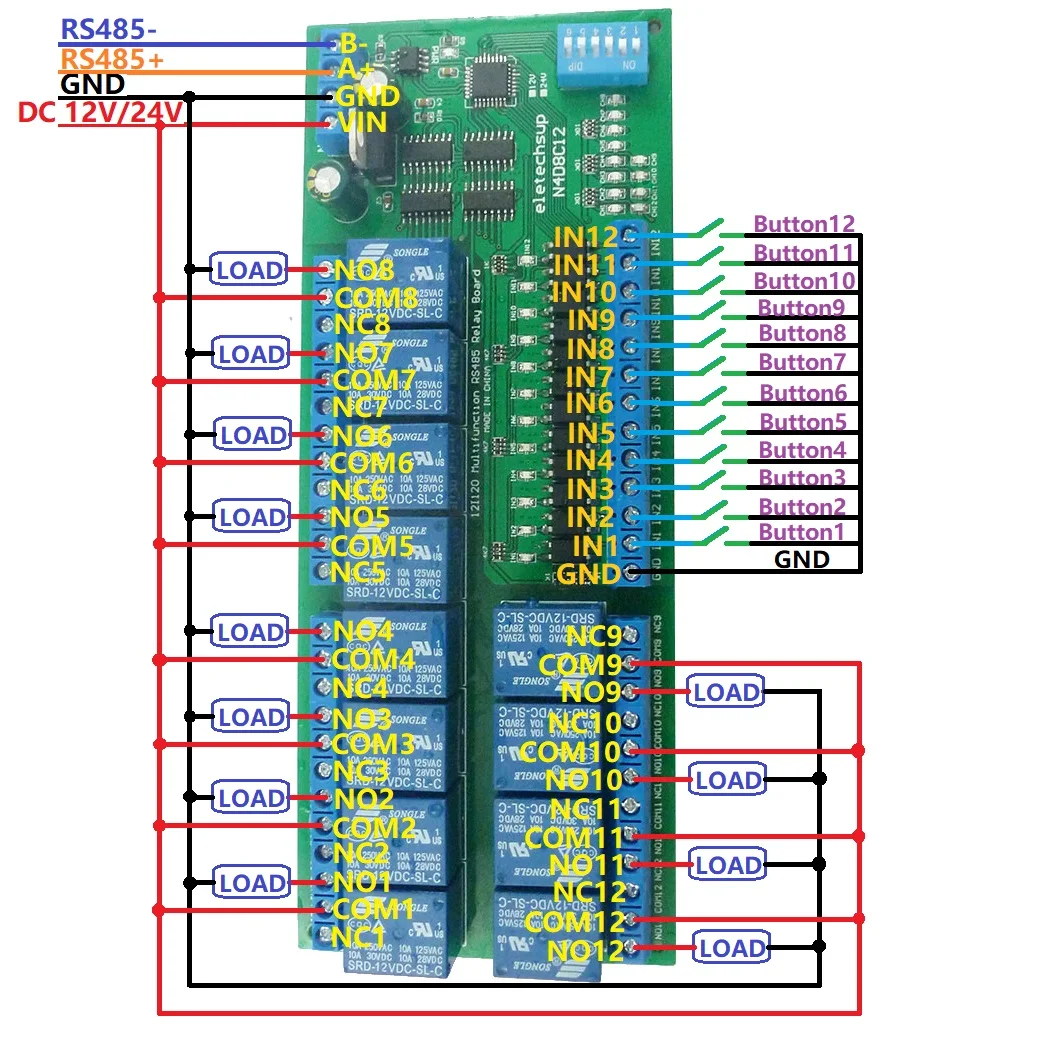

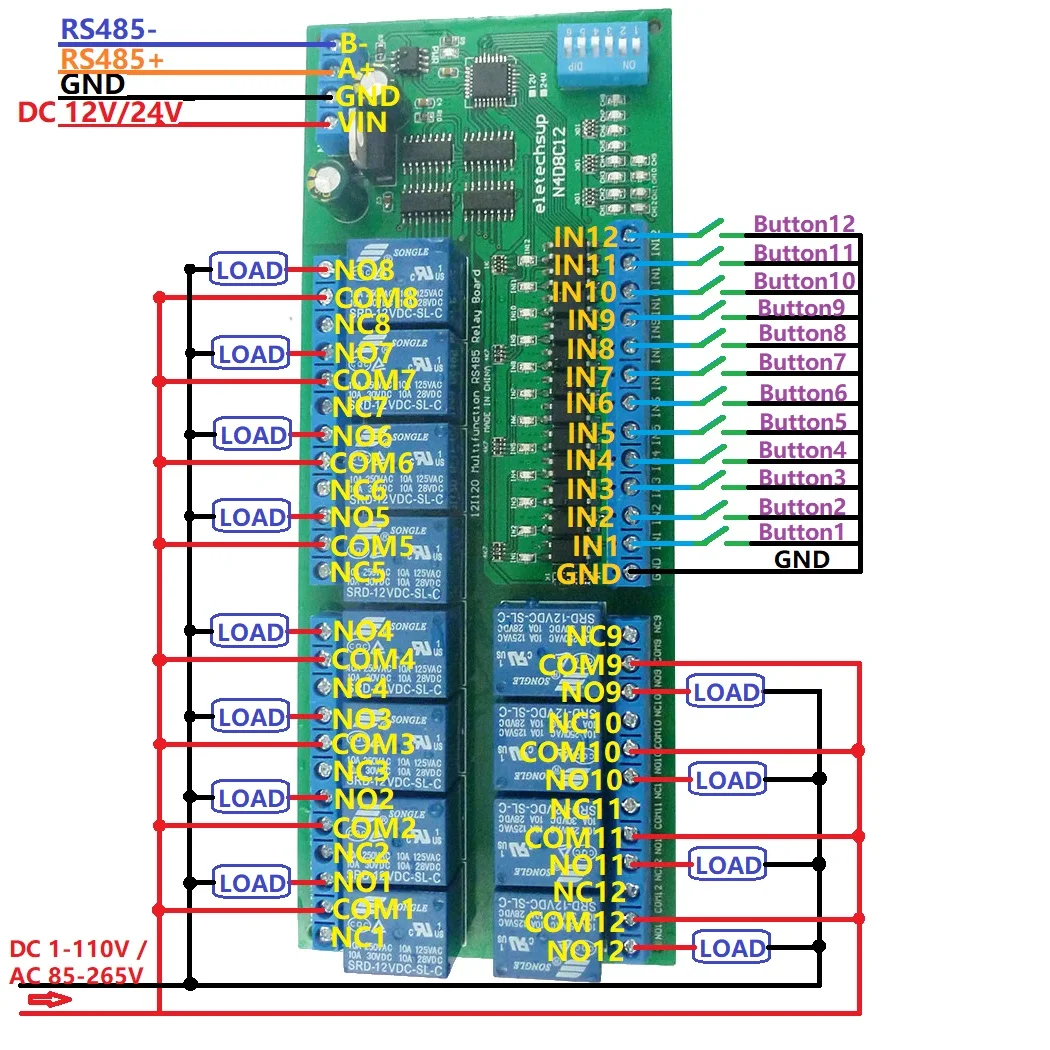

Схема проводки:
1 DC 12V/24 схема управления, схема проводки ниже. ''LOAD'' может быть камера, светодиодный свет, вентиляторы, двигатели и другие DC 12V/24V оборудование

2 контрольная схема постоянного тока 1-110 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка постоянного тока 12 В/24 В, нужен другой источник питания постоянного тока 12 В/24 В). "Загрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование

Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
Серийный гипертерминал:

Modbus Poll
