Производственная схема NWT-200 основана на NWT-200 цепи немецкой ветчины DL1ALT и была оптимизирована и улучшена соответственно.
1. Какое оборудование является NWT-200?
NWT-200 высокоточный, высокочастотный характеристический тестер с функциями источника сигнала и радиочастотного счетчика мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и схем усиления RF и в то же время имеет сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для тестирования коэффициента стоящей волны, индуктивности, емкости, мощности RF и функции в качестве источника сигнала.
2. NWT-200 схема (компьютерный usb-порт питания)
NWT-200 использует ft232 + pic16f876a + ad9951
+ Схема схемы ad8307.
3. NWT-200 технические параметры
Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине включены);
Динамический диапазон: лучше, чем 75 дБ;
Нижний шум: -80 дБм (сопротивление 50 Ом);
Диапазон измерения частоты: 50 кГц ~ 200 МГц;
Разрешение измерения частоты: 1 Гц.
4. NWT-200 приблизительный метод использования
NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональном компьютере для измерения, которое является портативным и экономичным.

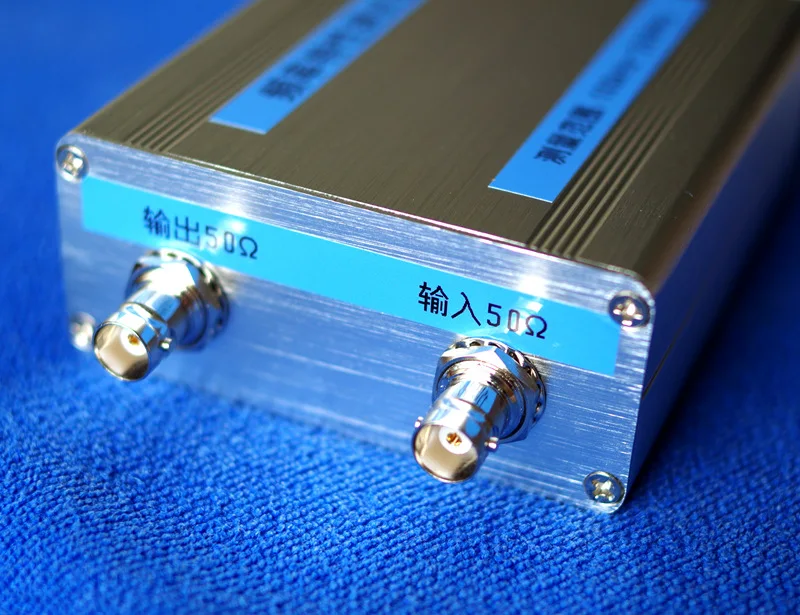

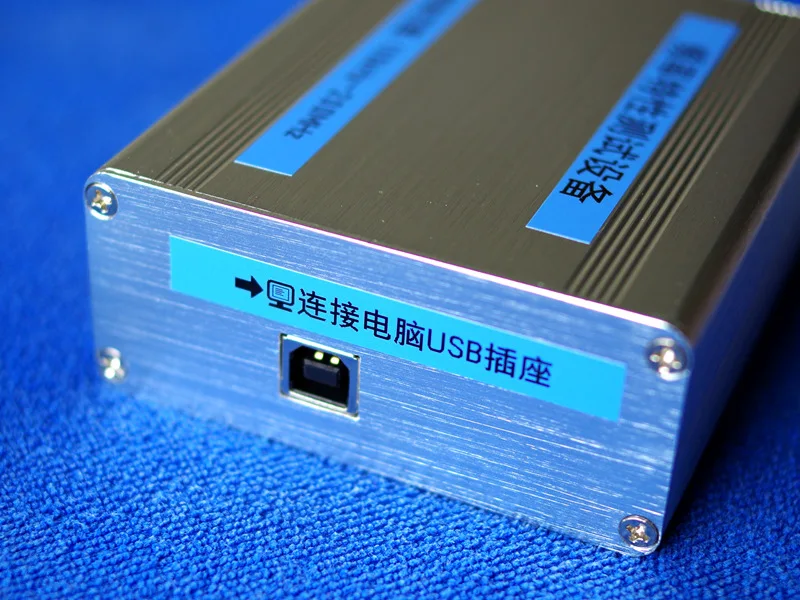

5, NWT-200 схема интерфейса
6. Требуется ли NWT-200 дополнительная мощность?
NWT-200 не требует дополнительного питания, просто используйте шнур питания, который поставляется с usb-кабелем компьютера.
7. NWT-200 защита цепи
После трех раз модификации в процессе производства NWT-200, максимальное Экранирование всей машины оптимизировано. Нет дополнительных защитных железных оболочек и других материалов, которые должны быть добавлены на печатной плате, и вся плата pcb находится в алюминиевом корпусе. Защитный эффект также превосходен и не будет зависеть от алюминиевого корпуса.
8, NWT-200 внутренняя монтажная плата
9. Материалы, используемые в NWT-200
В NWT-200 используется Толстый алюминиевый корпус, полностью медный разъем bnc и двухсторонняя печатная плата военного класса.
10, аксессуары, прикрепленные к NWT-200
Двойное магнитное кольцо usb line one, bnc turn sma plug two, двойная головка sma line two.
11, NWT-200, первая версия, выходной Частотный осциллограф, Тестовая таблица (новый фазовый коэффициент шума лучше)
12, NWT-200 пробный образец
455 кГц керамический фильтр Амплитудная кривая частоты
10,7 МГц керамический фильтр Амплитудная кривая частоты
Кривая измерения вибрации 16,934 МГц
13, NWT-200 анализатор частоты на выходе
