1. Какое оборудование является NWT-200?

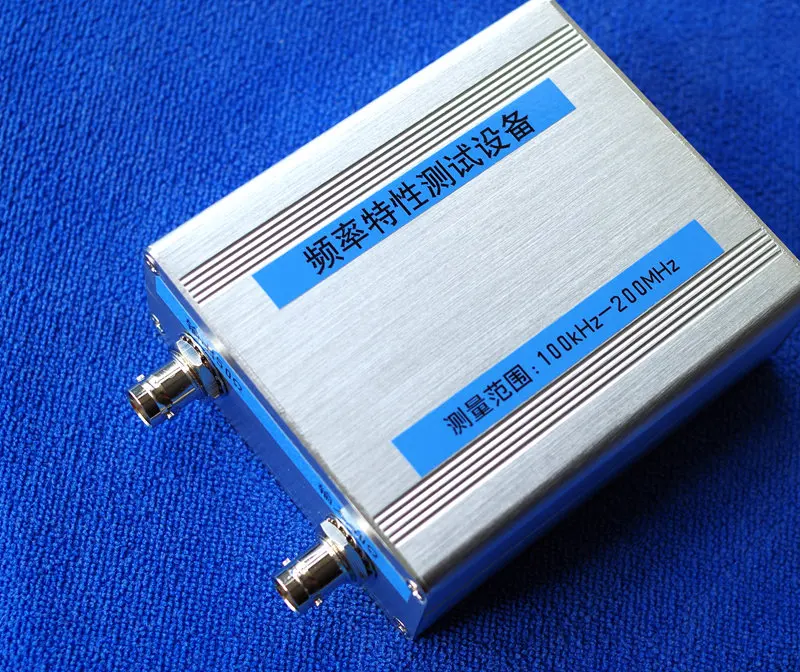

NWT-200 высокоточный, высокочастотный характеристический тестер с функциями источника сигнала и радиочастотного счетчика мощности. Популярное применение устройства может проверить Амплитудные и частотные характеристики фильтров и схем радиочастотного усилителя и имеет сверхвысокое тестовое разрешение 1 Гц. Каждый радиочастотный мастер может понять разрешение 1 Гц для тестирования дорогих односторонних кристаллических фильтров. Цена на анализатор спектра с разрешением 1 Гц очень дорогая (за исключением обычных любителей, местных тиранов). В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для тестирования коэффициента стоящей волны, индуктивности, емкости, мощности RF и функции в качестве источника сигнала.

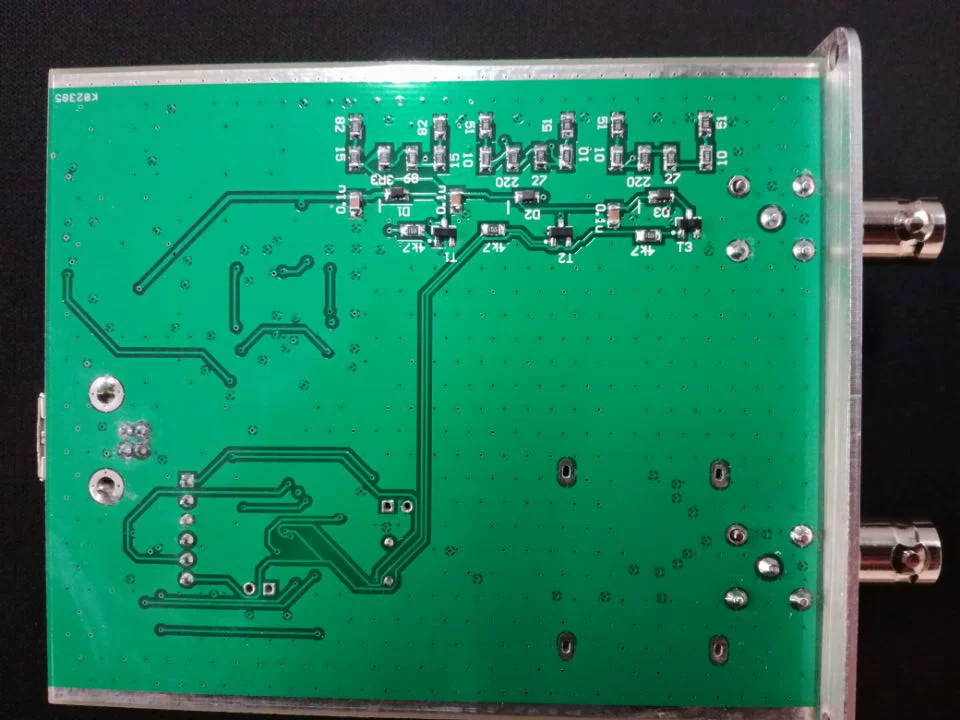

2. NWT-200 схема (компьютерный usb-порт питания)

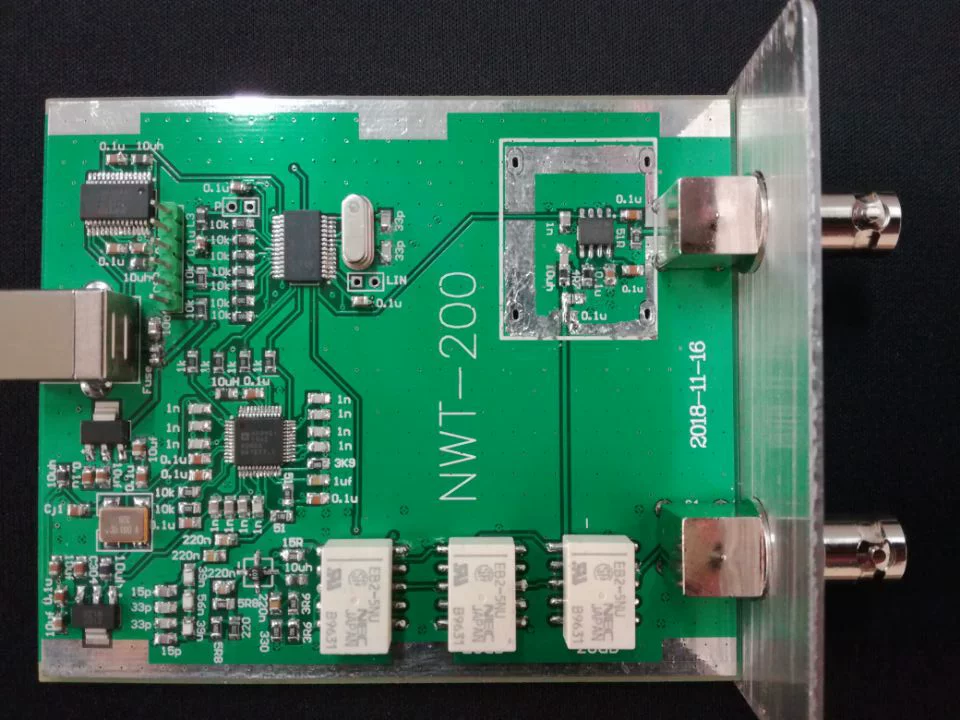

В NWT-200, сделанном в магазине, используется ft232 + pic16f876a + ad9951

+ Схема схемы ad8307.

3. NWT-200 технические параметры

Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине включены);

Динамический диапазон: лучше, чем 75 дБ;

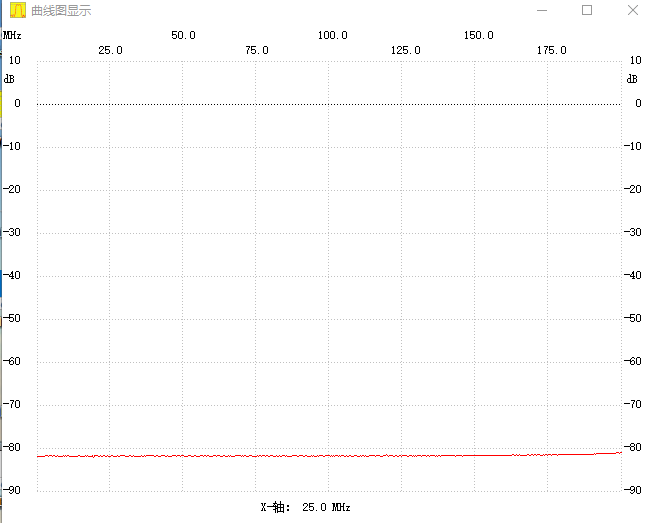

Нижний шум: 80 дБм (сопротивление 50 Ом);

Диапазон измерения частоты: 100 кГц ~ 200 МГц;

Разрешение измерения частоты: 1 Гц.

4. NWT-200 приблизительный метод использования

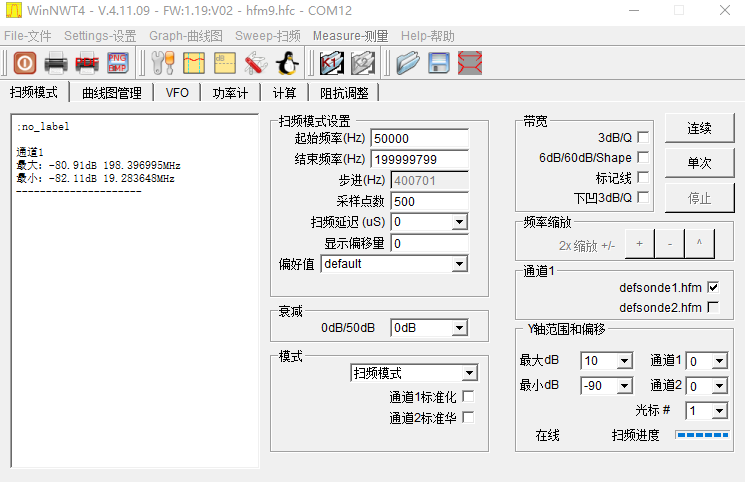

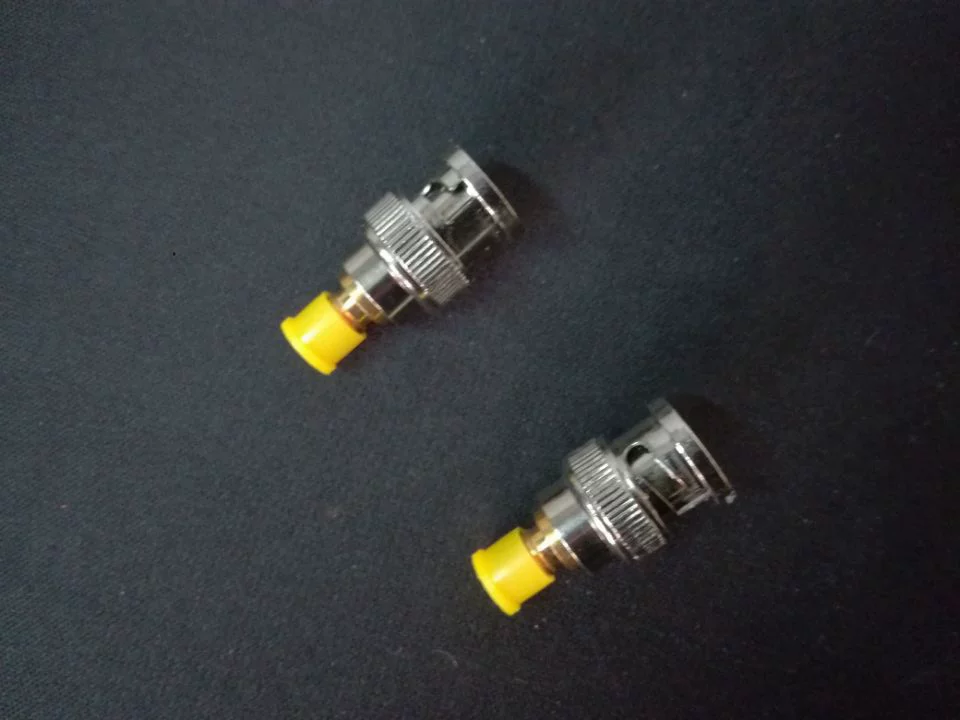

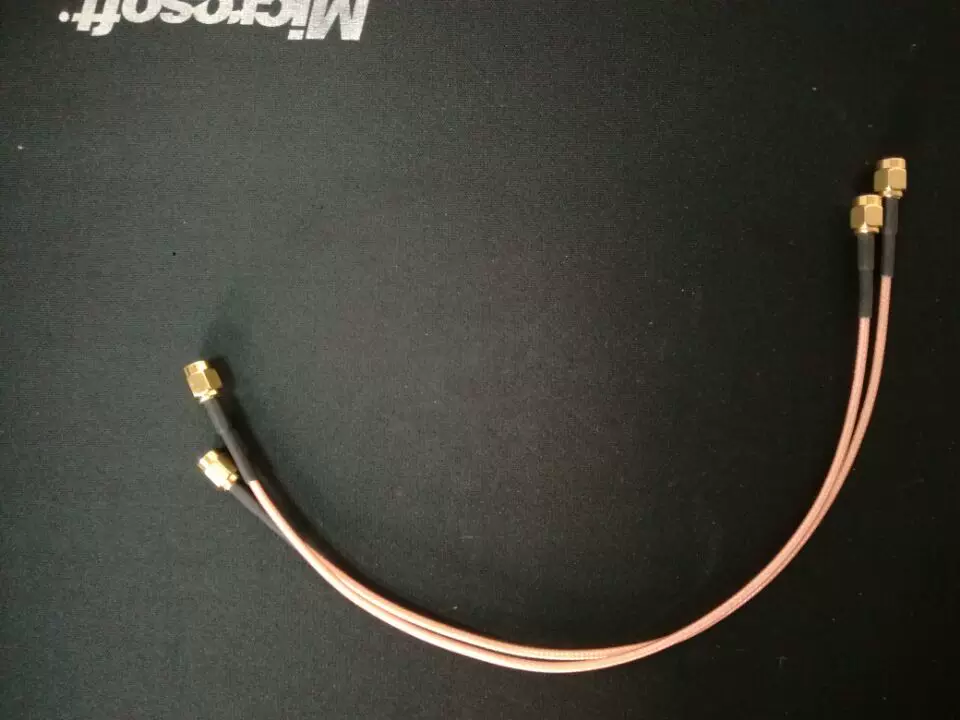

NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональном компьютере для измерения, которое является портативным и экономичным.

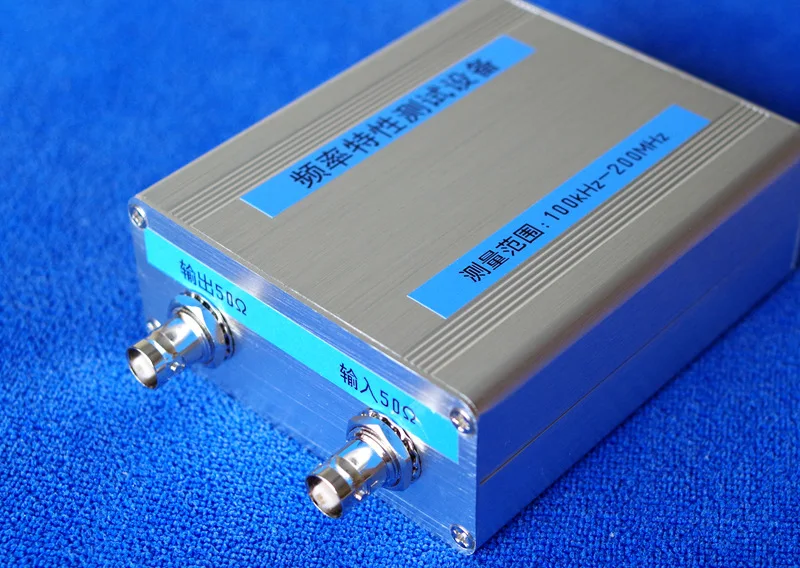

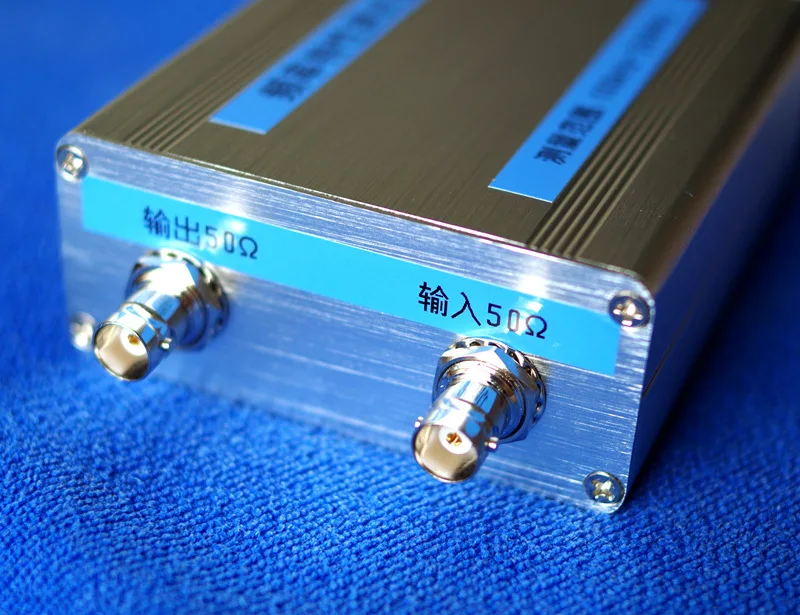

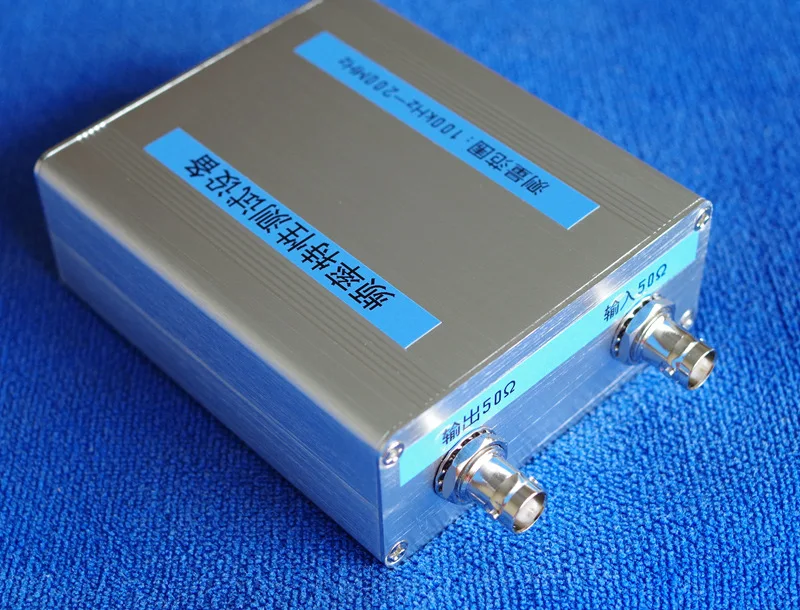

5, NWT-200 схема интерфейса
