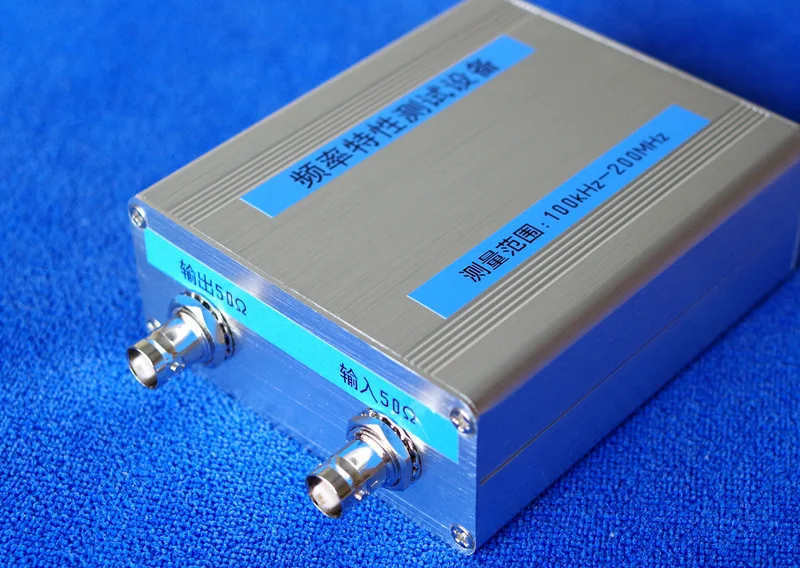

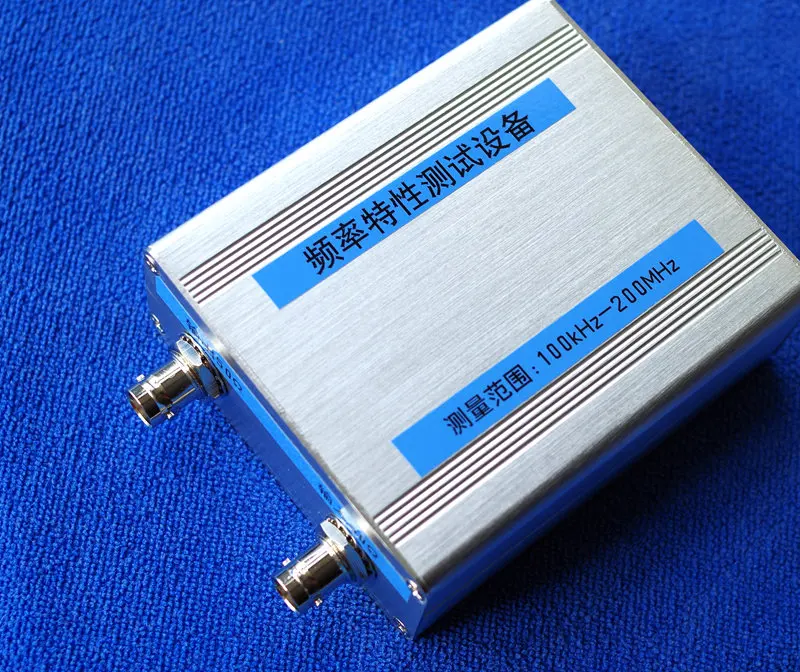

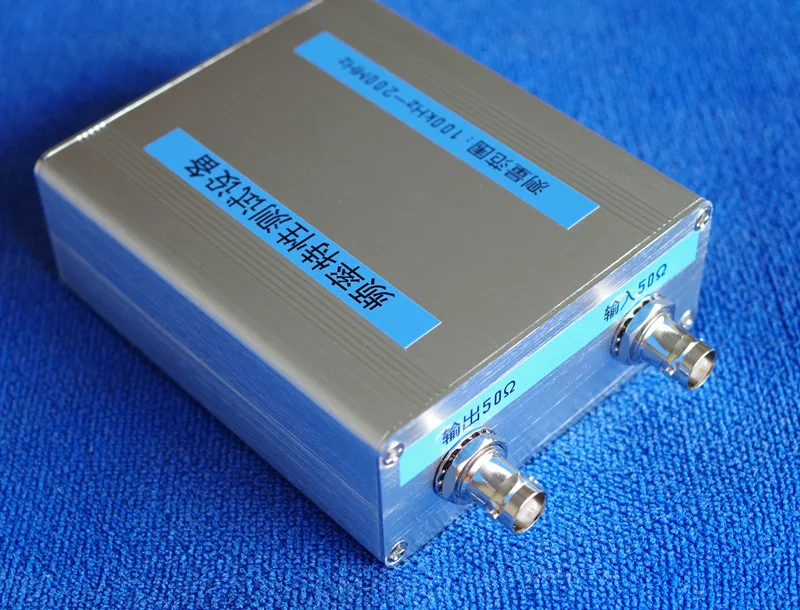

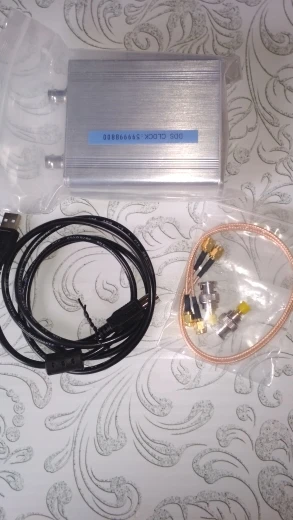

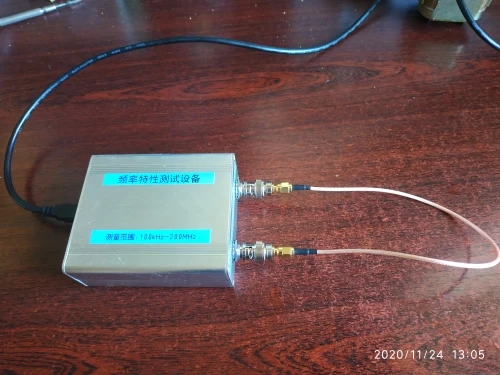

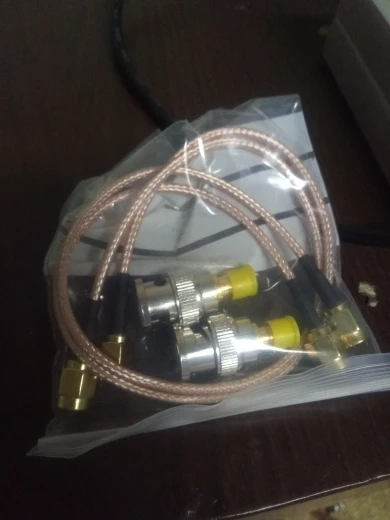

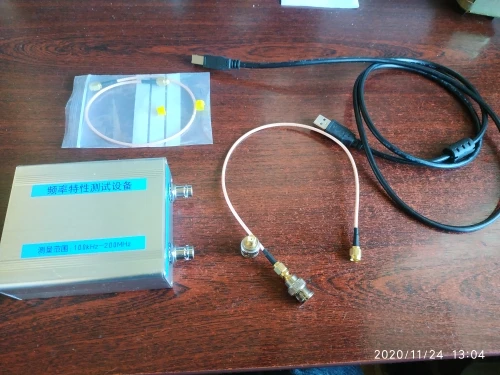

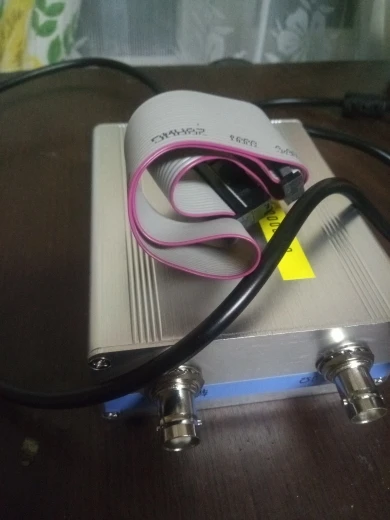

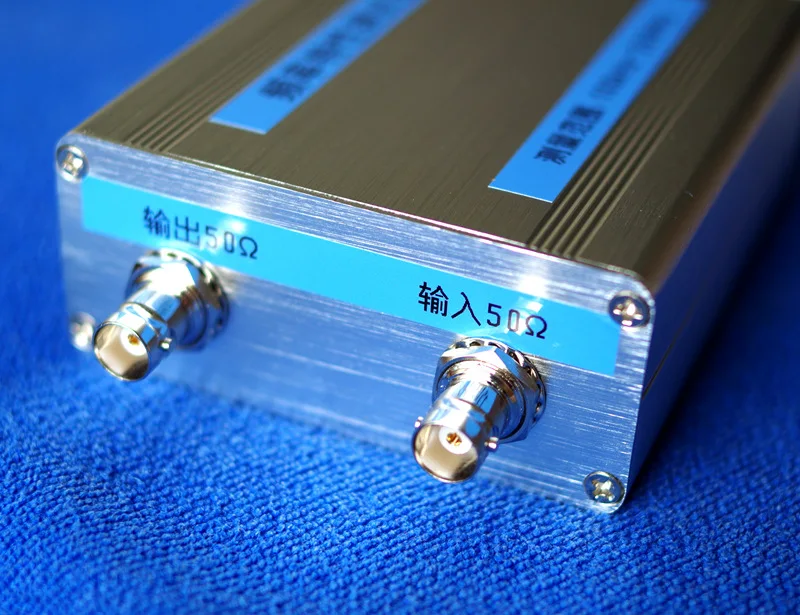

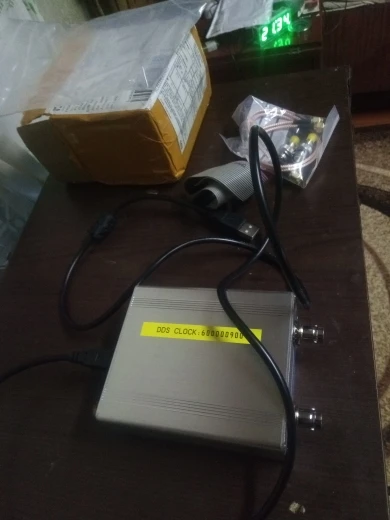

NWT200 100 кГц 200 МГц подметальная машинаанализатор сетифильтрамплитудачастотные характеристикиисточник сигнала

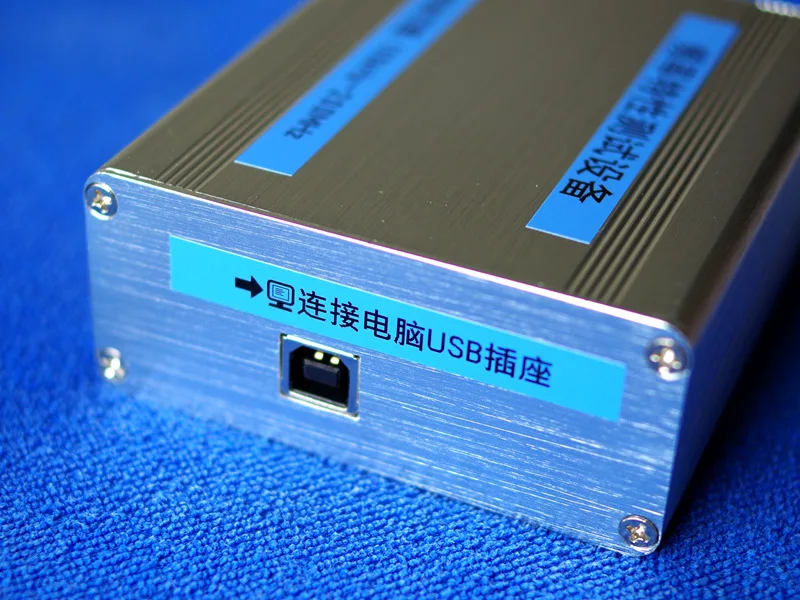

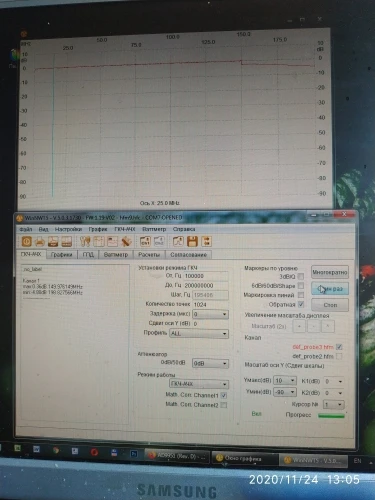

1. Какое оборудование составляет NWT-200? NWT-200-это высокоточный, характеристический тестер частоты высокого разрешения с функциями источника сигнала и ВЧ-измерителя мощности. Популярное применение прибора может проверить амплитудно-частотные характеристики фильтров и схем радиоусилителя, и имеет сверхвысокое тестовое разрешение 1 Гц. Каждый радиочастотный мастер может понять разрешение 1 Гц для тестирования дорогостоящих односторонних схем кристаллического фильтра. Цена анализатора спектра с разрешением 1 Гц очень высокая (за исключением обычных любителей, местных тиранов). В то же время многие отечественные и зарубежные эксперты также используют серийное оборудование NWT для проверки постоянного соотношения волн, индуктивности, емкости, мощности радиочастотных сигналов и работы в качестве источника сигнала. 2, структура цепи NWT-200 (питание от usb-порта компьютера) NWT-200 сделано в магазине, использует ft232 + fujif876a + ad9951 + Схема структуры цепи ad8307. 3, NWT-200 технические параметры Рабочий ток всей машины: 170мА ~ 270ма (включаются три комплекта реле в машинке); Динамический диапазон: лучше 75дБ; Нижний шум: 80дбм (сопротивление 50 Ом); Диапазон измерения частоты: 100 кГц ~ 200 МГц; Разрешение частоты измерения: 1 Гц. 4, NWT-200 приблизительный способ использования Модель NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональный компьютер для измерений, которое является портативным и экономит пространство. 5, схема интерфейса NWT-200 6. Требуется ли дополнительное питание на NWT-200? NWT-200 не требует дополнительного питания, просто используйте шнур питания, который идет в комплекте с usb-кабелем компьютера. 7, NWT-200 эффект экранирования цепи После трех модификаций в NWT-200 производственном процессе оптимизировано максимальное Экранирование всей машины. На печатную плату не нужно добавлять дополнительные экранирующие железные оболочки и другие материалы, а вся печатная плата помещается в алюминиевый корпус. Экранирующий эффект также отличный и не пострадает от алюминиевого корпуса. 8, NWT-200 внутренняя печатная плата 9, материалы, используемые в NWT-200 году В модели NWT-200 используется Толстый алюминиевый корпус, полностью медный разъем bnc и двухсторонняя печатная плата военного класса. 10, аксессуары прилагаются к NWT-200 Двойное магнитное кольцо usb line one, bnc turn sma plug two, двойная головка sma line two. Диаграмма тестирования выходной частоты осциллографа 11, NWT-200 (лучше Новое соотношение фазового шума)12, NWT-200 Тестовый образец Керамический фильтр 455 кГц, Амплитудная кривая частотыКерамический фильтр 10,7 МГц, Амплитудная кривая частоты Кривая измерения вибрации кристалла 16,934 МГцДиаграмма испытаний анализатора спектра выходной частоты 13, NWT-200
