Последнее обновление: 30.05.2022
Производственная схема NWT-200 относится к цепи NWT-200 немецкой ветчины DL1ALT, и была оптимизирована и соответствующим образом улучшена.

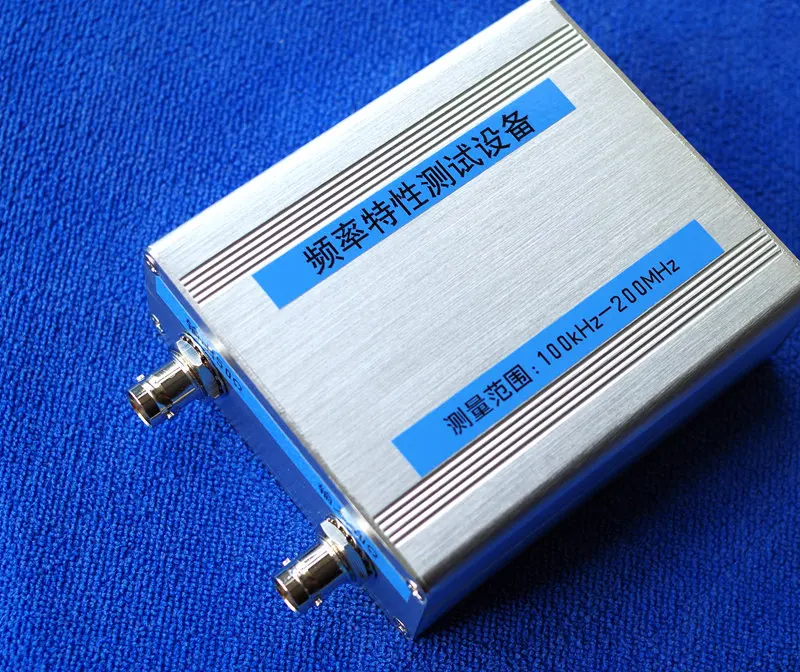

1. Что такое NWT-200?NWT-200-Высокоточный тестер характеристик частоты с высоким разрешением, а также имеет функции источника сигнала и измерителя мощности RF. Популярное применение этого оборудования заключается в том, что оно может проверять Амплитудные частотные характеристики фильтров, схемы радиочастотного усилителя и имеет сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные мастера также используют оборудование серии NWT для проверки коэффициента стоячих волн, индуктивности, емкости, радиочастотной мощности и выступают в качестве источника сигнала.
2. Схема NWT-200 (источник питания usb-порта компьютера)NWT-200 используется схема структуры цепи FT232 + PIC16F876A + AD9951 + AD8307.
3. Технические параметры NWT-200Рабочий ток всей машины: 170 мА ~ 270 мА (три группы реле в машине открыты)
Динамический диапазон: лучше 80 дБ
Уровень шума: -76 дБм (сопротивление 50 Ом)
Диапазон частот измерения: 100 кГц ~ 200 МГц
Разрешение частоты измерения: 1 Гц
Аппарат имеет встроенные пять уровней затухания: 10, 20, 30, 40, 50 дБ затухание.

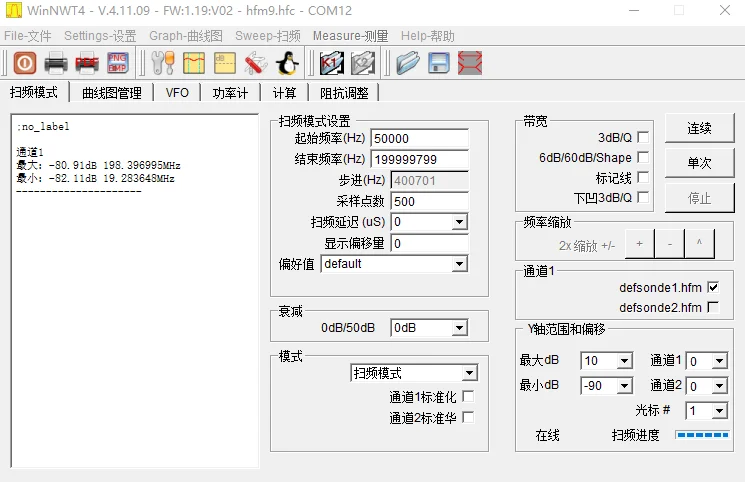

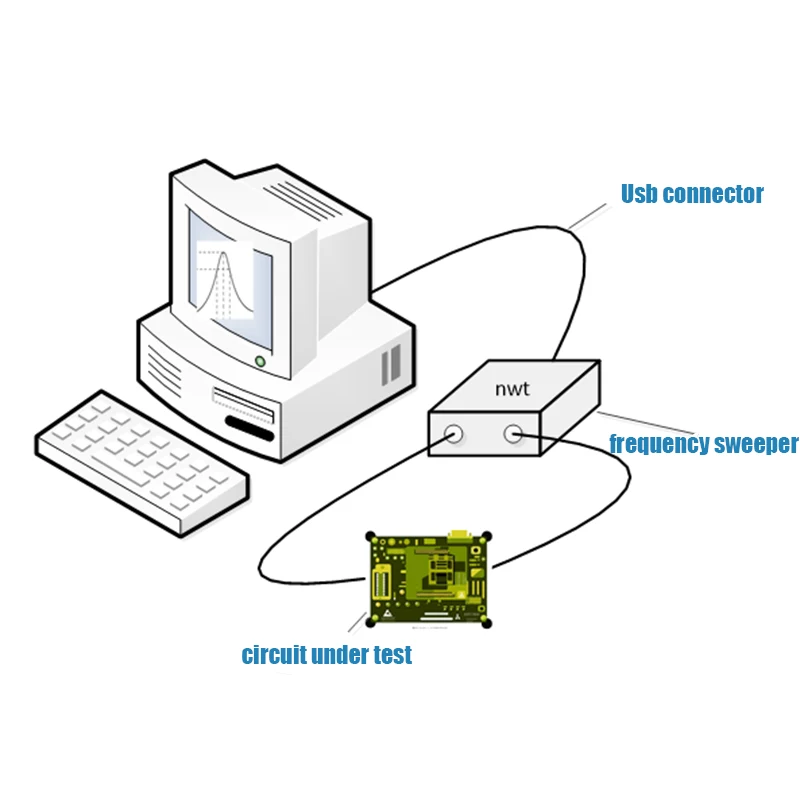

4. Общий способ использования NWT-200NWT-200 подключается к персональному компьютеру через USB-кабель, и соответствующее тестовое программное обеспечение NWT установлено на персональном компьютере для измерений, что имеет преимущества портативности и экономии места.


NWT-200 не требует дополнительного источника питания, просто используйте блок питания, поставляемый с USB-кабелем компьютера.
7. Эффект экранирования цепи NWT-200NWT-200 претерпела множество изменений платы в процессе производства, и экранирование всей машины было оптимизировано в максимальной степени. Нет необходимости добавлять излишки защитного железного корпуса и других материалов к печатной плате, а вся печатная плата помещается в алюминиевый корпус. Защитный эффект также отличный и не пострадает от алюминиевого корпуса.

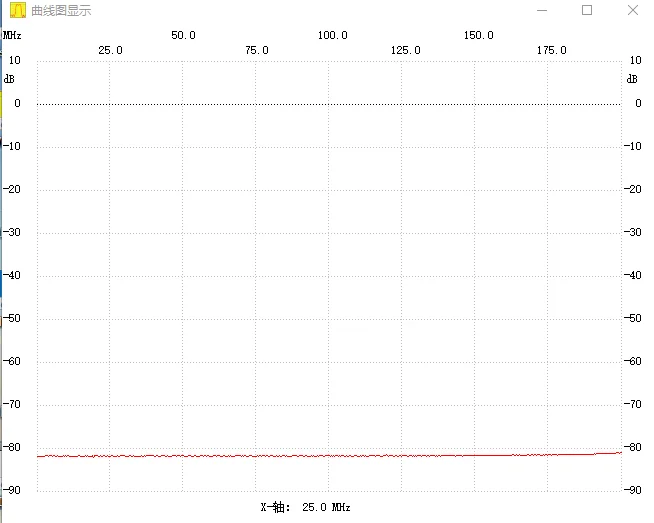

Квалификация экранирования сканера NWT-200 зависит от плоскостности кривой развертки разомкнутой цепи, которая должна быть горизонтальной кривой при нормальных обстоятельствах.

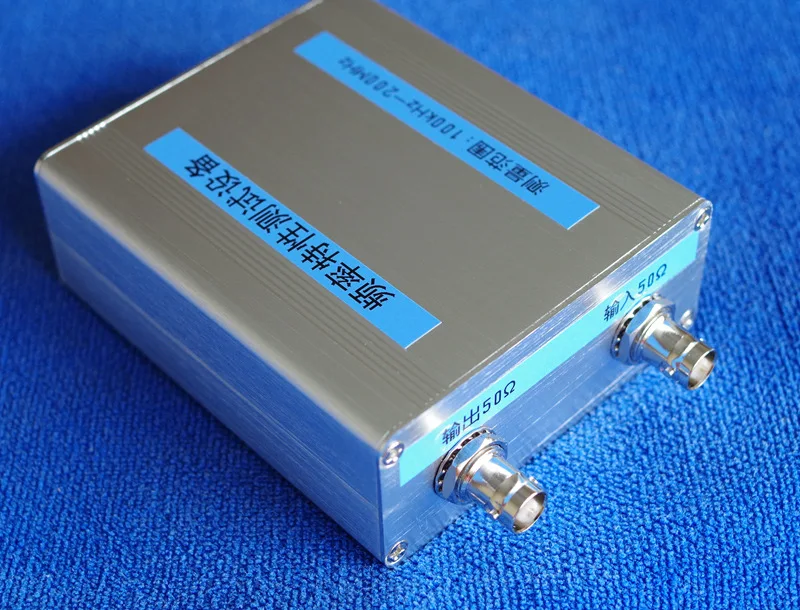

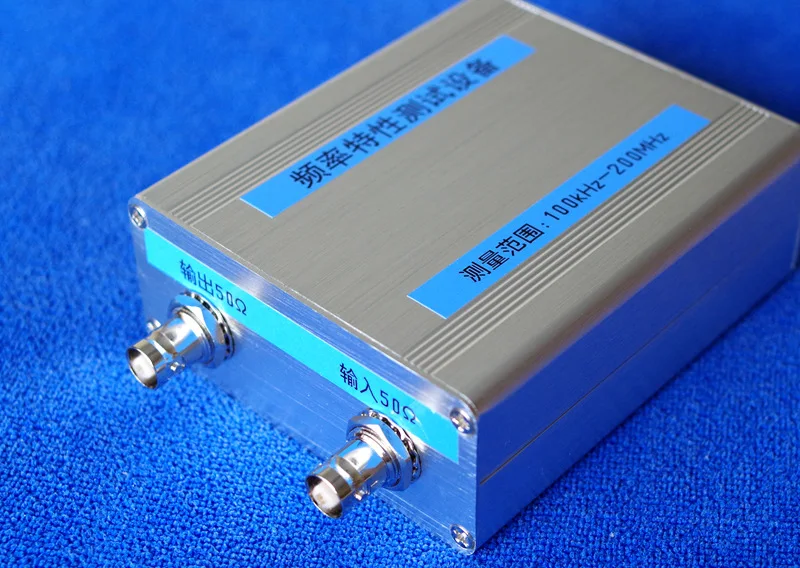

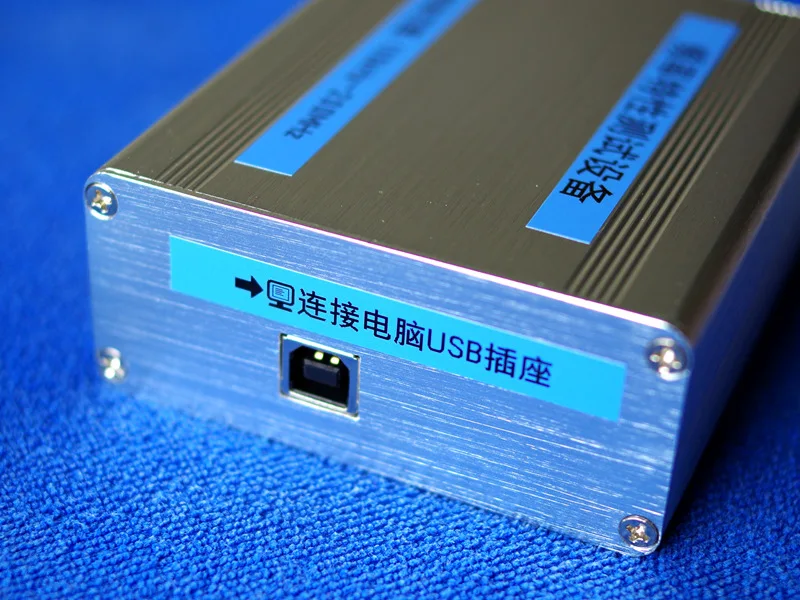

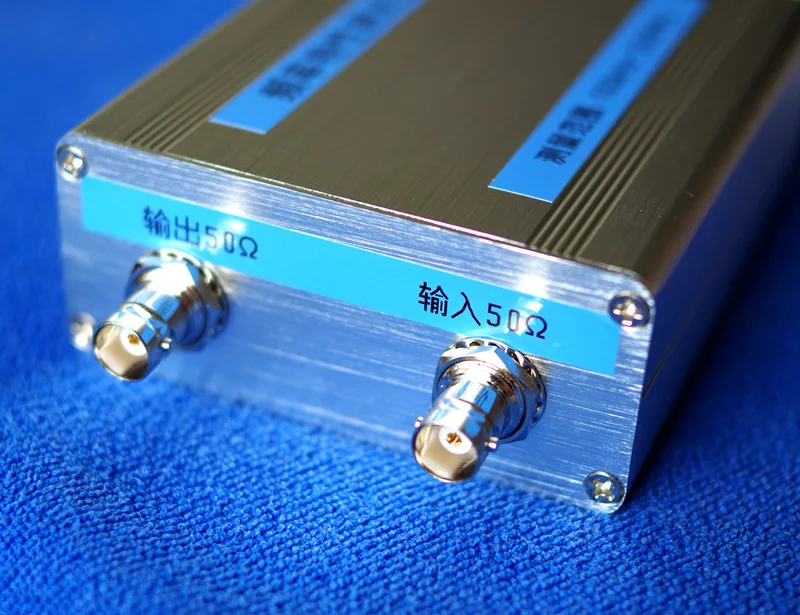

9. Материалы, используемые в NWT-200 годуВ NWT-200 используется утолщенный алюминиевый корпус, цельномедные гнезда bnc и двусторонние печатные платы военного класса.

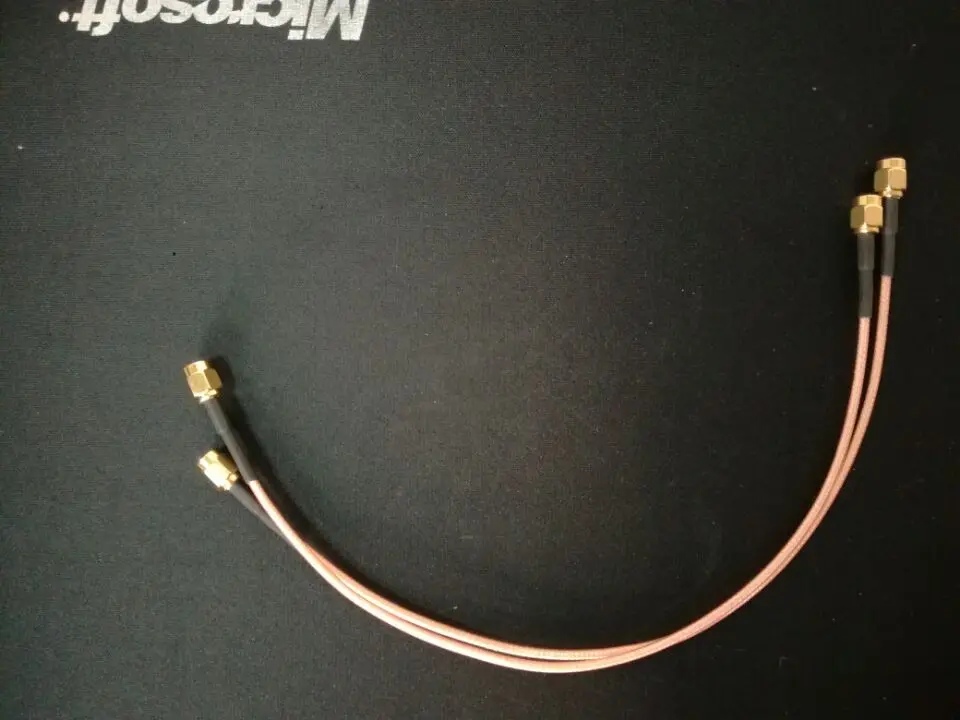

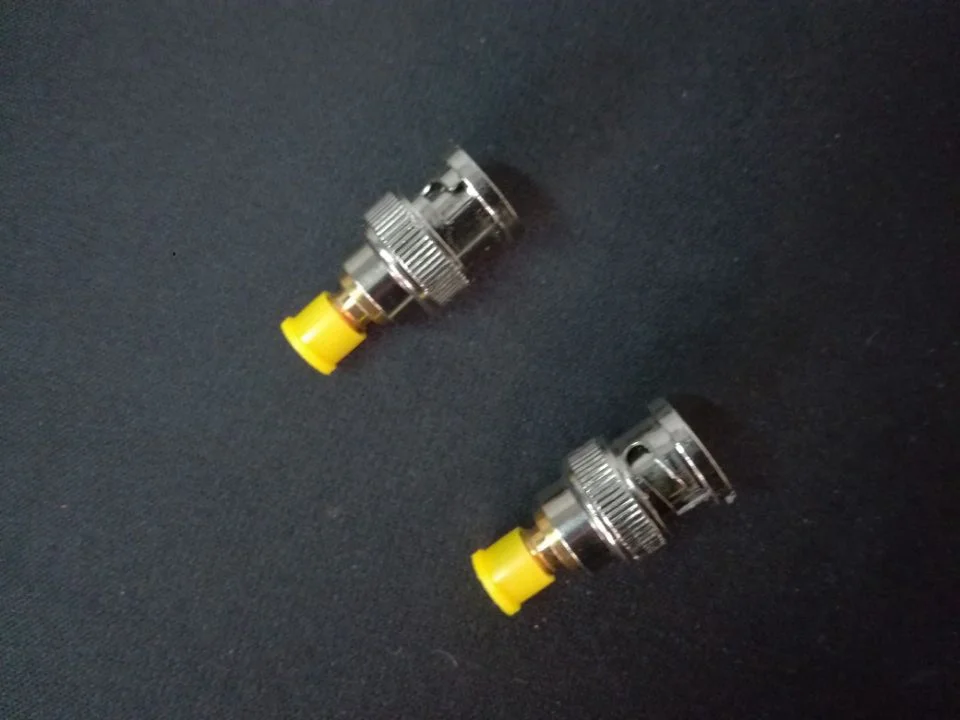

10. Аксессуары NWT-200Один USB-кабель с двойным магнитным кольцом, два штекера BNC-SMA и два двусторонних кабеля SMA.

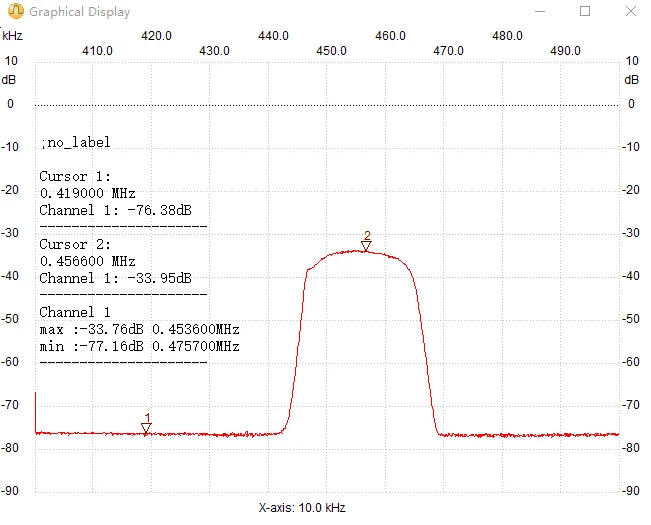

455 кГц керамический фильтр амплитудно-частотная кривая

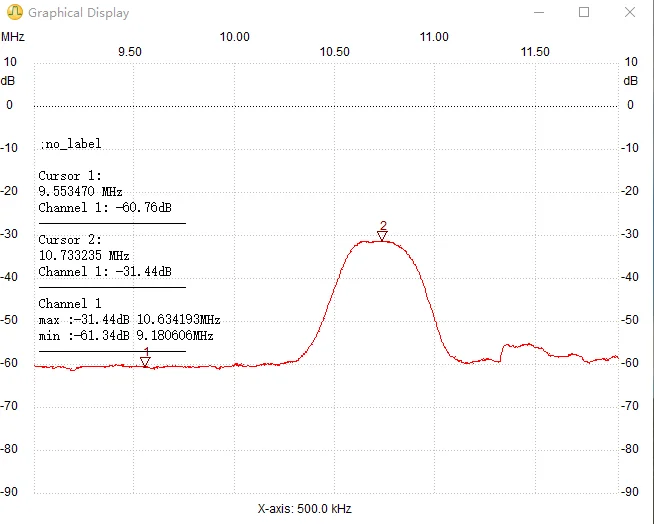

10,7 МГц керамический фильтр амплитудно-частотная кривая

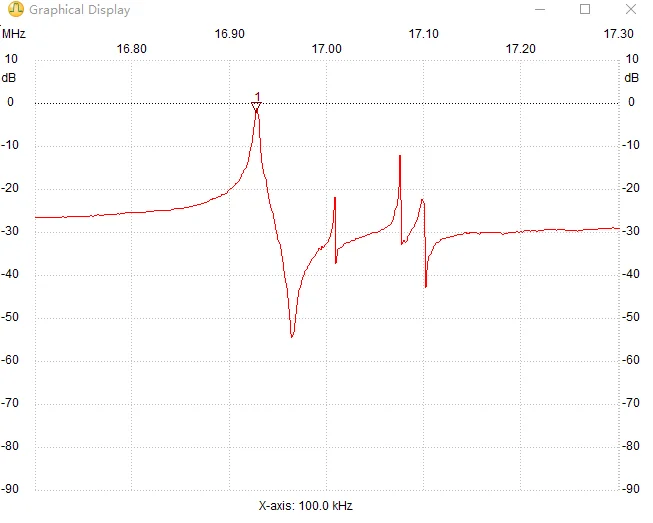

Кривая измерения кварцевого генератора 16,934 МГц

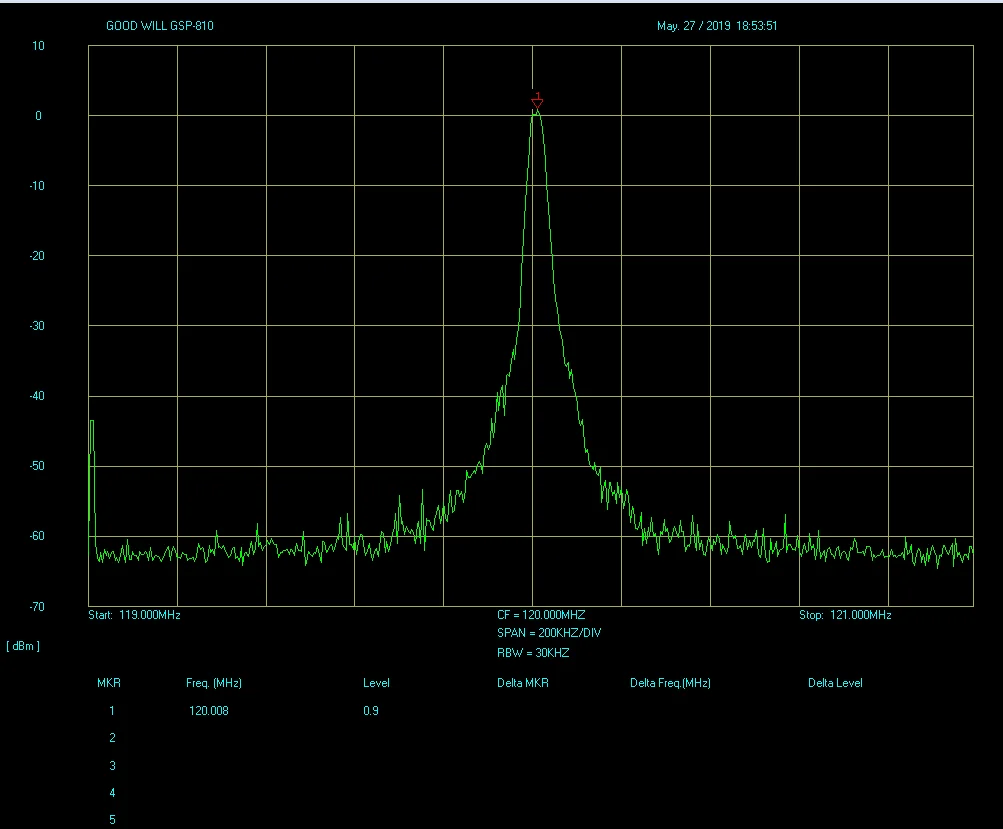

120 МГц синусоидальный сигнал, выходной спектр

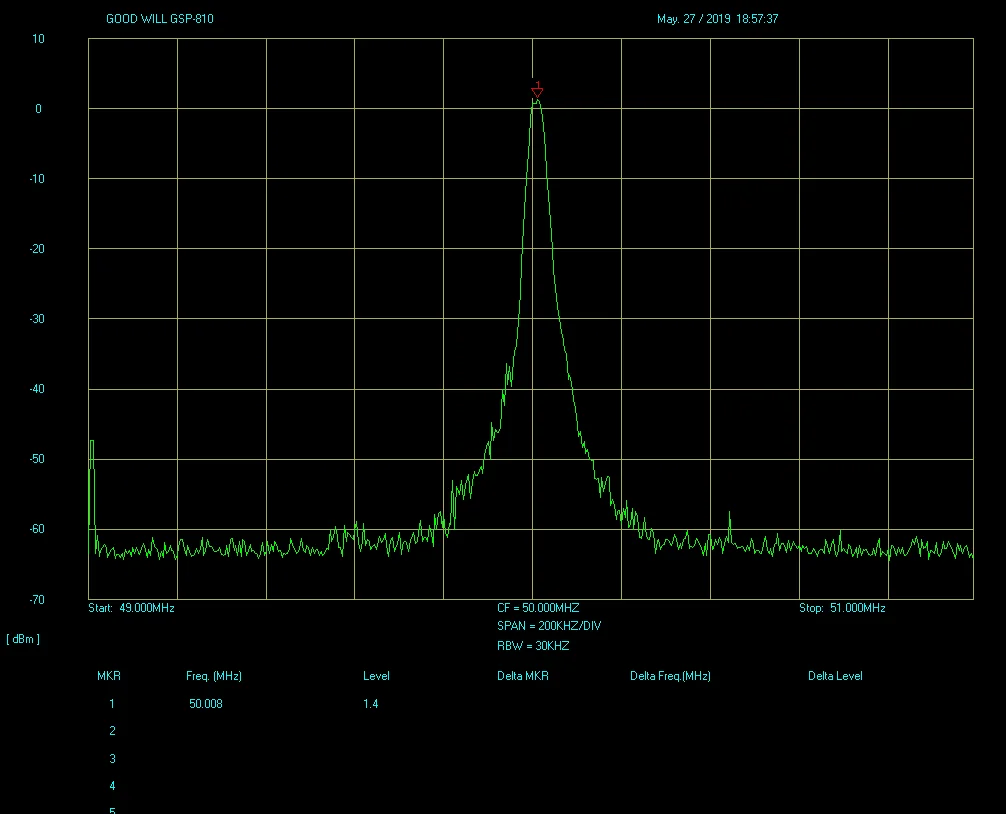

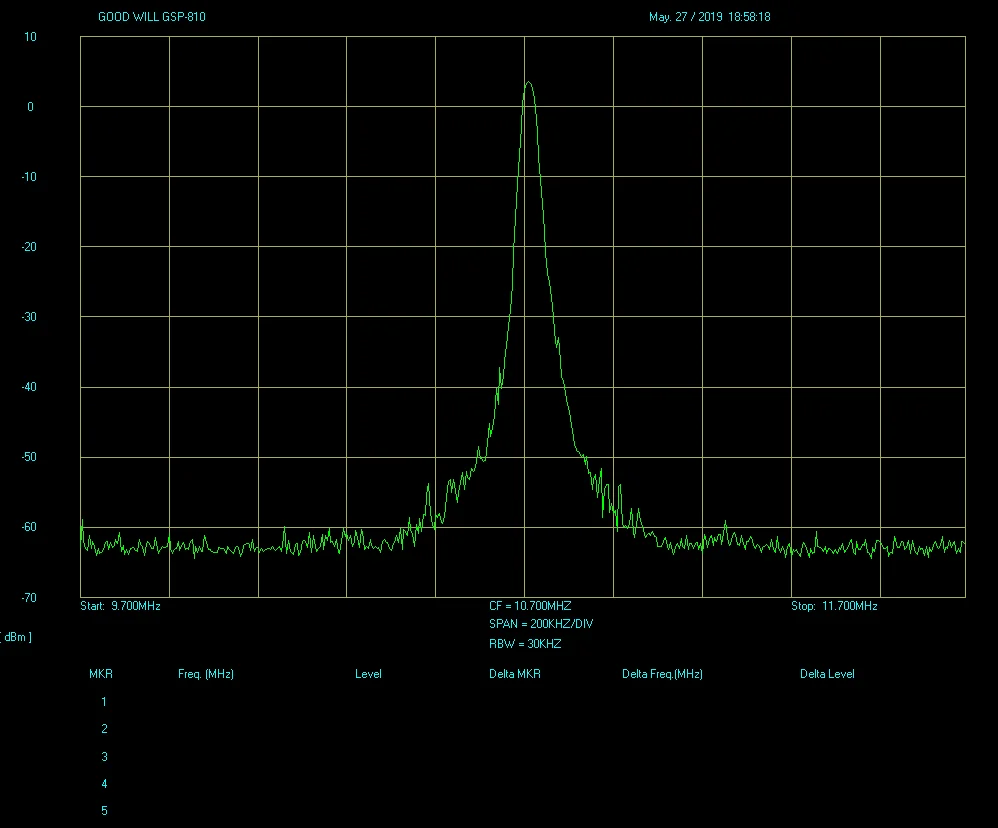

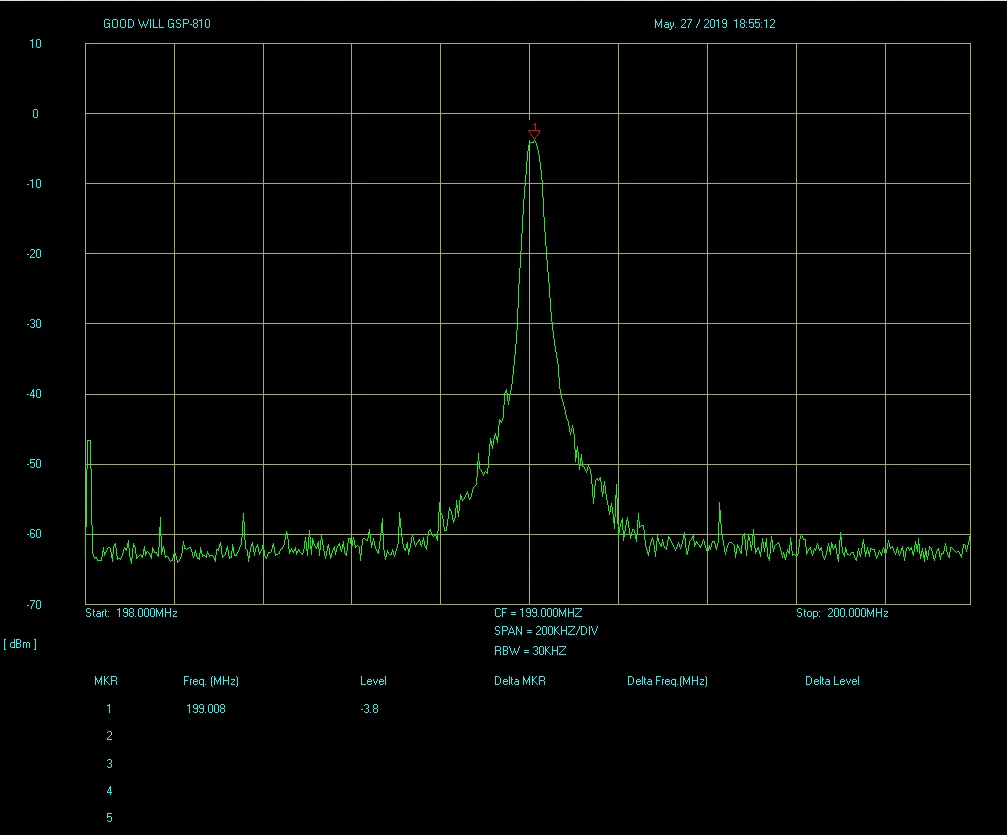

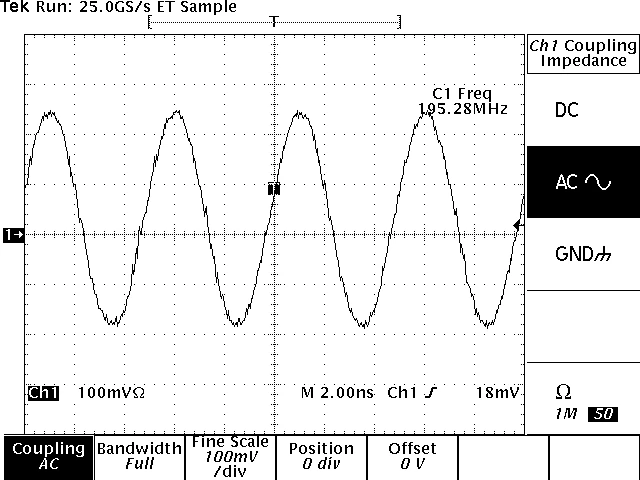

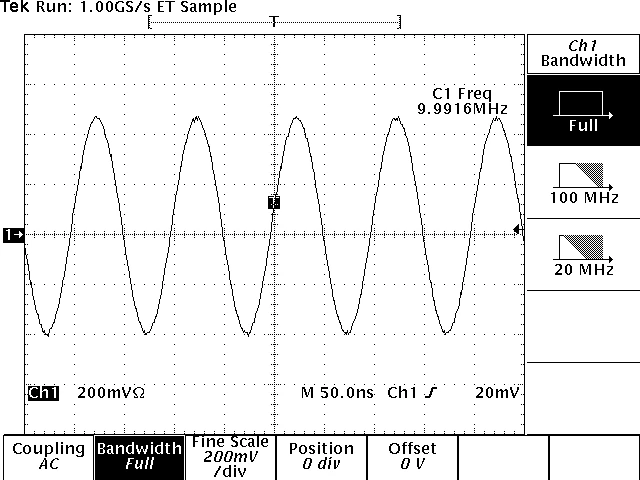

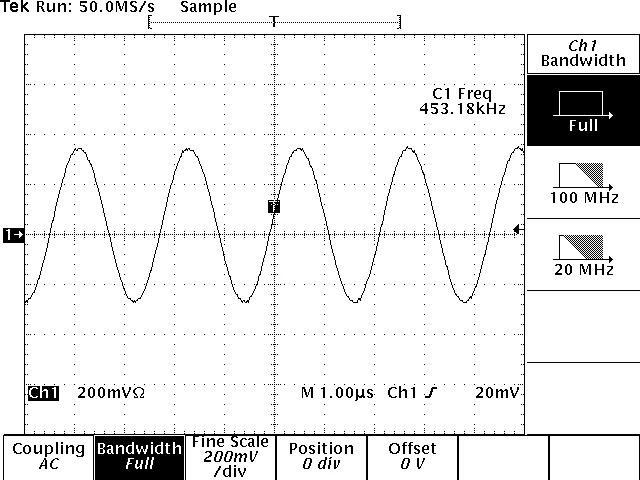

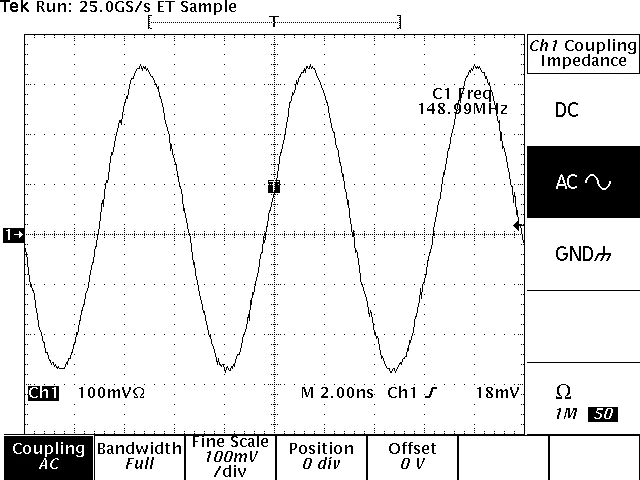

Выходной спектр сигнала синусоидальной волны 199 МГц, 50 МГц и 10,7 МГц
