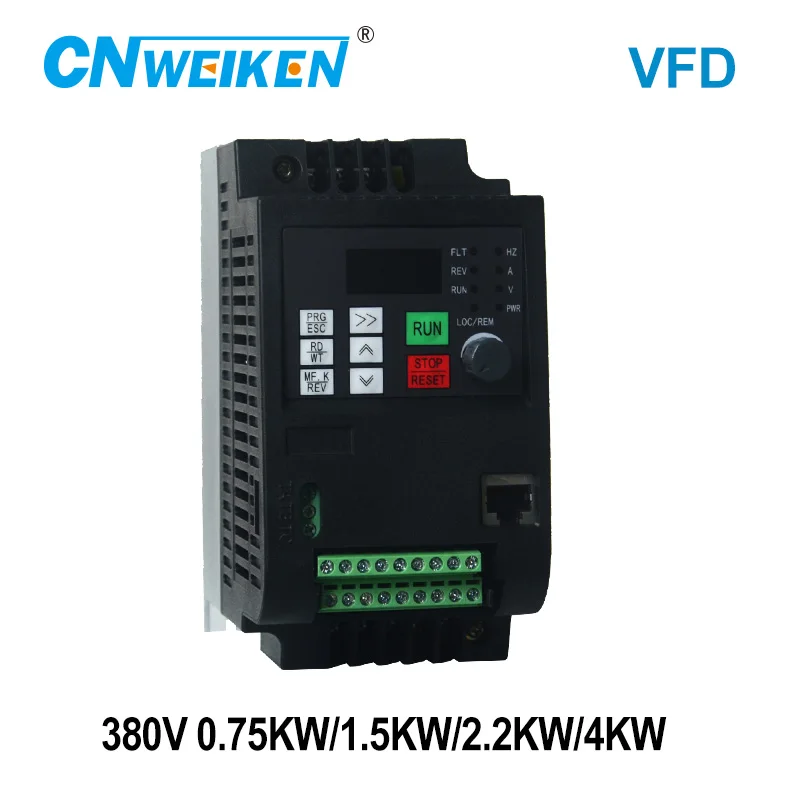

Частотный преобразователь для двигателя vfd 0,75 кВт, 1,5 кВт2,2 кВт4 кВт, 3-фазный вход и три выходных сигнала 50 Гц60 Гц, привод переменного тока

Тип Таблица выбора 380V/0.75KW 380V/1.5KW 380V/2.2KW 380V/4KW Модель NO. WK600-0007-M3TB WK600-0015-M3TB WK600-0022-M3TB WK600-0040-M4TB Вход напряжения Трехфазный 380V ± 10% 50 Гц/60 Гц Выход напряжения Трехфазный 0-380 в 0-500 Гц Мощность 0.75KW/1HP 1.5KW/2HP 2.2KW/3HP 4KW/5HP Номинальный ток 2.5A 3.7A 5A 8.5A Размер формы (мм) 160*80*135 160*80*135 160*80*135 160*80*145 Размер упаковки (мм) 220*150*130 Вес 1,2 кг 1,2 кг 1,2 кг 1,25 кг



Инструкции по выбору типа:

1. Пожалуйста, внимательно ознакомьтесь с инструкциями по изделию, выберите тип в соответствии с той функцией и мощностью, которая вам нужна, и избегайте повреждения, вызванного неправильной проводкой.



2.Этот преобразователь частоты не поддерживает однофазную регулировку скорости двигателя с емкостью.



3. Регулировка скорости трехфазных двигателей переменного тока с шестью или более степенями. Пожалуйста, купите конвертер с более высокой мощностью, чем двигатель.



4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

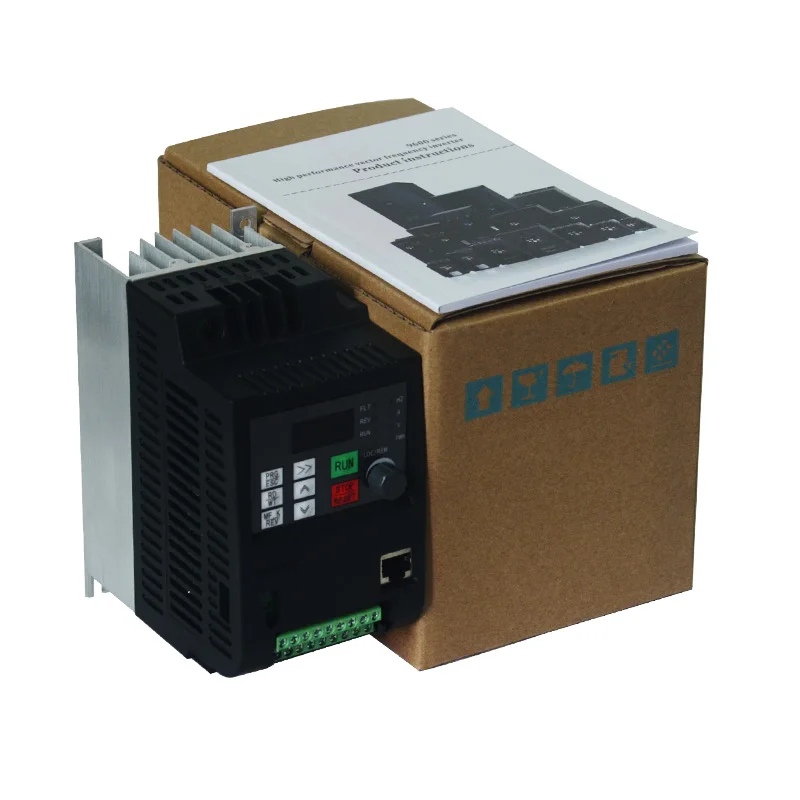

Упаковочный лист

Комплект поставки:



Машина * 1, обтекаемая Версия руководства по продукту * 1 (включая гарантийный талон), удлинитель * 1 (ввод клавиатуры, необходимо приобретать отдельно), сертификат качества продукта * 1



Дополнительное Примечание:

A.Если вам нужна детальная Версия руководства по эксплуатации, вы можете связаться с нами, чтобы отправить его вам бесплатно.



B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства продукта.

Рекомендуемые аксессуары

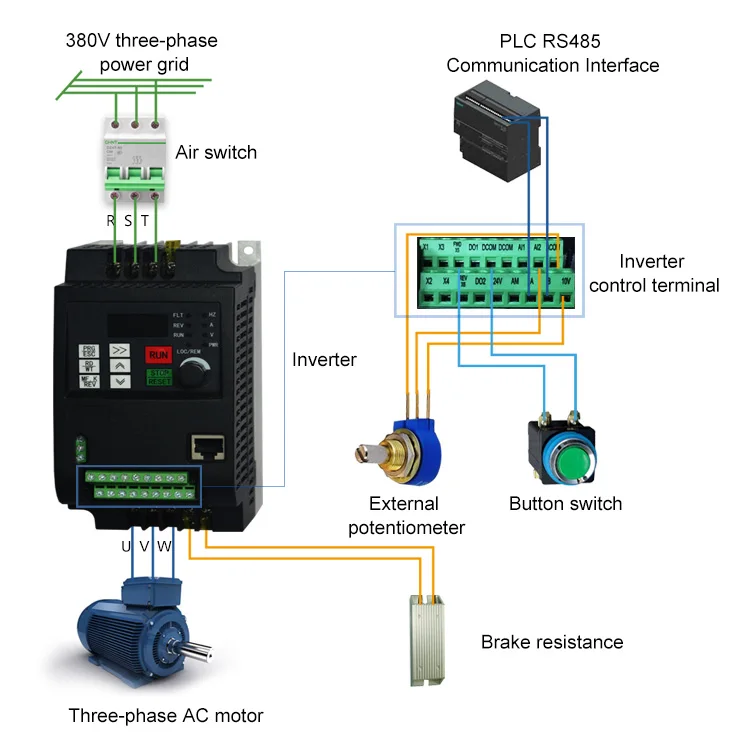

Схема подключения

R, S, T входные терминалы трехфазного источника питания преобразователя частоты.

U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B являются соединительными клеммами сопротивления тормозу.

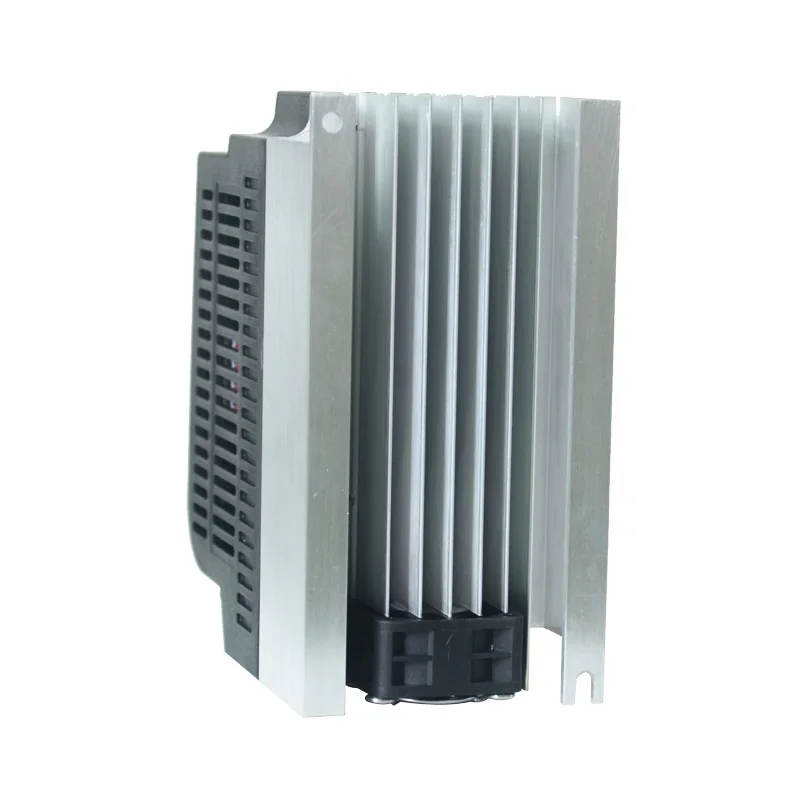

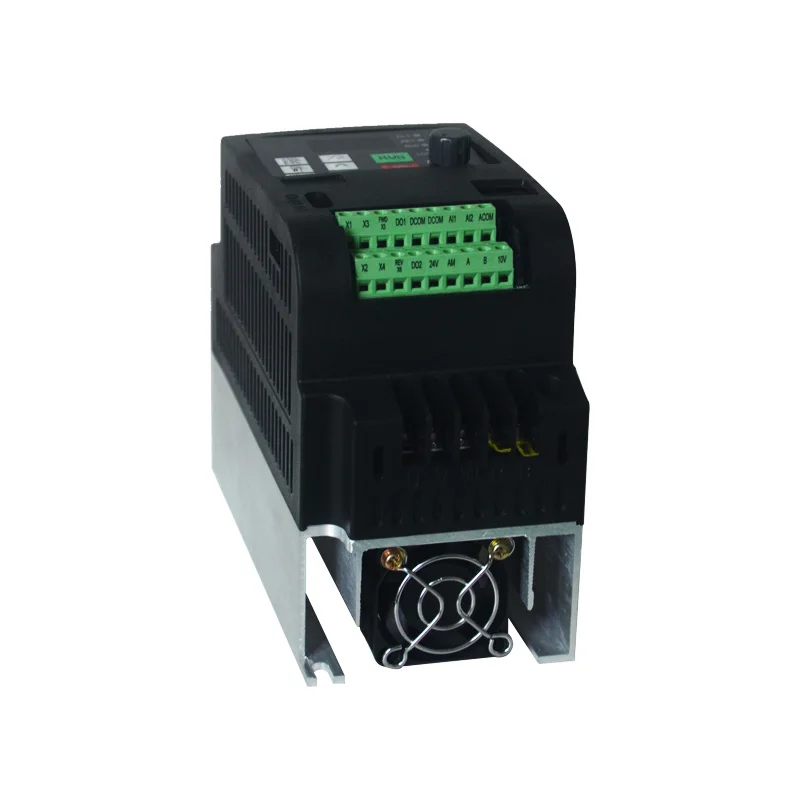

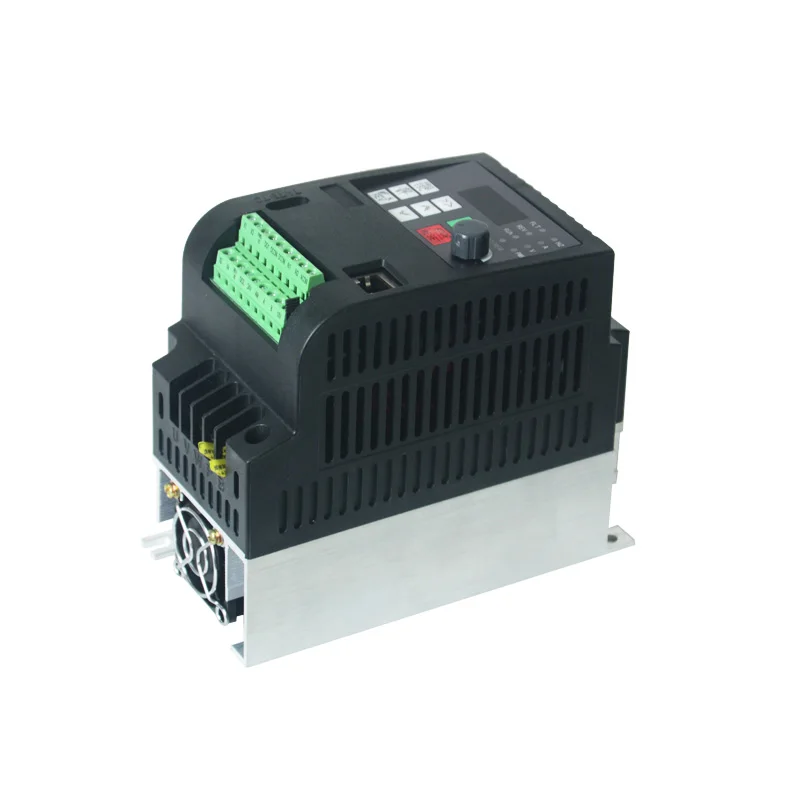

Детали наших продуктов

Наш продукт технологии

Предмет Описание продукта: Стандартный функции Максимальная частота Управление вектором: 0-500 Гц V/F контроль: 0-500 Гц Несущая частота 1-16 кГц Частота несущей машины автоматически настраивается на основе функций нагрузки. Вход разрешением частоты Цифровая настройка: 0,01 Гц Аналоговая Настройка: макс. частота x 0.025% Управление режим Без датчика управления вектором (SVC) Контроль частоты (в/Ф) Пусковой крутящий момент 0,25 Гц/150% (SVC) Скорость диапазон 1:200 (SVC) Скорость стабильность точности ± 0.5% (SVC) Контроль крутящего момента точности ± 5% для 10 Гц выше (SVC) Вращения крутящего момента Индивидуальные boost 0,1% до 30,0% Кривая V/F Прямая Кривая V/F, многоточечная Кривая V/F, квадратная Кривая V/F, полное раздельное V/F; Половина в/Ф разделения Пандус режим Прямая линия пандус s-линия рампы Четыре отдельных настройки времени ускорения/замедления в диапазоне от 0 С до 6500 с. DC впрыска торможения DC впрыска торможения частота: 0 Гц до макс. Частота постоянного тока инъекций торможения активного время: 0,0 s до 36,0 s. Текущий уровень торможения при впрыске постоянного тока: от 0% до 100%. Чехол-повязка на Бег Частотный диапазон пробежки Бег: 0,00 до 50,00 Гц Ускорение/торможение во время пробежки Бег: 0,0 s до 6500,0 s Встроенное устройство с несколькими заданными скоростями Система обеспечивает до 16 скоростей, используя простую функцию ПЛК или используя Цифровые входные сигналы. Бортовой PID Система использует функцию пропорционального alegral-производного (PID) в замкнутом цикле управления. Автоматическая регулировка напряжения (AVR) Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сети изменяется через допустимый диапазон. Контроль перенапряжения и перегрузки по току Система автоматически определяет выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки. Ограничение крутящего момента и контроль Система автоматически определяет крутящий момент, чтобы предотвратить частые перегрузки по току во время работы. Индивидуализированные функции Мощность dip ездить-through Отзывы о нагрузке, энергия компенсирует любое уменьшение напряжения, позволяя приводу продолжать функционировать в течение короткого времени во время отключения питания. Защита от перегрузки по току быстро предупреждения Функция помогает избежать частых перегрузки по току. Виртуальный ввод/вывода Пять групп виртуальных цифровых входов/выходов (X /DO) поддерживают простое логическое управление. Газораспределения Диапазон времени: 0,0 до 6500,0 минут Двойной переключатель двигателя Привод имеет две группы параметров двигателя и может управлять до двух двигателей. Несколько field шины Диск поддерживает четыре полевых автобуса: Modbus-RTU, PROFIBUS-DP, CANlink, CANopen RUN Команда источник Позволяет использовать различные методы переключения между источниками команд: Операционная панель (клавиатура и дисплей), терминал управления I/O Последовательной связи Основная частота, ссылка, Настройка канала Поддерживает до 10 каналов настройки частоты и позволяет использовать различные методы переключения между каналами настройки частоты: Цифровая установка Аналоговая ссылка на напряжение, аналоговый ток, ссылка на импульсы, связь Вспомогательный канал настройки частоты Поддерживает до 10 дополнительных частотных источников, а также позволяет тонкой настройке вспомогательной частоты и подсчета основной и вспомогательной частоты. Вход терминалы Стандартный: Шесть цифровых входов (X), один из которых поддерживает высокоскоростные импульсные входы до 100 кГц. Два аналоговых входа (AI), один из которых поддерживает только вход 0 to10 в, а другой поддерживает ток от 0 до 10 в и от 4 до 20 мА. Выход терминалы Стандартный: Одна высокоскоростная импульсная Выходная клемма (открытый коллектор) для сигнала прямоугольной волны, выходная мощность в частотном диапазоне от 0 до 100 кГц Терминал с одним цифровым выходом (DO), терминал с одним релейным выходом Терминал с одним аналоговым выходом (AM), который поддерживает либо ток на выходе в диапазоне от 4 до 20 мА, либо выход напряжения в диапазоне от 0 до 10 В. Блокировка ключа и выбор функций Ключи на панели управления могут быть заблокированы или закрыты в электронном виде, чтобы предотвратить случайную работу. Диапазон некоторых функций может быть ограничен допустимым диапазоном, чтобы предотвратить неправильные настройки. Защита Фазы функция анти-потеря Защита от потери входной фазы Защита от потери на выходе Мгновенная защита от избыточной силы тока Стоп, когда 200% от номинального тока выхода превышено Защита от перенапряжения Стоп, когда напряжение в шинах постоянного тока выше 800 в Защита от недостаточного напряжения Остановите, когда напряжение в шинах постоянного тока ниже 350 в Защита от перегрева Защита, вызванная перегревом моста привода переменного тока. Защита от перегрузки Остановите после работы на 150% от номинального тока в течение 60 секунд Защита от избыточной силы тока Остановки в тех случаях, когда 2,0 раз номинального тока привод переменного тока превышено. Торможения защиты Защита от перегрузки блока торможения Защита от короткого замыкания, Тормозной резистор Защита от короткого замыкания Выходная фаза-фаза, защита от короткого замыкания Защита от короткого замыкания, Выходная фаза-заземление Защита окружающей среды Установка расположение Установите привод переменного тока, где он находится в помещении, и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, пара, попадания воды или любой другой жидкости и соли. Высота над уровнем моря Ниже 1000 м Если высота над уровнем моря превышает 1000 м, снимите скорость работы в соответствии с разделом 1,5. Макс. 3000 м для требования к LVD. Управление температуры От-10 ℃ до + 50 ℃ Если температура окружающей среды не находится в этом диапазоне, снимите скорость работы в соответствии с разделом 1,5. Температура хранения От-20 ℃ до + 60 ℃ Влажность Менее 95% RH без конденсатора. Вибрация Меньше, чем 5,9 m/s2 (0,6 г). Степень загрязнения окружающей среды PD2 Категория перенапряжения Запаса III
