VFD инвертор 220 кВт220 кВтЧастотный преобразователь 1ph в вход и в выход однофазный двигатель контроль скорости VFD преобразователь

Инструкции по выбору типа:

1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.

2. Однофазный выбор двигателя должен быть увеличен на один уровень, однофазный двигатель 0,75 кВт, пожалуйста, выберите инвертор 1,5 кВт

3. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель.

4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

Дополнительное Примечание:

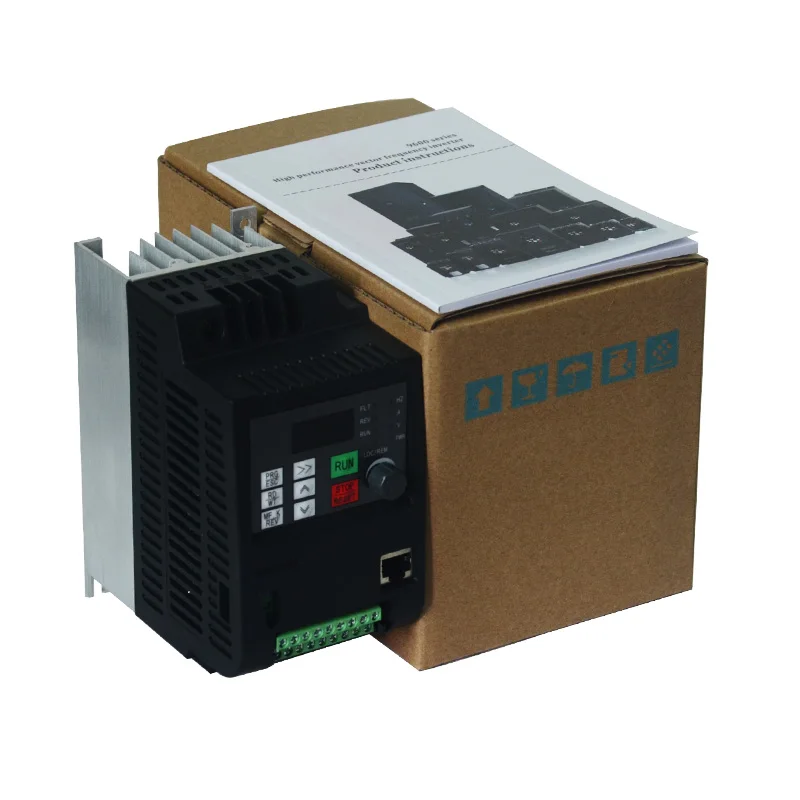

А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.

B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

Таблица выбора типа

220V/0.75KW

220V/1.5KW

220V/2.2KW

Номер модели

WK600D-0007-MIT

WK600D-0015-MIT

WK600D-0022-MIT

Входное напряжение

Однофазный 220V ± 10% 50 Гц/60 Гц

Выходное напряжение

Однофазный 220 В или трехфазный 0-220 в 0-500 Гц

Мощность

0.75 кВт/1 л.с.

1.5 кВт/2 л.с.

2.2 кВт/3 л.с.

Номинальный ток

4A

7А

10A

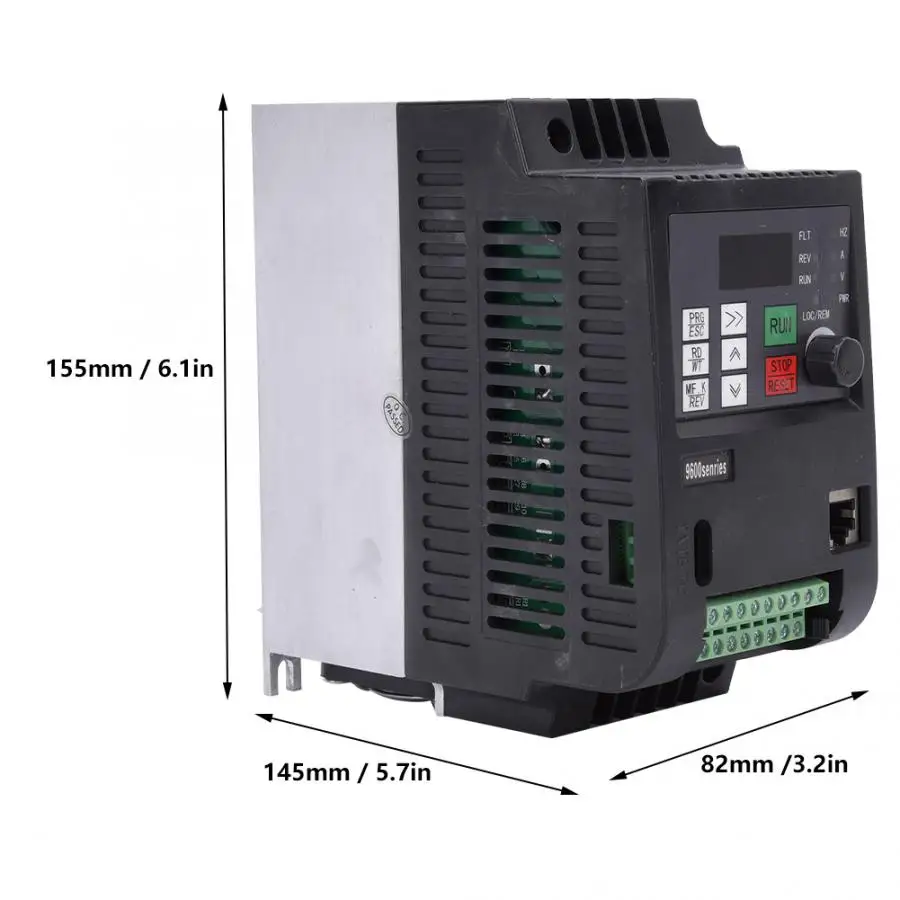

Размер формы (мм)

155*82*135

Размер упаковки (мм)

220*150*130

Вес

1,2 кг

Таблица выбора типа

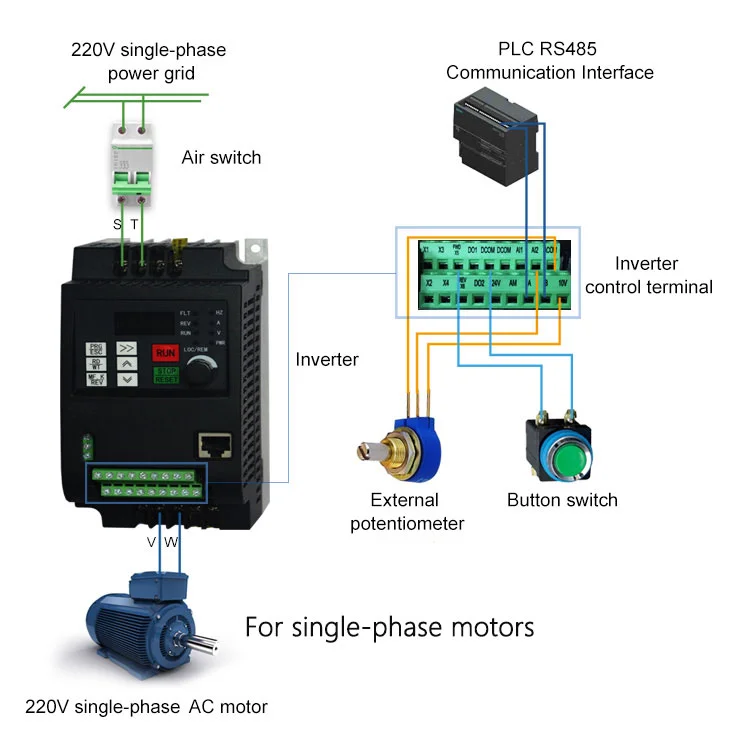

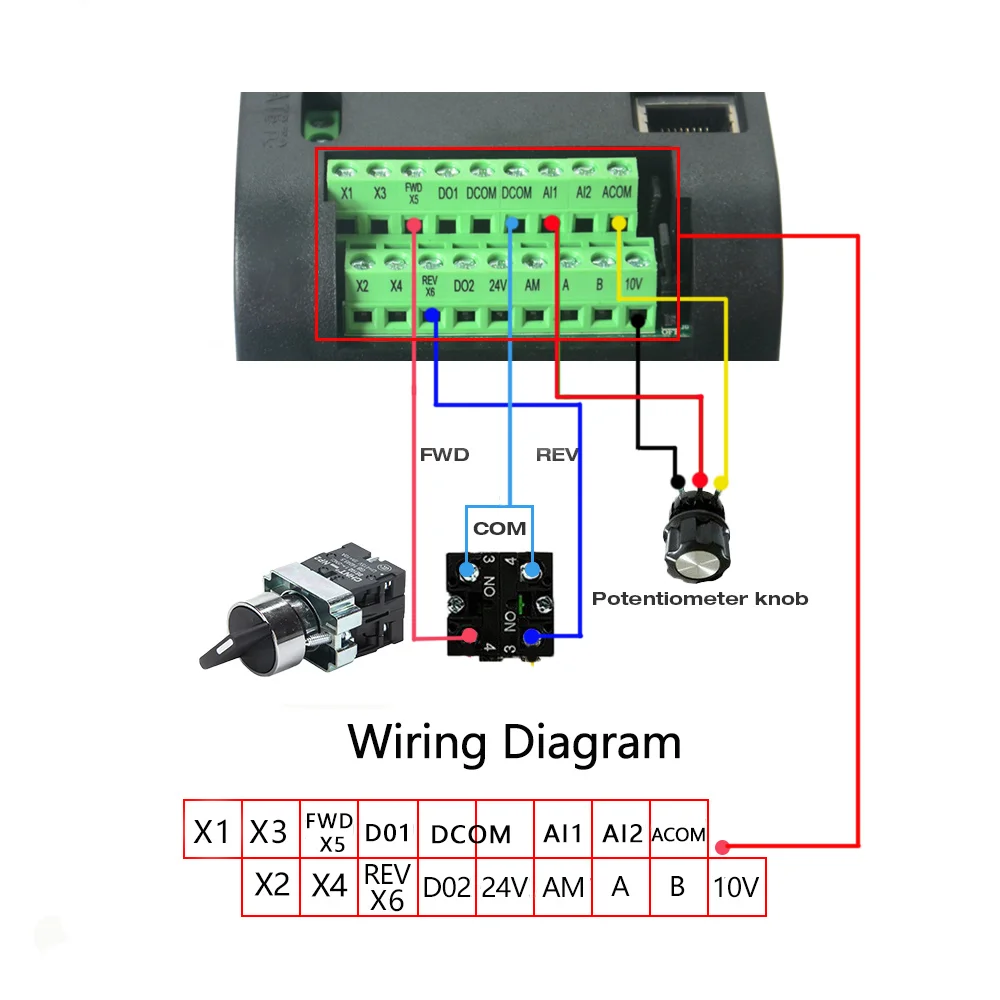

Схема проводки

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты однофазного источника питания, подключенного к S, T).

U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель

(Однофазный выход двигателя подключен к V W).

P и PB являются соединительными клеммами тормозного сопротивления. Если вам нужно использовать функцию тормоза, пожалуйста, укажите при заказе

Подробная информация о наших продуктах

Наша технология продукции

Стандартные функции

Максимальная частота

• Векторное управление: 0-500 Гц

Несущая частота

0,5-16 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 ГцАналоговая Настройка: Максимальная частота x 0.025%

Режим управления

• Бесконтактный Векторный контроль потока (SFVC)• Контроль напряжения/частоты (V/F)

Крутящий момент запуска

Тип G: 0,5 Гц/150% (упсцп);

Диапазон скорости

1:100 (SFVC)

Точность стабильности скорости

± 0.5% (SFVC)

Точность управления крутящим моментом

± 5%

Стандартные функции

Емкость перегрузки

Тип G: 60s для 150% номинального тока, 3s для 180% номинального тока

Увеличение крутящего момента

• Фиксированное увеличение• Подгонянный boost 0.1%-30.0%

Кривая V/F

• Прямая Кривая V/F• Многоточечная Кривая V/F• N-батарея V/F кривой (1,2, высокая мощность, с 1,4, высокая мощность, с 1,6, высокая мощность, с 1,8, высокая мощность, с квадратной формы)

Разделение V/F

Два типа: полное разделение; Половинное разделение

Режим пандуса

• Прямой пандус• Пандус s-образной кривойЧетыре группы ускорения/замедления с диапазоном 0,0-6500,0 s

Торможение постоянного тока

Торможение постоянного тока Частота: 0,00 Гц Максимальная частотаВремя торможения: 0,0-36,0 sЗначение тока торможения: 0.0%-100.0%

Управление пробежкой

Диапазон частот: 0,00-50,00 ГцJOG Ускорение/замедление время: 0,0-6500,0 s

Встроенные несколько предустановленных скоростей

Он реализует до 16 скоростей через простую функцию PLC или комбинацию X терминальных состояний.

Бортовой PID

Он легко реализует контролируемую процессом замкнутую систему управления.

Автоматическое регулирование напряжения (AVR)

Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети.

Контроль перенапряжения/перегрузки по току

Ток и напряжение автоматически ограничиваются во время работы, чтобы избежать частого отключения из-за перенапряжения/перегрузки по току.

Ограничение и контроль крутящего момента

Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время процесса работы.

Индивидуальные функции

Высокая производительность

Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током.

Мощность dip ездить через

Отзывы о нагрузке энергия компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.

Ограничение быстрого тока

Это помогает избежать частых перегрузки по току неисправностей привода переменного тока.

Виртуальная I/Os

Пять групп виртуальных X/DOs могут осуществлять простое логическое управление.

Контроль времени

Диапазон времени: 0,0-6500,0 минут

Многомоторный переключатель

Четыре двигателя можно переключать через четыре группы параметров двигателя.

Несколько протоколов связи

Поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen.

Запуск

Источник запуска команды

• Рабочая панель• Клеммы управления• Порт последовательной связиВы можете выполнять переключение между этими источниками различными способами.

Источник частоты

В общей сложности 10 частотных источников, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи.Вы можете выполнять переключение между этими источниками различными способами.

Вспомогательный источник частоты

Есть десять вспомогательных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и частотного синтеза.

Входной терминал

Стандарт:6 цифровых входных (X) терминалов, один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 аналоговых входа (AI) терминалов, один из которых поддерживает только вход напряжения 0-10 в, а другой поддерживает Вход напряжения 0-10 В или вход тока 4-20 мА

Выходной терминал

Стандартный1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает 0-100 кГц квадратный волновой сигнал1 цифровой выход (DO) Терминал 3 релейный выходной терминал1 аналоговый выходной (AM) терминал, который поддерживает ток 0-20 мА или выход напряжения 0-10 в

Отображение и эксплуатация на панели управления

Блокировка ключей и выбор функций

Он может частично или полностью заблокировать ключи и определить диапазон функций некоторых клавиш, чтобы предотвратить неисправность.

Режим защиты

Обнаружение короткого замыкания двигателя при включении питания, защита от потери Входной/Выходной фазы, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки

Защита окружающей среды

Место установки

В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капель или соли.

Высота

Менее 1000 м

Температура окружающей среды

-10 ℃ до + 40 ℃ (de-rated, если температура окружающей среды составляет от 40 ℃ до 50 ℃)

Влажность

Менее 95% относительной влажности, без конденсации

Вибрация

Меньше, чем 5,9 m/s2 (0,6 г)

Температура хранения

-20 ℃ до + 60 ℃

IP уровень

IP20

Степень загрязнения

PD2

Система распределения электроэнергии

TN , TT

Обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!

Оплата

А. Пожалуйста, сделайте оплату путем безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.

B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылка. Перед оплатой убедитесь, что ваш адрес в Aliexpress совпадает с вашим адресом доставки. В частности, для российских покупателей необходимо указать полное имя (имя, среднее имя, фамилию). Большое спасибо.

C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов/покупки.

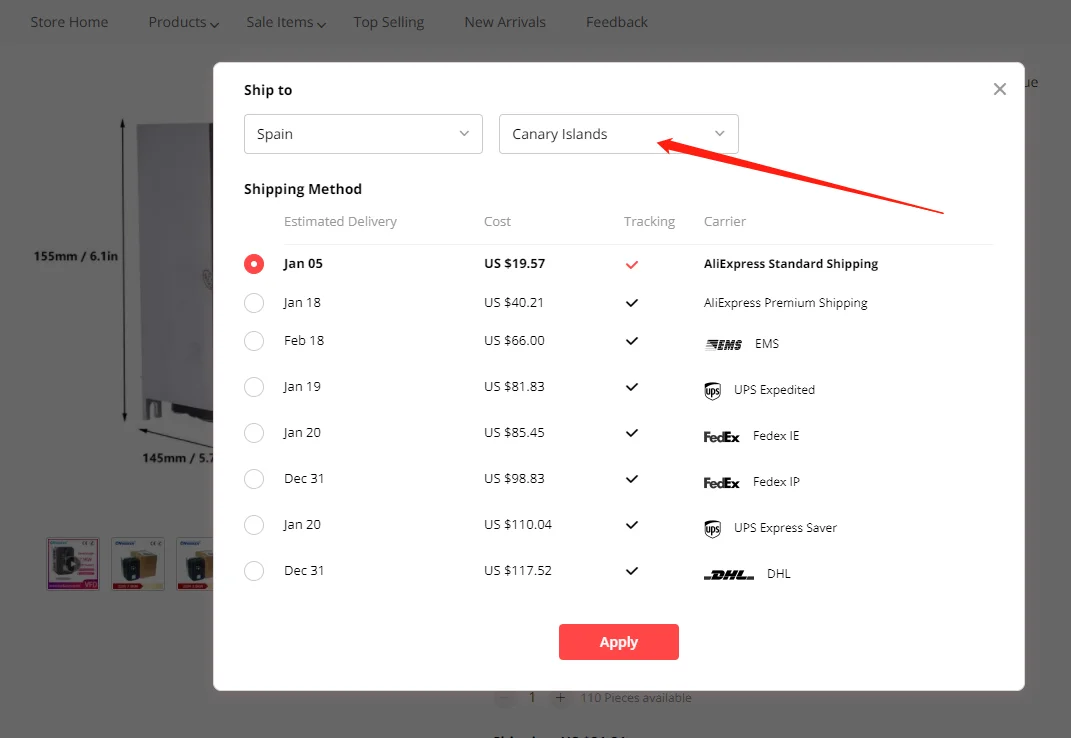

Доставка
