Макетная плата Waveshare OpenH743I-C посылка A, STM32H7

Описание

OpenH743I-C-это разработочная плата STM32, предназначенная дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и основной платы MCUCoreH743I.

OpenH743I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

MCU разъем основной платы:Для легкого подключения CoreH743I

Интерфейс Arduino:Для подключения щитов Arduino

Интерфейс DCMI:Для подключения камеры

8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash

Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32H743I интегрирует USB HS контроллер без какого-либо устройства PHY)

ЖК-интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей, 4,3 дюймов ЖК-дисплей

ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей

Интерфейс SAI1:Для подключения звуковые модули

Интерфейс ICSP:Arduino ICSP

Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.

Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)

Интерфейс Ethernet:Для подключения модулей Ethernet

I2S / I2C интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.

USART1 разъем:USB к UASRT через бортовой конвертер CP2102

Интерфейс QUADSPI:4пр SPI интерфейс (H7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска

Интерфейс SDMMC:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI

Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.

Интерфейс CAN2:Для подключения CAN модулей

Интерфейс CAN1:Для подключения CAN модулей

Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.

MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения

5V DC jack

5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя

Выключатель питания:Питание от 5VDC или USB подключения USART1

CP2102:Конвертер USB в UART

Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы

Джойстик:Пять позиций

Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна

Кнопка сброса

Джемпер USART1

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткие верхние штифты, А4, А5 используются в качестве AD функции

Короткий нижний штифт, А4, А5 используется в качестве функции I2C

Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель

Характеристика:Инструкции по одноцикличному DSP

Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц

Рабочее напряжение:1,62 V-3,6 V

Посылка:LQFP176

Воспоминания:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования)

6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S

4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI

1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM

1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI

2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick

USB 2,0-1 шт. OTG FS

USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)

1x10/100 Ethernet MAC

AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит)

Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP

IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)

STMPS2151STR:Бортовое USB устройство управления питанием

AMS1117-3.3:3,3 V регулятор напряжения

Кристалл 8 м

32,768 K кристалл,Для внутреннего RTC с калибровкой

Кнопка сброса

VBUS светодиодный:Индикатор порта USB

PWR светодиодный:Индикатор питания

Выключатель питания,Питание от 5Vin или USB подключения

Выбор режима загрузки,Для настройки бут0 pin

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Поддержка устройства и/или хоста

Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи

VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку

Короткий Джемпер при использовании USB OTG/HOST

Откройте перемычку для отключения от соответствующего порта ввода/вывода

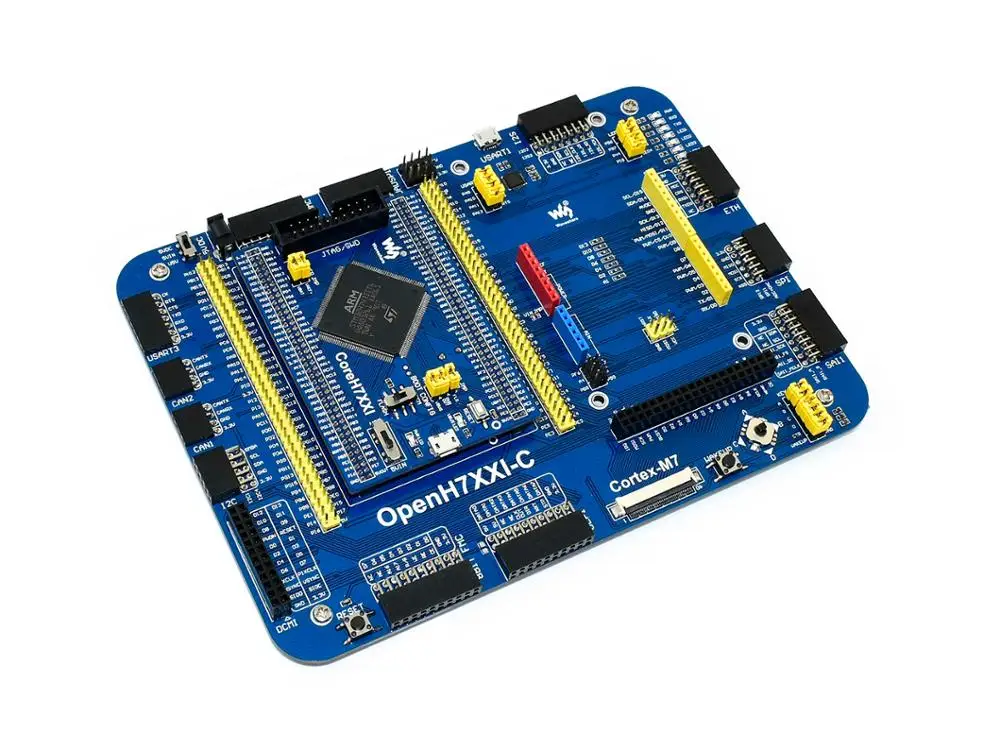

OpenH743I-C макетная плата

OpenH743I-C доска для разработки вид сзади

OpenH743I-C материнская плата

OpenH743I-C материнская плата

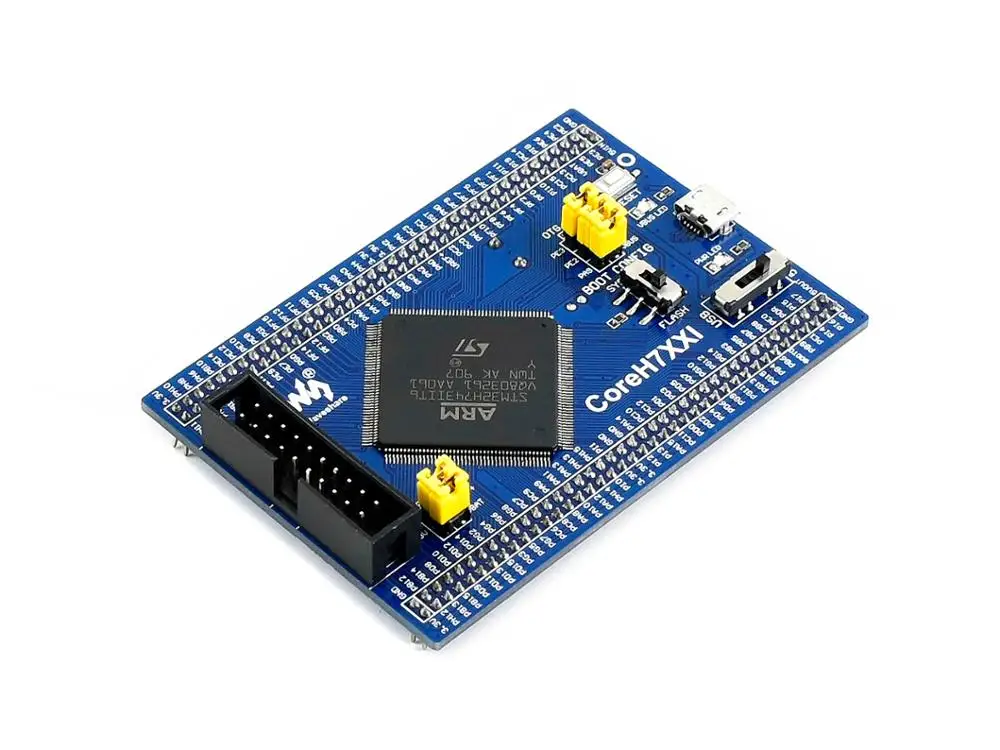

STM32 Cortex-M7 MCU плата

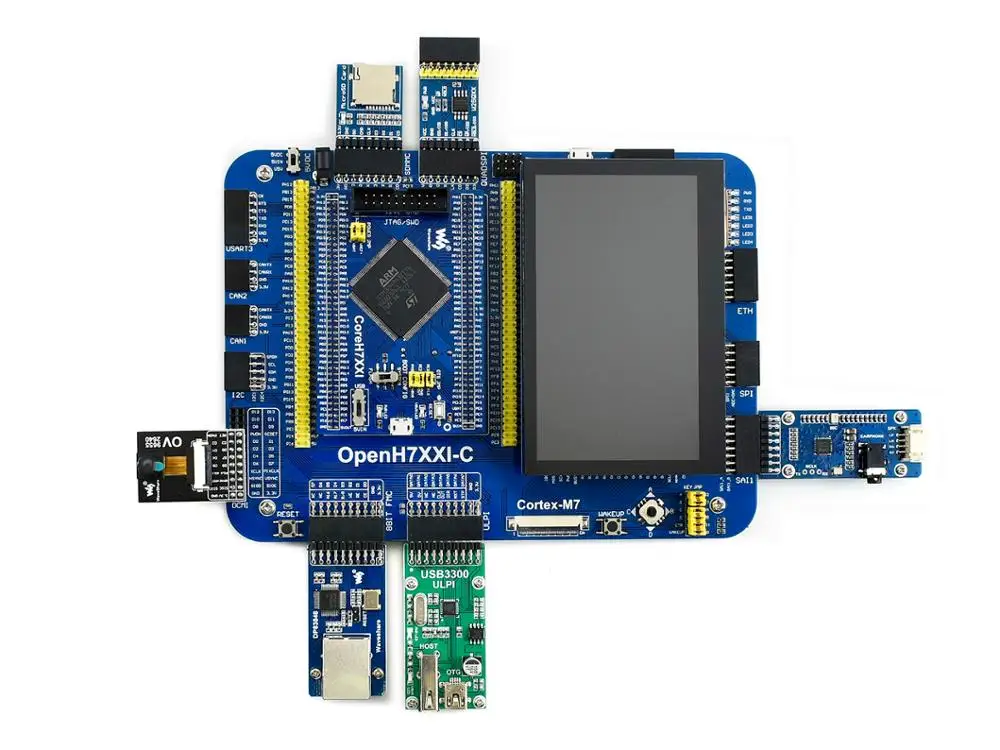

Подключение к различным периферийным устройствам

Подключение к различным периферийным устройствам

Подключение к usb-устройству через кабель конвертера

4,3 inch ЖК emWin demo1

4,3 inch ЖК emWin demo2

4,3 inch ЖК emWin demo3

4,3 inch ЖК emWin demo4

7-дюймовый ЖК-дисплей для emWin demo1

7-дюймовый ЖК-дисплей для emWin demo2

7-дюймовый ЖК-дисплей для emWin demo3

7-дюймовый ЖК-дисплей для emWin demo4

Подключение к USB3300 USB HS плате

Подключение к плате камеры OV2640

Подключение к плата NandFlash

Подключение к плате RS232

Подключение к плате RS485

Подключение к плате CAN

Подключение к 8 кнопкам

Подключение к 5 клавиатуре IO

Подключение к AD клавиатуре

Тестовая плата на AD/DA порт

Подключение к Фрам-доске

Многофункциональный периферийный модуль I2C, подключенный к шине I2C

Подключение к плате для хранения Micro SD

Подключение к плате DataFlash

Подключение к NRF24L01 RF плате

Подключение к плате Ethernet

Подключение к MP3 плате VS1003B

Подключение к аудиоплате

Подключение к плате VGA PS2

Подключение к любой вспомогательной плате, которая вам нужна

Примечание:Модули на фотографиях только для справки.OpenH743I-C не интегрирует функцию отладки, требуется отладчик.

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG

Рис. 2.Коннектор SWD

Схема

Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)

Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)

STM32 технические спецификации

STM32 разработка документов

Вики:Www.waveshare.com/wiki/OpenH743I-C

Посылка

Вес:0,607 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

OpenH743I-C макетная плата x 1

Разъем USB типа A для micro B кабель x 1

Штепсельная Вилка USB типа A для micro B x 1

4-контактный 2 в упаковке x 1

Адаптер питания 5 В x 1

1

2

3

4

5

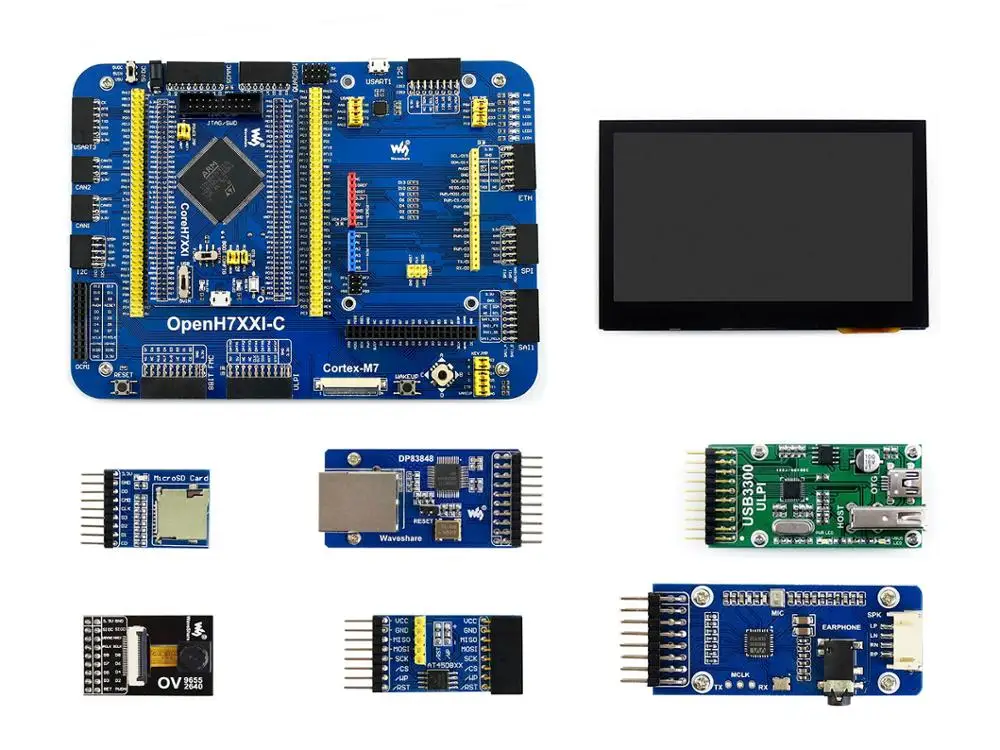

Комплектующие для досок посылка

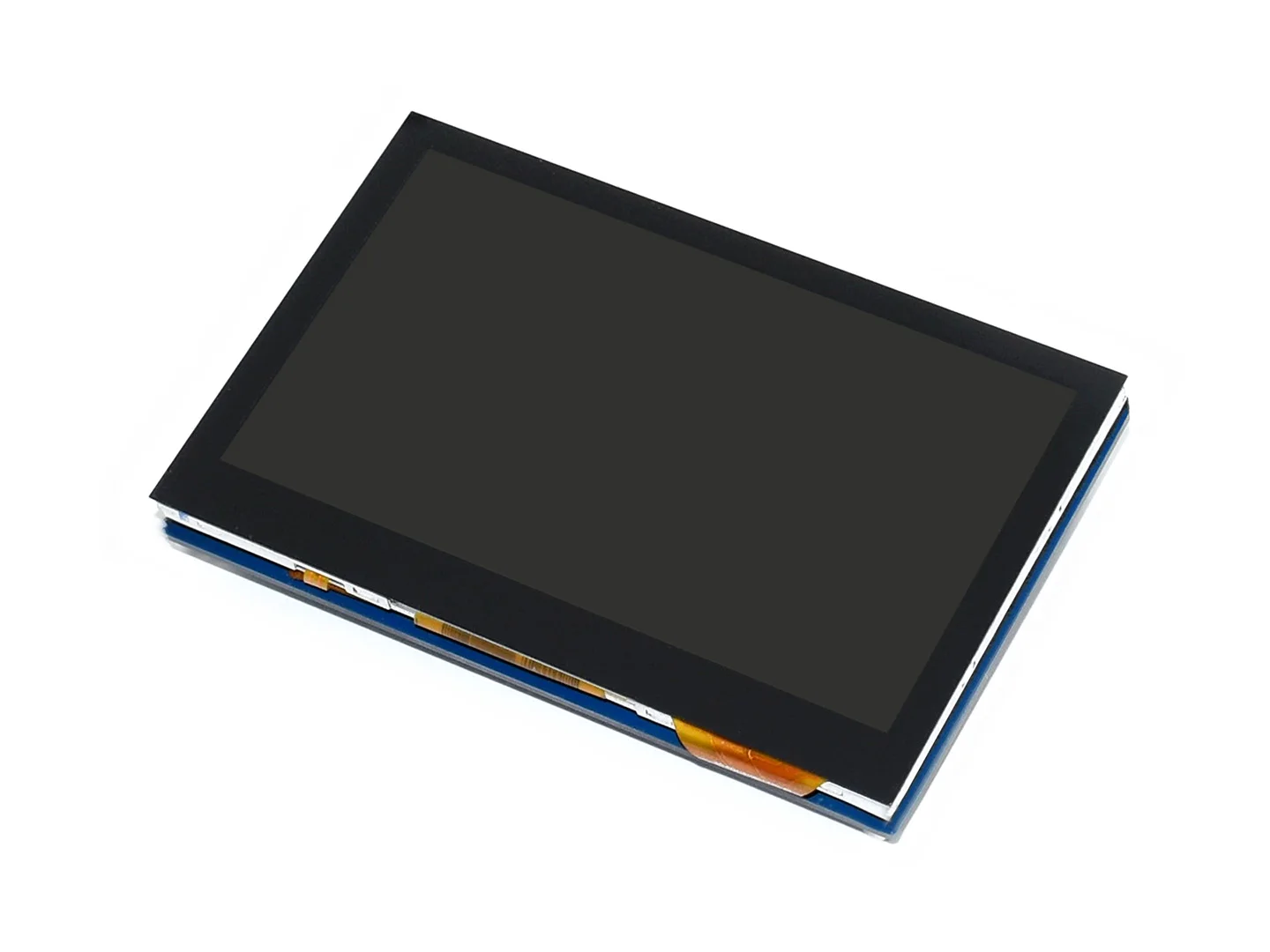

4,3 дюймов емкостный сенсорный экран ЖК-дисплей x 1

DP83848 плата Ethernet x 1

USB3300 USB HS плата x 1

WM8960 аудио Плата x 1

Плата для хранения Micro SD x 1

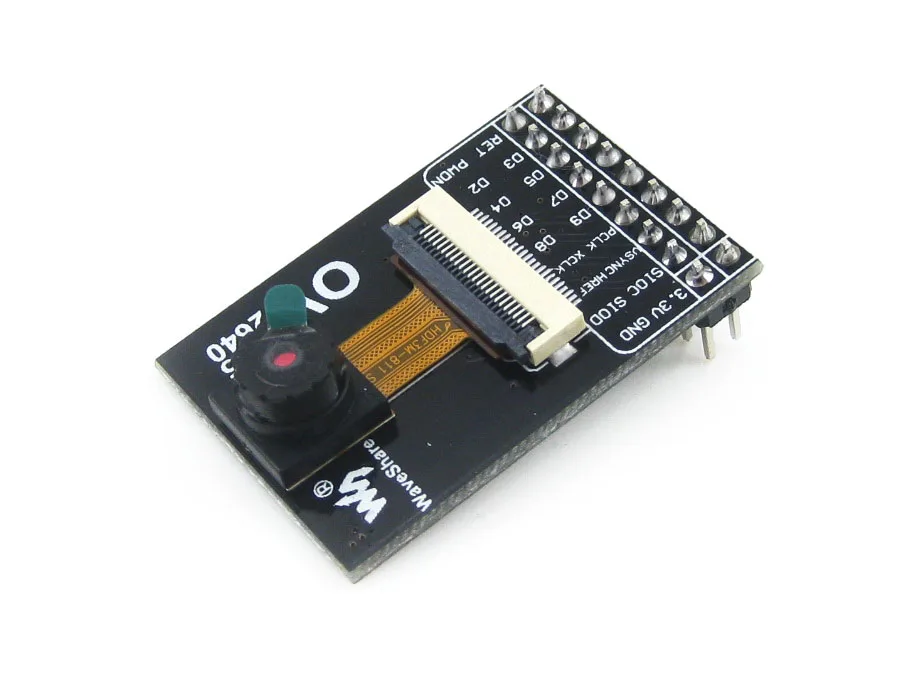

OV2640 плата камеры x 1

W25QXX DataFlash Board x 1

Usb-разъем типа A для мини-кабеля типа B x 1

Штепсельная Вилка USB типа A для мини-кабеля типа B x 1

Кабель Ethernet x 1

40-контактный FFC (противоположной стороне контакт) × 1 шт.

Набор винтов (4 шт.) x 1
