Плата Waveshare STM32 STM32H743IIT6 MCU, полный расширитель ввода-вывода, интерфейс отладки JTAGSWD, версия V

Обзор

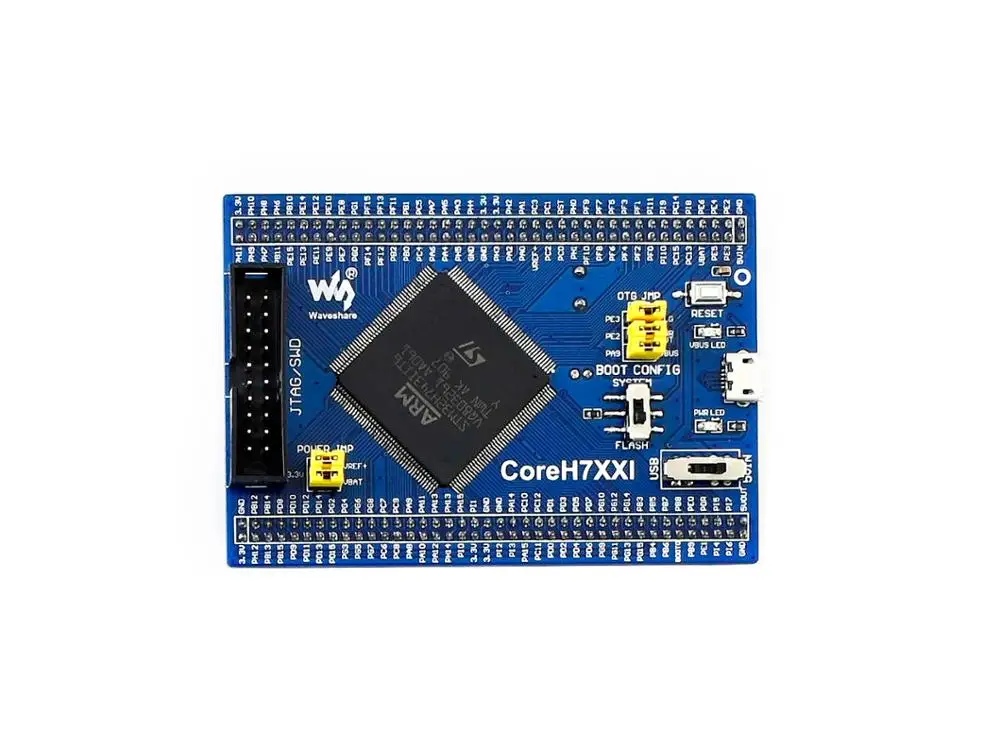

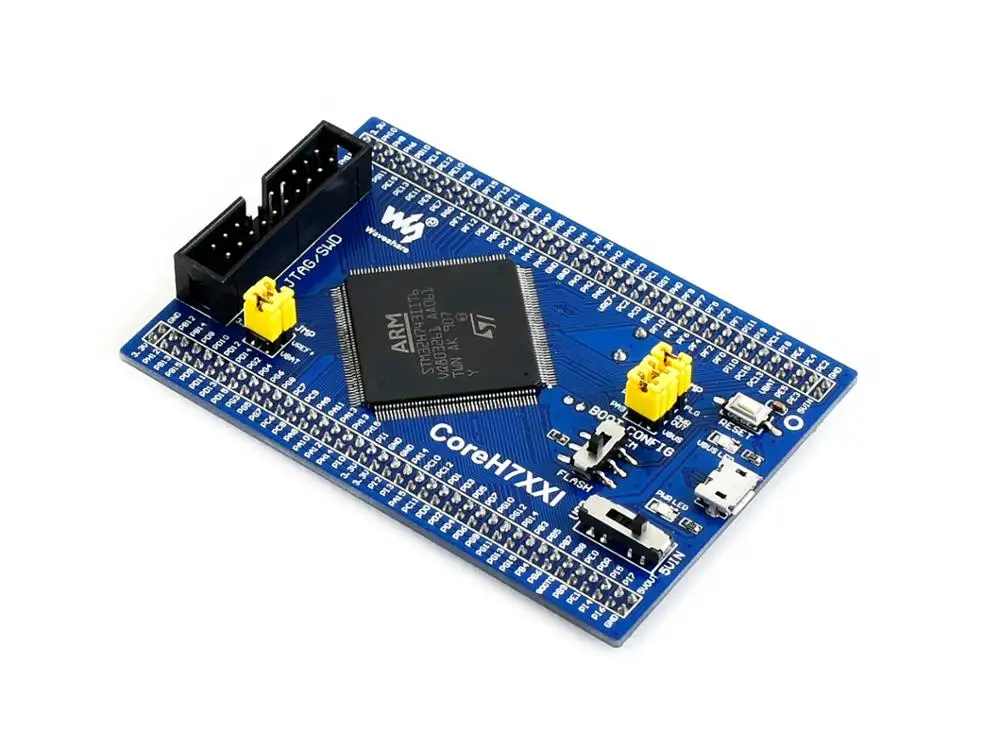

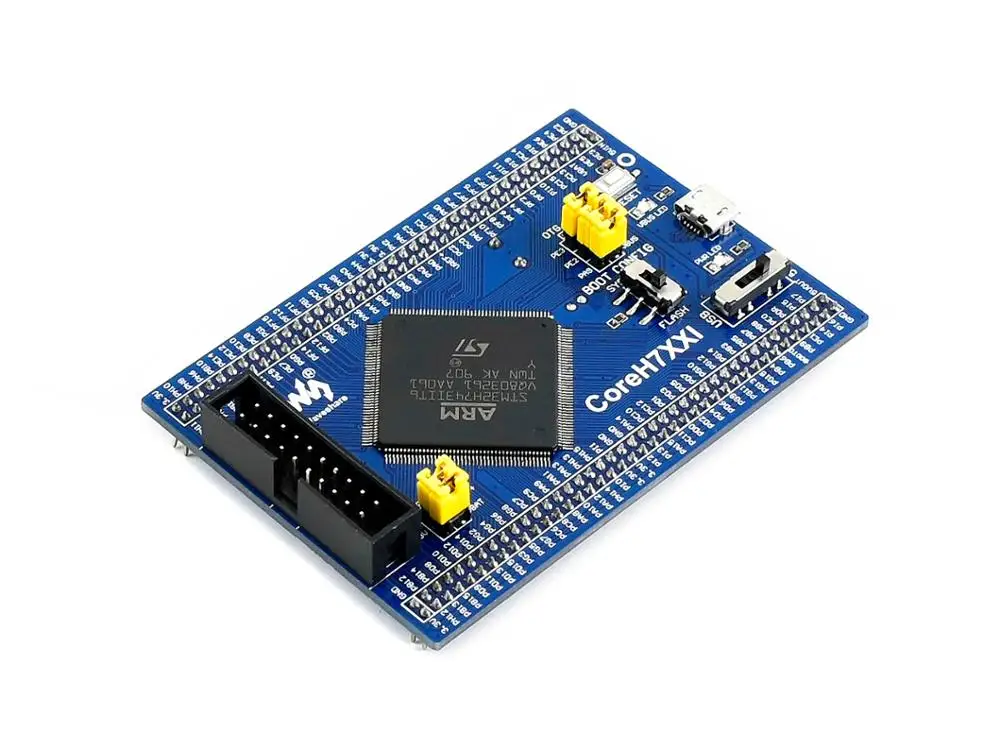

CoreH743I-это основная плата MCU STM32, предназначенная дляSTM32H743IIT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32H.

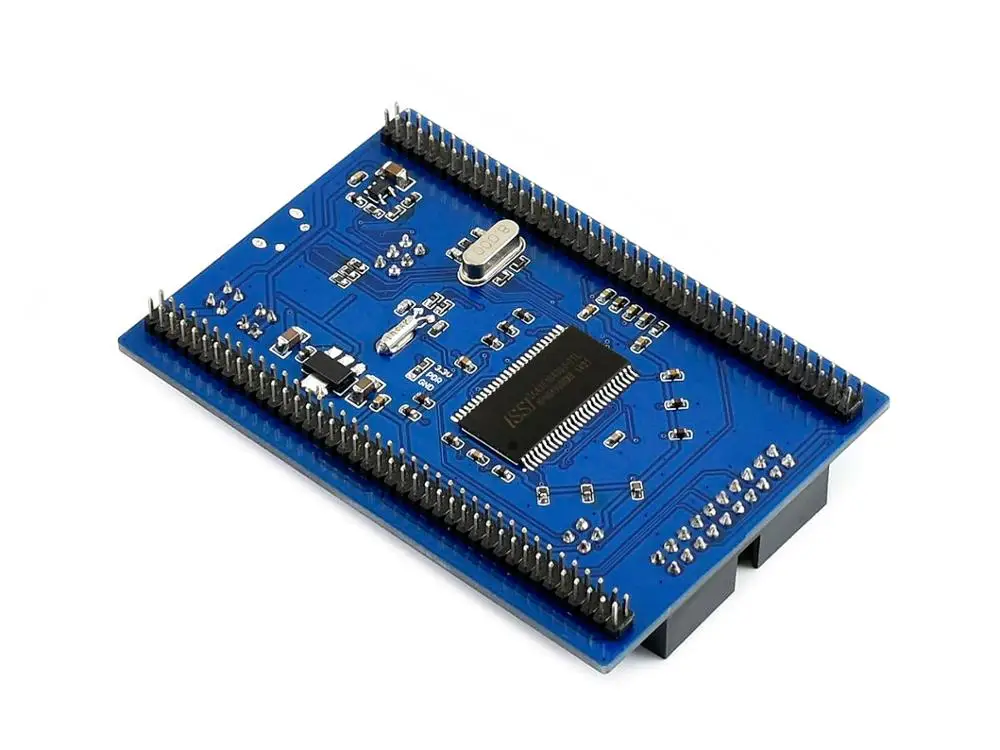

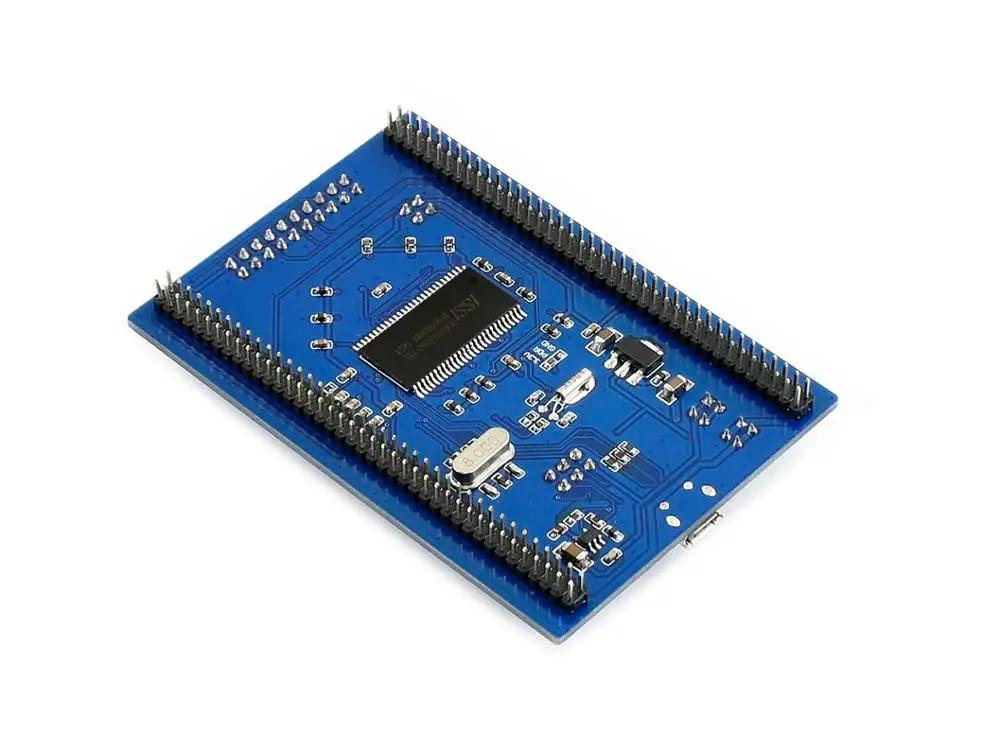

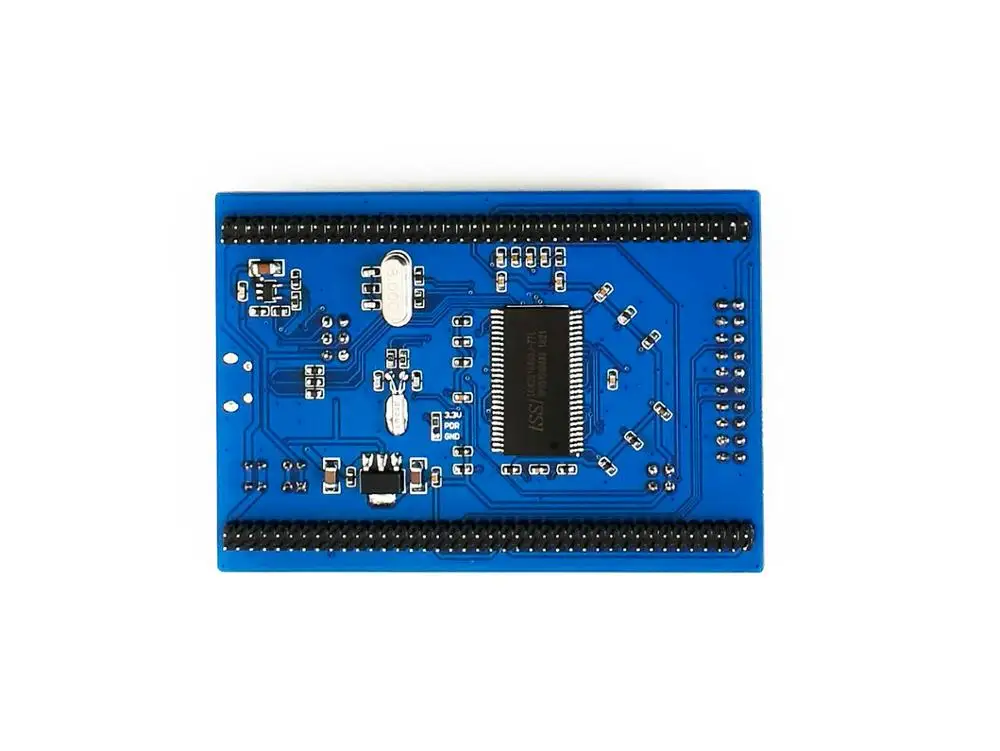

Минимальная готовая к работе система, интегрирует тактовую схему, управление питанием от USB, разъем USB и т. Д. Встроенный 64M Bit SDRAM Все порты ввода-вывода доступны на контактных разъемах JTAG/SWD-интерфейс программирования/отладки 2,0 ммШаг заголовка, допускается подключение к вашей прикладной плате Что на CoreH743I

STM32H743IIT6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M7 32-битный RISC + Двойная точность FPU + Chrom-художественный графический ускоритель Особенность:Инструкции по DSP с одним циклом Рабочая частота:480MHz, 1027 DMIPS/2,14 DMIPS/MHz Рабочее напряжение:1,62 в-3,6 В Комплектация:LQFP176 Воспоминания:Флэш-память 2 Мб, 1 Мб ОЗУ (пользователь 864 кб + 192 Кб TCM + 4 КБ резервного копирования) Коммуникационные интерфейсы MCU: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 FMC, 2 SDMMC, 10 TIM , 5 LPTIM 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x swpi 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI) 1x10/100 Ethernet MAC Преобразователи AD & DA:3 x AD (16-битная); 2 x DA (12-битная) Отладка/программирование:Интерфейсы Поддержка JTAG/SWD, поддержка IAP IC42S16400J / IS42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-мбит) STMPS2151STR:Встроенное USB устройство управления питанием AMS1117-3.3:Регулятор напряжения 3,3 В Кристалл 8 м Кристалл 32,768 K,Для внутреннего RTC с калибровкой Кнопка сброса Светодиод VBUS:Индикатор USB-порта Светодиод PWR:Индикатор питания Переключатель питания,Питание от 5Vin или USB-соединения Выбор режима загрузки,Для настройки штырька 0 pin Интерфейс JTAG/SWD:Для отладки/программирования USB-разъем,Поддерживает устройства и/или хост MCU контактный расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения Перемычка питания VBAT: Короткая перемычка для использования системного блока питания, откройте его для подключения внешнего питания, например батареи VREF: Короткая перемычка для подключения VREF + к VCC, откройте ее для подключения VREF + к другому пользовательскому контакту через перемычку Джемпер OTG Короткая перемычка при использовании USB OTG/хоста Откройте перемычку для отключения от соответствующего порта ввода-вывода

Примечание: CoreH743I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никаких функций отладки, требуется отладчик.

Интерфейсы JTAG/SWD

На рисунке 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Ресурсы разработки Схема Демокод (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. д.) Наборы данных STM32 Документация по разработке STM32

Вики:Www.waveshare.com/wiki/ coreh743i

Размеры

Содержимое упаковки

Вес:0,075 кг
