Waveshare OpenH743I-C посылка B, STM32H7 макетная плата
Development Board Store - Надежность 97.5%
Более 1496 подписчиков, дата открытия магазина 18.02.2013
- Положительные оценки: 98% (85)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 02.05.2022
4 Отзывов
5 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Описание

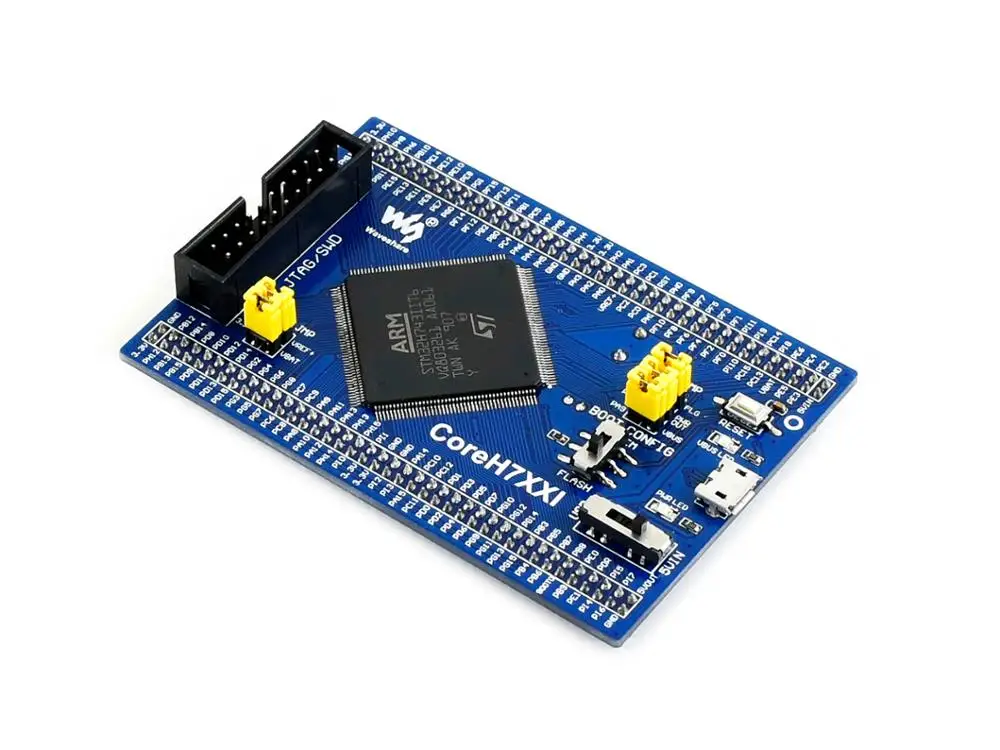

OpenH743I-C-это разработочная плата STM32, предназначенная дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и основной платы MCUCoreH743I.

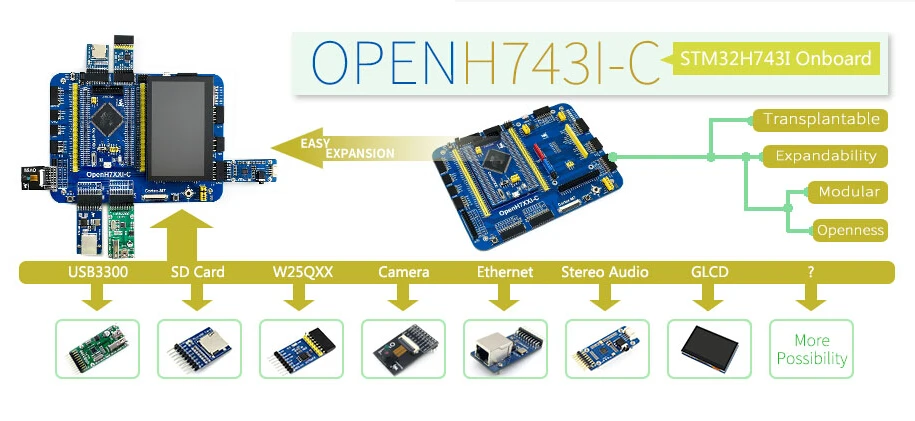

OpenH743I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

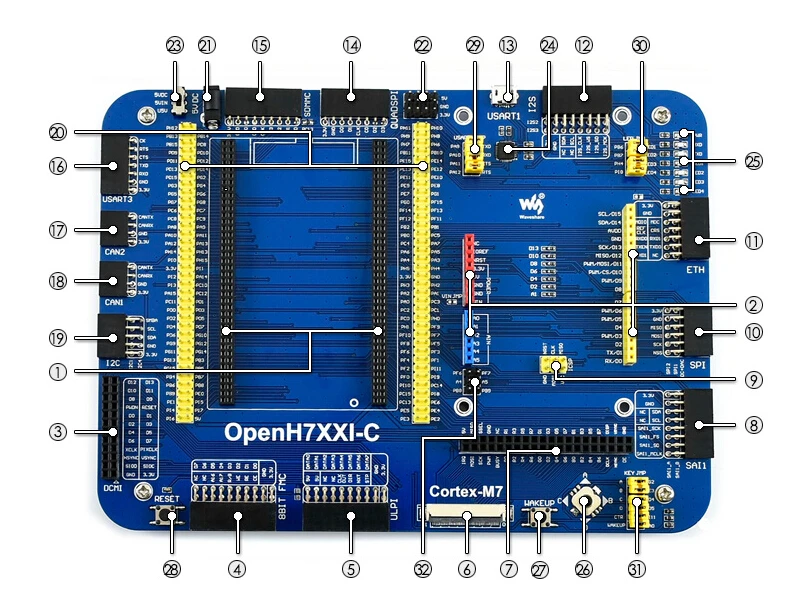

Что на материнском доске
.
Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель
Характеристика:Инструкции по одноцикличному DSP
Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц
Рабочее напряжение:1,62 V-3,6 V
Посылка:LQFP176
Воспоминания:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования)
6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM
1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
1x10/100 Ethernet MAC
AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит)
Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
STMPS2151STR:Бортовое USB устройство управления питанием
AMS1117-3.3:3,3 V регулятор напряжения
Кристалл 8 м
32,768 K кристалл,Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный:Индикатор порта USB
PWR светодиодный:Индикатор питания
Выключатель питания,Питание от 5Vin или USB подключения
Выбор режима загрузки,Для настройки бут0 pin
Интерфейс JTAG/SWD:Для отладки/программирования
Разъем USB,Поддержка устройства и/или хоста

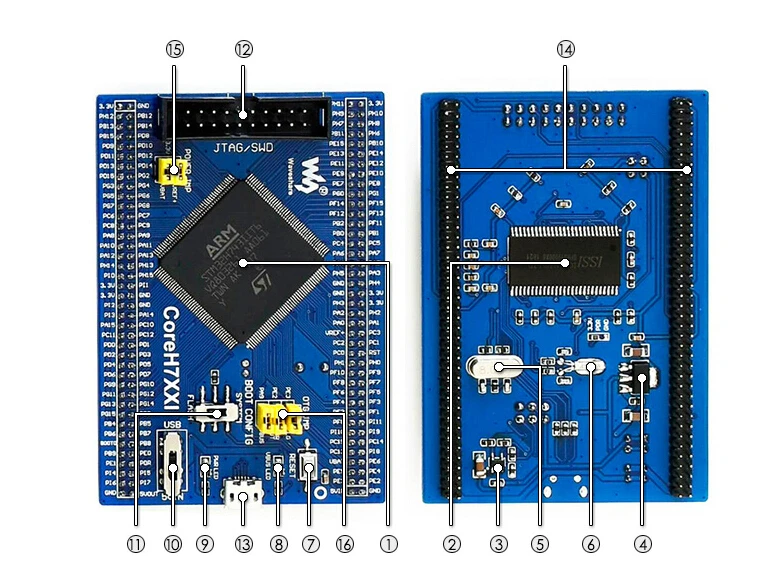

Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
Короткий Джемпер при использовании USB OTG/HOST
Откройте перемычку для отключения от соответствующего порта ввода/вывода
Фотографии

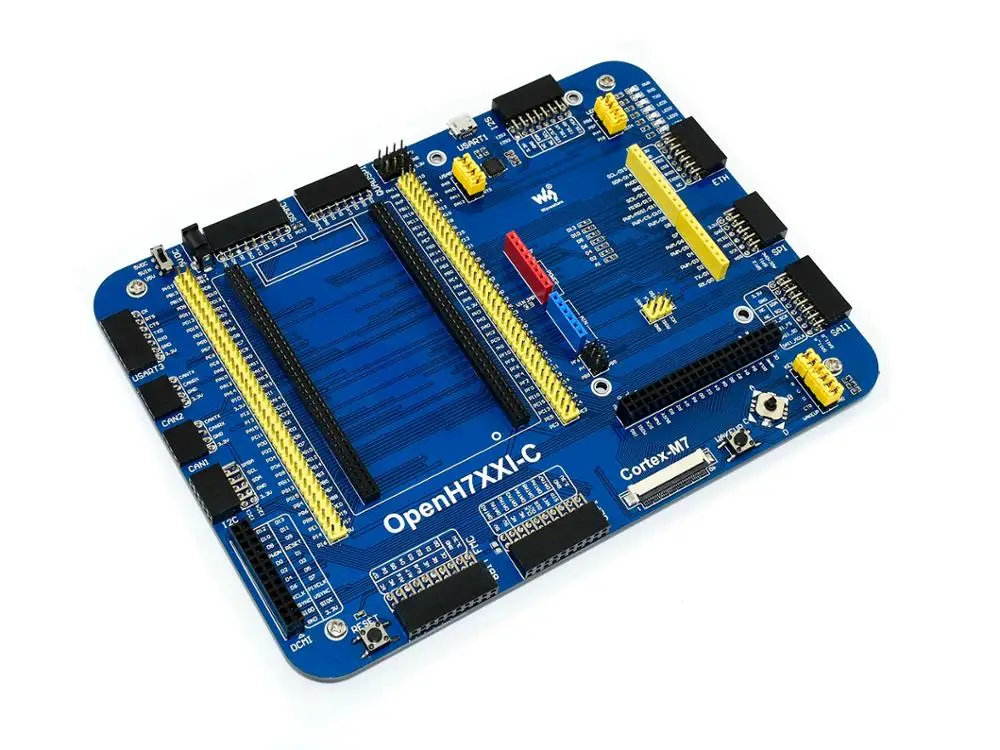

OpenH743I-C макетная плата
OpenH743I-C доска для разработки вид сзади
OpenH743I-C материнская плата
OpenH743I-C материнская плата
STM32 Cortex-M7 MCU плата

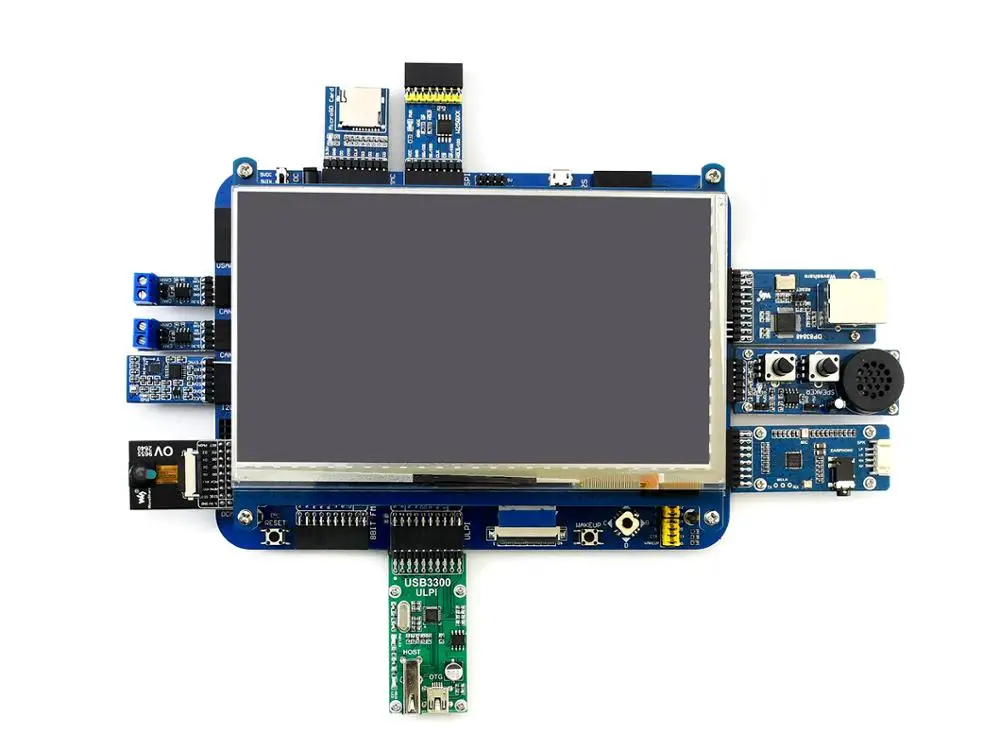

Подключение к различным периферийным устройствам
Подключение к различным периферийным устройствам
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4

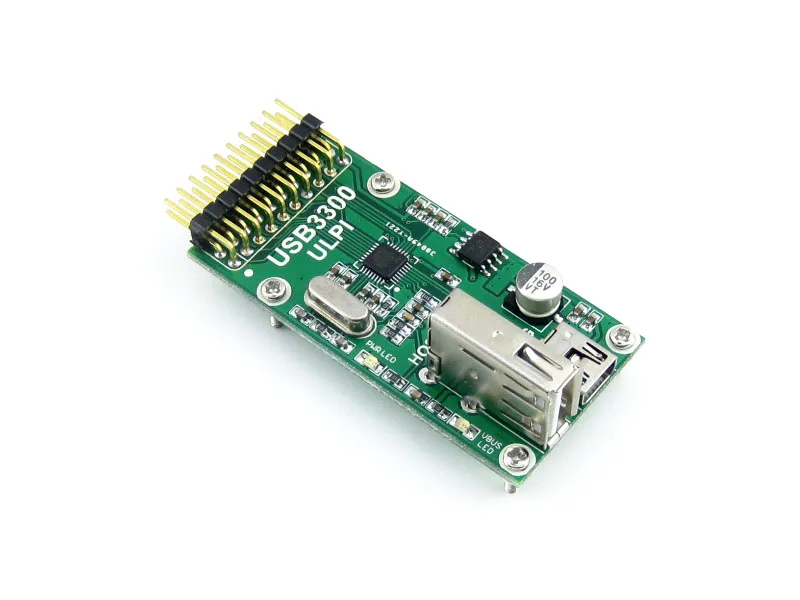

Подключение к USB3300 USB HS плате

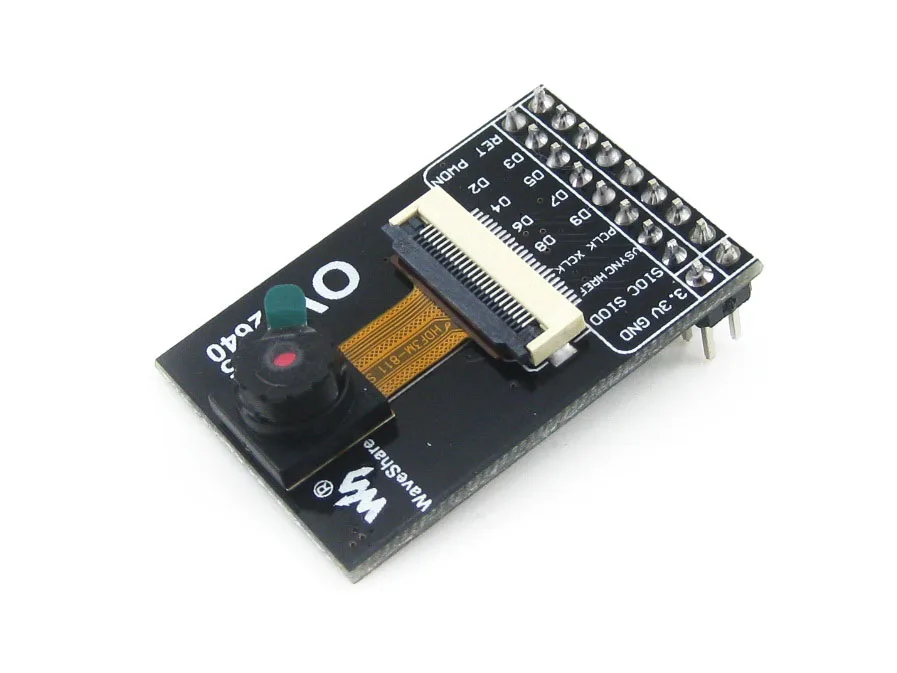

Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудиоплате
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужнаПримечание:Модули на фотографиях только для справки.OpenH743I-C не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсыНа рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Схема
Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
STM32 технические спецификации
STM32 разработка документов
Вики:Www.waveshare.com/wiki/OpenH743I-C

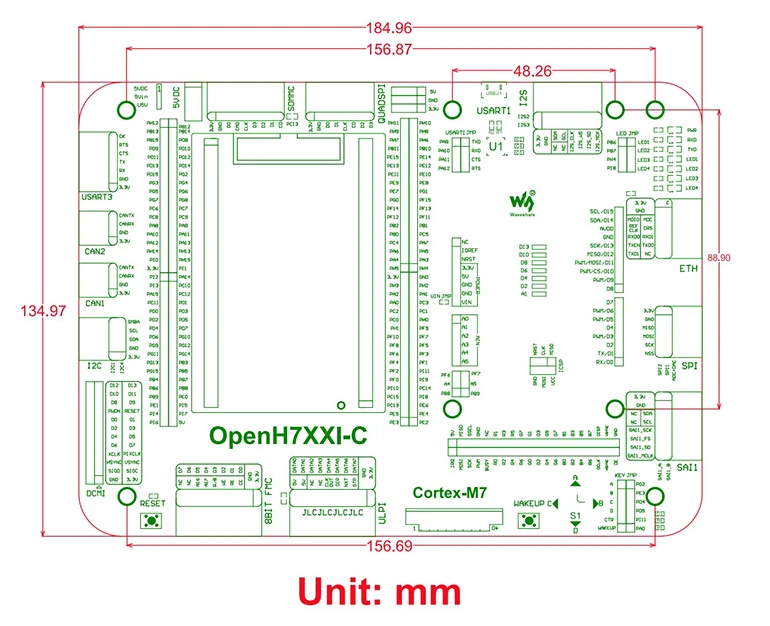

Размеры
Посылка
Вес:0,746 кг

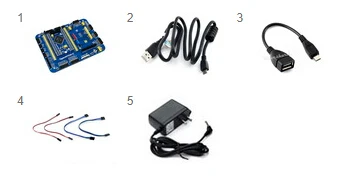

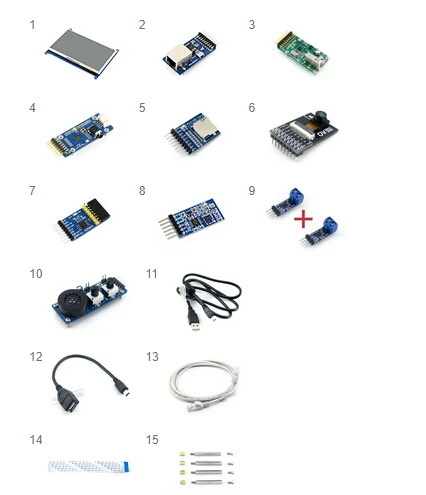

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
OpenH743I-C макетная плата x 1
Разъем USB типа A для micro B кабель x 1
Штепсельная Вилка USB типа A для micro B x 1
4-контактный 2 в упаковке x 1
Адаптер питания 5 В x 1
7 дюймов емкостный сенсорный экран ЖК-дисплей (F)-1 шт.
DP83848 плата Ethernet x 1
USB3300 USB HS плата x 1
WM8960 аудио Плата x 1
Плата для хранения Micro SD x 1
OV2640 плата камеры x 1
W25QXX DataFlash Board x 1
10 DOF IMU Sensor (D) x 1
SN65HVD230 CAN Board 2шт x 1
Аналоговая тестовая плата x 1
Usb-разъем типа A для мини-кабеля типа B x 1
Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
Кабель Ethernet x 1
40-контактный FFC × 1 шт.
7 дюймов ЖК-дисплей винтов x 1
