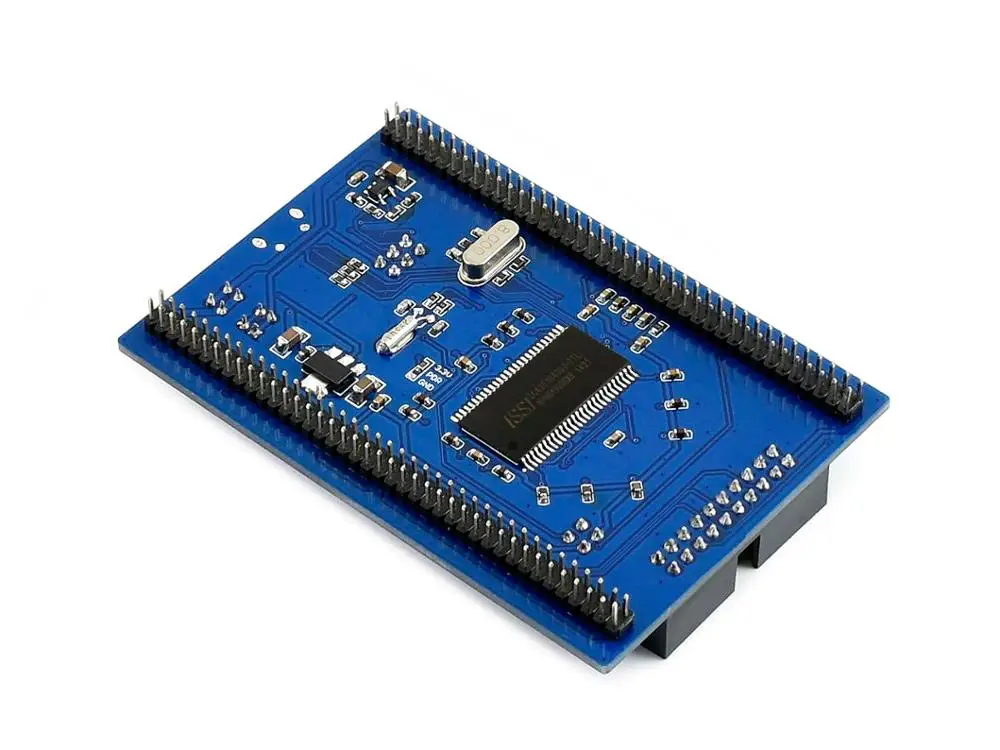

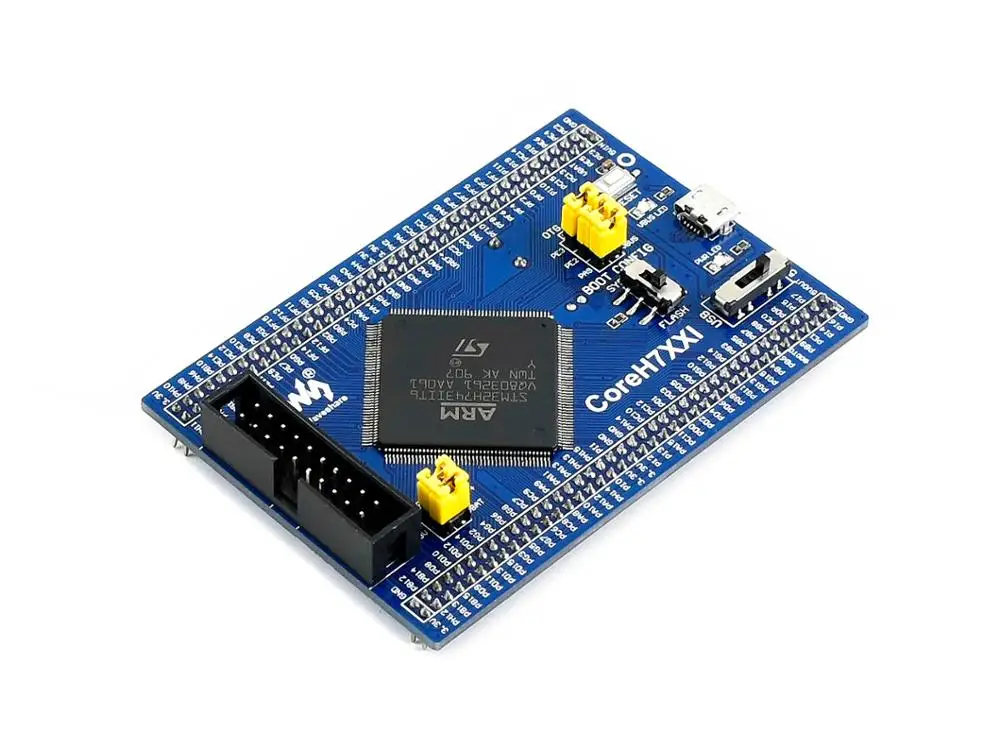

Waveshare STM32 STM32H743IIT6 MCU core board, full IO expander, интерфейс отлаживания JTAGSWD

Описание

STM32 STM32H743IIT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

CoreH743I-это основная плата STM32 MCU, предназначенная дляSTM32H743IIT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32H.

Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.

Бортовой 64 М бит SDRAM

Все порты ввода/вывода доступны на контактных заголовках

JTAG/SWD Программирование/интерфейс отладки

2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель

Характеристика:Инструкции по одноцикличному DSP

Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц

Рабочее напряжение:1,62 V-3,6 V

Посылка:LQFP176

Воспоминания:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования)

6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S

4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI

1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM

1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI

2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick

USB 2,0-1 шт. OTG FS

USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)

1x10/100 Ethernet MAC

AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит)

Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP

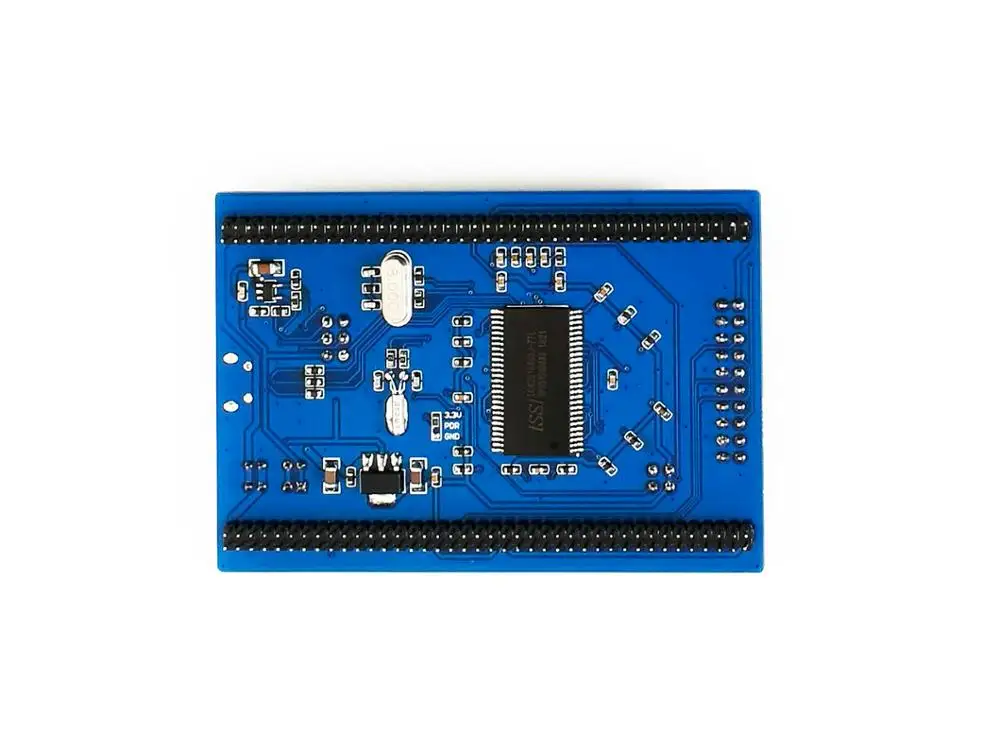

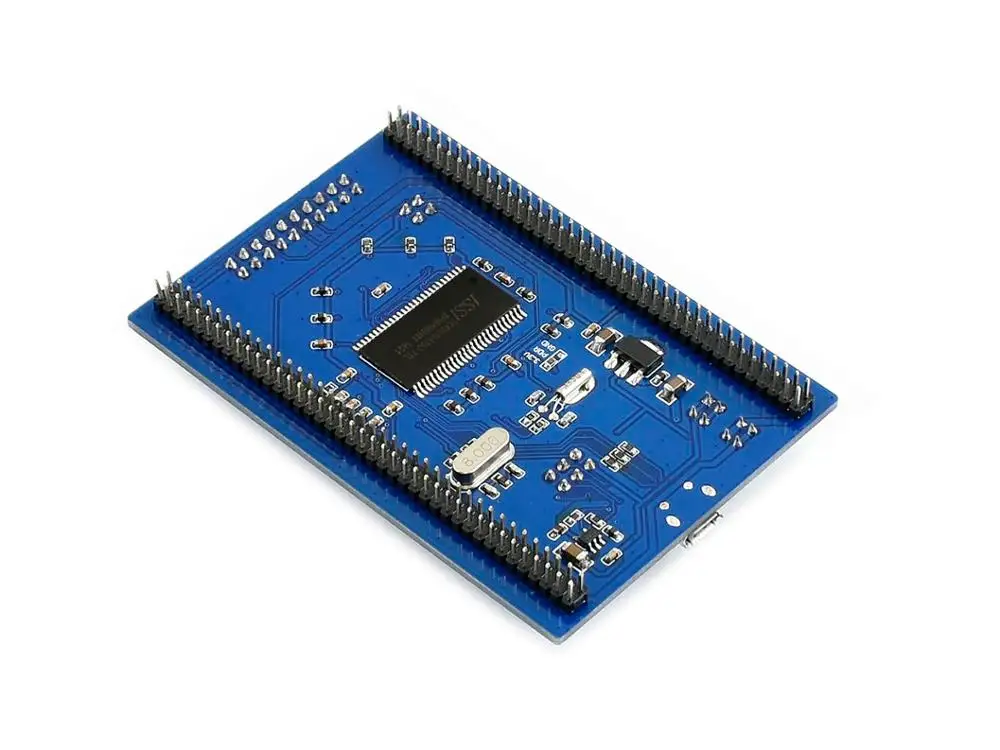

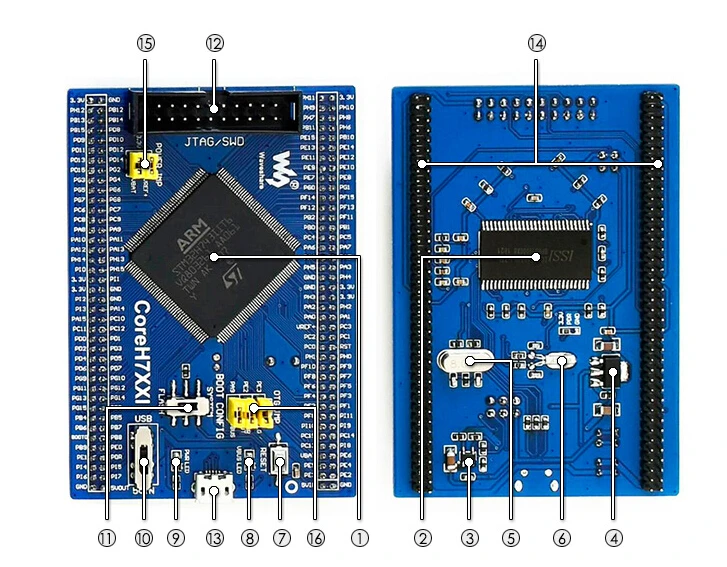

IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)

STMPS2151STR:Бортовое USB устройство управления питанием

AMS1117-3.3:3,3 V регулятор напряжения

Кристалл 8 м

32,768 K кристалл,Для внутреннего RTC с калибровкой

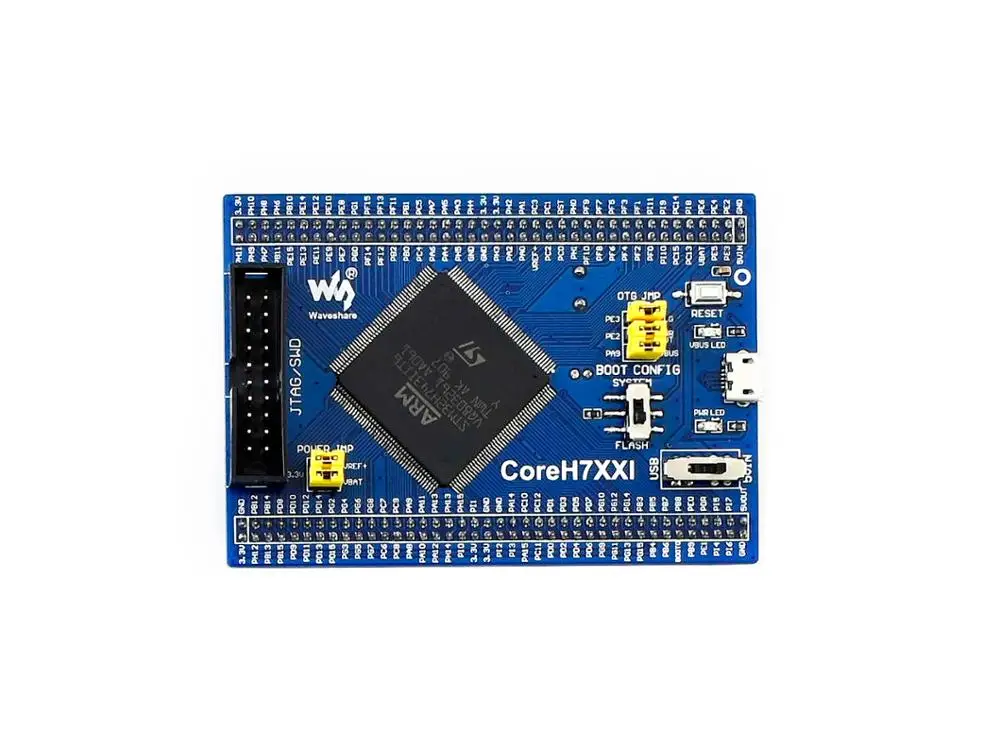

Кнопка сброса

VBUS светодиодный:Индикатор порта USB

PWR светодиодный:Индикатор питания

Выключатель питания,Питание от 5Vin или USB подключения

Выбор режима загрузки,Для настройки бут0 pin

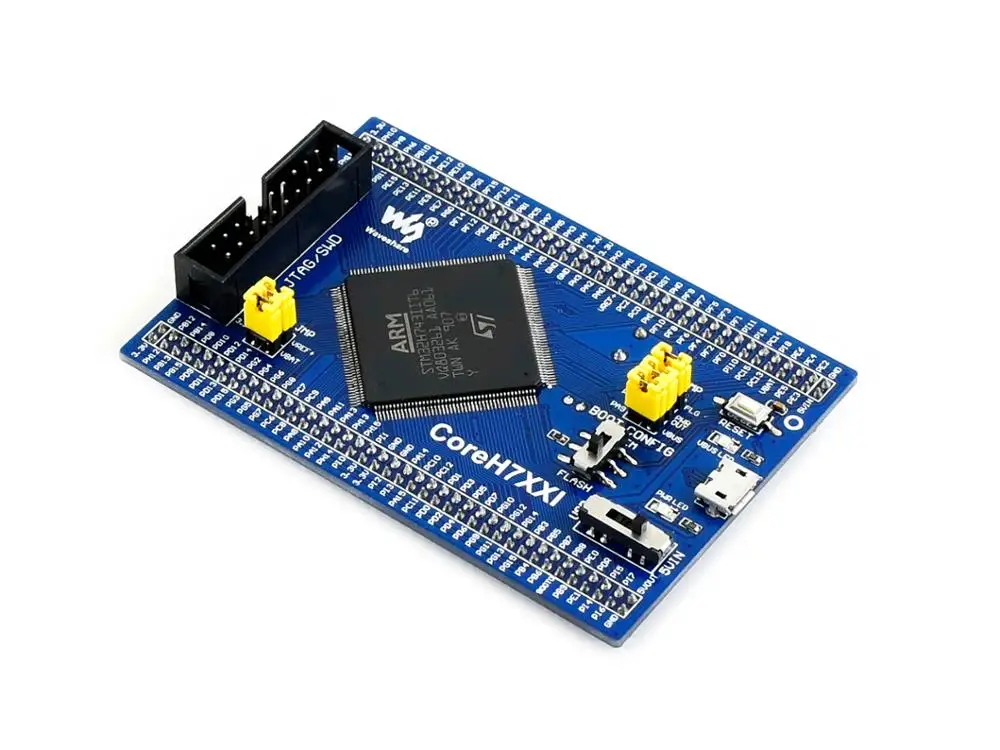

Интерфейс JTAG/SWD:Для отладки/программирования

Разъем USB,Поддержка устройства и/или хоста

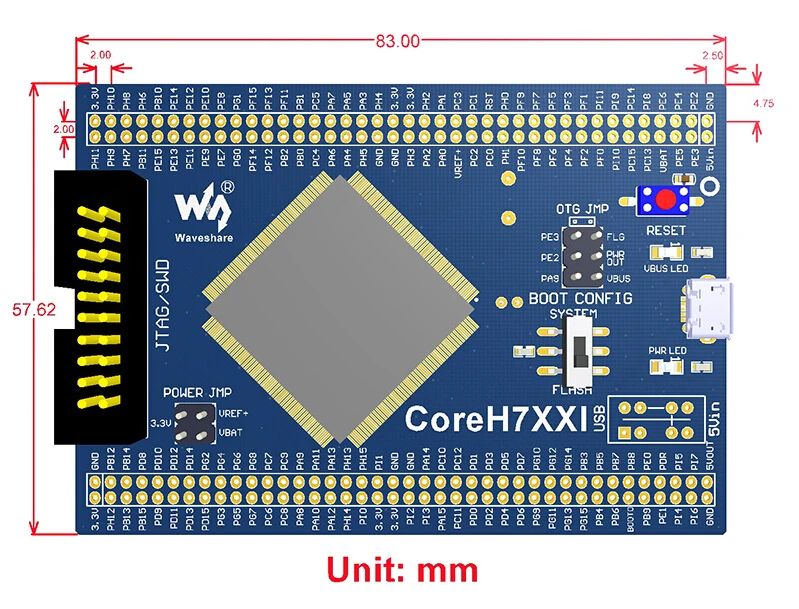

Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи

VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку

Короткий Джемпер при использовании USB OTG/HOST

Откройте перемычку для отключения от соответствующего порта ввода/вывода

Примечание: CoreH743I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.

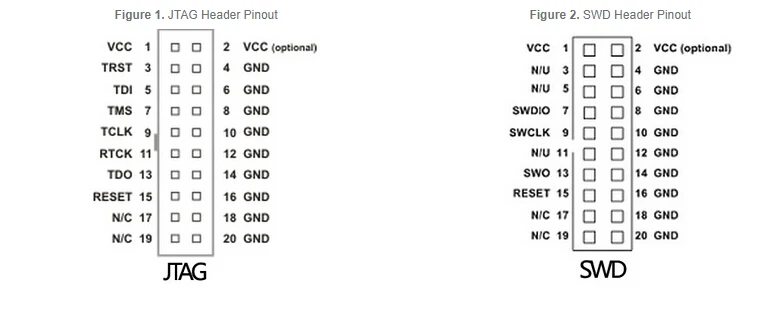

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
