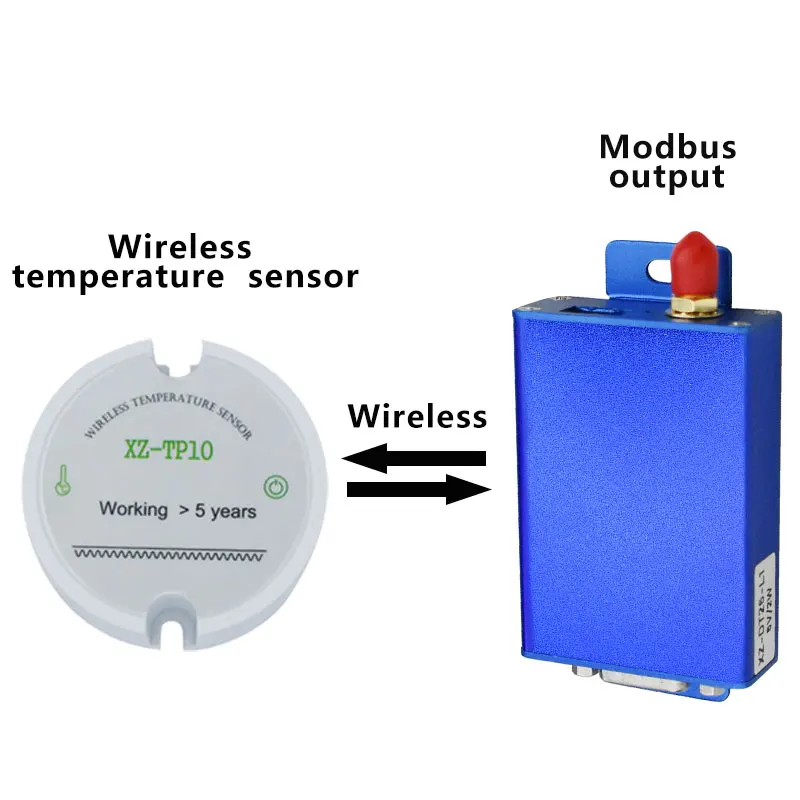

Датчик температуры, передатчик RS485, контроллер температуры Modbus, беспроводной регистратор с питанием от батареи

Посылка входит: 4 беспроводных датчика температуры, 1 приемник modbus, 1 соединительный кабель rs485 и 1 маленькая присоска.

1. ОсобенностьS

Протокол Modbus

Температура следа (от-40 °C до 80 °C)

Работает от аккумулятора, поместите его в любом месте

Расстояние беспроводной передачи более 1600 футов на открытом поле

Установите высокое-низкое пороговое значение для оповещения

Мониторы/оповещения об уровне заряда батареи

Мониторы/оповещения при потере беспроводного сигнала

Неограниченная история показаний за 6 месяцев

Монитор каждые 5 минут по умолчанию, настроен на заводе

Без сборов или подписки

Бесплатное программное обеспечение

Один концентратор может работать с датчиками 20 шт.

Светодиодный светильник горит при съемке показаний

Требуется 1/2 литиевых батарей AA (входят в комплект)

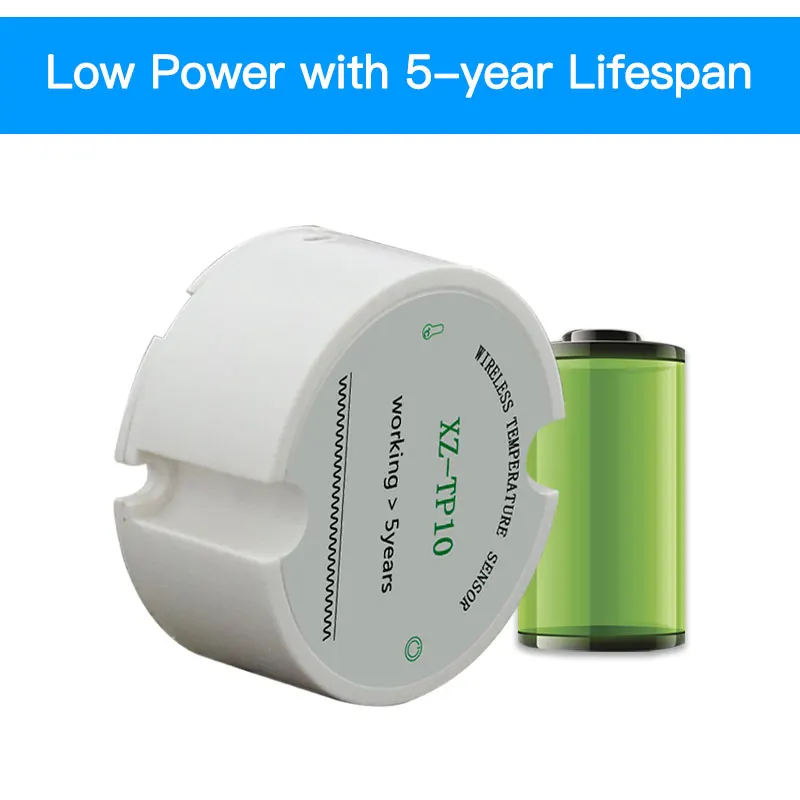

Срок службы батареи: 5 + лет при 5 минутах времени отправки данных

Производство, поддержка OEM/ODM услуг

2. Параметры продукта

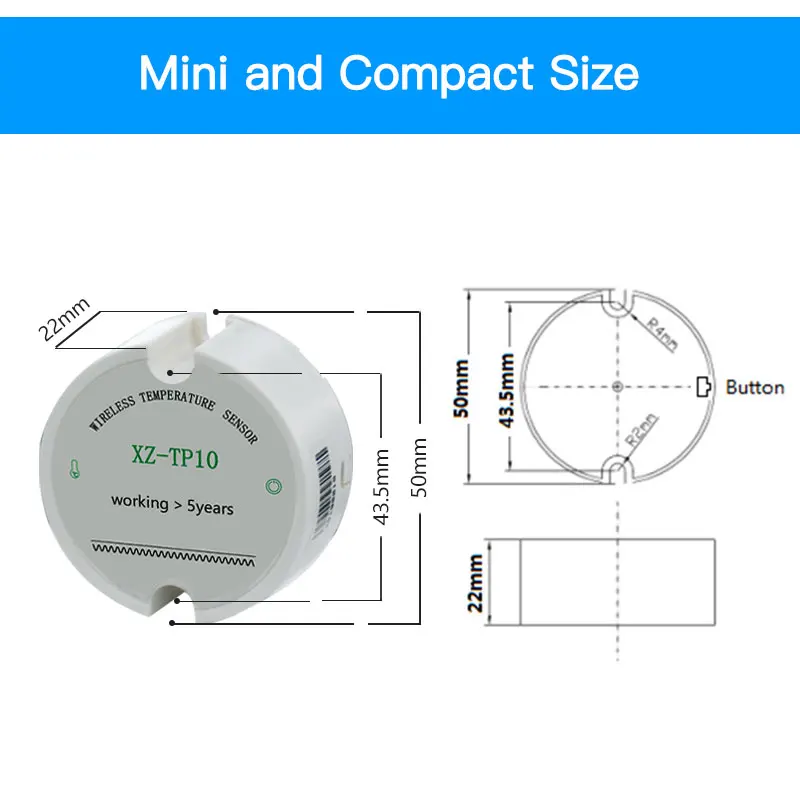

3. Размер

Датчик (XZ-TP10)

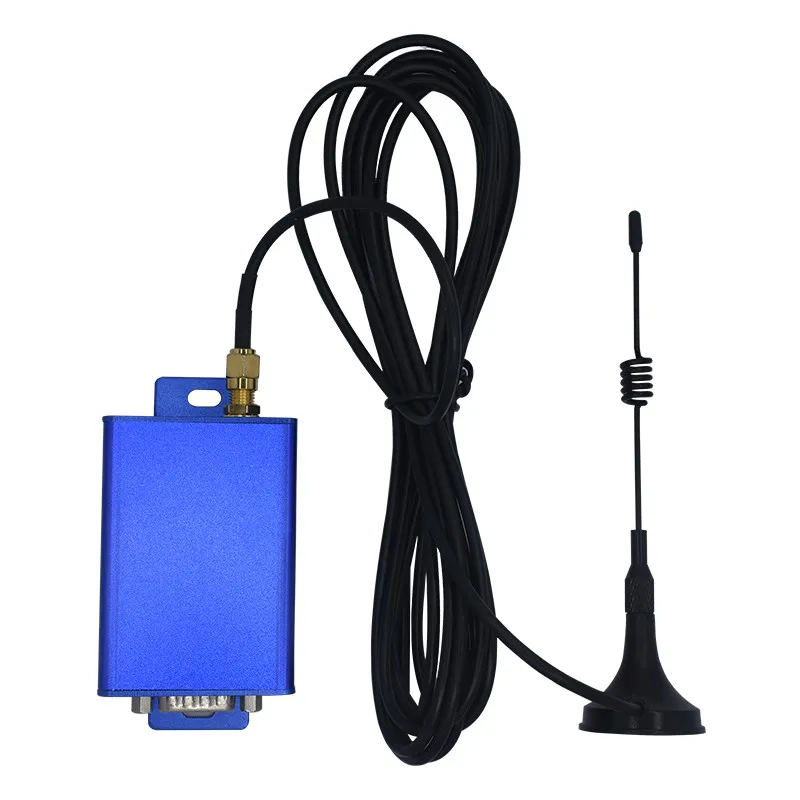

Принимающий хост XZ-SRM-MUS

4. Процесс работы

XZ-TP10 процесс работы

Переключение различных режимов работы на в соответствии с использованием. Следующие режимы:

1) режим сна: датчик не работает, не передается и полностью спит с низким потреблением энергии.

2) Режим триггера: Обнаружение датчика каждую секунду и передача сигнала светодиодный светодиодные мигания; Пользователь может отправить команду для установки идентификатора датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: Обнаружение датчика в течение 5 минут и передача сигнала Светодиодный мигает.

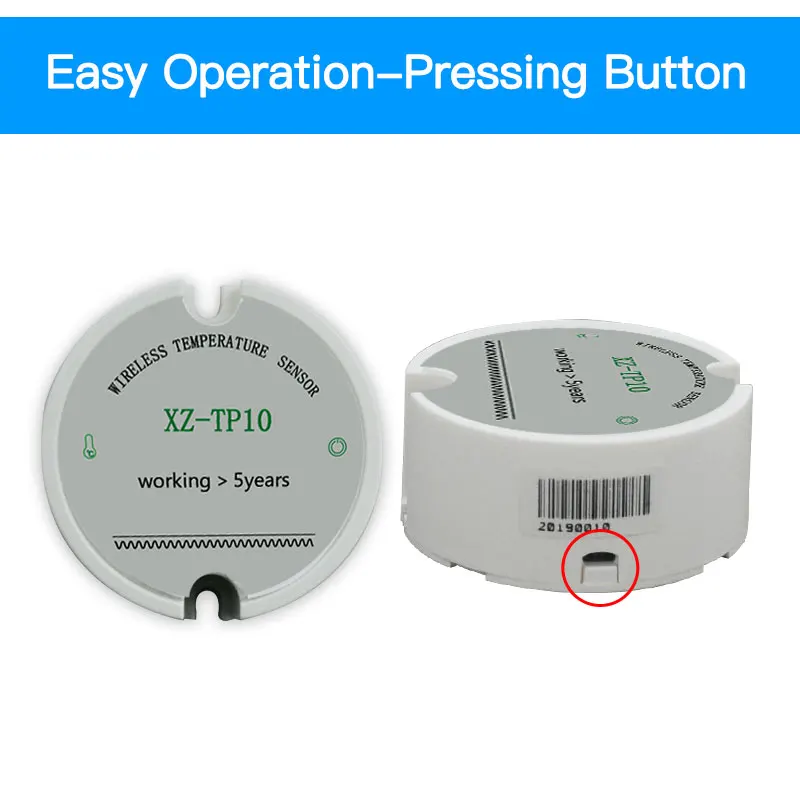

4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Последовательность переключения времени показана на следующей диаграмме:

A. Спящий режим войдет в режим триггера, нажав на кнопку в течение 5 секунд;

B. Режим триггера автоматически войдет в обычный режим через 20 секунд;

C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Обычный режим войдет в спящий режим, нажав на кнопку в течение 5 секунд.

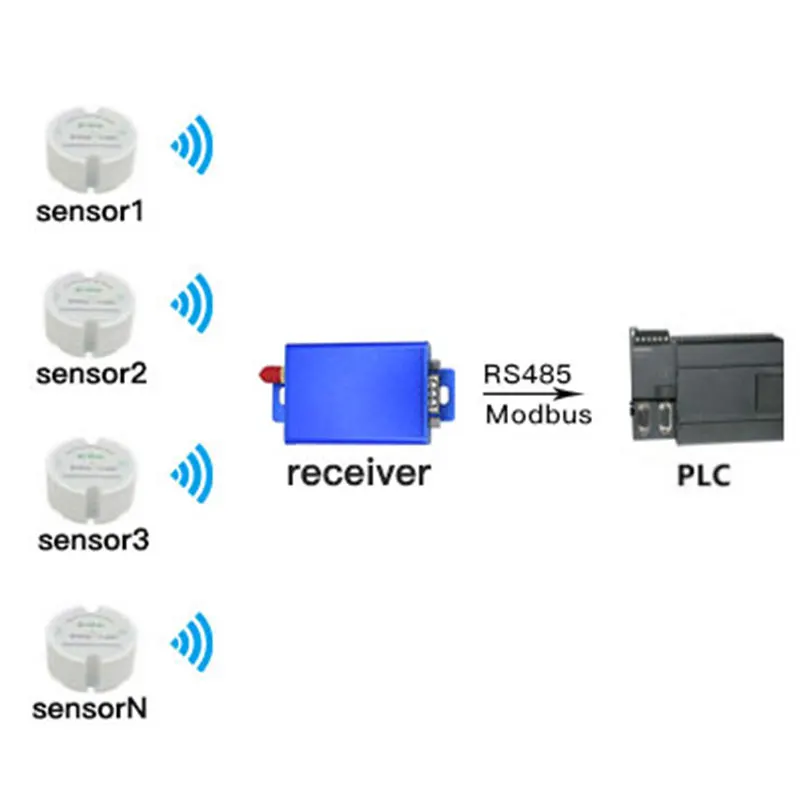

XZ-SRM-MUS процесс работы:

XZ-SRM-MUS-Принимающий беспроводной датчик modbus. После каждого получения информации о датчике он немедленно выводит информацию о датчике из последовательного порта

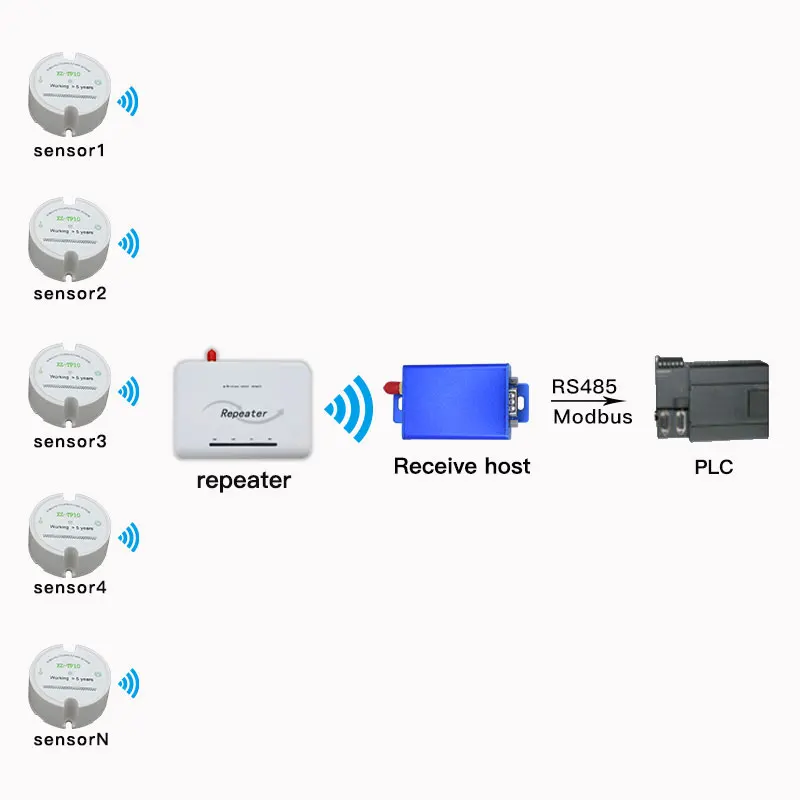

Если вам нужен ретранслятор для увеличения дальности передачи, нажмите на следующую картинку и закажите.

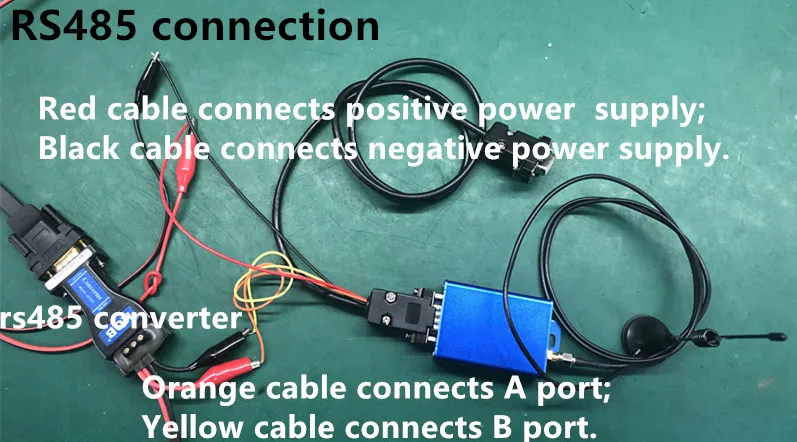

5. Инструкции по подключению приемника Modbus:

6. Протокол данных

Этот протокол принимает протокол MODBUS, 9600 бит/с, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут перед включением питания.

6,1Набор XZ-SRM-MUS address0x01-0xFF

MID: 0xFF (фиксированный)

FN: 0x06 (фиксированный)

Сетид: 0x01 (0x01 ~ 0x ff)

Возврат:

6,2 читать XZ-SRM-MUS адрес

Возврат:

6,3Добавьте адрес XZ-TP10 /XZ-TH10 к XZ-SRM-MUS и подтвердите канал датчика.

MID: 0x01 (адрес XZ-SRM-I01M)

FN: 0x08 (фиксированный)

LEH: длина = 5 Н, 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

SID1: датчик ID = 00000001, CH1: канал датчика

SID2: датчик ID = 34567890, CH2: Датчик channe2

…

Возврат:

6,4. Удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

LEH: длина = 5 Н, 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

CH1: канал датчика

CH2: Датчик channe2

Возврат:

6,5 считывает идентификатор датчика каждого канала XZ-SRM-MUS

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x0A (фиксированный)

CHS: 0x00 (фиксированный)

Возврат:

6,6 считывает данные регистра датчика, хранящиеся на XZ-SRM-MUS, и формирует канал каждые 4 байта, и выводит значения регистра датчика канала 1-20 по порядку, 2 байта на регистр:

MID: 0x01 (адрес XZ-SRM-MUS)

FN : 0x03 (фиксированный)

CHS: 0x0001 читать зарегистрированный стартовый адрес (0x0001 ~ 0x0050)

RGT: 0x0050 полный регистр чтения (0x0001 ~ 0x0050)

Возврат:

MID: 0x01 (адрес XZ-SRM-MUS)

FN: 0x03 (фиксированный)

LEH: 0x50 полный регистр чтения (0x01 ~ 0x50)

Регистрация 1: температура, 16-битное подписанное число, высокий байт спереди, низкий байт далее, считывание делится на 10-это температура.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Регистр 2: влажность, 16-битный подписанный номер, высокий байт спереди, низкий байт далее, считывание делится на 10-влажность.

0x02FE = 76.6%

Регистр 3: напряжение, 16-битный номер без знака, высокий байт спереди, низкий байт далее, а показания делятся на 100-это напряжение.

0x0168 = 3,60 в

Регистрация 4: RSSI, 8-битный подписанный номер, высокий байт в передней части, низкий байт, отрицательное чтение.

0xFFA0 = -96 дБм

6,7 время установки XZ-SRM-MUS. Если в течение установленного времени данные датчика не поступают, XZ-SRM-MUS очистит данные регистра соответствующего канала датчика.

ID: 0x01

FN: 0x0B (фиксированный)

Набор: 0x30 (0x051 ~ 0x F0 мин) Установите время от 5 до 240 минут

Возврат:

6,8 длина таймаута набора чтения XZ-SRM-MUS

Возврат:

7. Бесплатная Настройка программного обеспечения Modbus

8. Определение интерфейса XZ-SRM-MUS
