Посылка включает в себя: 3 беспроводных датчика температуры, 1 приемник Modbus, 1 ретранслятор, 1 адаптер питания, 1 кабель rs485 и 2 маленькие присоски антенны.
1. Особенности
Протокол Modbus
Температура отслеживания (от-40 °C до 80 °C)
Работающий от аккумулятора, поместите его в любом месте
Расстояние беспроводной передачи составляет более 2 км в открытом поле
Простая установка на 3 минуты
Контролируйте каждые 5 минут по умолчанию, настройте на фабрике
Нет платы или подписки
Бесплатное программное обеспечение
Один концентратор может работать с более чем 20 сенсорами.
Светодиодный светильник при съемке показаний
Требуется 1/2 литиевых аккумулятора AA (в комплекте)

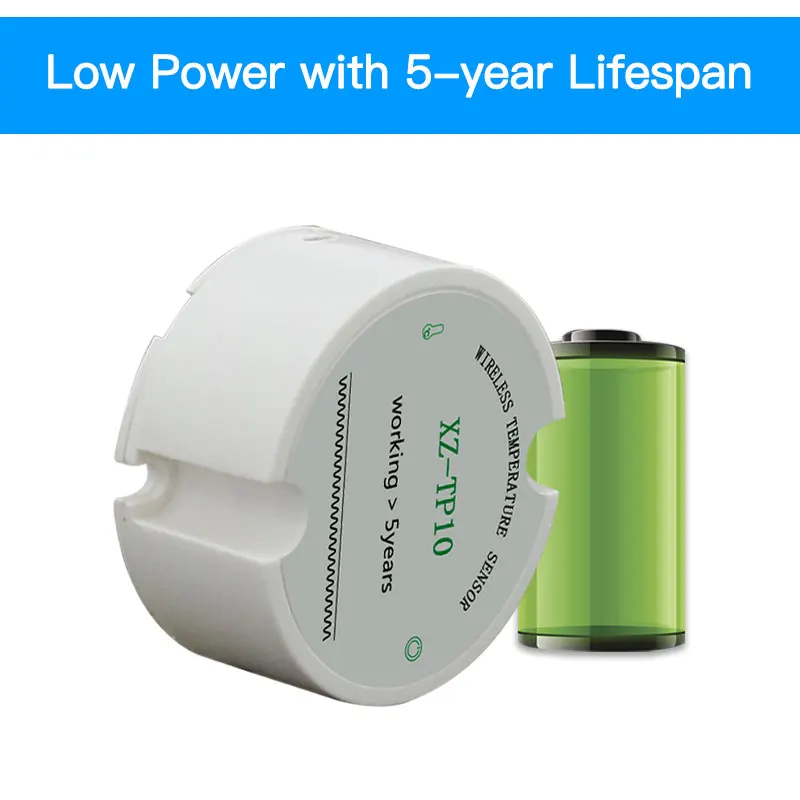

Срок службы батареи: 5 + лет @ 5 минут время отправки данных
Производство, поддержка OEM/ODM сервис

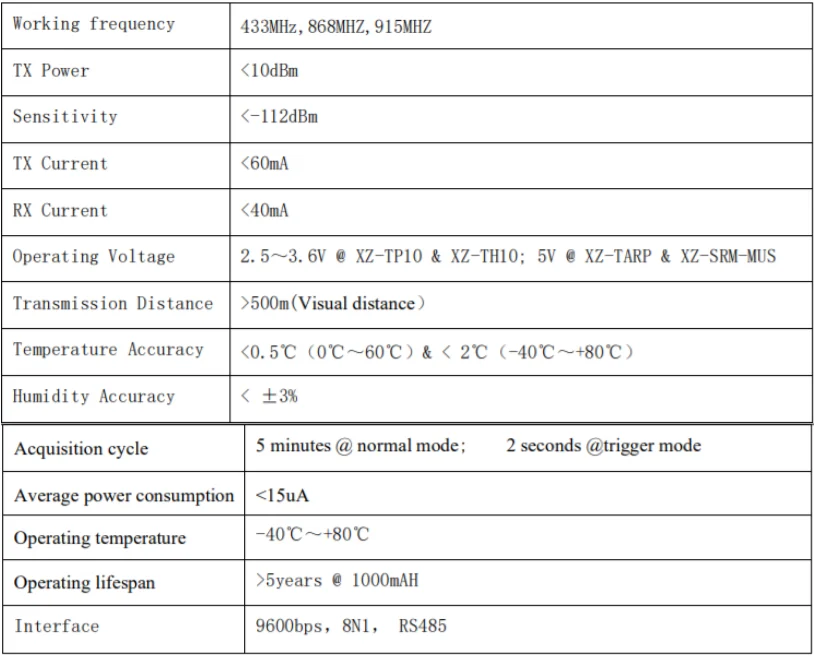

2. Параметры продукта

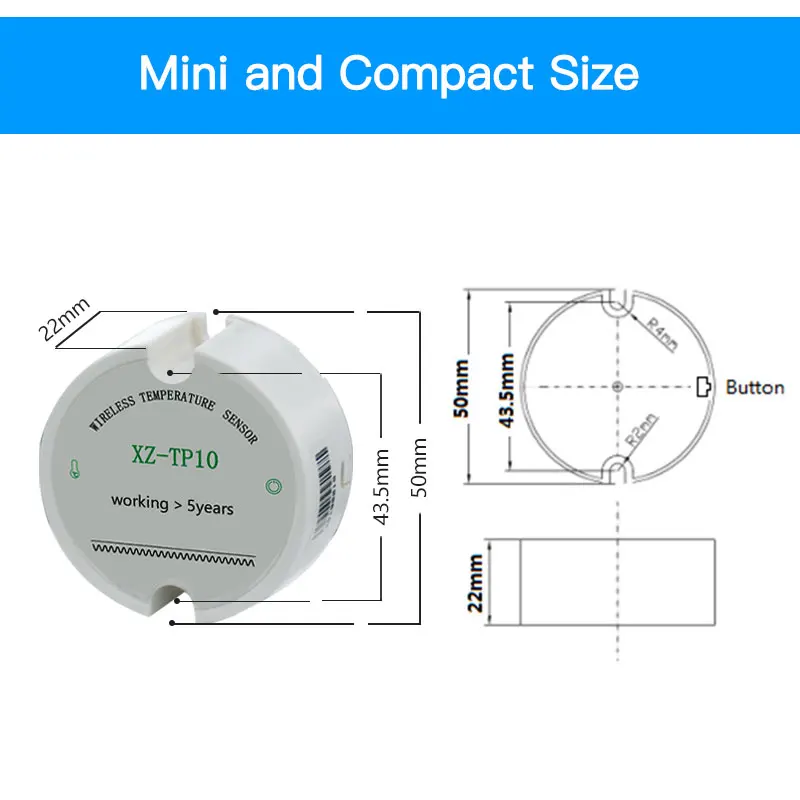

3. Размеры
Датчик (XZ-TP10)
Принимающий хост XZ-SRM-MUS и XZ-TARP
4. Процесс эксплуатации
XZ-TP10 рабочий процесс
Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:
1) режим сна: датчик не работает, без передачи и сна с низким потреблением.
2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодный мигает; Пользователь может отправить команду для установки идентификатора датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.
3) нормальный режим: датчик обнаружения в течение 5 минут и сигнал передачи, светодиодный индикатор мигает.

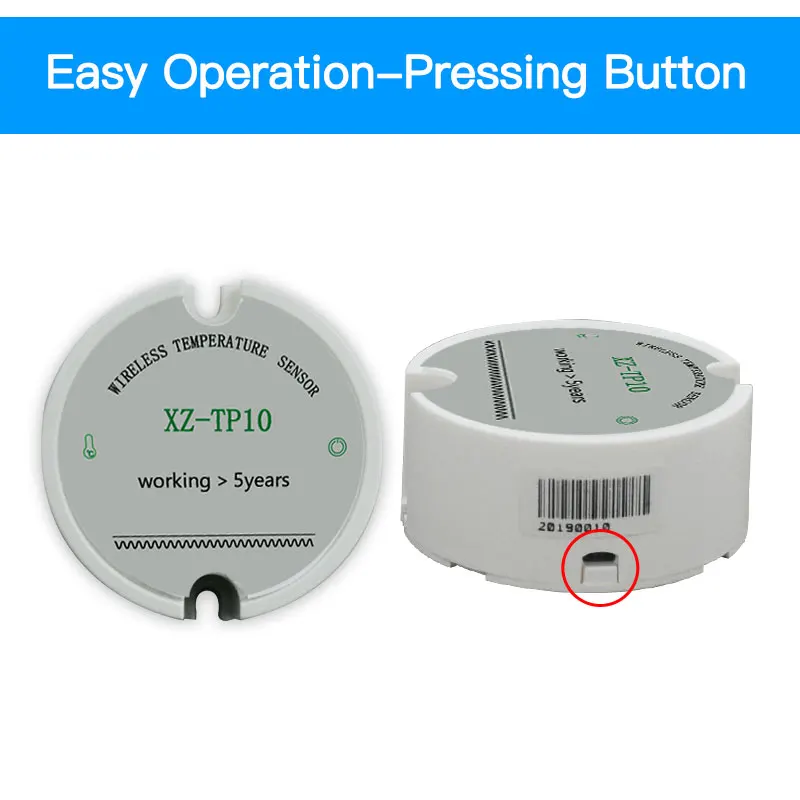

4) режим переключения: 3 режима можно переключать нажатием кнопки. Переключение времени в соответствии со следующей таблицей:
A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;
B. Режим запуска автоматически переходит в обычный режим через 20 секунд;
C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;
D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.
XZ-TARP процесс работы:

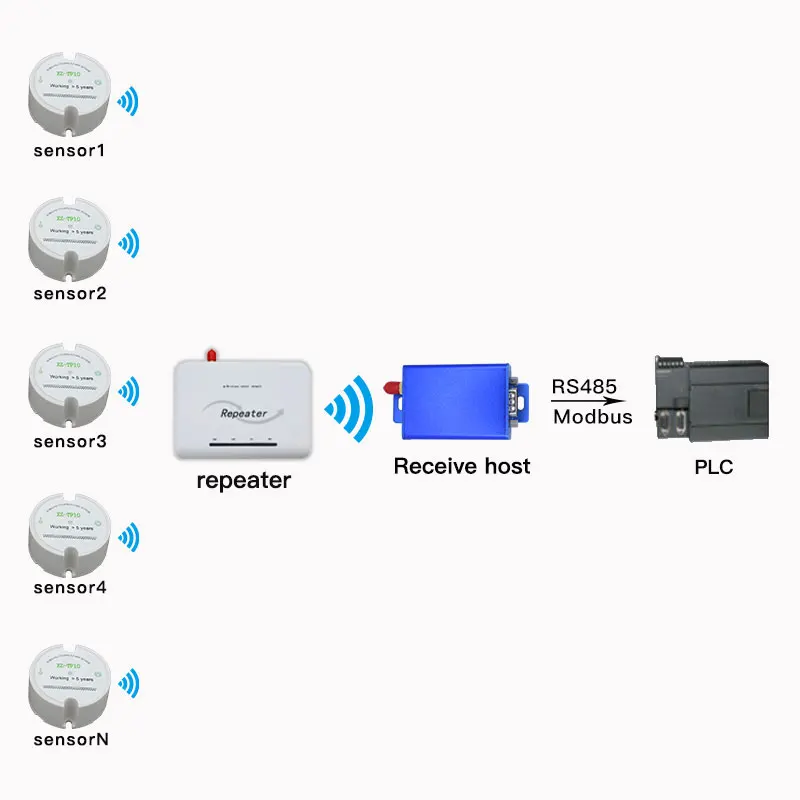

XZ-TARP является ретранслятором беспроводного датчика USB, который автоматически передает полученную информацию датчика в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и ретранслятору нужен только источник питания.
XZ-SRM-MUS процесс работы:

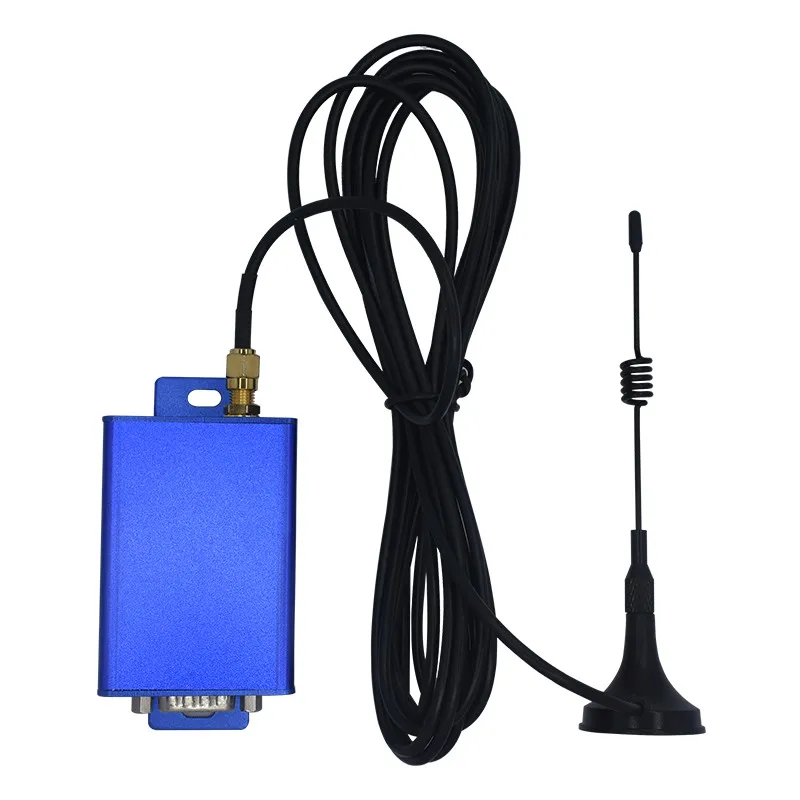

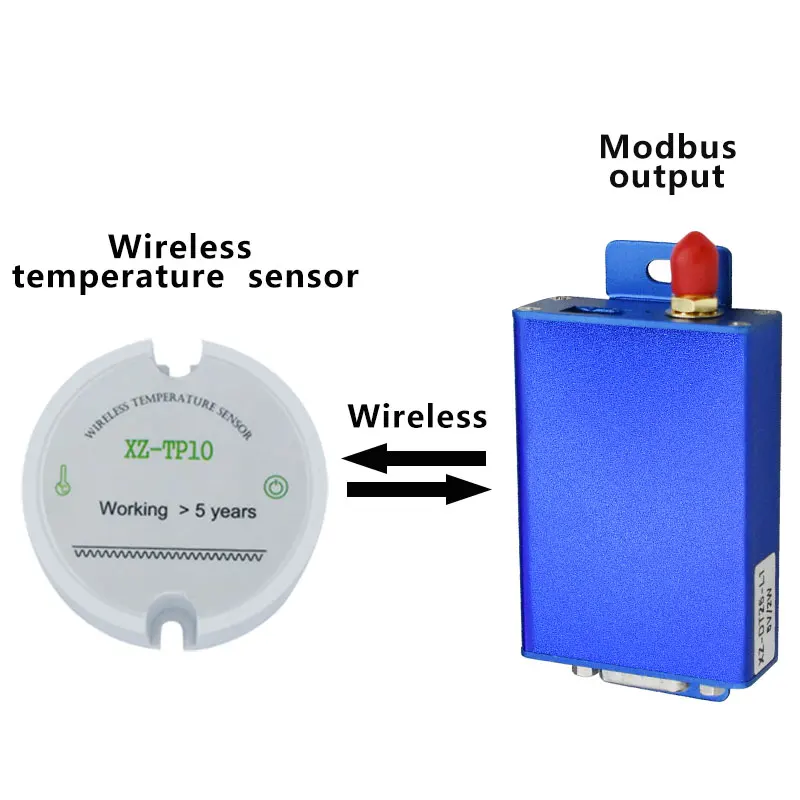

XZ-SRM-MUS является приемником беспроводного датчика modbus. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно.
5. Протокол данных
Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.
5,1. Установите XZ-SRM-MUS адрес 0x01-0xFF
Средняя: 0xFF (фиксированная)
FN: 0x06 (фиксированный)
SETID: 0x01 (0x01 ~ 0xFF)
Возврат:
5,2 чтение XZ-SRM-MUS адреса
Возврат:
5,3 добавьте XZ-TP10 /XZ-TH10 адрес в XZ-SRM-MUS и подтвердите канал датчика.
MID: 0x01 (XZ-SRM-I01M адрес)
FN: 0x08 (фиксированный)
LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64
SID1: Идентификатор датчика = 00000001, CH1: канал датчика
SID2: Идентификатор датчика = 34567890, CH2: Датчик channe2
…
Возврат:
5,4 удалить адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS
MID: 0x01 (адрес XZ-SRM-MUS) FN: 0x09 (фиксированный)
LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14
CH1: канал датчика
CH2: Датчик channe2
…
Возврат:
5,5 считывание идентификатора датчика каждого канала XZ-SRM-MUS
MID: 0x01 (XZ-SRM-MUS адрес)
FN: 0x0A (фиксированный)
CHS: 0x00 (фиксированный)
Возврат:
5,6 прочтите данные регистрации датчика, хранящиеся в XZ-SRM-MUS, и сформируйте канал каждые 4 байта, и выводите значения регистра датчика канала 1 в канал 20 в порядке, 2 байта в регистр:
MID: 0x01 (XZ-SRM-MUS адрес)
FN : 0x03 (фиксированный)
CHS: 0x0001 считывание адреса запуска Регистра (0x0001 ~ 0x0050)
RGT: 0x0050 полный регистр чтения (0x0001 ~ 0x0050)
Возврат:
MID: 0x01 (XZ-SRM-MUS адрес)
FN: 0x03 (фиксированный)
LEH: 0x50 полный регистр чтения (0x01 ~ 0x50)
Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.
0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃
Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.
0x02FE = 76.6%
Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.
0x0168 = 3,60 в
Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.
0xFFA0 = -96dBm
5,7 XZ-SRM-MUS настройки времени ожидания. Если данные датчика не получены в течение установленного времени, XZ-SRM-MUS удаляет данные регистра соответствующего канала датчика.
ID: 0x01
FN: 0x0B (фиксированный)
Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут
Возврат:
5,8 заданное время для чтения XZ-SRM-MUS
Возврат:
6. Бесплатная Настройка программного обеспечения Modbus

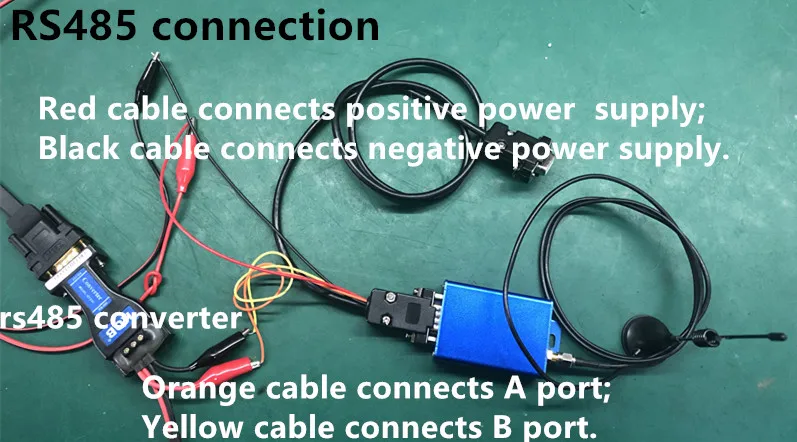

7. Определение интерфейса XZ-SRM-MUS
