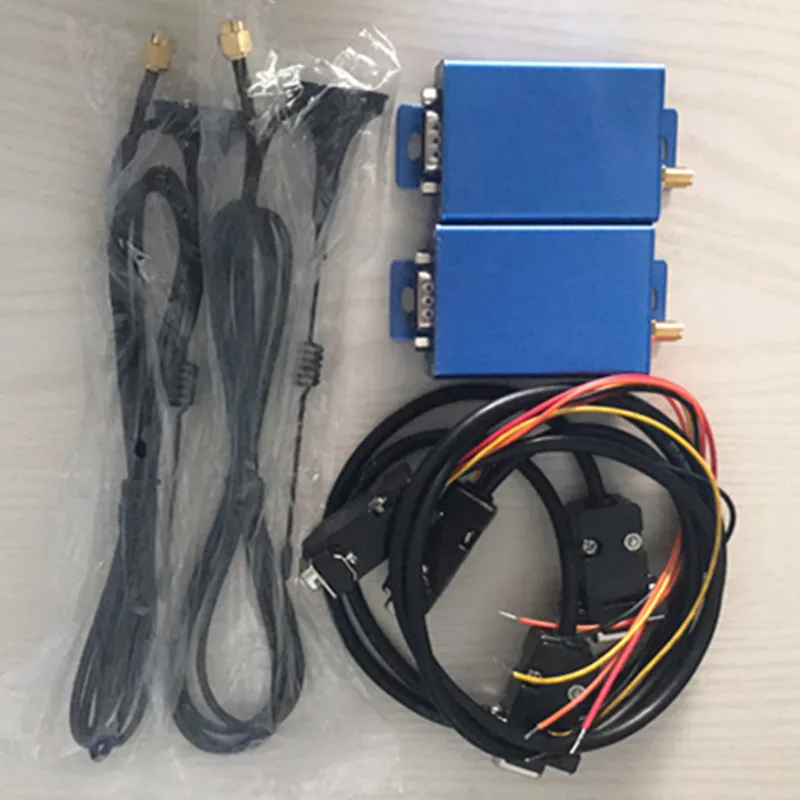

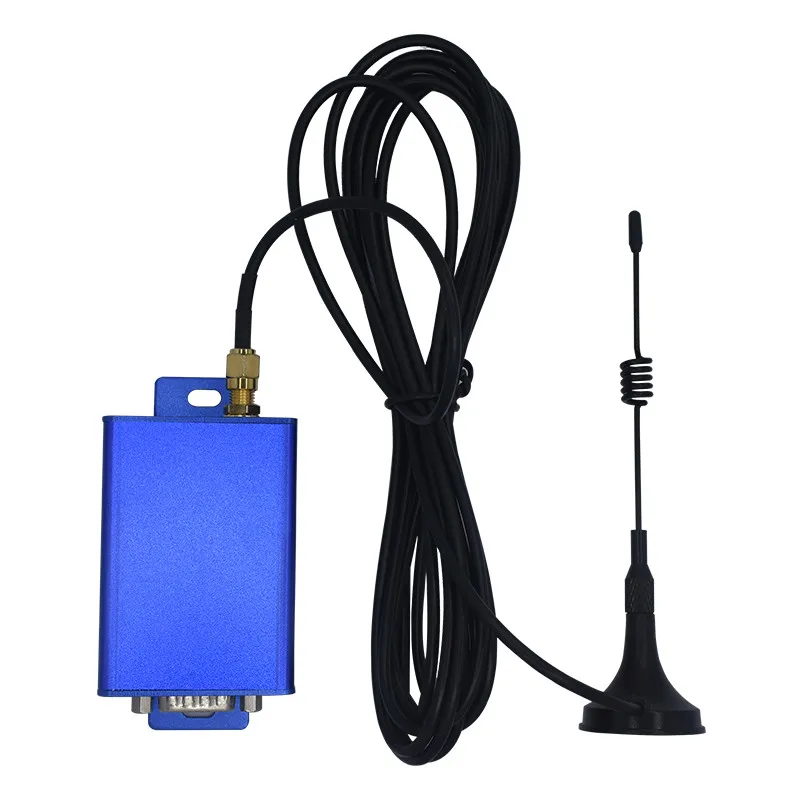

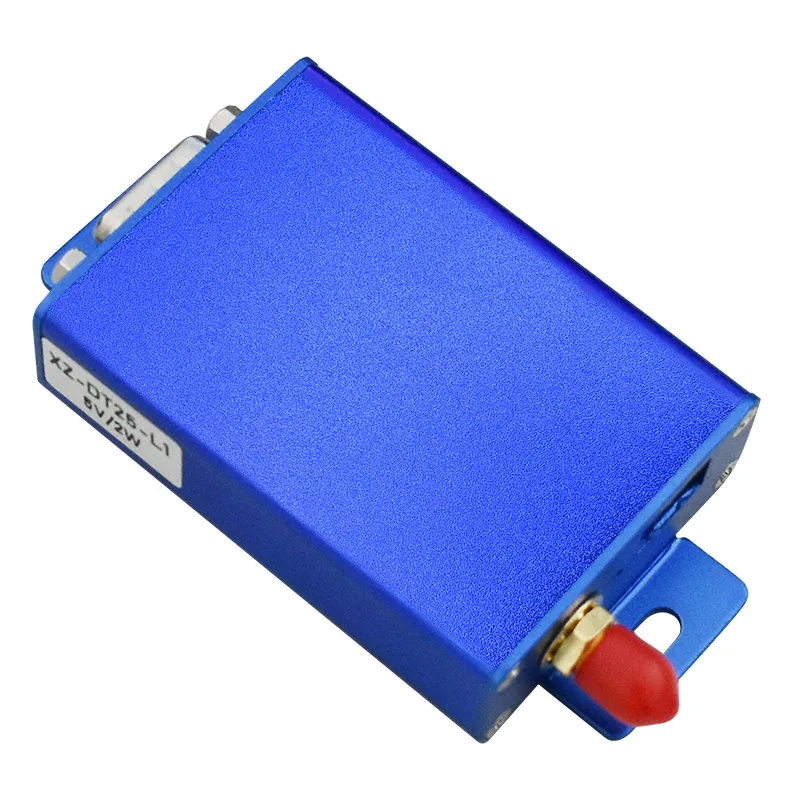

Посылка включает в себя: 2шт XZ-DT25-L(2 Вт) радиомодем, 2шт rs232 & rs485 программный кабель, 2шт небольшие Магнитные антенны.
1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,9600BPS,2 Вт, 5 в постоянного тока;
2. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;
3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;
4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.
5. Если требуется 12 В постоянного тока, пожалуйста, сообщите мне после размещения заказа.
Характеристики:
1) Основные характеристики
Поддержка VHF (136-174 МГц, 220-240 МГц),UHF(410 МГц-470 МГц) пользовательское Программирование; Высокая чувствительность приема до-123dBm/1200bps Скорость передачи данных по воздуху 1200-115200, серийная скорость передачи данных 1200-115200, установленная пользователем. 3 км-5 км Дальняя передача 2 мс задержка при 115200bps С интерфейсом RS232 и RS485 2, TTL по индивидуальному заказу 16 каналов (0 Ch DIP switch selcet и другие 15 CHS PC программирование программного обеспечения)2)Технические параметры:
Частотный диапазон
136-174 МГц, 220-240 МГц,410 МГц-470 МГц
Стабильность частоты
≤ ± 2,5ppm
Мощность передачи
2 Вт (33dBm)
Модуляция
GFSK/4GFSK
Скорость передачи данных RF
1200 ~ 115200bps
Интерфейс
RS232 и RS485(TTL по индивидуальному заказу)
Источник питания
5V @ 2A(8 ~ 36V на заводе)
Формат данных интерфейса
8E1/8N1/801
Расстояние передачи
3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)
Чувствительность приема
-123dBm @ 1200bps/-106dBm @ 115200bps
Полоса пропускания канала
10 кГц @ 1200bps/200 кГц @ 115200bps
Рабочая температура
-40 ℃ ~ 80 ℃ (промышленный класс)
Рабочая влажность
От 10% до 90% относительной влажности, без конденсации
Ток выбросов
≤ 1500ма
Ток приема
≤ 80 мА
Размер (Д/Ш/В)
86X45X20 мм
Вес (г)
≤ 80 г

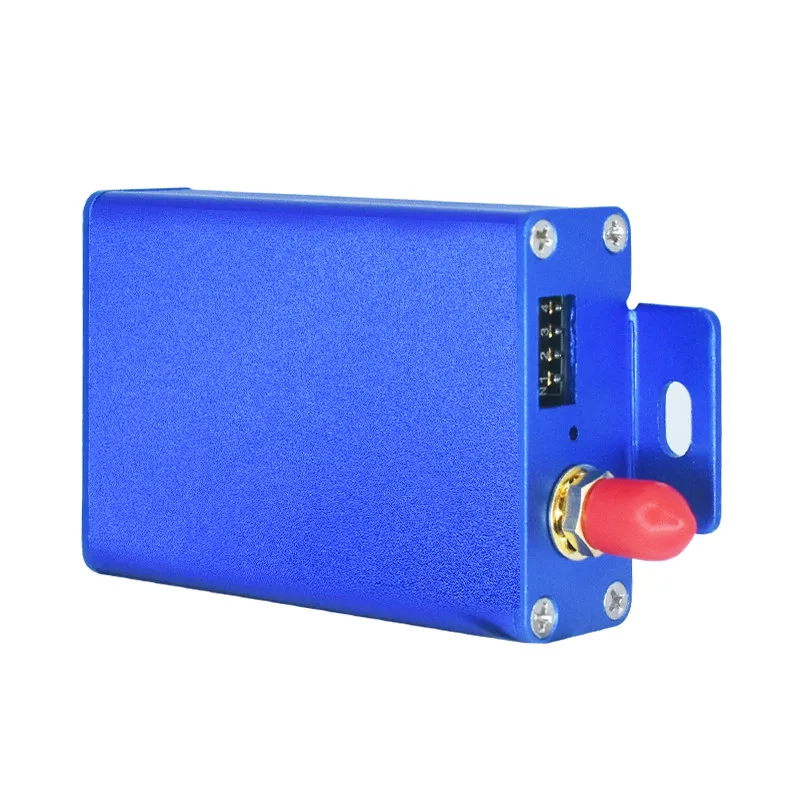

3) Размер

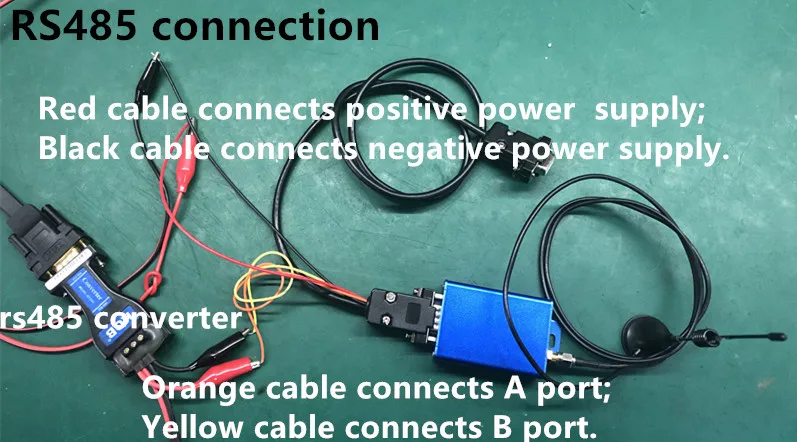

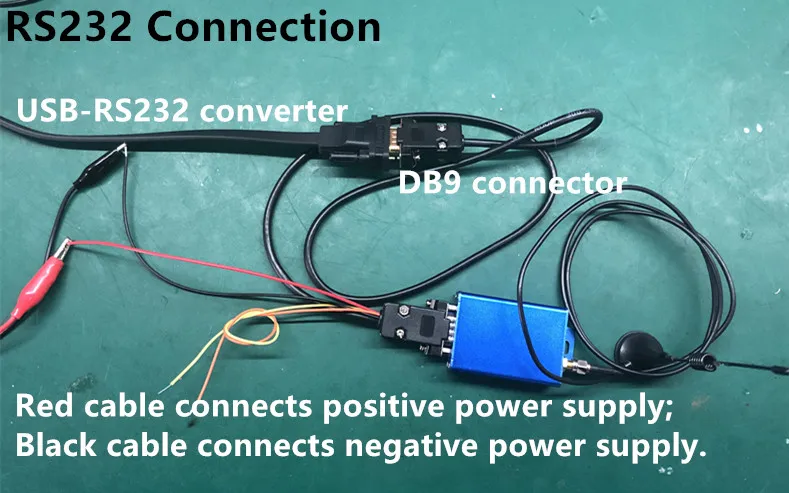

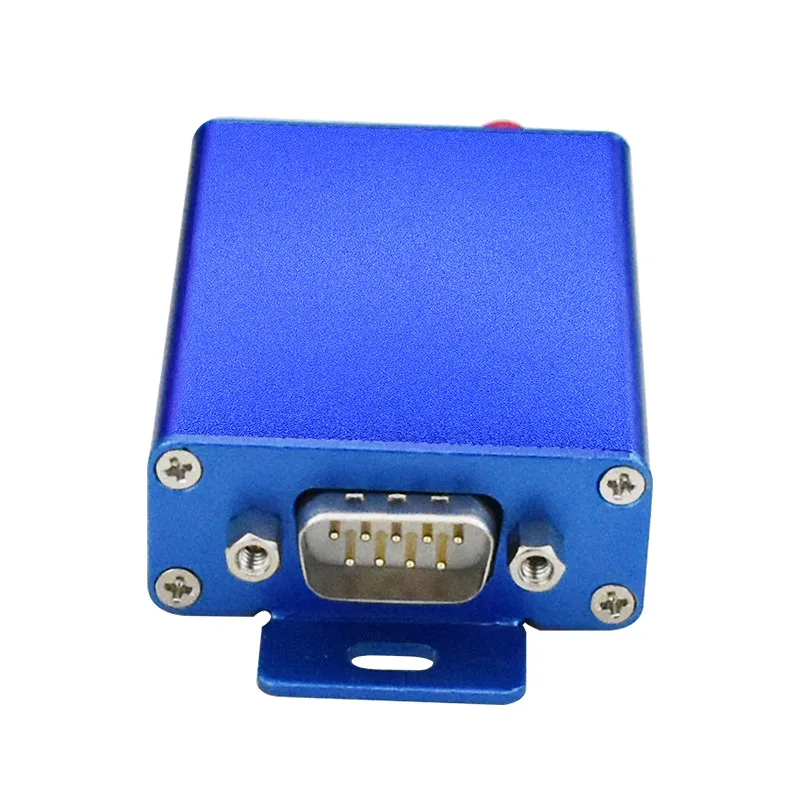

4) определения контактов
Булавки
XZ-DT25-L1/2/4P
Примечание
DB9 Мужской Разъем
1.
VCC (+ 5 В)
5 ~ 36 В под заказ
2.
RS-232/RXD
3.
RS-232/TXD
4.
GND
Заземление источника питания
5
AGND
Сигнал заземления
6
RS-485/A
7
RS-485/B
8
SET_EN (включить набор)
9
SQ (индикатор сигнала приема)

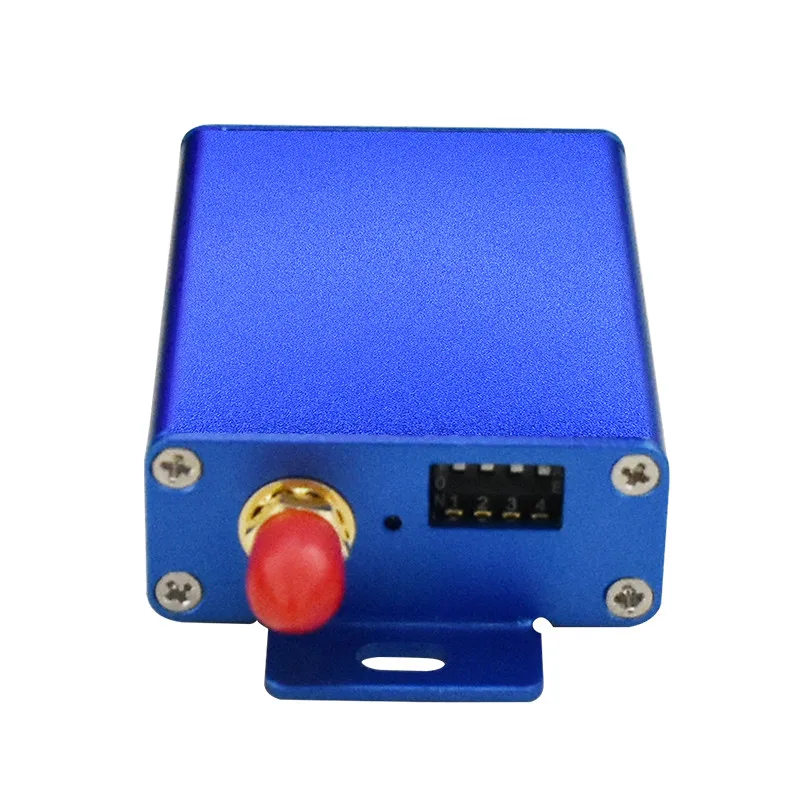

5)Рабочая частота
Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.
Канал (1234)
XZ-DT25-L1P
XZ-DT25-L2P
XZ-DT25-L4P
0(0000)
156,025 МГц
230,025 МГц
430,025 МГц
1(0001)
140,025 МГц
221,025 МГц
410,025 МГц
2(0010)
142,025 МГц
223,025 МГц
414,025 МГц
3(0011)
144,025 МГц
224,025 МГц
418,025 МГц
4(0100)
146,025 МГц
225,025 МГц
422,025 МГц
5(0101)
148,025 МГц
226,025 МГц
426,025 МГц
6(0110)
150,025 МГц
227,025 МГц
434,025 МГц
7(0111)
152,025 МГц
228,025 МГц
437,025 МГц
8(1000)
154,025 МГц
229,025 МГц
441,025 МГц
9(1001)
158,025 МГц
231,025 МГц
445,025 МГц
10(1010)
160,025 МГц
232,025 МГц
449,025 МГц
11(1011)
162,025 МГц
233,025 МГц
453,025 МГц
12(1100)
164,025 МГц
234,025 МГц
457,025 МГц
13(1101)
166,025 МГц
235,025 МГц
461,025 МГц
14(1110)
168,025 МГц
236,025 МГц
465,025 МГц
15(1111)
170,025 МГц
237,025 МГц
469,525 МГц
Настройка функции программного обеспечения
1,1 введите режим настройки
Аппаратное обеспечение входит в режим настройки: Подключение 8ThНожка с землей и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.
Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК
Формат + + +
Возврат ОК
1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала
Формат> WF0/RX: 453,25000/TX: 453,25000
Возврат
Объяснение> WF0 означает рабочую частоту при написании канала 0
RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
Те же XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.
1,3 интерфейс настройки скорости передачи данных
Формат> WBA
Возврат
Объяснение> WB означает скорость передачи данных через интерфейс
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200
1,4 Настройка паритета
Формат> WVN
Возврат <Проверка: 8N1
Объяснение> WV означает интерфейс паритета
N, E, O означает 8N1, 8E1, 8O1
1,5 настройка скорости передачи воздуха
Формат> WAA
Возврат
Объяснение> WA означает скорость передачи воздуха
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200
Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.
1,6 чтение всех параметров команды
Формат> R
Возврат
<Проверьте: 8N1
Объясните выходные XZ-DT25 текущие рабочие параметры
1,7 режим настройки выхода
Формат> E
Возврат ОК
XZ-DT25 режим настройки выхода, даже если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.
