Характеристики:
1) Основные характеристики
Поддержка VHF (136-174 МГц, 220-240 МГц) UHF (410-470 МГц) пользовательское Программирование; Высокая чувствительность приема до-123dBm/1200bps; Скорость передачи данных по воздуху 1200-115200bps setable, последовательная скорость передачи данных 1200-115200bps setable пользователем; С интерфейсом RS232 и RS485 2, TTL по индивидуальному заказу; 2 мс задержка при 115200bps; 16 каналов (0 Ch DIP switch selcet и другие 15 CHS PC программирование программного обеспечения); 3 км-5 км дальняя дальность передачи.2)Технические параметры:
Частотный диапазон
136-174 МГц, 220-240 МГц, 410-470 МГц
Стабильность частоты
≤ ± 2,5ppm
Мощность передачи
2 Вт (33dBm)
Модуляция
GFSK/4 GFSK
Скорость передачи данных RF
1200 ~ 115200bps
Интерфейс
RS232 и RS485 (TTL по индивидуальному заказу)
Источник питания
5 V @ 2A (8 ~ 36 V на заводе)
Формат данных интерфейса
8E1/8N1/801
Расстояние передачи
3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)
Чувствительность приема
-123dBm @ 1200bps/-106dBm @ 115200bps
Полоса пропускания канала
10 кГц @ 1200bps/200 кГц @ 115200bps
Рабочая температура
-40 ℃ ~ 80 ℃ (промышленный класс)
Рабочая влажность
От 10% до 90% относительной влажности, без конденсации
Ток выбросов
≤1.5A (максимальный выходной ток не менее 2А)
Ток приема
≤ 80 мА
Размер (Д/Ш/В)
86X45X20 мм
Вес (г)
≤ 80 г
3) Размер
4) определения контактов
Булавки
XZ-DT25-L1/2/4e
Примечание

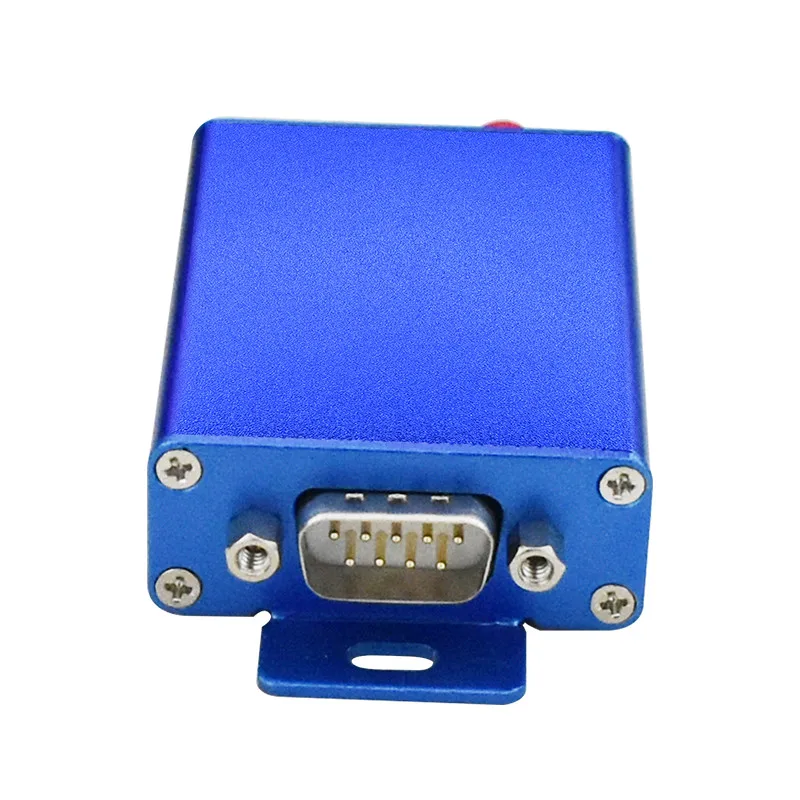

DB9 Мужской Разъем
1
VCC (+ 5 В)
5 ~ 36 В под заказ
2
RS-232/RXD
3
RS-232/TXD
4
GND
Заземление источника питания
5
AGND
Сигнал заземления
6
RS-485/A
7
RS-485/B
8
SET_EN (включить набор)
9
SQ (индикатор сигнала приема)
5)Рабочая частота

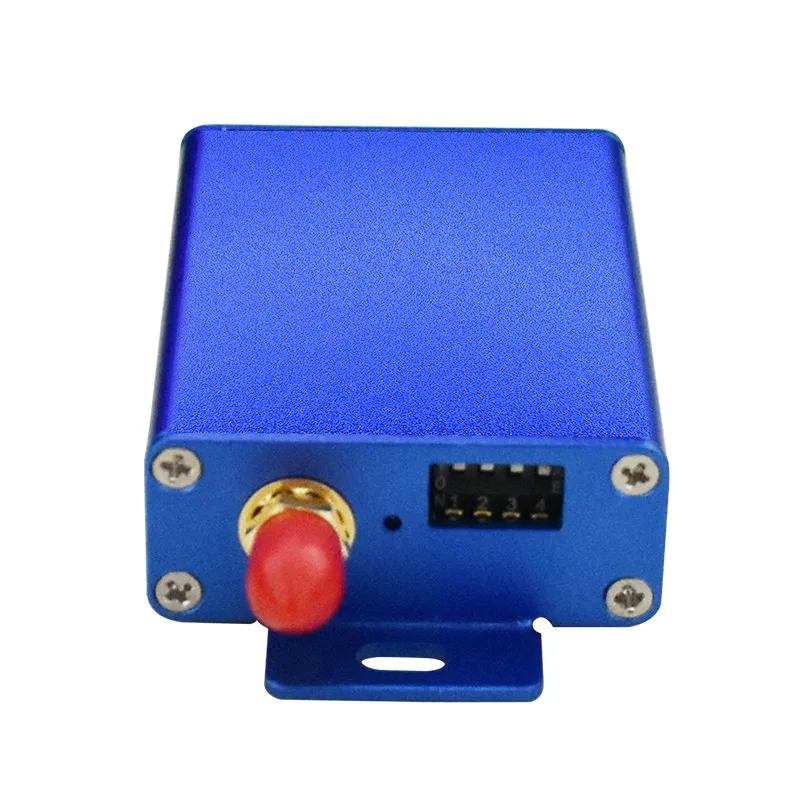

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.
Канал (1234)
XZ-DT25-L1E
XZ-DT25-L2E
XZ-DT25-L4E
0 (0000)
156,025 МГц
230,025 МГц
430,025 МГц
1 (0001)
140,025 МГц
221,025 МГц
410,025 МГц
2 (0010)
142,025 МГц
223,025 МГц
414,025 МГц
3 (0011)
144,025 МГц
224,025 МГц
418,025 МГц
4 (0100)
146,025 МГц
225,025 МГц
422,025 МГц
5 (0101)
148,025 МГц
226,025 МГц
426,025 МГц
6 (0110)
150,025 МГц
227,025 МГц
434,025 МГц
7 (0111)
152,025 МГц
228,025 МГц
437,025 МГц
8 (1000)
154,025 МГц
229,025 МГц
441,025 МГц
9 (1001)
158,025 МГц
231,025 МГц
445,025 МГц
10 (1010)
160,025 МГц
232,025 МГц
449,025 МГц
11 (1011)
162,025 МГц
233,025 МГц
453,025 МГц
12 (1100)
164,025 МГц
234,025 МГц
457,025 МГц
13 (1101)
166,025 МГц
235,025 МГц
461,025 МГц
14 (1110)
168,025 МГц
236,025 МГц
465,025 МГц
15 (1111)
170,025 МГц
237,025 МГц
469,525 МГц

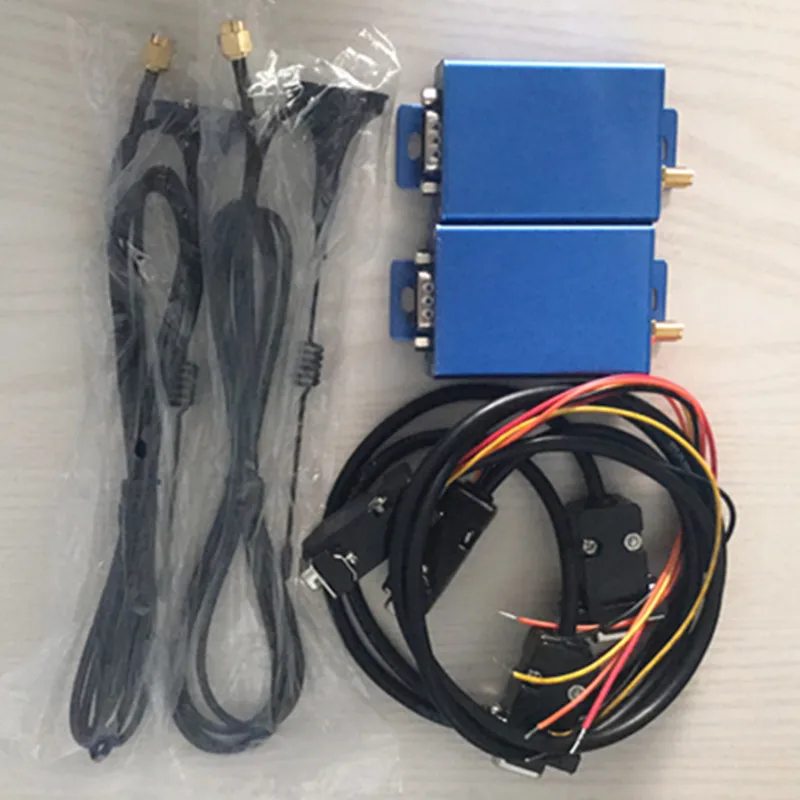

Стандартные аксессуары:
Кабель для программирования rs232 и rs485

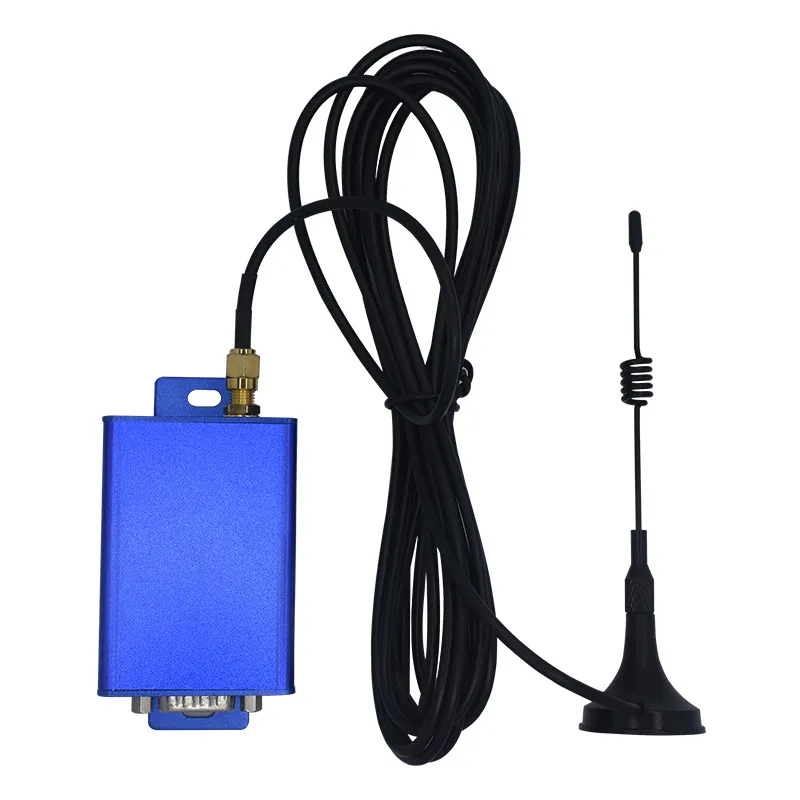

Маленькая присоска-антенна

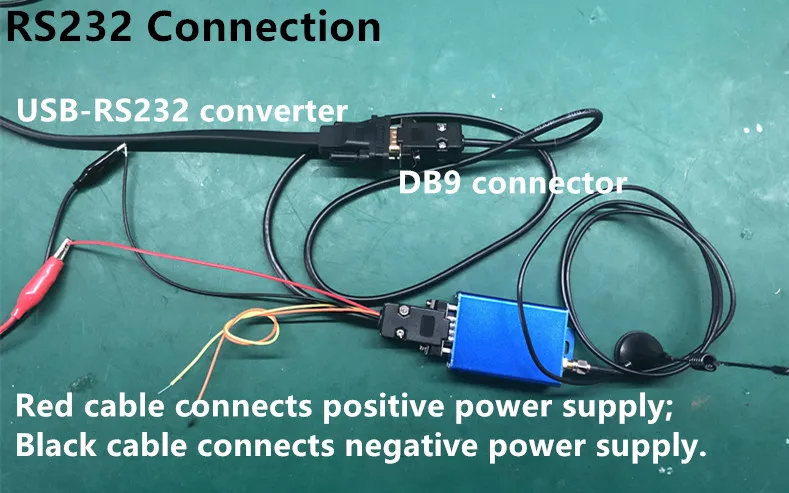

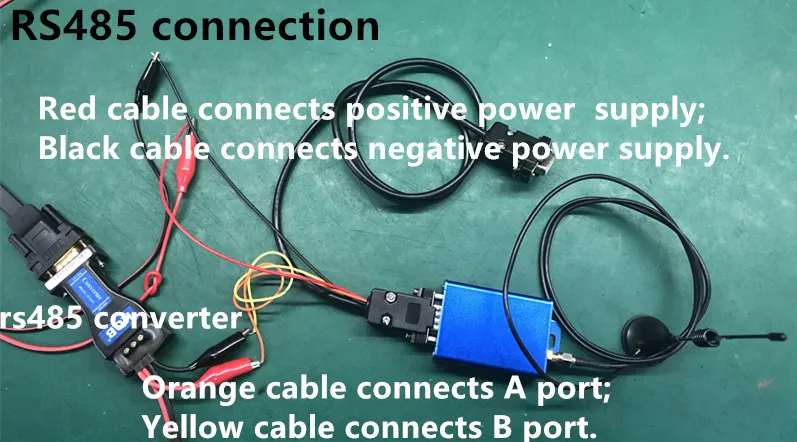

Инструкции по подключению:
Больше новых продуктов
7) Применение
Дистанционное управление телеметрией Система безопасности Сбор промышленных данных Домашняя Автоматизация Беспроводная связь данных Система доступа Управление роботом Периферийные устройства для беспроводного ПК8) Обратная связь:
