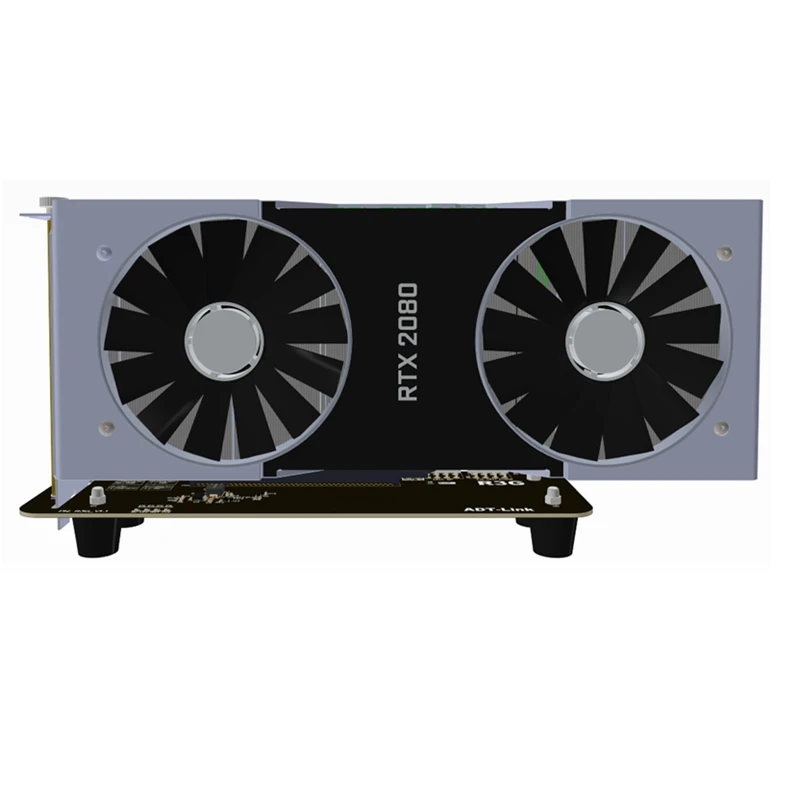

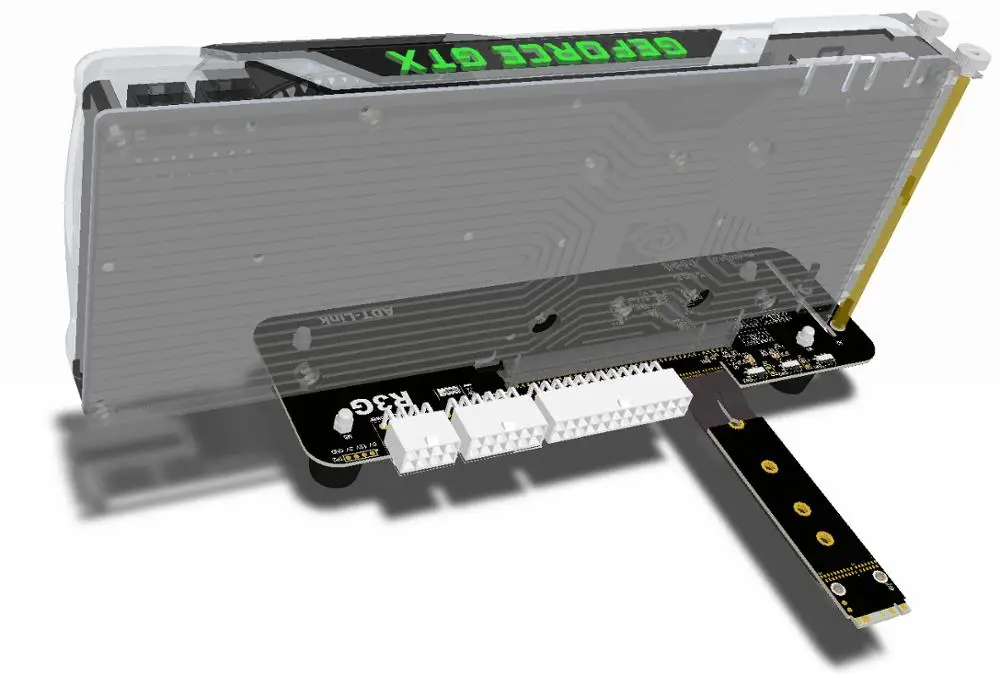

Подставка для внешней видеокарты M.2 key M, кронштейн с переходным кабелем PCIe3.0 x4, 25 см, 50 см, 32 ГБ, для ITX, STX, NUC, VEGA64, GTX1080ti

Длина настраивается, cВозможные цены разной длины не одинаковые, Пожалуйста, свяжитесь с нами, если вам нужно!

Бренд: ADT

Модель продукта: продукты серии R3G

Название продукта: удлинитель платы внешнего адаптера видеокарты

Длина провода: 25 см, 50 см (другие длинные оптовые заказы могут быть изменены)

Совместимость с видеокартой: поддержка новых видеокарт, поставляемых после 2015 года (старые видеокарты, поставляемые до 2014 года, не поддерживаются)

Совместимость материнской платы: материнская плата ITX/STX, NUC, поддерживает только интерфейс M.2 NVMe, не поддерживает интерфейс M.2 SATA, не поддерживает интерфейс M.2 Wi-Fi, не поддерживает интерфейс M.2 WWAN

Описание питания: модель, поддерживающая источник питания,-это Блок питания DELL 12 В/18 А/220 Вт или стандартный блок питания ATX. Пожалуйста, подготовьте или Приобретите питание отдельно.

Скорость полосы пропускания: pmie3.0x4 (32 г/локон)

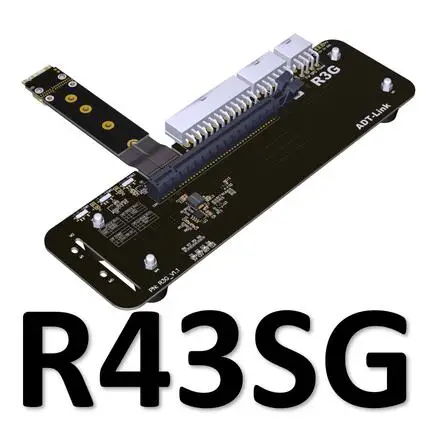

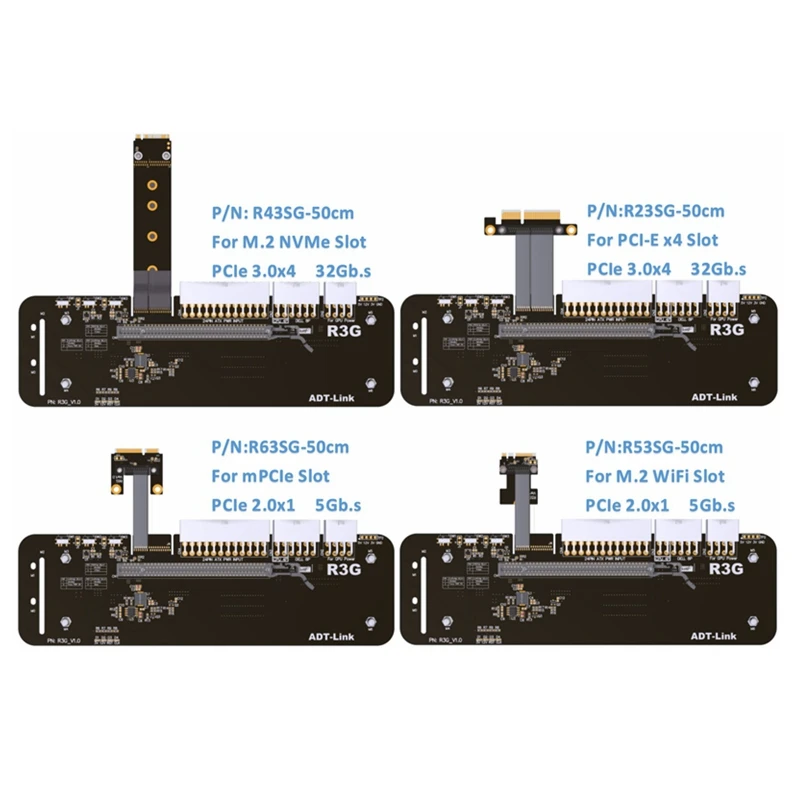

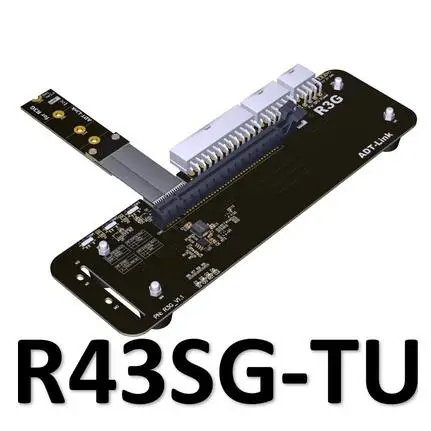

Описание модели: R43SG (интерфейс M.2 NVMe)

Примечание:

1. Мы настоятельно рекомендуем использовать его для настольных ПК, а не для ноутбуков.Низкий процент успеха для ноутбуков из-за несовместимости, особенно для HP, Dell, Lenovo)

2. Профессиональный Настоятельно рекомендуется использовать. Этот товар не включает руководство пользователя, и мы Не поддерживает техническую поддержку, пожалуйста, учтите это перед размещением Заказ.

3. Если BIOS не распознается, Обновите BIOS до последней версииС официального сайта вашей материнской платы.

4. ССистемаПоддержка: поддерживает только Win10 1909 и более поздние версии.

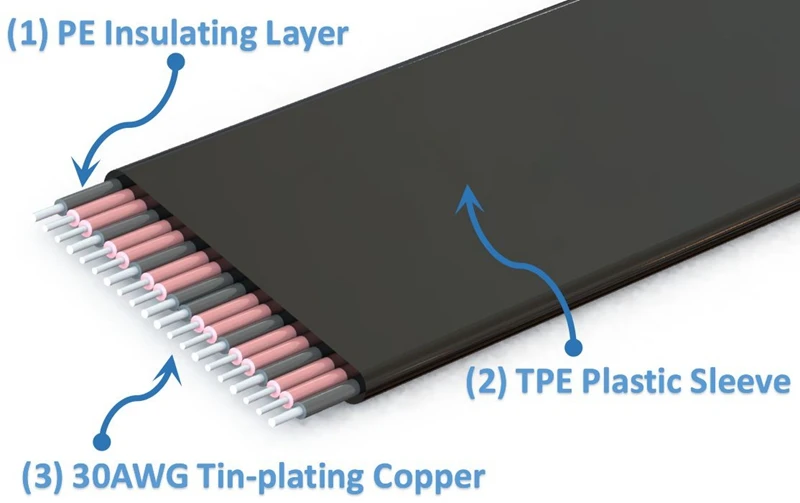

Экранирование EMI с проводящим полимером

Удлинитель использует новейшие материалы для экранирования EMI с пятью плоскими кабелями. Этот метод позволяет полностью покрыть каждый кабель защитой от электромагнитных помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизации помех и ухудшения производительности, И уменьшить вес Экстендера.

Описание длины кабеля:

Длина кабеля серии R3G может быть выбрана 25 см или 50 см, ниже представлена длина кабеля 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

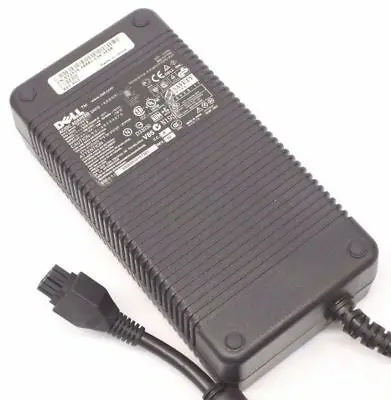

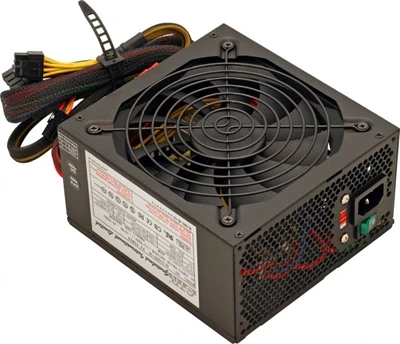

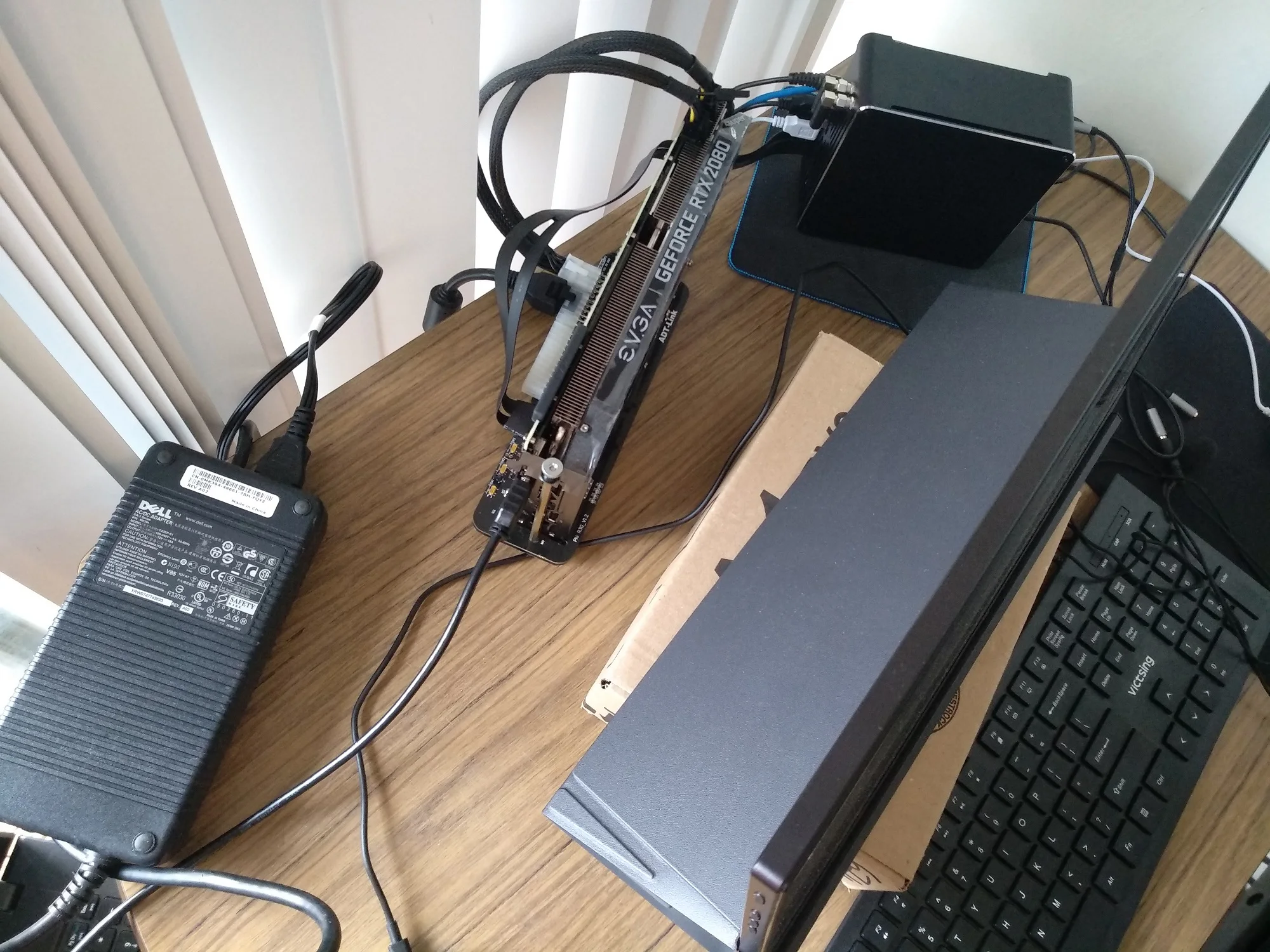

Поддерживаемый источник питания-это 8-контактный Блок питания DELL 12 В/18 А/220 Вт или стандартный блок питания блока питания. Блок питания должен быть подготовлен покупателем или приобретен отдельно.

Фото:

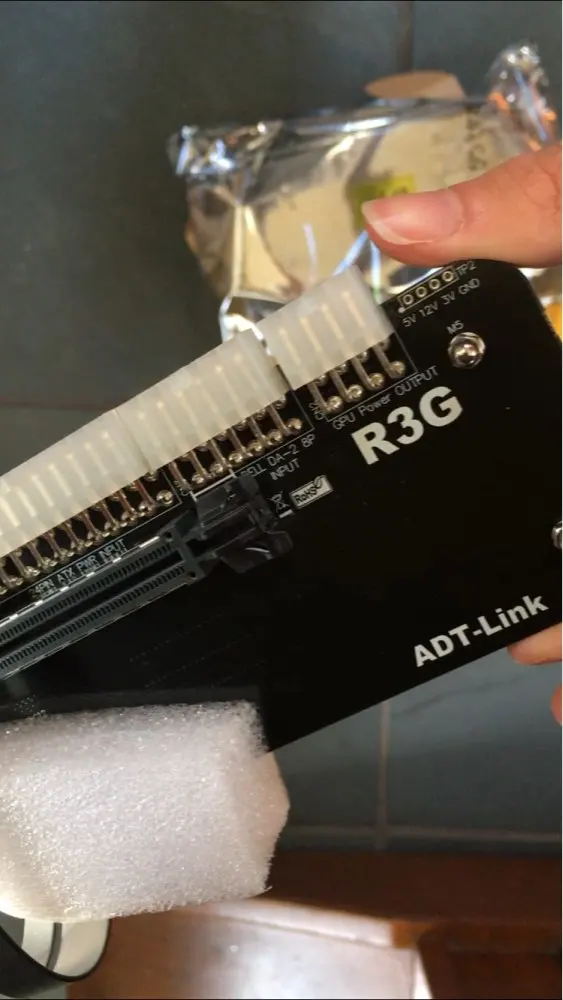

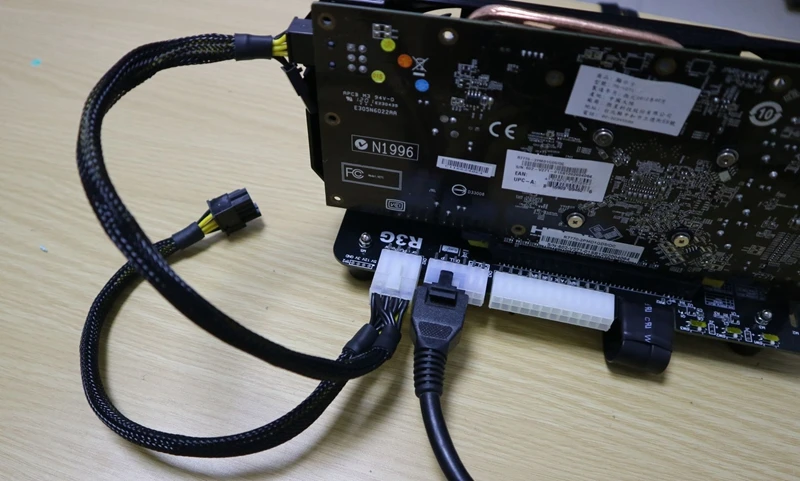

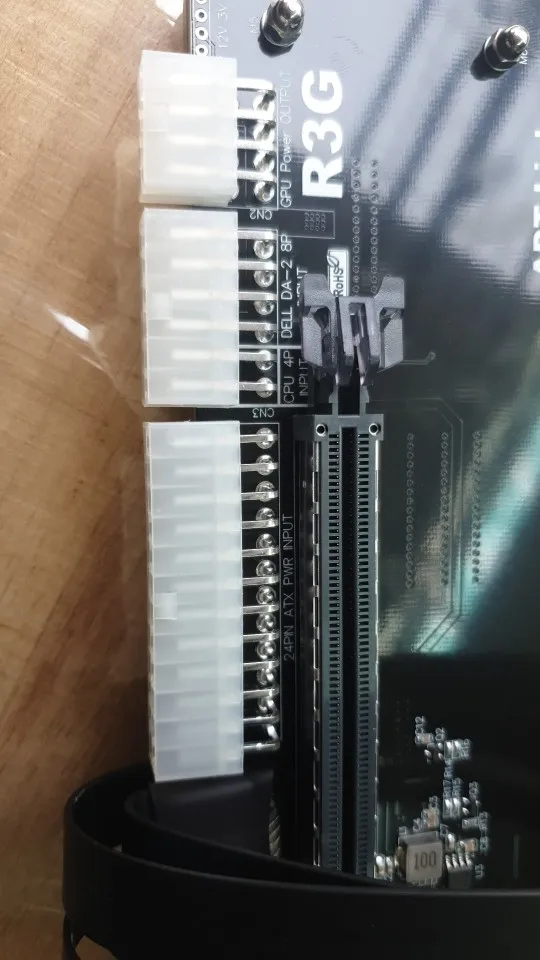

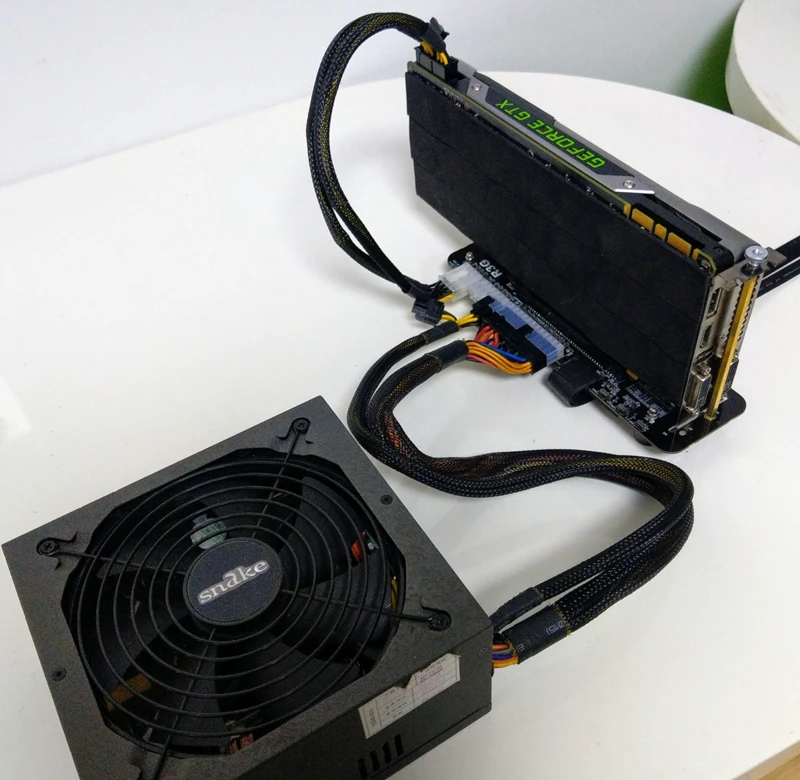

24p _ ATX и 4P _ CPU, выходная мощность 8P _ GPU.

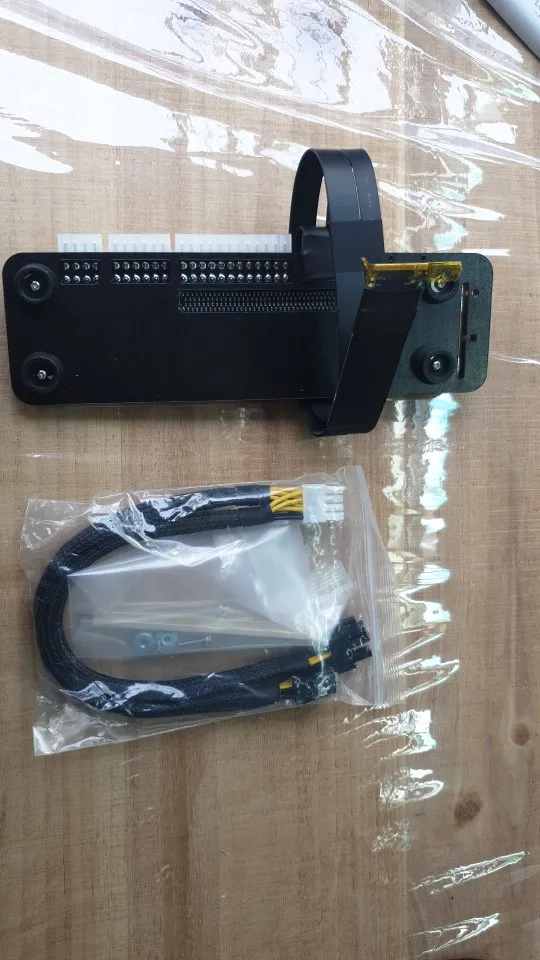

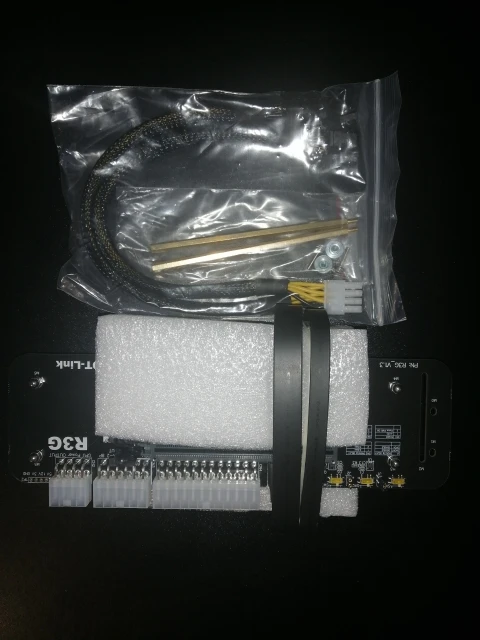

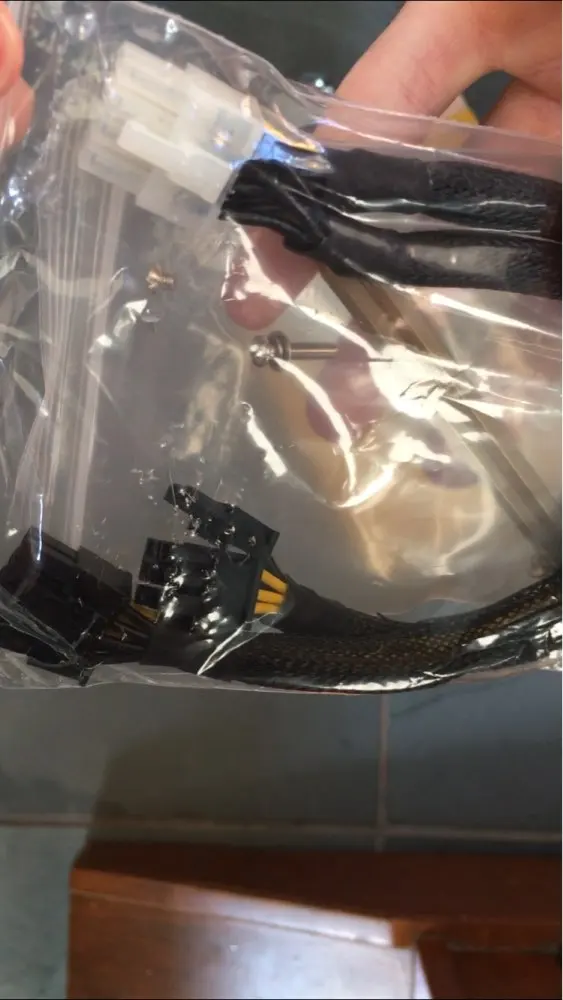

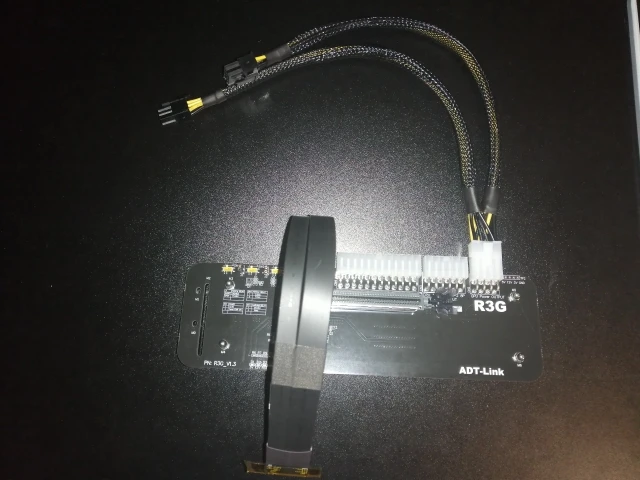

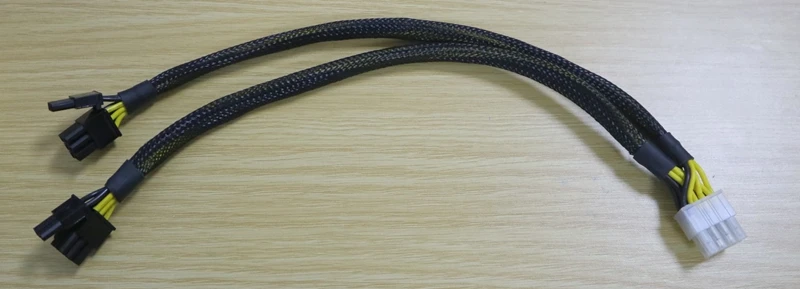

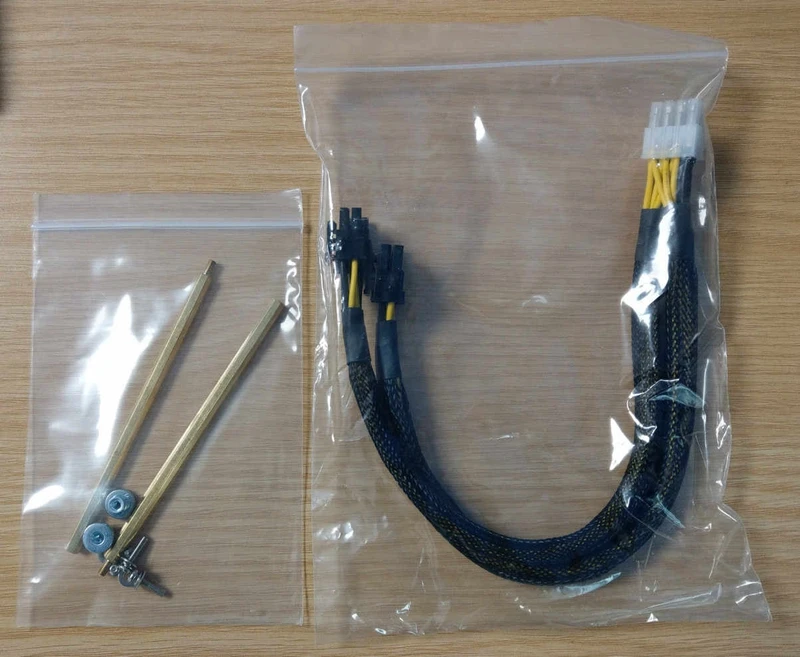

Аксессуары для изделия, прилагаются к следующему шнуру питания видеокарты ниже

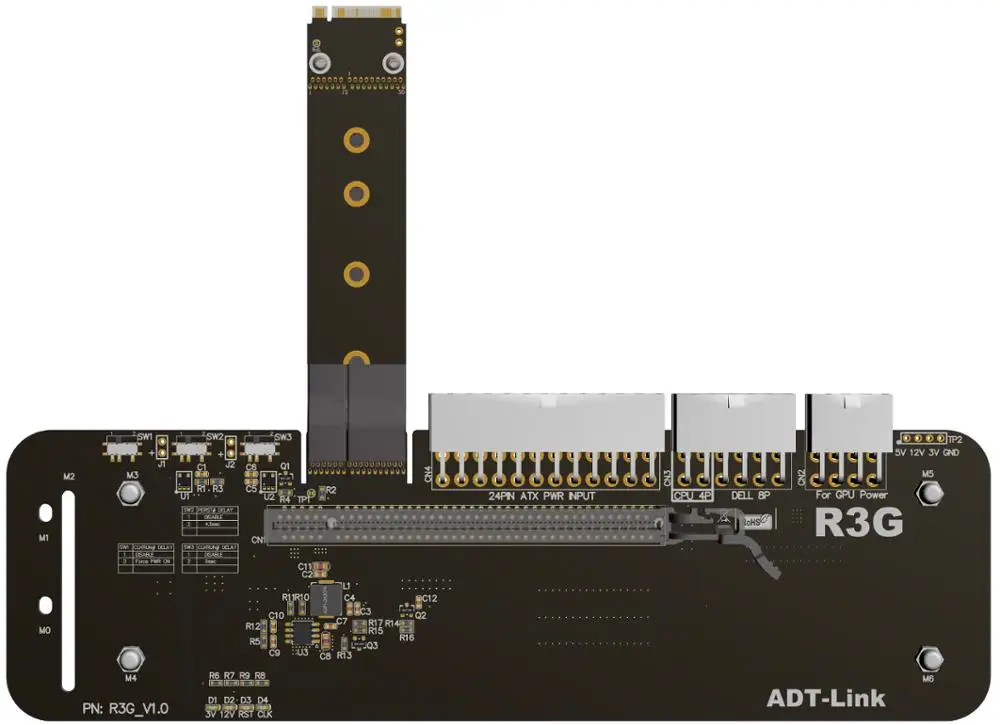

SW1, переключатель принудительного запуска питания, 1 для автоматического запуска, 2 для принудительного запуска, пожалуйста, обрежьте до 1 для автоматического запуска.

SW2, переключатель задержки сигнала PERST #, 1 задержка 2,2 секунды, 2 задержка 4,5 секунды, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, отрежьте до 1

SW3, переключатель задержки сигнала CLKRUN #, 1 закрыт, 2 задерживаются на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, обрежьте до 1

J1, переключатель задержки сигнала PERST #, функция открытия для открытия задержки, функция короткой задержки для закрытия, текущее программное обеспечение не поддерживает, вставьте короткую крышку перемычки.

J2, задержка clkrun_емкость, в настоящее время программное обеспечение не поддерживает, только для инженеров-разработчиков подключают тестирование задержки регулировки емкости. Для вставки конденсатора мкФ требуется около 2,2 секунд, для вставки конденсатора U и т. д.

Этапы установки:

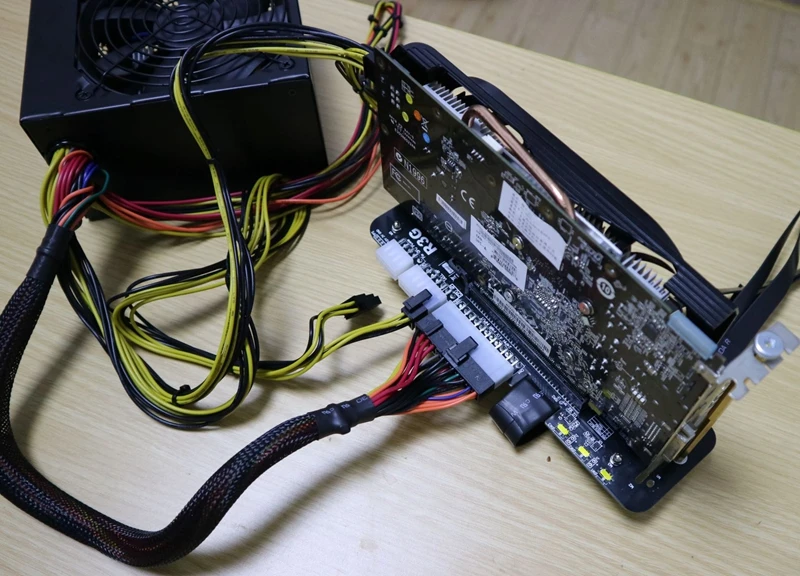

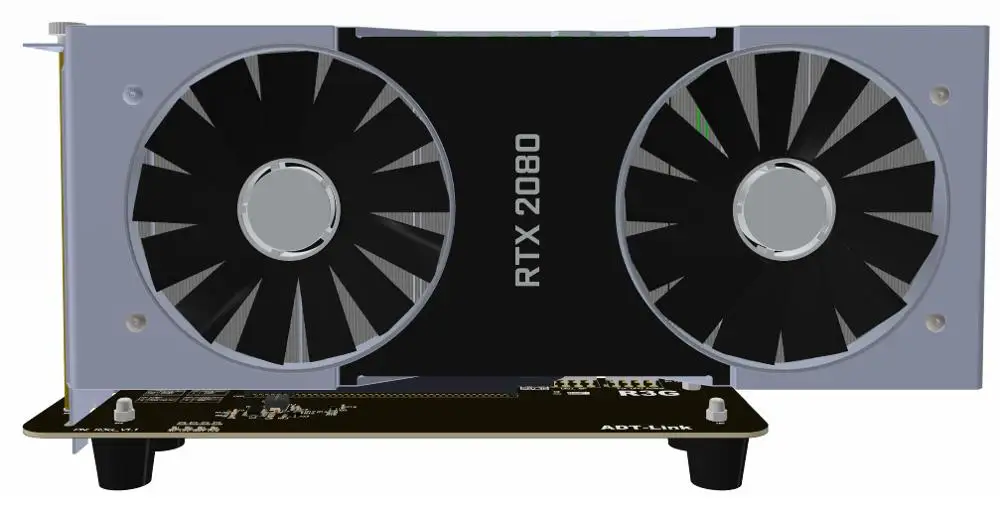

1. Установите шестигранную медную стойку и вставьте видеокарту в слот PCIe x16. Винт затягивается так, чтобы видеокарта не тряслась и не упала.

2. Также необходимо подключить блок питания ATX или блок питания DELL, включая шнур питания видеокарты. После установки блок питания DELL светильник тся оранжесветильник Том.

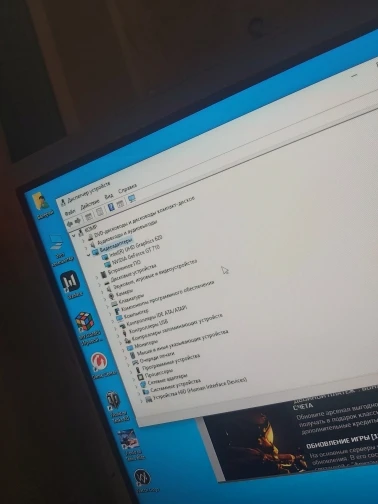

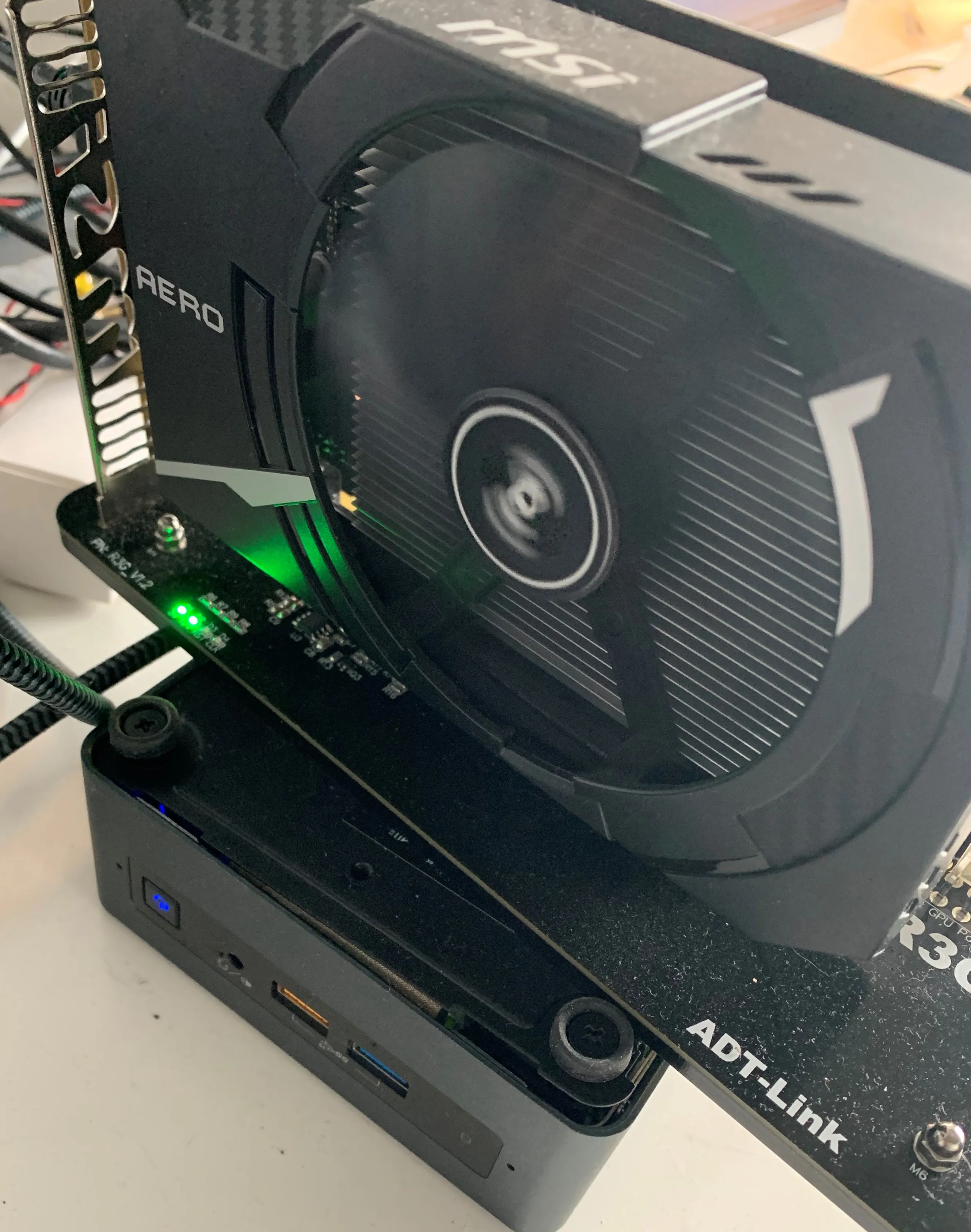

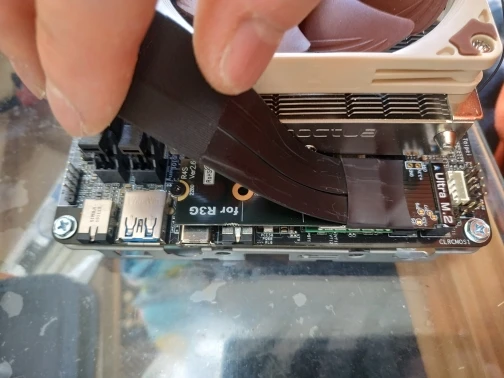

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания блок питания ATX автоматически начнет включаться вентилятор. При использовании блока питания DELL загорится зеленый светильник. В это время плата R3G будет включать Два зеленых огня. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.
