Последнее обновление: 21.05.2022

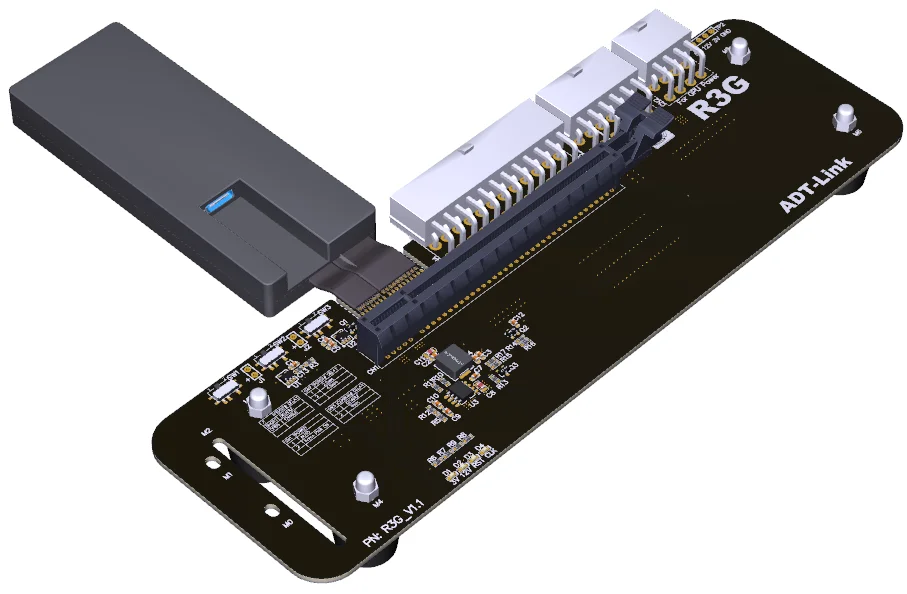

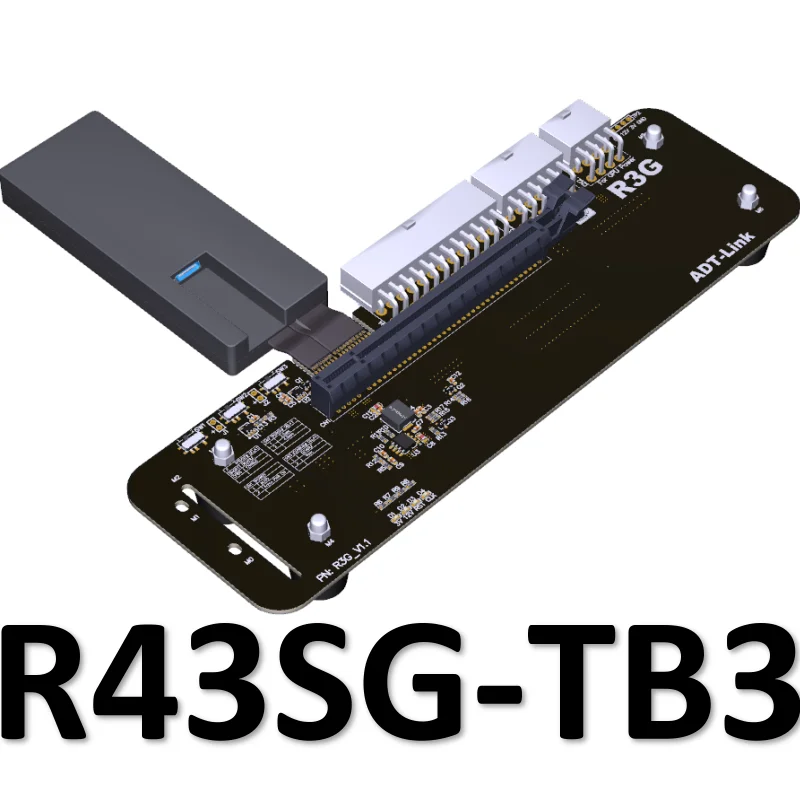

Отличная производительность продукта, хорошая репутация продукции, официальная Аутентичная, 100% проверка мощности доставки В дополнение к ноутбукам, этот продукт также поддерживает Материнские платы Intel NUC, материнские платы STX, материнские платы ITX и графические карты для внешнего использования. Модель изделия: R43SG-TB3 Название продукта: внешняя плата адаптера видеокарты удлинитель Длина провода: 25 см, 50 см Совместимость видеокарт: поддержка новых видеокарт, отправленных после 2015 года (старые видеокарты отправляются до 2014 года, не поддерживаются) Совместимость материнской платы: ноутбук, ITX/STX материнская плата, NUC,Поддерживает только thunderbolt3 Описание питания: модель, поддерживающая источник питания, является источником питания DELL 12V/18A/220W или Стандартным источником питания ATX. Пожалуйста, подготовьте или Приобретите питание отдельно. Скорость полосы пропускания: PCIe3.0x4 (32 г/локон) Аксессуары изделия: с кабелем lightning 3 50 см Описание длины провода: Удлинительный кабель R3G может быть выбран из 25 см или 50 см. Ниже указана длина кабеля 50 см, а также прилагаемый удлинитель lightning 3 на 50 см. См. Синий размер ниже:

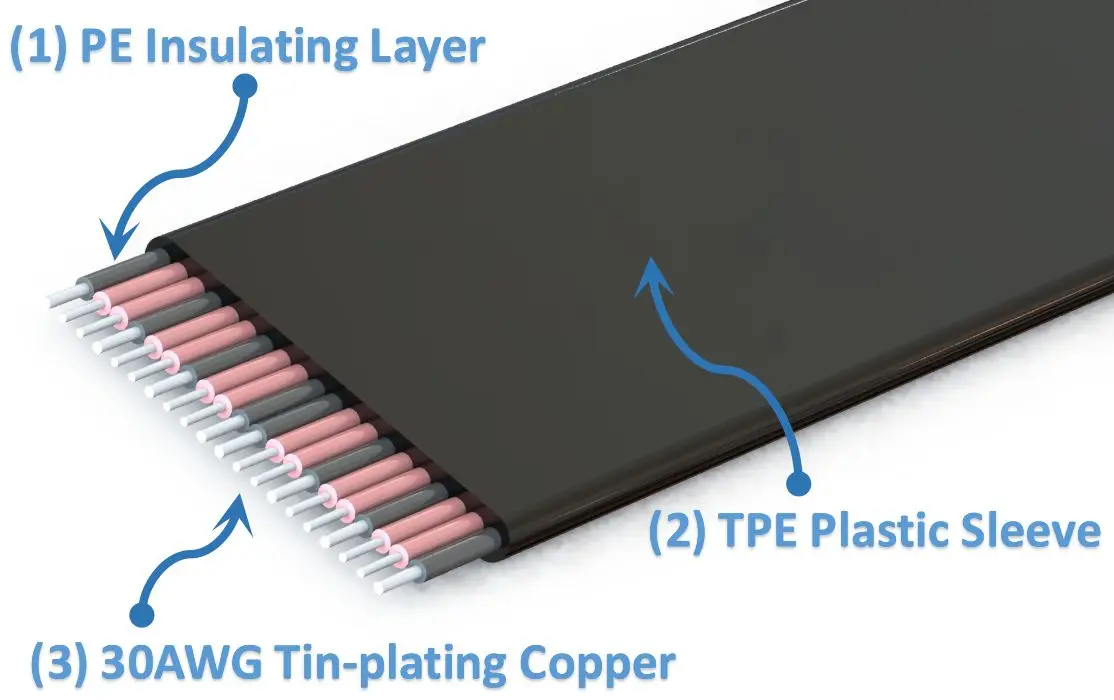

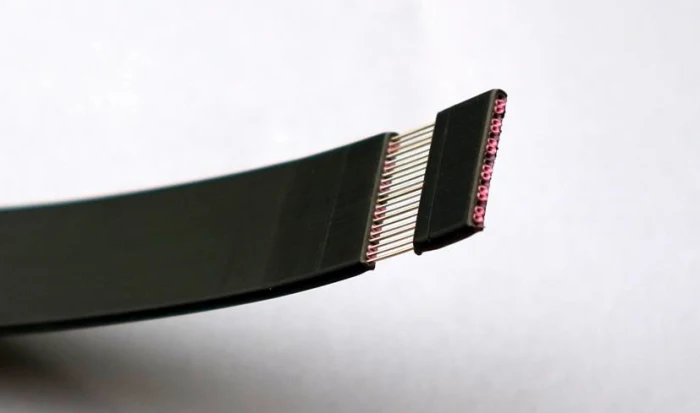

Преимущества продукта: Один. Преимущество провода, используя немецкий запатентованный импортированный провод, используя тайваньский импортный разъем Lotes, высокочастотная поддержка PCIe 3,0x4 32G/bps стабильная передача Два. Дифференциальный сигнал не имеет конструкции, нет проблемы ослабления сигнала помехи паразитной ёмкости и паразитной индуктивности, и нет микро короткого замыкания CAF, и продукт является прочным. Три. Продукт использует высококачественные материалы, точность изготовления печатных плат, толщина меди утолщена до 1 унции, достаточно золотого пальца, позолоченная стопа имеет хорошую электропроводность, может уменьшить синий экран аварии, вызванной увеличением окисления и стойкости к ржавчине. Он устойчив на полной скорости, нет необходимости замедляться, и нет проблем с аппаратной совместимостью. 4. Разъем видеокарты имеет пряжку. Ободок PCIe крепится с шестигранными медными столбами и ручными винтами. Компактная видеокарта не трясется.
Примечания к покупке: 1. При вставке кабеля обязательно распознает направление. Не вставляйте заднюю часть или не вставляйте смещение, чтобы устройство не было сожжено. При подключении кабеля сначала удерживайте гнездо устройства, а затем подключите кабель, чтобы избежать чрезмерной силы и прервать штырь гнезда. Запрещено сгибать и сгибать в диапазоне 2 см между двумя концами провода и пайки печатной платы. 2. Различные Материнские платы и оборудование возможности вождения сигнала и другие условия отличаются, результаты нашего теста не гарантированы, чтобы соответствовать вашим результатам тестирования, до тех пор, пока кабель расширения подключен, сигнал будет изношен, пожалуйста, не покупайте. 3. Графическая карта или материнская плата-это электронное устройство, которое возрастет и окислится с течением времени, а затем подключите Удлинительный кабель будет более нестабильным. Старые устройства не поддерживаются. Более четырех лет. Не покупайте. 4. Не может предоставить техническое руководство по совместимости драйвера установки продукта и т. Д. Обратитесь к группе внешних видеокарт.

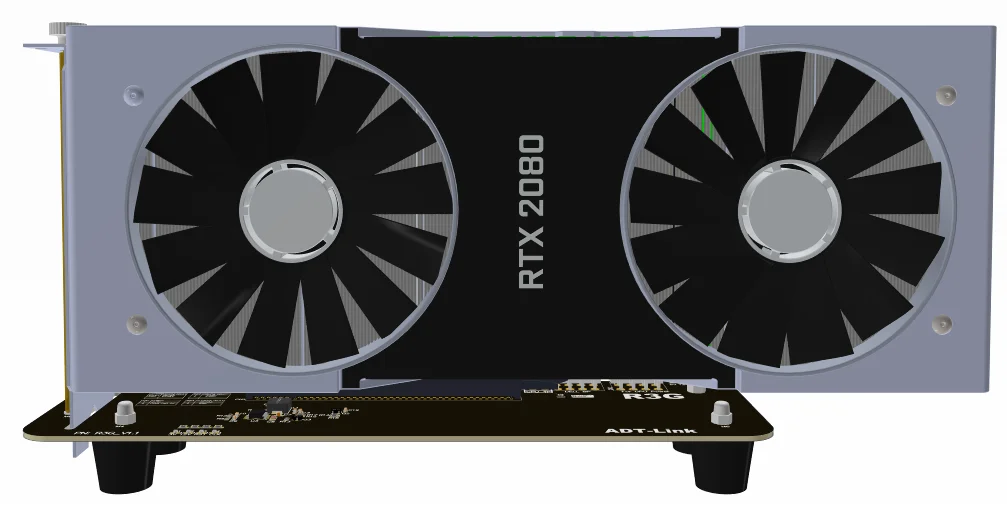

Изображение продукта: Аксессуары для продукта, шестигранные медные стойки и соответствующие винты для фиксированных видеокарт и одиночные адаптеры питания для видеокарт 6P-dual 8P

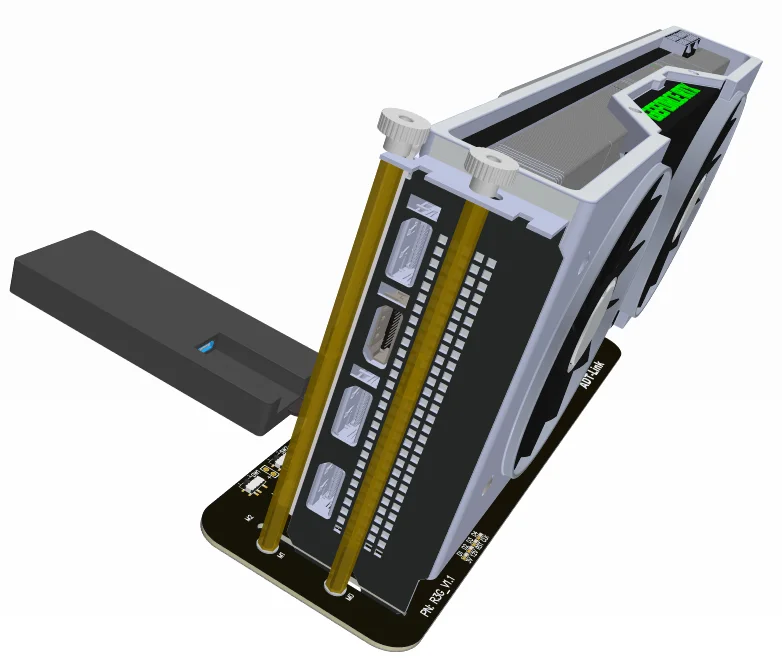

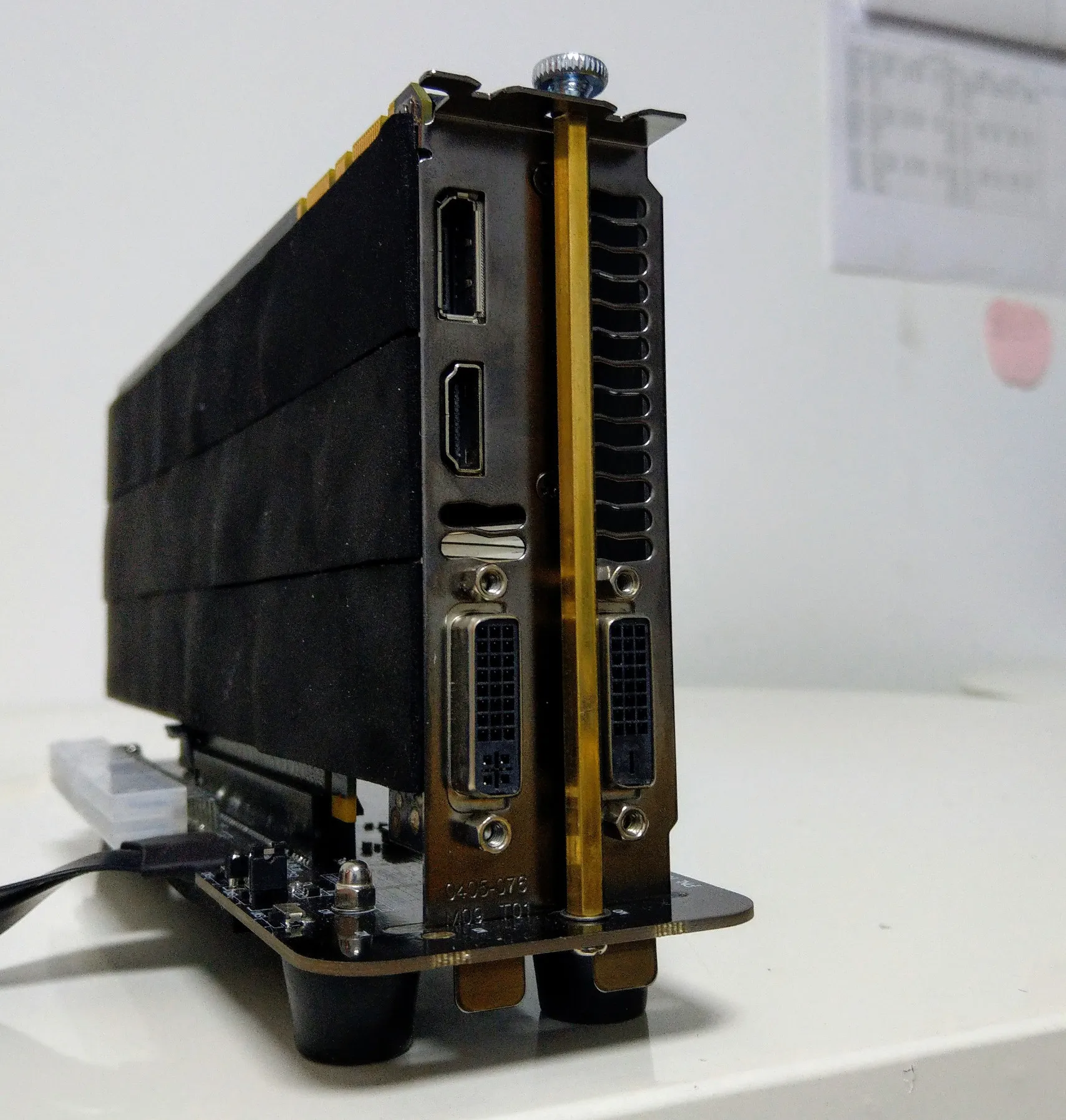

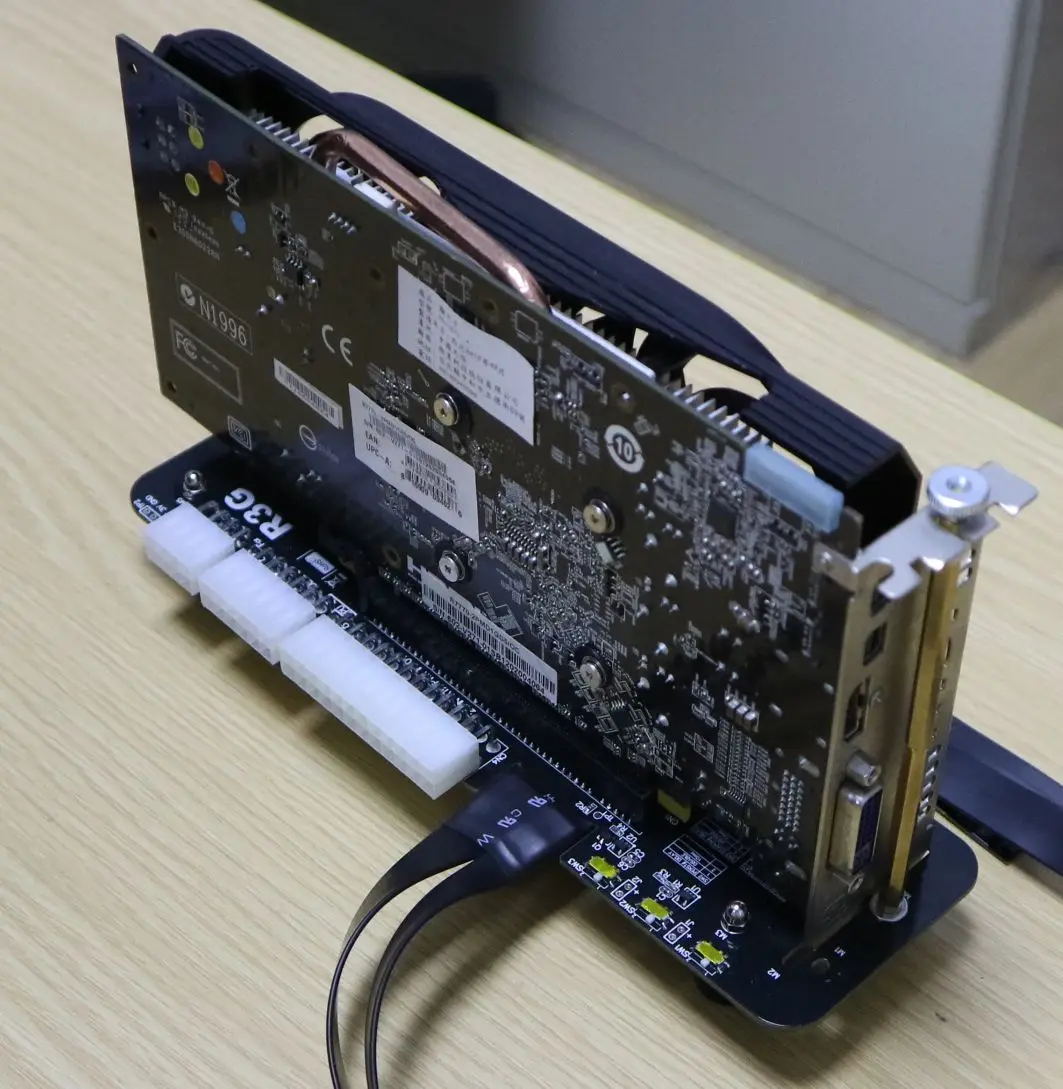

Шестиугольная медная колонна установлена, как показано ниже:

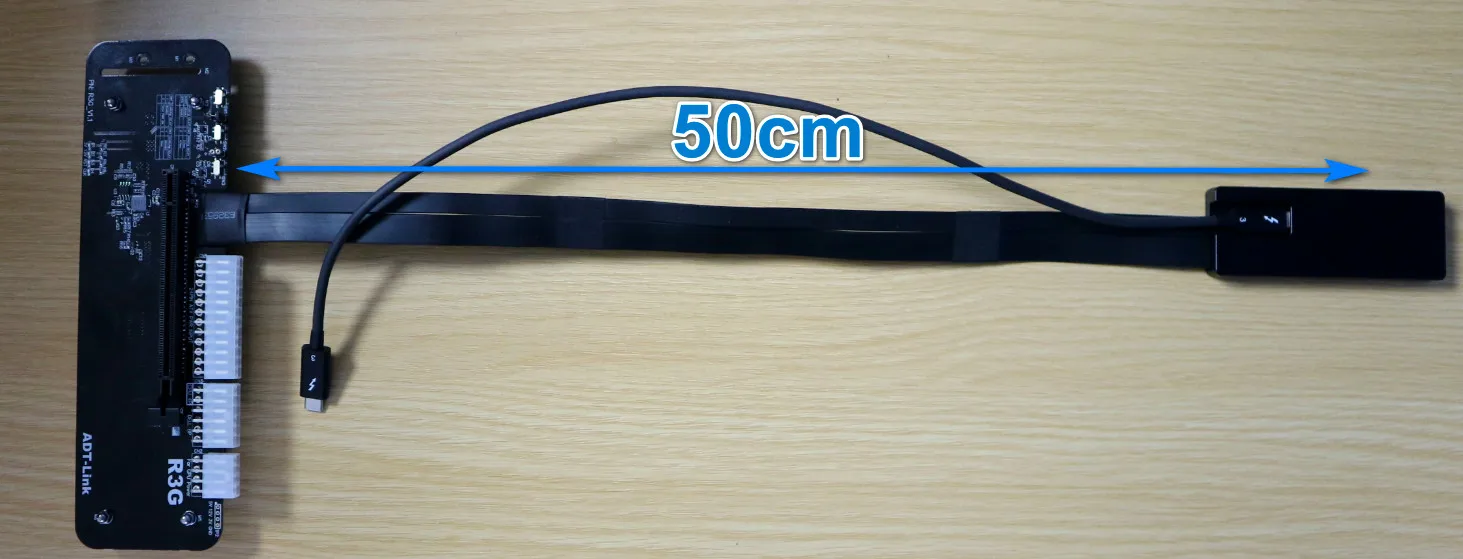

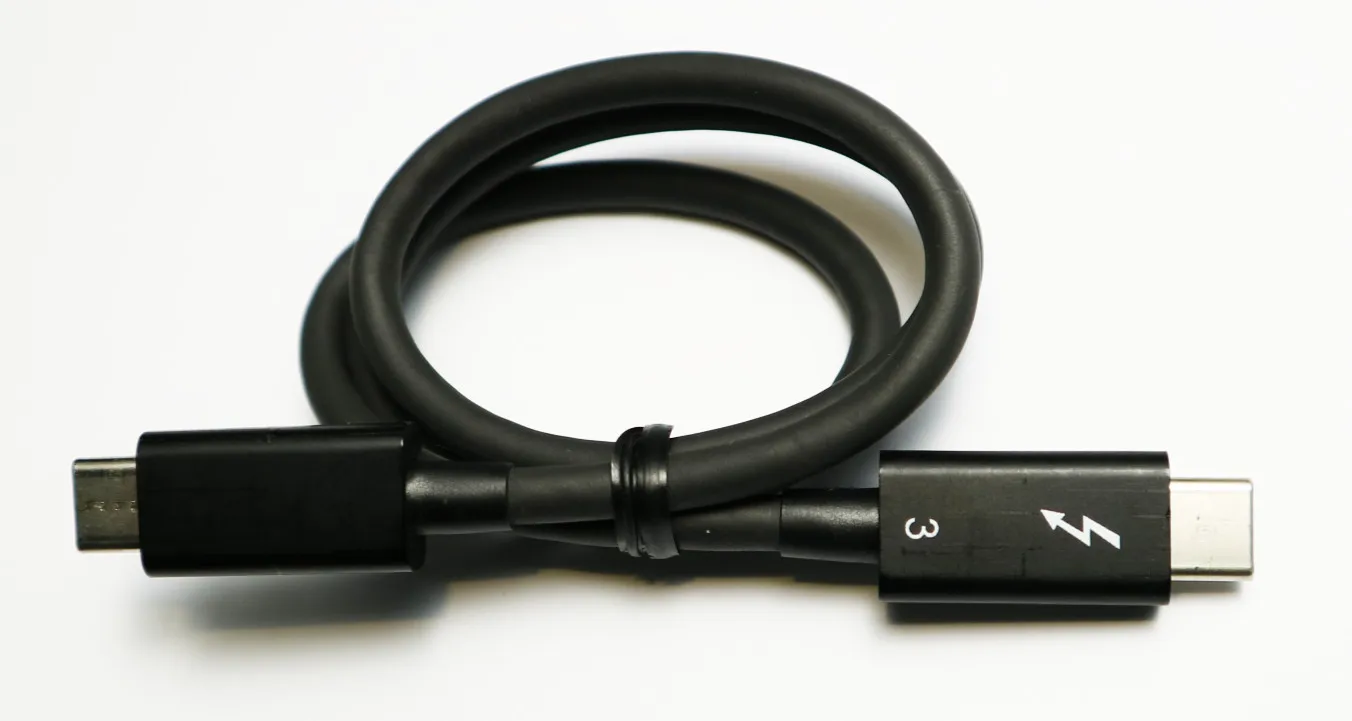

Поставляется с кабелем Thunderbolt3 50 см.

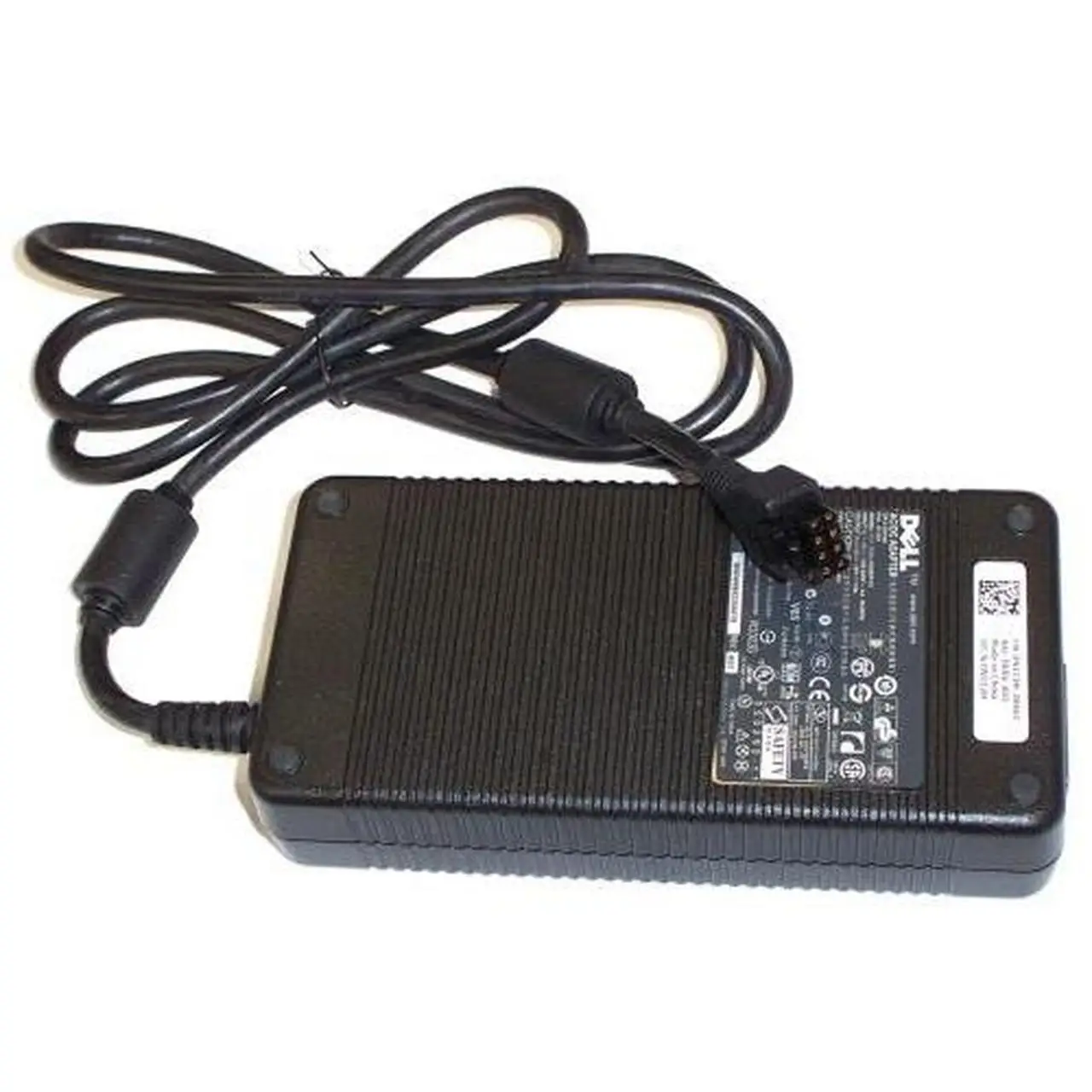

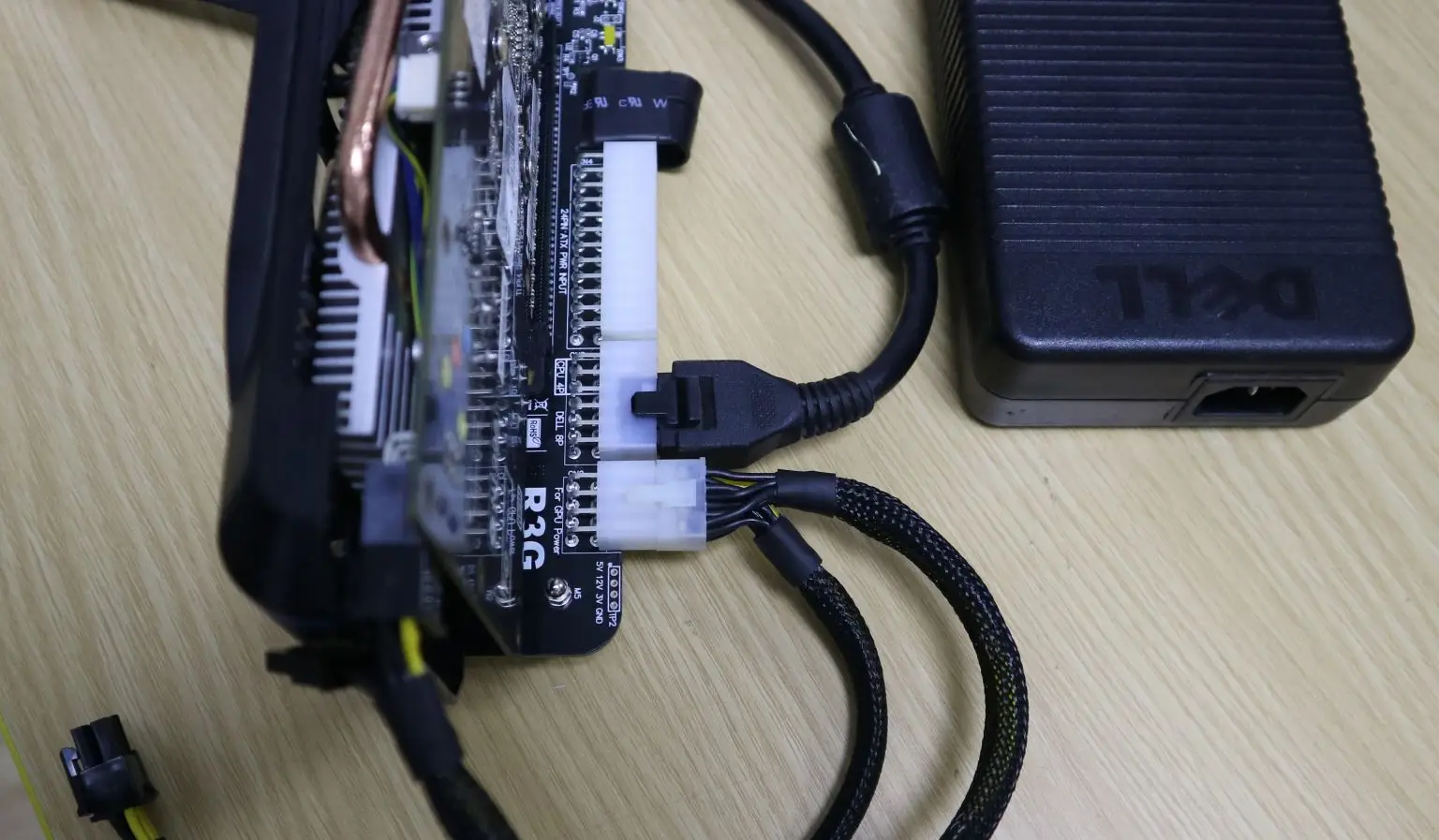

Каковы Внешние источники питания ADT R3G? Два вида, соответственно, источник питания DELL и источник питания ATX

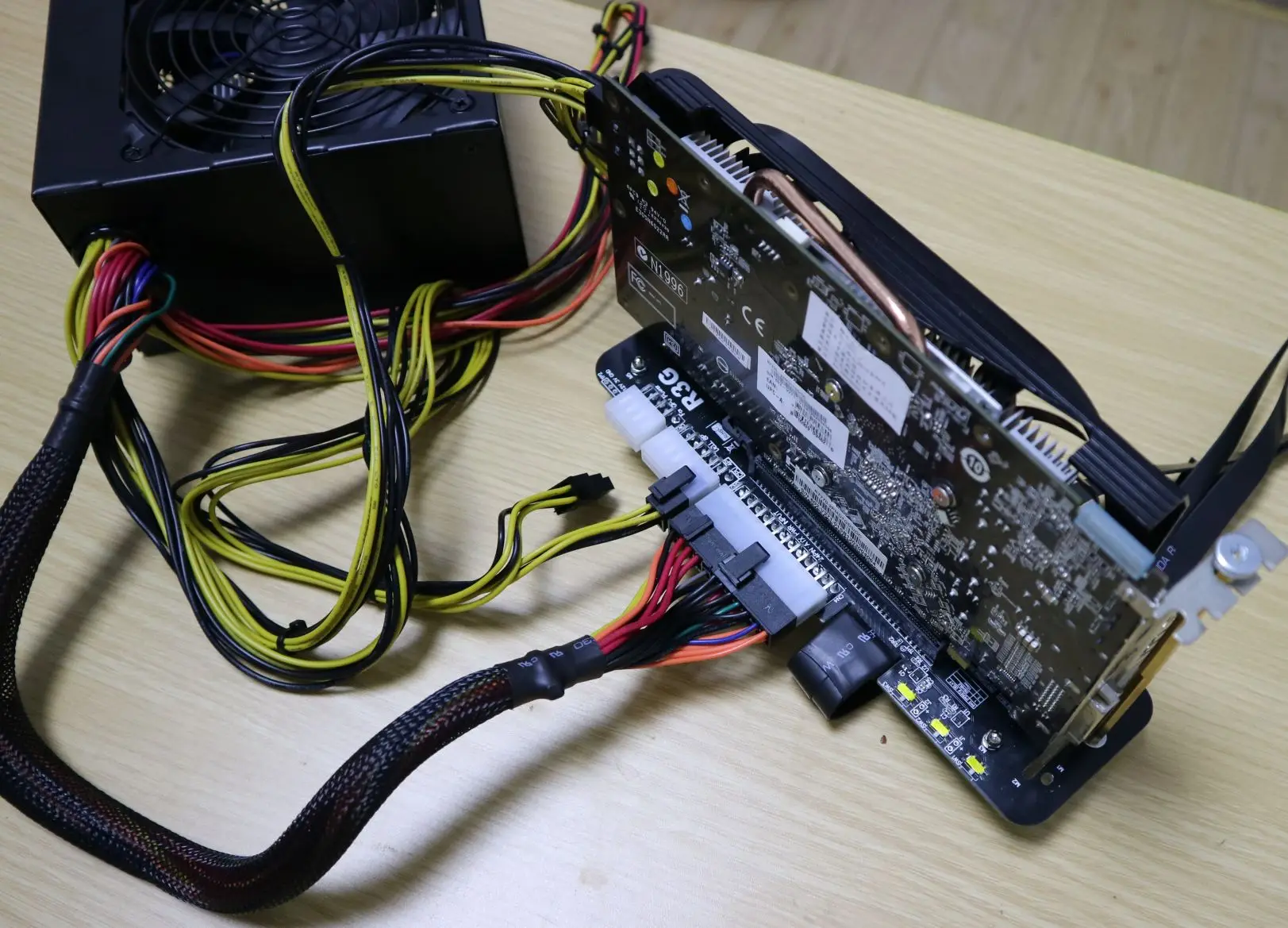

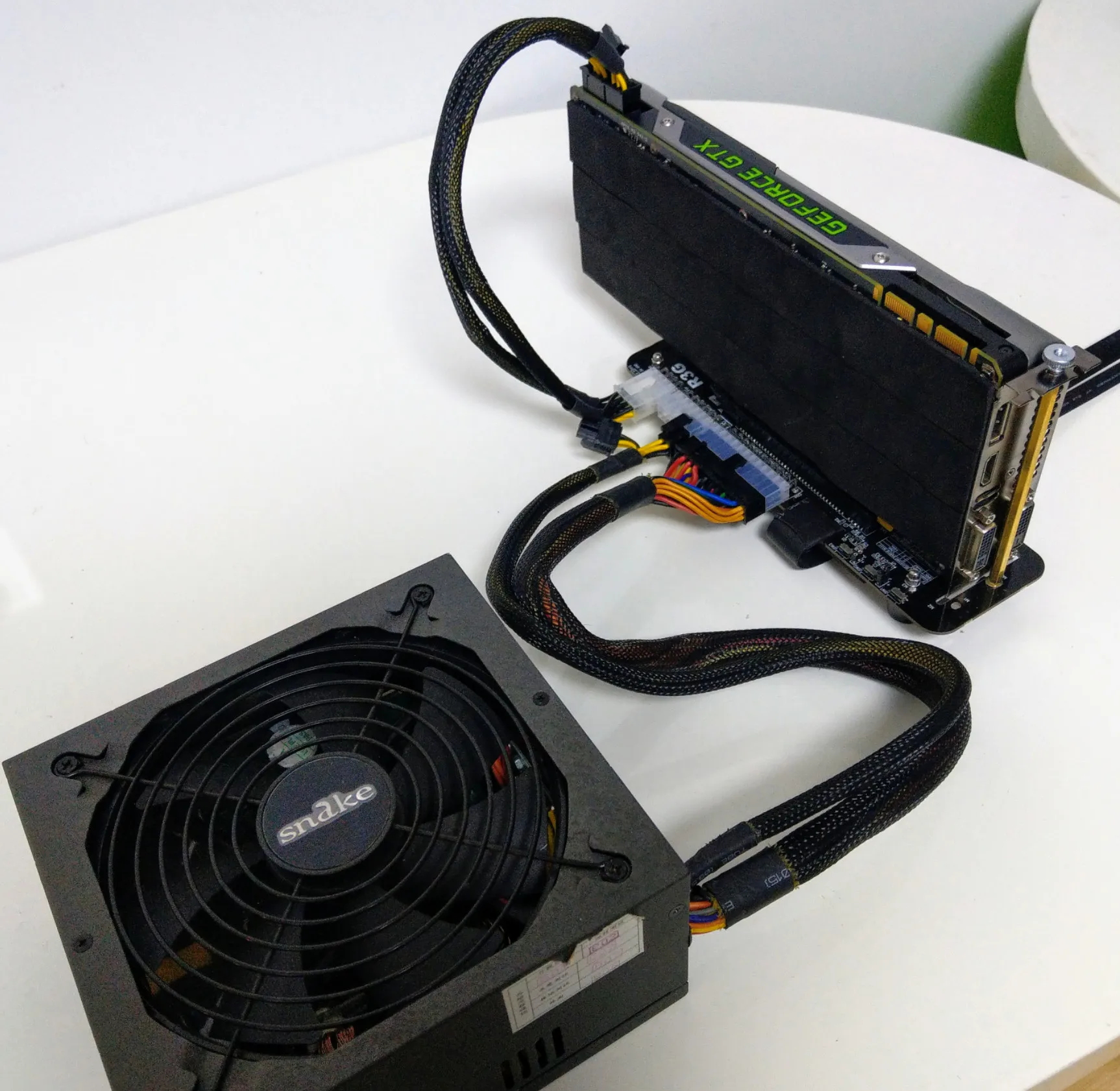

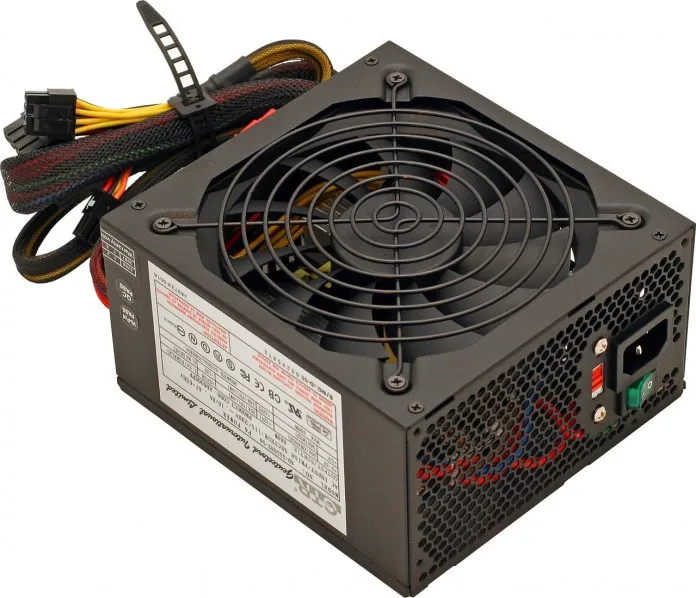

Метод электропитания ATX: (рекомендуется 400 Вт или более источник питания ATX), кабель питания видеокарты корпуса питания непосредственно подключен к видеокарте. В левом нижнем углу находится блок питания CPU 4P, а в правом верхнем углу находится материнская плата с источником питания 24P, пожалуйста, установите его.
Другой метод подключения, как показано ниже. ATX_24P источника питания шасси подключен к CPU_4P, а затем кабель питания одиночного 8P к двойному 8P подключен к видеокарте.
На ADT R3G три переключателя. Какое применение?

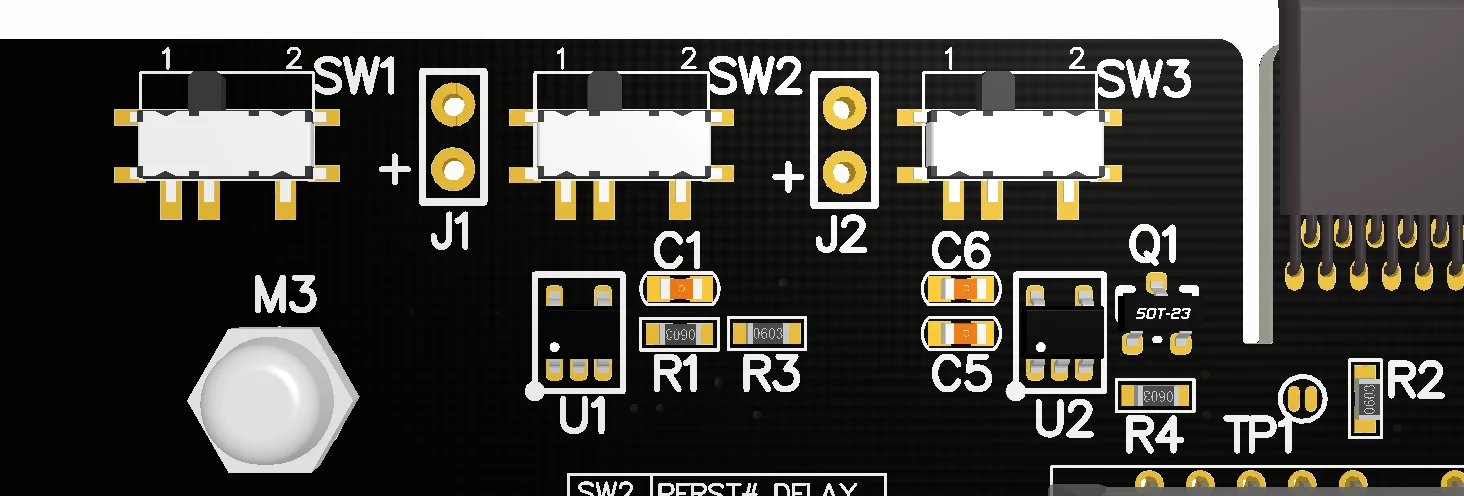

SW1, выключатель питания с принудительным запуском, 1-Автоматический запуск, 2-принудительный запуск, пожалуйста, отрежьте до 1 автоматического запуска SW2,PERST # задержки сигнала переключатель, 1 за задержку 2,2 секунд, 2 за задержку 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживается, пожалуйста, отрежьте до 1 SW3, CLKRUN # переключатель задержки сигнала, 1 выключен, 2-задержка 9 секунд, с программным обеспечением eGPU, используется для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживается, пожалуйста, отрежьте до 1 J1, переключатель задержки сигнала PERST #, открытие-это функция задержки включения, короткое-функция задержки выключения, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки. J2, CLKRUN # задержка конденсатора, текущее программное обеспечение не поддерживается, только для инженеров R & D, чтобы подключить конденсатор, ввод в эксплуатацию, задержка тестирования. Подключите 1 мкФ конденсатор с алюминиевой крышкой, около 2,2 секунд, подключите usb-кабель 2.2u конденсатор с алюминиевой крышкой, в течение 5 секунд, и так далее.

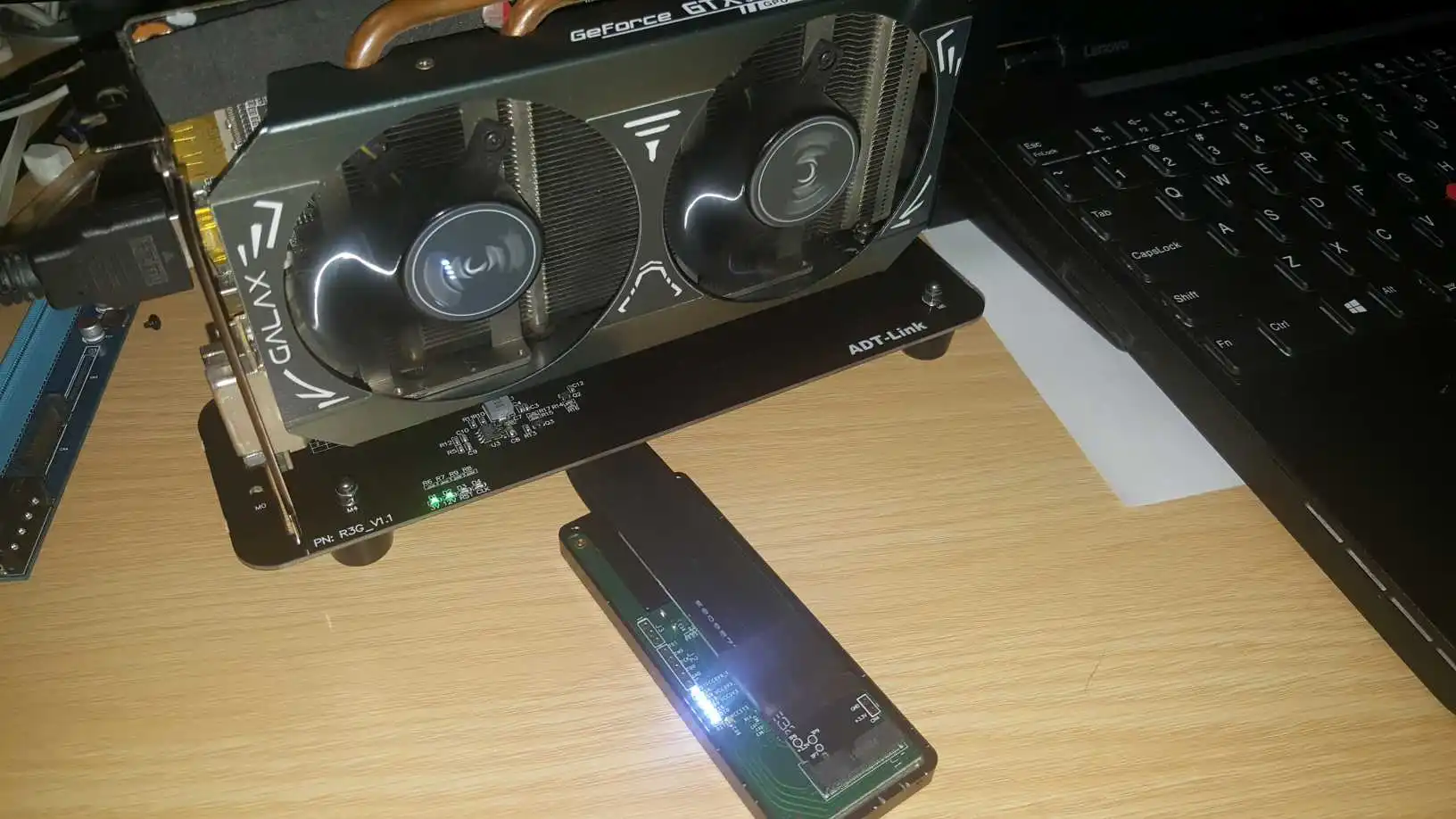

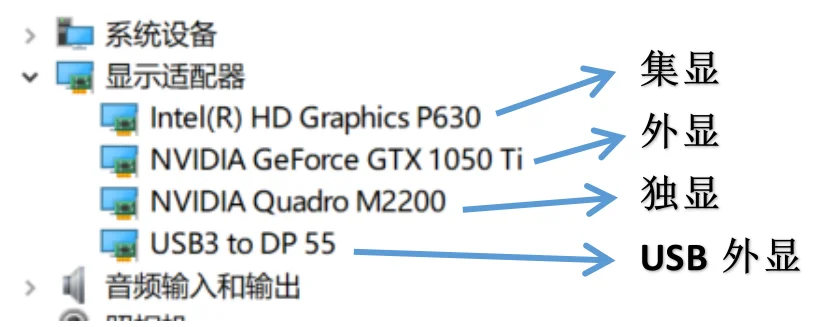

Какие ноутбуки поддерживаются ADT R3G? Есть ли способ использовать его нормально? Ноутбук должен иметь интерфейс M.2 NVMe или интерфейс lightning 3 для установки. В настоящее время последний драйвер win10 от Nvidia поддерживается для поддержки внешнего дисплея и автономного дисплея. Внешний дисплей USB и набор дисплеев можно использовать как показано ниже.
Очистите и установите Nvidia 417,01 или новее, чтобы успешно установить.

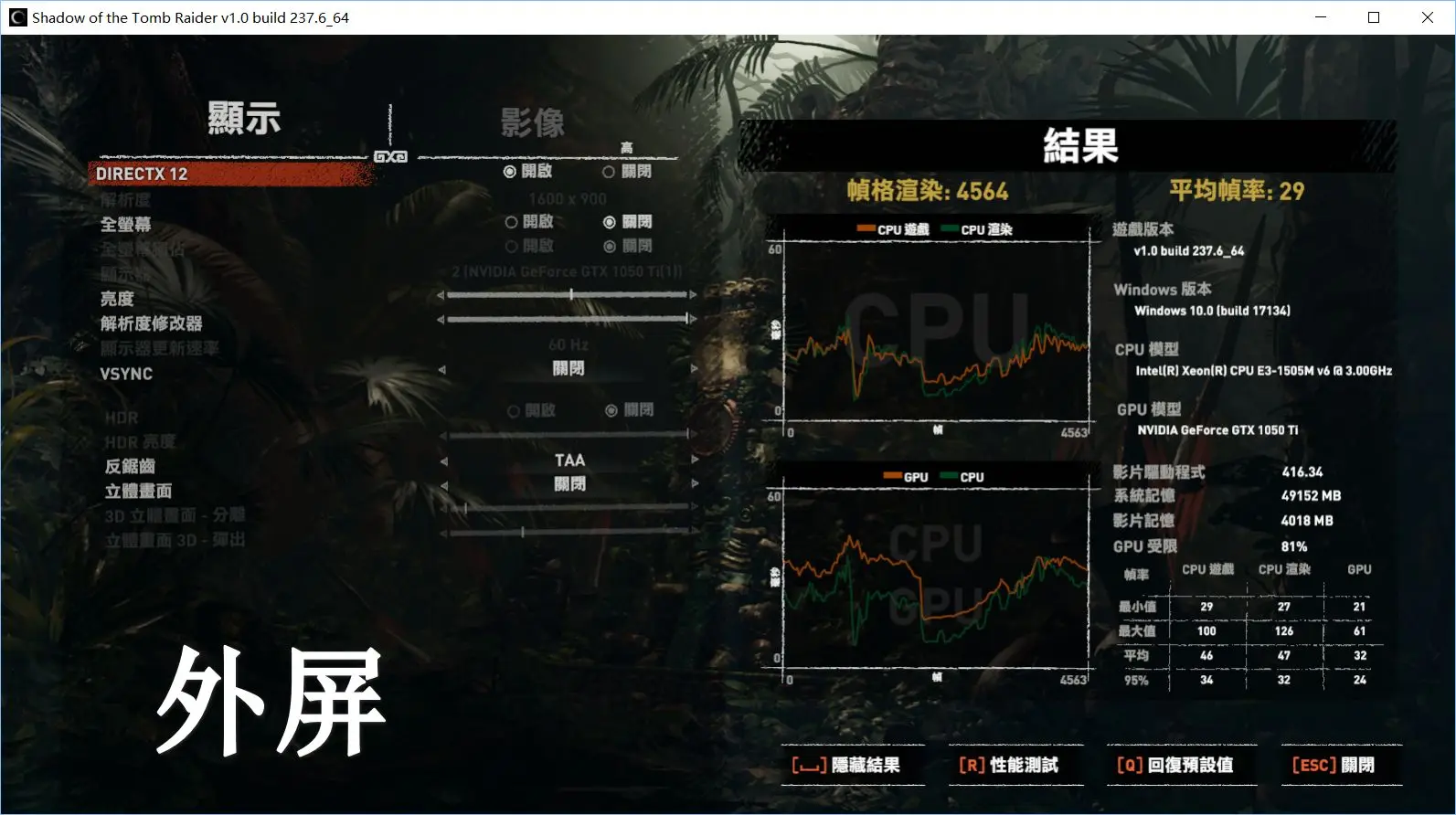

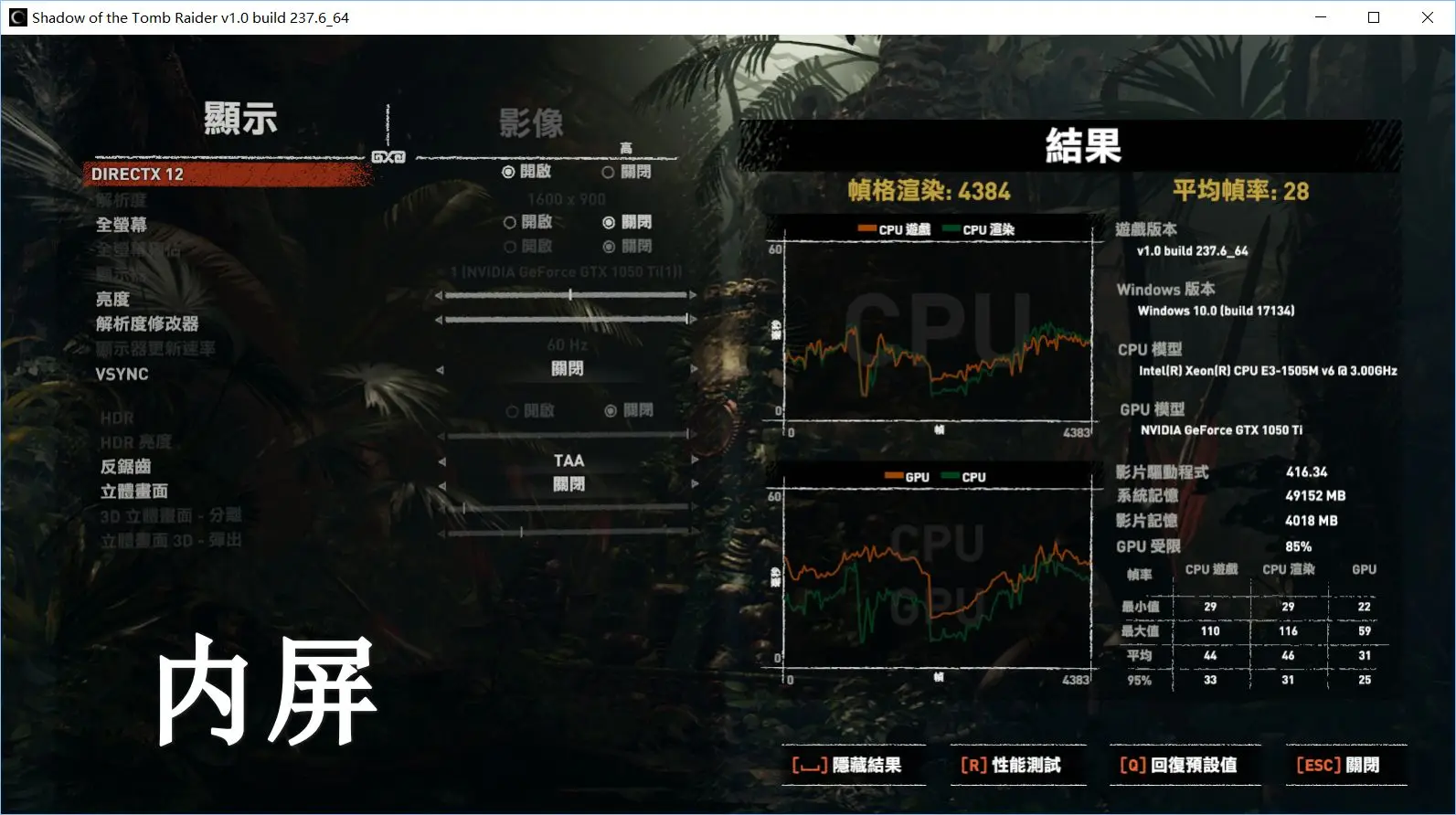

Поддержка внутреннего экрана? Есть ли потеря? Win10 поддерживается, измеренная внутренняя потеря экрана составляет около 5%, а внутренняя и внешняя проверка экрана сравнима, как показано ниже.
Поддержка M.2 NVMe Thunderbolt 3 внешняя коробка? Поддерживает полную скорость PCIe3.0x4? Поддержка, следующие модели ADT R43SG-TB3 версии lightning 3, поддержка PCIe3.0x4 32G.s полная скорость
Внешняя потеря производительности видеокарты? Сколько он был уменьшен? Потеря составляет около 12%, и она может воспроизводить только 88% производительности видеокарты.
Шаги установки? 1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Затяните винты так, чтобы видеокарта не встряхивала и не отвалилась. 2. Установите источник питания ATX или источник питания DELL, включая кабель питания видеокарты, который также должен быть подключен, источник питания DELL будет оранжевый светильник при установке 3. Вы можете подключить кабель-удлинитель lightning 3 при включении компьютера. После подключения питание ATX автоматически запустит вентилятор для поворота. Если вы используете источник питания DELL, он будет зеленый светильник. На данный момент, R3G плата будет светильник две зеленые светильник s, и система будет распознавать он автоматически. Карта, пожалуйста, установите драйвер видеокарты, процесс установки может попросить компьютер перезагрузить. 4. Отделка.
