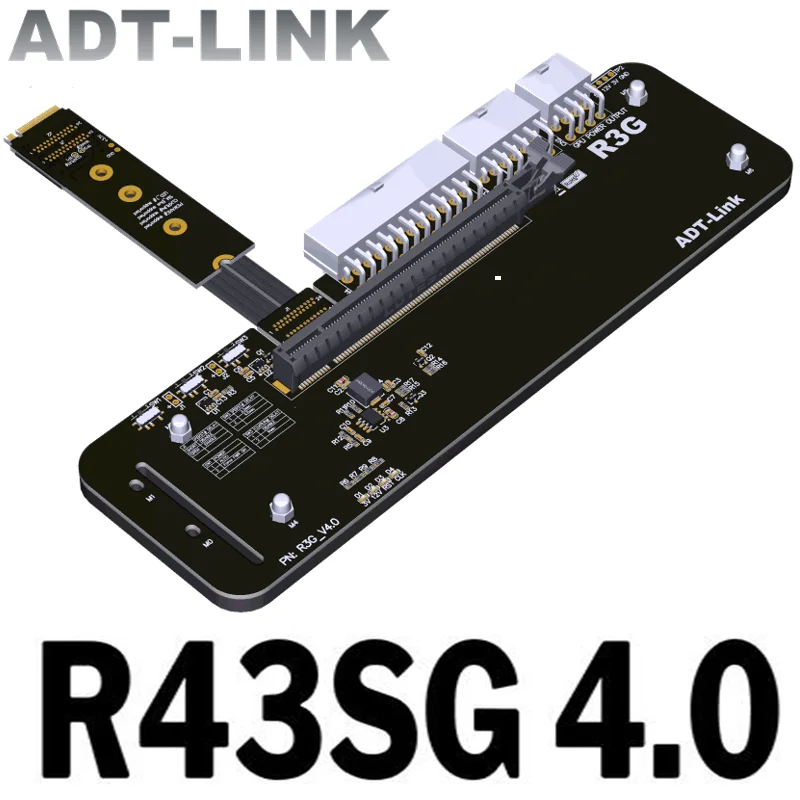

ADT R43SG 4,0 M.2 NVMe к PCIe 4,0x16 разъем PCI-E 16x к M.2 M Key Удлинительный Кабель-адаптер eGPU для NUCITXSTXноутбука

Адаптер ADT-Link PCIe3.0/4,0x16 на M.2 NVMe eGPU

Название бренда: ADT-LINK

Название продукта: PCIe3.0/4,0x16 к M.2 M-key Удлинительный кабель

Модель продукта: R43SG R43SG-TU R43SG 4,0

Скорость передачи: PCIe3.0 x4 ( R43SG R43SG-TU)

PCIe 4,0x4 ( R43SG 4,0)

Длина провода: 25 см, 50 см(Другие оптовые заказы могут быть настроены)

Применение: eGPU для ПК NUC / ITX / STX / Notebook

Совместимость видеокарт: поддержка новых видеокарт, отправленных после 2015 года (старые видеокарты отправляются до 2014 года, не поддерживаются)

Совместимость с материнскими платами: материнская плата ITX/STX, NUC, поддерживает только интерфейс M.2 NVMe, не поддерживает интерфейс M.2 SATA, не поддерживает интерфейс M.2 WiFi, не поддерживает интерфейс M.2 WWAN

Описание мощности: Поддержка серии питания DELL DA-2 (D220P-01/ADP- 220AB)12 В/18A/220 Вт источник питания, или стандартная мощность ATX 500 Вт, пожалуйста, подготовьте или Приобретите питание отдельно.

Примечание:

1. Мы настоятельно рекомендуем использовать его для настольного компьютера, а не для ноутбука.Есть низкий уровень успеха для ноутбука из-за несовместимости, особенно для HP, Dell, Lenovo)

2. Настоятельно рекомендуется Профессиональное использование. Этот товар не включает руководство пользователя, и мы не поддерживаем техническую поддержку, пожалуйста, учитывайте это перед размещением заказа.

3. Если BIOS не распознан, пожалуйста, Обновите BIOS до последней версии с официального сайта вашей материнской платы.

4. Системная поддержка: Поддержка только версии Win10 1909 и более поздней версии.

Экранирование EMI с проводящим полимером

Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшает вес расширителя.

Описание длины кабеля:

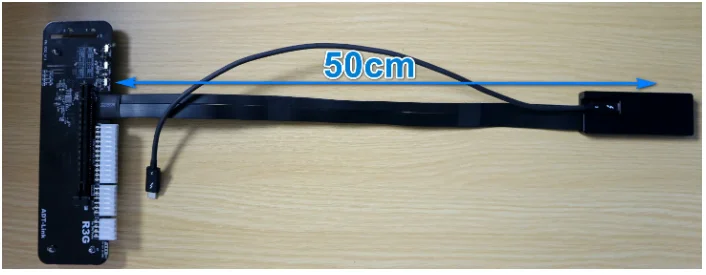

Длина кабеля серии R3G 25 см или 50 см может быть выбрана, Ниже указана длина линии 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

Поддерживаемый источник питания-DELL 8-pin 12V/18A/220W, или стандартный блок питания PSU. Источник питания должен быть готов покупателем или приобретен отдельно.

Фотографии показаны:

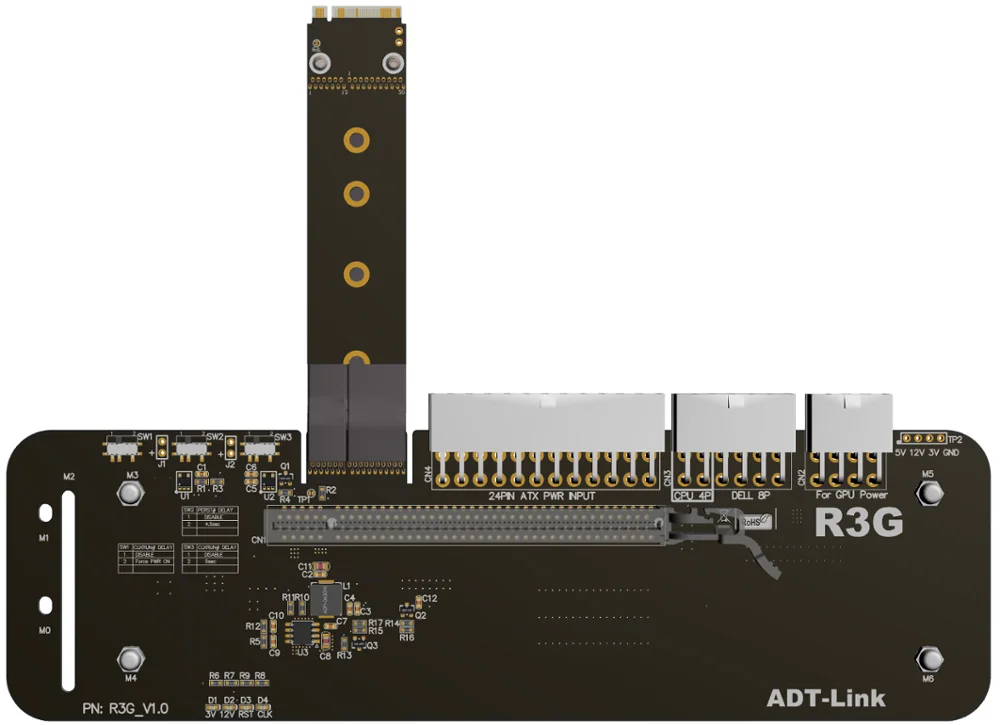

24P_ATX и 4P_CPU вход питания, 8P_GPU выходная мощность.

Аксессуары для продукта, прилагается к следующей видеокарте шнур питания ниже

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, PERST # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

Шаги установки:

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.
