Подставка R43SG M.2 Key M для внешней видеокарты NVMe PCIe 3,0 C4, кабель подъемника 32Gbs для ITX STX NUC VEGA64 GTX1080ti

R43SG-TB3 PCIe x16 PCI-e x16 к TB3 удлинитель PCI-Express кабели eGPU адаптер

M.2 ключ M NVMe внешняя подставка для видеокарты с PCIe3.0 X4 к Thunderbolt 3 кабель для переходника PCI-Express внешний адаптер кабель EGPU адаптер 25 см 50 см 32Gbs для ITX STX NUC

Примечание: Мы не можем рекомендовать использовать его с HP, Dell,Ноутбук Lenovo. ЕСТЬ низкая Совместимость дляHP, Dell,Ноутбуки Lenovo. Пожалуйста, внимательно проверьте его перед размещением заказа.

Настоятельно рекомендуется Профессиональное использование.

Емкость: 25 см/50 см

Особенности:

Название продукта: PCIe x16 к TB3 Удлинительный кабель

Описание длины провода:

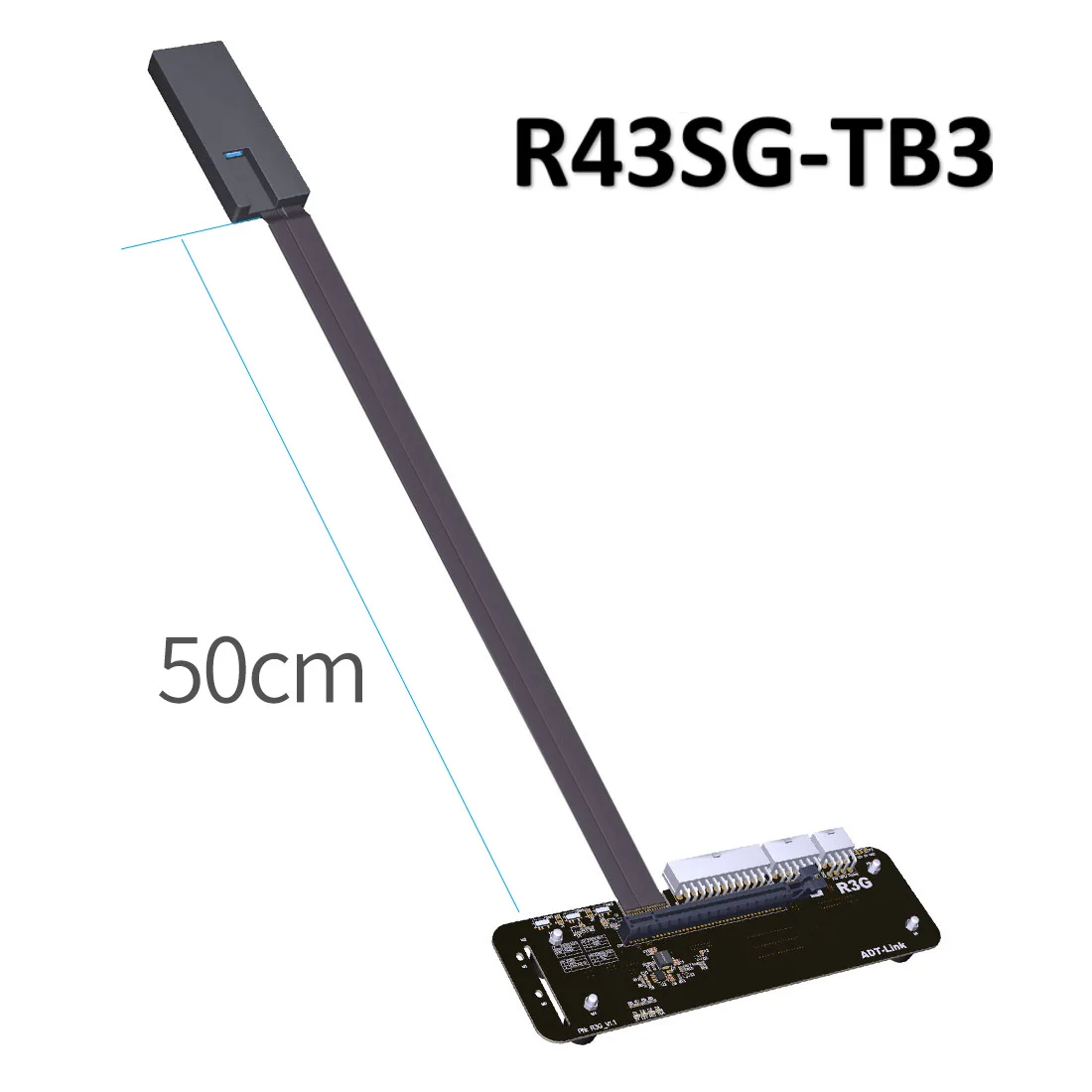

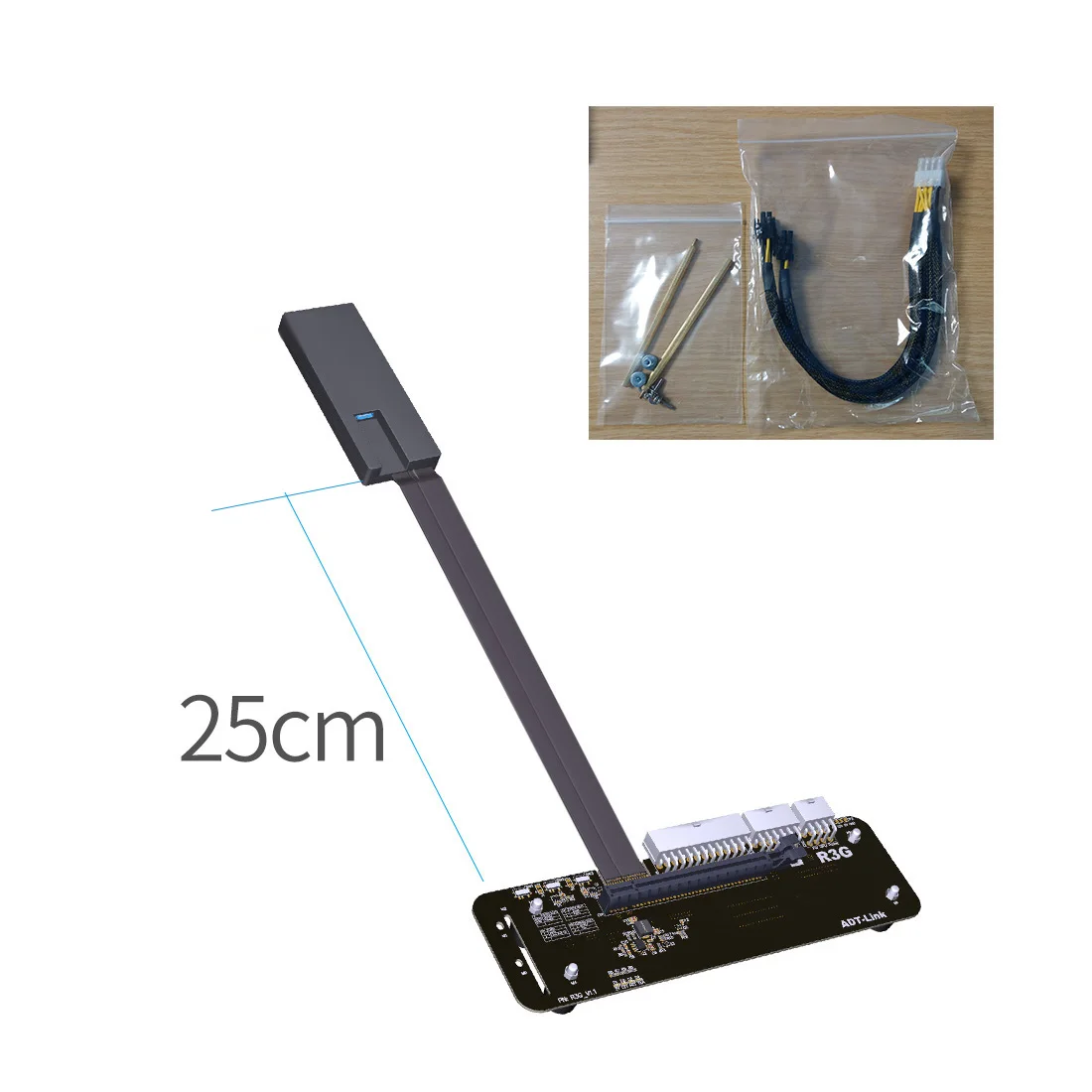

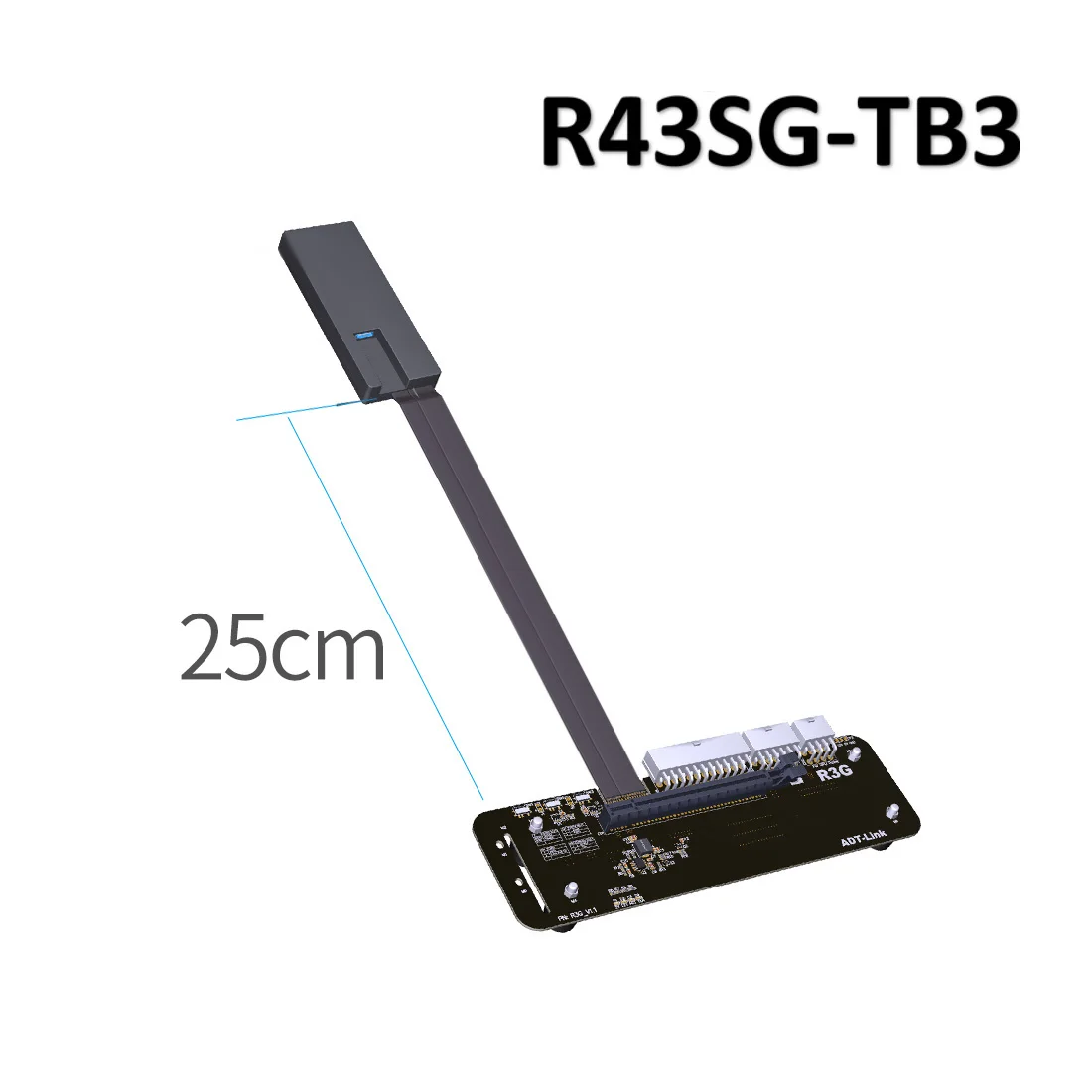

Длина провода относится к части видимого провода. В комплект не входят печатная плата и разъем. См. Рисунок 25 см на синем рисунке ниже.

Преимущества продукта:1. Преимущества провода, использование немецкого патента импортированного провода, используя тайваньские импортные разъемы Lotes, высокочастотная поддержка PCIe 3,0 32G/Bps стабильная передача.2. Дифференциальный сигнал без конструкции отверстия, нет проблем с амортизацией сигнала помех в паразитной емкости и паразитной индуктивности, не будет больше CAF микро короткого замыкания, долговечности3. Использование высококачественных материалов, точность изготовления печатных плат, толщина меди до 1 унции, содержание золотого покрытия, позолоченная проводящая производительность хорошая, может уменьшить окисление более высокого сопротивления, вызванного повреждением синего экрана. Стабильность полной скорости, не нужно замедляться, нет проблем с совместимостью.4. Разъем видеокарты имеет пряжку. Ободок PCIe крепится с помощью шестиугольного медного столба и ручного зажима. Компактная видеокарта не разряжается.Примечания к покупке:1. При вставке кабеля обязательно распознает направление. Не вставляйте заднюю часть или не вставляйте смещение, чтобы устройство не было сожжено. При подключении кабеля сначала удерживайте гнездо устройства, а затем подключите кабель, чтобы избежать чрезмерной силы и прервать штырь гнезда. Запрещено сгибать и сгибать в диапазоне 2 см между ярким концом провода и пайки печатной платы.2. Графическая карта или материнская плата-это электронное устройство, которое возрастет и окислится с течением времени, а затем подключите Удлинительный кабель будет более нестабильным. Старые устройства не поддерживаются.

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, PERST # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

Шаги установки:

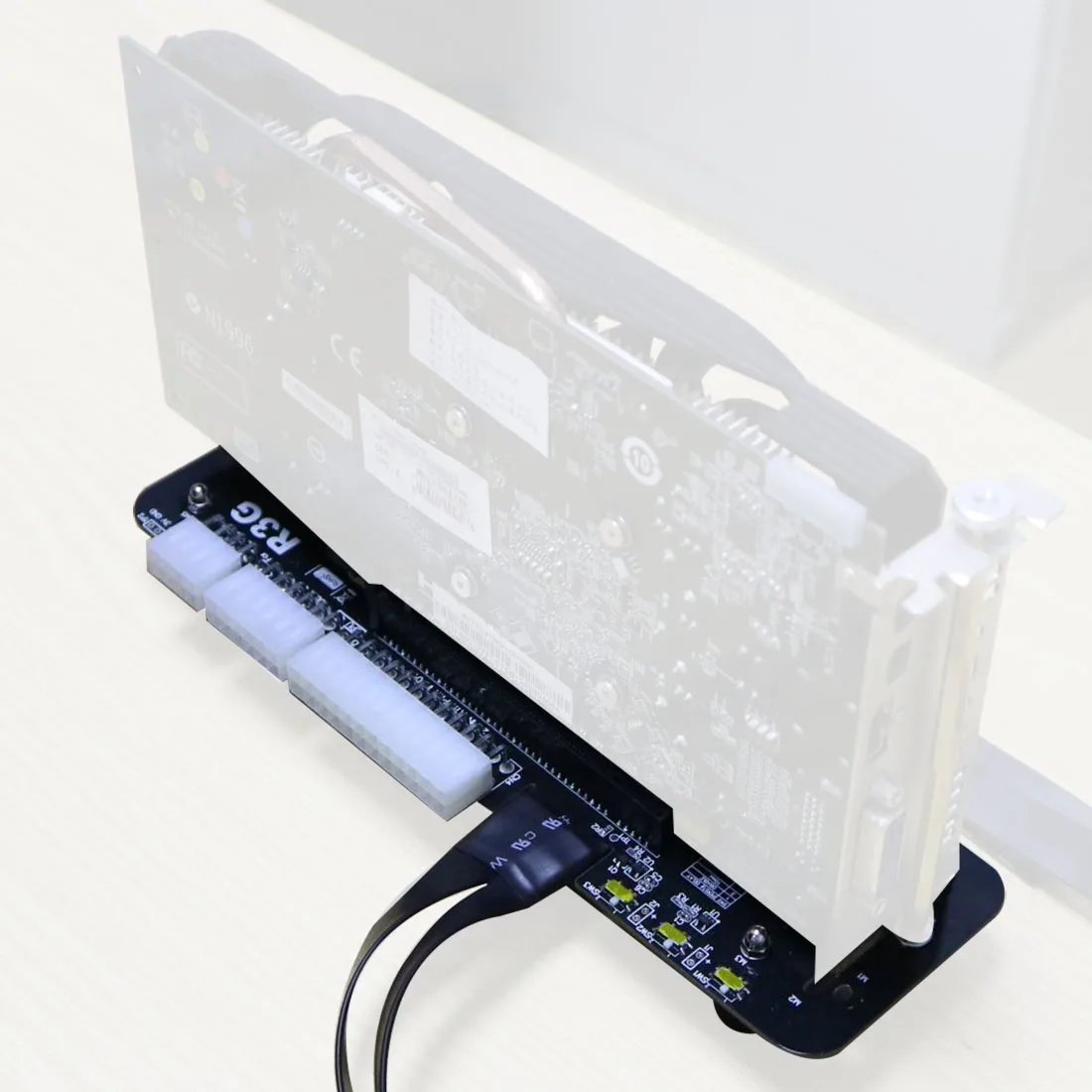

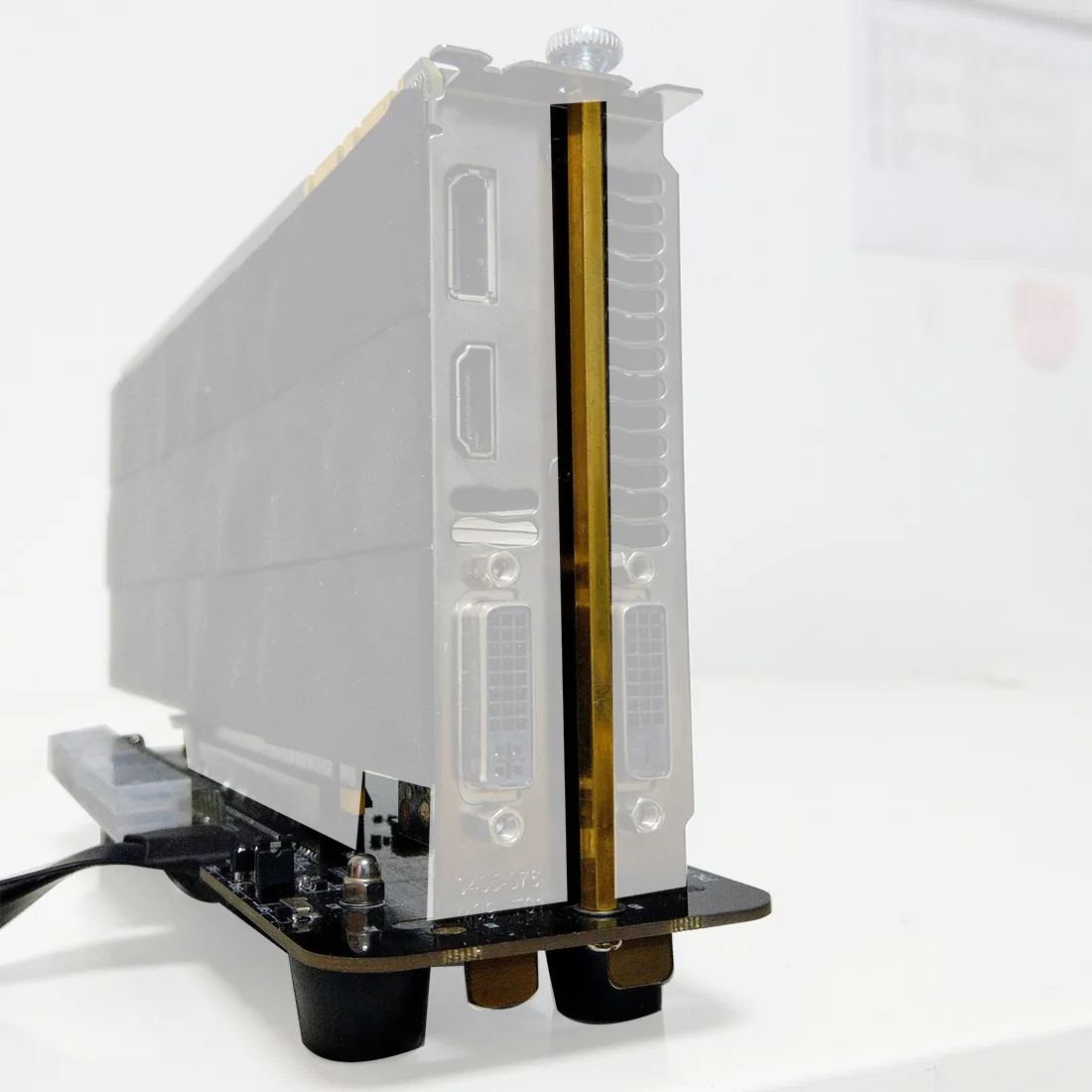

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.
