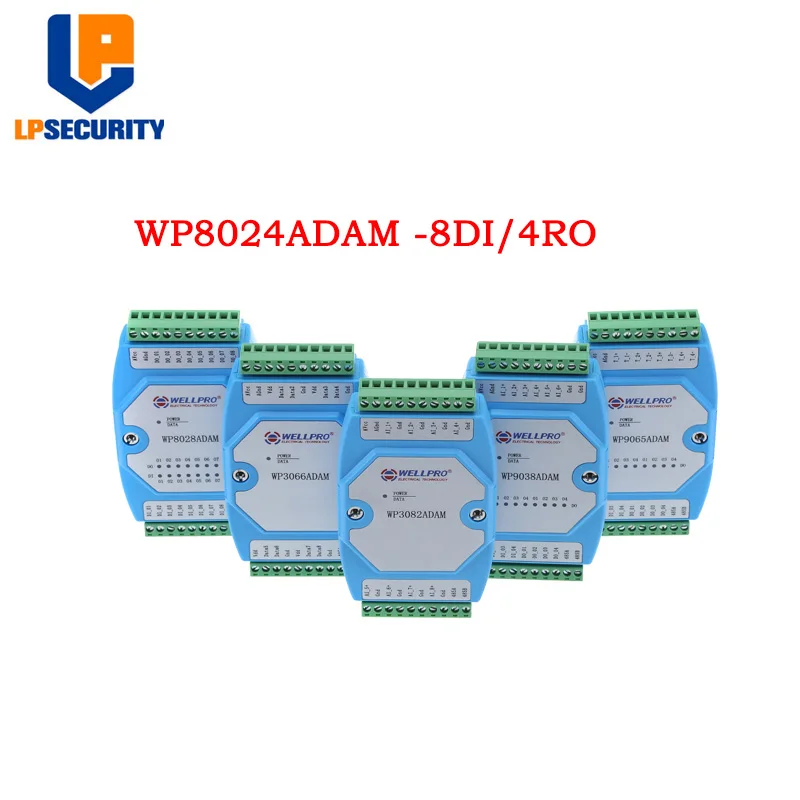

Цифровой вход и выход изолированный модуль 8DI 4RY RS485 MODBUS RTU WP8024ADAM

Детали товара

1. Описание продукта

8-канальный оптоэлектронный изолирующий цифровой вход и 4-Канальный Релейный выход (SPST).

Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями

Коммуникационный, входной и выходной светодиодный статус

Схема связи предназначена для защиты от помех и помех

Может использоваться для сбора сигналов и управления промышленным полевым аппаратом

3 года гарантии качества для нормального использования

2. Спецификация

Цифровой вход 8ch (низкий уровень допустим)

Релейный выход 4ch (SPST)

Контактная мощность реле 2A/250VAC 2A/30VDC

Рабочая температура-20-70 °C

Внешний источник питания DC 9V-30V/2W

Защита изоляции 1500VDC

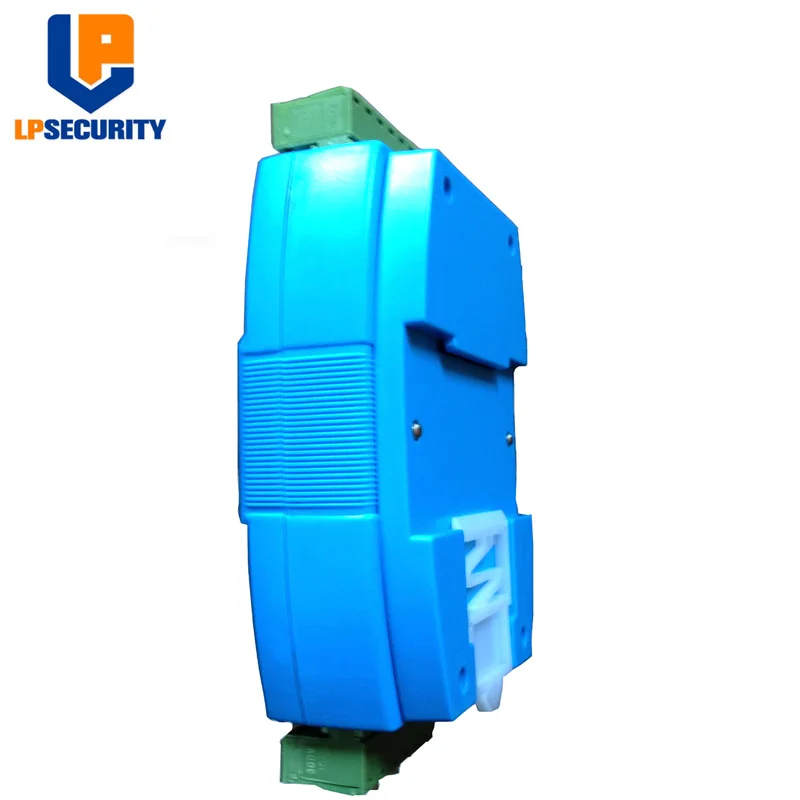

Метод установки стандартный DIN направляющая или винт

Размер 125 × 73 × 35 мм

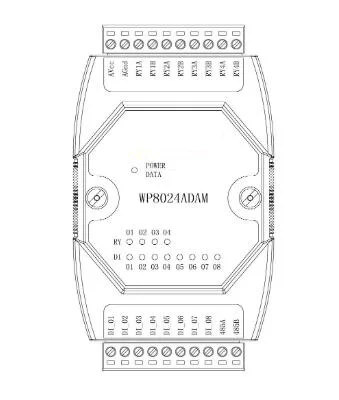

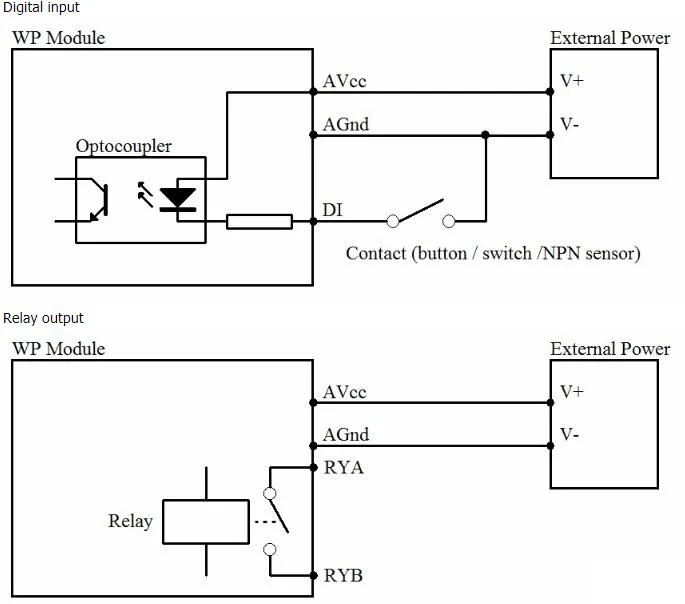

3. Определение интерфейса

AVcc

Внешний блок питания с положительным входом

AGnd

Внешний блок отрицательного ввода терминала

RY1A

Нормально открыть контакт а релейного выхода в 1StСпособ доставки

RY1B

Обычно открытый контакт B релейного выхода в 1StСпособ доставки

RY2A

Нормально открыть контакт а релейного выхода в 2NdСпособ доставки

RY2B

Обычно открытый контакт B релейного выхода в 2NdСпособ доставки

RY3A

Нормально открыть контакт а релейного выхода в 3RdСпособ доставки

RY3B

Обычно открытый контакт B релейного выхода в 3RdСпособ доставки

RY4A

Обычно открытый контакт а релейного выхода в 4ThСпособ доставки

RY4B

Обычно открытый контакт B релейного выхода в 4ThСпособ доставки

DI_01

1.StЦифровой вход

DI_02

2.NdЦифровой вход

DI_03

3.RdЦифровой вход

DI_04

4.ThЦифровой вход

DI_05

5ThЦифровой вход

DI_06

6ThЦифровой вход

DI_07

7ThЦифровой вход

DI_08

8ThЦифровой вход

485A

RS485 сигнал A +

485B

Сигнал RS485 B-

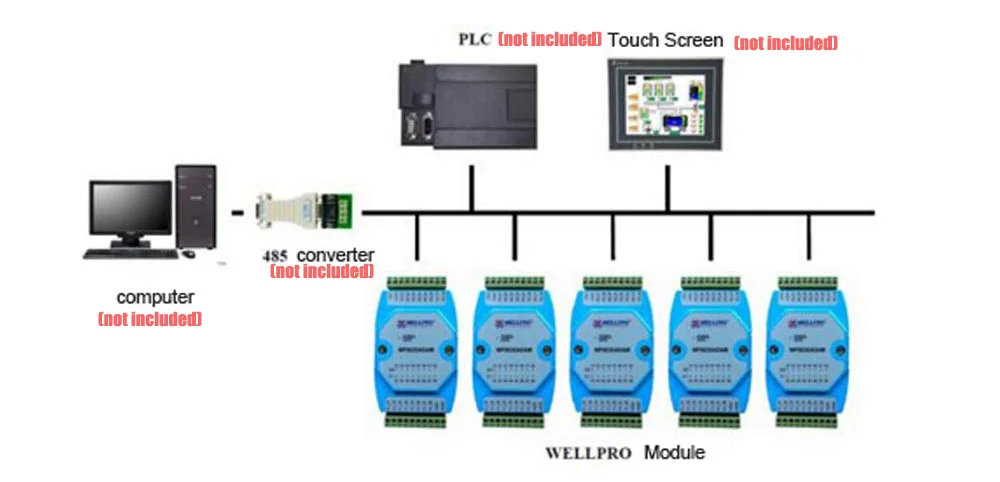

Сетевая схема RS485
