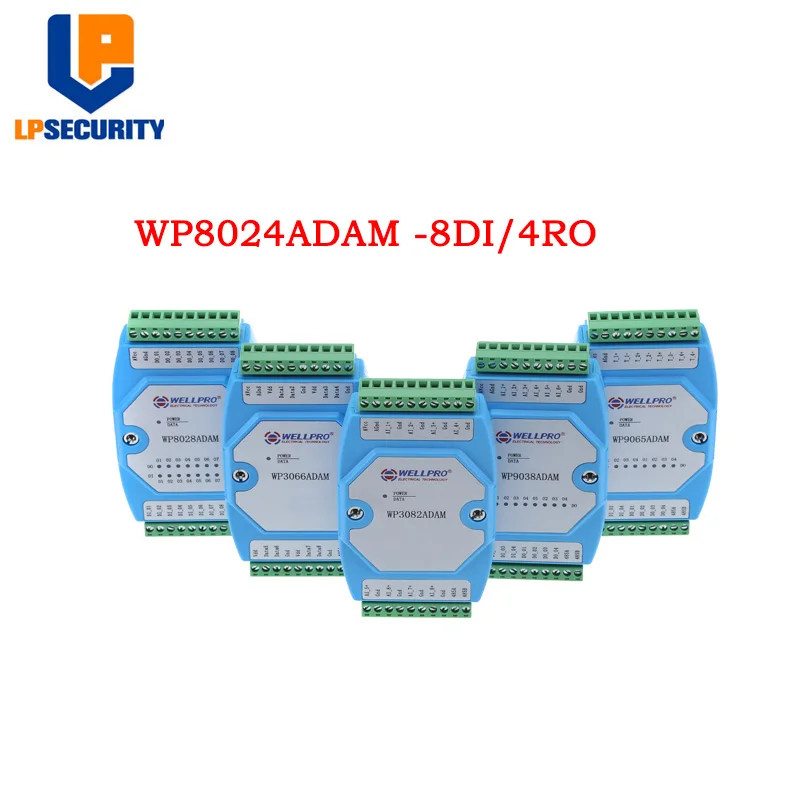

Цифровое Входное реле WP8024ADAM 8DI4RY Modbus RTU RS485

Детали товара

1. Описание продукта

8-канальный оптоэлектронный изоляционный цифровой вход и 4-Канальный Релейный выход (SPST).

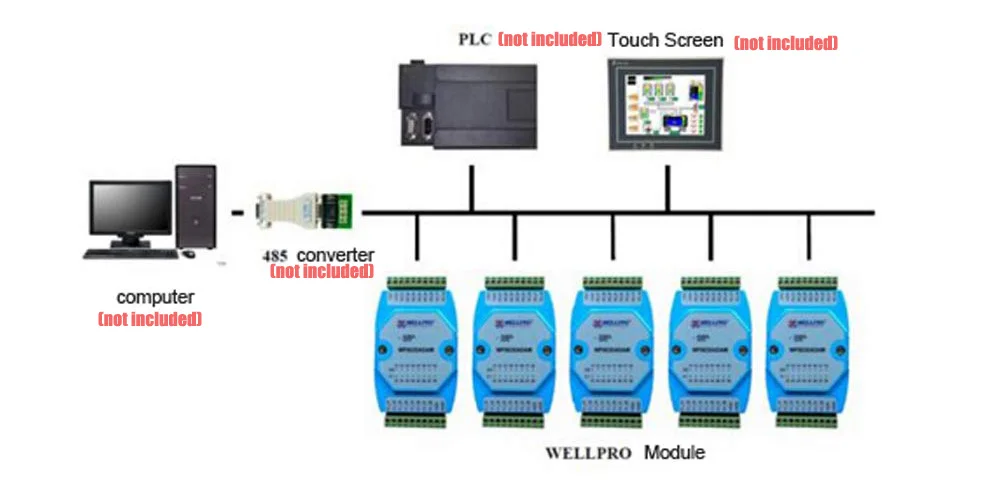

Использование стандарта связи RS485 MODBUS RTU. Его можно соединить с программным обеспечением конфигурации, PLC и промышленной сенсорной панелью

Индикатор состояния связи, ввода и вывода

Схема связи предназначена для защиты от осветления и помех

Может использоваться для сбора сигналов и управления промышленным полевым оборудованием

3 года гарантии качества для нормального использования

2. Спецификация

Цифровой вход 8 каналов (низкий уровень действителен)

Релейный выход 4ch (SPST)

Реле контактной емкости 2A/250VAC 2A/30VDC

Рабочая температура-20-70 °C

Внешний источник питания постоянного тока 9 В-30 в/2 Вт

Изоляционная защита 1500 В постоянного тока

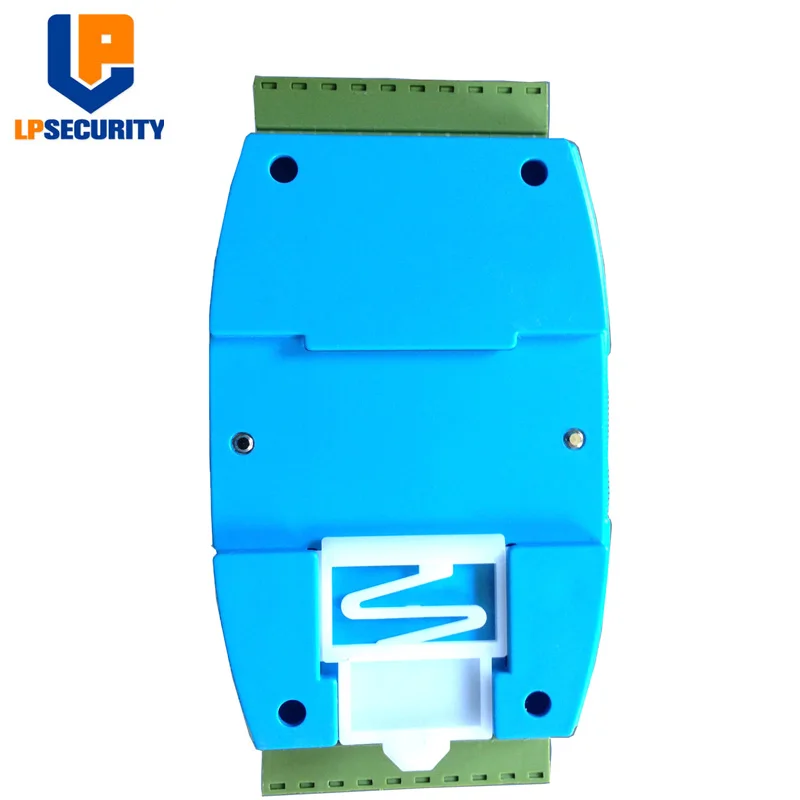

Способ установки стандартная din-направляющая или винт

Размер 125 × 73 × 35 мм

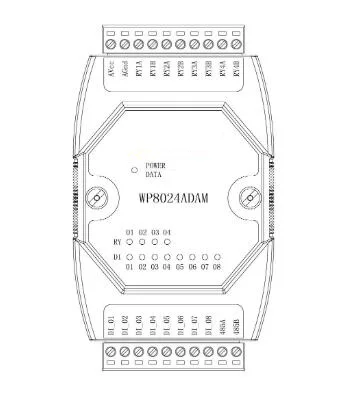

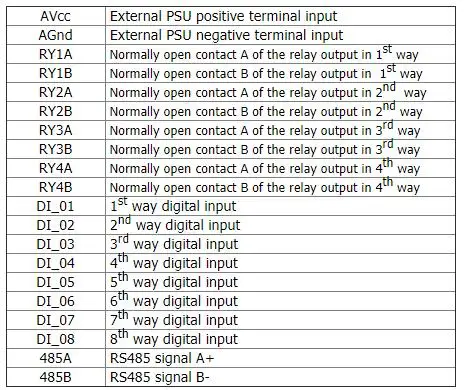

3. Определение интерфейса

AVcc

Положительный Вход внешнего блока питания

AGnd

Внешний отрицательный вход блока питания

RY1A

Обычно открытый контакт A выхода реле в 1StСпособ

RY1B

Нормально открытый контакт B релейного выхода в 1StСпособ

RY2A

Обычно открытый контакт а релейного выхода через 2NdСпособ

RY2B

Нормально открытый контакт B релейного выхода в 2NdСпособ

RY3A

Обычно открытый контакт A релейного выхода через 3RdСпособ

RY3B

Нормально открытый контакт B релейного выхода в 3RdСпособ

RY4A

Нормально открытый контакт A релейного выхода в 4ThСпособ

RY4B

Нормально открытый контакт B релейного выхода в 4ThСпособ

DI_01

1StСпособ цифрового входа

DI_02

2NdСпособ цифрового входа

DI_03

3RdСпособ цифрового входа

DI_04

4ThСпособ цифрового входа

DI_05

5ThСпособ цифрового входа

DI_06

6ThСпособ цифрового входа

DI_07

7ThСпособ цифрового входа

DI_08

8ThСпособ цифрового входа

485A

Сигнал RS485 A +

485B

Сигнал RS485 B-
